ÓPTICA GEOMÉTRICA.

Apresentação em tema: "ÓPTICA GEOMÉTRICA."— Transcrição da apresentação:

1 ÓPTICA GEOMÉTRICA

2 LUZ

3 DEFINIÇÃO DE LUZ ONDA PROPAGAÇÃO PARTÍCULA EFEITO FOTOÉLETRICO

4 PROPRIEDADE DA LUZ

5 LUZ: É uma forma de energia radiante, que se propaga por meio de ondas eletromagnéticas. É o agente físico responsável pela sensação visual.

6 FONTES DE LUZ

7 FONTES DE LUZ Primária Secundária Incandescente Luminescente
Quente Fluorescente c / agente Luminescente Corpo luminoso Fria Fosforescente s / agente Secundária Corpo iluminado OBS: A maioria das fontes são secundárias

8 FONTE PRIMÁRIA POSSUI LUZ PROPRIA

9 FONTES SECUNDÁRIAS NÃO POSSUI LUZ PRÓPRIA

10 É uma representação da propagação da Luz
RAIO DE LUZ: É uma representação da propagação da Luz

11 É uma representação da propagação da Luz
RAIO DE LUZ: É uma representação da propagação da Luz

12 MEIOS ÓPTICOS

13 Meios de Propagação da Luz
Os meios podem ser : Transparente Translúcido Opaco

14 Transparente sem distorcer a imagem do objeto como mostra a
Permite a propagação da luz sem distorcer a imagem do objeto como mostra a figura abaixo .

15 Translúcido mas distorcendo a imagem do objeto como mostra
Permite a propagação da luz mas distorcendo a imagem do objeto como mostra a figura abaixo.

16 Opaco Não permite a propagação da luz
através dele refletindo e absorvendo a luz incidente.

17 Opacos

18 É um conjunto de raios de Luz
FEIXE DE LUZ: É um conjunto de raios de Luz

19 FEIXE DE LUZ: Pode ser: Paralelo Convergente Divergente

20 PARALELO:

21 PARALELO: O LASER

22 CONVERGENTE:

23 CONVERGENTE:

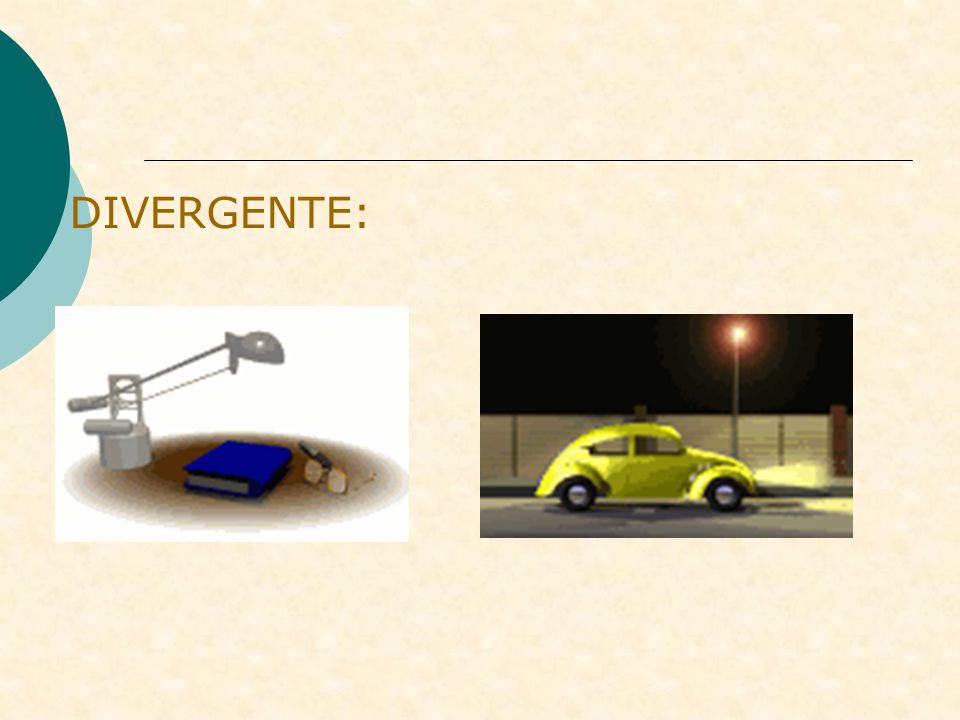

24 DIVERGENTE:

25 DIVERGENTE:

26

27

28

29

30 PRINCÍPIOS DA ÓPTICA GEOMÉTRICA

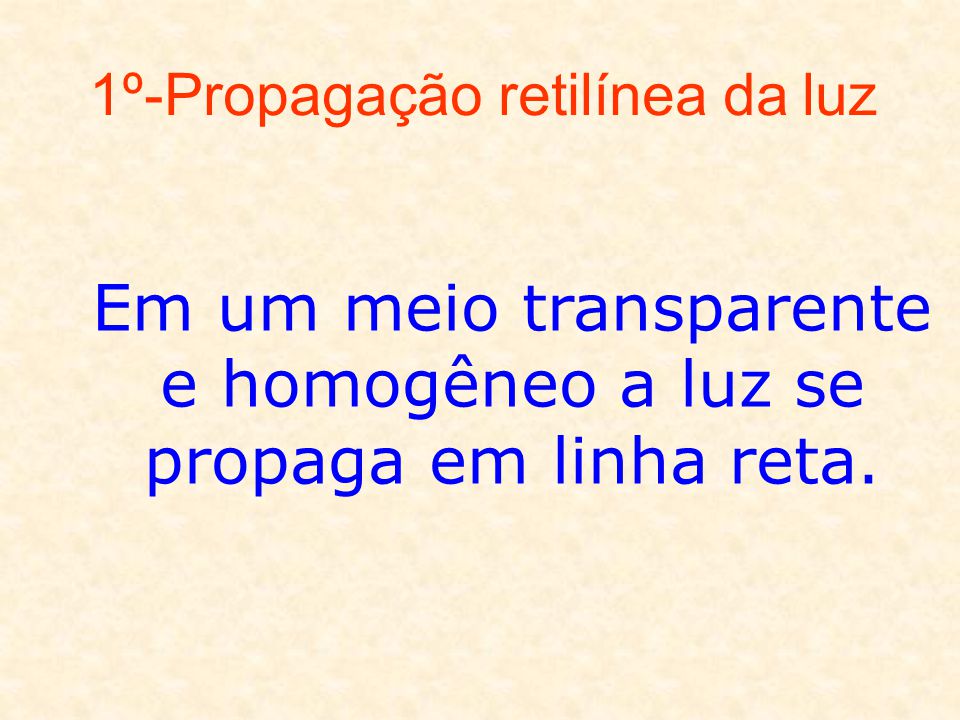

31 1º-Propagação retilínea da luz
Em um meio transparente e homogêneo a luz se propaga em linha reta.

32

33 MEDINDO A ALTURA DE UM PRÉDIO
H h x y

34 CÂMARA ESCURA O I dO di

35

36 ECLIPSE SOLAR Fase da lua : LUA NOVA
A lua se encontra disposta entre o sol e a terra. Fase da lua : LUA NOVA

37

38

39 ECLIPSE LUNAR Fase da lua: LUA CHEIA
A lua se encontra atrás do cone de sombra da terra. Fase da lua: LUA CHEIA

40 Fases de um eclipse lunar

41 RESPONDA Se durante um mês temos uma lua cheia e uma lua
nova então por que não ocorre eclipse todo mês ?

42 Porque o plano de translação da
órbita da terra não é o mesmo plano de translação da órbita da lua, existe uma inclinação de aproximadamente 5,2° entre eles.

43 Entenda mais... Linha dos Nodos

44 Entenda mais ainda... Planos de Translação

45 Em mais detalhes...

46 A CÂMARA ESCURA DE ORIFÍCIO
Baseia-se também no princípio da propagação retilínea da luz.

47

48 h d D = H Da figura temos uma semelhança entre
os triângulos de onde é válida a relação : ONDE: h d D = H D = Distância do objeto d = Distância da imagem H =Altura do objeto h =Altura da imagem

49 REVERSIBILIDADE Quando a luz se desloca entre dois pontos, o caminho percorrido é o mesmo,independente do sentido

50 PRINCÍPIO DA REVERSIBILIDADE DOS RAIOS
PRINCÍPIOS DA ÓPTICA GEOMÉTRICA PRINCÍPIO DA REVERSIBILIDADE DOS RAIOS Quando um raio de luz segue um percurso, ele pode fazer o percurso inverso

51 PRINCÍPIO DA REVERSIBILIDADE DOS RAIOS
PRINCÍPIOS DA ÓPTICA GEOMÉTRICA PRINCÍPIO DA REVERSIBILIDADE DOS RAIOS

52 COR DA LUZ No estudo das ondas veremos o que determina a cor da luz. Por enquanto, nos limitaremos a reconhecer que existem situações em que a luz é de uma única cor; neste caso a luz é chamada de monocromática. As sete cores monocromáticas principais são as que aparecem no arco-íris.

53 COR DA LUZ Na maioria das vezes a luz apresenta uma mistura de várias cores e, nesse caso, é chamada de policromática. A luz branca é uma mistura de todas as cores. Decomposição Espectral da Luz Vizível

54 VELOCIDADE DA LUZ c = 300.000 km/s ou c = 300.000.000 m/s
No vácuo, qualquer que seja a cor, a luz se propaga sempre com a mesma velocidade. Essa velocidade é representada por c e seu valor é: c = km/s ou c = m/s

55 ANO-LUZ Os astrônomos costumam usar uma unidade de comprimento chamada de ano-luz. Por definição, o ano-luz é a distância percorrida pela luz, em um ano, no vácuo.

56 ANO-LUZ Lembrando que: 1 ano = 365 dias 1 dia = 24h 1h = 3600s

57 ANO-LUZ 1 ano-luz = (365).(24).(3600).( ) 1 ano-luz = m

58 ACABOU, AGORA EU VOU DANÇAR!!!!!!!!!!!!!

59 3º- Independência da luz.
Quando dois(ou mais) raios luminosos se cruzam, cada um se movimenta independente do outro.

60 Ponto Objeto: é um ponto formado por raios de luz que incidem no sistema óptico.
PONTO OBJETO VIRTUAL PONTO OBJETO REAL PONTO OBJETO IMPROPRIO

61 Ponto Imagem: Formado por raios de luz que emergem do sistema óptico.
PONTO IMAGEM VIRTUAL PONTO IMAGEM IMPRÓPRIA PONTO IMAGEM REAL

62 Reflexão da luz

63 TIPOS DE REFLEXÃO Regular Difusa

64 LEIS DA REFLEXÃO RI normal RR i r

65 2ª LEI: Para qualquer tipo de reflexão:
1ª LEI : O RAIO INCIDENTE, RAIO REFLETIDO E NORMAL SÃO COPLANARES. 2ª LEI: Para qualquer tipo de reflexão: i = r

66 Para formar imagem de um ponto objeto por reflexão, é necessário o cruzando de dois (ou mais) raios refletidos do objeto

67 Formação de Imagens em espelhos planos

68 CARACTERÍSTICAS DA IMAGEM
-VIRTUAL- -DIREITA - DOE = DEI - DIMENSÕES DA IMAGEM = OBJETO -REVERSA (DIREITO/ESQUERDO)

69

70 ASSOCIAÇÃO DE ESPELHOS
 Números de imagens

71 TRANSLAÇÃO DE EP Se o objeto se afastar (ou aproximar uma distância x, sua imagem se aproxima (ou se afasta) a mesma distância x.
