Apresentação em tema: "HARDWARE DE CONTROLE mV mA. HARDWARE DE CONTROLE digital analógico Cálculo da ação de controle IHM pneumático."— Transcrição da apresentação:

1 HARDWARE DE CONTROLE mV mA

2 HARDWARE DE CONTROLE digital analógico Cálculo da ação de controle IHM pneumático

3 HARDWARE DE CONTROLE Elemento Final de Controle

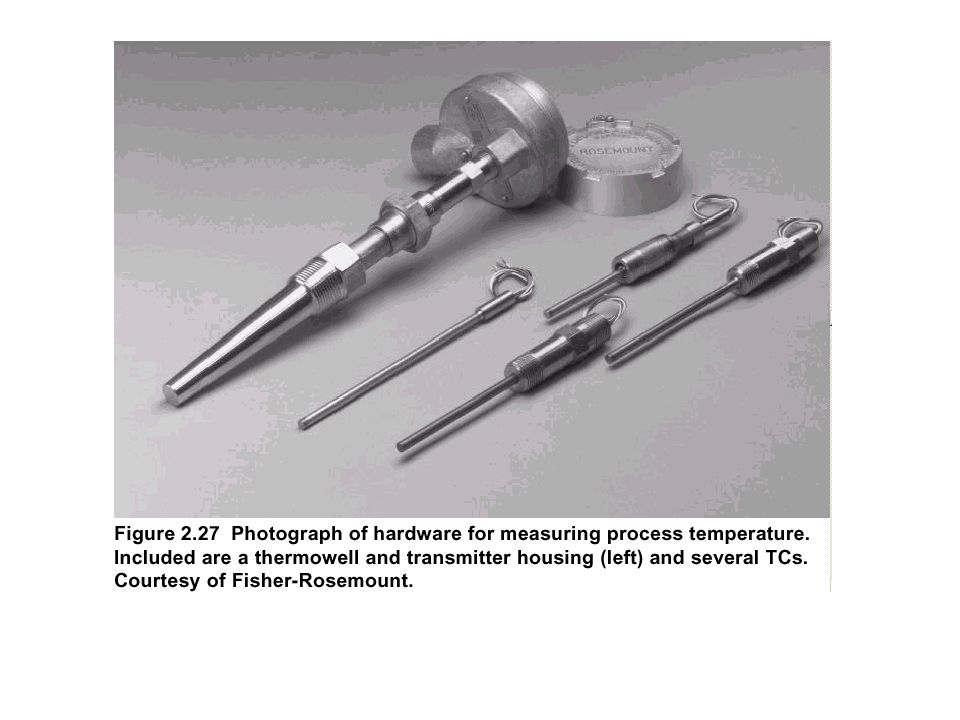

4

5 Sensor de vazão deve ser instalado upstream da válvula: menos ruídos e flutuacões

6

7

8

9 HISTÓRICO PIDintroduzidos na década de 20 nas suas versões iniciais, instalados no campo, junto com válvulas e sensores no final da década de 30, surgiram os controladores com transmissores, devido ao aumento de tamanho e da complexidade dos processos controlados. estes utilizavam padrão pneumático (3-15psig): tubos metálicos levavam o sinal de pressão do campo às salas de controle: ação centralizada dos operadores. no final da década de 50, surgiram os controladores analógicos eletrônicos (controladores analógicos). Utilizam resistores, capacitores e indutores para implementar a ação de controle. Transmissores eletrônicos utilizam sinal de 4-20mA na da década de 70, a venda de transmissores analógicos superou a de pneumáticos na indústria de controle de processos.

10 HISTÓRICO Controle Supervisório o primeiro foi instalado em uma refinaria em 1959 novidade

11 HISTÓRICO Controle Supervisório o primeiro foi instalado em uma refinaria em 1959 desvantagem da centralização: falha do computador derruba todo o sistema de controle

12 HISTÓRICO DCS Na década de 70, surgiu uma nova arquitetura: unidades de controle locais (com suas próprias CPUs) interconectadas por um data highway hot backup: LCU redundantes para aumento de confiabilidade Possibilidade de falhas Custo unitário por malha

13 HISTÓRICO

14 Every drop of oil can be monitored from field to refinery in the Aramco control room

15 DCS Aplicar o controle tão rápido quanto necessário para que o procedimento se assemelhe a um processo contínuo. Baseiam-se em processadores seqüenciais. Logo, cada malha é aplicada em um ponto discreto de tempo Entre cada ponto discreto, a ação de controle é mantida constante até que a próxima execução do controlador. O tempo decorrido entre duas execuções do controlador é chamado de tempo de ciclo de controle ou intervalo de controle. Os ciclos mais rápidos estão na ordem de 0,2s, enquanto que a maioria é de 0,5s a 1s.

16 DCS As malhas regulatórias usam ciclos de 0,5s a 2s. Os ciclos de controle supervisório vão de 20s a vários minutos; Malhas lentas como nível, temperatura e composição podem operar com ciclos maiores (>20s). O mesmo não é válido para malhas rápidas como vazão e alguns controladores de pressão. Um controlador de tempo-real deve priorizar as ações dos controladores.

17 PLC Primariamente usados no controle de bateladas, procedimentos de partida e parada. Baseados em lógica ladder, que permite ao usuário especificar uma seqüência de operações lógicas: e.g: iniciar a vazão de alimentação de um reator até que o seu nível alcance um determinado valor. Um PLC pequeno pode monitorar até 100 operações independentes enquanto que este número em um grande pode chegar a Atualmente, a distinção em PLCs e DCSs está ficando cada vez menos clara. Os PLCs estão sendo projetados para acomodar algoritmos de controle avançado e convencionais, enquanto que alguns DCSs oferecem operações de seqüenciamento e override.

18 TECNOLOGIA FIELDBUS Distribui o controle para instrumentos inteligentes (sensores e válvulas com microprocessadores on board montados no campo.

19 TECNOLOGIA FIELDBUS Utiliza uma comunicação digital de alta velocidade two-ways para comunicar os instrumentos de campo com a LAN. Os controles regulatórios são implementados no campo (instrumentos inteligentes) enquanto que o controle avançado e o controle supervisório são executados na LAN. Vantagem: reduz cabeamento Tecnologia comercialmente nova, mas que, no futuro, moverá o controle regulatório para o campo.

20 ELEMENTO FINAL DE CONTROLE

21

22

23

24

25

26
