1 Dispositivos lógicos programáveis (PLA,PLD)
Aula 15 EA772

2 Dispositivos lógicos Portas OR PLD (GAL)

3 PLA : Programmable logic array
São formados por dois níveis (produto e soma) que podem realizar qualquer expressão lógica de soma de produtos Os PLAs são descritos como n x m PLA com p termos de produtos, sendo que n - número de entradas m – número de saídas p – número de termos de produtos Geralmente p é muito menor do que o número de mintermos de n variáveis (2n)

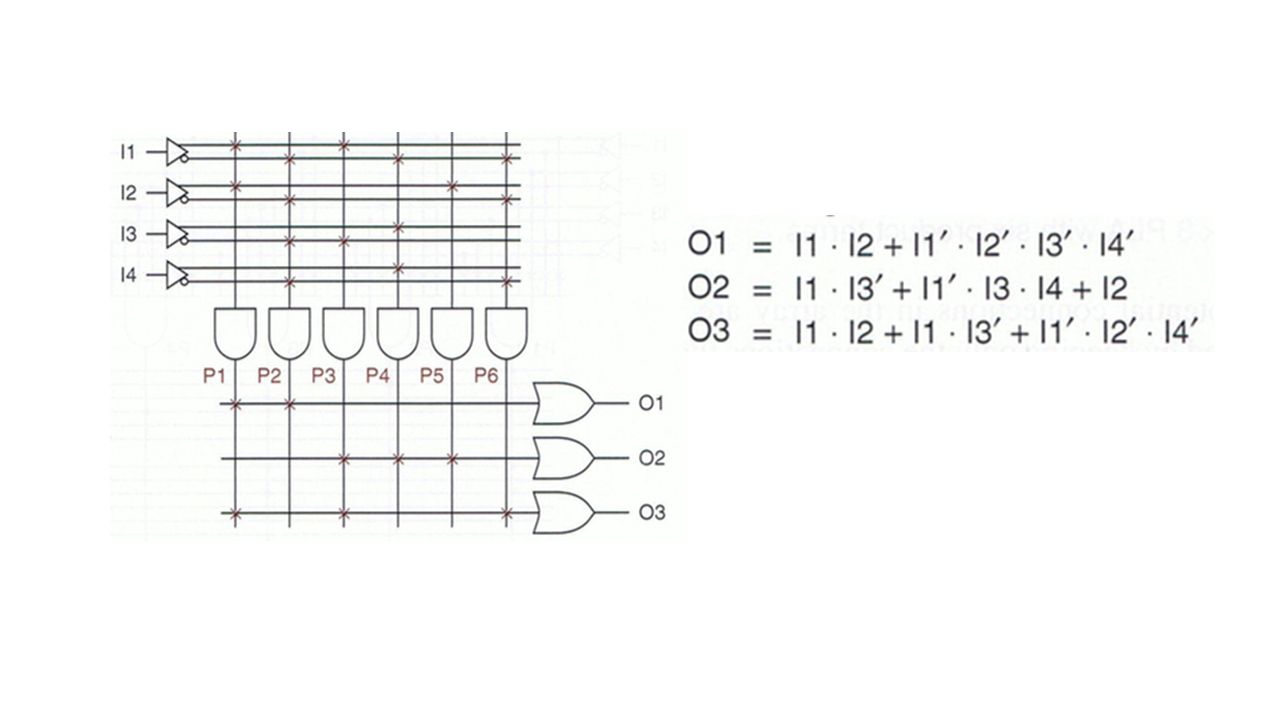

4 n = 4 p = 6 p < 2n mintermos m = 3

5 Quando há conexão, coloca-se X
Conexões Conexão pode ser feita com chave, fusível, transistor, etc.

6 Exemplo: 4 x 3 PLA com lógica CMOS
A programação é feita com a queima do fusível onde não quer que haja conexão

7

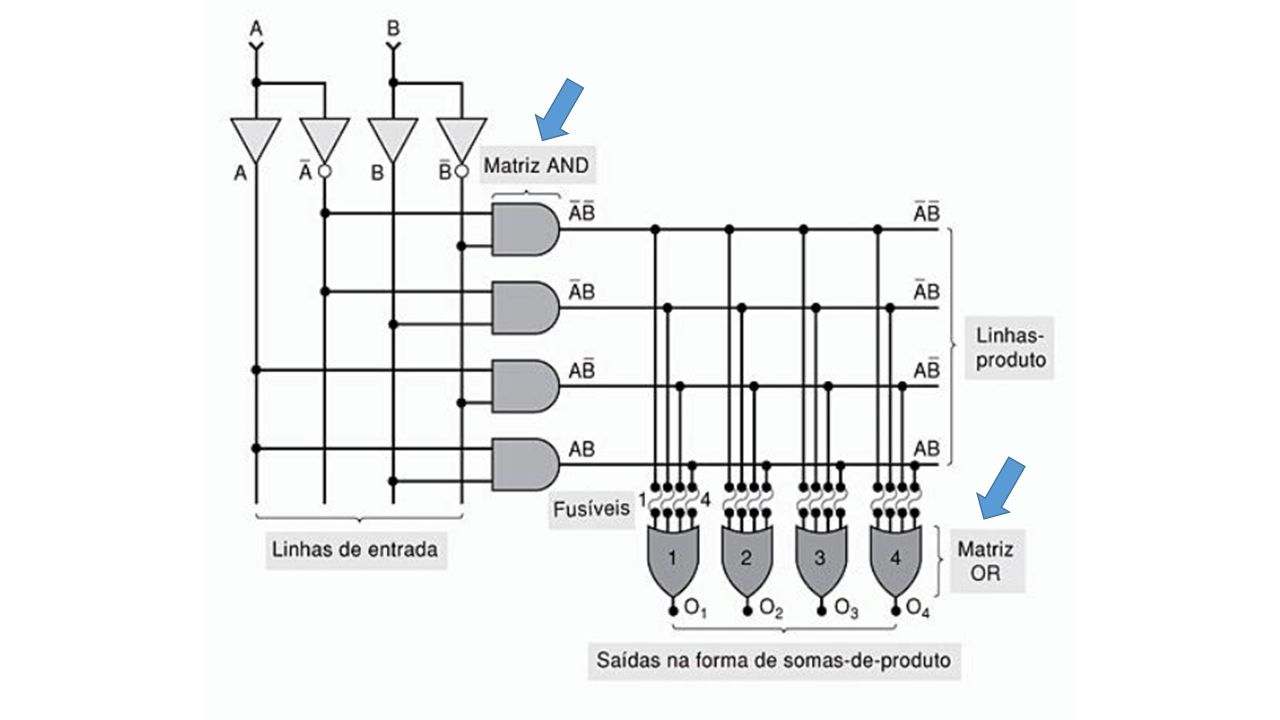

8

9 Se queimarmos os fusíveis 1 e 4:

10 PLD : Programmable logic device
A matriz de AND é programável, enquanto que a de OR é fixa São reprogramáveis Exemplos: PAL – Programmable array logic devices GAL – General array logic decices - Contém Flip-Flops opcionais para aplicações de registrador, contador, multiplexadores, etc.

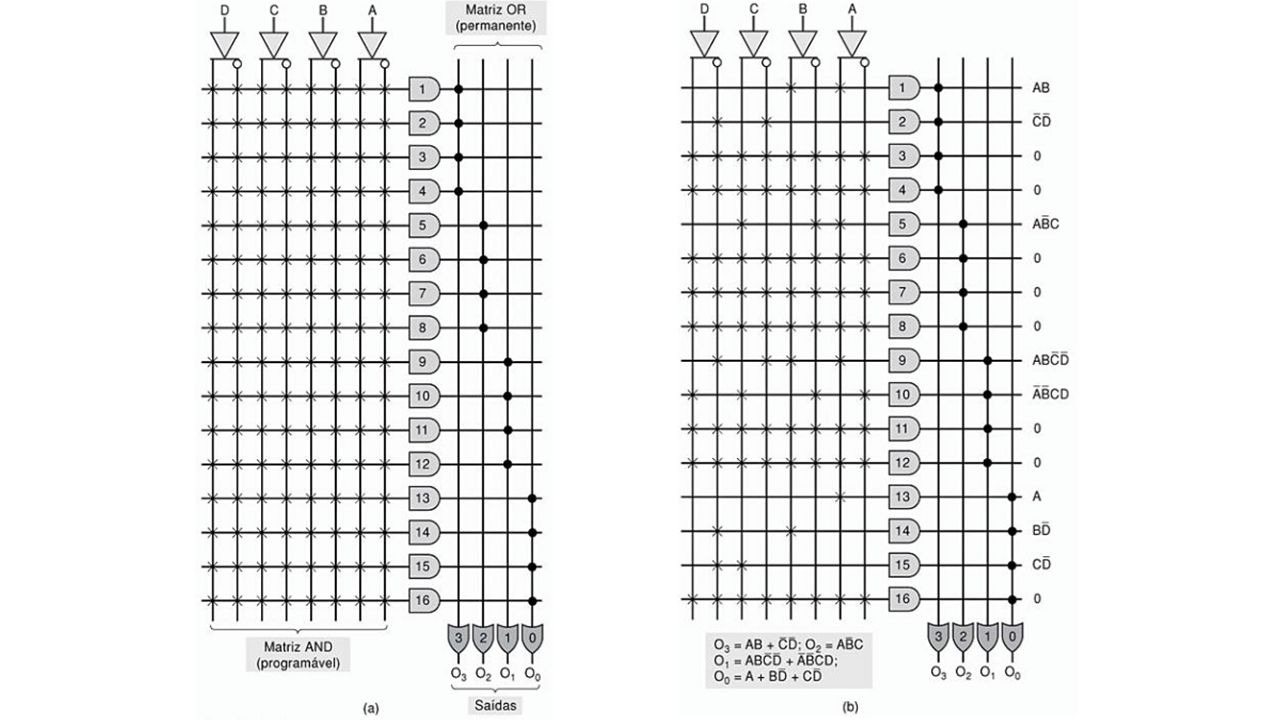

11

12 CI NOT 10 CI AND 6 CI OR 1 CI XOR 18 CIs !

13 a

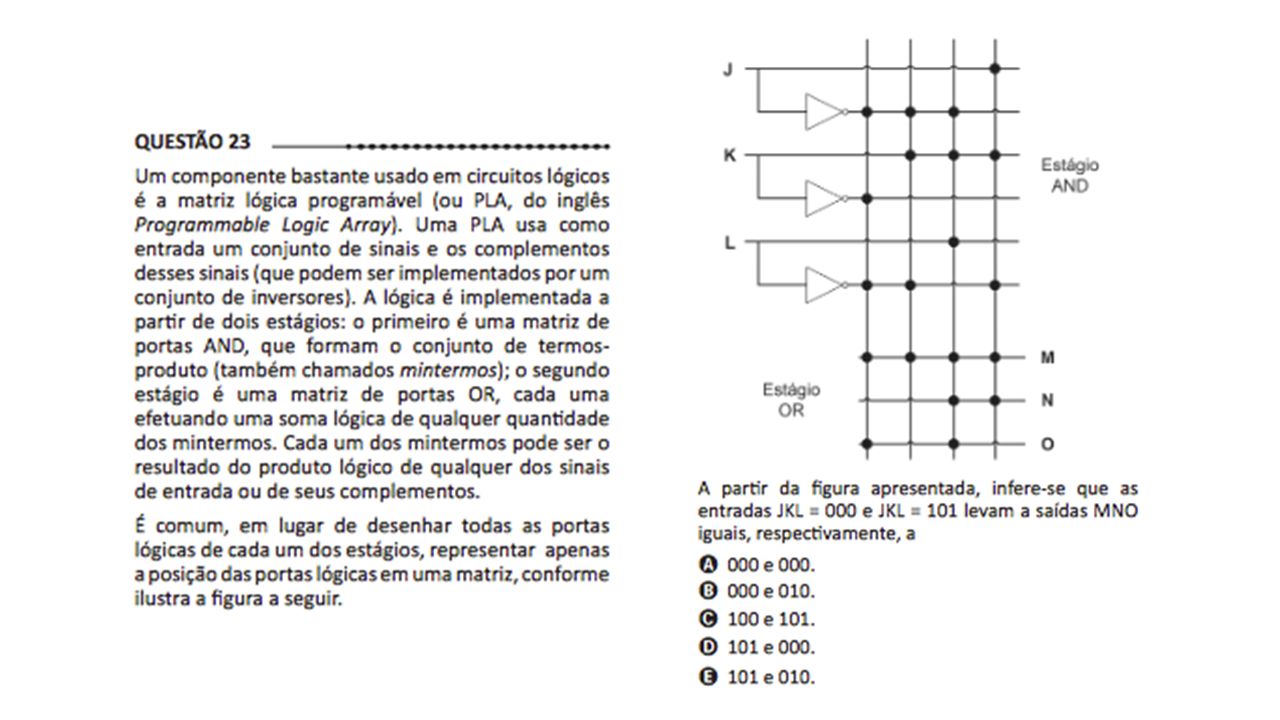

14

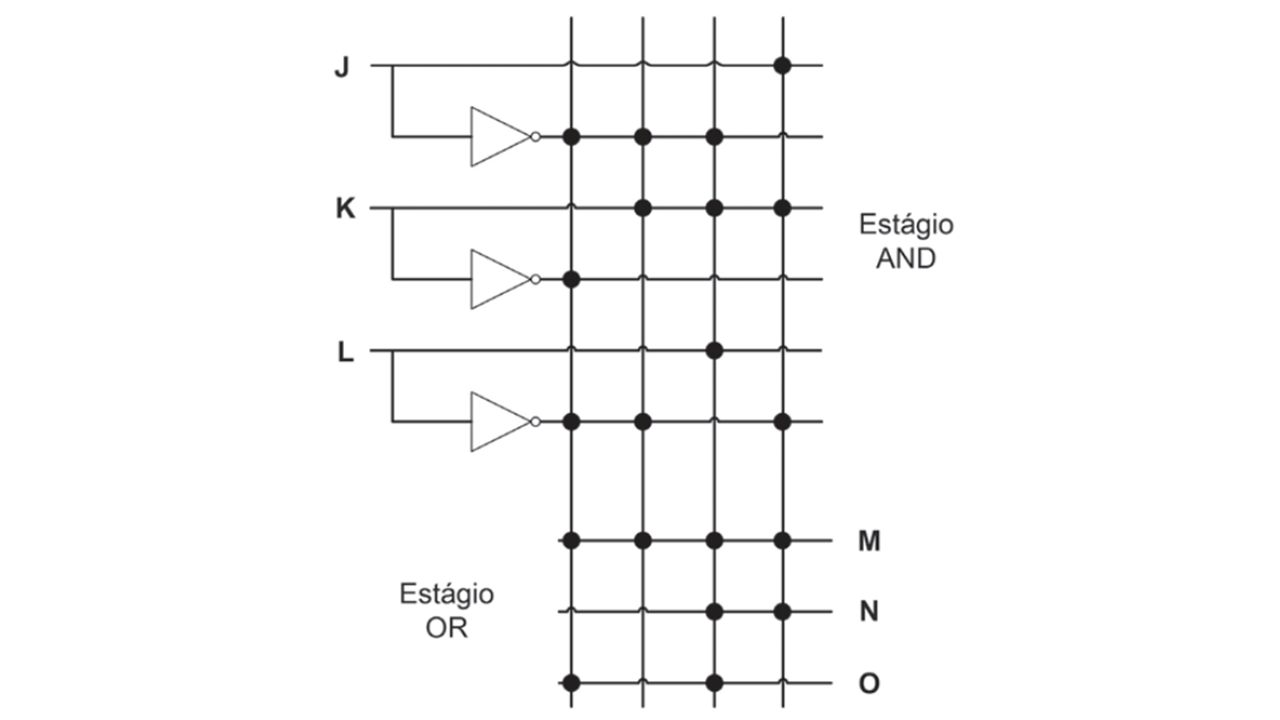

15

16 Simplificando, temos: Portanto, do enunciado: alternativa D
