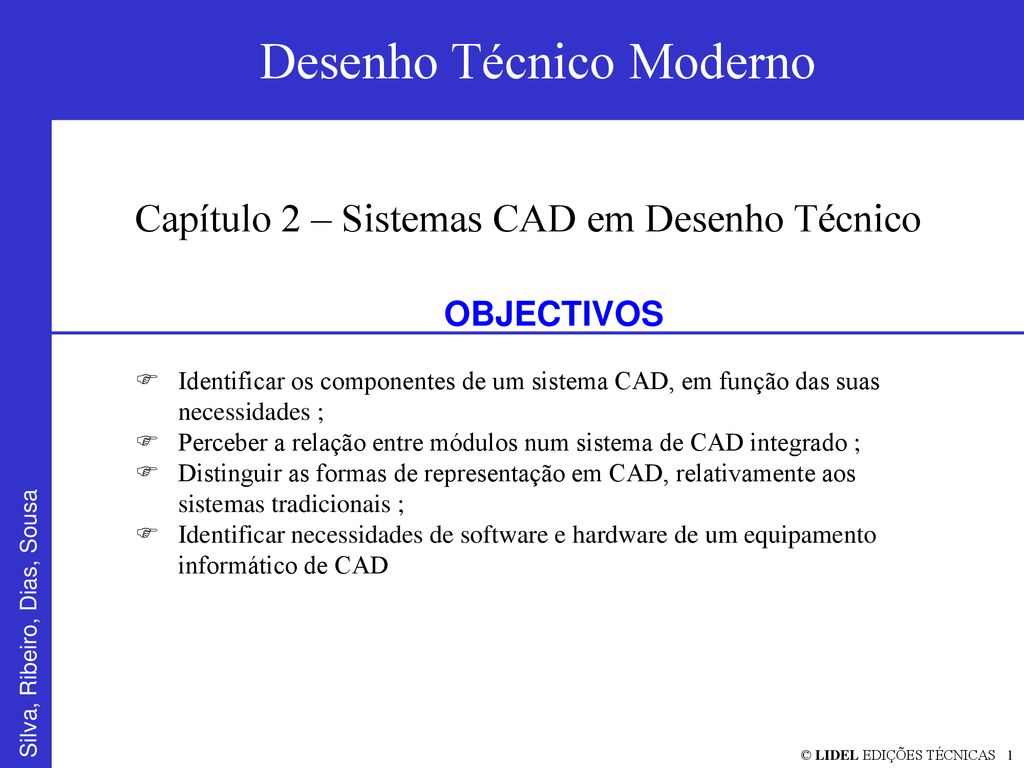

Desenho Técnico Moderno
Capítulo 2 – Sistemas CAD em Desenho Técnico OBJECTIVOS Identificar os componentes de um sistema CAD, em função das suas necessidades ; Perceber a relação entre módulos num sistema de CAD integrado ; Distinguir as formas de representação em CAD, relativamente aos sistemas tradicionais ; Identificar necessidades de software e hardware de um equipamento informático de CAD
2
Evolução do CAD 2D 3D
3
Modelo 3D Projecções automáticas
4
Inserção de um edifício num conjunto urbano
5
Modelos Foto-Realistas
Objectos, materiais, luzes, câmaras Cena
6

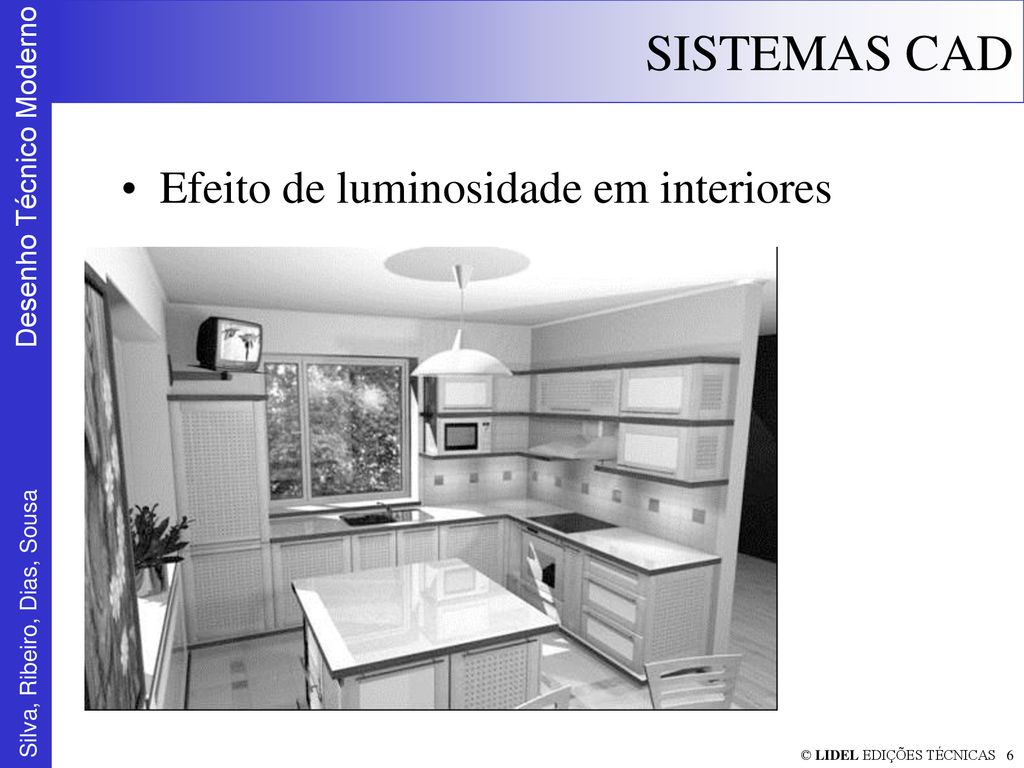

Efeito de luminosidade em interiores
7
Modelos de Análise Estrutural por Elementos Finitos
8
Análise Cinemática e Dinâmica de Mecanismos
9
Processos de Fabrico de protótipos e peças:
- Estereolitografia - CNC
10
Máquinas de CNC Tornos, Fresadoras, Centro de Maquinagem, ...
11
Previsão de sequência de maquinagem
12
Equipamento Informático para um posto CAD
Portátil DeskTop
13
Componentes Floppy - disquete Placa, Memória e Processador (CPU)
CD-ROM Placa Gráfica Hard Disk Disco Rígido
14
Periféricos Impressora Monitor Plotter Scanner Teclado e rato
15
Sistemas Operativos -Interface gráfica -Execução de programas -Controlo de ficheiros -Controlo de dispositivos
