1 CRESCENTE FÉRTIL MESOPOTÂMIA a arquitetura da Suméria à Babilônia e a dominação Persa O zigurate de Ur. http://www.kiaunoticias.com/2013/08/24/obras-primas-da-antiguidade-os-zigurates/ História e Teoria da Arquitetura I - UNIGRANRIO - Professores: Glauci Coelho e Fábio Bruno

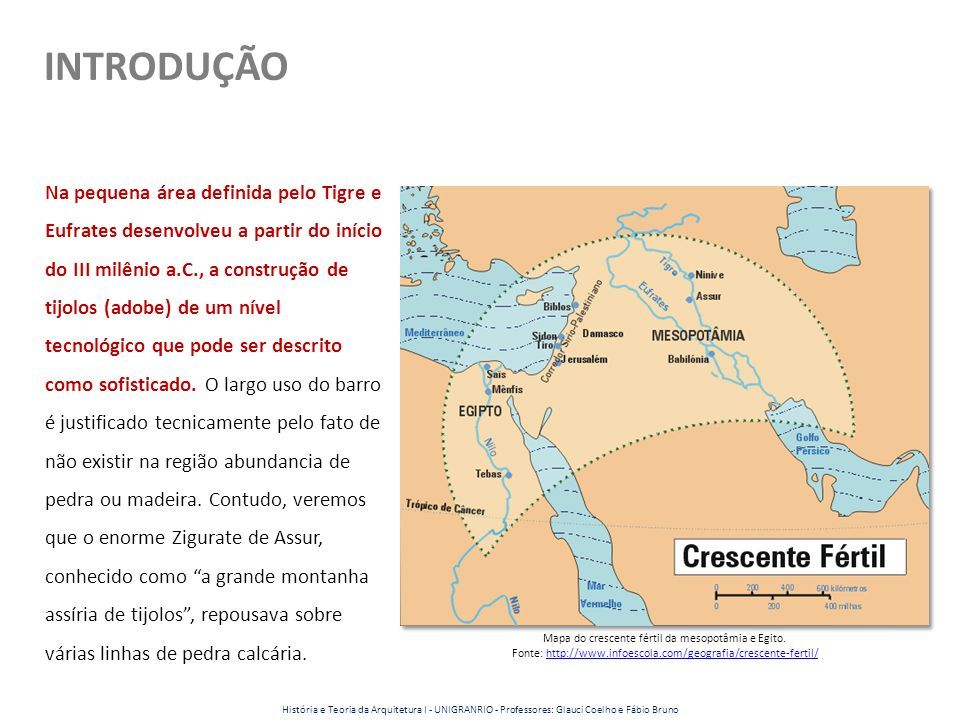

2 INTRODUÇÃO Na pequena área definida pelo Tigre e Eufrates desenvolveu a partir do início do III milênio a.C., a construção de tijolos (adobe) de um nível tecnológico que pode ser descrito como sofisticado. O largo uso do barro é justificado tecnicamente pelo fato de não existir na região abundancia de pedra ou madeira. Contudo, veremos que o enorme Zigurate de Assur, conhecido como “a grande montanha assíria de tijolos”, repousava sobre várias linhas de pedra calcária. História e Teoria da Arquitetura I - UNIGRANRIO - Professores: Glauci Coelho e Fábio Bruno Mapa do crescente fértil da mesopotâmia e Egito. Fonte: http://www.infoescola.com/geografia/crescente-fertil/http://www.infoescola.com/geografia/crescente-fertil/

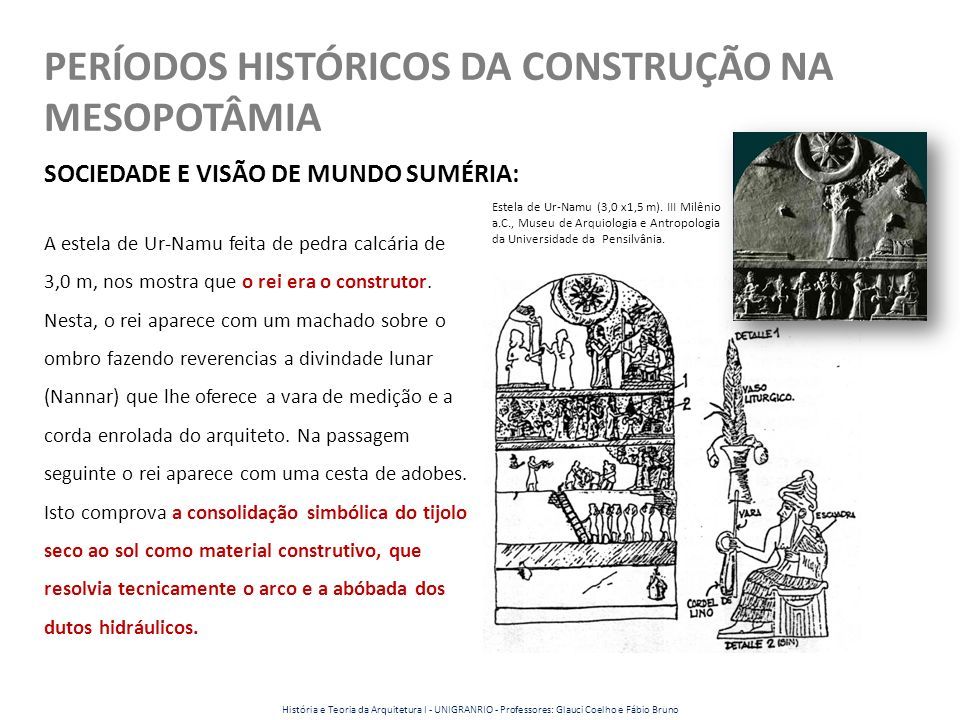

3 A estela de Ur-Namu feita de pedra calcária de 3,0 m, nos mostra que o rei era o construtor. Nesta, o rei aparece com um machado sobre o ombro fazendo reverencias a divindade lunar (Nannar) que lhe oferece a vara de medição e a corda enrolada do arquiteto. Na passagem seguinte o rei aparece com uma cesta de adobes. Isto comprova a consolidação simbólica do tijolo seco ao sol como material construtivo, que resolvia tecnicamente o arco e a abóbada dos dutos hidráulicos. Estela de Ur-Namu (3,0 x1,5 m). III Milênio a.C., Museu de Arquiologia e Antropologia da Universidade da Pensilvânia. PERÍODOS HISTÓRICOS DA CONSTRUÇÃO NA MESOPOTÂMIA SOCIEDADE E VISÃO DE MUNDO SUMÉRIA: História e Teoria da Arquitetura I - UNIGRANRIO - Professores: Glauci Coelho e Fábio Bruno

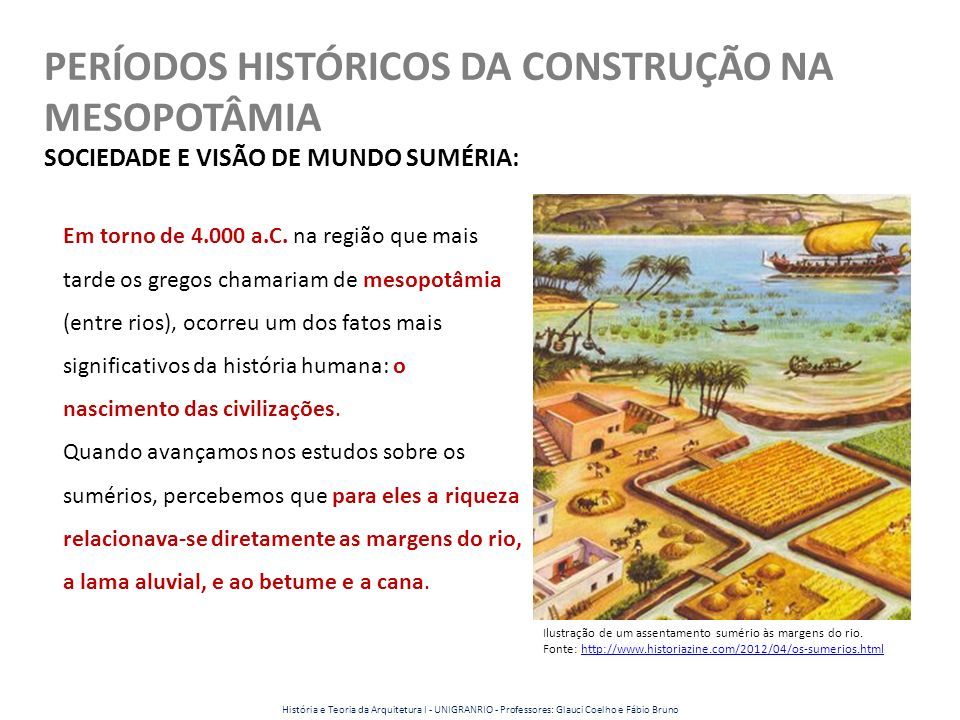

4 Em torno de 4.000 a.C. na região que mais tarde os gregos chamariam de mesopotâmia (entre rios), ocorreu um dos fatos mais significativos da história humana: o nascimento das civilizações. Quando avançamos nos estudos sobre os sumérios, percebemos que para eles a riqueza relacionava-se diretamente as margens do rio, a lama aluvial, e ao betume e a cana. Ilustração de um assentamento sumério às margens do rio. Fonte: http://www.historiazine.com/2012/04/os-sumerios.htmlhttp://www.historiazine.com/2012/04/os-sumerios.html PERÍODOS HISTÓRICOS DA CONSTRUÇÃO NA MESOPOTÂMIA SOCIEDADE E VISÃO DE MUNDO SUMÉRIA: História e Teoria da Arquitetura I - UNIGRANRIO - Professores: Glauci Coelho e Fábio Bruno

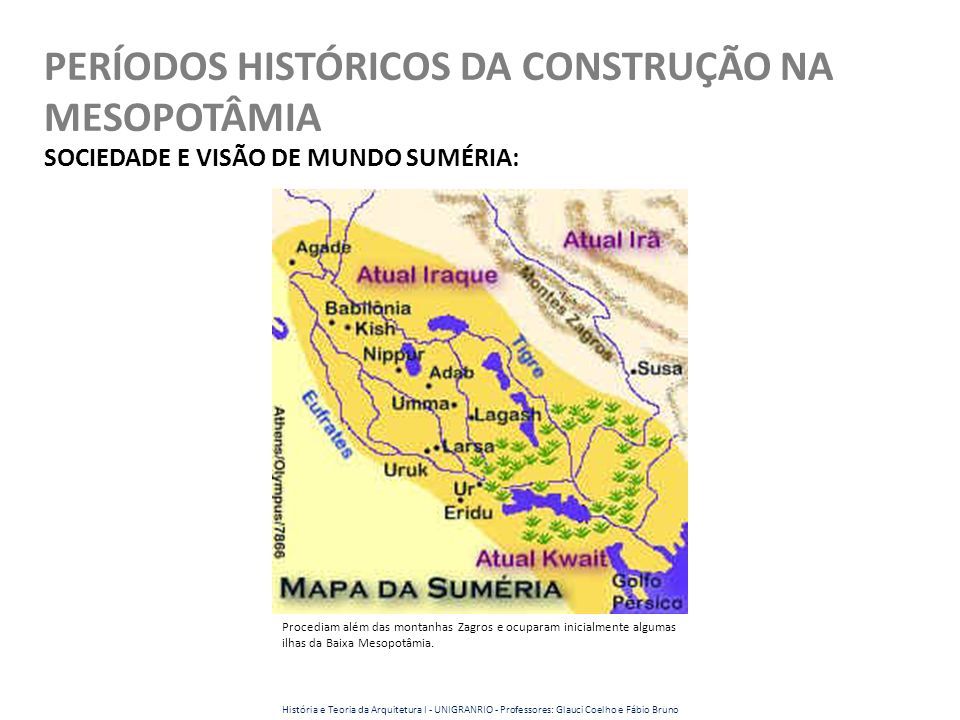

5 Procediam além das montanhas Zagros e ocuparam inicialmente algumas ilhas da Baixa Mesopotâmia. PERÍODOS HISTÓRICOS DA CONSTRUÇÃO NA MESOPOTÂMIA SOCIEDADE E VISÃO DE MUNDO SUMÉRIA: História e Teoria da Arquitetura I - UNIGRANRIO - Professores: Glauci Coelho e Fábio Bruno

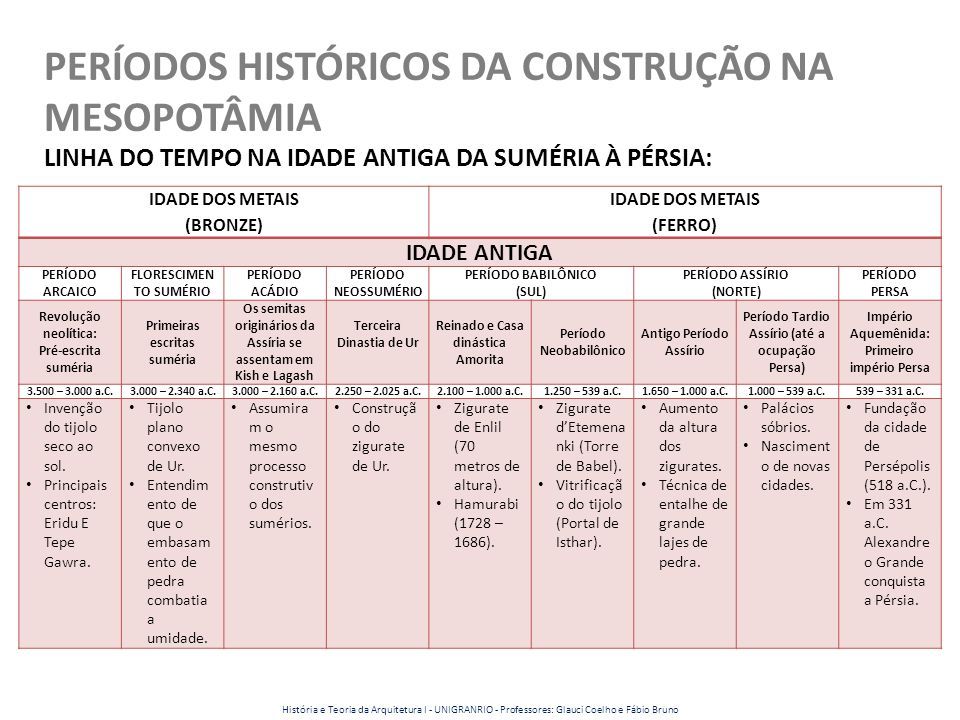

6 IDADE DOS METAIS (BRONZE) IDADE DOS METAIS (FERRO) IDADE ANTIGA PERÍODO ARCAICO FLORESCIMEN TO SUMÉRIO PERÍODO ACÁDIO PERÍODO NEOSSUMÉRIO PERÍODO BABILÔNICO (SUL) PERÍODO ASSÍRIO (NORTE) PERÍODO PERSA Revolução neolítica: Pré-escrita suméria Primeiras escritas suméria Os semitas originários da Assíria se assentam em Kish e Lagash Terceira Dinastia de Ur Reinado e Casa dinástica Amorita Período Neobabilônico Antigo Período Assírio Período Tardio Assírio (até a ocupação Persa) Império Aquemênida: Primeiro império Persa 3.500 – 3.000 a.C.3.000 – 2.340 a.C.3.000 – 2.160 a.C.2.250 – 2.025 a.C.2.100 – 1.000 a.C.1.250 – 539 a.C.1.650 – 1.000 a.C.1.000 – 539 a.C.539 – 331 a.C. Invenção do tijolo seco ao sol. Principais centros: Eridu E Tepe Gawra. Tijolo plano convexo de Ur. Entendim ento de que o embasam ento de pedra combatia a umidade. Assumira m o mesmo processo construtiv o dos sumérios. Construçã o do zigurate de Ur. Zigurate de Enlil (70 metros de altura). Hamurabi (1728 – 1686). Zigurate d’Etemena nki (Torre de Babel). Vitrificaçã o do tijolo (Portal de Isthar). Aumento da altura dos zigurates. Técnica de entalhe de grande lajes de pedra. Palácios sóbrios. Nasciment o de novas cidades. Fundação da cidade de Persépolis (518 a.C.). Em 331 a.C. Alexandre o Grande conquista a Pérsia. PERÍODOS HISTÓRICOS DA CONSTRUÇÃO NA MESOPOTÂMIA LINHA DO TEMPO NA IDADE ANTIGA DA SUMÉRIA À PÉRSIA: História e Teoria da Arquitetura I - UNIGRANRIO - Professores: Glauci Coelho e Fábio Bruno

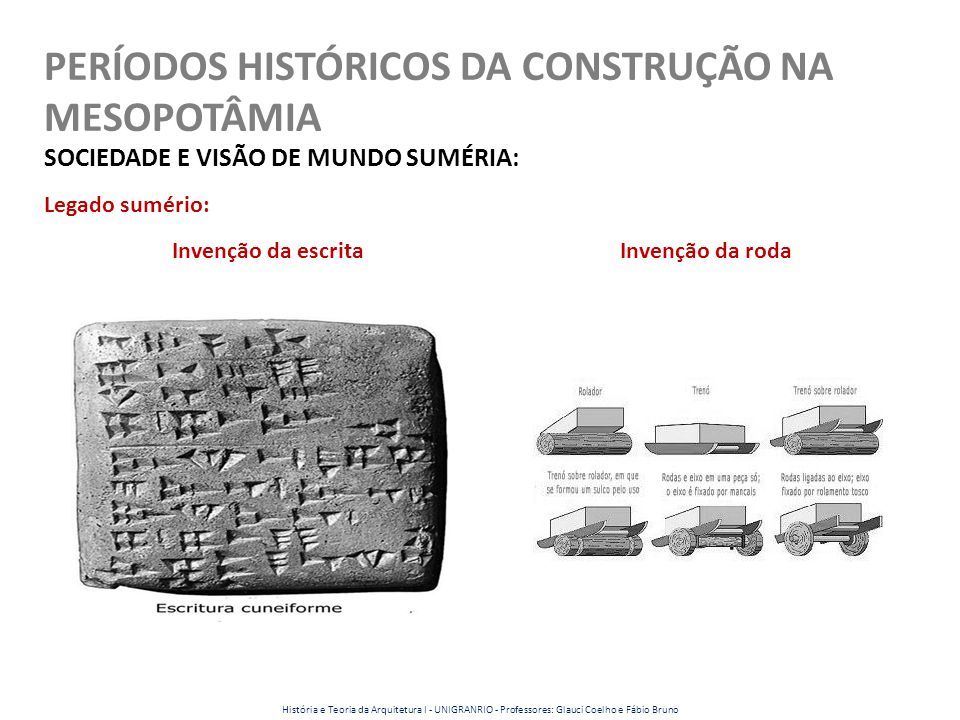

7 Legado sumério: Invenção da escritaInvenção da roda PERÍODOS HISTÓRICOS DA CONSTRUÇÃO NA MESOPOTÂMIA SOCIEDADE E VISÃO DE MUNDO SUMÉRIA: História e Teoria da Arquitetura I - UNIGRANRIO - Professores: Glauci Coelho e Fábio Bruno

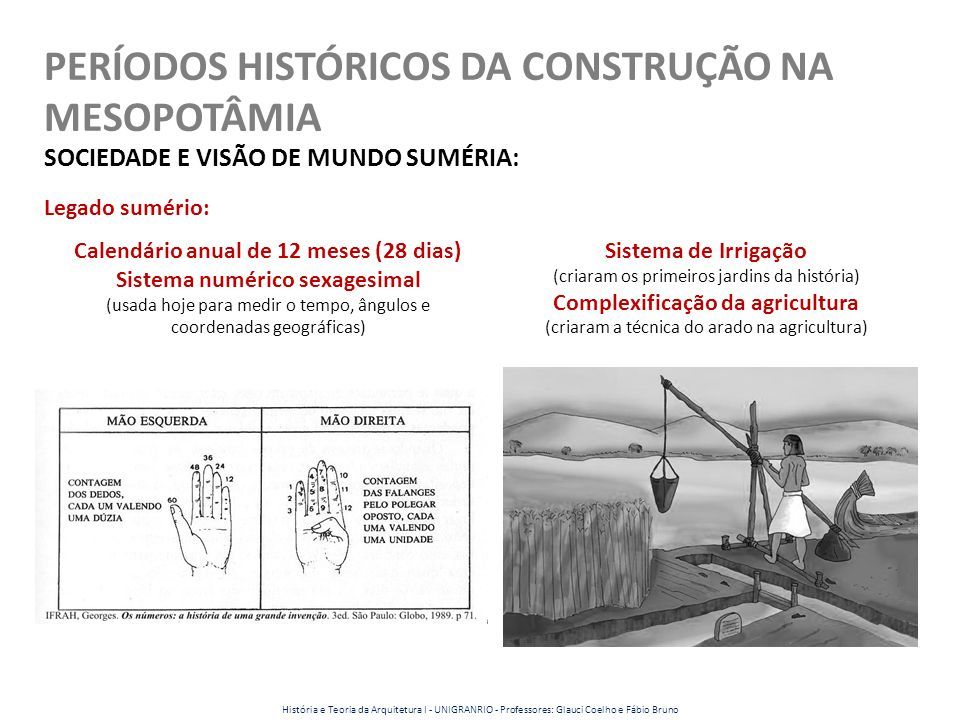

8 Legado sumério: Calendário anual de 12 meses (28 dias) Sistema numérico sexagesimal (usada hoje para medir o tempo, ângulos e coordenadas geográficas) Sistema de Irrigação (criaram os primeiros jardins da história) Complexificação da agricultura (criaram a técnica do arado na agricultura) PERÍODOS HISTÓRICOS DA CONSTRUÇÃO NA MESOPOTÂMIA SOCIEDADE E VISÃO DE MUNDO SUMÉRIA: História e Teoria da Arquitetura I - UNIGRANRIO - Professores: Glauci Coelho e Fábio Bruno

9 Com a complexificação da agricultura através do processo de irrigação e modificação da forma de arado cria-se o sentido de território de domínio. Foram os Sumérios, com acesso aos rios Tigre e Eufrates, que transformaram a irrigação em algo grandioso. O resultado foi o surgimento do excedente agrícola que liberava a população para se dedicarar a outras atividades. PERÍODOS HISTÓRICOS DA CONSTRUÇÃO NA MESOPOTÂMIA SOCIEDADE E VISÃO DE MUNDO SUMÉRIA: História e Teoria da Arquitetura I - UNIGRANRIO - Professores: Glauci Coelho e Fábio Bruno

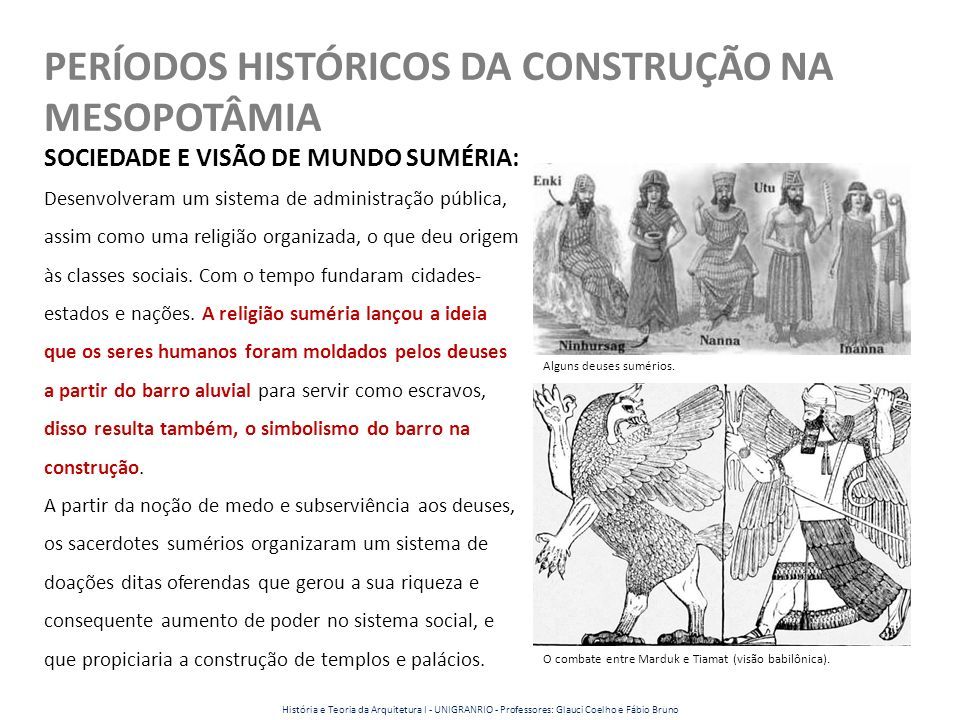

10 Desenvolveram um sistema de administração pública, assim como uma religião organizada, o que deu origem às classes sociais. Com o tempo fundaram cidades- estados e nações. A religião suméria lançou a ideia que os seres humanos foram moldados pelos deuses a partir do barro aluvial para servir como escravos, disso resulta também, o simbolismo do barro na construção. A partir da noção de medo e subserviência aos deuses, os sacerdotes sumérios organizaram um sistema de doações ditas oferendas que gerou a sua riqueza e consequente aumento de poder no sistema social, e que propiciaria a construção de templos e palácios. Alguns deuses sumérios. O combate entre Marduk e Tiamat (visão babilônica). PERÍODOS HISTÓRICOS DA CONSTRUÇÃO NA MESOPOTÂMIA SOCIEDADE E VISÃO DE MUNDO SUMÉRIA: História e Teoria da Arquitetura I - UNIGRANRIO - Professores: Glauci Coelho e Fábio Bruno

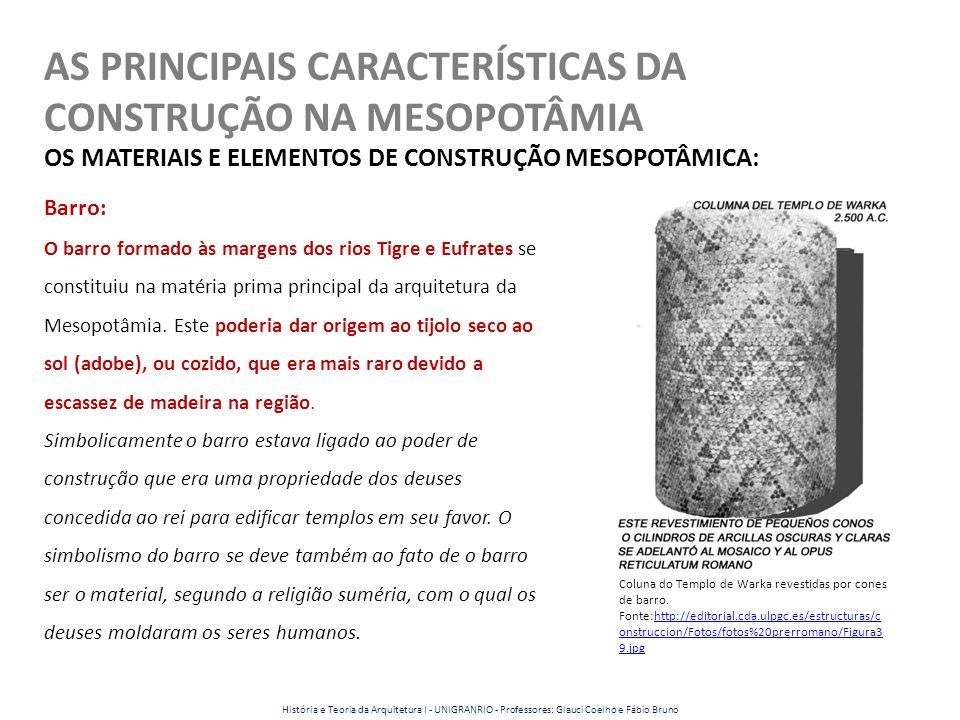

11 AS PRINCIPAIS CARACTERÍSTICAS DA CONSTRUÇÃO NA MESOPOTÂMIA OS MATERIAIS E ELEMENTOS DE CONSTRUÇÃO MESOPOTÂMICA: Barro: O barro formado às margens dos rios Tigre e Eufrates se constituiu na matéria prima principal da arquitetura da Mesopotâmia. Este poderia dar origem ao tijolo seco ao sol (adobe), ou cozido, que era mais raro devido a escassez de madeira na região. Simbolicamente o barro estava ligado ao poder de construção que era uma propriedade dos deuses concedida ao rei para edificar templos em seu favor. O simbolismo do barro se deve também ao fato de o barro ser o material, segundo a religião suméria, com o qual os deuses moldaram os seres humanos. Coluna do Templo de Warka revestidas por cones de barro. Fonte:http://editorial.cda.ulpgc.es/estructuras/c onstruccion/Fotos/fotos%20prerromano/Figura3 9.jpghttp://editorial.cda.ulpgc.es/estructuras/c onstruccion/Fotos/fotos%20prerromano/Figura3 9.jpg História e Teoria da Arquitetura I - UNIGRANRIO - Professores: Glauci Coelho e Fábio Bruno

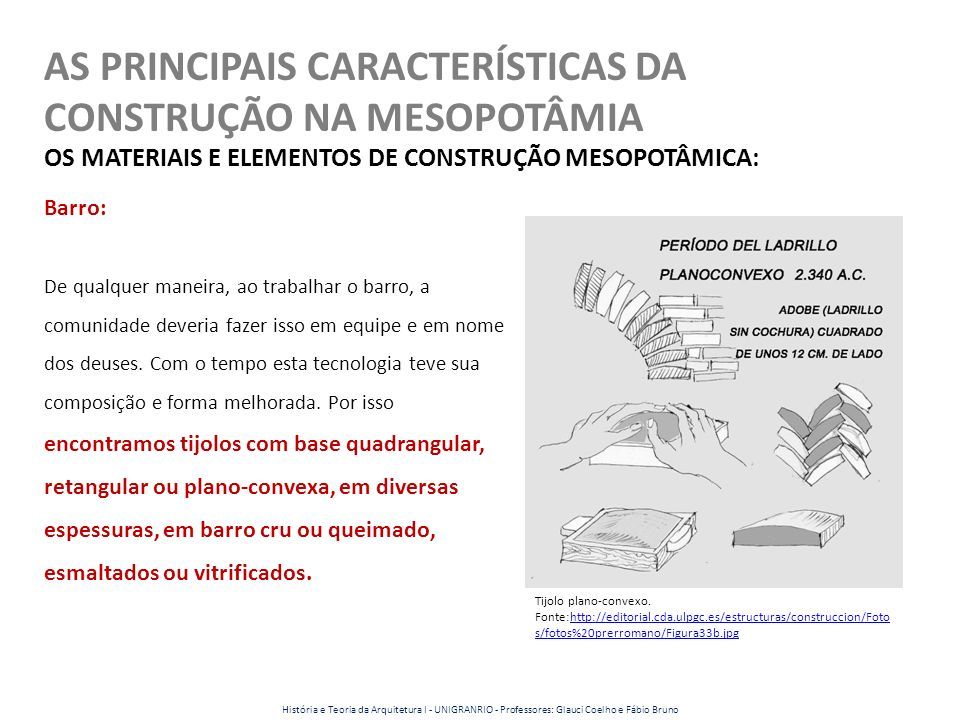

12 AS PRINCIPAIS CARACTERÍSTICAS DA CONSTRUÇÃO NA MESOPOTÂMIA OS MATERIAIS E ELEMENTOS DE CONSTRUÇÃO MESOPOTÂMICA: Barro: De qualquer maneira, ao trabalhar o barro, a comunidade deveria fazer isso em equipe e em nome dos deuses. Com o tempo esta tecnologia teve sua composição e forma melhorada. Por isso encontramos tijolos com base quadrangular, retangular ou plano-convexa, em diversas espessuras, em barro cru ou queimado, esmaltados ou vitrificados. Tijolo plano-convexo. Fonte:http://editorial.cda.ulpgc.es/estructuras/construccion/Foto s/fotos%20prerromano/Figura33b.jpghttp://editorial.cda.ulpgc.es/estructuras/construccion/Foto s/fotos%20prerromano/Figura33b.jpg História e Teoria da Arquitetura I - UNIGRANRIO - Professores: Glauci Coelho e Fábio Bruno

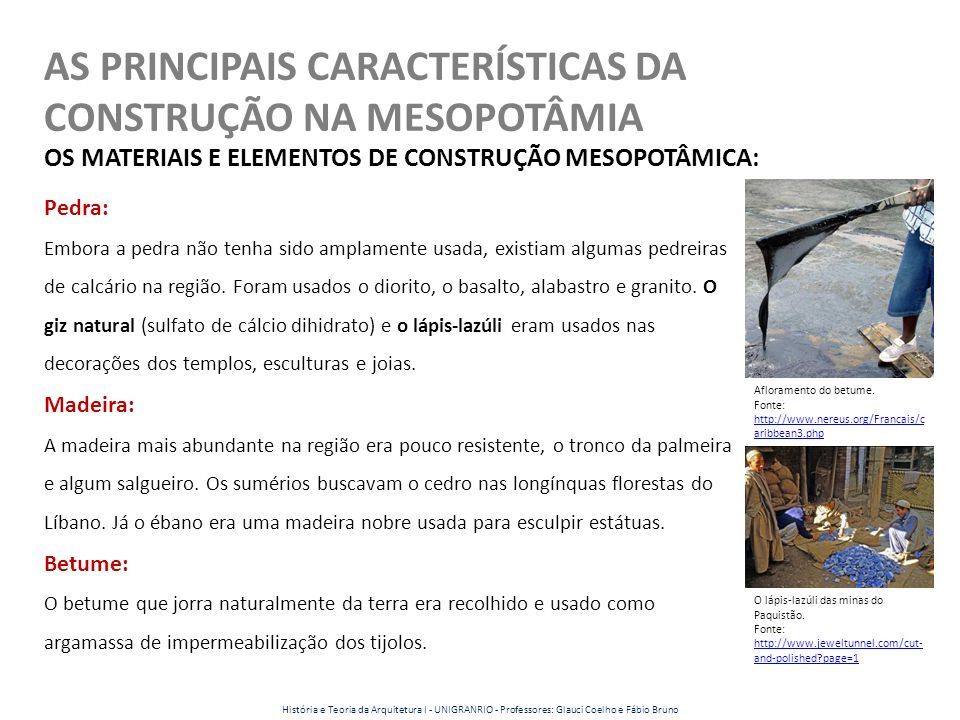

13 AS PRINCIPAIS CARACTERÍSTICAS DA CONSTRUÇÃO NA MESOPOTÂMIA OS MATERIAIS E ELEMENTOS DE CONSTRUÇÃO MESOPOTÂMICA: Pedra: Embora a pedra não tenha sido amplamente usada, existiam algumas pedreiras de calcário na região. Foram usados o diorito, o basalto, alabastro e granito. O giz natural (sulfato de cálcio dihidrato) e o lápis-lazúli eram usados nas decorações dos templos, esculturas e joias. Madeira: A madeira mais abundante na região era pouco resistente, o tronco da palmeira e algum salgueiro. Os sumérios buscavam o cedro nas longínquas florestas do Líbano. Já o ébano era uma madeira nobre usada para esculpir estátuas. Betume: O betume que jorra naturalmente da terra era recolhido e usado como argamassa de impermeabilização dos tijolos. Afloramento do betume. Fonte: http://www.nereus.org/Francais/c aribbean3.php http://www.nereus.org/Francais/c aribbean3.php O lápis-lazúli das minas do Paquistão. Fonte: http://www.jeweltunnel.com/cut- and-polished?page=1 http://www.jeweltunnel.com/cut- and-polished?page=1 História e Teoria da Arquitetura I - UNIGRANRIO - Professores: Glauci Coelho e Fábio Bruno

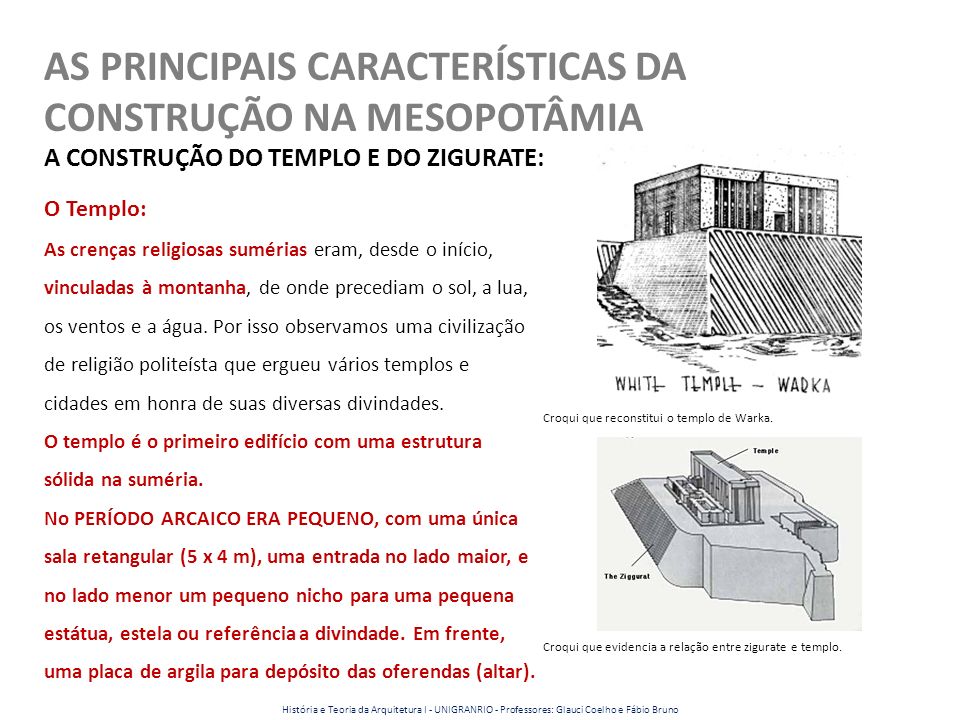

14 O Templo: As crenças religiosas sumérias eram, desde o início, vinculadas à montanha, de onde precediam o sol, a lua, os ventos e a água. Por isso observamos uma civilização de religião politeísta que ergueu vários templos e cidades em honra de suas diversas divindades. O templo é o primeiro edifício com uma estrutura sólida na suméria. No PERÍODO ARCAICO ERA PEQUENO, com uma única sala retangular (5 x 4 m), uma entrada no lado maior, e no lado menor um pequeno nicho para uma pequena estátua, estela ou referência a divindade. Em frente, uma placa de argila para depósito das oferendas (altar). Croqui que reconstitui o templo de Warka. Croqui que evidencia a relação entre zigurate e templo. AS PRINCIPAIS CARACTERÍSTICAS DA CONSTRUÇÃO NA MESOPOTÂMIA A CONSTRUÇÃO DO TEMPLO E DO ZIGURATE: História e Teoria da Arquitetura I - UNIGRANRIO - Professores: Glauci Coelho e Fábio Bruno

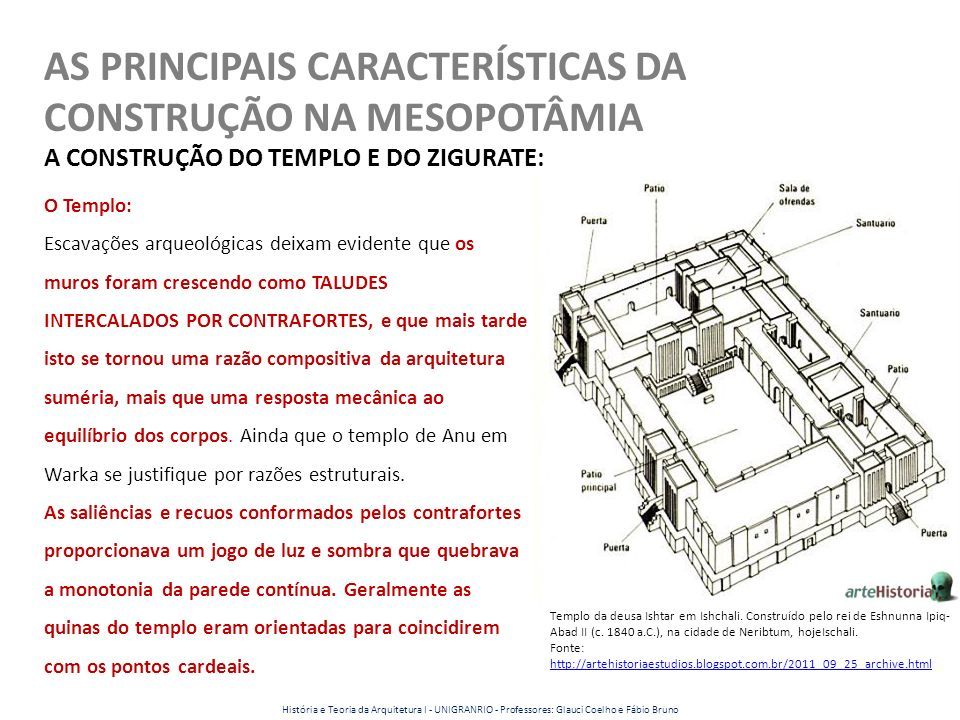

15 O Templo: Escavações arqueológicas deixam evidente que os muros foram crescendo como TALUDES INTERCALADOS POR CONTRAFORTES, e que mais tarde isto se tornou uma razão compositiva da arquitetura suméria, mais que uma resposta mecânica ao equilíbrio dos corpos. Ainda que o templo de Anu em Warka se justifique por razões estruturais. As saliências e recuos conformados pelos contrafortes proporcionava um jogo de luz e sombra que quebrava a monotonia da parede contínua. Geralmente as quinas do templo eram orientadas para coincidirem com os pontos cardeais. Templo da deusa Ishtar em Ishchali. Construído pelo rei de Eshnunna Ipiq- Abad II (c. 1840 a.C.), na cidade de Neribtum, hojeIschali. Fonte: http://artehistoriaestudios.blogspot.com.br/2011_09_25_archive.html http://artehistoriaestudios.blogspot.com.br/2011_09_25_archive.html AS PRINCIPAIS CARACTERÍSTICAS DA CONSTRUÇÃO NA MESOPOTÂMIA A CONSTRUÇÃO DO TEMPLO E DO ZIGURATE: História e Teoria da Arquitetura I - UNIGRANRIO - Professores: Glauci Coelho e Fábio Bruno

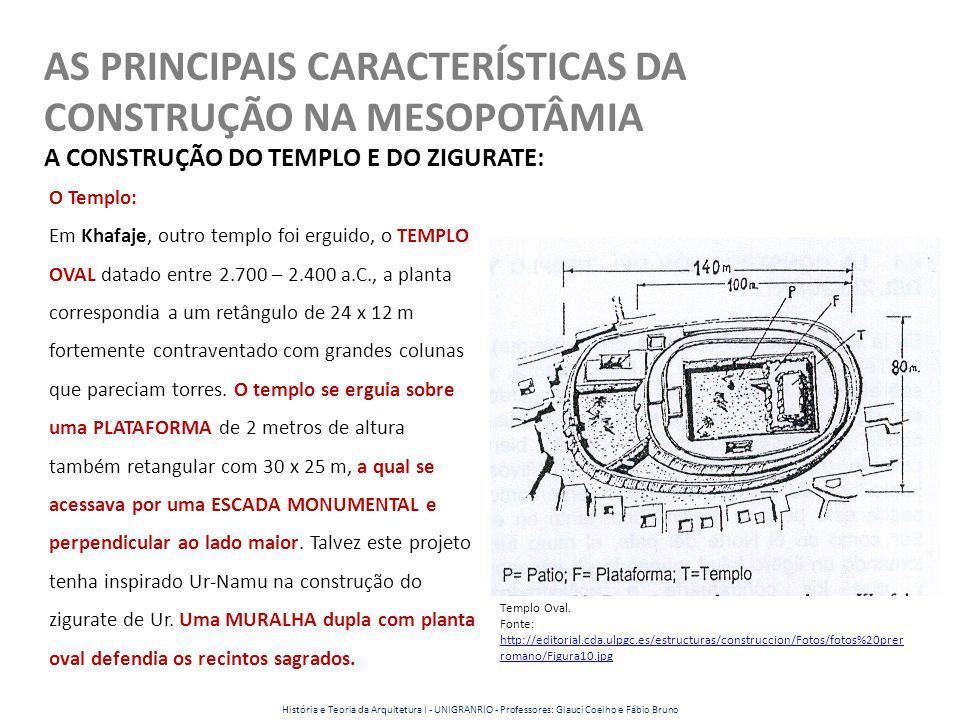

16 O Templo: Em Khafaje, outro templo foi erguido, o TEMPLO OVAL datado entre 2.700 – 2.400 a.C., a planta correspondia a um retângulo de 24 x 12 m fortemente contraventado com grandes colunas que pareciam torres. O templo se erguia sobre uma PLATAFORMA de 2 metros de altura também retangular com 30 x 25 m, a qual se acessava por uma ESCADA MONUMENTAL e perpendicular ao lado maior. Talvez este projeto tenha inspirado Ur-Namu na construção do zigurate de Ur. Uma MURALHA dupla com planta oval defendia os recintos sagrados. Templo Oval. Fonte: http://editorial.cda.ulpgc.es/estructuras/construccion/Fotos/fotos%20prer romano/Figura10.jpg http://editorial.cda.ulpgc.es/estructuras/construccion/Fotos/fotos%20prer romano/Figura10.jpg AS PRINCIPAIS CARACTERÍSTICAS DA CONSTRUÇÃO NA MESOPOTÂMIA A CONSTRUÇÃO DO TEMPLO E DO ZIGURATE: História e Teoria da Arquitetura I - UNIGRANRIO - Professores: Glauci Coelho e Fábio Bruno

17 Luis Amorós e Miguel Orellana, reconstituição virtual de Templo Oval de Khafadye. Fonte: http://estromatolitos.blogspot.com.br/2012/11/mesopotamia.htmlhttp://estromatolitos.blogspot.com.br/2012/11/mesopotamia.html AS PRINCIPAIS CARACTERÍSTICAS DA CONSTRUÇÃO NA MESOPOTÂMIA A CONSTRUÇÃO DO TEMPLO E DO ZIGURATE: História e Teoria da Arquitetura I - UNIGRANRIO - Professores: Glauci Coelho e Fábio Bruno O Templo:

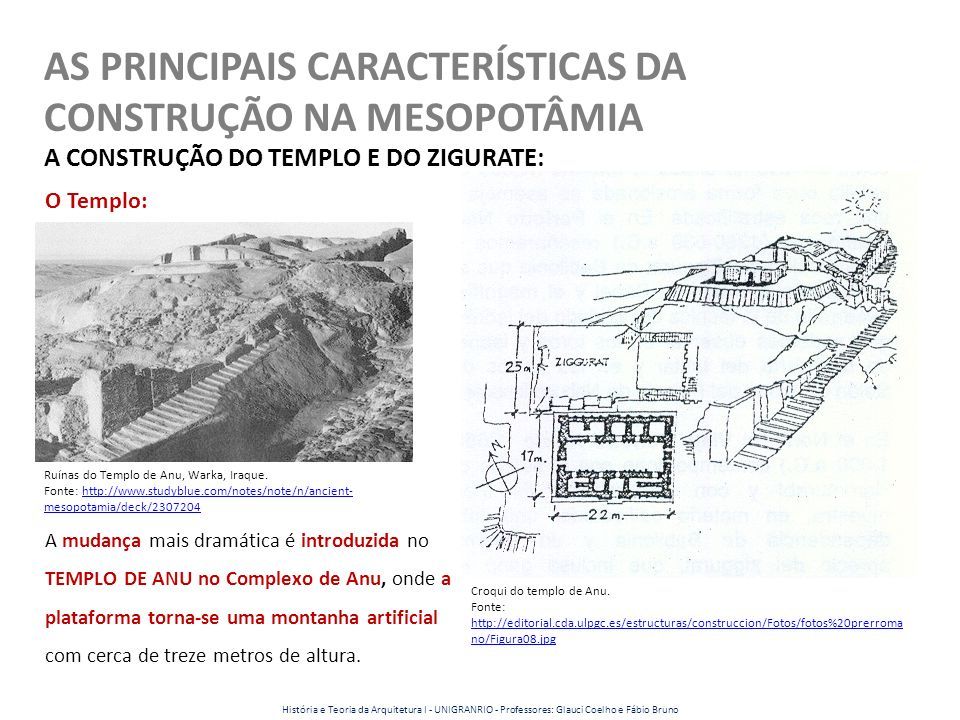

18 Croqui do templo de Anu. Fonte: http://editorial.cda.ulpgc.es/estructuras/construccion/Fotos/fotos%20prerroma no/Figura08.jpg http://editorial.cda.ulpgc.es/estructuras/construccion/Fotos/fotos%20prerroma no/Figura08.jpg A mudança mais dramática é introduzida no TEMPLO DE ANU no Complexo de Anu, onde a plataforma torna-se uma montanha artificial com cerca de treze metros de altura. Ruínas do Templo de Anu, Warka, Iraque. Fonte: http://www.studyblue.com/notes/note/n/ancient- mesopotamia/deck/2307204http://www.studyblue.com/notes/note/n/ancient- mesopotamia/deck/2307204 AS PRINCIPAIS CARACTERÍSTICAS DA CONSTRUÇÃO NA MESOPOTÂMIA A CONSTRUÇÃO DO TEMPLO E DO ZIGURATE: História e Teoria da Arquitetura I - UNIGRANRIO - Professores: Glauci Coelho e Fábio Bruno O Templo:

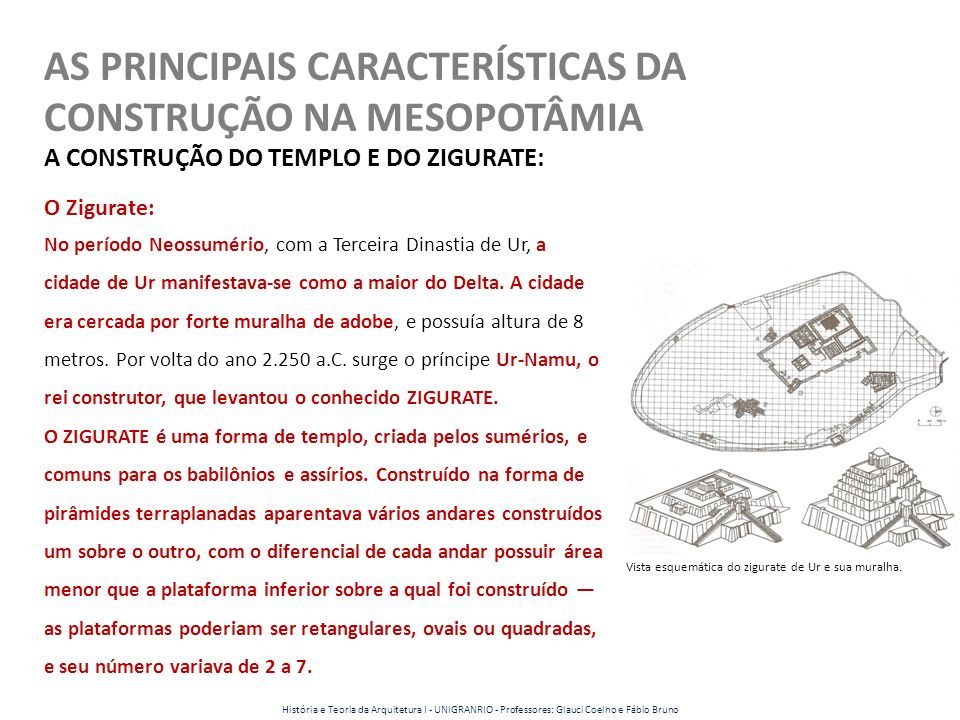

19 No período Neossumério, com a Terceira Dinastia de Ur, a cidade de Ur manifestava-se como a maior do Delta. A cidade era cercada por forte muralha de adobe, e possuía altura de 8 metros. Por volta do ano 2.250 a.C. surge o príncipe Ur-Namu, o rei construtor, que levantou o conhecido ZIGURATE. O ZIGURATE é uma forma de templo, criada pelos sumérios, e comuns para os babilônios e assírios. Construído na forma de pirâmides terraplanadas aparentava vários andares construídos um sobre o outro, com o diferencial de cada andar possuir área menor que a plataforma inferior sobre a qual foi construído — as plataformas poderiam ser retangulares, ovais ou quadradas, e seu número variava de 2 a 7. Vista esquemática do zigurate de Ur e sua muralha. AS PRINCIPAIS CARACTERÍSTICAS DA CONSTRUÇÃO NA MESOPOTÂMIA A CONSTRUÇÃO DO TEMPLO E DO ZIGURATE: História e Teoria da Arquitetura I - UNIGRANRIO - Professores: Glauci Coelho e Fábio Bruno O Zigurate:

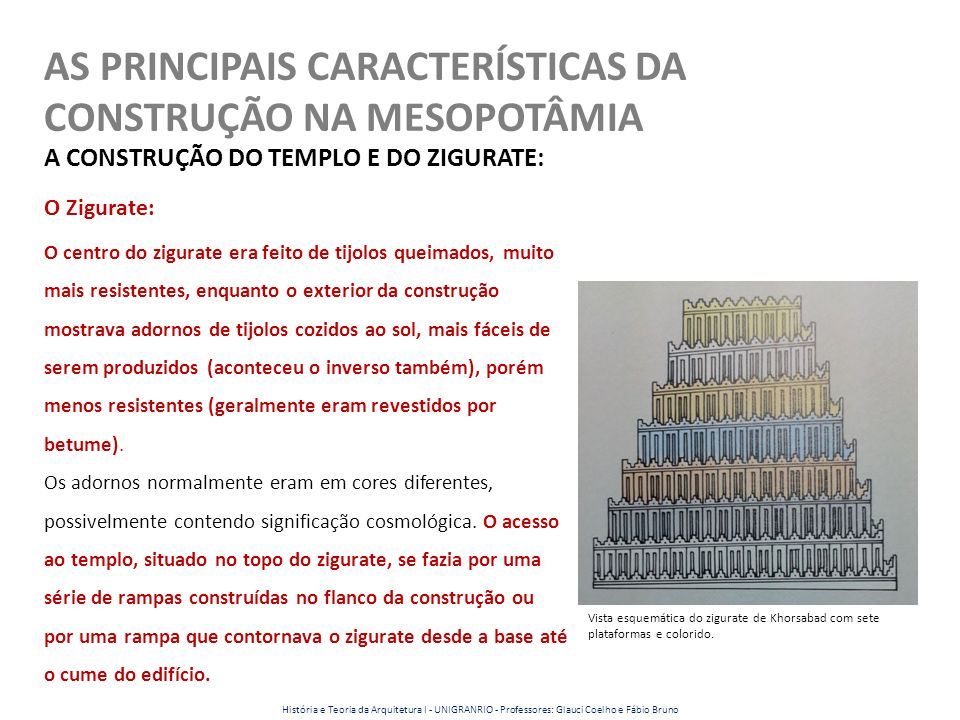

20 O centro do zigurate era feito de tijolos queimados, muito mais resistentes, enquanto o exterior da construção mostrava adornos de tijolos cozidos ao sol, mais fáceis de serem produzidos (aconteceu o inverso também), porém menos resistentes (geralmente eram revestidos por betume). Os adornos normalmente eram em cores diferentes, possivelmente contendo significação cosmológica. O acesso ao templo, situado no topo do zigurate, se fazia por uma série de rampas construídas no flanco da construção ou por uma rampa que contornava o zigurate desde a base até o cume do edifício. Vista esquemática do zigurate de Khorsabad com sete plataformas e colorido. AS PRINCIPAIS CARACTERÍSTICAS DA CONSTRUÇÃO NA MESOPOTÂMIA A CONSTRUÇÃO DO TEMPLO E DO ZIGURATE: O Zigurate: História e Teoria da Arquitetura I - UNIGRANRIO - Professores: Glauci Coelho e Fábio Bruno

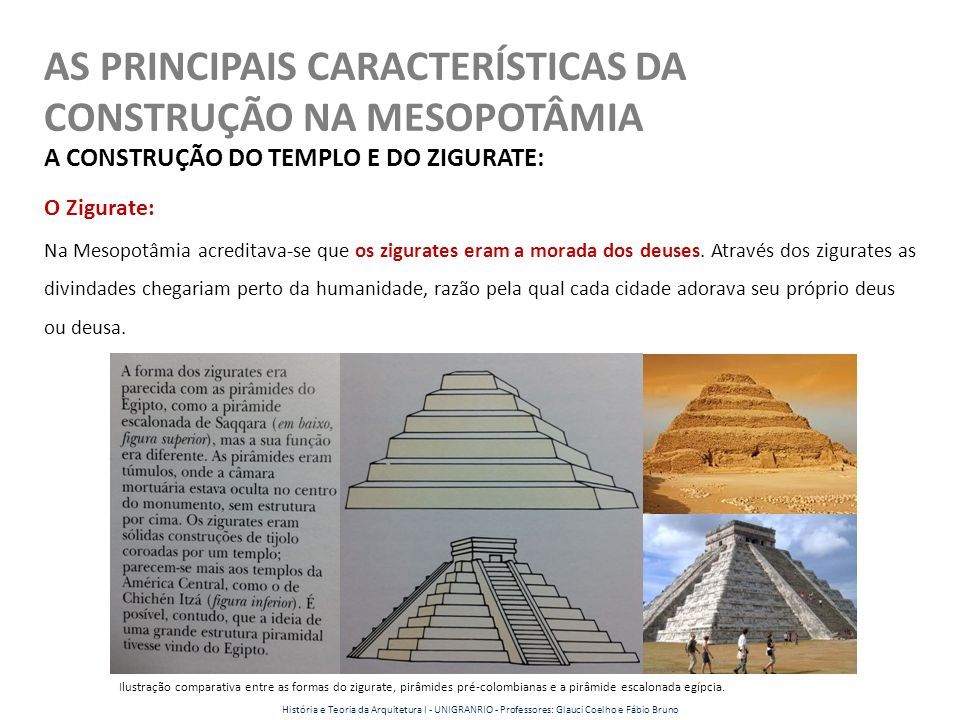

21 Ilustração comparativa entre as formas do zigurate, pirâmides pré-colombianas e a pirâmide escalonada egípcia. Na Mesopotâmia acreditava-se que os zigurates eram a morada dos deuses. Através dos zigurates as divindades chegariam perto da humanidade, razão pela qual cada cidade adorava seu próprio deus ou deusa. AS PRINCIPAIS CARACTERÍSTICAS DA CONSTRUÇÃO NA MESOPOTÂMIA A CONSTRUÇÃO DO TEMPLO E DO ZIGURATE: História e Teoria da Arquitetura I - UNIGRANRIO - Professores: Glauci Coelho e Fábio Bruno O Zigurate:

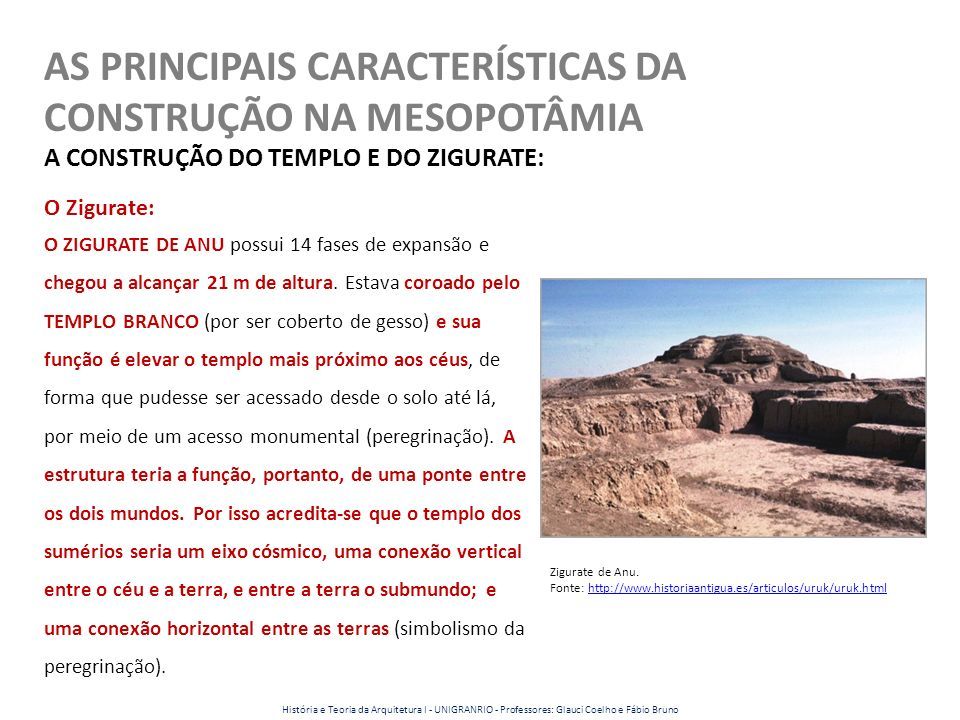

22 AS PRINCIPAIS CARACTERÍSTICAS DA CONSTRUÇÃO NA MESOPOTÂMIA O ZIGURATE DE ANU possui 14 fases de expansão e chegou a alcançar 21 m de altura. Estava coroado pelo TEMPLO BRANCO (por ser coberto de gesso) e sua função é elevar o templo mais próximo aos céus, de forma que pudesse ser acessado desde o solo até lá, por meio de um acesso monumental (peregrinação). A estrutura teria a função, portanto, de uma ponte entre os dois mundos. Por isso acredita-se que o templo dos sumérios seria um eixo cósmico, uma conexão vertical entre o céu e a terra, e entre a terra o submundo; e uma conexão horizontal entre as terras (simbolismo da peregrinação). A CONSTRUÇÃO DO TEMPLO E DO ZIGURATE: Zigurate de Anu. Fonte: http://www.historiaantigua.es/articulos/uruk/uruk.htmlhttp://www.historiaantigua.es/articulos/uruk/uruk.html História e Teoria da Arquitetura I - UNIGRANRIO - Professores: Glauci Coelho e Fábio Bruno O Zigurate:

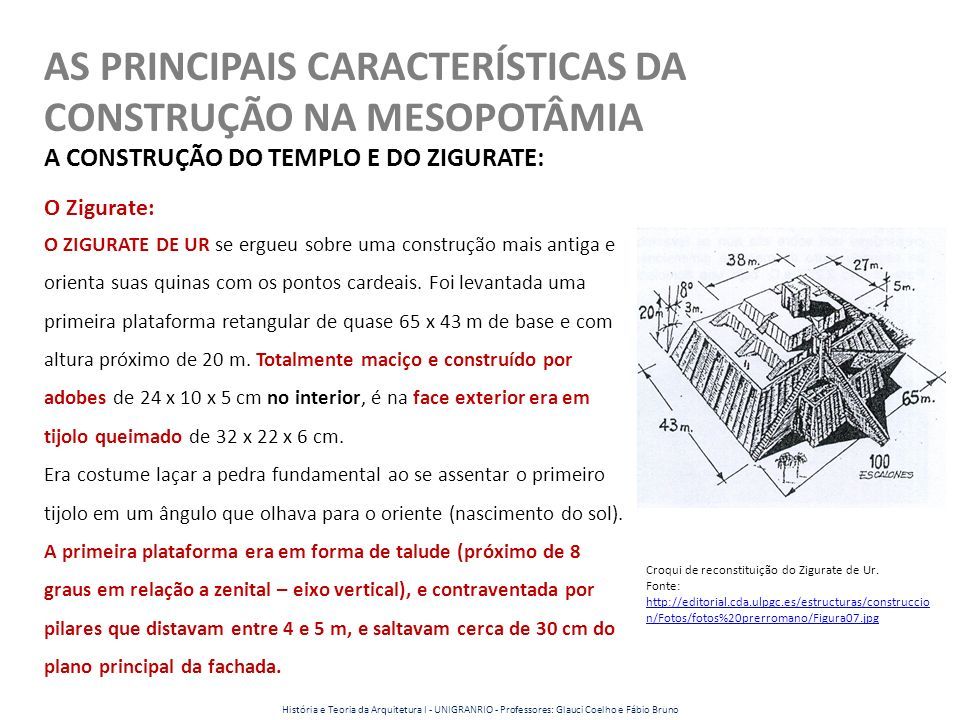

23 O ZIGURATE DE UR se ergueu sobre uma construção mais antiga e orienta suas quinas com os pontos cardeais. Foi levantada uma primeira plataforma retangular de quase 65 x 43 m de base e com altura próximo de 20 m. Totalmente maciço e construído por adobes de 24 x 10 x 5 cm no interior, é na face exterior era em tijolo queimado de 32 x 22 x 6 cm. Era costume laçar a pedra fundamental ao se assentar o primeiro tijolo em um ângulo que olhava para o oriente (nascimento do sol). A primeira plataforma era em forma de talude (próximo de 8 graus em relação a zenital – eixo vertical), e contraventada por pilares que distavam entre 4 e 5 m, e saltavam cerca de 30 cm do plano principal da fachada. Croqui de reconstituição do Zigurate de Ur. Fonte: http://editorial.cda.ulpgc.es/estructuras/construccio n/Fotos/fotos%20prerromano/Figura07.jpg http://editorial.cda.ulpgc.es/estructuras/construccio n/Fotos/fotos%20prerromano/Figura07.jpg AS PRINCIPAIS CARACTERÍSTICAS DA CONSTRUÇÃO NA MESOPOTÂMIA A CONSTRUÇÃO DO TEMPLO E DO ZIGURATE: O Zigurate: História e Teoria da Arquitetura I - UNIGRANRIO - Professores: Glauci Coelho e Fábio Bruno

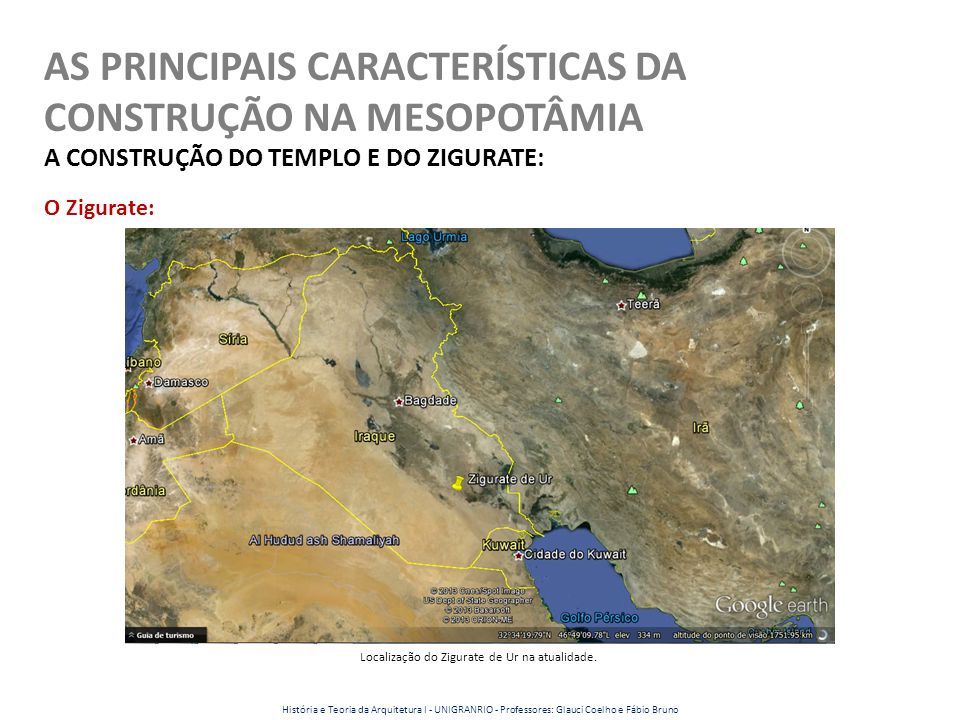

24 Localização do Zigurate de Ur na atualidade. AS PRINCIPAIS CARACTERÍSTICAS DA CONSTRUÇÃO NA MESOPOTÂMIA A CONSTRUÇÃO DO TEMPLO E DO ZIGURATE: História e Teoria da Arquitetura I - UNIGRANRIO - Professores: Glauci Coelho e Fábio Bruno O Zigurate:

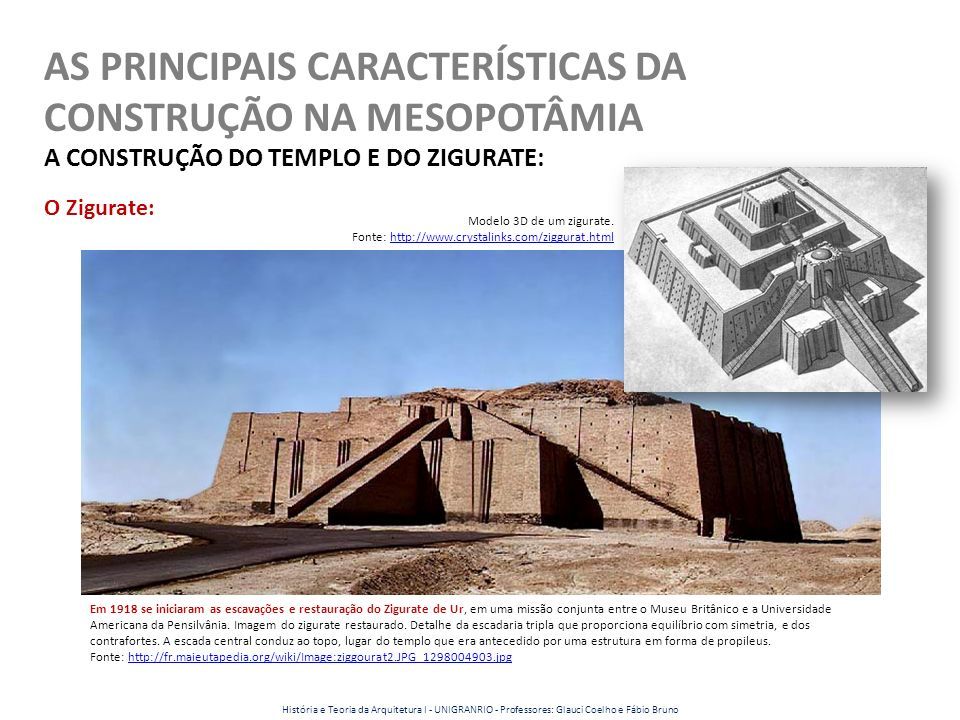

25 Em 1918 se iniciaram as escavações e restauração do Zigurate de Ur, em uma missão conjunta entre o Museu Britânico e a Universidade Americana da Pensilvânia. Imagem do zigurate restaurado. Detalhe da escadaria tripla que proporciona equilíbrio com simetria, e dos contrafortes. A escada central conduz ao topo, lugar do templo que era antecedido por uma estrutura em forma de propileus. Fonte: http://fr.maieutapedia.org/wiki/Image:ziggourat2.JPG_1298004903.jpghttp://fr.maieutapedia.org/wiki/Image:ziggourat2.JPG_1298004903.jpg Modelo 3D de um zigurate. Fonte: http://www.crystalinks.com/ziggurat.htmlhttp://www.crystalinks.com/ziggurat.html AS PRINCIPAIS CARACTERÍSTICAS DA CONSTRUÇÃO NA MESOPOTÂMIA A CONSTRUÇÃO DO TEMPLO E DO ZIGURATE: O Zigurate: História e Teoria da Arquitetura I - UNIGRANRIO - Professores: Glauci Coelho e Fábio Bruno

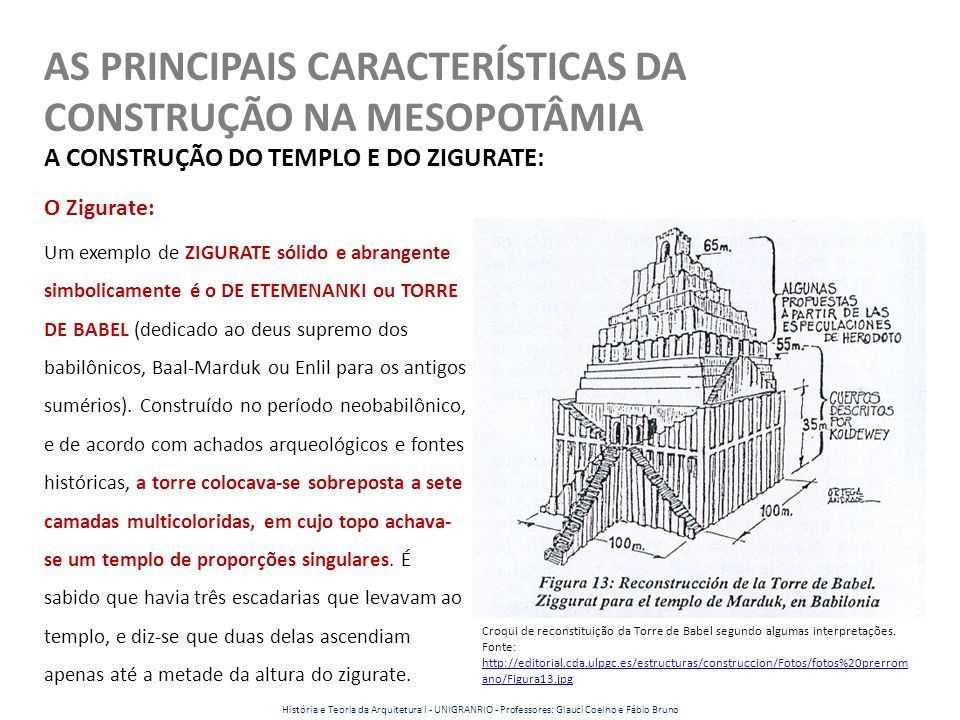

26 Um exemplo de ZIGURATE sólido e abrangente simbolicamente é o DE ETEMENANKI ou TORRE DE BABEL (dedicado ao deus supremo dos babilônicos, Baal-Marduk ou Enlil para os antigos sumérios). Construído no período neobabilônico, e de acordo com achados arqueológicos e fontes históricas, a torre colocava-se sobreposta a sete camadas multicoloridas, em cujo topo achava- se um templo de proporções singulares. É sabido que havia três escadarias que levavam ao templo, e diz-se que duas delas ascendiam apenas até a metade da altura do zigurate. Croqui de reconstituição da Torre de Babel segundo algumas interpretações. Fonte: http://editorial.cda.ulpgc.es/estructuras/construccion/Fotos/fotos%20prerrom ano/Figura13.jpg http://editorial.cda.ulpgc.es/estructuras/construccion/Fotos/fotos%20prerrom ano/Figura13.jpg AS PRINCIPAIS CARACTERÍSTICAS DA CONSTRUÇÃO NA MESOPOTÂMIA A CONSTRUÇÃO DO TEMPLO E DO ZIGURATE: O Zigurate: História e Teoria da Arquitetura I - UNIGRANRIO - Professores: Glauci Coelho e Fábio Bruno

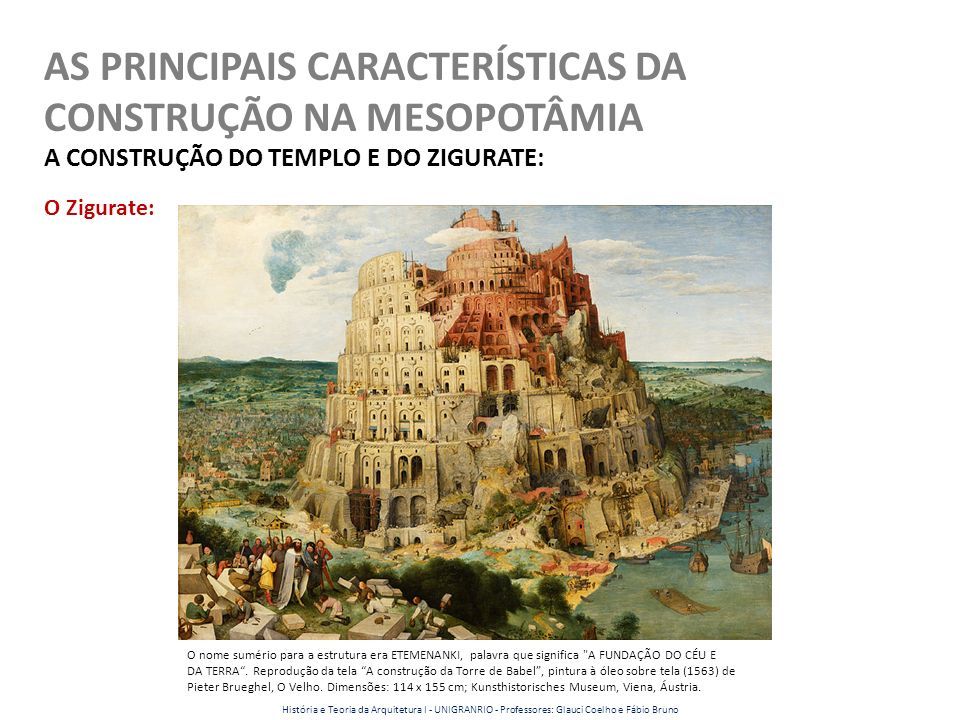

27 O nome sumério para a estrutura era ETEMENANKI, palavra que significa "A FUNDAÇÃO DO CÉU E DA TERRA“. Reprodução da tela “A construção da Torre de Babel”, pintura à óleo sobre tela (1563) de Pieter Brueghel, O Velho. Dimensões: 114 x 155 cm; Kunsthistorisches Museum, Viena, Áustria. AS PRINCIPAIS CARACTERÍSTICAS DA CONSTRUÇÃO NA MESOPOTÂMIA A CONSTRUÇÃO DO TEMPLO E DO ZIGURATE: História e Teoria da Arquitetura I - UNIGRANRIO - Professores: Glauci Coelho e Fábio Bruno O Zigurate:

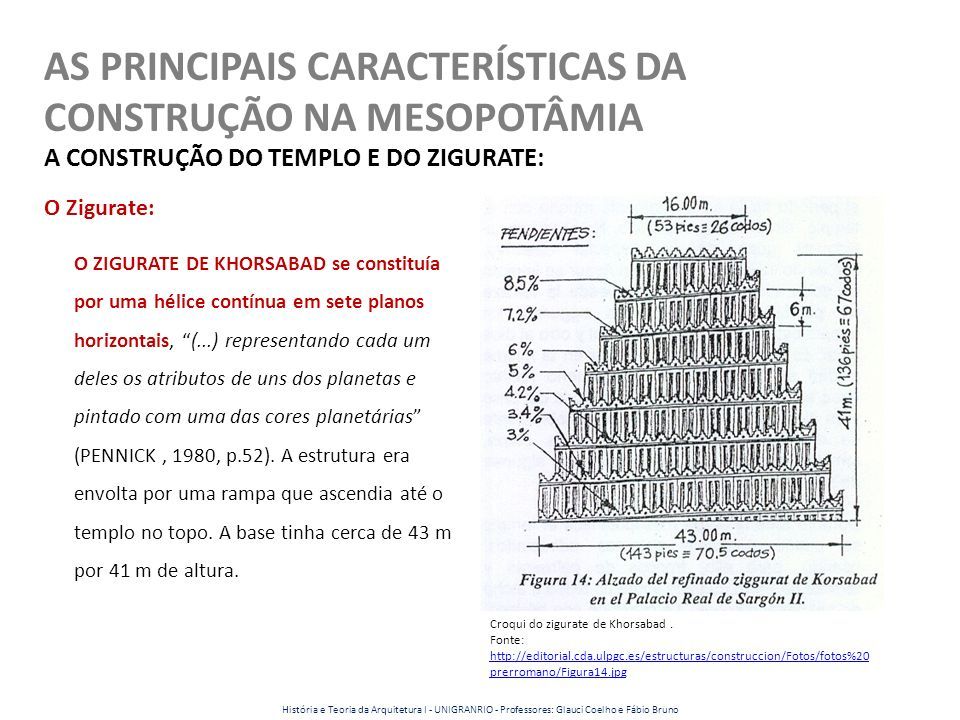

28 O ZIGURATE DE KHORSABAD se constituía por uma hélice contínua em sete planos horizontais, “(...) representando cada um deles os atributos de uns dos planetas e pintado com uma das cores planetárias” (PENNICK, 1980, p.52). A estrutura era envolta por uma rampa que ascendia até o templo no topo. A base tinha cerca de 43 m por 41 m de altura. Croqui do zigurate de Khorsabad. Fonte: http://editorial.cda.ulpgc.es/estructuras/construccion/Fotos/fotos%20 prerromano/Figura14.jpg http://editorial.cda.ulpgc.es/estructuras/construccion/Fotos/fotos%20 prerromano/Figura14.jpg AS PRINCIPAIS CARACTERÍSTICAS DA CONSTRUÇÃO NA MESOPOTÂMIA A CONSTRUÇÃO DO TEMPLO E DO ZIGURATE: O Zigurate: História e Teoria da Arquitetura I - UNIGRANRIO - Professores: Glauci Coelho e Fábio Bruno

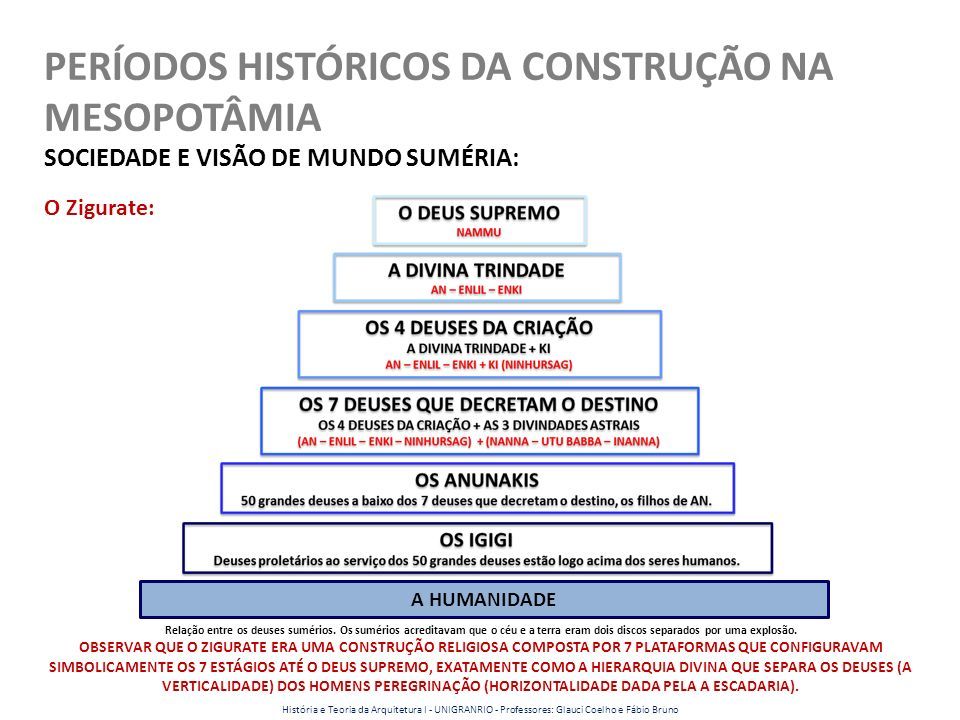

29 PERÍODOS HISTÓRICOS DA CONSTRUÇÃO NA MESOPOTÂMIA SOCIEDADE E VISÃO DE MUNDO SUMÉRIA: Relação entre os deuses sumérios. Os sumérios acreditavam que o céu e a terra eram dois discos separados por uma explosão. OBSERVAR QUE O ZIGURATE ERA UMA CONSTRUÇÃO RELIGIOSA COMPOSTA POR 7 PLATAFORMAS QUE CONFIGURAVAM SIMBOLICAMENTE OS 7 ESTÁGIOS ATÉ O DEUS SUPREMO, EXATAMENTE COMO A HIERARQUIA DIVINA QUE SEPARA OS DEUSES (A VERTICALIDADE) DOS HOMENS PEREGRINAÇÃO (HORIZONTALIDADE DADA PELA A ESCADARIA). A HUMANIDADE História e Teoria da Arquitetura I - UNIGRANRIO - Professores: Glauci Coelho e Fábio Bruno O Zigurate:

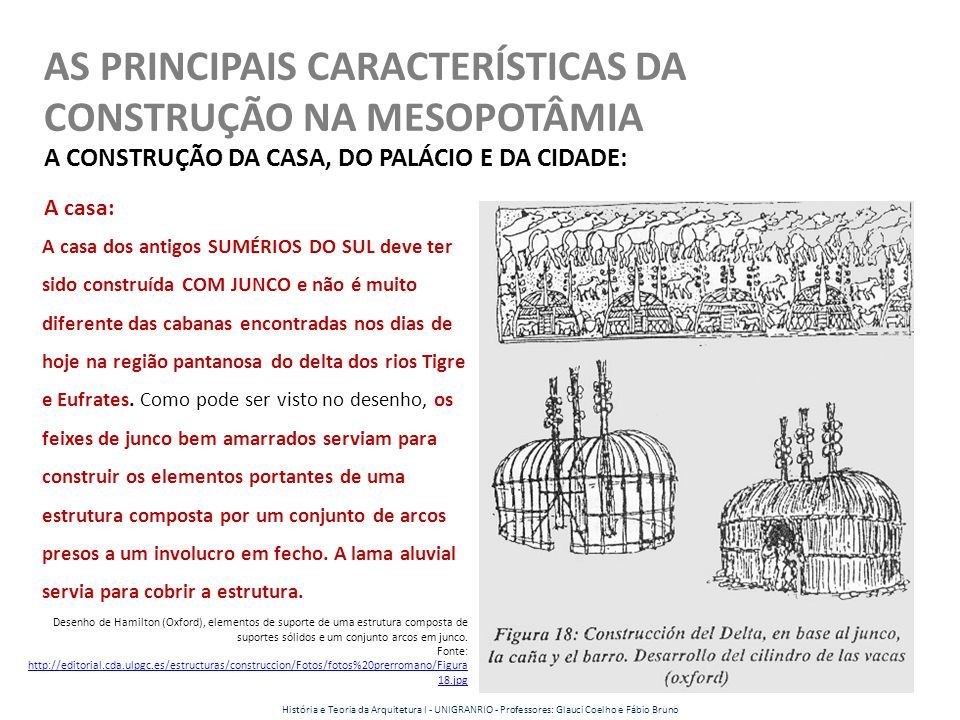

30 Desenho de Hamilton (Oxford), elementos de suporte de uma estrutura composta de suportes sólidos e um conjunto arcos em junco. Fonte: http://editorial.cda.ulpgc.es/estructuras/construccion/Fotos/fotos%20prerromano/Figura 18.jpg http://editorial.cda.ulpgc.es/estructuras/construccion/Fotos/fotos%20prerromano/Figura 18.jpg A casa dos antigos SUMÉRIOS DO SUL deve ter sido construída COM JUNCO e não é muito diferente das cabanas encontradas nos dias de hoje na região pantanosa do delta dos rios Tigre e Eufrates. Como pode ser visto no desenho, os feixes de junco bem amarrados serviam para construir os elementos portantes de uma estrutura composta por um conjunto de arcos presos a um involucro em fecho. A lama aluvial servia para cobrir a estrutura. AS PRINCIPAIS CARACTERÍSTICAS DA CONSTRUÇÃO NA MESOPOTÂMIA A CONSTRUÇÃO DA CASA, DO PALÁCIO E DA CIDADE: História e Teoria da Arquitetura I - UNIGRANRIO - Professores: Glauci Coelho e Fábio Bruno A casa:

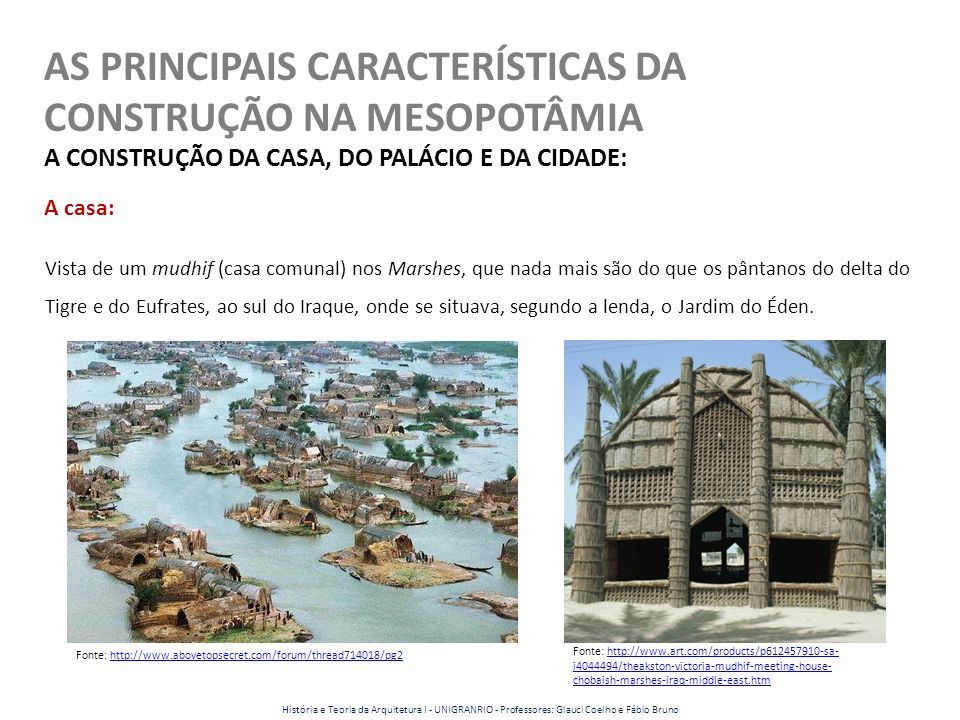

31 Vista de um mudhif (casa comunal) nos Marshes, que nada mais são do que os pântanos do delta do Tigre e do Eufrates, ao sul do Iraque, onde se situava, segundo a lenda, o Jardim do Éden. Fonte: http://www.abovetopsecret.com/forum/thread714018/pg2http://www.abovetopsecret.com/forum/thread714018/pg2 Fonte: http://www.art.com/products/p612457910-sa- i4044494/theakston-victoria-mudhif-meeting-house- chobaish-marshes-iraq-middle-east.htmhttp://www.art.com/products/p612457910-sa- i4044494/theakston-victoria-mudhif-meeting-house- chobaish-marshes-iraq-middle-east.htm AS PRINCIPAIS CARACTERÍSTICAS DA CONSTRUÇÃO NA MESOPOTÂMIA A CONSTRUÇÃO DA CASA, DO PALÁCIO E DA CIDADE: A casa: História e Teoria da Arquitetura I - UNIGRANRIO - Professores: Glauci Coelho e Fábio Bruno

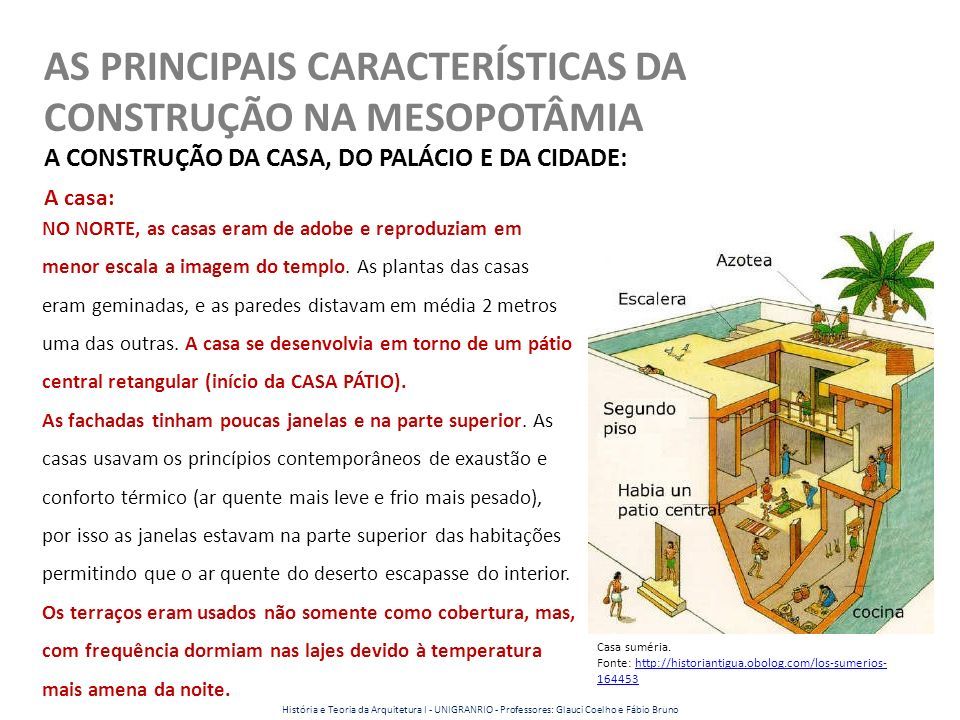

32 Casa suméria. Fonte: http://historiantigua.obolog.com/los-sumerios- 164453http://historiantigua.obolog.com/los-sumerios- 164453 NO NORTE, as casas eram de adobe e reproduziam em menor escala a imagem do templo. As plantas das casas eram geminadas, e as paredes distavam em média 2 metros uma das outras. A casa se desenvolvia em torno de um pátio central retangular (início da CASA PÁTIO). As fachadas tinham poucas janelas e na parte superior. As casas usavam os princípios contemporâneos de exaustão e conforto térmico (ar quente mais leve e frio mais pesado), por isso as janelas estavam na parte superior das habitações permitindo que o ar quente do deserto escapasse do interior. Os terraços eram usados não somente como cobertura, mas, com frequência dormiam nas lajes devido à temperatura mais amena da noite. AS PRINCIPAIS CARACTERÍSTICAS DA CONSTRUÇÃO NA MESOPOTÂMIA A CONSTRUÇÃO DA CASA, DO PALÁCIO E DA CIDADE: História e Teoria da Arquitetura I - UNIGRANRIO - Professores: Glauci Coelho e Fábio Bruno A casa:

33 AS PRINCIPAIS CARACTERÍSTICAS DA CONSTRUÇÃO NA MESOPOTÂMIA A CONSTRUÇÃO DA CASA, DO PALÁCIO E DA CIDADE: As coberturas das casas mesopotâmicas eram apoiadas nas paredes conformadas por dintéis, e podiam ser planas ou ligeiramente curvadas. Usavam troncos de palmeiras recobertos por folhas de palmeiras e lama aluvial. A cúpula se constituía na sobreposição de anéis, dita falsa cúpula, da mesma maneira que as abóbadas eram arcos adintelados, visíveis principalmente em construções funerárias. Padrão de habitação dos povos ubaidianos ou pré-sumérios (primeiros habitantes da Mesopotâmia de Tell al-Ubaid, um montículo de terra a 6Km de Ur). Fonte: http://www.mitologia.templodeapolo.net/imagens_mit.asp?mit=Civiliza%C3%A7%C3% A3o%20Sum%C3%A9ria http://www.mitologia.templodeapolo.net/imagens_mit.asp?mit=Civiliza%C3%A7%C3% A3o%20Sum%C3%A9ria A casa: História e Teoria da Arquitetura I - UNIGRANRIO - Professores: Glauci Coelho e Fábio Bruno

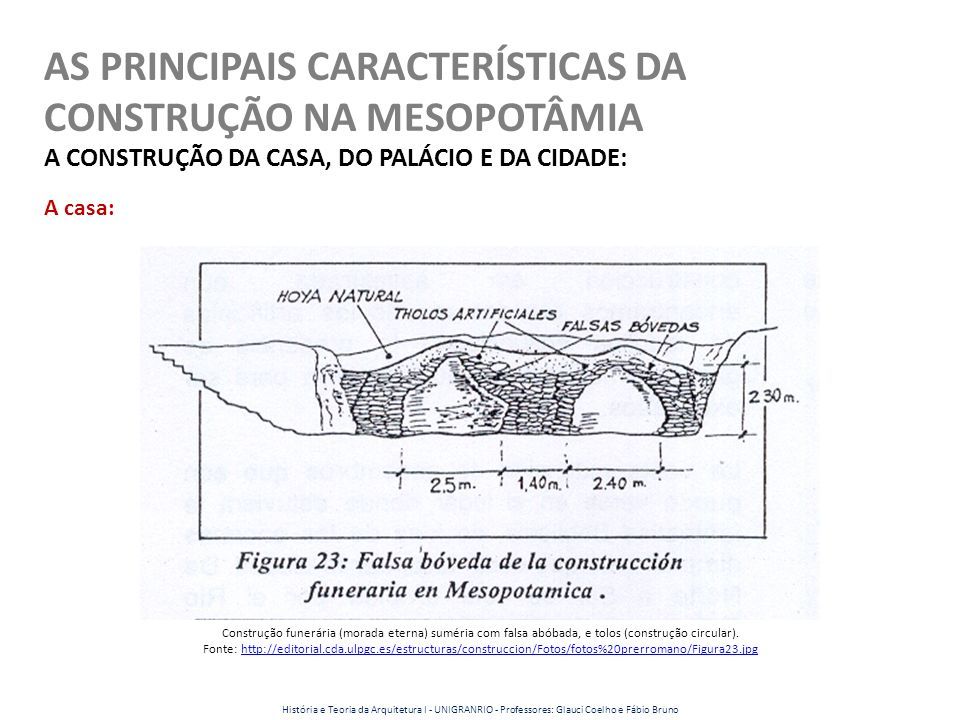

34 AS PRINCIPAIS CARACTERÍSTICAS DA CONSTRUÇÃO NA MESOPOTÂMIA A CONSTRUÇÃO DA CASA, DO PALÁCIO E DA CIDADE: Construção funerária (morada eterna) suméria com falsa abóbada, e tolos (construção circular). Fonte: http://editorial.cda.ulpgc.es/estructuras/construccion/Fotos/fotos%20prerromano/Figura23.jpghttp://editorial.cda.ulpgc.es/estructuras/construccion/Fotos/fotos%20prerromano/Figura23.jpg História e Teoria da Arquitetura I - UNIGRANRIO - Professores: Glauci Coelho e Fábio Bruno A casa:

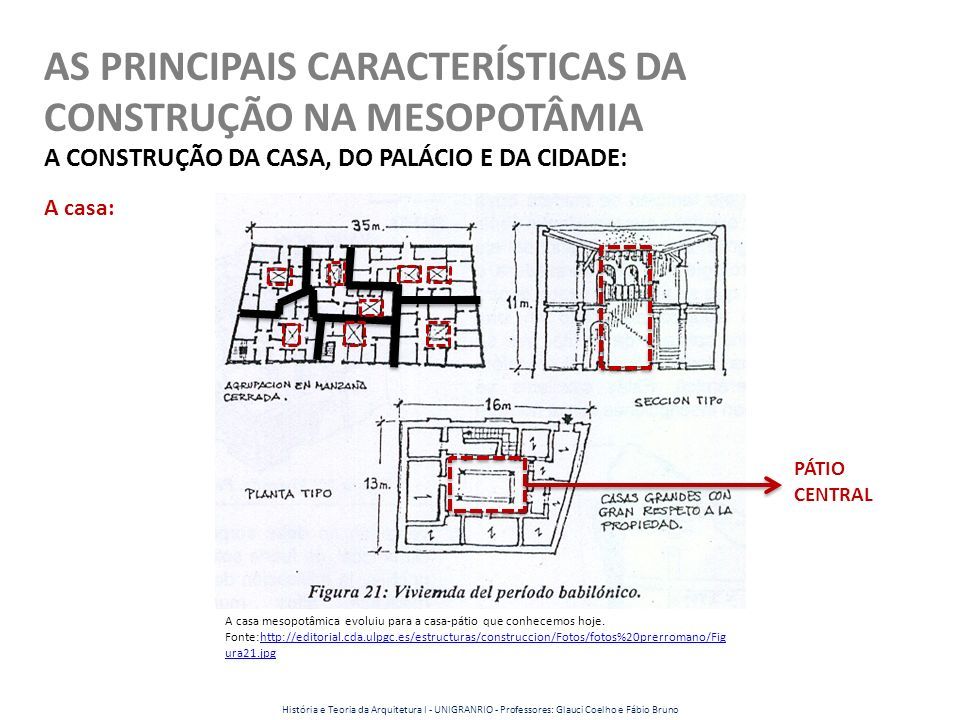

35 A casa mesopotâmica evoluiu para a casa-pátio que conhecemos hoje. Fonte:http://editorial.cda.ulpgc.es/estructuras/construccion/Fotos/fotos%20prerromano/Fig ura21.jpghttp://editorial.cda.ulpgc.es/estructuras/construccion/Fotos/fotos%20prerromano/Fig ura21.jpg PÁTIO CENTRAL AS PRINCIPAIS CARACTERÍSTICAS DA CONSTRUÇÃO NA MESOPOTÂMIA A CONSTRUÇÃO DA CASA, DO PALÁCIO E DA CIDADE: A casa: História e Teoria da Arquitetura I - UNIGRANRIO - Professores: Glauci Coelho e Fábio Bruno

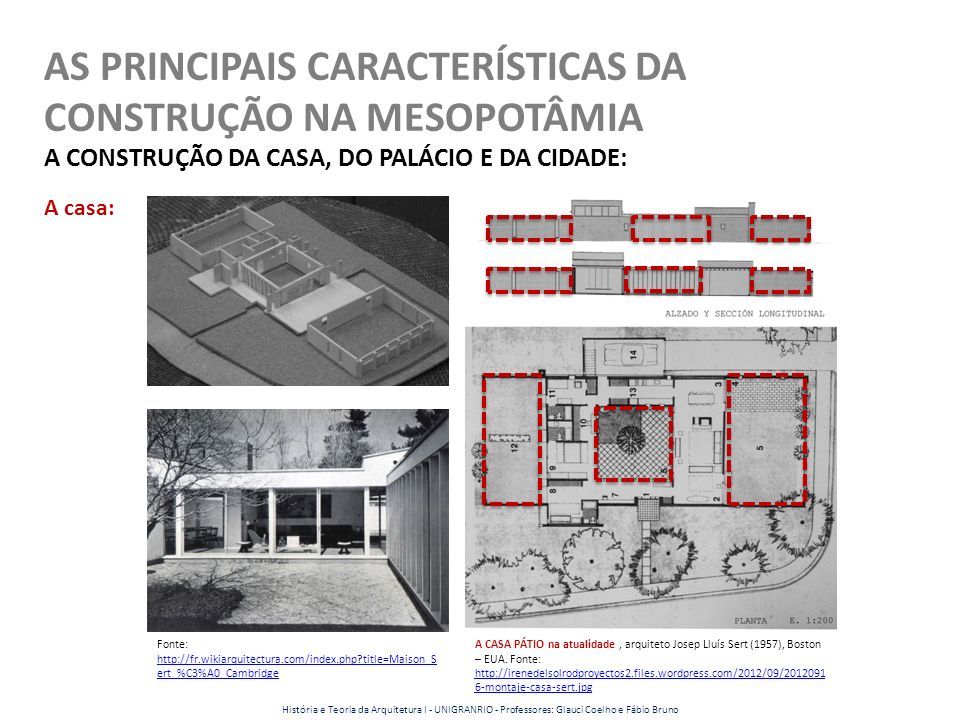

36 A CASA PÁTIO na atualidade, arquiteto Josep Lluís Sert (1957), Boston – EUA. Fonte: http://irenedelsolrodproyectos2.files.wordpress.com/2012/09/2012091 6-montaje-casa-sert.jpg http://irenedelsolrodproyectos2.files.wordpress.com/2012/09/2012091 6-montaje-casa-sert.jpg Fonte: http://fr.wikiarquitectura.com/index.php?title=Maison_S ert_%C3%A0_Cambridge http://fr.wikiarquitectura.com/index.php?title=Maison_S ert_%C3%A0_Cambridge AS PRINCIPAIS CARACTERÍSTICAS DA CONSTRUÇÃO NA MESOPOTÂMIA A CONSTRUÇÃO DA CASA, DO PALÁCIO E DA CIDADE: A casa: História e Teoria da Arquitetura I - UNIGRANRIO - Professores: Glauci Coelho e Fábio Bruno

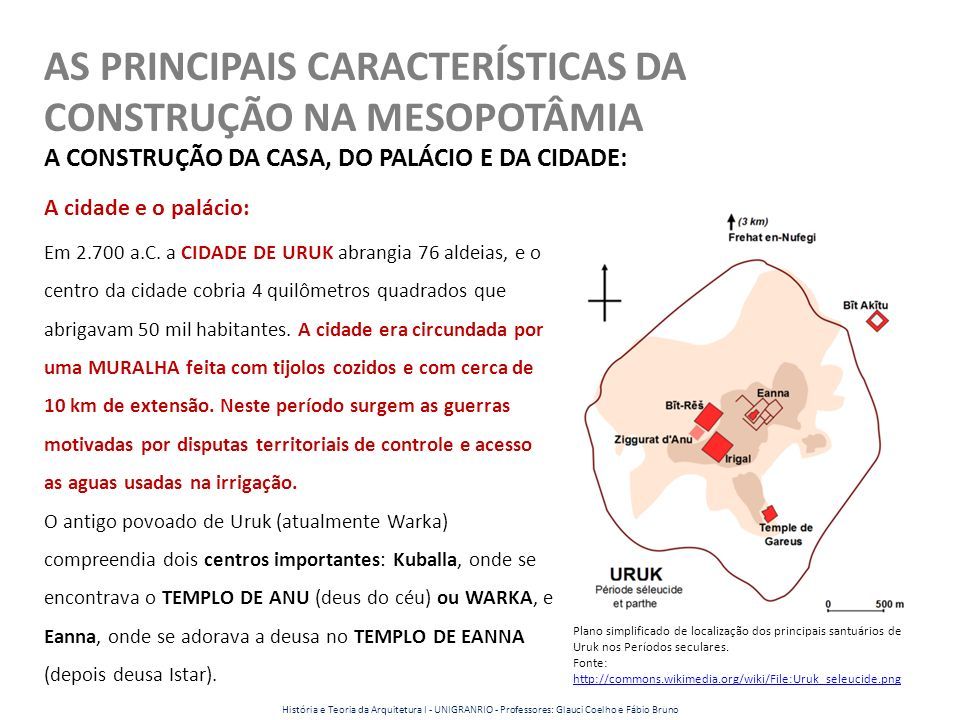

37 AS PRINCIPAIS CARACTERÍSTICAS DA CONSTRUÇÃO NA MESOPOTÂMIA A CONSTRUÇÃO DA CASA, DO PALÁCIO E DA CIDADE: Em 2.700 a.C. a CIDADE DE URUK abrangia 76 aldeias, e o centro da cidade cobria 4 quilômetros quadrados que abrigavam 50 mil habitantes. A cidade era circundada por uma MURALHA feita com tijolos cozidos e com cerca de 10 km de extensão. Neste período surgem as guerras motivadas por disputas territoriais de controle e acesso as aguas usadas na irrigação. O antigo povoado de Uruk (atualmente Warka) compreendia dois centros importantes: Kuballa, onde se encontrava o TEMPLO DE ANU (deus do céu) ou WARKA, e Eanna, onde se adorava a deusa no TEMPLO DE EANNA (depois deusa Istar). Plano simplificado de localização dos principais santuários de Uruk nos Períodos seculares. Fonte: http://commons.wikimedia.org/wiki/File:Uruk_seleucide.png http://commons.wikimedia.org/wiki/File:Uruk_seleucide.png História e Teoria da Arquitetura I - UNIGRANRIO - Professores: Glauci Coelho e Fábio Bruno A cidade e o palácio:

38 AS PRINCIPAIS CARACTERÍSTICAS DA CONSTRUÇÃO NA MESOPOTÂMIA A CONSTRUÇÃO DA CASA, DO PALÁCIO E DA CIDADE: O COMPLEXO DO TEMPLO DE EANNA possuía muralhas e colunas construídas de tijolos pequenos de seção quadrada e eram cobertos com uma grossa camada de adobe, onde se colocavam pequenos cones de argila cozida e pintados de vermelho, branco e preto. A construção do TEMPLO DE PEDRA é feita tanto de adobe, como de pedra. Possui uma frente que se abre para o pátio dos cones que acontece em oito colunas de mais de 2 metros de diâmetro. No complexo existe também vários edifícios retangulares tripartidos, alguns com uma sala central em forma de cruz e outros com complexos arcos e contrafortes. Exemplo do revestimento em cones. Fonte: http://en.wikipedia.org/wiki/File:Pergamonmuseum_ Inanna_01.jpg http://en.wikipedia.org/wiki/File:Pergamonmuseum_ Inanna_01.jpg A cidade e o palácio: História e Teoria da Arquitetura I - UNIGRANRIO - Professores: Glauci Coelho e Fábio Bruno

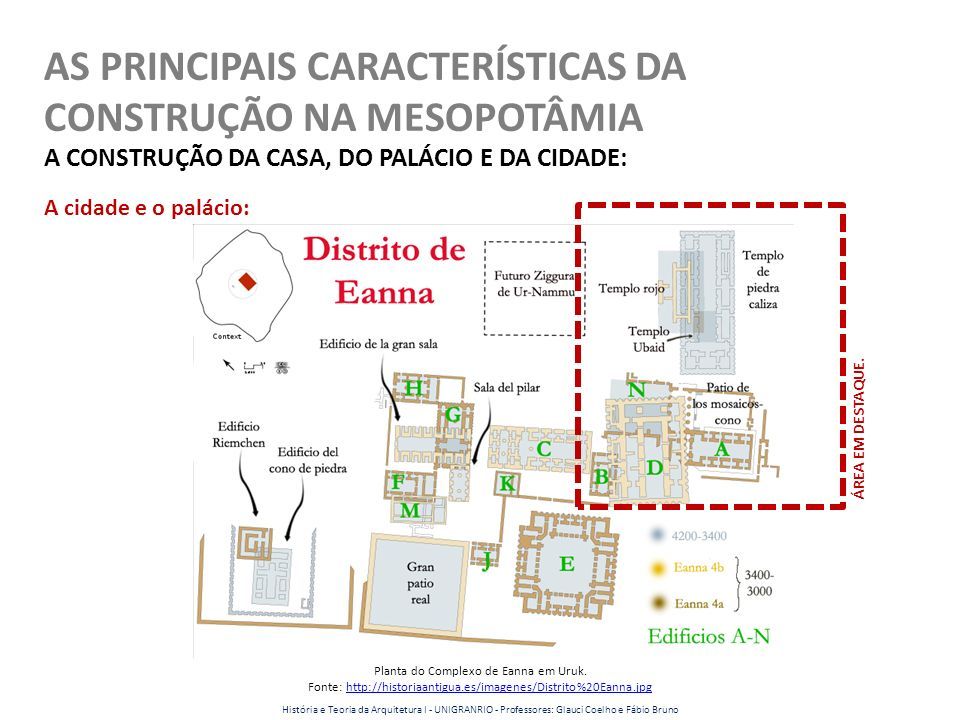

39 AS PRINCIPAIS CARACTERÍSTICAS DA CONSTRUÇÃO NA MESOPOTÂMIA A CONSTRUÇÃO DA CASA, DO PALÁCIO E DA CIDADE: Planta do Complexo de Eanna em Uruk. Fonte: http://historiaantigua.es/imagenes/Distrito%20Eanna.jpghttp://historiaantigua.es/imagenes/Distrito%20Eanna.jpg ÁREA EM DESTAQUE. A cidade e o palácio: História e Teoria da Arquitetura I - UNIGRANRIO - Professores: Glauci Coelho e Fábio Bruno

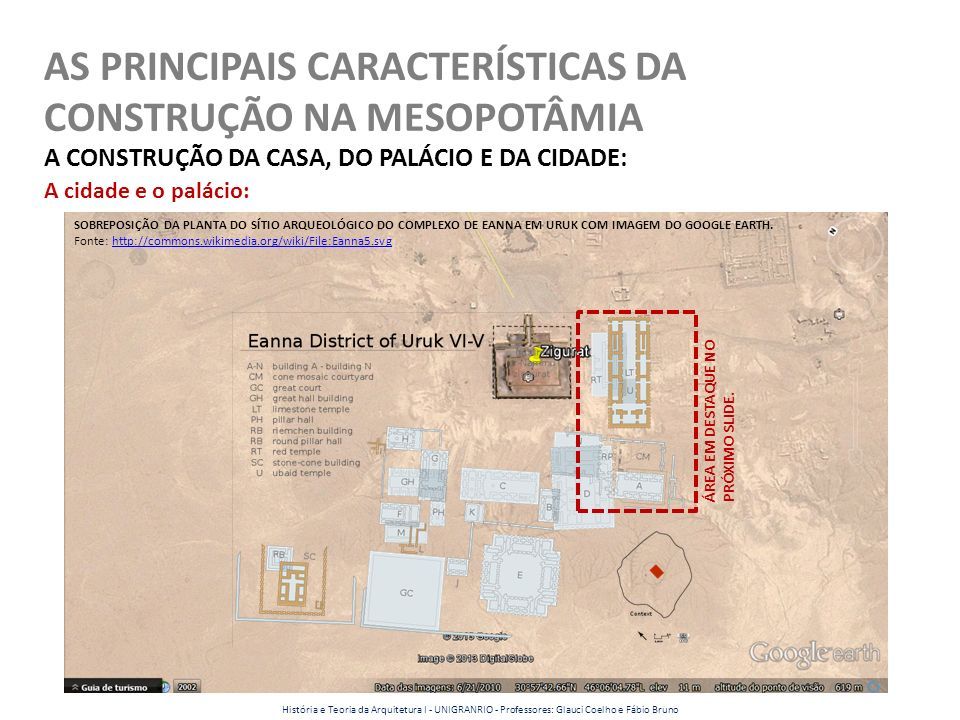

40 AS PRINCIPAIS CARACTERÍSTICAS DA CONSTRUÇÃO NA MESOPOTÂMIA A CONSTRUÇÃO DA CASA, DO PALÁCIO E DA CIDADE: SOBREPOSIÇÃO DA PLANTA DO SÍTIO ARQUEOLÓGICO DO COMPLEXO DE EANNA EM URUK COM IMAGEM DO GOOGLE EARTH. Fonte: http://commons.wikimedia.org/wiki/File:Eanna5.svghttp://commons.wikimedia.org/wiki/File:Eanna5.svg ÁREA EM DESTAQUE NO PRÓXIMO SLIDE. A cidade e o palácio: História e Teoria da Arquitetura I - UNIGRANRIO - Professores: Glauci Coelho e Fábio Bruno

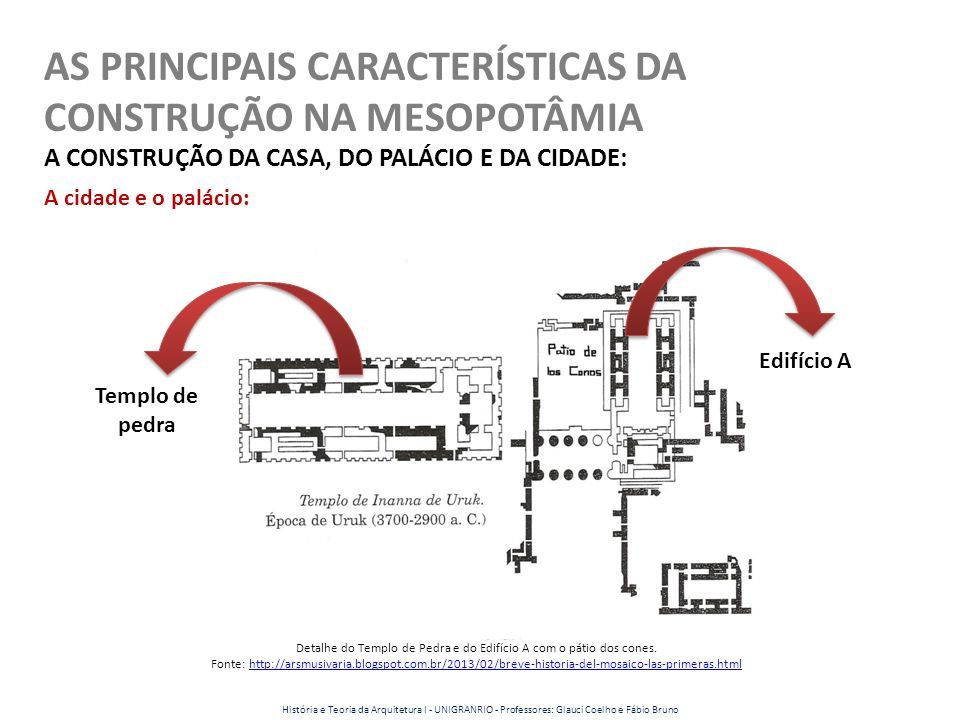

41 AS PRINCIPAIS CARACTERÍSTICAS DA CONSTRUÇÃO NA MESOPOTÂMIA A CONSTRUÇÃO DA CASA, DO PALÁCIO E DA CIDADE: Edifício A Templo de pedra Detalhe do Templo de Pedra e do Edifício A com o pátio dos cones. Fonte: http://arsmusivaria.blogspot.com.br/2013/02/breve-historia-del-mosaico-las-primeras.htmlhttp://arsmusivaria.blogspot.com.br/2013/02/breve-historia-del-mosaico-las-primeras.html A cidade e o palácio: História e Teoria da Arquitetura I - UNIGRANRIO - Professores: Glauci Coelho e Fábio Bruno

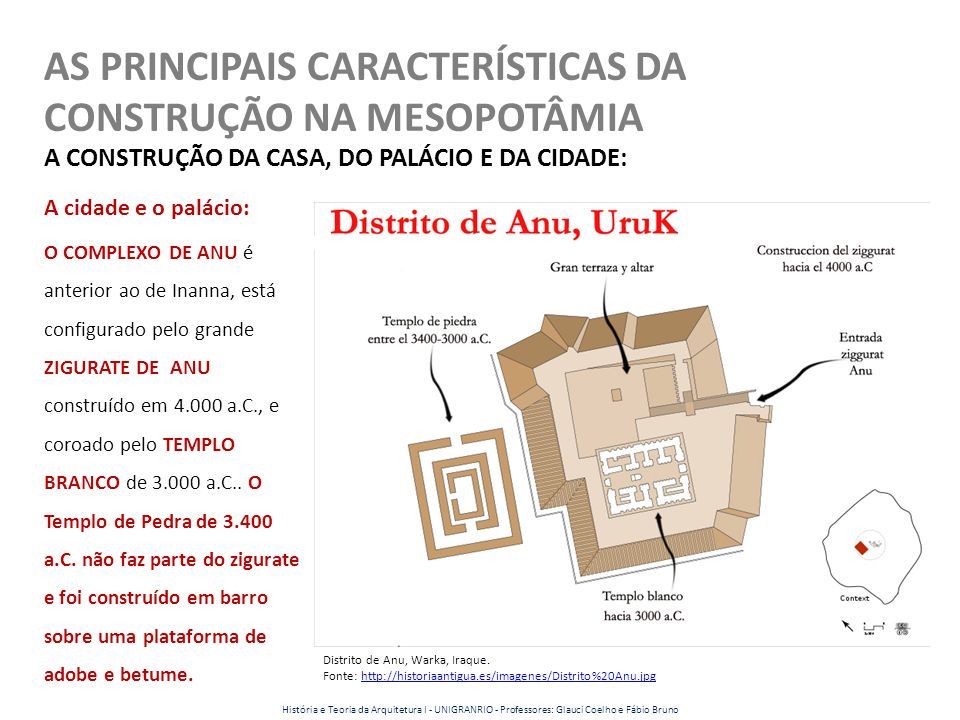

42 AS PRINCIPAIS CARACTERÍSTICAS DA CONSTRUÇÃO NA MESOPOTÂMIA O COMPLEXO DE ANU é anterior ao de Inanna, está configurado pelo grande ZIGURATE DE ANU construído em 4.000 a.C., e coroado pelo TEMPLO BRANCO de 3.000 a.C.. O Templo de Pedra de 3.400 a.C. não faz parte do zigurate e foi construído em barro sobre uma plataforma de adobe e betume. Distrito de Anu, Warka, Iraque. Fonte: http://historiaantigua.es/imagenes/Distrito%20Anu.jpghttp://historiaantigua.es/imagenes/Distrito%20Anu.jpg A CONSTRUÇÃO DA CASA, DO PALÁCIO E DA CIDADE: A cidade e o palácio: História e Teoria da Arquitetura I - UNIGRANRIO - Professores: Glauci Coelho e Fábio Bruno

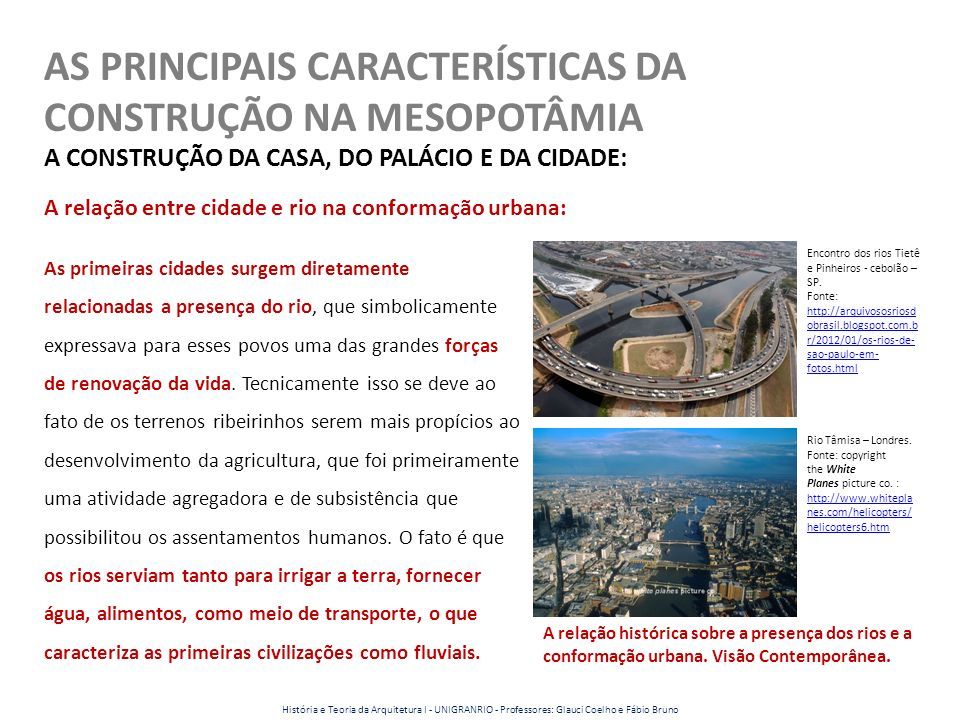

43 AS PRINCIPAIS CARACTERÍSTICAS DA CONSTRUÇÃO NA MESOPOTÂMIA A relação entre cidade e rio na conformação urbana: As primeiras cidades surgem diretamente relacionadas a presença do rio, que simbolicamente expressava para esses povos uma das grandes forças de renovação da vida. Tecnicamente isso se deve ao fato de os terrenos ribeirinhos serem mais propícios ao desenvolvimento da agricultura, que foi primeiramente uma atividade agregadora e de subsistência que possibilitou os assentamentos humanos. O fato é que os rios serviam tanto para irrigar a terra, fornecer água, alimentos, como meio de transporte, o que caracteriza as primeiras civilizações como fluviais. Encontro dos rios Tietê e Pinheiros - cebolão – SP. Fonte: http://arquivososriosd obrasil.blogspot.com.b r/2012/01/os-rios-de- sao-paulo-em- fotos.html http://arquivososriosd obrasil.blogspot.com.b r/2012/01/os-rios-de- sao-paulo-em- fotos.html Rio Tâmisa – Londres. Fonte: copyright the White Planes picture co. : http://www.whitepla nes.com/helicopters/ helicopters6.htm http://www.whitepla nes.com/helicopters/ helicopters6.htm A relação histórica sobre a presença dos rios e a conformação urbana. Visão Contemporânea. A CONSTRUÇÃO DA CASA, DO PALÁCIO E DA CIDADE: História e Teoria da Arquitetura I - UNIGRANRIO - Professores: Glauci Coelho e Fábio Bruno

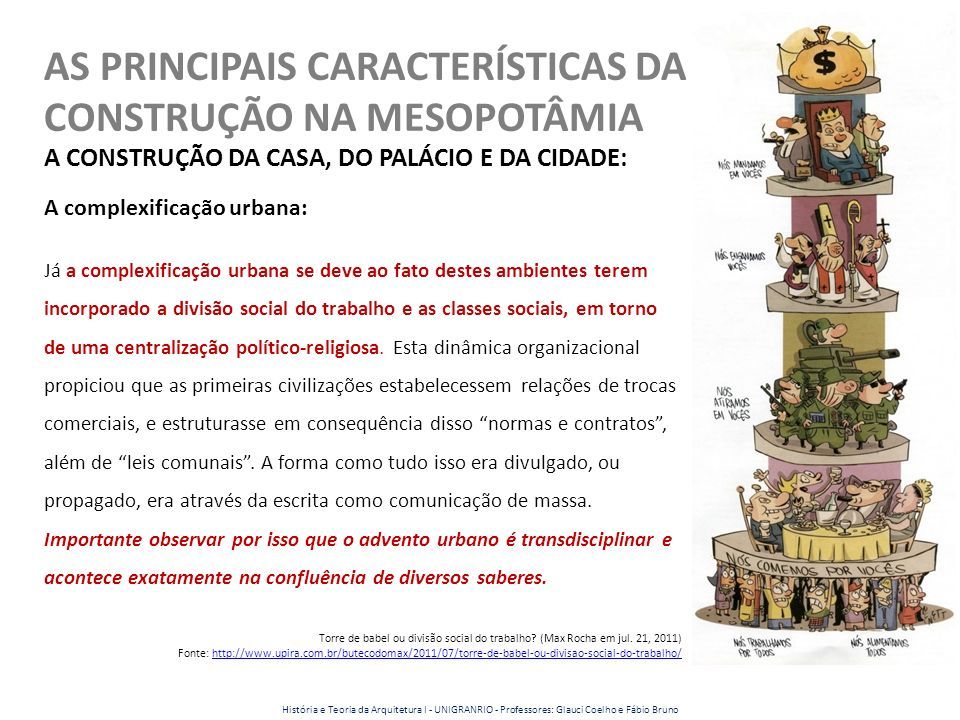

44 AS PRINCIPAIS CARACTERÍSTICAS DA CONSTRUÇÃO NA MESOPOTÂMIA A complexificação urbana: Torre de babel ou divisão social do trabalho? (Max Rocha em jul. 21, 2011) Fonte: http://www.upira.com.br/butecodomax/2011/07/torre-de-babel-ou-divisao-social-do-trabalho/http://www.upira.com.br/butecodomax/2011/07/torre-de-babel-ou-divisao-social-do-trabalho/ A CONSTRUÇÃO DA CASA, DO PALÁCIO E DA CIDADE: Já a complexificação urbana se deve ao fato destes ambientes terem incorporado a divisão social do trabalho e as classes sociais, em torno de uma centralização político-religiosa. Esta dinâmica organizacional propiciou que as primeiras civilizações estabelecessem relações de trocas comerciais, e estruturasse em consequência disso “normas e contratos”, além de “leis comunais”. A forma como tudo isso era divulgado, ou propagado, era através da escrita como comunicação de massa. Importante observar por isso que o advento urbano é transdisciplinar e acontece exatamente na confluência de diversos saberes. História e Teoria da Arquitetura I - UNIGRANRIO - Professores: Glauci Coelho e Fábio Bruno

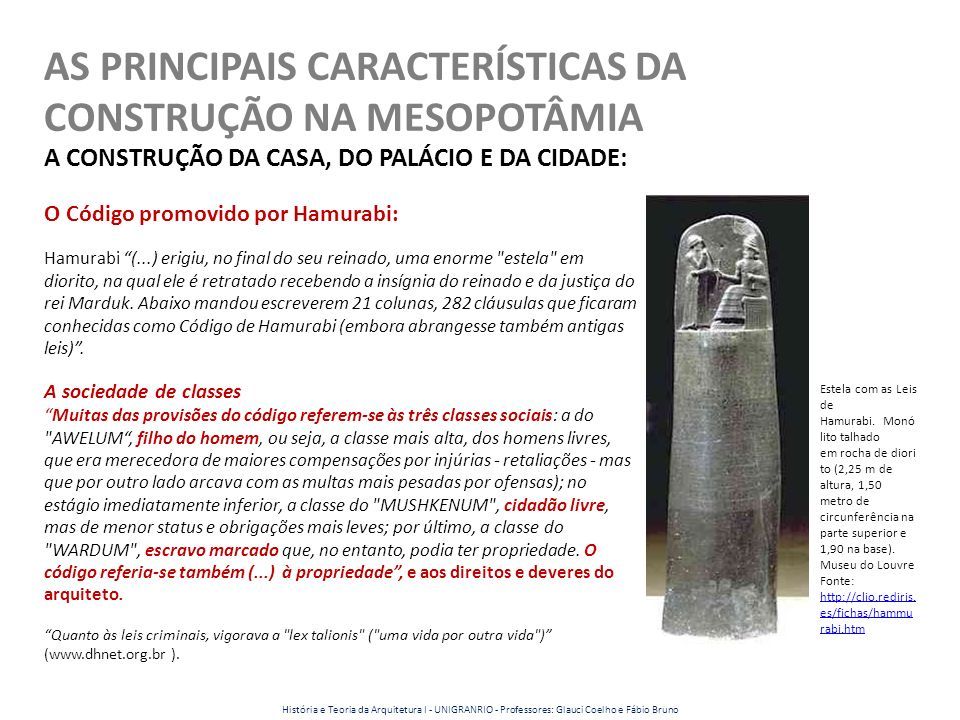

45 AS PRINCIPAIS CARACTERÍSTICAS DA CONSTRUÇÃO NA MESOPOTÂMIA O Código promovido por Hamurabi: Hamurabi “(...) erigiu, no final do seu reinado, uma enorme "estela" em diorito, na qual ele é retratado recebendo a insígnia do reinado e da justiça do rei Marduk. Abaixo mandou escreverem 21 colunas, 282 cláusulas que ficaram conhecidas como Código de Hamurabi (embora abrangesse também antigas leis)”. A sociedade de classes “Muitas das provisões do código referem-se às três classes sociais: a do "AWELUM“, filho do homem, ou seja, a classe mais alta, dos homens livres, que era merecedora de maiores compensações por injúrias - retaliações - mas que por outro lado arcava com as multas mais pesadas por ofensas); no estágio imediatamente inferior, a classe do "MUSHKENUM", cidadão livre, mas de menor status e obrigações mais leves; por último, a classe do "WARDUM", escravo marcado que, no entanto, podia ter propriedade. O código referia-se também (...) à propriedade”, e aos direitos e deveres do arquiteto. “Quanto às leis criminais, vigorava a "lex talionis" ("uma vida por outra vida")” (www.dhnet.org.br ). Estela com as Leis de Hamurabi. Monó lito talhado em rocha de diori to (2,25 m de altura, 1,50 metro de circunferência na parte superior e 1,90 na base). Museu do Louvre Fonte: http://clio.rediris. es/fichas/hammu rabi.htm http://clio.rediris. es/fichas/hammu rabi.htm A CONSTRUÇÃO DA CASA, DO PALÁCIO E DA CIDADE: História e Teoria da Arquitetura I - UNIGRANRIO - Professores: Glauci Coelho e Fábio Bruno

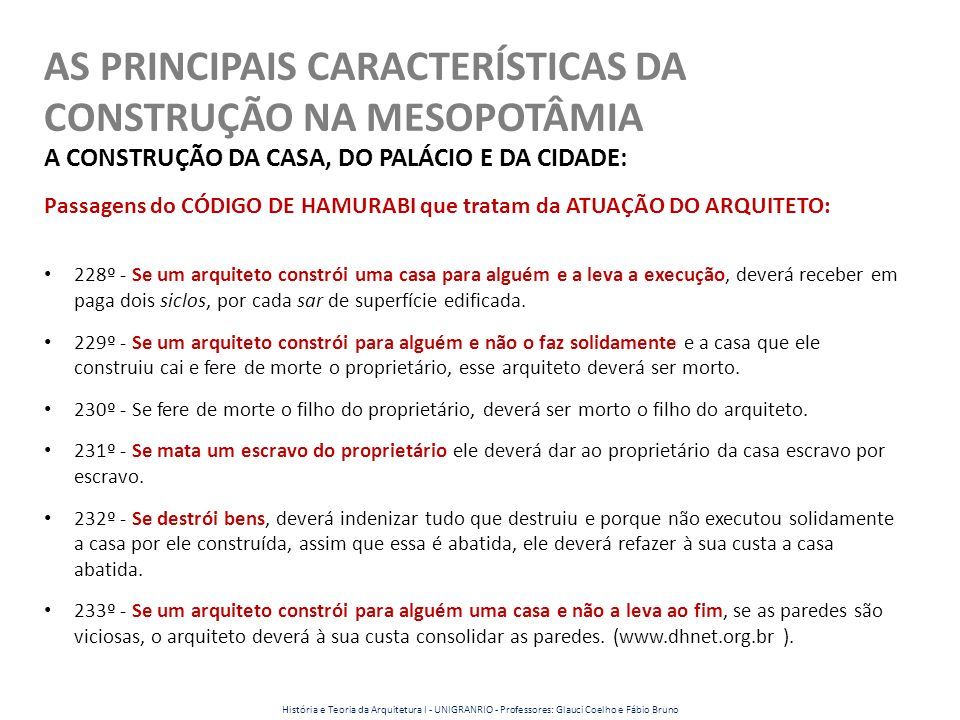

46 AS PRINCIPAIS CARACTERÍSTICAS DA CONSTRUÇÃO NA MESOPOTÂMIA Passagens do CÓDIGO DE HAMURABI que tratam da ATUAÇÃO DO ARQUITETO: 228º - Se um arquiteto constrói uma casa para alguém e a leva a execução, deverá receber em paga dois siclos, por cada sar de superfície edificada. 229º - Se um arquiteto constrói para alguém e não o faz solidamente e a casa que ele construiu cai e fere de morte o proprietário, esse arquiteto deverá ser morto. 230º - Se fere de morte o filho do proprietário, deverá ser morto o filho do arquiteto. 231º - Se mata um escravo do proprietário ele deverá dar ao proprietário da casa escravo por escravo. 232º - Se destrói bens, deverá indenizar tudo que destruiu e porque não executou solidamente a casa por ele construída, assim que essa é abatida, ele deverá refazer à sua custa a casa abatida. 233º - Se um arquiteto constrói para alguém uma casa e não a leva ao fim, se as paredes são viciosas, o arquiteto deverá à sua custa consolidar as paredes. (www.dhnet.org.br ). A CONSTRUÇÃO DA CASA, DO PALÁCIO E DA CIDADE: História e Teoria da Arquitetura I - UNIGRANRIO - Professores: Glauci Coelho e Fábio Bruno

47 AS PRINCIPAIS CARACTERÍSTICAS DA CONSTRUÇÃO NA MESOPOTÂMIA A CONSTRUÇÃO DA CASA, DO PALÁCIO E DA CIDADE: Reconstrução do mapa da Babilônia, na época de Nabucodonosor II e a relação com o rio Eufrates. Fonte: http://www.historia.templodeapolo.net/governantes_ver.asp?cod_governante= 16&value=Nabucodonosor%20II&civ=Civiliza%C3%A7%C3%A3o%20Babil%C3%B4 nica&sede=Babel http://www.historia.templodeapolo.net/governantes_ver.asp?cod_governante= 16&value=Nabucodonosor%20II&civ=Civiliza%C3%A7%C3%A3o%20Babil%C3%B4 nica&sede=Babel Concepção artística da vista aérea sobre o portão de Ishtar, na babilônia. Fonte: http://www.historia.templodeapolo.net/governantes_ver.asp?cod_governant e=16&value=Nabucodonosor%20II&civ=Civiliza%C3%A7%C3%A3o%20Babil% C3%B4nica&sede=Babel http://www.historia.templodeapolo.net/governantes_ver.asp?cod_governant e=16&value=Nabucodonosor%20II&civ=Civiliza%C3%A7%C3%A3o%20Babil% C3%B4nica&sede=Babel A cidade e o palácio: História e Teoria da Arquitetura I - UNIGRANRIO - Professores: Glauci Coelho e Fábio Bruno

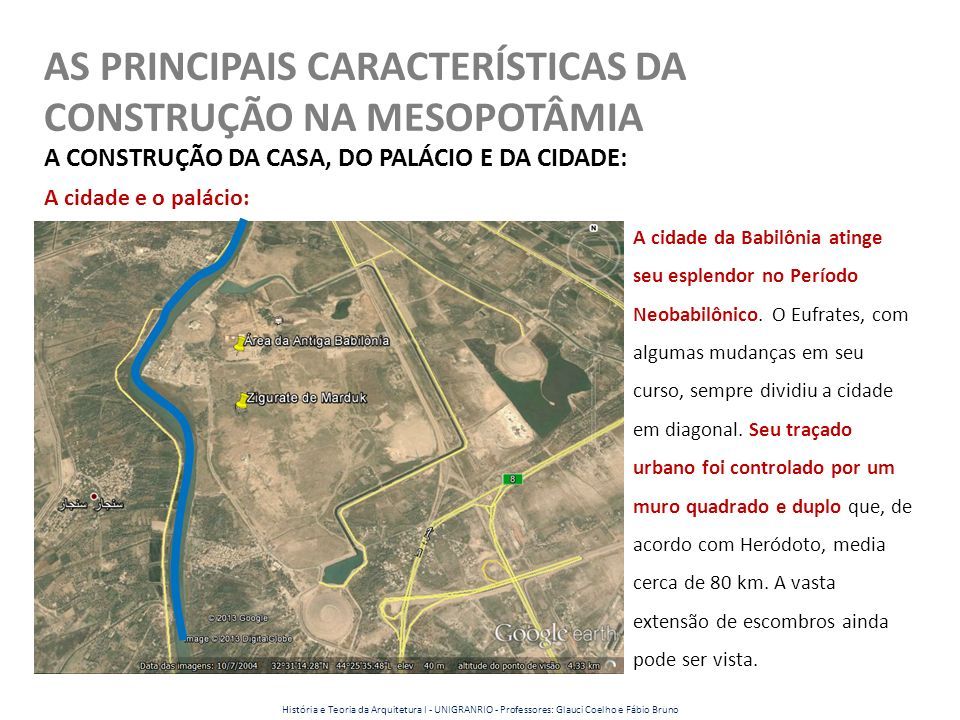

48 AS PRINCIPAIS CARACTERÍSTICAS DA CONSTRUÇÃO NA MESOPOTÂMIA A CONSTRUÇÃO DA CASA, DO PALÁCIO E DA CIDADE: A cidade da Babilônia atinge seu esplendor no Período Neobabilônico. O Eufrates, com algumas mudanças em seu curso, sempre dividiu a cidade em diagonal. Seu traçado urbano foi controlado por um muro quadrado e duplo que, de acordo com Heródoto, media cerca de 80 km. A vasta extensão de escombros ainda pode ser vista. A cidade e o palácio: História e Teoria da Arquitetura I - UNIGRANRIO - Professores: Glauci Coelho e Fábio Bruno

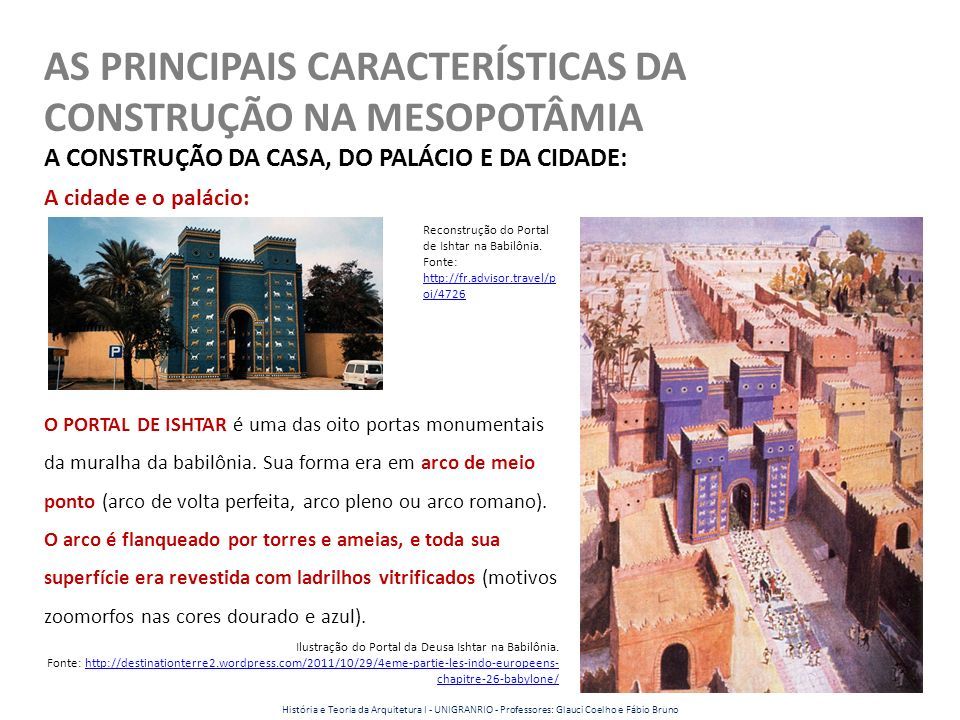

49 AS PRINCIPAIS CARACTERÍSTICAS DA CONSTRUÇÃO NA MESOPOTÂMIA A CONSTRUÇÃO DA CASA, DO PALÁCIO E DA CIDADE: Ilustração do Portal da Deusa Ishtar na Babilônia. Fonte: http://destinationterre2.wordpress.com/2011/10/29/4eme-partie-les-indo-europeens- chapitre-26-babylone/http://destinationterre2.wordpress.com/2011/10/29/4eme-partie-les-indo-europeens- chapitre-26-babylone/ O PORTAL DE ISHTAR é uma das oito portas monumentais da muralha da babilônia. Sua forma era em arco de meio ponto (arco de volta perfeita, arco pleno ou arco romano). O arco é flanqueado por torres e ameias, e toda sua superfície era revestida com ladrilhos vitrificados (motivos zoomorfos nas cores dourado e azul). Reconstrução do Portal de Ishtar na Babilônia. Fonte: http://fr.advisor.travel/p oi/4726 http://fr.advisor.travel/p oi/4726 A cidade e o palácio: História e Teoria da Arquitetura I - UNIGRANRIO - Professores: Glauci Coelho e Fábio Bruno

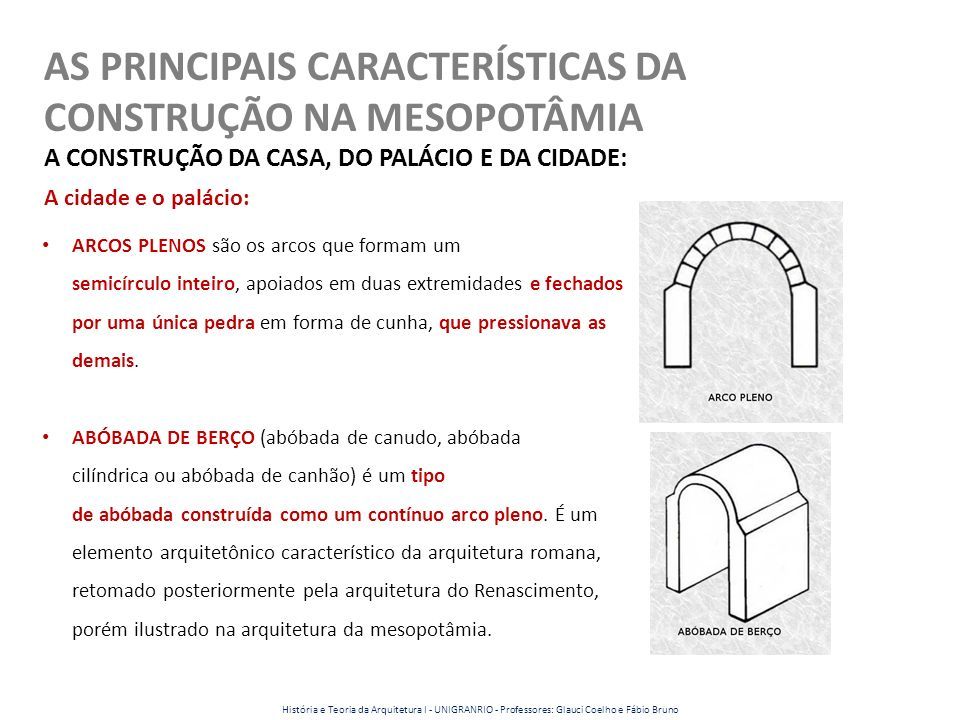

50 AS PRINCIPAIS CARACTERÍSTICAS DA CONSTRUÇÃO NA MESOPOTÂMIA A CONSTRUÇÃO DA CASA, DO PALÁCIO E DA CIDADE: ARCOS PLENOS são os arcos que formam um semicírculo inteiro, apoiados em duas extremidades e fechados por uma única pedra em forma de cunha, que pressionava as demais. ABÓBADA DE BERÇO (abóbada de canudo, abóbada cilíndrica ou abóbada de canhão) é um tipo de abóbada construída como um contínuo arco pleno. É um elemento arquitetônico característico da arquitetura romana, retomado posteriormente pela arquitetura do Renascimento, porém ilustrado na arquitetura da mesopotâmia. A cidade e o palácio: História e Teoria da Arquitetura I - UNIGRANRIO - Professores: Glauci Coelho e Fábio Bruno

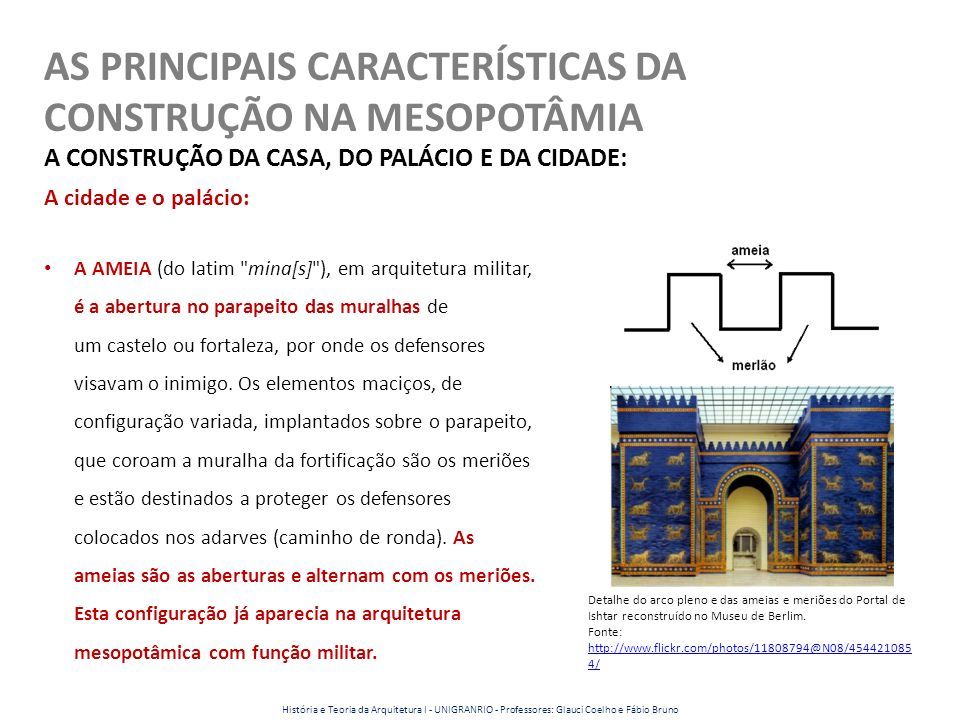

51 AS PRINCIPAIS CARACTERÍSTICAS DA CONSTRUÇÃO NA MESOPOTÂMIA A CONSTRUÇÃO DA CASA, DO PALÁCIO E DA CIDADE: A AMEIA (do latim "mina[s]"), em arquitetura militar, é a abertura no parapeito das muralhas de um castelo ou fortaleza, por onde os defensores visavam o inimigo. Os elementos maciços, de configuração variada, implantados sobre o parapeito, que coroam a muralha da fortificação são os meriões e estão destinados a proteger os defensores colocados nos adarves (caminho de ronda). As ameias são as aberturas e alternam com os meriões. Esta configuração já aparecia na arquitetura mesopotâmica com função militar. Detalhe do arco pleno e das ameias e meriões do Portal de Ishtar reconstruído no Museu de Berlim. Fonte: http://www.flickr.com/photos/11808794@N08/454421085 4/ http://www.flickr.com/photos/11808794@N08/454421085 4/ A cidade e o palácio: História e Teoria da Arquitetura I - UNIGRANRIO - Professores: Glauci Coelho e Fábio Bruno

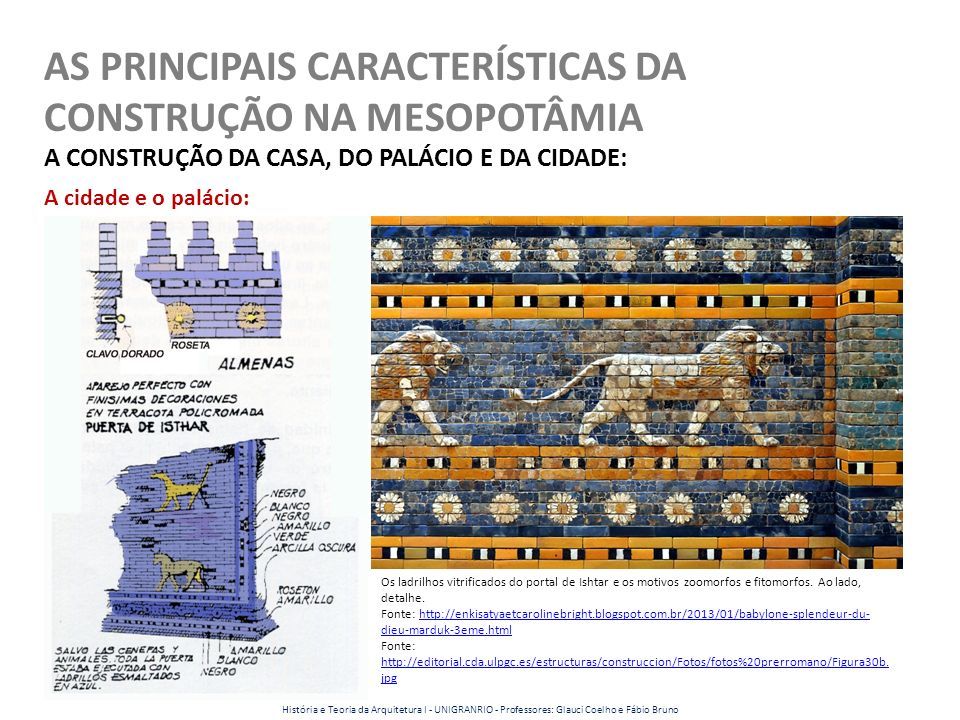

52 AS PRINCIPAIS CARACTERÍSTICAS DA CONSTRUÇÃO NA MESOPOTÂMIA A CONSTRUÇÃO DA CASA, DO PALÁCIO E DA CIDADE: Os ladrilhos vitrificados do portal de Ishtar e os motivos zoomorfos e fitomorfos. Ao lado, detalhe. Fonte: http://enkisatyaetcarolinebright.blogspot.com.br/2013/01/babylone-splendeur-du- dieu-marduk-3eme.htmlhttp://enkisatyaetcarolinebright.blogspot.com.br/2013/01/babylone-splendeur-du- dieu-marduk-3eme.html Fonte: http://editorial.cda.ulpgc.es/estructuras/construccion/Fotos/fotos%20prerromano/Figura30b. jpg http://editorial.cda.ulpgc.es/estructuras/construccion/Fotos/fotos%20prerromano/Figura30b. jpg A cidade e o palácio: História e Teoria da Arquitetura I - UNIGRANRIO - Professores: Glauci Coelho e Fábio Bruno

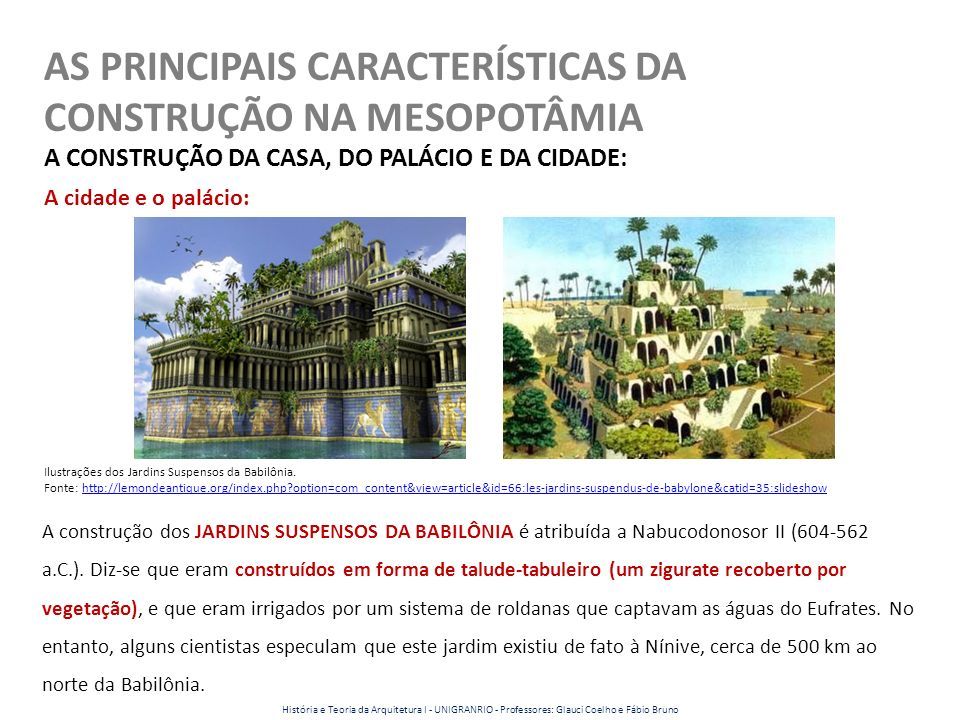

53 AS PRINCIPAIS CARACTERÍSTICAS DA CONSTRUÇÃO NA MESOPOTÂMIA A CONSTRUÇÃO DA CASA, DO PALÁCIO E DA CIDADE: A construção dos JARDINS SUSPENSOS DA BABILÔNIA é atribuída a Nabucodonosor II (604-562 a.C.). Diz-se que eram construídos em forma de talude-tabuleiro (um zigurate recoberto por vegetação), e que eram irrigados por um sistema de roldanas que captavam as águas do Eufrates. No entanto, alguns cientistas especulam que este jardim existiu de fato à Nínive, cerca de 500 km ao norte da Babilônia. Ilustrações dos Jardins Suspensos da Babilônia. Fonte: http://lemondeantique.org/index.php?option=com_content&view=article&id=66:les-jardins-suspendus-de-babylone&catid=35:slideshowhttp://lemondeantique.org/index.php?option=com_content&view=article&id=66:les-jardins-suspendus-de-babylone&catid=35:slideshow A cidade e o palácio: História e Teoria da Arquitetura I - UNIGRANRIO - Professores: Glauci Coelho e Fábio Bruno

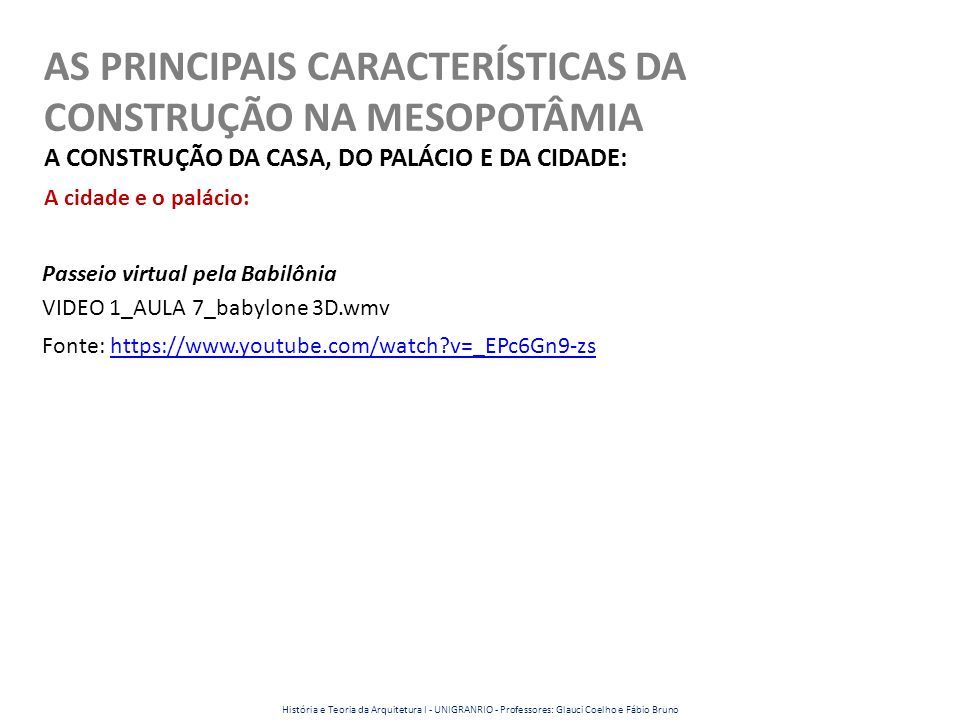

54 AS PRINCIPAIS CARACTERÍSTICAS DA CONSTRUÇÃO NA MESOPOTÂMIA A CONSTRUÇÃO DA CASA, DO PALÁCIO E DA CIDADE: A cidade e o palácio: Passeio virtual pela Babilônia VIDEO 1_AULA 7_babylone 3D.wmv Fonte: https://www.youtube.com/watch?v=_EPc6Gn9-zshttps://www.youtube.com/watch?v=_EPc6Gn9-zs História e Teoria da Arquitetura I - UNIGRANRIO - Professores: Glauci Coelho e Fábio Bruno

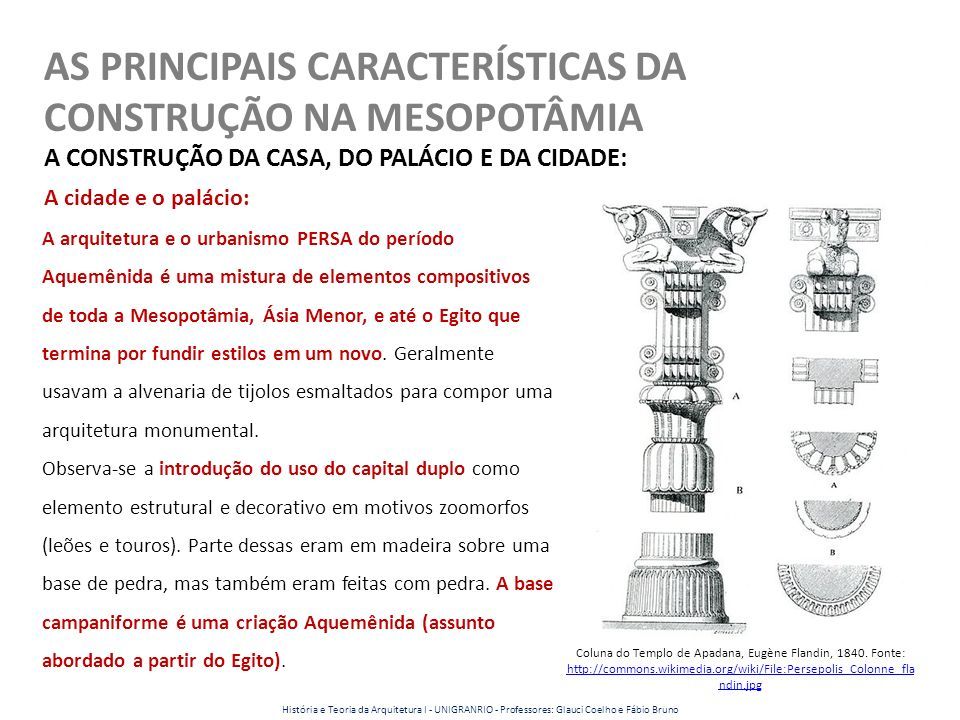

55 AS PRINCIPAIS CARACTERÍSTICAS DA CONSTRUÇÃO NA MESOPOTÂMIA A CONSTRUÇÃO DA CASA, DO PALÁCIO E DA CIDADE: A arquitetura e o urbanismo PERSA do período Aquemênida é uma mistura de elementos compositivos de toda a Mesopotâmia, Ásia Menor, e até o Egito que termina por fundir estilos em um novo. Geralmente usavam a alvenaria de tijolos esmaltados para compor uma arquitetura monumental. Observa-se a introdução do uso do capital duplo como elemento estrutural e decorativo em motivos zoomorfos (leões e touros). Parte dessas eram em madeira sobre uma base de pedra, mas também eram feitas com pedra. A base campaniforme é uma criação Aquemênida (assunto abordado a partir do Egito). Coluna do Templo de Apadana, Eugène Flandin, 1840. Fonte: http://commons.wikimedia.org/wiki/File:Persepolis_Colonne_fla ndin.jpg http://commons.wikimedia.org/wiki/File:Persepolis_Colonne_fla ndin.jpg A cidade e o palácio: História e Teoria da Arquitetura I - UNIGRANRIO - Professores: Glauci Coelho e Fábio Bruno

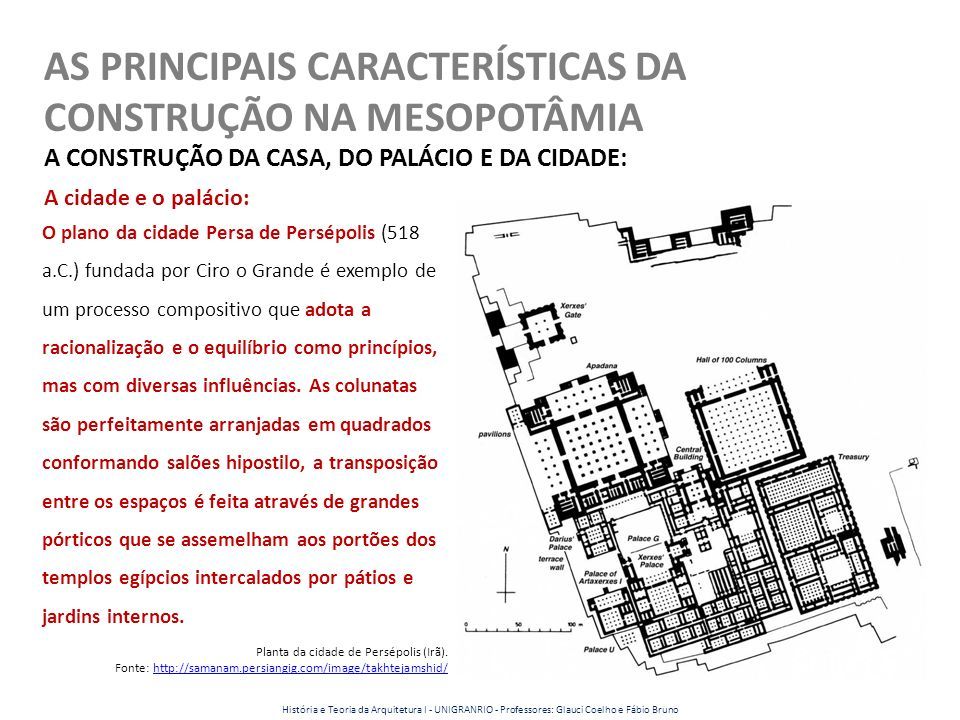

56 AS PRINCIPAIS CARACTERÍSTICAS DA CONSTRUÇÃO NA MESOPOTÂMIA A CONSTRUÇÃO DA CASA, DO PALÁCIO E DA CIDADE: O plano da cidade Persa de Persépolis (518 a.C.) fundada por Ciro o Grande é exemplo de um processo compositivo que adota a racionalização e o equilíbrio como princípios, mas com diversas influências. As colunatas são perfeitamente arranjadas em quadrados conformando salões hipostilo, a transposição entre os espaços é feita através de grandes pórticos que se assemelham aos portões dos templos egípcios intercalados por pátios e jardins internos. Planta da cidade de Persépolis (Irã). Fonte: http://samanam.persiangig.com/image/takhtejamshid/http://samanam.persiangig.com/image/takhtejamshid/ A cidade e o palácio: História e Teoria da Arquitetura I - UNIGRANRIO - Professores: Glauci Coelho e Fábio Bruno

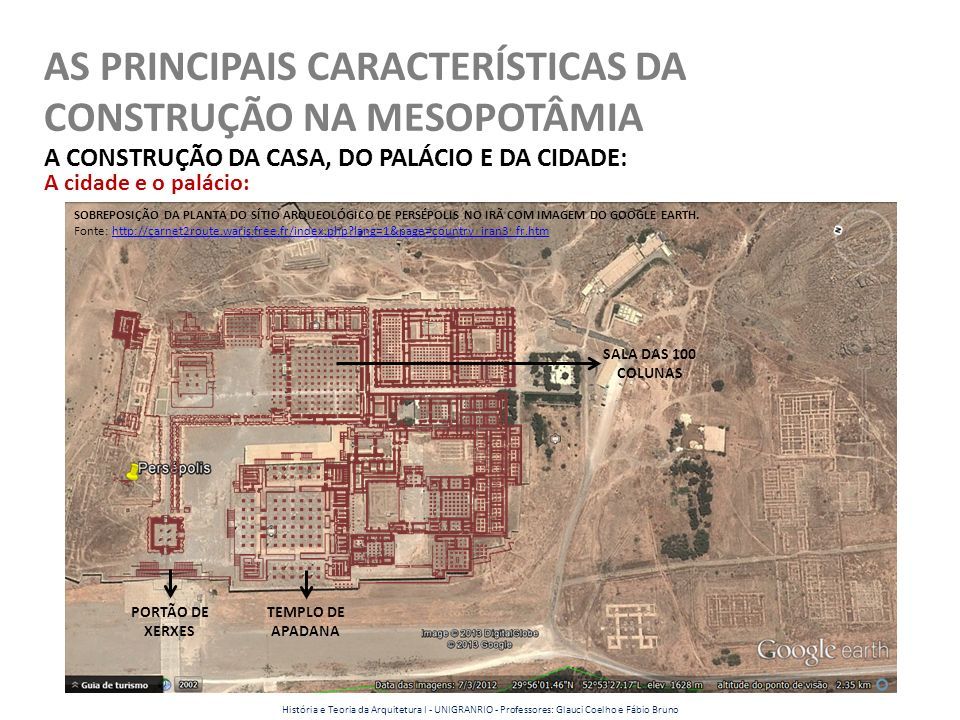

57 AS PRINCIPAIS CARACTERÍSTICAS DA CONSTRUÇÃO NA MESOPOTÂMIA A CONSTRUÇÃO DA CASA, DO PALÁCIO E DA CIDADE: SOBREPOSIÇÃO DA PLANTA DO SÍTIO ARQUEOLÓGICO DE PERSÉPOLIS NO IRÃ COM IMAGEM DO GOOGLE EARTH. Fonte: http://carnet2route.waris.free.fr/index.php?lang=1&page=country_iran3_fr.htmhttp://carnet2route.waris.free.fr/index.php?lang=1&page=country_iran3_fr.htm PORTÃO DE XERXES TEMPLO DE APADANA SALA DAS 100 COLUNAS A cidade e o palácio: História e Teoria da Arquitetura I - UNIGRANRIO - Professores: Glauci Coelho e Fábio Bruno

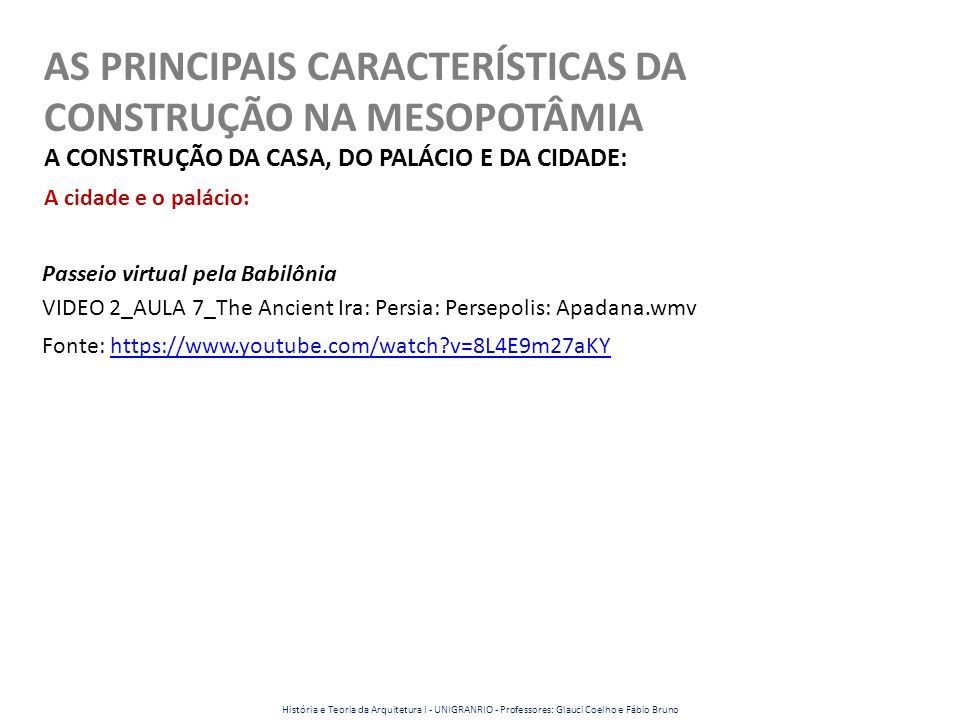

58 AS PRINCIPAIS CARACTERÍSTICAS DA CONSTRUÇÃO NA MESOPOTÂMIA A CONSTRUÇÃO DA CASA, DO PALÁCIO E DA CIDADE: A cidade e o palácio: Passeio virtual pela Babilônia VIDEO 2_AULA 7_The Ancient Ira: Persia: Persepolis: Apadana.wmv Fonte: https://www.youtube.com/watch?v=8L4E9m27aKYhttps://www.youtube.com/watch?v=8L4E9m27aKY História e Teoria da Arquitetura I - UNIGRANRIO - Professores: Glauci Coelho e Fábio Bruno

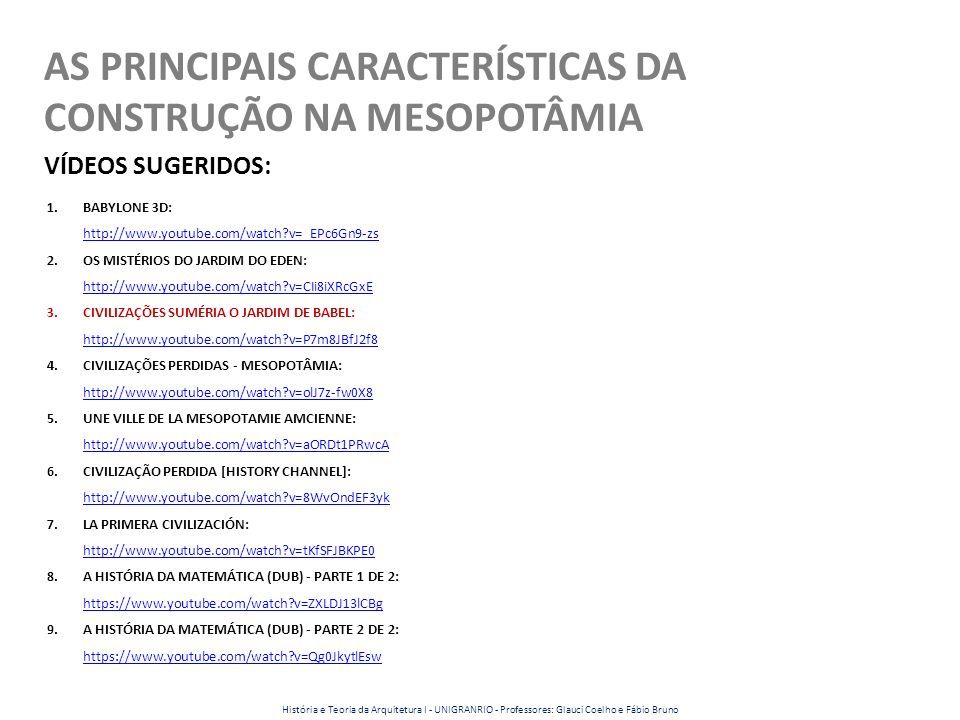

59 VÍDEOS SUGERIDOS: 1.BABYLONE 3D: http://www.youtube.com/watch?v=_EPc6Gn9-zs http://www.youtube.com/watch?v=_EPc6Gn9-zs 2.OS MISTÉRIOS DO JARDIM DO EDEN: http://www.youtube.com/watch?v=CIi8iXRcGxE http://www.youtube.com/watch?v=CIi8iXRcGxE 3.CIVILIZAÇÕES SUMÉRIA O JARDIM DE BABEL: http://www.youtube.com/watch?v=P7m8JBfJ2f8 http://www.youtube.com/watch?v=P7m8JBfJ2f8 4.CIVILIZAÇÕES PERDIDAS - MESOPOTÂMIA: http://www.youtube.com/watch?v=olJ7z-fw0X8 http://www.youtube.com/watch?v=olJ7z-fw0X8 5.UNE VILLE DE LA MESOPOTAMIE AMCIENNE: http://www.youtube.com/watch?v=aORDt1PRwcA http://www.youtube.com/watch?v=aORDt1PRwcA 6.CIVILIZAÇÃO PERDIDA [HISTORY CHANNEL]: http://www.youtube.com/watch?v=8WvOndEF3yk http://www.youtube.com/watch?v=8WvOndEF3yk 7.LA PRIMERA CIVILIZACIÓN: http://www.youtube.com/watch?v=tKfSFJBKPE0 http://www.youtube.com/watch?v=tKfSFJBKPE0 8.A HISTÓRIA DA MATEMÁTICA (DUB) - PARTE 1 DE 2: https://www.youtube.com/watch?v=ZXLDJ13lCBg https://www.youtube.com/watch?v=ZXLDJ13lCBg 9.A HISTÓRIA DA MATEMÁTICA (DUB) - PARTE 2 DE 2: https://www.youtube.com/watch?v=Qg0JkytlEsw https://www.youtube.com/watch?v=Qg0JkytlEsw AS PRINCIPAIS CARACTERÍSTICAS DA CONSTRUÇÃO NA MESOPOTÂMIA História e Teoria da Arquitetura I - UNIGRANRIO - Professores: Glauci Coelho e Fábio Bruno

60 REFERÊNCIAS: 1.ANDRADE, Don Francisco Ortega. Historia de la construcción: La Historia de la Construcción es un conjunto de fichas donde se analiza la evolución histórica de los sistemas constructivos arquitectónicos. Estas fichas han sido elaboradas por el Catedrático de Construcción Arquitectónica de la Escuela Técnica Superior de Arquitectura de Las Palmas de Gran Canaria, Don Francisco Ortega Andrade. http://editorial.dca.ulpgc.es/estructuras/construccion/1_historia/index.htm (Acessado em 26- Mai-2013). http://editorial.dca.ulpgc.es/estructuras/construccion/1_historia/index.htm 2.PENNICK, Nigel. Geometria sagrada: simbolismo e intenção nas estruturas religiosas. São Paulo: Editora Pensamento, 1980. 3.WODEHOUSE, Lawrence; MOFFETT, Marian; FAZIO, Michael. A História da Arquitetura Mundial. Ed. Bookman, 2010, pp. 34-53. AS PRINCIPAIS CARACTERÍSTICAS DA CONSTRUÇÃO NA MESOPOTÂMIA História e Teoria da Arquitetura I - UNIGRANRIO - Professores: Glauci Coelho e Fábio Bruno
