Implantação da edificação sede do posto de verificação de taxímetro do IPEM-SP situado à Rua Dr. Ricardo Jafet nº 1.777, Ipiranga-SP, em terreno de 3.626,66.

Apresentação em tema: "Implantação da edificação sede do posto de verificação de taxímetro do IPEM-SP situado à Rua Dr. Ricardo Jafet nº 1.777, Ipiranga-SP, em terreno de 3.626,66."— Transcrição da apresentação:

1

2 Implantação da edificação sede do posto de verificação de taxímetro do IPEM-SP situado à Rua Dr. Ricardo Jafet nº 1.777, Ipiranga-SP, em terreno de 3.626,66 m², contendo oito boxes com roletes para aferição de táxis, operador do equipamento, área administrativa, mais arruamento de acesso e saída de veículos. A área para os testes, lacração e estacionamento é de 996,87 m²; a do prédio administrativo é de 165,00 m², a do arruamento interno é de 1.047,00 m² e as áreas de apoio de 45,00 m², totalizando uma área projetada de 2.253,87 m². Prestadora do serviço: Moss do Brasil Equipamentos Ltda. Fundamento legal: Lei Federal nº 8.666/93, art. 25 – Inexigibilidade obs.: a empresa está em tratativas com o INMETRO para homologação como única fornecedora deste tipo de serviço no Brasil, uma vez que não existe outra prestadora no mercado. Diante disso, a fixação do valor da prestação dos serviços está em fase de conclusão. Objeto

3

4

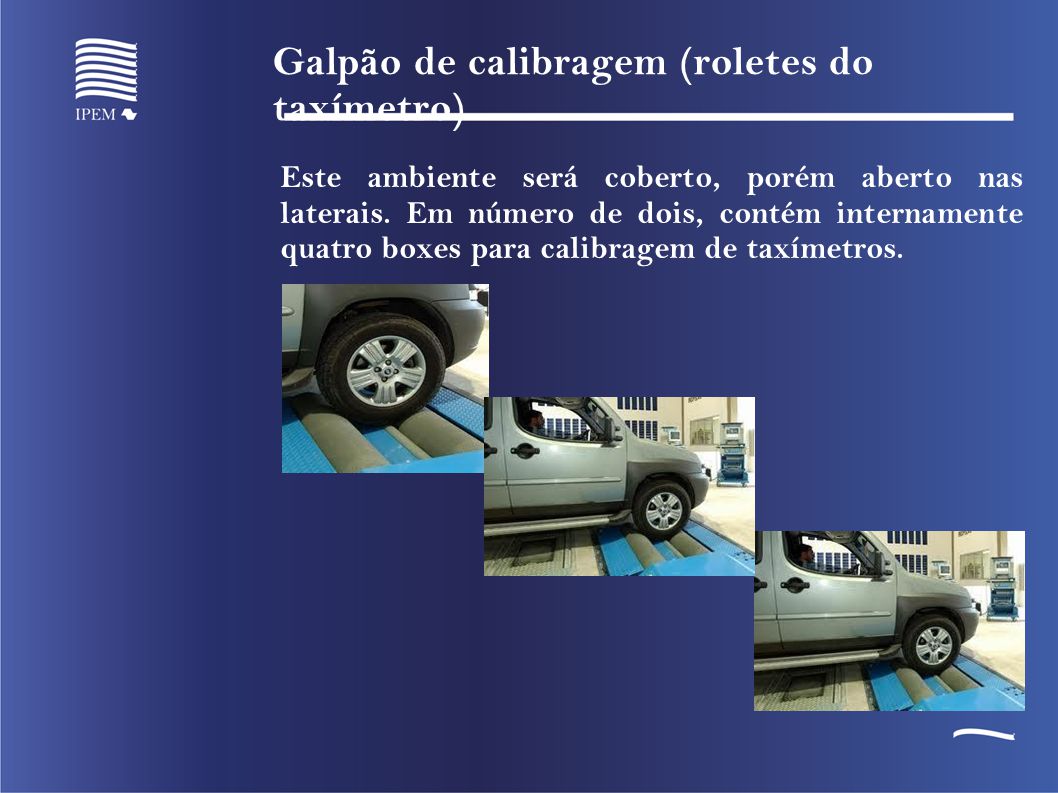

5 Este ambiente será coberto, porém aberto nas laterais. Em número de dois, contém internamente quatro boxes para calibragem de taxímetros. Galpão de calibragem (roletes do taxímetro)

6 Entrada pela rua lateral, que dá diretamente para uma rua interna que se distribui a todos os ambientes, sempre por ruas de 5,00m de largura. A saída para veículos e pedestres será feita diretamente pela Av. Ricardo Jafet, através de portão com guarita e porteiro. Acesso ao taxímetro

7

8 Estrutura/cobertura de roletes e estacionamento Toda a estrutura para cobertura dos roletes e estacionamento será do tipo metálica. Os pilares deverão ter proteção contra batidas de veículos em concreto até a altura de 1,50m. As telhas de cobertura deverão ser do tipo sanduíche (termoacústica zipada), para garantir sua estanqueidade devido à utilização de equipamentos elétricos e eletrônicos em seu interior. O fechamento lateral será feito com telha de alumínio trapezoidal com pintura em tinta esmalte em todas as faces.

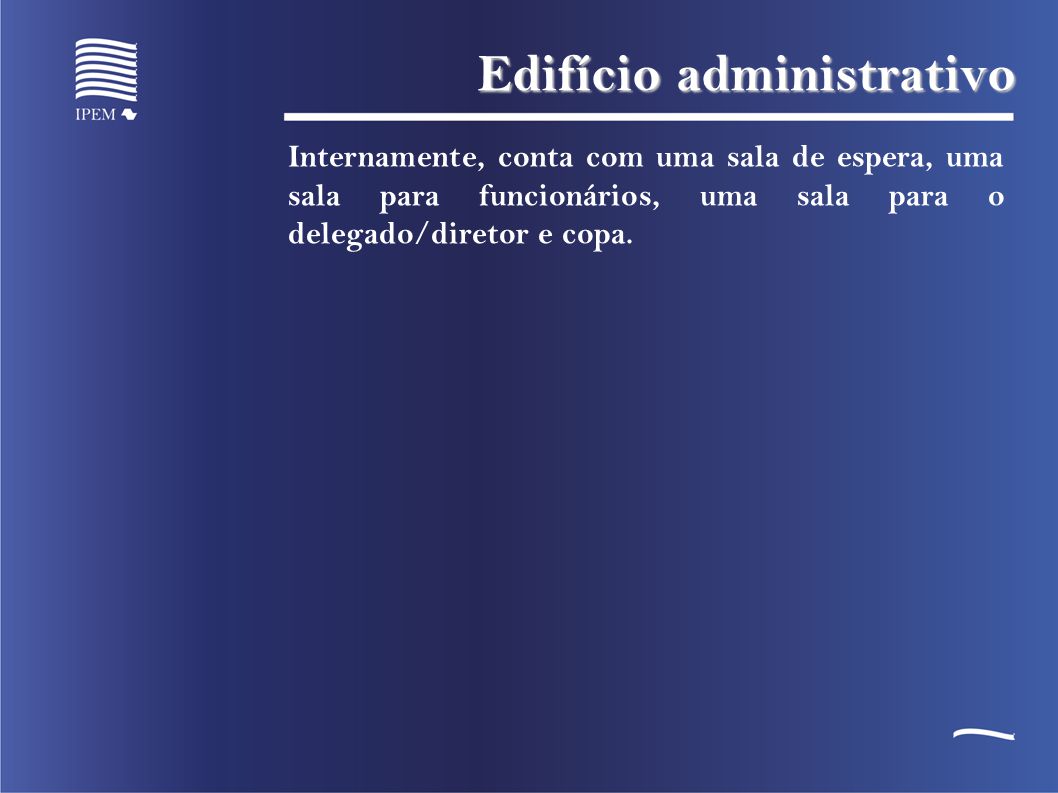

9 Internamente, conta com uma sala de espera, uma sala para funcionários, uma sala para o delegado/diretor e copa. Edifício administrativo

10 Sanitários PPNE (Pessoas Portadoras de Necessidades Especiais) Deverão atender a 100% das normas contidas na NBR 9050 e possuir: - Alarme de pânico áudio-visual; - Torneiras e válvulas de descarga com alavancas; - Barras de apoio; - Porta de entrada com barras para auxiliar na abertura.

11 Vegetação Deverão ser seguidas à risca as diretrizes contidas em documento emitido pelo DEPAVE (Departamento de Parques e Áreas Verdes). Toda a área de jardim deverá ser gramada, inclusive as taludes, e é necessário utilizar grama pisoteável. Para isso, sugere-se a utilização da grama Bermudas (Cynodon dactylon x C. transvaalensis), que apresenta alta resistência ao pisoteio e rápida recuperação após danos.

12 Impermeabilização da obra A impermeabilização deverá ser executada de forma a garantir a total estanqueidade das áreas, com a utilização de materiais de primeira linha e deverão ser previstos testes para garantir a qualidade final dos trabalhos.

13 Instalações hidráulicas Todo material a ser utilizado deverá ser de primeira linha, bem como deverão ser atendidas todas as normas vigentes Todas as tubulações deverão ser embutidas, inclusive as instalações de hidrantes (caso sejam utilizados).

14 Instalações Elétrica/Dados/Telefonia Todo o material a ser utilizado deverá ser de primeira linha, bem como deverão ser atendidas todas as normas vigentes. Todas as instalações deverão ser embutidas. Cada edificação deverá possuir um QDL (quadro de distribuição de iluminação) e um QDF (quadro de distribuição de força) exclusivos para a área. Sua localização deverá ser estudada em conjunto com a fiscalização.
