1 As unidades fundamentais do Sistema Internacional (SI) * Adaptado do "The Internacional System of Unit (SI)", National Bureal of Standards Special Publication 330, edição de 1972. As definições acima foram adotadas pela Conferência Geral de Pesos e Medidas, organismo internacional, nas datas mencionadas.

2 GrandezaNomeSímboloDefinição comprimentometrom "... o comprimento do percurso coberto pela luz, no vácuo, em 1/299 792 458 de um segundo". (1983) massaquilogramakg "... este protótipo (um certo cilindro de liga de platina-irídio) será considerado daqui por diante a unidade de massa". (1889) Obs: O protótipo foi baseado na massa de água, a 4 o C, contida em um cubo de 10 centímetros de aresta. temposegundos "... a duração de 9 192 631 770 vibrações da transição entre dois níveis hiperfinos do estado fundamental do átomo de césio 133". (1967) corrente elétricaampèreA "... a corrente constante que, mantida em dois condutores retilíneos, paralelos, de comprimento infinito, de seção circular desprezível e separados pela distância de 1 metro no vácuo, provoca entre estes condutores uma força igual a 2x10 -7 Newton por metro de comprimento". (1946) temperaturakelvinK "... a fração 1/273,16 da temperatura termodinâmica do ponto triplo da água". (1967) quantidade de substânciamol "... a quantidade de substância de um sistema que contém tantas entidades elementares quanto são os átomos em 0,012 quilogramas de carbono 12". (1971) intensidade luminosacandelacd "... a intensidade luminosa, na direção perpendicular, de uma superfície de 1/600 000 metros quadrados, de um corpo negro na temperatura de solidificação da platina, sob a pressão de 101,325 Newton por metro quadrado". (1967)

3 Transformações km hm dam m dm cm mm Comprimento 1 m = _________ cm 20 cm = _________ m 50 mm = _________ cm 2 km = _________ m 1 0 0 0, 2 0 0,2 5, 0 2 0 0 0 Área 2 2 2 2 2 2 2 2 2 2 2 0,002 52000000 1 0 0 0 0 0, 0 0 2 0 0, 5 0 0,5 2 0 0 0 0 0 0 Volume 3 3 3 3 3 3 3 3 3 3 3 1 0 0 0 0 0 0 0,0 0 0 0 2 0 0,00002 0, 0 5 0 0,05 2 0 0 0 0 0 0 0 0 0 10000 1000000

4 Transformações Tempo = 3600 s 1 h = 60 min 1 min = 60 s

5 Transformações Massa Kilo = 1000 1 kg = 1000 g

6 GRANDEZA FÍSICA É TUDO AQUILO QUE PODE SER MEDIDO. ComprimentoMetrom MassaQuilogramakg TempoSegundos Corrente elétricaAmpèreA TemperaturaKelvinK Quant. De substânciaMolmol Intensidade luminosaCandelacd GRANDEZA FÍSICA

7 INSTRUMENTOS DE MEDIDA Comprimento – Odômetro, trena Massa -BALANÇA Tempo-RELÓGIO Corrente el. -AMPERÍMETRO Temperatura -TERMÔMETRO Int. Luminosa-LUXÍMETRO

8 ODÔMETRO Instrumento a bordo que mede a distância percorrida. VELOCÍMETRO indica a velocidade instantânea do móvel ODÔMETRO Instrumento a bordo que mede a distância percorrida. VELOCÍMETRO indica a velocidade instantânea do móvel

9 BALANÇA Foi inventada a 5000 a.C. Mede a massa de um corpo qualquer. Funciona baseado no princípio do equilíbrio da alavanca. Foi inventada a 5000 a.C. Mede a massa de um corpo qualquer. Funciona baseado no princípio do equilíbrio da alavanca.

10 BALANÇA ANALÍTICA DE PRECISÃO Capaz de medir massas na ordem do micrograma, com cinco casas decimais.

11 740a.C. o Rei da Judéia possuiu o primeiro Relógio solar. Mais tarde os egípcios inventaram a AMPULHETA. Os chineses inventaram o relógio de água. A água gotejava de um vaso para outro deslocando um flutuador de madeira que indicava o tempo 740a.C. o Rei da Judéia possuiu o primeiro Relógio solar. Mais tarde os egípcios inventaram a AMPULHETA. Os chineses inventaram o relógio de água. A água gotejava de um vaso para outro deslocando um flutuador de madeira que indicava o tempo RELÓGIO

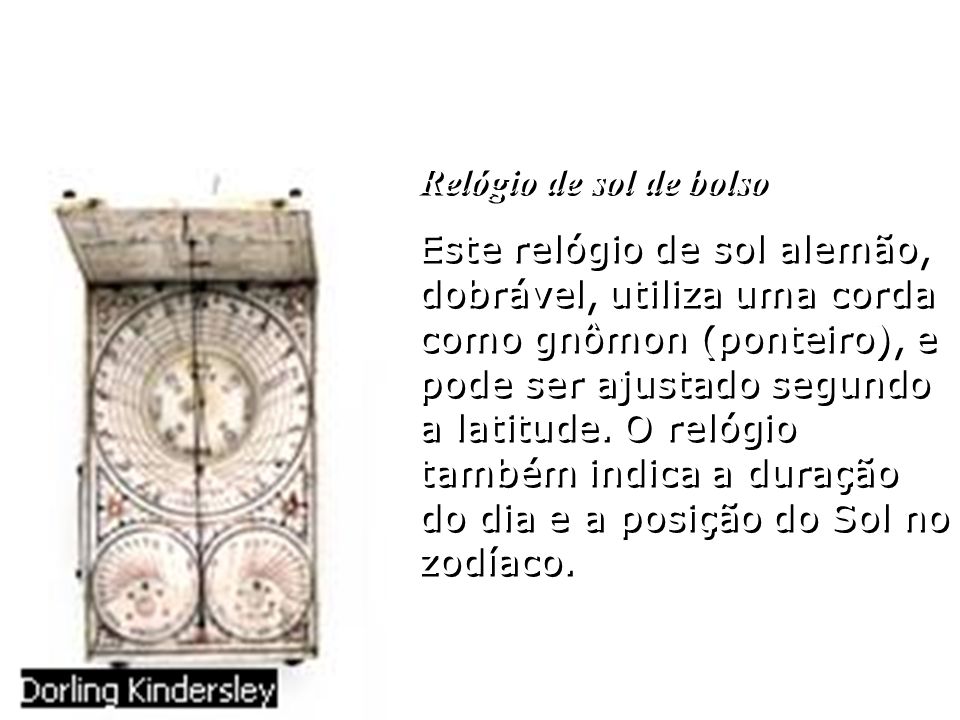

12 Relógio de sol de bolso Este relógio de sol alemão, dobrável, utiliza uma corda como gnômon (ponteiro), e pode ser ajustado segundo a latitude. O relógio também indica a duração do dia e a posição do Sol no zodíaco. Relógio de sol de bolso Este relógio de sol alemão, dobrável, utiliza uma corda como gnômon (ponteiro), e pode ser ajustado segundo a latitude. O relógio também indica a duração do dia e a posição do Sol no zodíaco.

13 Modelo dos primeiros relógios mecânicos de peso. Por volta de 1500, o serralheiro alemão Peter Henlein começou a construir pequenos relógios movidos a mola. Modelo dos primeiros relógios mecânicos de peso. Por volta de 1500, o serralheiro alemão Peter Henlein começou a construir pequenos relógios movidos a mola.

14 Mede: VOLTAGEM CORRENTE ELÉTRICA RESISTÊNCIA ELÉTRICA MULTÍMETRO DIGITAL

15 MEDIDOR DE ONDAS ESTACIONÁRIAS e WATÍMETRO MEDE: Intensidade sonora (dB) MEDE: Intensidade sonora (dB)

16 Termômetro Designação genérica dos instrumentos que empregam processos diversos para medir a temperatura dos sistemas físicos. Sua invenção é atribuída a Galileu.

17 ILUMINAÇÃO Efeito da radiação natural ou produzida artificialmente. Por extensão, conjunto de dispositivos, fontes e focos de luz destinados a melhorar as condições de visibilidade de um ambiente. Cenografia ; Fotografia

18 Candela Unidade física de intensidade luminosa, igual a 1/60 de centímetro quadrado, da superfície de um radiador perfeito, na temperatura da solidificação da platina, 1.772º C. Adotada em 1948, com base na X Conferência Internacional de Pesos e Medidas.

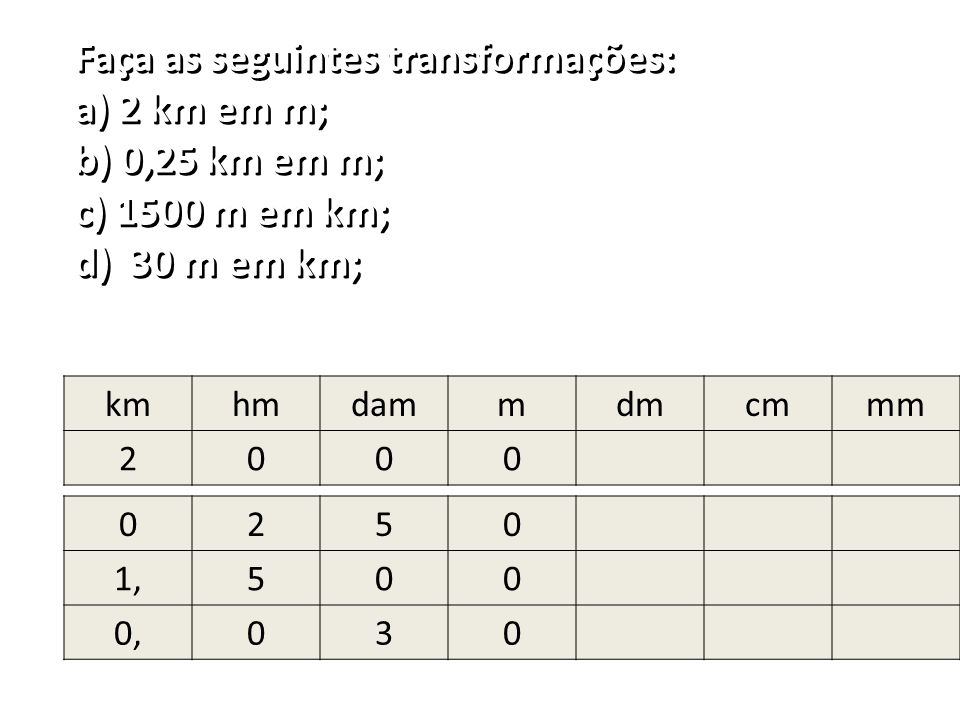

19 Faça as seguintes transformações: a) 2 km em m; b) 0,25 km em m; c) 1500 m em km; d) 30 m em km; kmhmdammdmcmmm 2000 0250 1,500 0,030

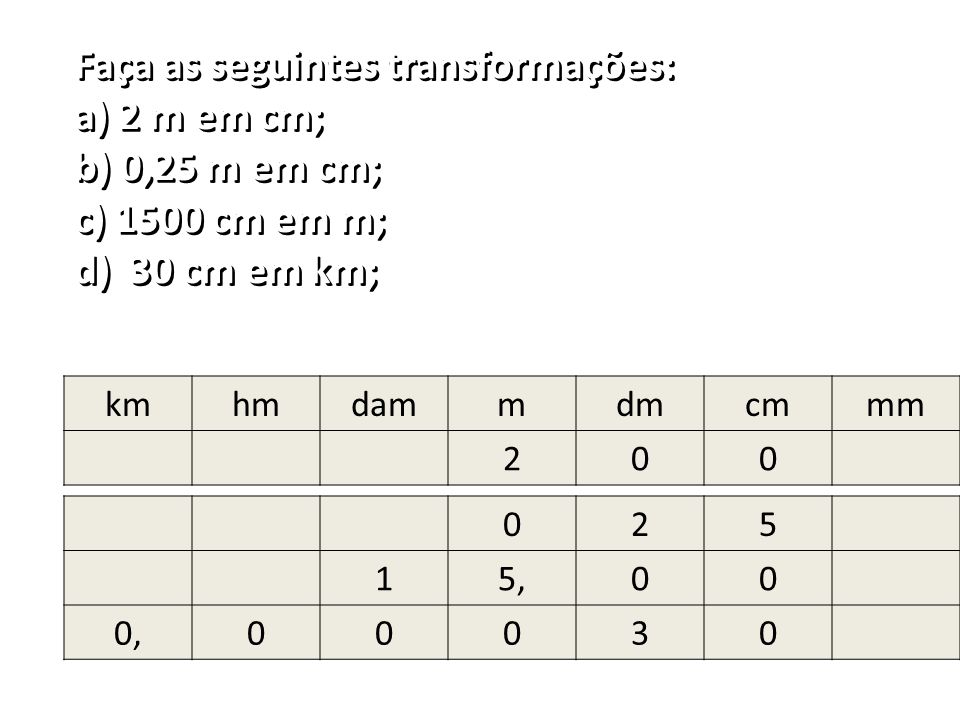

20 Faça as seguintes transformações: a) 2 m em cm; b) 0,25 m em cm; c) 1500 cm em m; d) 30 cm em km; kmhmdammdmcmmm 200 025 15,00 0,00030

21 Faça as seguintes transformações: a) 120 s em min; b) 1800 s em h; c) 2 h em s; d) 240 min em h; a) 2 min; b) 0,5 h; c) 7200 s; d) 4 h

22 Potência de base 10 I) 10 2 = 100 II) 10 3 = 1000 III) (10 2 ) 3 = 10 2x3 = 1000000 IV) 10 1 = 10 V) 10 0 = 1 VI) 10 -2 = 0,01 VII) 10 -4 = 0,0001

23 VIII) 10 2 x 10 3 = 10 2+3 = 10 5 = 100000 IX) 10 5 : 10 2 = 10 5-2 = 10 3 = 1000 Exercícios: 1)10 4 x 10 2 = 2)10 2 : 10 2 = 3)10 3 x 10 5 : 10 6 = 4)(10 2 ) 2 : 10 2 = 5)10 -4 : 10 5 x 10 15 =

24 23000 = 23.10 3 4430000 = 443.10 4 = 44,3.10 5 = 4,43.10 6 Valores inteiros: 0,1 = 1.10 -1 0,00012 = 12.10 -5 = 1,2.10 -4 Valores decimais:

25 Exercícios: 1)0,000012 x 0,0003 = 2)0,000004 : 0,00005 = 3)(0,000012 x 0,0004) : 0,00002 = 4)0,000003 + 0,00024 = 5)0,00042 – 0,00001 = 6)0,0003 x 0,2 + 0,0000025 = 7)0,0000009 : 0,0000000003 – 0,000006 =
