1 Sísmica de reflexão e refração
Mariana Araújo Oneto William Corrêa dos Santos

2 Ensaios sísmicos Contribuem para a caracterização e zoneamento de terrenos; Utilizados no estudo de maciços de fundação de grandes obras de engenharia; Baseiam-se na propagação das ondas sísmicas; Podem ser efetuados à superfície, em furos de sondagem ou em galerias subterrâneas.

3 Disposição dos geofones em área de estudo
Equipamento Fonte: gerada por um fuzil sísmico apropriado; Receptores: 24 geofones eletromagnéticos a bobina móvel com freqüência característica de 10 Hz; Deslocamentos ocorridos no terreno são convertidos em sinais elétricos. Disposição dos geofones em área de estudo

4 Equipamento Previamente deve ser realizado um estudo de ruídos visando minimizar as interferências no equipamento; Geofones enviam sinais para uma unidade de aquisição de dados que se encarrega de registrá-los; Trajetos das ondas mudam de acordo com fenômenos e interferências que afetam sua amplitude e freqüência; Com a obtenção desses dados são construídos os sismogramas que permitem a análise do perfil.

5 Unidade de aquisição de dados

6 Sismograma Os sismogramas devem passar por correções e processamentos que melhoram as feições geológicas fornecidas.

7 Sísmica de Reflexão Geralmente usado para grandes profundidades na pesquisa petrolífera; Recentemente começou a ser utilizado como método de sondagem a profundidades menores; Baseia-se na reflexão da onda de deformação gerada em interfaces entre diferentes meios localizados em profundidade.

8 Reflexão

9 Reflexão em uma interface horizontal

10 Sísmica de Refração O método baseia-se na análise da mudança de direção das ondas. Este método permite avaliar as propriedades mecânicas e físicas dos terrenos e a solidez dos materiais por estas atravessados. Detectores registram o tempo de chegada dos primeiros impulsos.

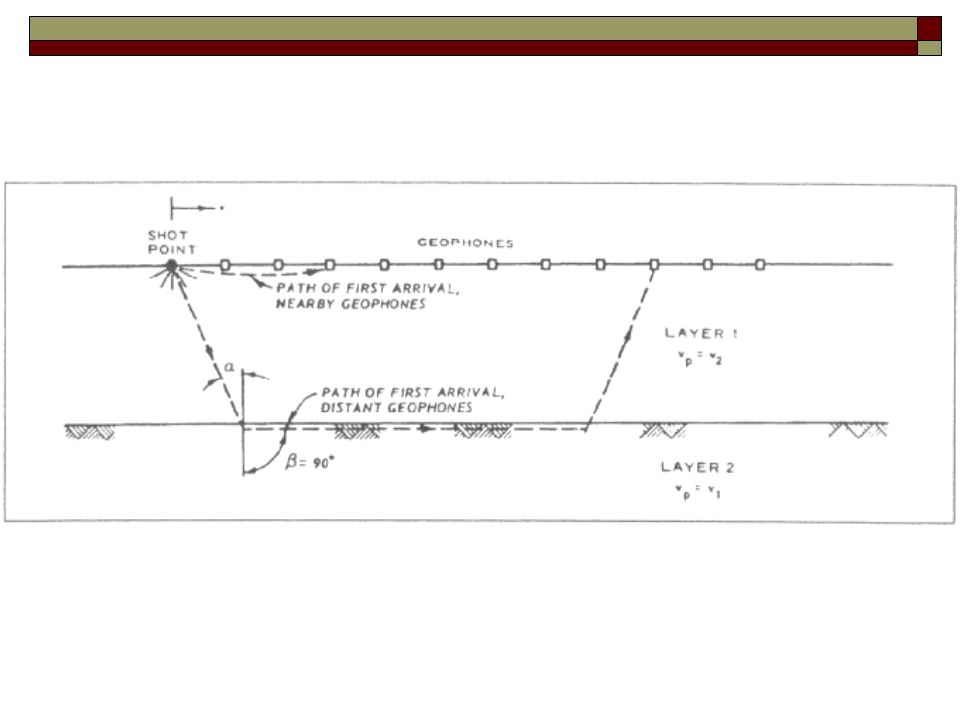

11

12 Desvio é calculado pela lei de snell

13 Ao sofrer refração total a onde se propaga com a velocidade do meio 2.
Ondas retornam a superfície formando ângulo critico ic.

14 Refração total ocorre quando o desvio resulte em um ângulo de 90º

15 Resultados Sismograma

16 Gráfico Tempo x Distância
Onda direta Onda refratada 1/V2 Onda refletida 1/V1

17 Cálculo da espessura da camada

18 Bibliografia Sites: http://tecnopetrobr.blogspot.com;
