1 kraemer CCNA Exploration (Protocolos e Conceitos de Roteamento) EIGRP

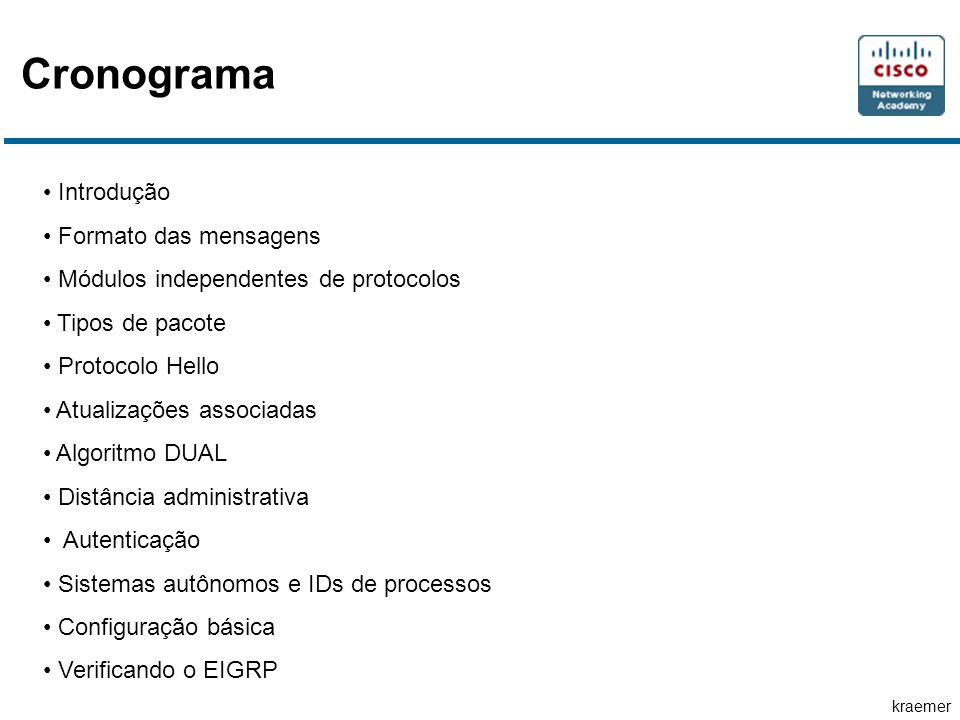

2 kraemer Cronograma Introdução Formato das mensagens Módulos independentes de protocolos Tipos de pacote Protocolo Hello Atualizações associadas Algoritmo DUAL Distância administrativa Autenticação Sistemas autônomos e IDs de processos Configuração básica Verificando o EIGRP

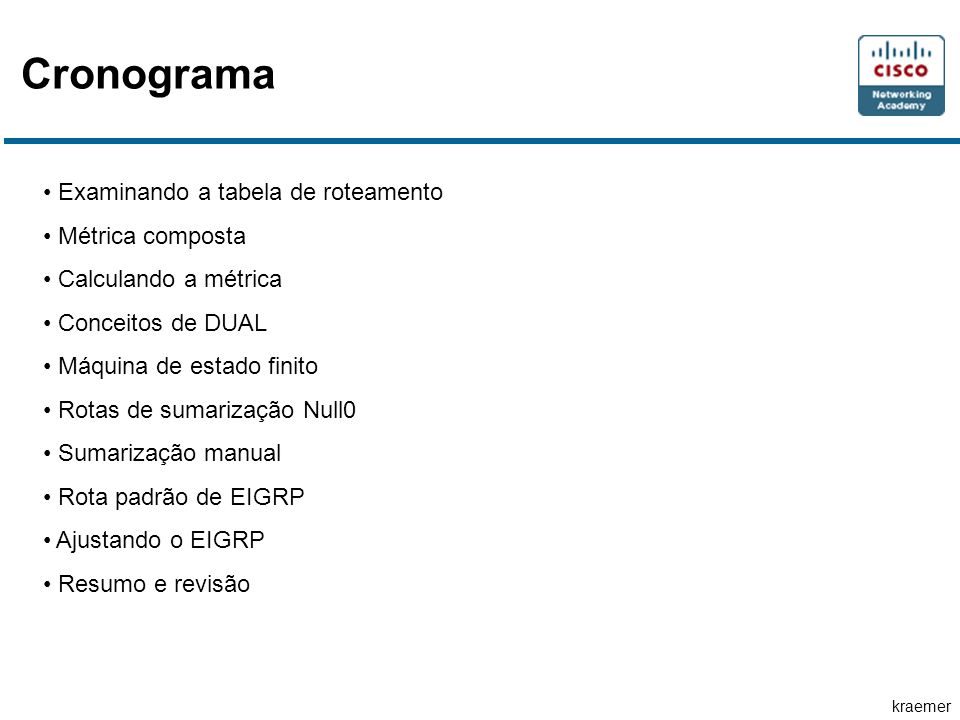

3 kraemer Cronograma Examinando a tabela de roteamento Métrica composta Calculando a métrica Conceitos de DUAL Máquina de estado finito Rotas de sumarização Null0 Sumarização manual Rota padrão de EIGRP Ajustando o EIGRP Resumo e revisão

4 kraemer Introdução

5 kraemer Introdução

6 kraemer Formato da mensagem

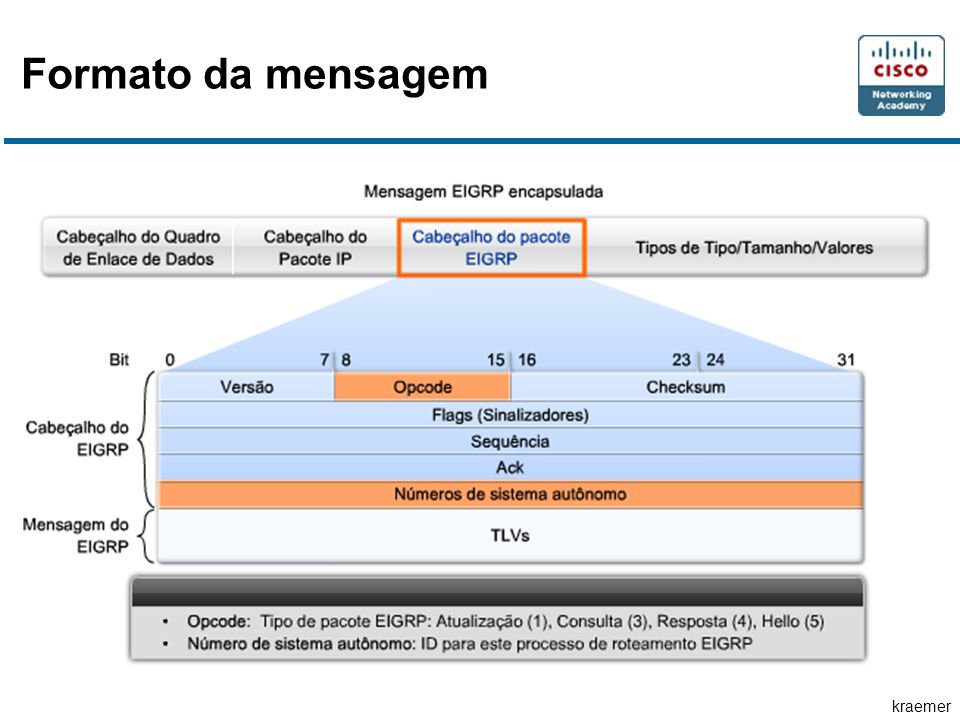

7 kraemer Formato da mensagem Toda mensagem do EIGRP inclui o cabeçalho. Os campos importantes para nossa discussão incluem o campo Opcode e o campo Número de sistema autônomo. O Opcode especifica o tipo de pacote EIGRP: Atualização Consulta Resposta Hello

8 kraemer Formato da mensagem

9 kraemer Formato da mensagem A mensagem de parâmetros EIGRP inclui os pesos que o EIGRP utiliza para sua métrica composta. Por padrão, somente a largura de banda e o atraso são considerados. Ambos são igualmente considerados, portanto, o campo K1 para largura de banda e o campo K3 para atraso são ambos definidos como 1. Os outros valores K são definidos como zero.

10 kraemer Formato da mensagem

11 kraemer Formato da mensagem A mensagem IP interno é utilizada para anunciar as rotas do EIGRP dentro de um sistema autônomo. Campos importantes para nossa discussão incluem: os campos de métrica (Atraso e largura de banda), o campo de máscara de sub-rede (Tamanho do prefixo) e o campo Destino. O atraso é calculado como a soma de atrasos da origem para o destino em unidades de 10 microssegundos. A largura de banda é a mais baixa largura de banda configurada de qualquer interface ao longo da rota.

12 kraemer Formato da mensagem

13 kraemer Formato da mensagem A mensagem de IP Externo é utilizada quando rotas externas são importadas para o processo de roteamento EIGRP. Neste capítulo, nós importaremos ou redistribuiremos uma rota estática padrão para o EIGRP. Note que a metade inferior do TLV de IP Externo inclui todos os campos utilizados pelo TLV de IP Interno.

14 kraemer Formato da mensagem

15 kraemer Módulos dependentes de protocolos O EIGRP possui a capacidade de rotear vários protocolos diferentes inclusive IP, IPX e AppleTalk utilizando Módulos dependentes do protocolo (PDM, Protocol-Dependent Modules). Os PDMs são responsáveis pelas tarefas de roteamento específicas para cada protocolo de camada de rede.

16 kraemer Módulos dependentes de protocolos

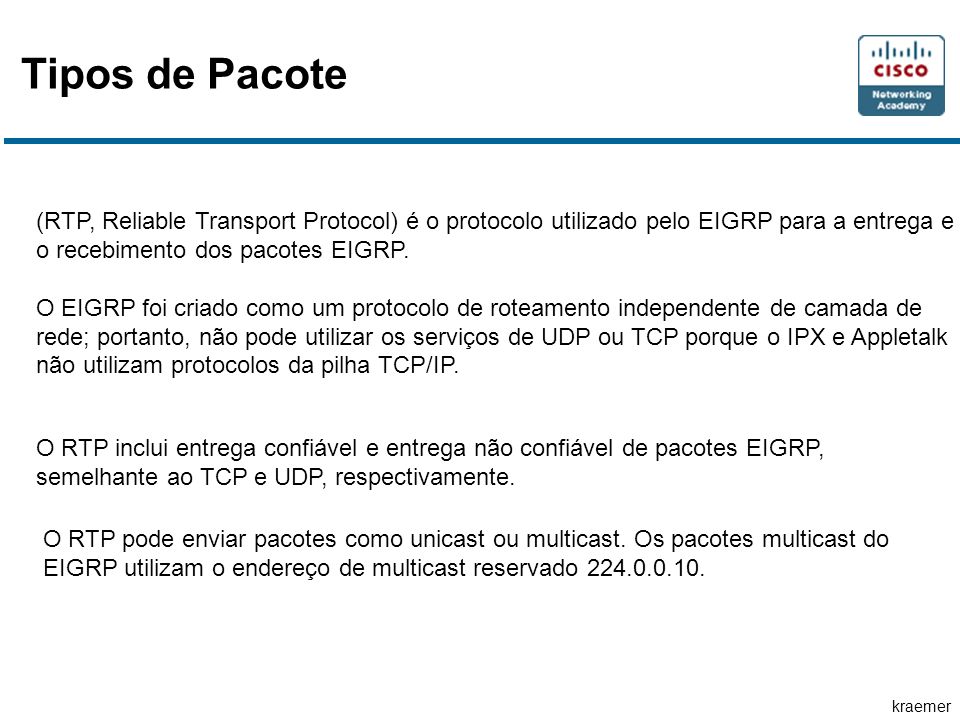

17 kraemer Tipos de Pacote (RTP, Reliable Transport Protocol) é o protocolo utilizado pelo EIGRP para a entrega e o recebimento dos pacotes EIGRP. O EIGRP foi criado como um protocolo de roteamento independente de camada de rede; portanto, não pode utilizar os serviços de UDP ou TCP porque o IPX e Appletalk não utilizam protocolos da pilha TCP/IP. O RTP inclui entrega confiável e entrega não confiável de pacotes EIGRP, semelhante ao TCP e UDP, respectivamente. O RTP pode enviar pacotes como unicast ou multicast. Os pacotes multicast do EIGRP utilizam o endereço de multicast reservado 224.0.0.10.

18 kraemer Tipos de Pacote

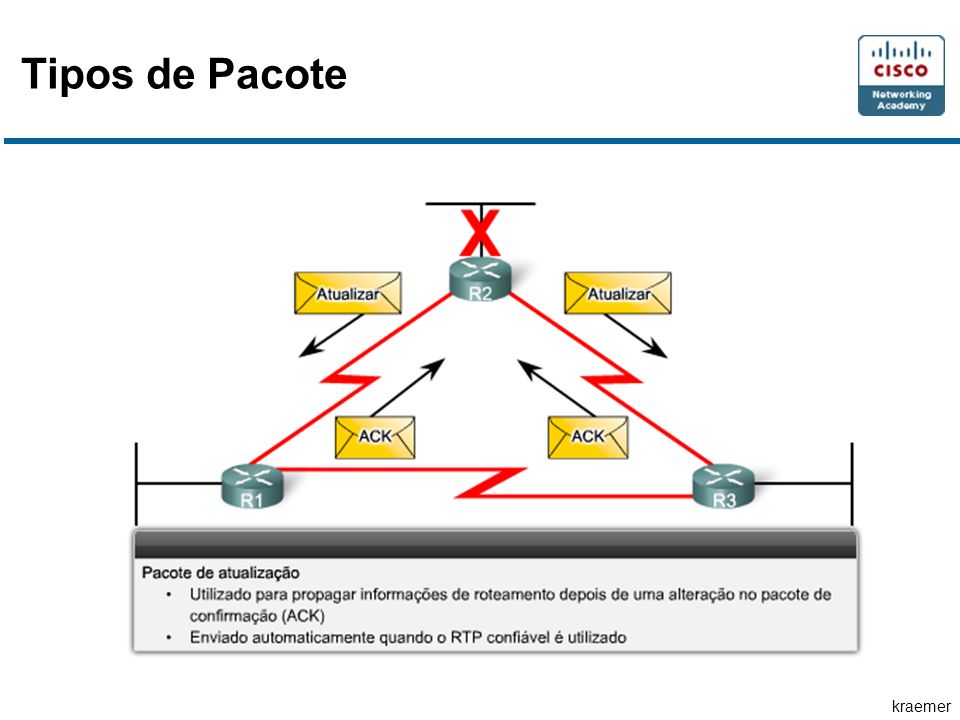

19 kraemer Tipos de Pacote

20 kraemer Tipos de Pacote

21 kraemer Protocolo Hello 3 x

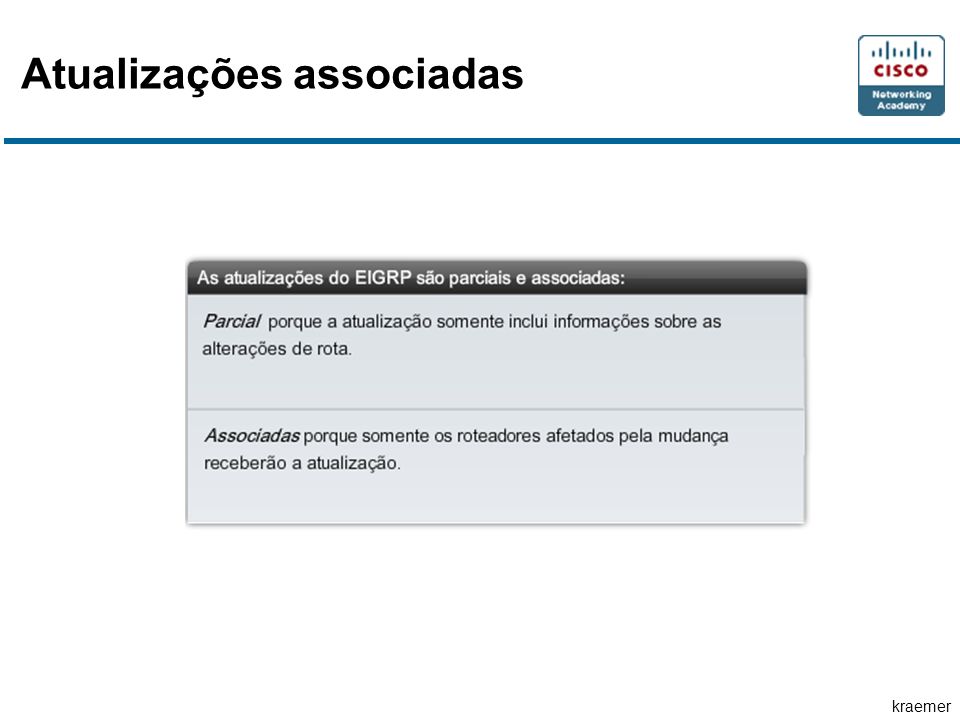

22 kraemer Atualizações associadas

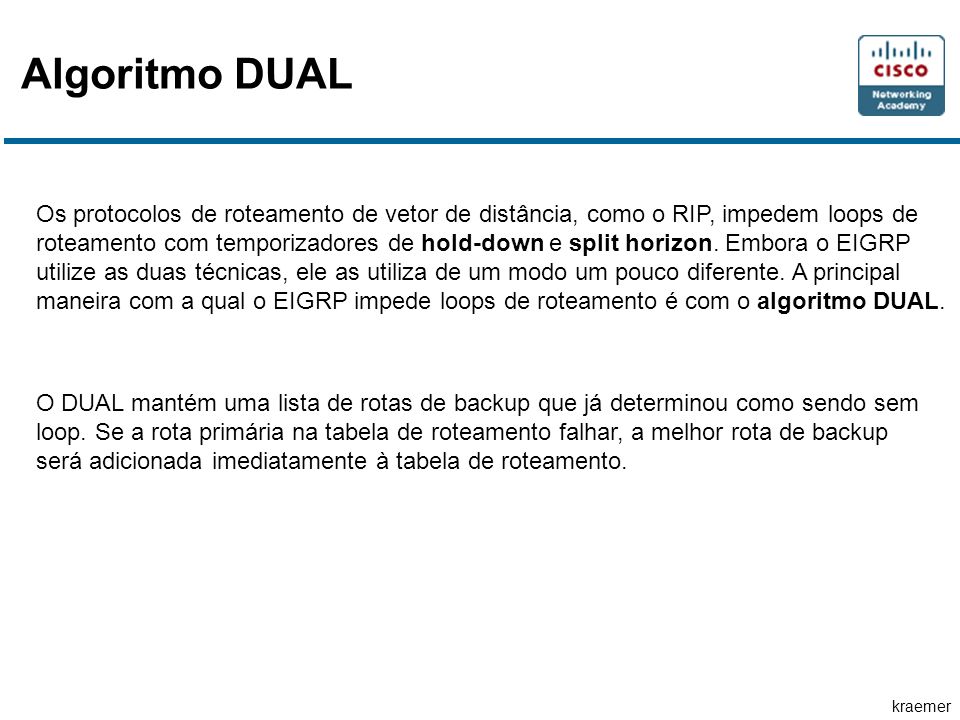

23 kraemer Algoritmo DUAL Os protocolos de roteamento de vetor de distância, como o RIP, impedem loops de roteamento com temporizadores de hold-down e split horizon. Embora o EIGRP utilize as duas técnicas, ele as utiliza de um modo um pouco diferente. A principal maneira com a qual o EIGRP impede loops de roteamento é com o algoritmo DUAL. O DUAL mantém uma lista de rotas de backup que já determinou como sendo sem loop. Se a rota primária na tabela de roteamento falhar, a melhor rota de backup será adicionada imediatamente à tabela de roteamento.

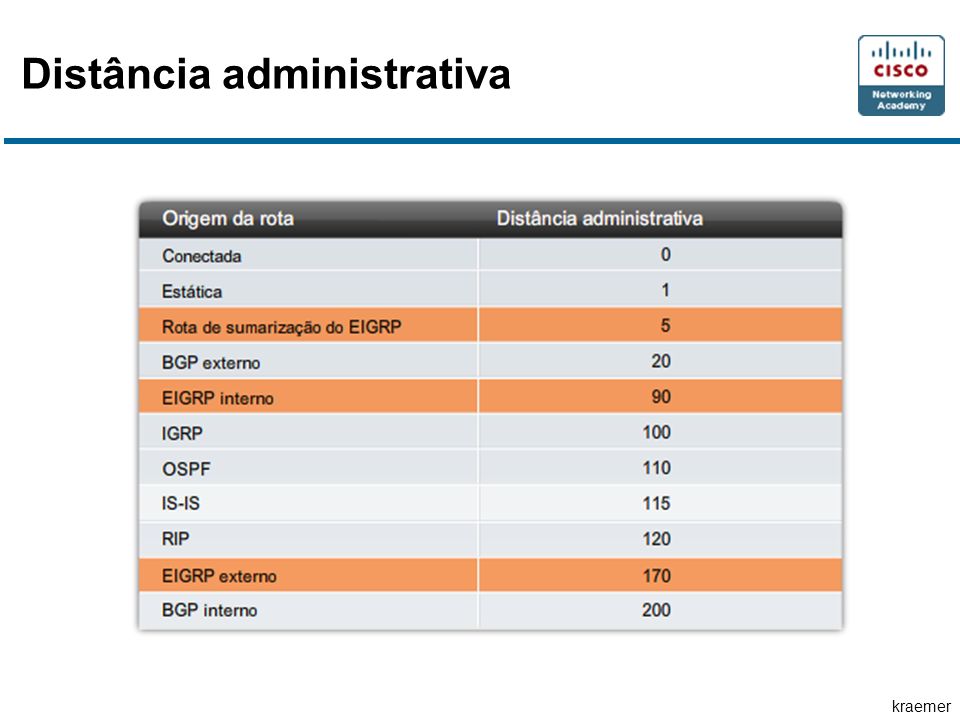

24 kraemer Distância administrativa

25 kraemer Autenticação Como outros protocolos de roteamento, o EIGRP pode ser configurado para autenticação. RIPv2, EIGRP, OSPF, IS-IS e BGP podem ser configurados para criptografar e autenticar suas informações de roteamento.

26 kraemer Sistemas autônomos e IDs de processos

27 kraemer Sistemas autônomos e IDs de processos

28 kraemer Configuração básica router eigrp 1 network 172.16.0.0 network 192.168.10.8 0.0.0.3 auto-summary A rede é classfull Filtra melhor as redes que devem ser divulgadas. Conhecida como máscara curinga, que é uma inversão da máscara convencional.

29 kraemer Configuração básica O comando network em EIGRP possui a mesma função que em outros protocolos de roteamento IGP: Qualquer interface neste roteador que corresponda ao endereço de rede no comando network será habilitado para enviar e receber atualizações de EIGRP. Esta rede (ou sub-rede) será incluída nas atualizações de roteamento EIGRP.

30 kraemer Configuração básica Cálculo da máscara curinga 255.255.255.255 - 255.255.255.252 Subtraia a máscara de sub-rede --------------- 0. 0. 0. 3 máscara curinga

31 kraemer Verificando o EIGRP

32 kraemer Examinando a tabela de roteamento

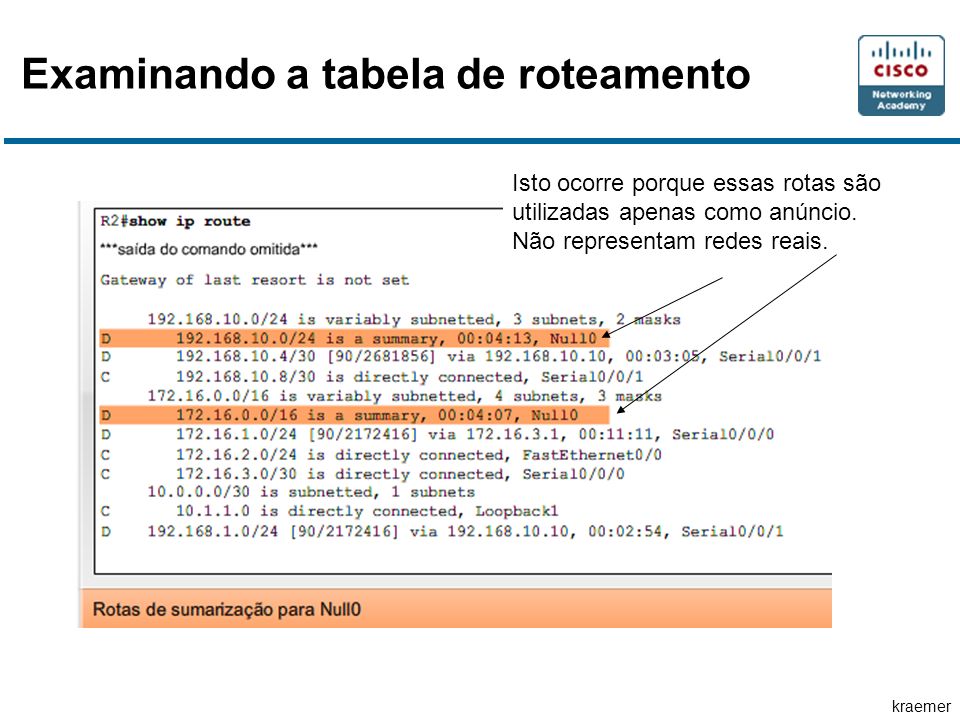

33 kraemer Examinando a tabela de roteamento Isto ocorre porque essas rotas são utilizadas apenas como anúncio. Não representam redes reais.

34 kraemer Métrica composta

35 kraemer Métrica composta

36 kraemer Métrica composta Comando “show interfaces”. MTU 1500 bytes, BW 1544 Kbit, DLY 20000 usec, reliability 255/255, txload 1/255, rxload 1/255 (config-if)#bandwidth kilobits Este comando modifica a métrica (o padrão é 1544). Não é a largura física.

37 kraemer Métrica composta 100% (quanto mais alto, melhor). Mas o EIGRP não use esta métrica. Quanto menos, melhor!

38 kraemer Calculando a Métrica

39 kraemer Calculando a Métrica

40 kraemer Calculando a Métrica

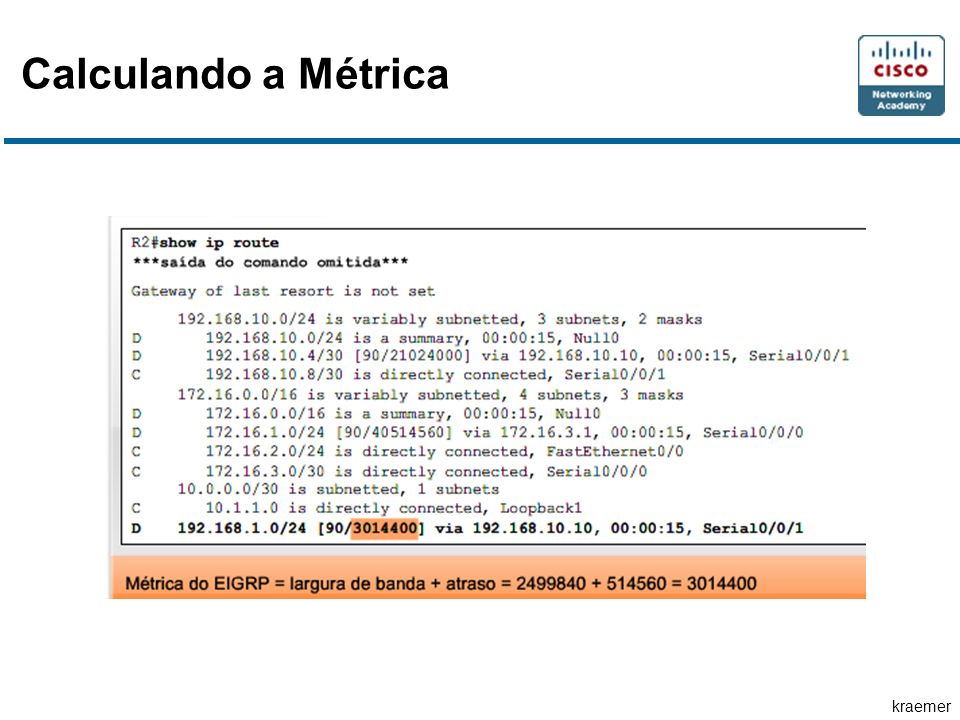

41 kraemer Calculando a Métrica

42 kraemer Conceitos de DUAL

43 kraemer Conceitos de DUAL

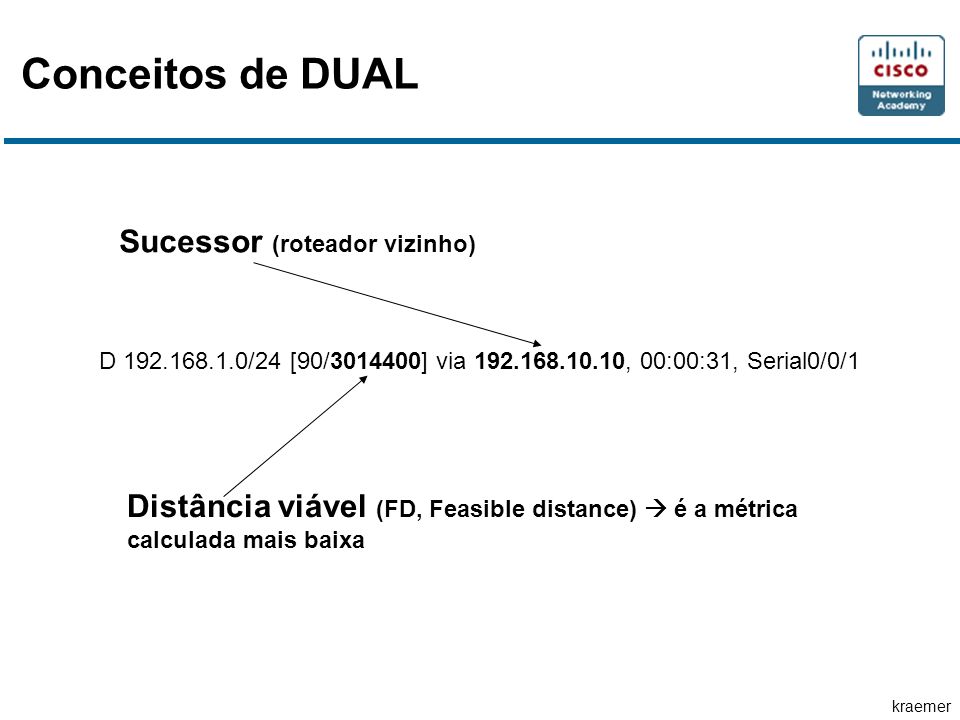

44 kraemer Conceitos de DUAL Sucessor (roteador vizinho) D 192.168.1.0/24 [90/3014400] via 192.168.10.10, 00:00:31, Serial0/0/1 Distância viável (FD, Feasible distance)  é a métrica calculada mais baixa

45 kraemer Conceitos de DUAL Uma das razões pela qual o DUAL pode convergir rapidamente depois de uma mudança na topologia é porque ele pode utilizar caminhos de backup para outros roteadores conhecidos como sucessores viáveis sem ter que recomputar o DUAL. Um sucessor viável (FS, Feasible Successor) é um vizinho que tem um caminho de backup sem loop para a mesma rede que o sucessor porque atende a condição de viabilidade. A condição de viabilidade (FC, Feasibility Condition) é atingida quando a distância reportada (RD, Reported Distance) para uma rede é menor que a distância viável do roteador para a mesma rede de destino.

46 kraemer Conceitos de DUAL

47 kraemer Conceitos de DUAL

48 kraemer Conceitos de DUAL Tabela de topologia

49 kraemer Conceitos de DUAL Tabela de topologia sem sucessor viável

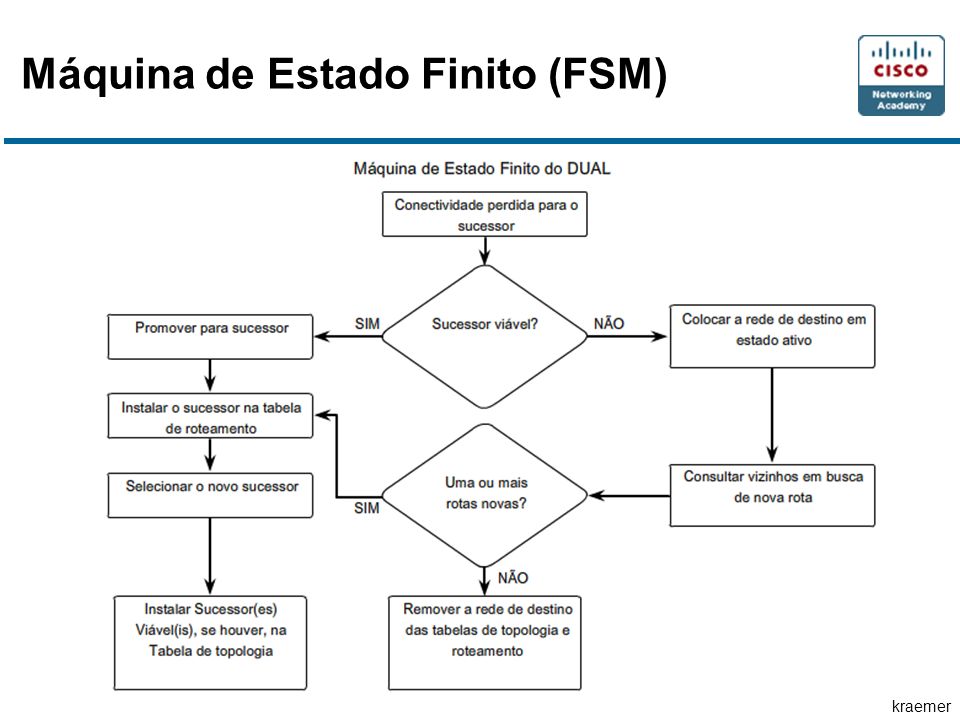

50 kraemer Máquina de Estado Finito (FSM)

51 kraemer Máquina de Estado Finito (FSM)

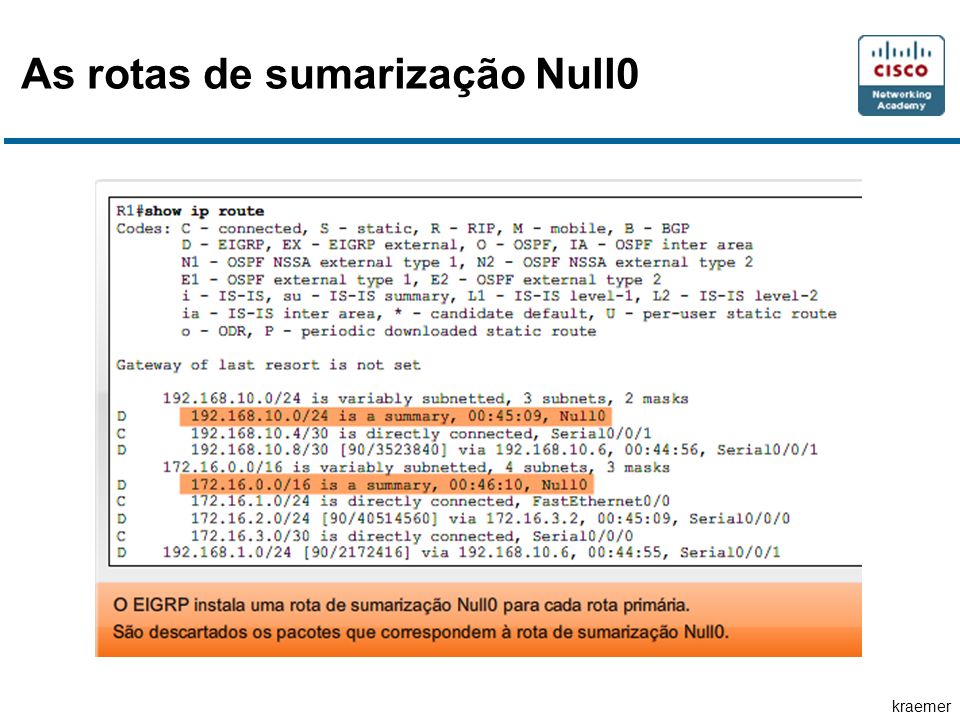

52 kraemer As rotas de sumarização Null0

53 kraemer As rotas de sumarização Null0 Desabilita a sumarização

54 kraemer Sumarização manual (config-if)# ip summary-address eigrp as-number network-address subnet-mask Os anúncios de sumarização também são feitos por interface.

55 kraemer Rota padrão de EIGRP Pode simular um ISP que não existe fisicamente.

56 kraemer Rota padrão de EIGRP

57 kraemer Ajustando o EIGRP Por padrão, o EIGRP utilizará somente até 50 por cento da largura de banda de uma interface para informações de EIGRP. Isto impede que o processo do EIGRP utilize um link em excesso e que não libere largura de banda suficiente para o roteamento de tráfego normal. O comando ip bandwidth-percent eigrp pode ser utilizado para configurar o percentual de largura de banda que pode ser utilizado por EIGRP em uma interface. Router(config-if)#ip bandwidth-percent eigrp as-number percent

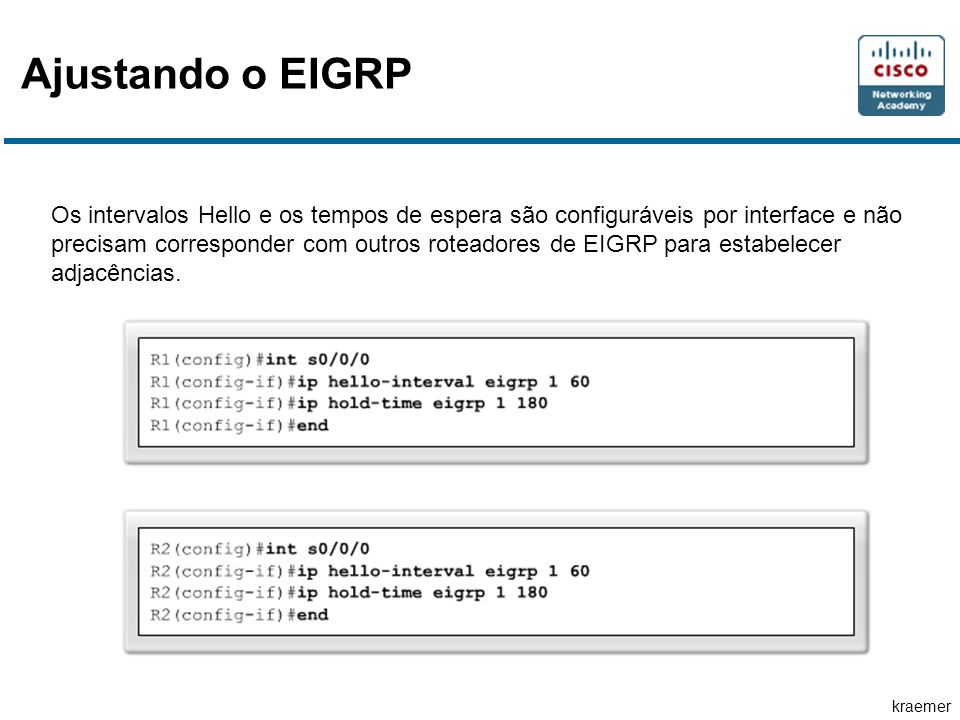

58 kraemer Ajustando o EIGRP Os intervalos Hello e os tempos de espera são configuráveis por interface e não precisam corresponder com outros roteadores de EIGRP para estabelecer adjacências.

59 kraemer O Protocolo de roteamento de gateway interior (EIGRP, Enhanced Interior Gateway Routing Protocol) é um protocolo de roteamento do vetor de distância classless que foi lançado em 1992 pela Cisco Systems. O EIGRP é protocolo de roteamento proprietário da Cisco e um aprimoramento de outro protocolo proprietário da Cisco, o Protocolo de roteamento de gateway interior (IGRP, Interior Gateway Routing Protocol). O IGRP é um protocolo de roteamento do vetor de distância classful que já não é mais suportado pela Cisco. O EIGRP utiliza o código-fonte de "D" para DUAL na tabela de roteamento. O EIGRP possui uma distância administrativa padrão de 90 para rotas internas e 170 para rotas importadas de uma fonte externa, como as rotas padrão. Resumo e revisão

60 kraemer O EIGRP utilizou PDMs (Módulos dependentes do protocolo) conferindo-lhe a capacidade de suportar protocolos de camada 3 diferentes incluindo IP, IPX e AppleTalk. O EIGRP utiliza o Protocolo de transporte confiável( RTP, Reliable Transport Protocol) como o protocolo da camada de transporte para a entrega de pacotes EIGRP. O EIGRP utiliza entrega confiável para atualizações, consultas e respostas do EIGRP e utiliza entrega não confiável para hellos e confirmações do EIGRP. RTP confiável significa que uma confirmação do EIGRP deve ser devolvida. Antes de as atualizações de EIGRP serem enviadas, um roteador deverá detectar primeiro seus vizinhos. Isto é feito com pacotes hello do EIGRP. Na maioria das redes, o EIGRP envia pacotes Hello a cada 5 segundos. Em redes ponto- multiponto (NBMA, Nonbroadcast Multiaccess Networks) como X.25, Frame Relay e interface ATM com links de acesso de T1 (1.544 Mbps) ou mais lentas, os Hellos são enviados a cada 60 segundos. O tempo de espera é de três vezes o hello ou 15 segundos na maioria das redes e de 180 segundos em redes NBMA de baixa velocidade. Resumo e revisão

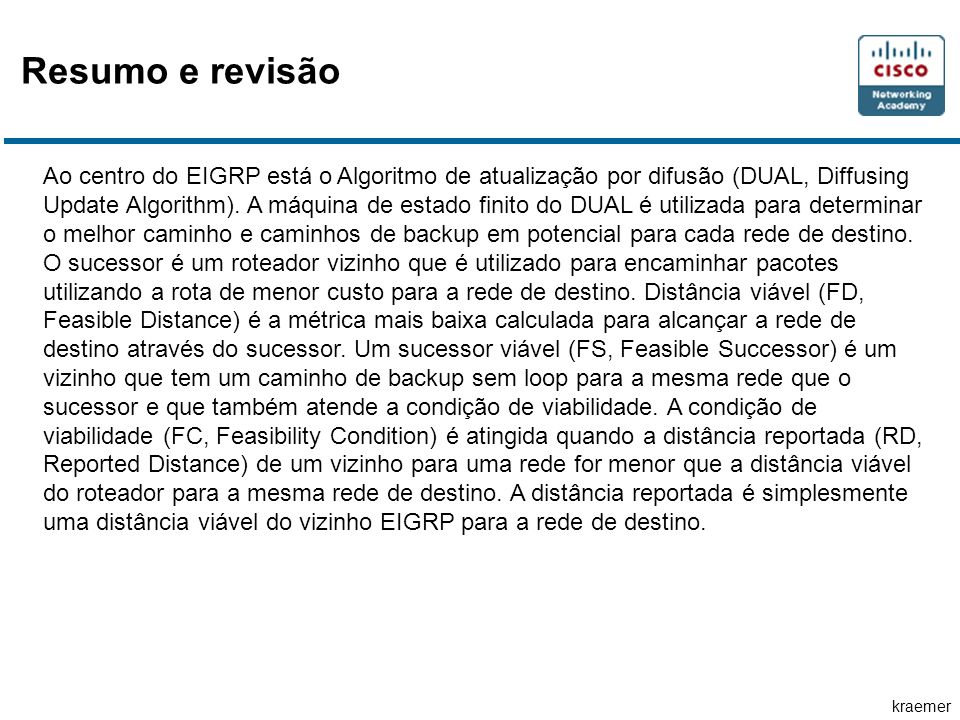

61 kraemer Ao centro do EIGRP está o Algoritmo de atualização por difusão (DUAL, Diffusing Update Algorithm). A máquina de estado finito do DUAL é utilizada para determinar o melhor caminho e caminhos de backup em potencial para cada rede de destino. O sucessor é um roteador vizinho que é utilizado para encaminhar pacotes utilizando a rota de menor custo para a rede de destino. Distância viável (FD, Feasible Distance) é a métrica mais baixa calculada para alcançar a rede de destino através do sucessor. Um sucessor viável (FS, Feasible Successor) é um vizinho que tem um caminho de backup sem loop para a mesma rede que o sucessor e que também atende a condição de viabilidade. A condição de viabilidade (FC, Feasibility Condition) é atingida quando a distância reportada (RD, Reported Distance) de um vizinho para uma rede for menor que a distância viável do roteador para a mesma rede de destino. A distância reportada é simplesmente uma distância viável do vizinho EIGRP para a rede de destino. Resumo e revisão

62 kraemer O EIGRP é configurado com o comando router eigrp autonomous-system. O valor do autonomous-system é, de fato, uma ID de processo e deve ser o mesmo em todos os roteadores no domínio de roteamento de EIGRP. O comando network é semelhante ao utilizado com o RIP. A rede é o endereço de rede classful das interfaces diretamente conectadas no roteador. Uma máscara curinga é um parâmetro opcional que pode ser utilizado para incluir somente interfaces específicas. Existem diversos modos de propagar uma rota padrão estática com o EIGRP. O comando redistribute static no modo de roteador do EIGRP é um método comum. Resumo e revisão
