1 Programa de Pós-Graduação em Demografia do Cedeplar-UFMG, Belo Horizonte, 08 a 12 de Agosto de 2011 Martin Handford, Where´s Wally? Oficina-Curso: Abordagens Espaciais em Estudos Populacionais: Técnicas de Representação e Métodos Analíticos Aula 6 [M2][Lab] Aula 6 [M2][Lab] Produzindo Informação de Uso e Cobertura da Terra para a RMBH Classificação de Uso e Cobertura para fins de (re)Distribuição Espacial da População Exemplo Didático Exemplo Didático Roberta Rosemback Antônio Miguel Vieira Monteiro André Augusto Gavlak

2 Geração de produtos Mapeamento de uso e cobertura-> Classificação Edição Avaliação Como extrair informação em uma imagem de satélite?

3 Classificação de imagens É uma representação abstrata e simplificada da superfície da terra, resultante da informação extraída em imagens. Os critérios para a distinção de classes devem ser claros e atender a objetivos específicos. A aplicação de um sistema de classificação define a LEGENDA. Como extrair informação em uma imagem de satélite?

4 Objetivo desta classificação de imagem: DISTRIBUIÇÃO ESPACIAL DA POPULAÇÃO Legenda - Recursos Hídricos Classe: água (contém represas e pequenos lagos – não capta cursos d'água) - Vegetação Classe: veg_densa (Contém vegetação densa) Classe: veg_esparsa (Contém vegetação esparsa) - Áreas construídas Classe: Urbano (contém as área urbanizadas sem distinção de densidades) - Áreas não construídas Classe: outros (contém cavas, pedreiras, solo exposto – áreas antropizadas sem fins de moradia) Como extrair informação em uma imagem de satélite?

5 Classificação de imagens Processo em 2 fases: SEGMENTAÇÃO – só propriedades espectrais CLASSIFICAÇÃO – algorítmo estatístico

6 Classificação a partir de imagens segmentadas Segmentação por Crescimento de Regiões (agrupamento de dados de regiões adjacentes espacialmente): Calcula-se um critério de similaridade para cada par de região adjacente espacialmente. O critério de similaridade baseia-se em um teste de hipótese estatístico que testa a média entre as regiões. A seguir, divide-se a imagem em um conjunto de sub-imagens e então realiza-se a união entre elas, segundo um limiar de agregação definido. Como extrair informação em uma imagem de satélite?

7 Classificação de imagens (segmentação) Segmentador Imagem Segmentada Como extrair informação em uma imagem de satélite?

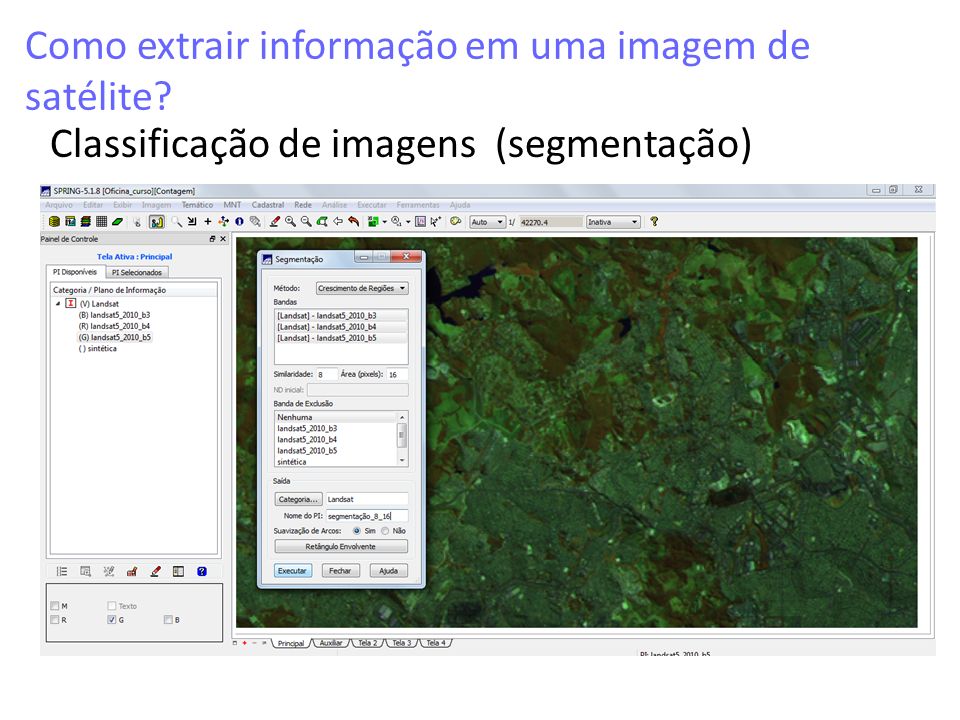

8 Classificação de imagens (segmentação) Como extrair informação em uma imagem de satélite?

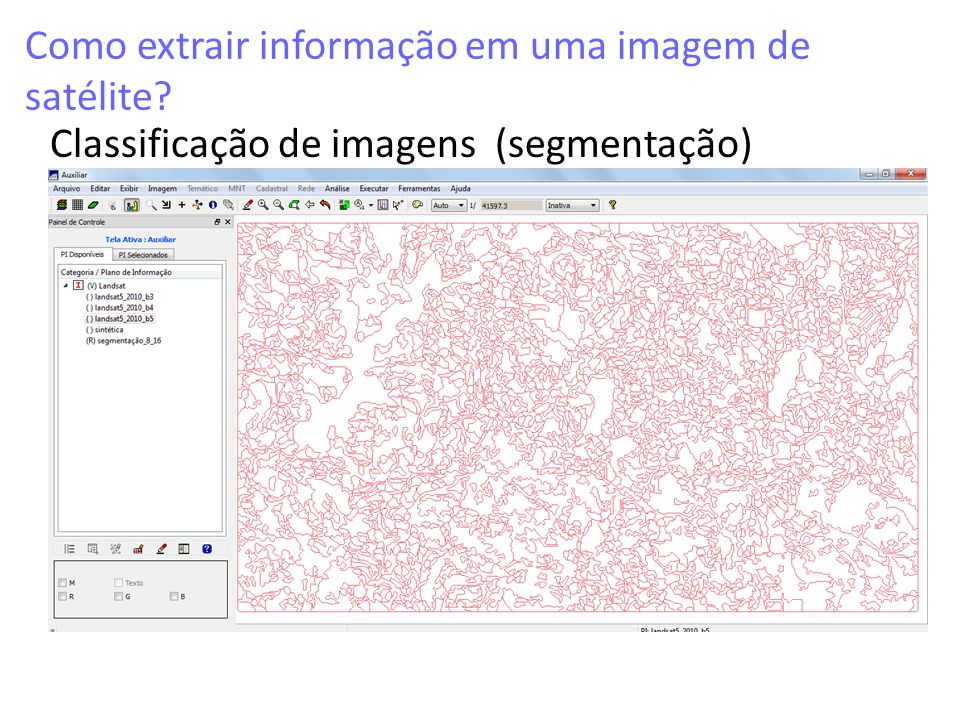

9 Classificação de imagens (segmentação) Como extrair informação em uma imagem de satélite?

10 Classificação de imagens ISOSEG – algorítmo não-supervisionado É uma técnica para classificação que procura agrupar regiões, a partir de uma medida de similaridade entre elas. Ao término, todas regiões estarão associadas a uma classe definida pelo algoritmo. O usuário deverá então associar estas classes às classes por ele definidas no banco de dados. Como extrair informação em uma imagem de satélite?

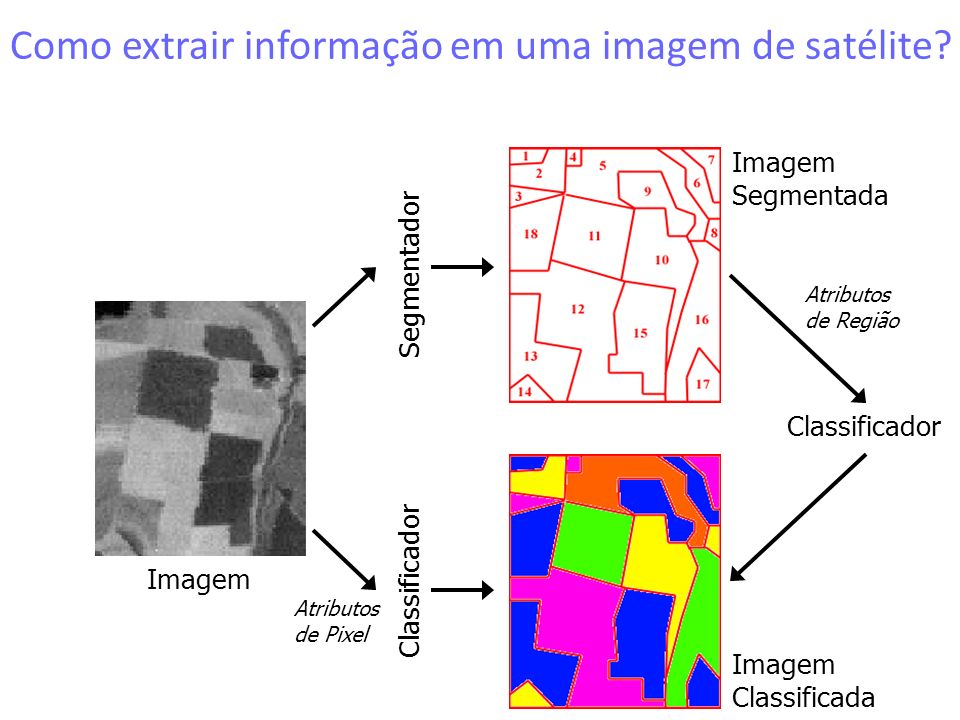

11 Segmentador Classificador Imagem Atributos de Pixel Imagem Classificada Imagem Segmentada Atributos de Região Como extrair informação em uma imagem de satélite?

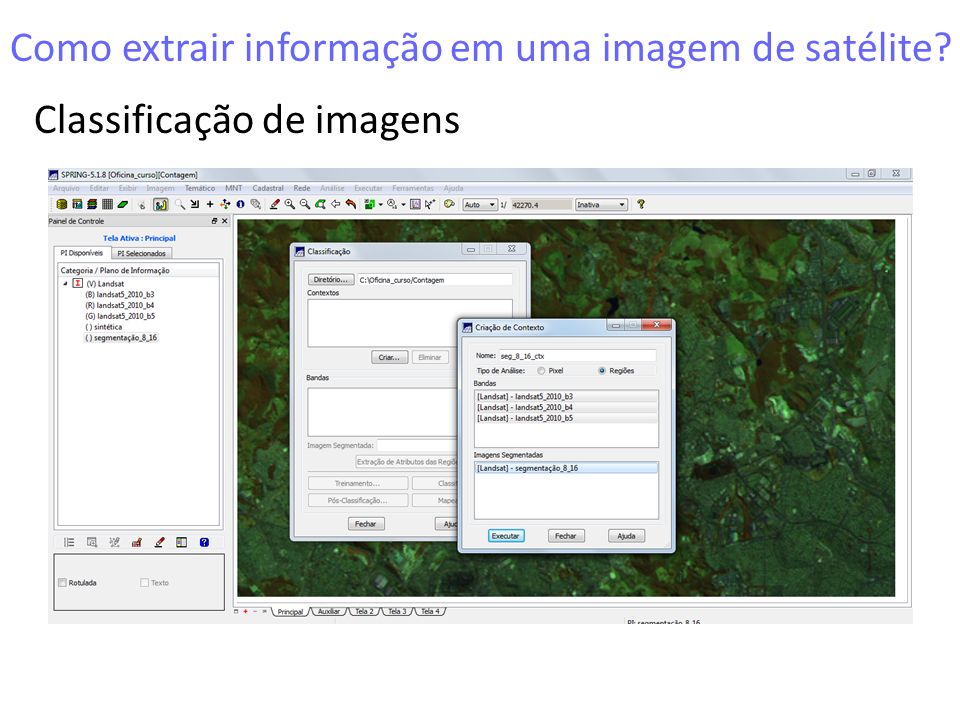

12 Classificação de imagens Como extrair informação em uma imagem de satélite?

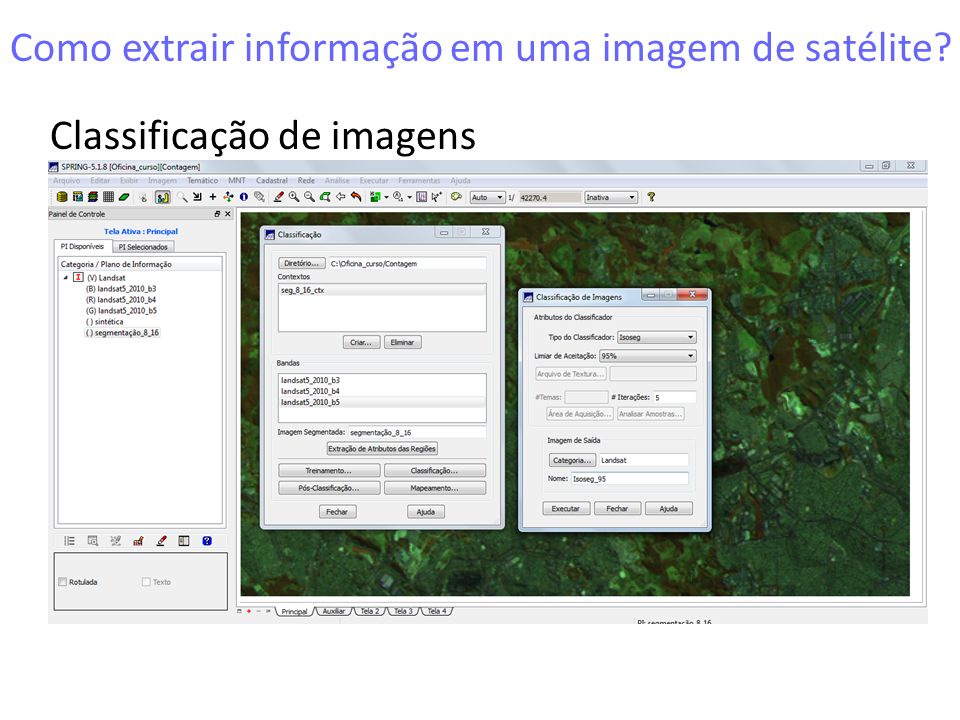

13 Classificação de imagens Como extrair informação em uma imagem de satélite?

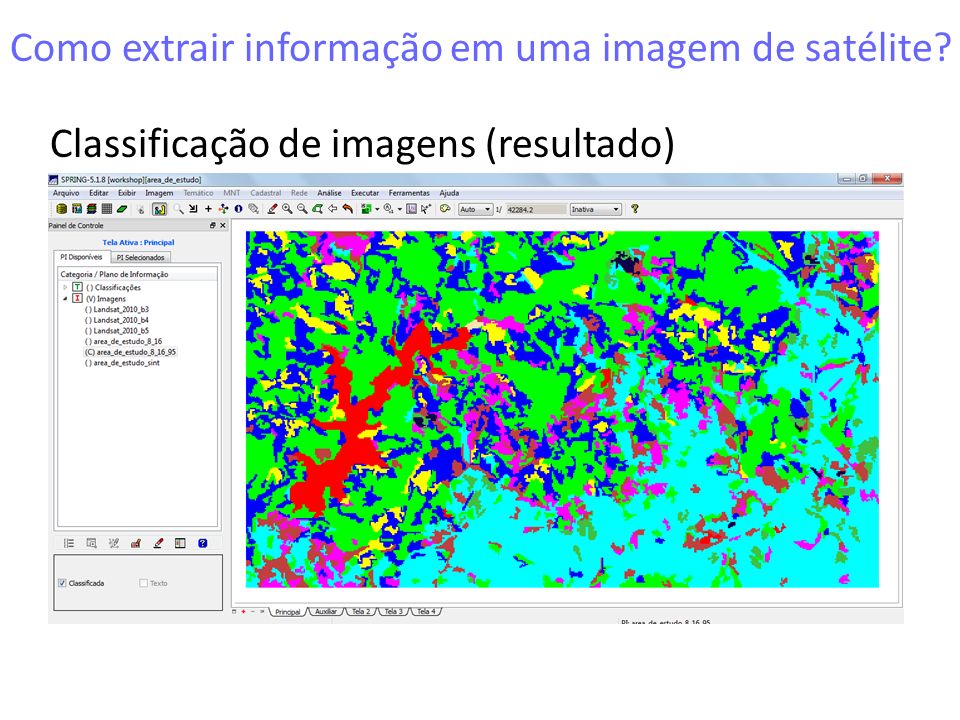

14 Classificação de imagens (resultado) Como extrair informação em uma imagem de satélite?

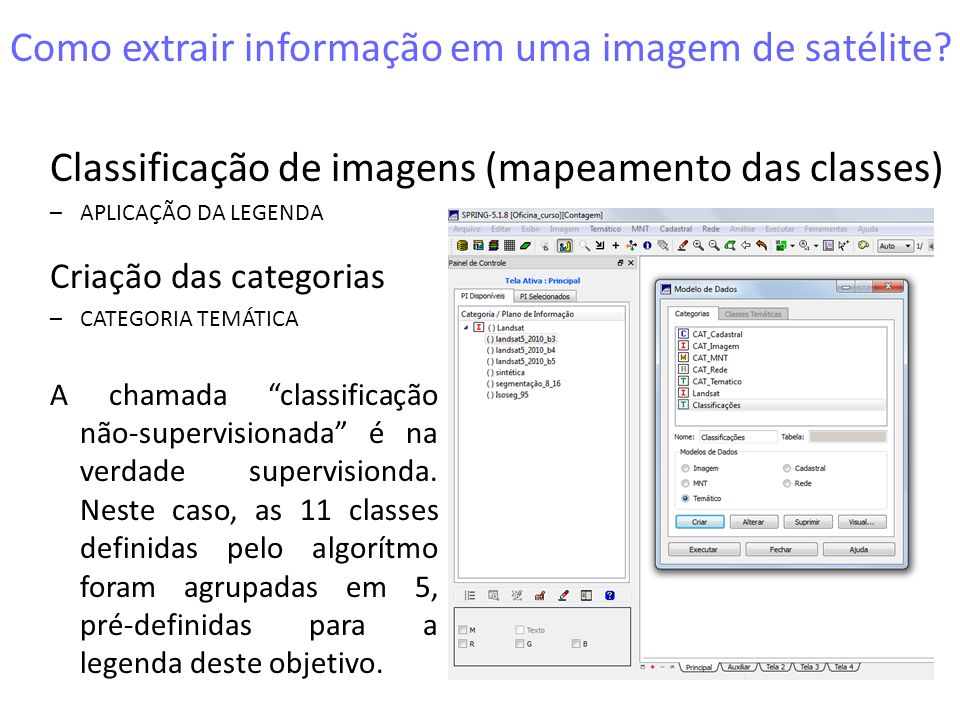

15 Criação das categorias –CATEGORIA TEMÁTICA A chamada “classificação não-supervisionada” é na verdade supervisionda. Neste caso, as 11 classes definidas pelo algorítmo foram agrupadas em 5, pré-definidas para a legenda deste objetivo. Classificação de imagens (mapeamento das classes) –APLICAÇÃO DA LEGENDA Como extrair informação em uma imagem de satélite?

16 –Criação das categorias –CATEGORIA TEMÁTICA (criação das classes temáticas) Classificação de imagens (mapeamento das classes) Como extrair informação em uma imagem de satélite?

17 Classificação de imagens (mapeamento das classes) Como extrair informação em uma imagem de satélite?

18 Pós-classificação de imagens (edição) Como extrair informação em uma imagem de satélite?

19 Pós-classificação de imagens (edição) Edição matricial: Como extrair informação em uma imagem de satélite? M.C. Escher

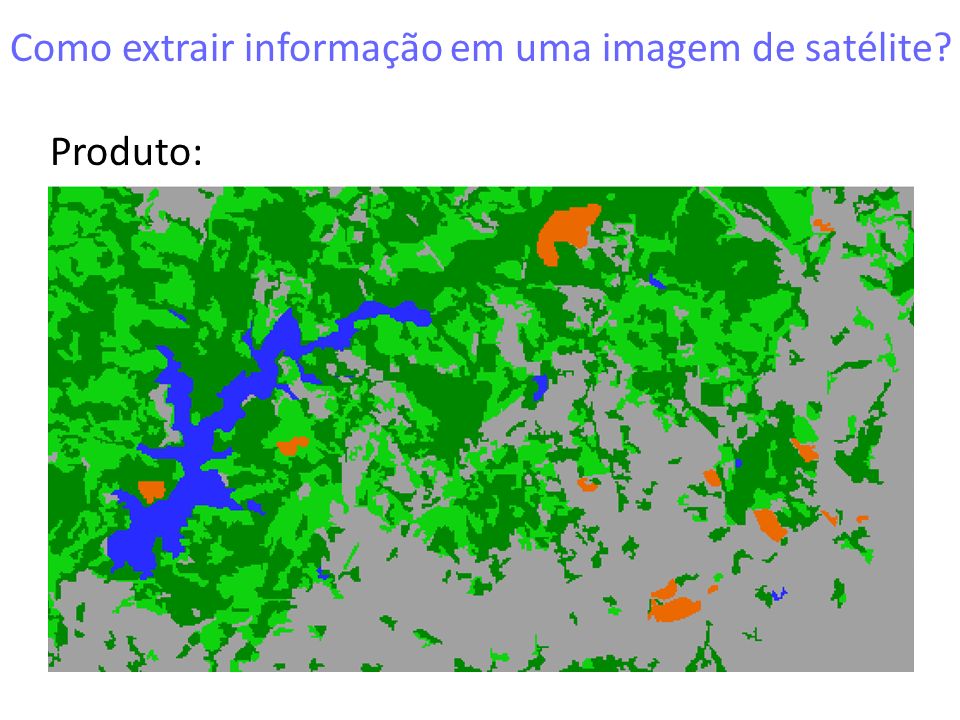

20 Produto: Como extrair informação em uma imagem de satélite?

21 Como utilizar a informação? Exportar em formato GeoTIFF:
