1 Introdução a Padrões

2 Contexto Arquitetura do Sistema Análise e Projeto OO com UML e Padrões | 2 GUI / Comunicação NEGÓCIO Interfaces negócio-dados DADOS Fachada TelaLogin TelaPagamentoQualitiCard ControladorLogin ControladorPagamentoQualitiCard CadastroPagamentosCartao... ContaInternet PagamentoCartao IRepositorioContasInternet IRepositorioPagamentosCartao RepositorioPagamentos CartaoBDR RepositorioPagamentos CartaoBDOO RepositorioContasI nternetBDR RepositorioContasI nternetArquivo CadastroContas Internet

3 Evolução de Software “Grandes sistemas de software nunca são completados; eles simplesmente continuam evoluindo” [Lehman] Motivos e conseqüências (algumas Leis de Lehman) ­ Mudança Contínua e Crescimento Contínuo Mudanças são inevitáveis para que o software continue útil Adição de funcionalidades para manter a satisfação do usuário ­ Complexidade Crescente e Qualidade Decrescente Mudanças aumentam a complexidade do software Qualidade diminui a não ser que haja adaptações Análise e Projeto OO com UML e Padrões | 3

4 Como devemos proceder? Pensar antes de agir! Algumas ações: ­ Analisar impactos ­ Modelar, antes de codificar ­ Utilizar soluções e técnicas validadas Não reinventar a roda! Análise e Projeto OO com UML e Padrões | 4

5 Padrões em outras Engenharias “Cada padrão descreve um problema que ocorre repetidas vezes em nosso ambiente, e então descreve o núcleo da solução para aquele problema, de tal maneira que pode-se usar essa solução milhões de vezes sem nunca fazê-la da mesma forma duas vezes” Christopher Alexander, sobre padrões em Arquitetura Análise e Projeto OO com UML e Padrões | 5

6 Padrões de Projeto/ Design Patterns Soluções (validadas) para alcançar objetivos na engenharia de software usando linguagens O-O ­ Registram o conhecimento existente de uma forma que possa ser reaplicados em vários contextos “Os padrões de projeto são descrições de objetos que se comunicam e classes que são customizadas para resolver um problema genérico de design em um contexto específico” Gamma, Helm, Vlissides & Johnson, sobre padrões em software Análise e Projeto OO com UML e Padrões | 6

7 Por que aprender padrões? Aprender com a experiência dos outros ­ identificar problemas comuns em engenharia de software ­ utilizar soluções testadas e bem documentadas Aprender boas práticas de programação ­ Padrões utilizam eficientemente Herança, composição, modularidade, polimorfirmo e abstração para construir código reutilizável, eficiente, de alta coesão e baixo acoplamento Ter um caminho e um alvo para refatorações Facilita a comunicação, compreensão e documentação ­ Vocabulário comum ­ Ajuda a entender a papel de classes do sistemas. Análise e Projeto OO com UML e Padrões | 7

8 Elementos de um padrão Nome Problema ­ Quando aplicar o padrão, em que condições? Solução ­ Descrição abstrata de um problema e como usar os elementos disponíveis (classes e objetos) para solucioná-lo Conseqüências ­ Custos e benefícios de se aplicar o padrão ­ Impacto na flexibilidade, extensibilidade, portabilidade e eficiência do sistema Análise e Projeto OO com UML e Padrões | 8

9 Metáforas no mundo real State Pessoas reagem de formas diferente de acordo com o humor. Observer Jornais são entregues aos seus assinantes. Chain of Responsability Chefe delega responsabilidade a um subordinado, que delega a outro, que... Análise e Projeto OO com UML e Padrões | 9 Padrões são formados por vários objetos. Cada objeto tem um papel (responsabilidade) na solução.

10 Padrões de Projeto GoF Padrões de Projeto/Design Descreve 23 padrões soluções genéricas para os problemas mais comuns do desenvolvimento de software orientado a objetos; obtidas através de experiências de sucesso na indústria de software Sobre o livro ­ Seus quatro autores são conhecidos como "The Gang of Four” (GoF). ­ O livro tornou-se um clássico na literatura orientada a objetos e continua atual. Introduzidos no livro em 1994 Análise e Projeto OO com UML e Padrões | 10

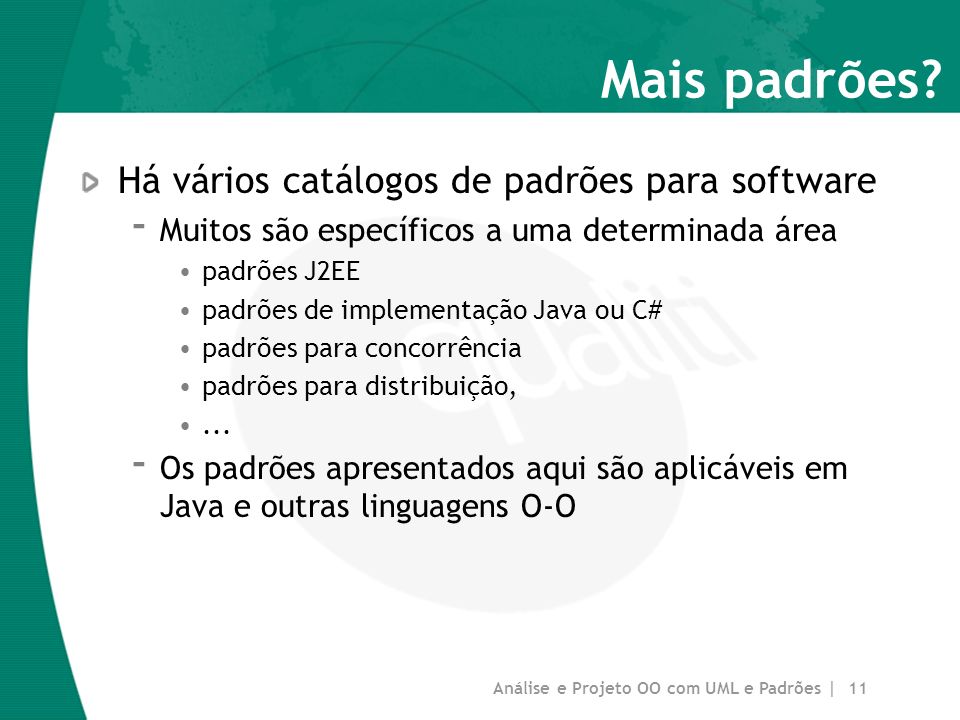

11 Mais padrões? Há vários catálogos de padrões para software ­ Muitos são específicos a uma determinada área padrões J2EE padrões de implementação Java ou C# padrões para concorrência padrões para distribuição,... ­ Os padrões apresentados aqui são aplicáveis em Java e outras linguagens O-O Análise e Projeto OO com UML e Padrões | 11

12 Padrões de Projeto

13 Formas de classificação Há várias formas de classificar os padrões Os padrões GoF são tradicionalmente classificados pelo propósito: 1. criação de classes e objetos; 2. alteração da estrutura de um programa, 3. controle do seu comportamento Metsker os classifica em 5 grupos, por intenção 1. oferecer uma interface, 2. atribuir uma responsabilidade, 3. realizar a construção de classes ou objetos 4. controlar formas de operação 5. implementar uma extensão para a aplicação Análise e Projeto OO com UML e Padrões | 13

14 23 Padrões GoF Classificação por Propósito Propósito CriaçãoEstruturaComportamento Escopo Classe Factory MethodClass AdapterInterpreter Template Method Objeto Builder Abstract Factory Prototype Singlenton Object Adapter Bridge Composite Decorator Facade Flyweight Proxy Chain of Responsibility Command Iterator Mediator Memento Observer State Strategy Visitor ** Classificação segundo GoF. Análise e Projeto OO com UML e Padrões | 14

15 23 Padrões GoF Classificação por Intenção IntençãoPadrões 1. InterfacesAdapter, Facade, Composite, Bridge 3. ConstruçãoFactory Method, Abstract Factory, Builder, Prototype, Memento 2. ResponsabilidadeSingleton, Observer, Chain of Responsibility, Mediator, Proxy, Flyweight 4. OperaçõesTemplate Method, State, Command, Strategy, Interpreter 5. ExtensõesIterator,Decorator, Visitor ** Classificação segundo Steven Metsker, Design Patterns Java Workbook, 2002. Vistos em SalaVistos AnteriormentePraticados nos próximos exercícios Análise e Projeto OO com UML e Padrões | 15

16 PADRÕES RELACIONADOS A INTERFACES Análise e Projeto OO com UML e Padrões | 16

17 Interface Interface: ­ coleção de métodos e constantes que uma classe permite que objetos de outras classes acessem Exigem que a classe que implementa a interface ofereça implementação para seus métodos Não garante que métodos terão implementação que efetue alguma computação: stubs Análise e Projeto OO com UML e Padrões | 17

18 Padrões relacionados a Interfaces Adapter: ­ para adaptar a interface de uma classe para outra que o cliente espera Composite: ­ definir uma interface comum para objetos individuais e composições de objetos Bridge: ­ desacoplar uma abstração de sua implementação para que ambos possam variar independentemente Façade: ­ oferecer uma interface simples para uma coleção de classes Visto anteriormente Análise e Projeto OO com UML e Padrões | 18

19 Fachada Objetivo segundo o GoF: ­ “oferecer uma interface única para um conjunto de interfaces de um subsistema.” ­ “Façade define uma interface de nível mais elevado que torna o subsistema mais fácil de usar.” Análise e Projeto OO com UML e Padrões | 19

20 Relembrando o Padrão Façade Cliente precisa saber muitos detalhes do subsistema para utilizá-lo! Crie uma fachada! slide com animação Análise e Projeto OO com UML e Padrões | 20

21 Adapter Objetivo segundo o GoF: ­ “converter a interface de uma classe em outra interface esperada pelos clientes.” ­ “Adapter permite a comunicação entre classes que não poderiam trabalhar juntas devido à incompatibilidade de suas interfaces.” Análise e Projeto OO com UML e Padrões | 21

22 Análise e Projeto OO com UML e Padrões | 22 Adapter Problema e Solução ProblemaSolução Cliente operacao() ClasseExistente metodoUtil() void operacao() { metodoEsperado(); } Adaptador metodoEsperado() void metodoEsperado() { metodoUtil(); } Deseja utilizar slide com animação

23 Object Adapter Cliente: aplicação que colabora com objetos que implementam Alvo Alvo: define a interface requerida pelo Cliente ClasseExistente: classe dos objetos que requerem adaptação Adaptador: adapta a interface do Recurso à interface Alvo > Alvo operacao() Cliente Adaptador operacao() ClasseExistente metodoUtil() ClasseExistente ce;... ce.metodoUtil(); implementa Análise e Projeto OO com UML e Padrões | 23

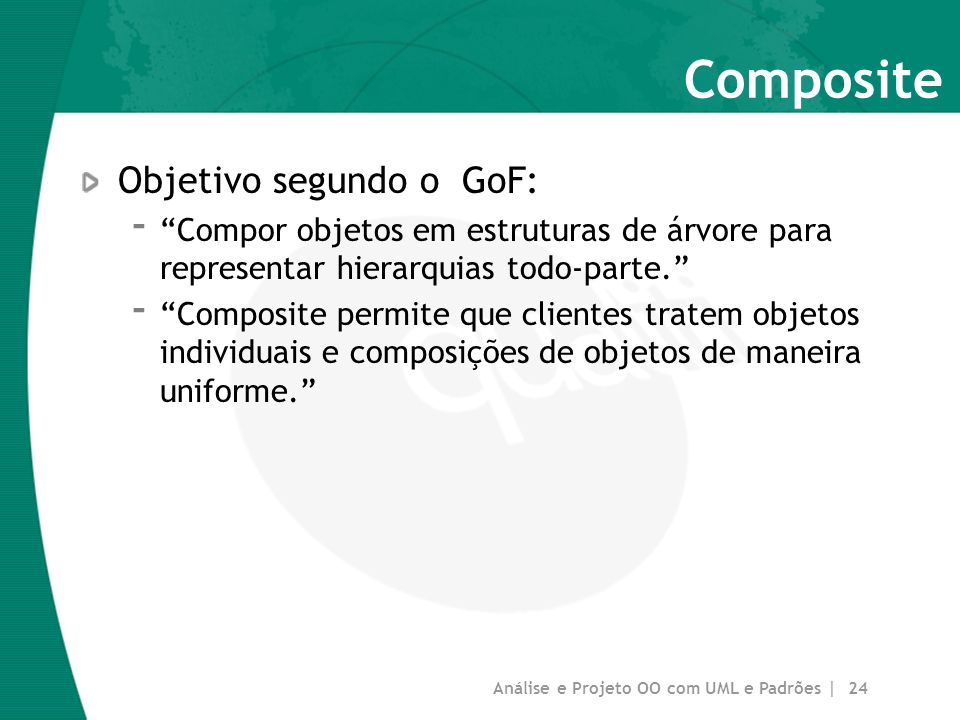

24 Composite Objetivo segundo o GoF: ­ “Compor objetos em estruturas de árvore para representar hierarquias todo-parte.” ­ “Composite permite que clientes tratem objetos individuais e composições de objetos de maneira uniforme.” Análise e Projeto OO com UML e Padrões | 24

25 Composite Problema e Solução Problema Cliente precisa tratar de maneira uniforme objetos individuais e composições desses objetos Solução Tratar grupos e indivíduos diferentes através de uma única interface Cliente Componente IndividuoGrupo Todos são componentes Análise e Projeto OO com UML e Padrões | 25

26 Estrutura do Composite Cliente Componente operacao() Folha operacao() Composição operacao() add(Componente) remove(Componente) for (int i=0; i<filhos.length; i++) { filho = filhos[i]; filho.operacao(); } filhos 1.. * :Composicao :Folha Análise e Projeto OO com UML e Padrões | 26

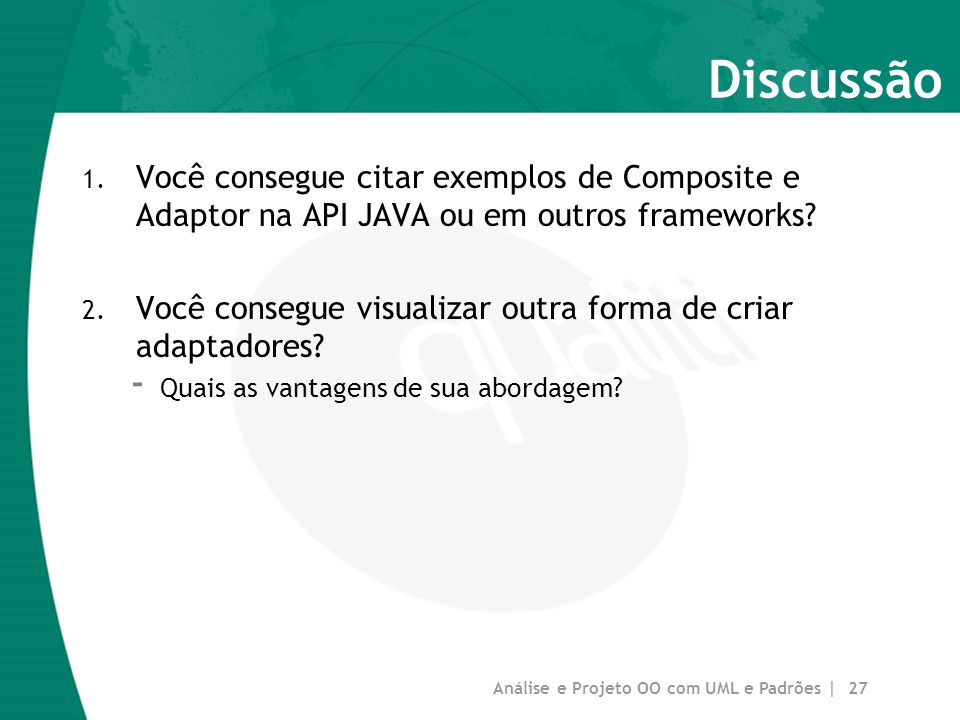

27 Discussão 1. Você consegue citar exemplos de Composite e Adaptor na API JAVA ou em outros frameworks? 2. Você consegue visualizar outra forma de criar adaptadores? ­ Quais as vantagens de sua abordagem? Análise e Projeto OO com UML e Padrões | 27

28 Resumo: quando usar? Façade ­ Simplificar o uso de uma coleção de objetos Adapter ­ Adaptar uma interface existente para um cliente Bridge ­ Implementar um design que permita total desacoplamento entre interface e implementação Composite ­ Tratar composições e unidades uniformemente Análise e Projeto OO com UML e Padrões | 28

29 PADRÕES QUE OFERECEM ALTERNATIVAS À CONSTRUÇÃO DE OBJETOS Análise e Projeto OO com UML e Padrões | 29

30 Construtores Alguns problemas em depender de construtores ­ Cliente pode não ter todos os dados necessários para instanciar um objeto ­ Cliente fica acoplado a uma implementação concreta (precisa saber a classe concreta para usar new com o construtor) ­ Objeto complexo pode necessitar da criação de objetos menores previamente, com certo controle difícil de implementar com construtores ­ Não há como limitar o número de instâncias criadas Análise e Projeto OO com UML e Padrões | 30

31 Padrões que oferecem alternativas à construção de objetos Factory Method: adia a decisão sobre qual classe concreta instanciar Abstract Factory: constuir uma família de objetos que compartilham um "tema" em comum Prototype: especificar a criação de um objeto a partir de um exemplo fornecido Memento: reconstruir um objeto a partir de uma versão que contém apenas seu estado interno Builder: obtém informação necessária em passos antes de requisitar a construção de um objeto Análise e Projeto OO com UML e Padrões | 31

32 Factory Method Objetivo segundo o GoF: ­ “Definir uma interface para criar um objeto mas deixar que subclasses decidam que classe instanciar.” ­ Factory Method permite que uma classe delegue a responsabilidade de instanciação às subclasses.” Análise e Projeto OO com UML e Padrões | 32

33 Fabrica Funcionamento de uma Fábrica Problema: ­ O acesso a um objeto concreto será feito através da interface conhecida através de sua superclasse, mas o cliente também não quer (ou não pode) saber qual implementação concreta estará utilizando Forma desenha() Poligono desenha() Retangulo desenha() Circulo desenha() cliente Análise e Projeto OO com UML e Padrões | 33

34 Estrutura do Factory Method Criador criarProduto() CriadorConcreto criarProduto() ProdutoProdutoConcreto cliente Análise e Projeto OO com UML e Padrões | 34

35 Abstract Factory Objetivo segundo o GoF: ­ “Prover uma interface para criar famílias de objetos relacionados ou dependentes sem especificar suas classes concretas.” Análise e Projeto OO com UML e Padrões | 35

36 Problema Criar uma família de objetos relacionados sem conhecer suas classes concretas Análise e Projeto OO com UML e Padrões | 36

37 Estrutura FabricaAbstrata criarProdutoUm() criarProdutoDois() ProdutoUm cliente ProdutoDoisFabricaConcretaA criarProdutoUm() criarProdutoDois() FabricaConcretaB criarProdutoUm() criarProdutoDois() ProdutoUmAProdutoDoisAProdutoUmBProdutoDoisB Análise e Projeto OO com UML e Padrões | 37

38 Discussão 1. Qual a diferença entre Factory Method e Abstract Factory? 2. É possível o cliente solicitar a criação de um objeto sem ter conhecimento algum de sua classe concreta? ­ Que possíveis formas você enxerga para implementar isto? Análise e Projeto OO com UML e Padrões | 38

39 Quando usar? Factory Method ­ Para isolar a classe concreta do produto criado da interface usada pelo cliente Abstract Factory ­ Para criar famílias inteiras de objetos que têm algo em comum sem especificar suas interfaces. Prototype ­ Para criar objetos usando outro como base Memento ­ Para armazenar o estado de um objeto sem quebrar o encapsulamento. O uso típico deste padrão é na implementação de operações de Undo. Builder ­ Para construir objetos complexos em várias etapas e/ou que possuem representações diferentes Análise e Projeto OO com UML e Padrões | 39

40 Exercício – Qualiti Internet Banking Dado: ­ A arquitetura do sistema modelada no exercício anterior Refatorar o Projeto para: ­ Permitir flexibilidade na mudança do mecanismo de persistência (BDR ou XML) ­ Uniformizar as diversas interfaces de operadoras de cartão (visa, master, etc) no subsistema OperadoraCartão Dica: utilize os padrões Adapter e Abstract Factory. Dica: utilize os padrões Adapter e Abstract Factory. Análise e Projeto OO com UML e Padrões | 40

41 PADRÕES ASSOCIADOS A DISTRIBUIÇÃO DE RESPONSABILIDADES Análise e Projeto OO com UML e Padrões | 41

42 Padrões associados a Distribuição de responsabilidades Singleton: centraliza a responsabilidade em uma única instância de uma classe Observer: desacopla um objeto do conhecimento de que outros objetos dependem dele Mediator: centraliza a responsabilidade em uma classe que determina como outros objetos interagem Proxy: assume a responsabilidade de outro objeto (intercepta) Chain of Responsibility: permite que uma requisição passe por uma corrente de objetos até encontrar um que a processe Flyweight: centraliza a responsabilidade em objetos compartilhados de alta granularidade (blocos de montagem) Análise e Projeto OO com UML e Padrões | 42

43 Singlenton Objetivo segundo o GoF: ­ “Garantir que uma classe só tenha uma única instância, e prover um ponto de acesso global a ela.” independente do número de requisições que receber para criá-lo Aplicações ­ Um único banco de dados ­ Um único acesso ao arquivo de log ­ Um único objeto que representa um vídeo ­ Uma única fachada (Façade pattern) Análise e Projeto OO com UML e Padrões | 43

44 Estrutura do Singlenton Singlenton - dados -instancia : null - Singlenton () + getInstancia() +getDados() public static synchronized Singlenton getInstancia() { if (instancia == null) { instancia = new Singlenton(); } return instancia; } Objeto com acesso privativo Construtor privativo Ponto de acesso estático e global Lazy inicializatiom idiom Análise e Projeto OO com UML e Padrões | 44

45 Observer Objetivo segundo o GoF: ­ “Definir uma dependência um-para-muitos entre objetos para que quando um objeto mudar de estado, todos os seus dependentes sejam notificados e atualizados automaticamente.” Análise e Projeto OO com UML e Padrões | 45

46 Observer registra-se altera notifica tempo Problema: slide com animação Análise e Projeto OO com UML e Padrões | 46

47 Estrutura de Observer Observador atualizar() Sujeito - obs: Observador[] cadastrar(Observador) remover(Observador) notificar() SujeitoConcreto - dados + getDados() + setDados() SujeitoConcreto - conc: SujeitoConcreto - dadosObservados + atualizar() for(int i =0; i < obs.lenght; i++){ obs[i].atualizar(); } dadosObservados = conc.getDados(); Análise e Projeto OO com UML e Padrões | 47

48 Chain of Responsibility Objetivo segundo o GoF: ­ "Evita acoplar o remetente de uma requisição ao seu destinatário ao dar a mais de um objeto a chance de servir a requisição.” ­ “Compõe os objetos em cascata e passa a requisição pela corrente até que um objeto a sirva.” Análise e Projeto OO com UML e Padrões | 48

49 Chain of Responsability Problema ­ Permitir que vários objetos possam servir a uma requisição ou repassá-la ­ Permitir divisão de responsabilidades de forma transparente Filme: O Grande Dave, Estrelado por Eddie Murphy Análise e Projeto OO com UML e Padrões | 49

50 Estrutura do Chain of Responsability Processador processarRequisicao() ProcessadorConcreto1 - sucessor: Processador processarRequisicao() ProcessadorConcretoN processarRequisicao() ProcessadorConcreto2 - sucessor: Processador processarRequisicao()... cliente sucesso.processarRequisicao() Análise e Projeto OO com UML e Padrões | 50

51 Discussão 1. Qual a diferença entre: ­ Singleton e Façade? ­ Chain of Responsibility e Adapter? 2. Na sua opnião: ­ Todos os objetos deveriam ser Singlentons? ­ Singlentons estariam indiretamente introduzindo variáveis globais? Isto é bom ou ruim? ­ Que diferentes maneiras você conseguiria visualizar para indicar o próximo processo em uma cadeia de responsabilidades? Qual a diferença entre cada uma delas? Análise e Projeto OO com UML e Padrões | 51

52 Quando usar? Singleton: quando apenas uma instância for permitida Observer: quando houver necessidade de notificação automática Chain of Responsibility: quando uma requisição puder ou precisar ser tratada por um ou mais entre vários objetos Mediator: para controlar a interação entre dois objetos independentes Proxy: quando for preciso um intermediário para o objeto real Flyweight: quando for necessário reutilizar objetos visando performance (cuidado com o efeito oposto!) Análise e Projeto OO com UML e Padrões | 52

53 PADRÕES QUE PERMITEM ACRESCENTAR COMPORTAMENTOS Análise e Projeto OO com UML e Padrões | 53

54 Extensões Extensão é a adição de uma classe, interface ou método a uma base de código existente [2] Formas de extensão ­ Herança (criação de novas classes) ­ Delegação (para herdar de duas classes, pode-se estender uma classe e usar delegação para "herdar" o comportamento da outra classe) Desenvolvimento em Java é sempre uma forma de extensão ­ Extensão começa onde o reuso termina Análise e Projeto OO com UML e Padrões | 54

55 Exemplo de Extensão por Delegação Análise e Projeto OO com UML e Padrões | 55

56 Padrões que permitem acrescentar comportamentos Padrões que permitem acrescentar comportamentos em um objeto sem mudar sua classe ­ Command (capítulo anterior) ­ Template Method (capítulo anterior) ­ Decorator: adiciona responsabilidades a um objeto dinamicamente. ­ Iterator: oferece uma maneira de acessar uma coleção de instâncias de uma classe carregada. ­ Visitor: permite a adição de novas operações a uma classe sem mudar a classe. Análise e Projeto OO com UML e Padrões | 56

57 Decorator Objetivo segundo GoF: ­ “Anexar responsabilidades adicionais a um objeto dinamicamente.” ­ “Decorators oferecem uma alternativa flexível ao uso de herança para estender uma funcionalidade.” Análise e Projeto OO com UML e Padrões | 57

58 Estrutura Decorador operacao() ComponenteConcreto operacao() DecoradorConcretoA estadoAdicional operacao() DecoradorConcretoB comportamentoAdicional() operacao() Componente operacao() component.operacao(); super.operacao(); comportamentoAdicional(); Análise e Projeto OO com UML e Padrões | 58

59 Exemplo: I/O Streams // objeto do tipo File File tanque = new File("agua.txt"); // componente FileInputStream // cano conectado no tanque FileInputStream cano = new FileInputStream(tanque); // read() lê um byte a partir do cano byte octeto = cano.read(); Análise e Projeto OO com UML e Padrões | 59

60 Análise e Projeto OO com UML e Padrões | 60 // partindo do cano (componente concreto) FileInputStream cano = new FileInputStream(tanque); // decorador leitor conectado no componente InputStreamReader leitor = new InputStreamReader(cano); // pode-se ler um char a partir de chf (mas isto impede que // o char chegue ao fim da linha: há um vazamento no cano!) char letra = leitor.read(); // decorador br conectado no decorador chf BufferedReader leitorbf = new BufferedReader (leitor); // lê linha de texto a de br String linha = leitorbf.readLine(); Concatenação de decorador Uso de método com comportamento alterado Comportamento adicional

61 Iterator Objetivo de acordo com o GoF: ­ “Prover uma maneira de acessar os elementos de um objeto agregado seqüencialmente sem expor sua representação interna.” Análise e Projeto OO com UML e Padrões | 61

62 Problema Coleção arbitrária de objetos (array, hashmap, lista, conjunto, pilha, tabela,...) Iterator Tipo genérico Análise e Projeto OO com UML e Padrões | 62

63 Iterator Iterators servem para acessar o conteúdo de um agregado (coleções, arrays, etc) sem expor sua representação interna Oferece uma interface uniforme para atravessar diferentes estruturas agregadas Em Java, Iterators são implementados nas coleções do Java. É obtido através do método iterator() de Collection, que devolve uma instância de java.util.Iterator. Interface java.util.Iterator: ­ package java.util; ­ public interface Iterator { ­ boolean hasNext(); ­ Object next(); ­ void remove(); ­ } iterator() é um exemplo de Factory Method Análise e Projeto OO com UML e Padrões | 63

64 quando usar? Decorator ­ Para acrescentar recursos e comportamento a um objeto existente, receber sua entrada e podermanipular sua saída. Iterator ­ Para navegar em uma coleção elemento por elemento Visitor ­ Para estender uma aplicação com novas operações sem que seja necessário mexer na interface existente. Análise e Projeto OO com UML e Padrões | 64

65 Exercício – Qualiti Internet Banking Dado: ­ A arquitetura do sistema modelada no exercício anterior Modelar o Caso de Uso Configurar Conta: ­ Produzir diagramas de Análise ­ Introduzir caso de uso à arquitetura Dica: utilize os padrões Composite, Observer e Decorator. Dica: utilize os padrões Composite, Observer e Decorator. Análise e Projeto OO com UML e Padrões | 65

66 PADRÕES QUE LIDAM COM FORMAS DE IMPLEMENTAR OPERAÇÕES E ALGORITMOS Análise e Projeto OO com UML e Padrões | 66

67 Operações Algumas Definições Operação: especificação de um serviço que pode ser requisitado por uma instância de uma classe. ­ Exemplo: operação toString() é implementada em todas as classes. Método: implementação de uma operação. Um método tem uma assinatura. ­ Exemplo: cada classe implementa toString() diferentemente Assinatura: descreve uma operação com um nome, parâmetros e tipo de retorno. ­ Exemplo: public String toString() Algoritmo: uma seqüência de instruções que aceita entradas e produz saída. Pode ser um método, parte de um método ou pode consistir de vários métodos. Análise e Projeto OO com UML e Padrões | 67

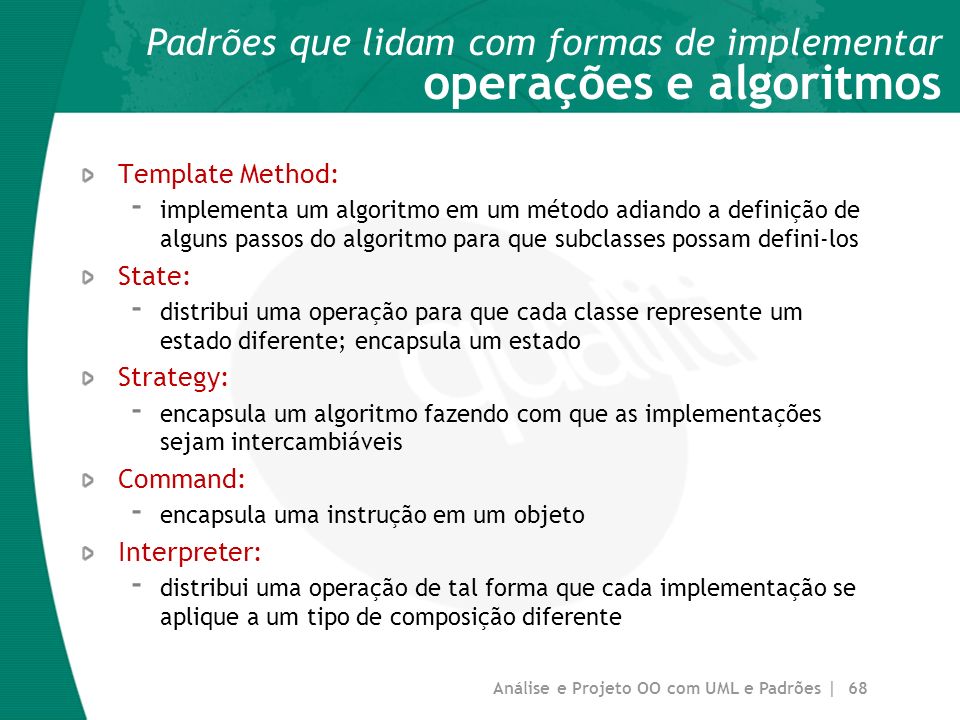

68 Padrões que lidam com formas de implementar operações e algoritmos Template Method: ­ implementa um algoritmo em um método adiando a definição de alguns passos do algoritmo para que subclasses possam defini-los State: ­ distribui uma operação para que cada classe represente um estado diferente; encapsula um estado Strategy: ­ encapsula um algoritmo fazendo com que as implementações sejam intercambiáveis Command: ­ encapsula uma instrução em um objeto Interpreter: ­ distribui uma operação de tal forma que cada implementação se aplique a um tipo de composição diferente Análise e Projeto OO com UML e Padrões | 68

69 Template Method Objetivo segundo o GoF: ­ “Definir o esqueleto de um algoritmo dentro de uma operação, deixando alguns passos a serem preenchidos pelas subclasses.” ­ “Template Method permite que suas subclasses redefinam certos passos de um algoritmo sem mudar sua estrutura.” Análise e Projeto OO com UML e Padrões | 69

70 Problema/Solução ClasseAbstrata void concreto(){... parteUm();... parteDois(); } abstract void parteUm(); abstract void parteDois(); ClasseConcretaA parteUm(); parteDois(); ClasseConcretaB parteUm(); parteDois(); algoritmo parteUm parteDois Algoritmo resultantes: lacunas: Análise e Projeto OO com UML e Padrões | 70

71 State Objetivo segundo o GoF: ­ “Permitir a um objeto alterar o seu comportamento quanto o seu estado interno mudar.” ­ “O objeto irá aparentar mudar de classe.” Análise e Projeto OO com UML e Padrões | 71

72 Problema Cenário Atual: ­ :Objeto Operação If(estado == desconectado){ façaIsto(); } else if (estado == conectado){ falaAquilo(); } else { faça(); } Desejado: ­ estado.faça(); Desconectado Conectado Transmitindo Desejamos usar objetos para representar estados e polimorfismo para tornar a execução de tarefas dependentes de estado transparentes Desejamos usar objetos para representar estados e polimorfismo para tornar a execução de tarefas dependentes de estado transparentes Análise e Projeto OO com UML e Padrões | 72

73 Estrutura Contexto: define uma interface de interesse ao cliente, delegando suas requisições ao estado corrente. Estado: define uma interface para encapsular o comportamento de todos os estados. EstadoConcreto: implementa o comportamento associado ao estado do contexto. EstadoConcretoUm processar() EstadoConcretoDois processar() Contexto estado: Estado requisição() estado.processar(); Estado processar() Análise e Projeto OO com UML e Padrões | 73

74 Exemplo TCPEstablished open() close() acknowledge() TCPConnection open() close() acknowledge() TCPClosed open() close() acknowledge() TCPState open() close() acknowledge() TCPListen open() close() acknowledge() Sempre que a aplicação mudar de estado, o objeto TCPConnection muda o objeto TCPState que está usando Análise e Projeto OO com UML e Padrões | 74

75 Command Objetivo segundo GoF: ­ “Encapsular uma requisição como um objeto, permitindo que clientes parametrizem diferentes requisições, filas ou equisições de log, e suportar operações reversíveis.” Análise e Projeto OO com UML e Padrões | 75

76 Problema Análise e Projeto OO com UML e Padrões | 76

77 Estrutura Comando executar() ComandoConcretoA executar() ComandoConcretoB executar() Executor cmd: Comando executar() ReceptorA açãoA() ReceptorB açãoB() receptor.acao() cmd.executar () Análise e Projeto OO com UML e Padrões | 77

78 Discussão 1. Qual a diferença entre State e Command? 2. Sobre State, você consegue imagina alguma implementação alternativa que: ­ Evite que cada estado concreto tenha que implementar métodos não suportados neste estado; ­ O contexto não esta ciente das transições entre estados. Análise e Projeto OO com UML e Padrões | 78

79 quando usar? Template Method ­ Para compor um algoritmo feito por métodos abstratos que podem ser completados em subclasses State ­ Para representar o estado de um objeto Command ­ Para representar um comando (ação imperativa do cliente) Strategy ­ Para representar um algoritmo (comportamento) Interpreter ­ Para realizar composição com comandos e desenvolver uma linguagem de programação usando objetos Análise e Projeto OO com UML e Padrões | 79

80 Exercício – Qualiti Internet Banking Dado: ­ A arquitetura do sistema modelada no exercício anterior Modelar o Caso de Uso de Agendamento: ­ Produzir diagramas de Análise ­ Introduzir caso de uso à arquitetura Dica: utilize o padrão Command em sua resposta Dica: utilize o padrão Command em sua resposta Análise e Projeto OO com UML e Padrões | 80
