Catholic University PUCRS C ACHE M EMORY. Introduction.

Apresentação em tema: "Catholic University PUCRS C ACHE M EMORY. Introduction."— Transcrição da apresentação:

1 Catholic University PUCRS C ACHE M EMORY

2 vargas@computer.org2 Introduction

3 Taxa de Acerto (Hit Rate) de um determinado nível de memória é uma fração que indica a percentagem de todos os acessos àquele nível que resultaram em acerto. Taxa de Falha, (calculada como 1.0 - Taxa de acerto) é a fração de acessos que resultaram em falha. Tempo de Acerto é o tempo necessário para o processador acessar o nível superior de memória. Esse tempo inclui o tempo necessário para determinar se o acesso produz acerto ou erro. Penalidade de Falha é o tempo necessário para substituir um bloco no nível em que a falha ocorreu (levar um bloco do nível superior para o inferior e buscar outro do nível mais baixo para o nível mais alto de memória) mais o tempo para fornecer o dado necessário ao processador. O tempo de acerto é tipicamente muito menor do que a penalidade de erro. recentemente. Introduction vargas@computer.org3 A organização de memórias em sistemas hierárquicos baseia-se no fato de que programas exibem localidade temporal e localidade espacial: Localidade temporal é a tendência que um programa tem de executar uma instrução que foi executada recentemente ou de acessar dados que foram acessados recentemente. Localidade espacial é a tendência a executar instruções que estão fisicamente próximas de instruções executadas recentemente ou a acessar dados que foram acessados recentemente.

4 vargas@computer.org4 Basic Concepts

5 vargas@computer.org5 Basic Concepts

6 Access to the Cache vargas@computer.org6

7 7 Access to the Cache

8 vargas@computer.org8 Cache Miss Treatment

9 vargas@computer.org9

10 10 Cache Coherence

11 vargas@computer.org11 Block Size vs Cache Performance

12 vargas@computer.org12 Block Size vs Cache Performance

13 vargas@computer.org13

14 Cache Size O tamanho da memória cache é determinado por uma série de fatores, incluindo: · Relação entre a velocidade do microprocessador, tempo de acesso à memória principal e tempo de acesso à memória cache. · Capacidade de armazenamento dos chips de memória estática usados para implementar a cache. · Taxa de acerto que se deseja obter. Exemplo: quantos bits de SRAM são necessários para construir uma cache com 64KBytes (512K bits), em uma máquina cuja memória principal tem 16 MBytes (224 Bytes) e cujo tamanho de bloco é 32 bits? vargas@computer.org14

15 Cache Size Solução: temos que começar por identificar a relação entre o número de blocos na memória principal e na cache. Como cada bloco ocupa 4 bytes, a memória principal pode armazenar 16M/4 = 4M blocos (= 2 22 blocos), e a cache pode armazenar 64K/4 = 16K blocos (= 2 14 blocos). Portanto, para cada bloco da cache existem 4M/16K = 2 22 /2 14 = 2 8 = 256 blocos na memória principal. Consequentemente, cada posição (bloco) da cache precisa de um tag de 8 bits de largura para identificar qual destes 256 blocos está armazenado naquela posição. Além disto a cache necessita de 1 bit de validade para cada bloco. Portanto, a quantidade de bits necessários para construir esta cache é: (# de bits de validade) + (# bits para tag) + (# bits para dados) = 16K + (16K x 8) + (16K x 32) = 16K x (1+8+32) = 16K x 41 = 656K bits A equação acima demonstra que a cache com a organização mostrada necessita de 9 x 16K = 144K bits a mais do que os bits necessários para armazenamento de dados. Vamos designar este espaço de memória adicional necessário para construção da cache de espaço de gerenciamento porque é neste espaço que se dá o gerenciamento da cache. Assim, a cache precisa ser 28,2% (656÷512) maior para poder suportar a lógica de gerenciamento. Note que são necessários 14 bits de Index e 8 bits de Tag para cada bloco na cache, portanto: 22 bits mod 2 14 : 21 20 19... 14 13... 0 |---------- Tag ---------| |--- Index ---| vargas@computer.org15

16 Cache Performance Estimation vargas@computer.org16

17 Cache Performance Estimation vargas@computer.org17 O Tempo de CPU de um programa pode ser medido como: Tempo de CPU = (# Ciclos de Clock para execução + # ciclos de espera) x Período do Clock O tempo que o processador está parado é igual ao número de operações de leitura e escrita no programa vezes a taxa de falha na memória cache, vezes o tempo necessário para ler ou escrever um dado na memória principal: # ciclos de espera = # acessos à memória x taxa de falha x penalidade de falha Uma outra forma de expressar esta relação é: #ciclos-de-espera = #instruções-do-programa x #falhas x penalidade-de-falha Exemplo: considere o compilador C, gcc. Assuma que este programa possua uma taxa de falha de 5% para acessos à instruções e 10% para acessos a dados. Considere que este programa esteja rodando em uma máquina que possui um CPI = 4 quando ela roda sem nenhum ciclo de espera. Assuma que a penalidade de falha é de 12 ciclos. De todas as instruções que são executadas quando o compilador gcc está sendo executado, 33% são instruções que acessam a memória (lêem ou escrevem dados). Qual o percentual de degradação de desempenho na execução do gcc devido à existência de falhas no acesso à cache?

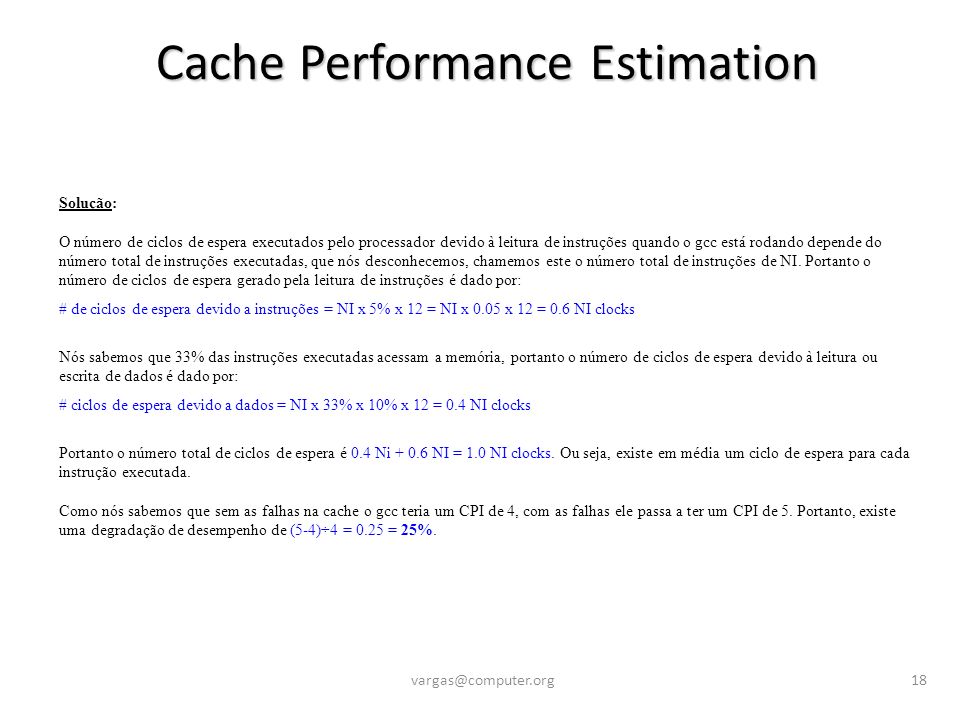

18 Solução: O número de ciclos de espera executados pelo processador devido à leitura de instruções quando o gcc está rodando depende do número total de instruções executadas, que nós desconhecemos, chamemos este o número total de instruções de NI. Portanto o número de ciclos de espera gerado pela leitura de instruções é dado por: # de ciclos de espera devido a instruções = NI x 5% x 12 = NI x 0.05 x 12 = 0.6 NI clocks Nós sabemos que 33% das instruções executadas acessam a memória, portanto o número de ciclos de espera devido à leitura ou escrita de dados é dado por: # ciclos de espera devido a dados = NI x 33% x 10% x 12 = 0.4 NI clocks Portanto o número total de ciclos de espera é 0.4 Ni + 0.6 NI = 1.0 NI clocks. Ou seja, existe em média um ciclo de espera para cada instrução executada. Como nós sabemos que sem as falhas na cache o gcc teria um CPI de 4, com as falhas ele passa a ter um CPI de 5. Portanto, existe uma degradação de desempenho de (5-4)÷4 = 0.25 = 25%. Cache Performance Estimation vargas@computer.org18

19 vargas@computer.org19 Cache – Main Memory Mapping

20 vargas@computer.org20 Cache – Main Memory Mapping

21 vargas@computer.org21 Cache – Main Memory Mapping

22 vargas@computer.org22 Block Localization in the Cache

23 vargas@computer.org23 Tag Size vs Associativity

24 Block Replacement Selection vargas@computer.org24

25 Cache Miss Penalty due to Multilevel Architecture Cache Miss Penalty due to Multilevel Architecture vargas@computer.org25

26 Cache Miss Penalty due to Multilevel Architecture Cache Miss Penalty due to Multilevel Architecture vargas@computer.org26

27 Cache Miss Penalty due to Multilevel Architecture Cache Miss Penalty due to Multilevel Architecture vargas@computer.org27 Assim, o total de ciclos parados economizados, devido à inclusão da cache de nível 2: 0.3% + 2.2% = 2.5%

28 Cache Miss Penalty due to Multilevel Architecture Cache Miss Penalty due to Multilevel Architecture vargas@computer.org28

29 Catholic University PUCRS V IRTUAL M EMORY

30 vargas@computer.org30 Introduction

31 vargas@computer.org31 Introduction

32 vargas@computer.org32 Page Location in the Main Memory

33 Page Faulty Treatment vargas@computer.org33 Usando o passado para prever o futuro, o sistema operational segue o esquema de substituição LRU, susbtituindo a página que não é usada há mais tempo.

34 vargas@computer.org34 TLB – Translation Lookaside Buffer

35 vargas@computer.org35 TLB – Translation Lookaside Buffer

36 Integration of Cache + TLB + Virtual Memory vargas@computer.org36

37 vargas@computer.org37 Complete Operation of a Memory Hierarchy

38 vargas@computer.org38 Protection Implementation with Virtual Memory

39 vargas@computer.org39 Treating Page Faults and TLB Faults

40 vargas@computer.org40 Treating Page Faults and TLB Faults

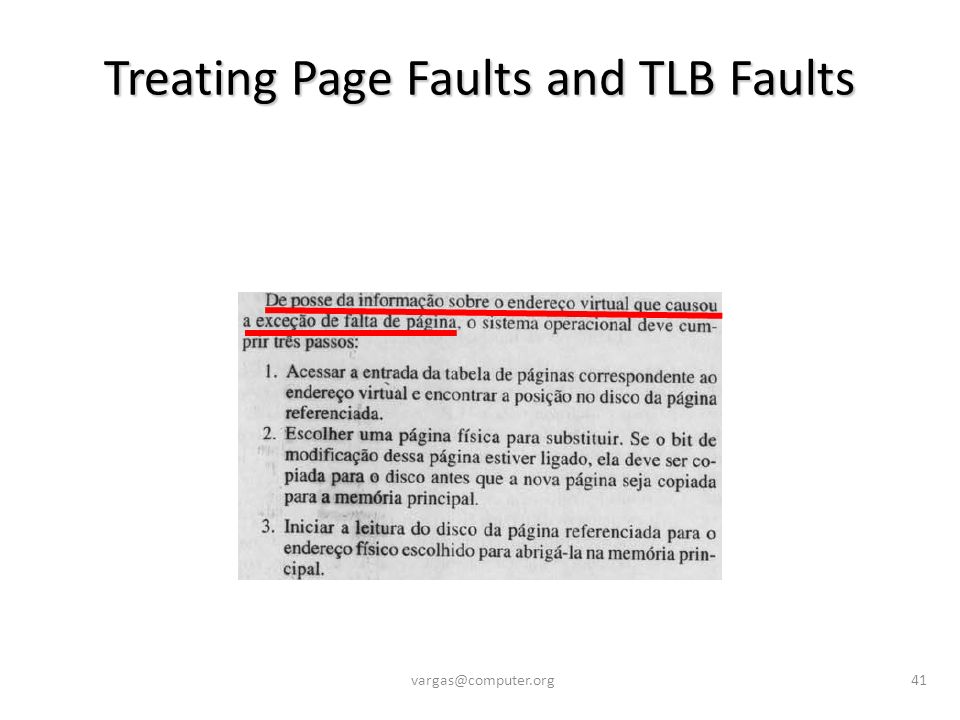

41 vargas@computer.org41 Treating Page Faults and TLB Faults

42 vargas@computer.org42 Reg CAUSA: contém o código da excessão gerada, que pode assumir 2 valores possiveis no caso de falha na TLB!

43 Thank you for your attention vargas@computer.org43
