01 – INTRODUÇÃO
2
Formatos de papel - NBR - 5984/1980 (DIN 476)
3
Legendas A legenda deve ficar no canto inferior direito nos formatos A3, A2, A1 e A0, ou ao longo da largura da folha de desenho no formato A4.
4
MARGEM A margem do lado esquerdo é de 25mm para qualquer formato de papel, enquanto as demais margens serão de 10mm para as folhas de A0 até A3 e para as folhas A4 e A5 são 5mm.
5
PONTO O ponto é a figura geométrica mais simples que existe. EX:............. O ponto é o resultado do cruzamento de duas linhas. Lê-se ponto A, ponto B, ponto C...
6

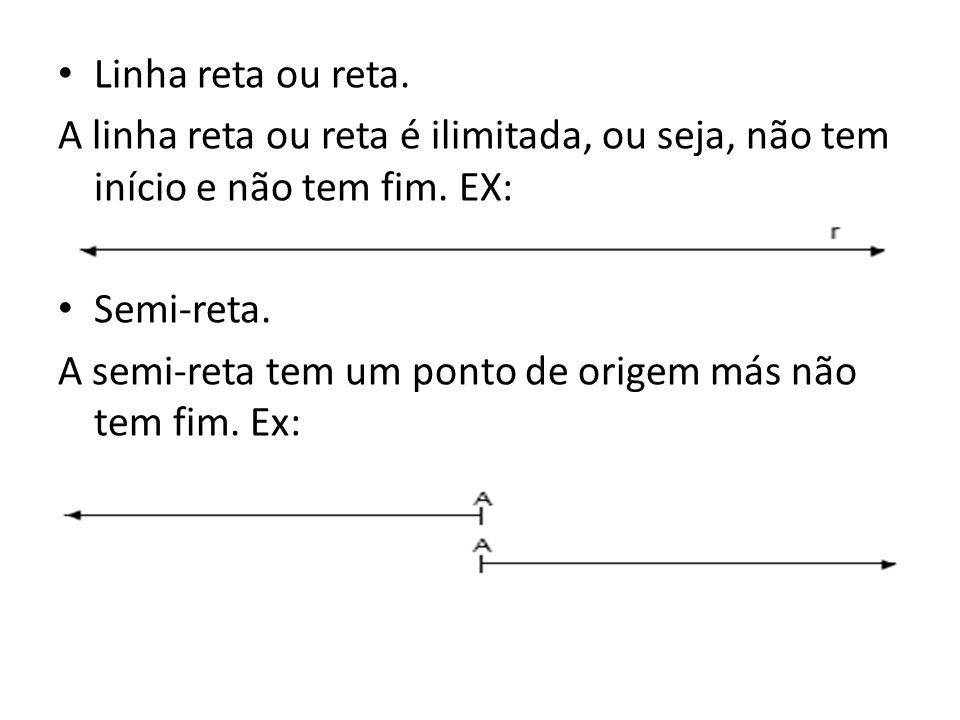

Figuras geométricas Linha reta ou reta. A linha reta ou reta é ilimitada, ou seja, não tem início e não tem fim. EX: Semi-reta. A semi-reta tem um ponto de origem más não tem fim. Ex:
7

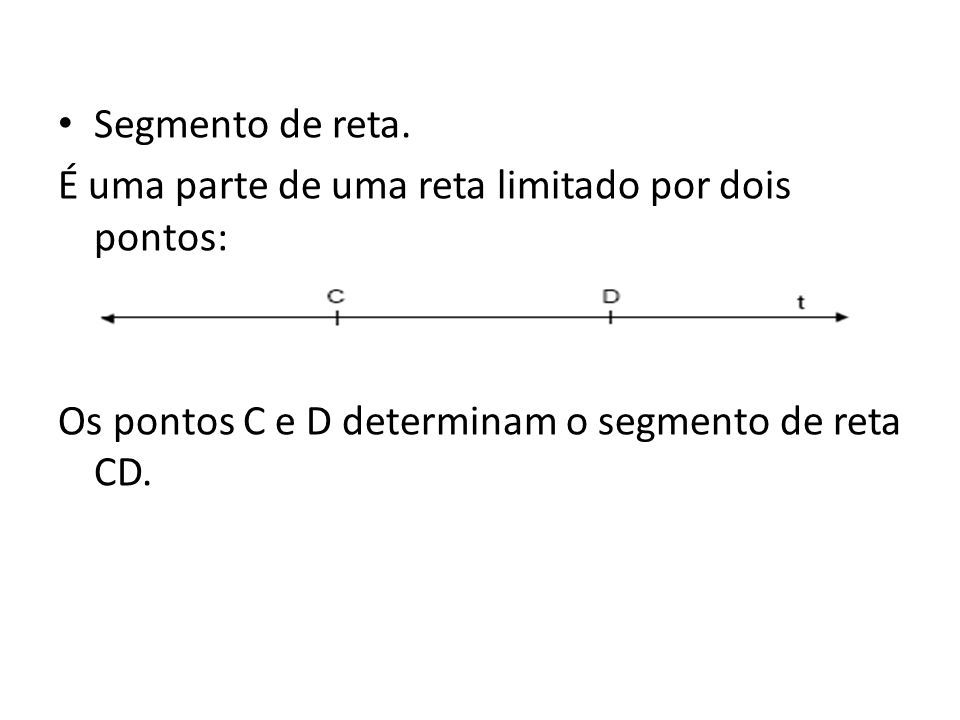

Figuras geométricas Segmento de reta. É uma parte de uma reta limitado por dois pontos: Os pontos C e D determinam o segmento de reta CD.
8

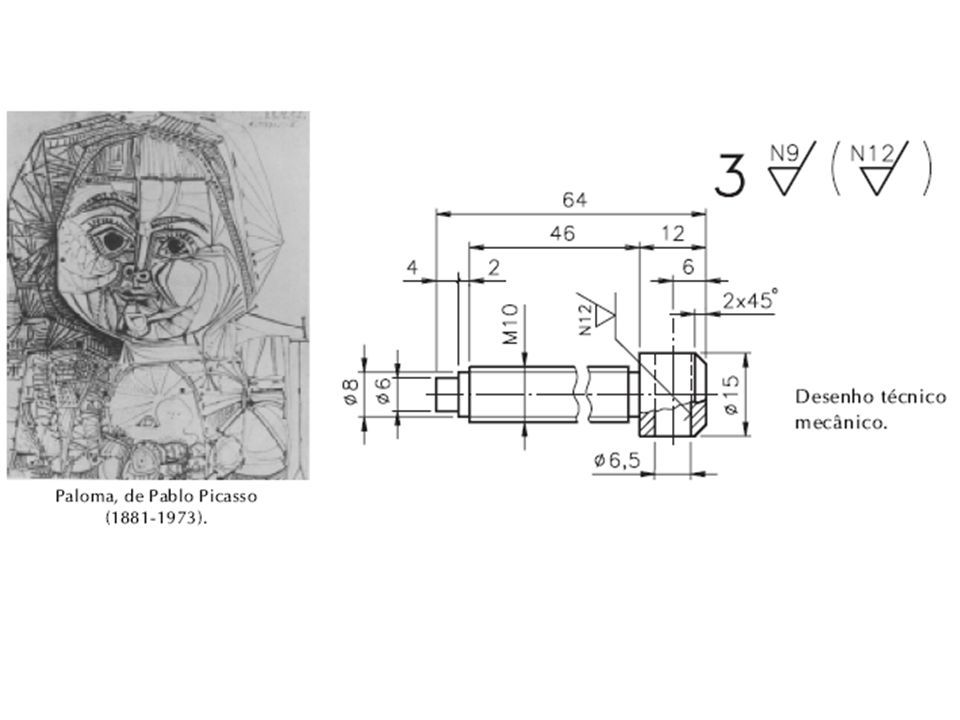

DESENHO TÉCNICO
9

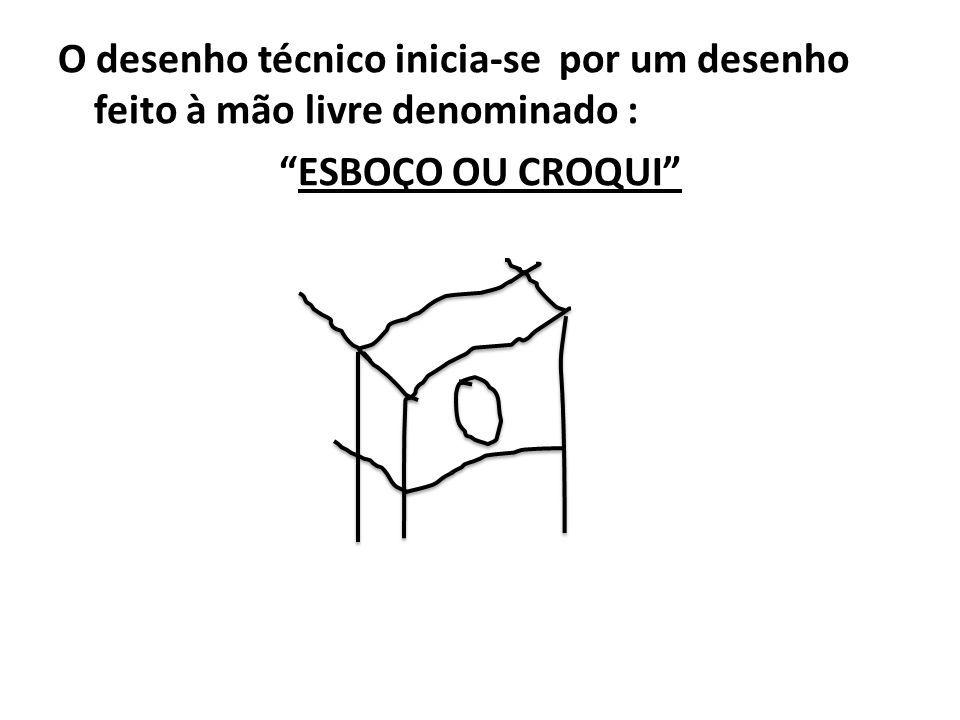

O desenho técnico inicia-se por um desenho feito à mão livre denominado : “ESBOÇO OU CROQUI”
10

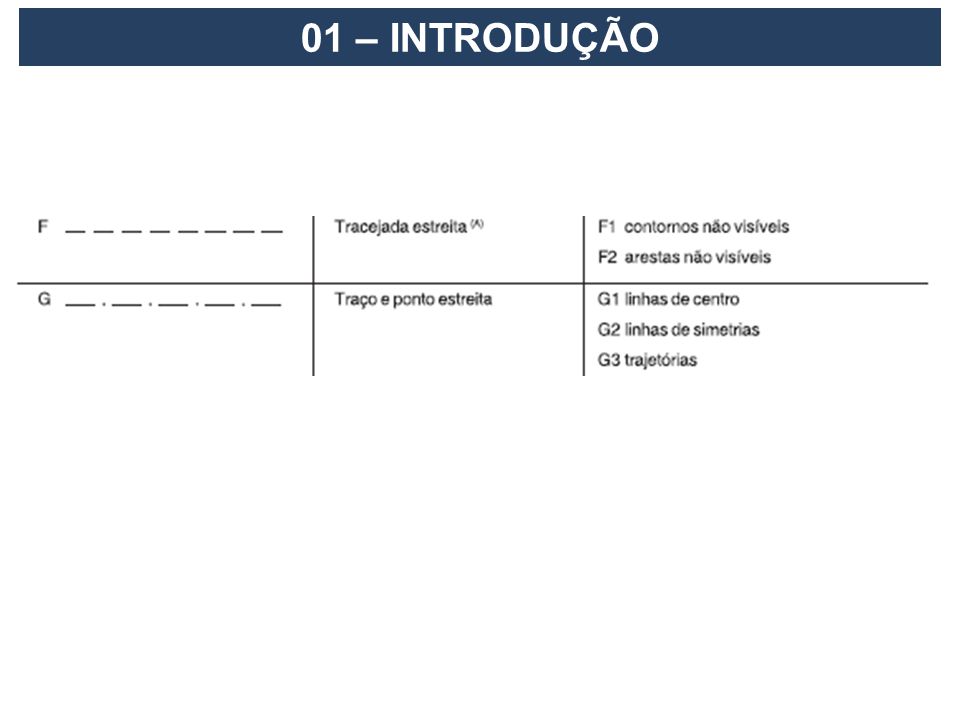

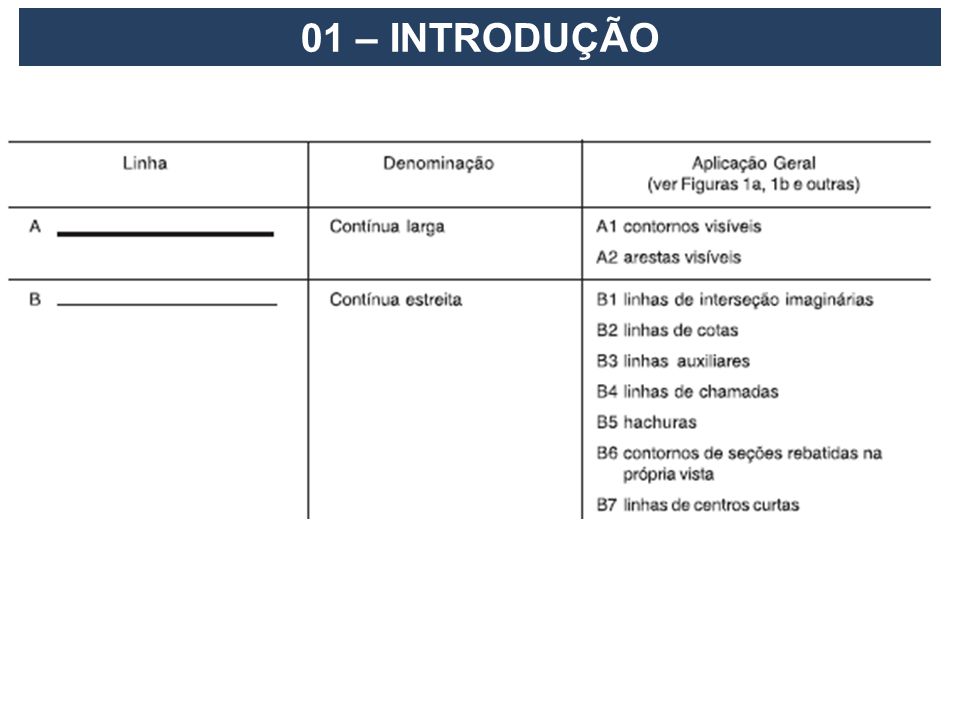

01 – INTRODUÇÃO
13
FIM APRESENTAÇÃO
