Simulação e Otimização de Processos
Trabalho Final Aspen Plus Prof. Argimiro R. Secchi Grupo 1 Lucas Galantine Victor Amorim
2
Descrição Teórica Reação: Pirólise do Benzeno em fenil-benzeno e gás hidrogênio Reações Indesejadas: geração de meta-terfileno Ambas as reações são reversíveis
3
Descrição Teórica Constantes cinéticas: Tabela 1 (Reação Principal)
Tabela 2 (Reação Indesejada)
4
Fluxograma do Processo
5
Input de Dados Adição dos 4 componentes
6
Input de Dados Escolha do modelo termodinâmico: Peng-Robinson
7
Reações Modelo: POWERLAW; 4 reações (2 reações reversíveis)
8
Alimentação
9
Alimentação Corrente “FEED” contem apenas Benzeno,
Temperatura: 700ºC; Pressão: 10 bar; Vazão: 100kmol/hr
10
CSTR
11
CSTR Reator de mistura perfeita CSTR
Volume: 1m3, Temperatura: 700ºC, Pressão: 10 bar Reações em fase vapor
12
CSTR
13
Resfriador e Coluna de Destilação
14
Resfriador e Coluna de Destilação
Resfriamento da corrente de alimentação para atingir a convergência da coluna Temperatura de saída do resfriador: 200ºC
15
Resfriador
16

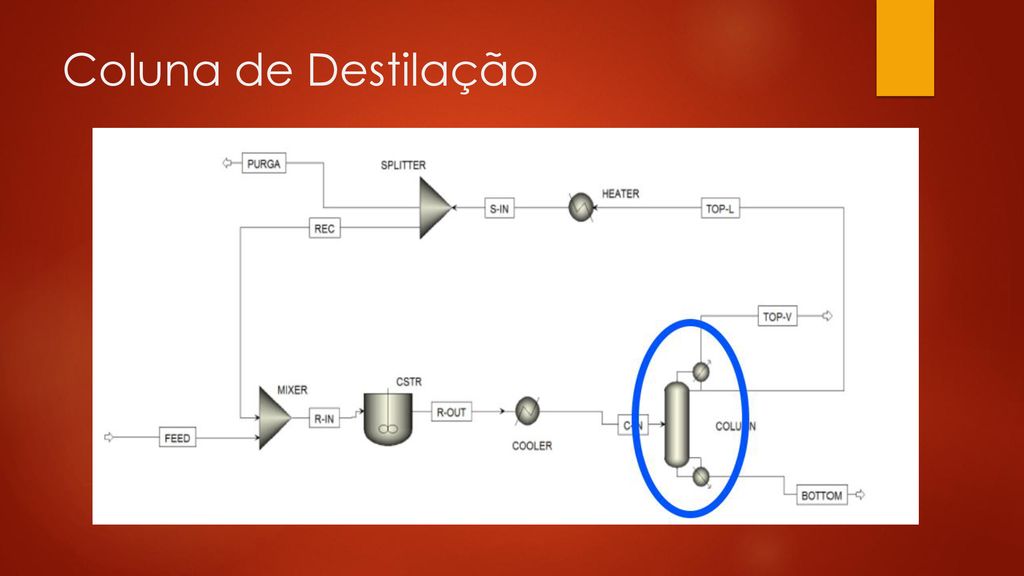

Coluna de Destilação
17
Coluna de Destilação Abordagem Inicial: Coluna DSTWU
Objetivo: obter uma boa estimativa inicial para a coluna RADFRAC 6 pratos, sendo a alimentação no 4º prato Condensador Parcial, com temperatura de 20ºC Razão de Refluxo de Topo = 0,5 Razão de Destilado = 0,75 Pressão = 9bar Queda de Pressão = 1 bar
18
Coluna de Destilação (Radfrac) Input das configurações básicas
19
Coluna de Destilação (Radfrac) Input do prato de carga
20
Coluna de Destilação (Radfrac) Input da queda de pressão
21
Coluna de Destilação (Radfrac) Input da temperatura do condensador
22
Aquecedor e Reciclo Corrente de reciclo é o produto de topo que sai da coluna de destilação Foi colocado um aquecedor para colocar a corrente na mesma temperatura da corrente “FEED”
23
Aquecedor e Reciclo
24
Objetivos Maximizar a quantidade de benzeno residual na corrente TOP-L (reciclada) Minimizar a quantidade de benzeno na corrente TOP-V (não reciclada) Maximizar a quantidade de difenilbenzeno produzido (BOTTOM)
25
Resultados – Sem Reciclo – CSTR
26
Resultados – Sem Reciclo – Radfrac
27
Resultados – Sem Reciclo – Radfrac
28
Resultados – Reciclo Total – “FEED”
29
Resultados – Reciclo Total – “FEED”
30
Resultados – Reciclo Total – CSTR
31
Resultados – Reciclo Total – CSTR
32
Resultados – Reciclo Total – Radfrac
33
Resultados – Reciclo Total – Radfrac
34
Comparações sem/com Reciclo
Valores apresentados em fração mássica Apesar de ocorrer uma diminuição das frações, o volume produzido é maior
35
Análise de Sensibilidade
Foram feitas 6 análises Variação: - da pressão no reator - da temperatura no reator - da temperatura de operação do condensador parcial - da razão de refluxo - do prato de carga - da vazão de corrente de reciclo
36
Análise de Sensibilidade Pressão no reator
Pressão variada de 5 bar até 25 bar Variáveis observadas: - Vazão mássicas na saída do reator R-OUT de fenilbenzeno (PROD) - Vazão mássica na saída do reator R-OUT de meta-terfileno (INDES)
37
Análise de Sensibilidade Pressão no reator – Input da variável manipulada
38
Análise de Sensibilidade Pressão no reator – Input das variáveis observadas
39
Análise de Sensibilidade Pressão no reator – Análise dos dados
Conclusões - Aumento de pressão de 5 até 12 bar possui grande influência na velocidade da reação - Aumento de pressão de 12 até 25 bar possui pouca influência - Velocidade de formação do produto indesejado atinge um valor máximo de forma mais rápida em comparação ao produto desejado (relação entre os coeficientes angulares das 2 curvas) Pressão ótima: entre 5 e 15 bar
41
Análise de Sensibilidade Temperatura no reator
Temperatura variada de 400ºC a 1400ºC, com 30 pontos Variáveis observadas: - Vazão mássicas na saída do reator R-OUT de fenilbenzeno (PROD) - Vazão mássica na saída do reator R-OUT de meta-terfileno (INDES)
42
Análise de Sensibilidade Temperatura no reator – Análise dos dados
Conclusões: - Vazões crescem de maneira considerável etre 450ºC e 650ºC - Permanecem praticamente constante após 800ºC - Análise foi feita na pressão de 10 bar Temperatura no reator ótima: 650ºC (+- margem de segurança)
44
Análise de Sensibilidade Temperatura de operação do condensador parcial
Temperatura variada de 0ºC a 80ºC, com incrementos de 4ºC Variáveis observadas: - Vazão mássicas no produto líquido de topo TOP-L (BENZL) e no produto vapor de topo TOP-V (BENZV)
45
Análise de Sensibilidade Temperatura de operação do condensador parcial
Conclusões: - Vazão de benzeno decresce sutilmente em TOP-L em temperaturas entre 0ºC e 40ºC e aumenta na corrente vapor TOP-V -De 40ºC a 80ºC ocorre um aumento acentuado de benzeno em TOP-V - Em TOP-V existe muito hidrogênio, o que não é desejável reciclar. Logo, devemos diminuir a quantidade de benzeno em TOP-V e aumenta-la em TOP-L Temperatura de operação ótima: entre 0ºCe 40ºC
47
Análise de Sensibilidade Razão de Refluxo de Destilado por Alimentação
D/F Variação de 0,45 até 0,88 com incrementos de 0,01 Variáveis observadas - Vazão mássica de benzeno em TOP-L (BENZ) - Vazão mássica de fenil-benzeno em BOTTOM (PROD)
48
Análise de Sensibilidade Razão de Refluxo de Destilado por Alimentação
Conclusões: - Razão “crítica”: 0,64 (vazões mássicas de ambos os componentes é igual) Razões menores que 0,64: Vazão mássica de benzeno que deixa a coluna é maior Razões maiores que 0,64: Vazão mássica de fenilbenzeno que deixa a coluna é maior. -Razão 0,76 tem máxima produção de fenilbenzeno, e depois ocorre uma queda acentuada. Razão ótima: 0,76 (+- margem de segurança)
50
Análise de Sensibilidade Prato de Carga
Variação do prato de carga de 1 a 6 Variáveis observadas: - Vazão mássica de benzeno em TOP-L (BENZ) - Vazão mássica de fenilbenzeno em BOTTOM (PROD)
51
Análise de Sensibilidade Prato de Carga
Conclusões: - Entre os pratos 3 e 5 não há diferença nas vazões mássicas observadas - Com a carga no prato 2 ocorre perda de eficiência - Pratos 1 e 6 não podem ser considerados como prato de carga Prato ótimo: 3, 4 ou 5
53
Análise de Sensibilidade Corrente de Reciclo
Fração do divisor de fluxo SPLITTER variada de 0 (toda corrente TOP- L é reciclada) até 1 (toda corrente TOP-L é direcionada para purga) Variáveis observadas: - Vazão mássica de fenilbenzeno na saída do reator R-OUT (PRODR) - Vazão mássica de meta-terfenilo na saída do reator R-OUT (INDESR)
54
Análise de Sensibilidade Corrente de Reciclo
Conclusões: - Reciclo aumenta de forma significativa o volume de produção - Reciclo total colabora com a diminuição da formação do produto indesejado Ponto ótimo: Reciclo Total
56
Conclusão das Análises de Sensibilidade
Pressão ótima: entre 5 e 15 bar Temperatura no reator ótima: 650ºC (+- margem de segurança) Temperatura de operação do condensador ótima: entre 0ºCe 40ºC Razão de refluxo de destilado ótima: 0,76 (+- margem de segurança) Prato ótimo: 3, 4 ou 5 Ponto ótimo: Reciclo Total
57
Avaliação Econômica Possibilidade de melhora
58
Avaliação Econômica Fluxograma antigo
59
Avaliação Econômica Mudanças na Planta - Adição de um trocador de calor - Retirada dos aquecedores e resfriadores - Consequente melhora na integração energética Definição dos alvos a serem reduzidos (próximo slide)
60
Avaliação Econômica
61
Avaliação Econômica Equipamentos a serem mudados
62
Avaliação Econômica Adição de um trocador
63
Avaliação Econômica Input de dados do trocador
64
Avaliação Econômica Fluxograma novo
65
Avaliação Econômica
66
Otimização da Razão de Refluxo do Reator
67
Otimização da Razão de Refluxo do Reator
68
Sintonia de Controladores - Pressão Estado Estacionário
69
Sintonia de Controladores Degrau de 5%
70
Sintonia de Controladores Degrau de 5%
71
Sintonia de Controladores – Temperatura Degrau de 1%
72
Sintonia de Controladores – Temperatura Degrau de 1%
73
Degrau em T – 50ºC
74
Degrau em T – 50ºC
75
Degrau na Pressão “FEED”- (-10bar)
76
Degrau na Pressão “FEED”- (-10bar)
77
Degrau 10% na vazão
78
Degrau 10% na vazão
79
Alteração da Composição
80
Alteração da Composição
81
Comparativo de Degraus (EE x T)
82
Comparativo de Degraus (EE x Vazão)
83
Comparativo de Composição
84
Bibliografia ml/aspen/example.htm % html ode=iecred
