1 Profº Marcelo Marques

2

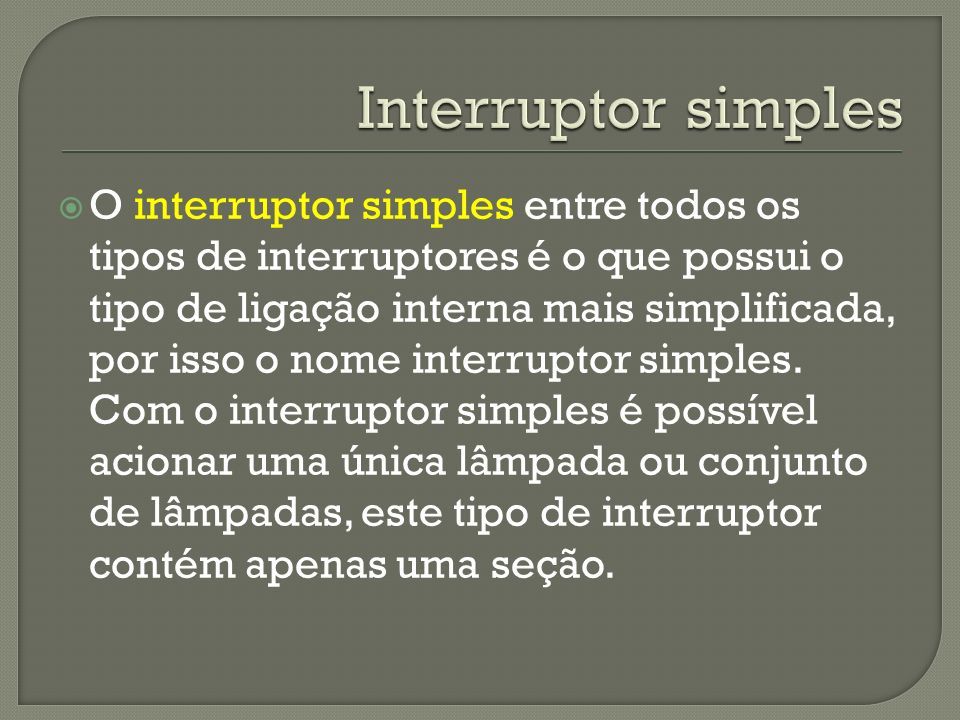

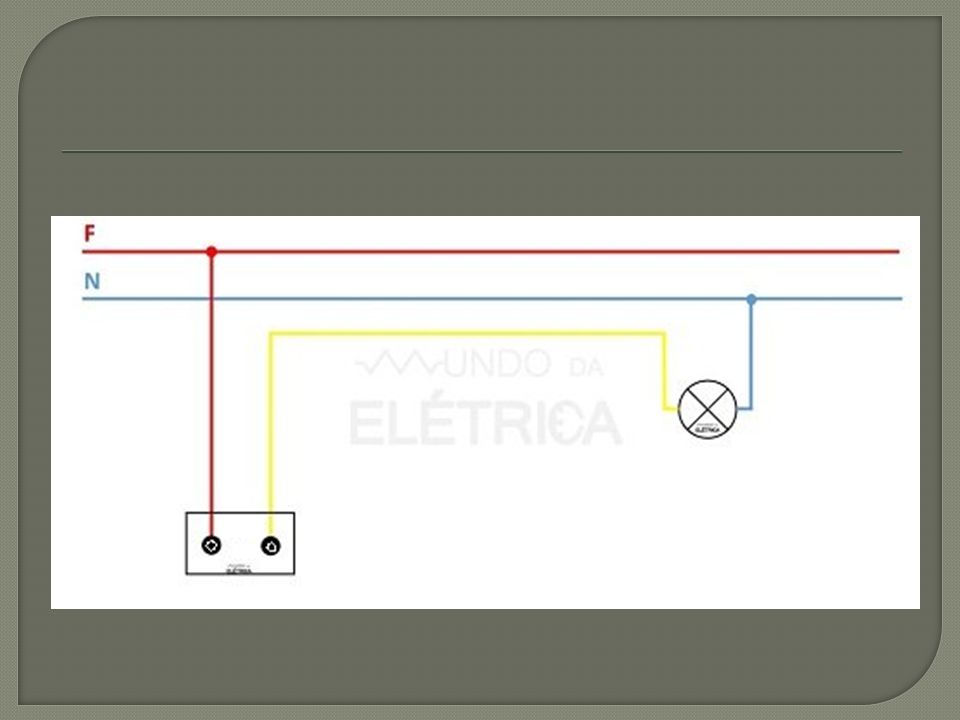

3  O interruptor simples entre todos os tipos de interruptores é o que possui o tipo de ligação interna mais simplificada, por isso o nome interruptor simples. Com o interruptor simples é possível acionar uma única lâmpada ou conjunto de lâmpadas, este tipo de interruptor contém apenas uma seção.

4

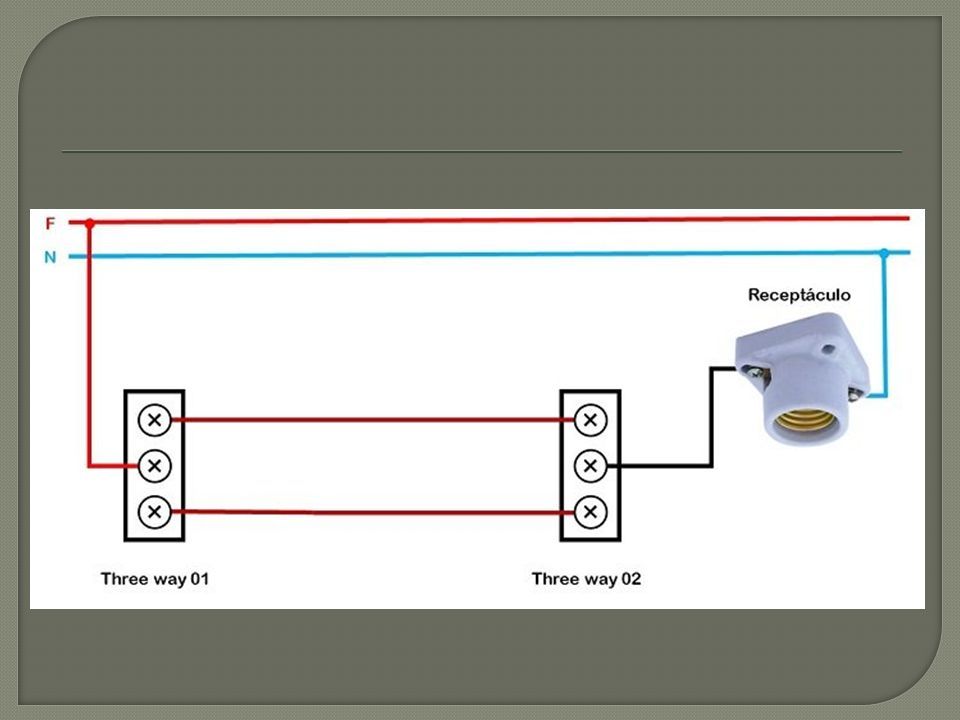

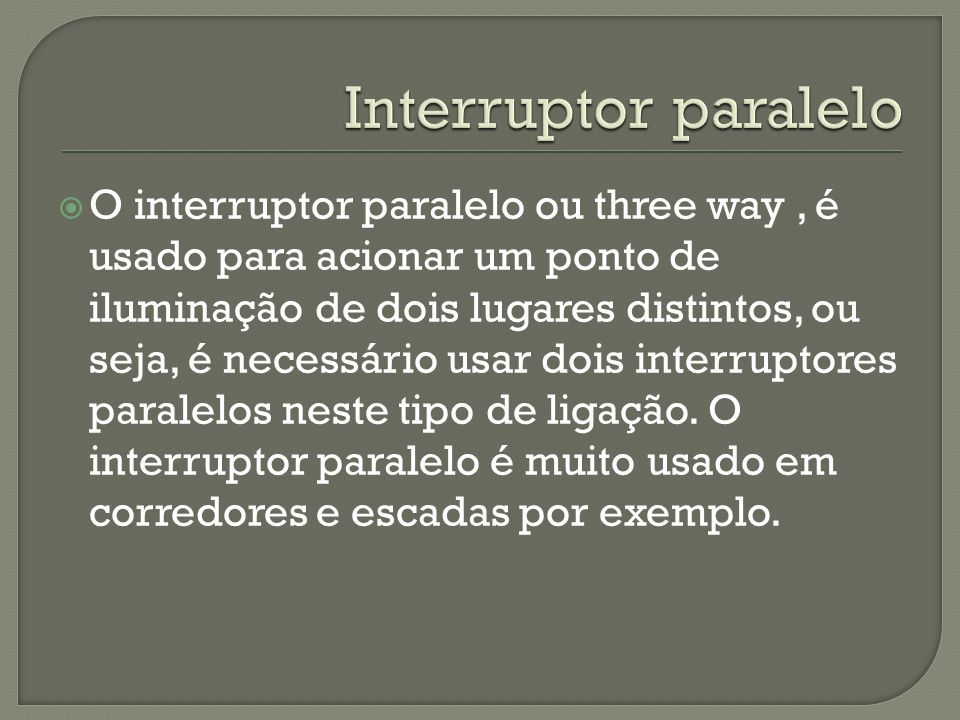

5  O interruptor paralelo ou three way, é usado para acionar um ponto de iluminação de dois lugares distintos, ou seja, é necessário usar dois interruptores paralelos neste tipo de ligação. O interruptor paralelo é muito usado em corredores e escadas por exemplo.

6

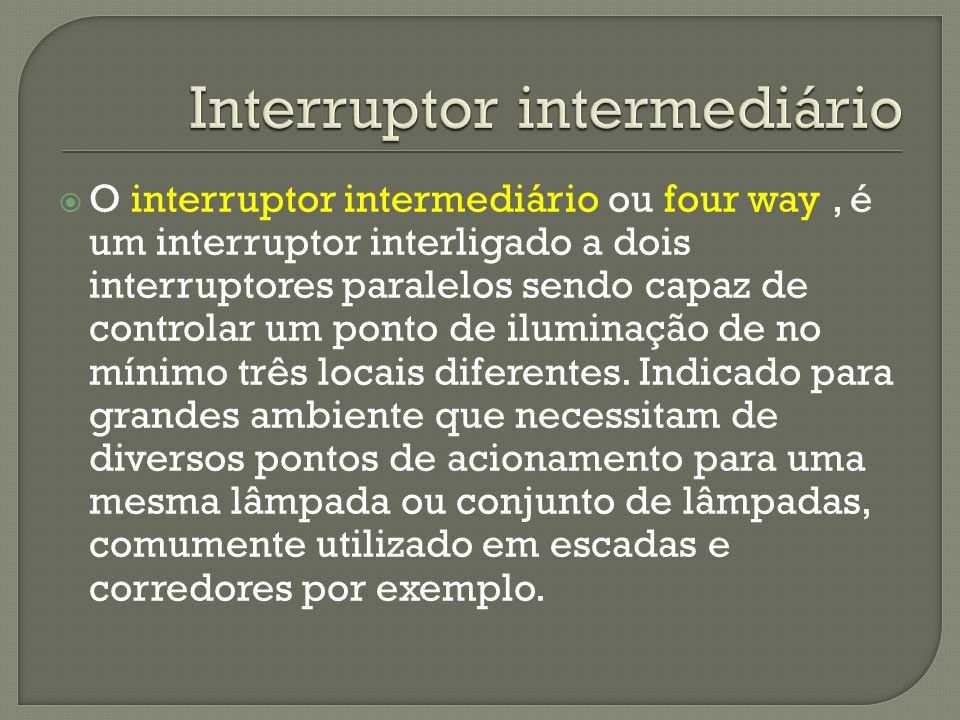

7  O interruptor intermediário ou four way, é um interruptor interligado a dois interruptores paralelos sendo capaz de controlar um ponto de iluminação de no mínimo três locais diferentes. Indicado para grandes ambiente que necessitam de diversos pontos de acionamento para uma mesma lâmpada ou conjunto de lâmpadas, comumente utilizado em escadas e corredores por exemplo.

8

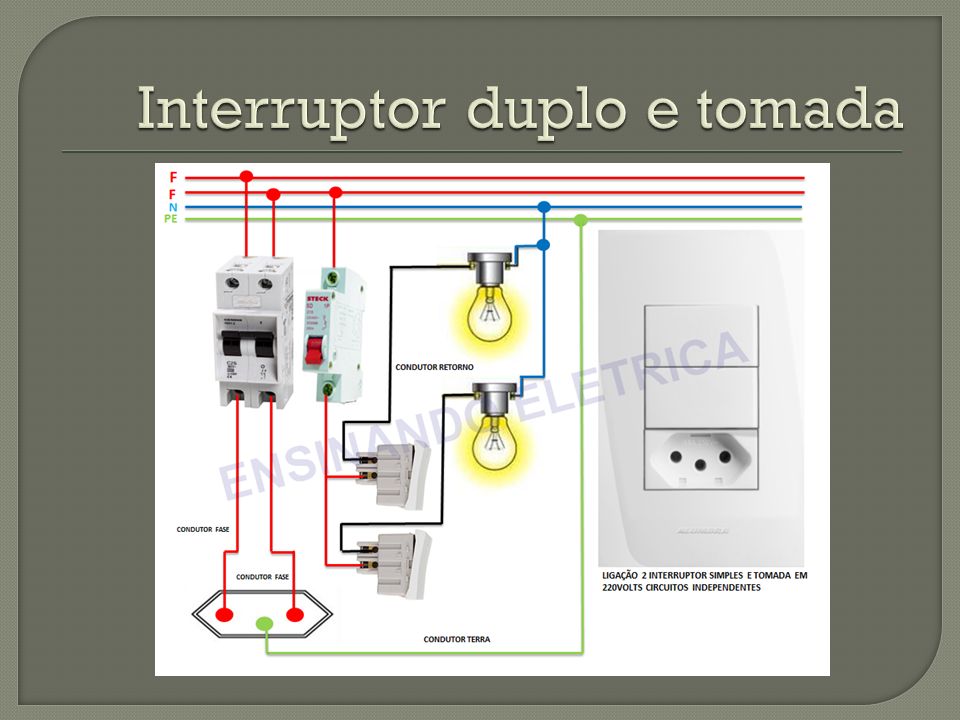

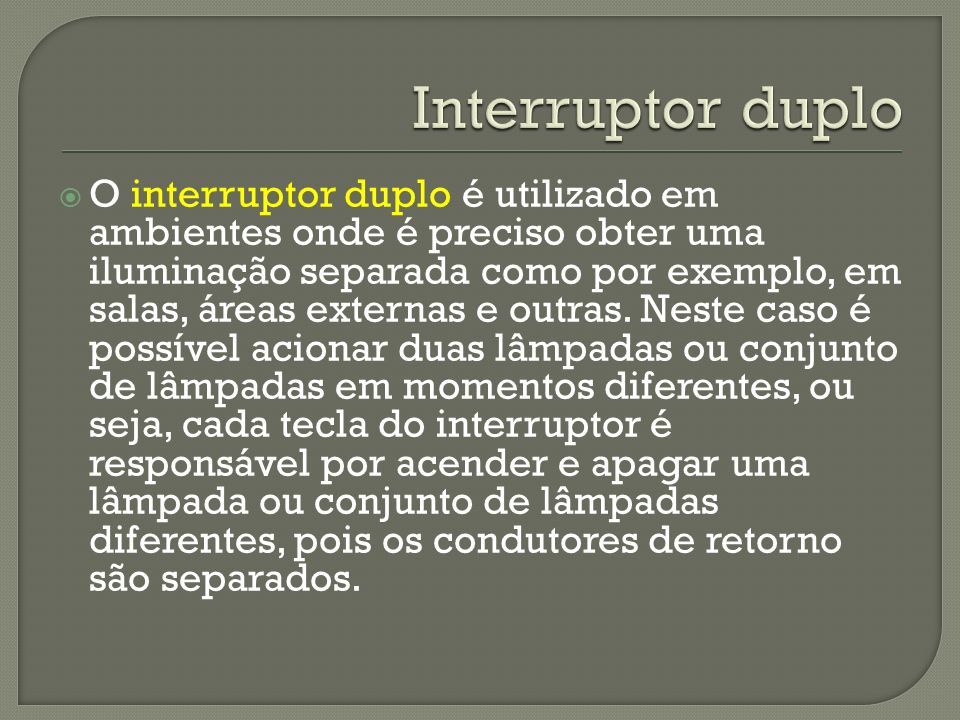

9  O interruptor duplo é utilizado em ambientes onde é preciso obter uma iluminação separada como por exemplo, em salas, áreas externas e outras. Neste caso é possível acionar duas lâmpadas ou conjunto de lâmpadas em momentos diferentes, ou seja, cada tecla do interruptor é responsável por acender e apagar uma lâmpada ou conjunto de lâmpadas diferentes, pois os condutores de retorno são separados.

10

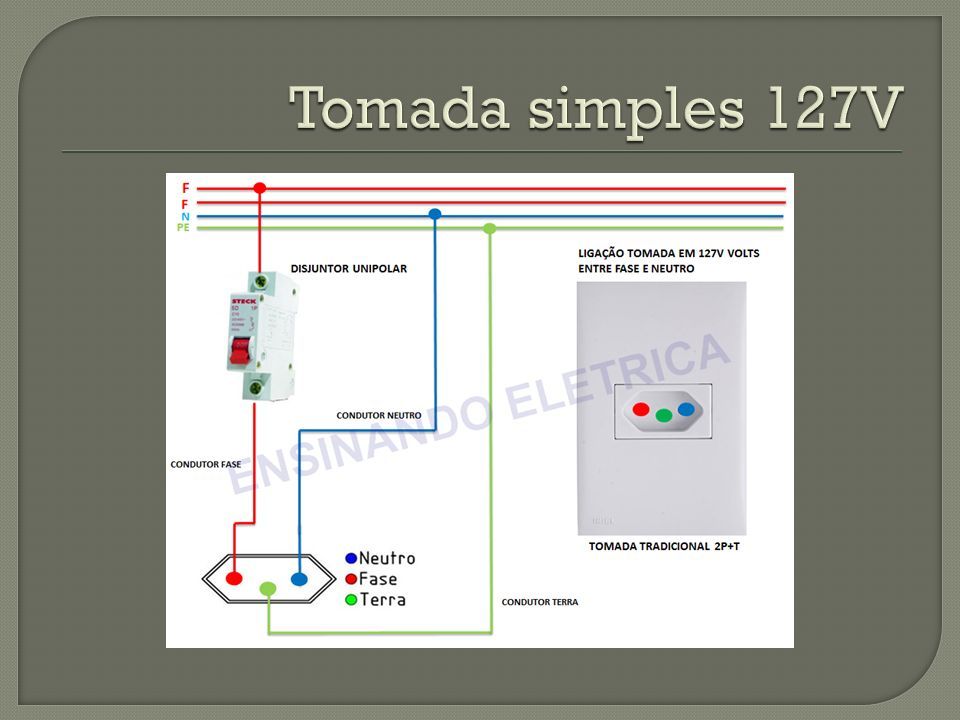

11

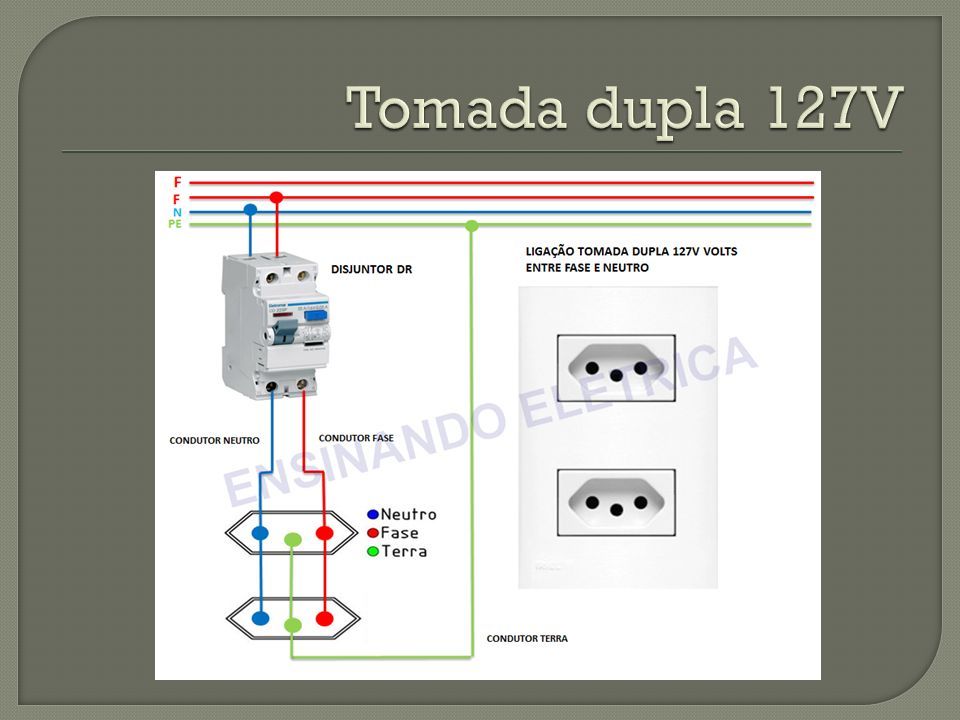

12

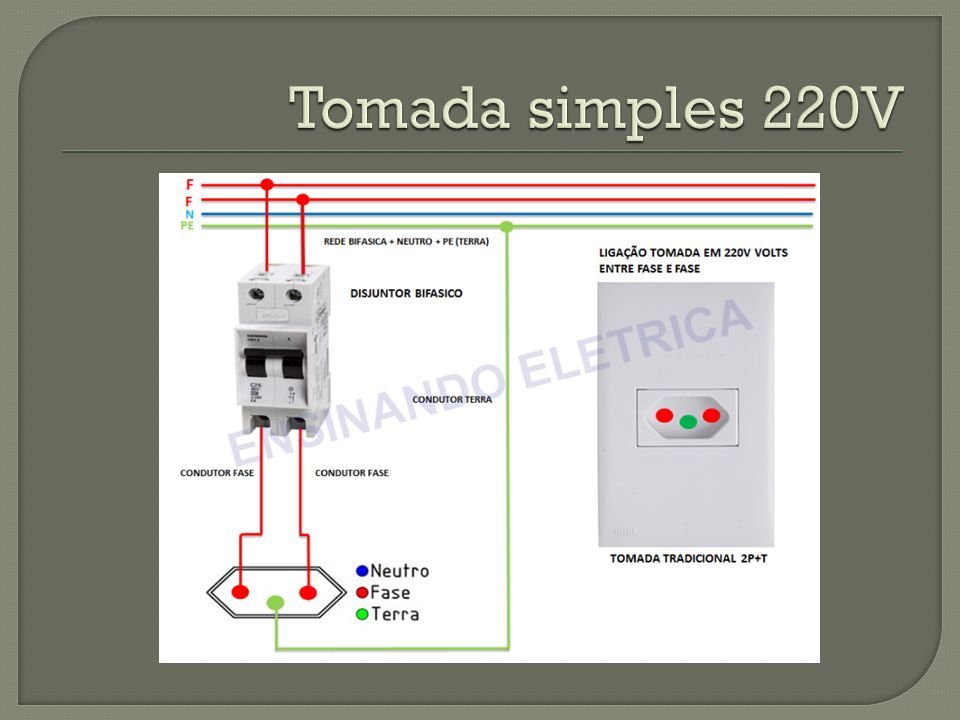

13

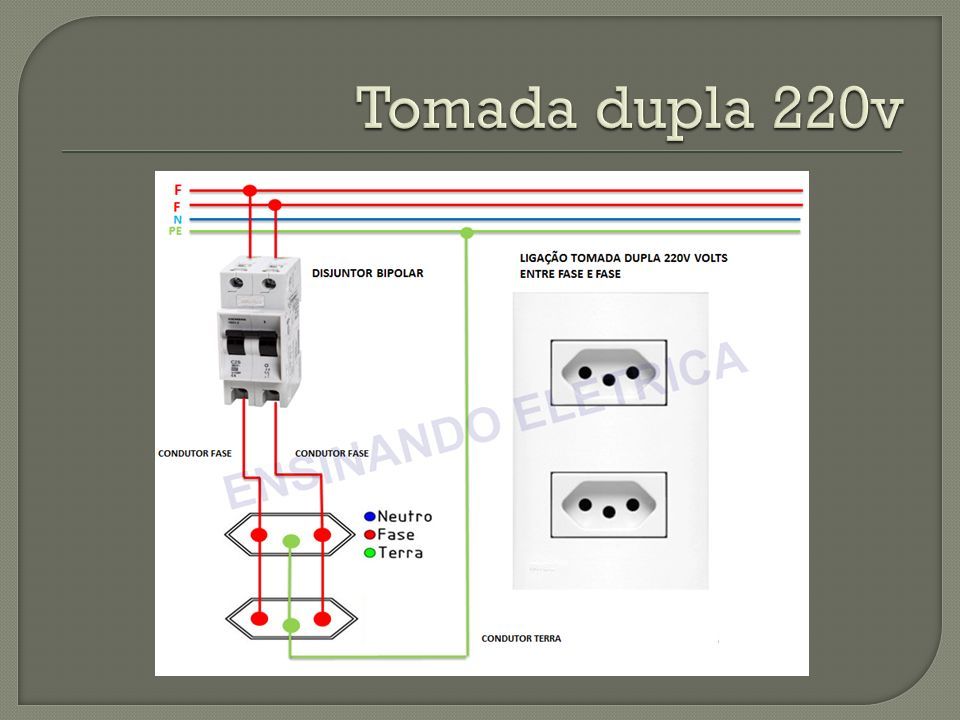

14

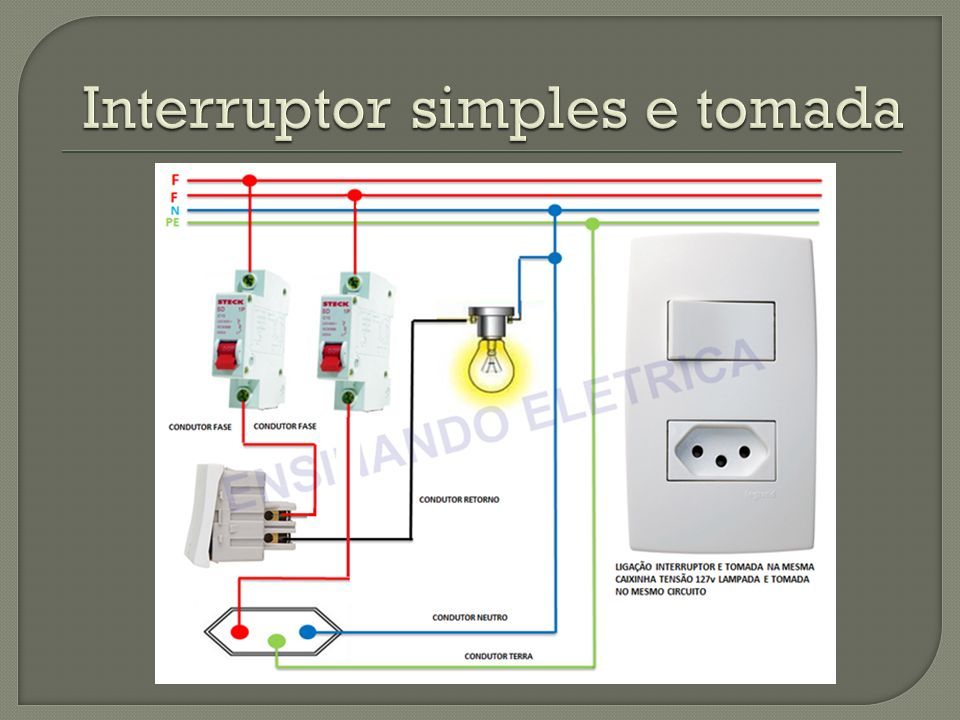

15

16

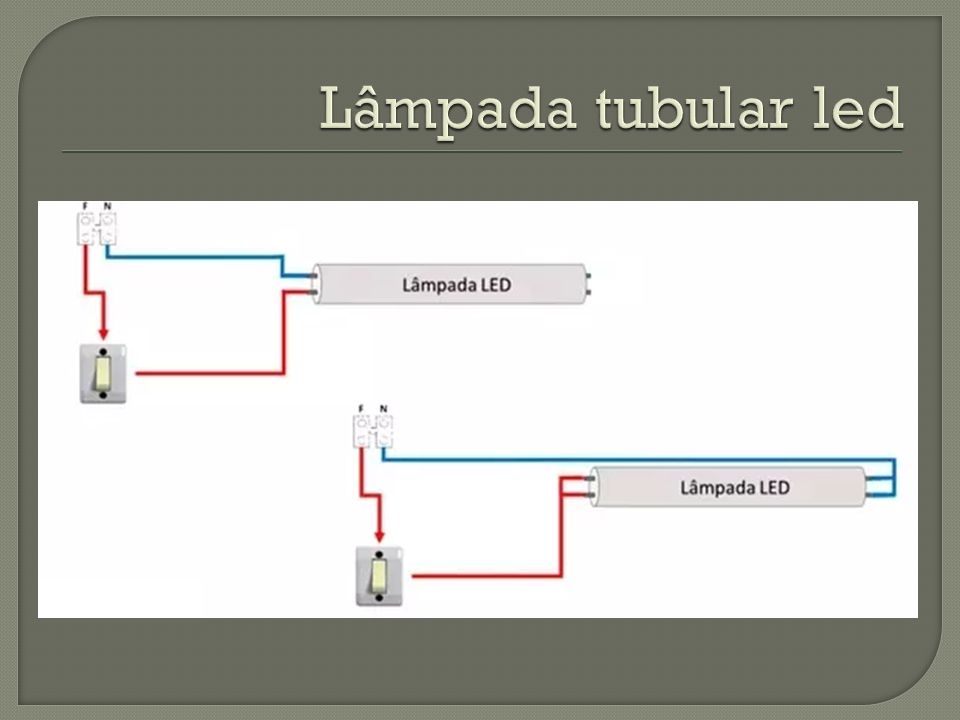

17

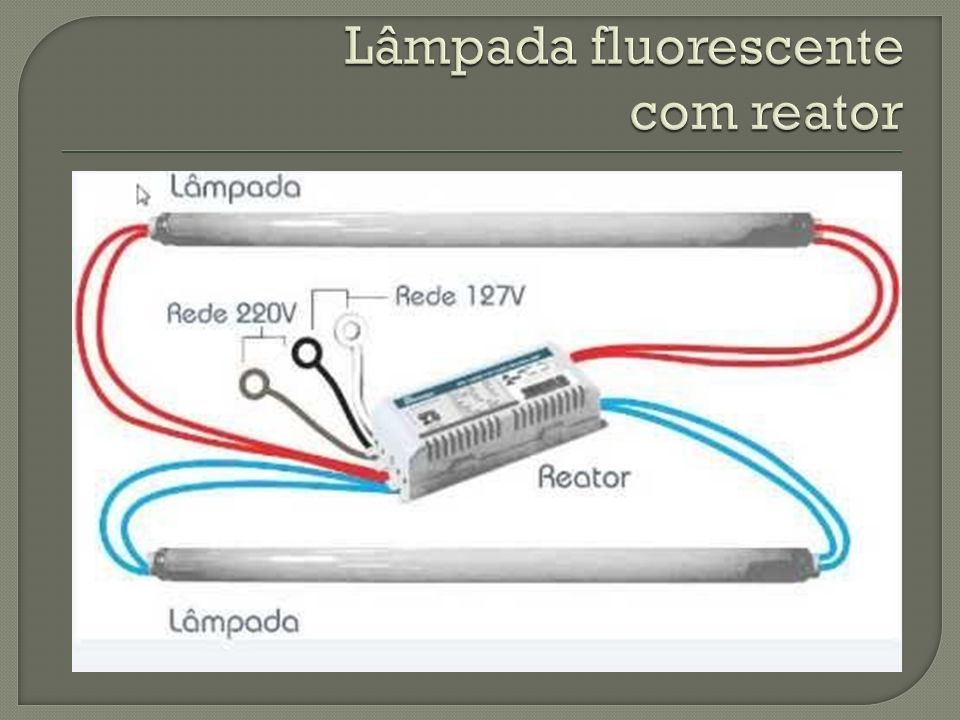

18
