1 MANUAL TINKERCAD

2 Acesse : https://www.tinkercad.com/

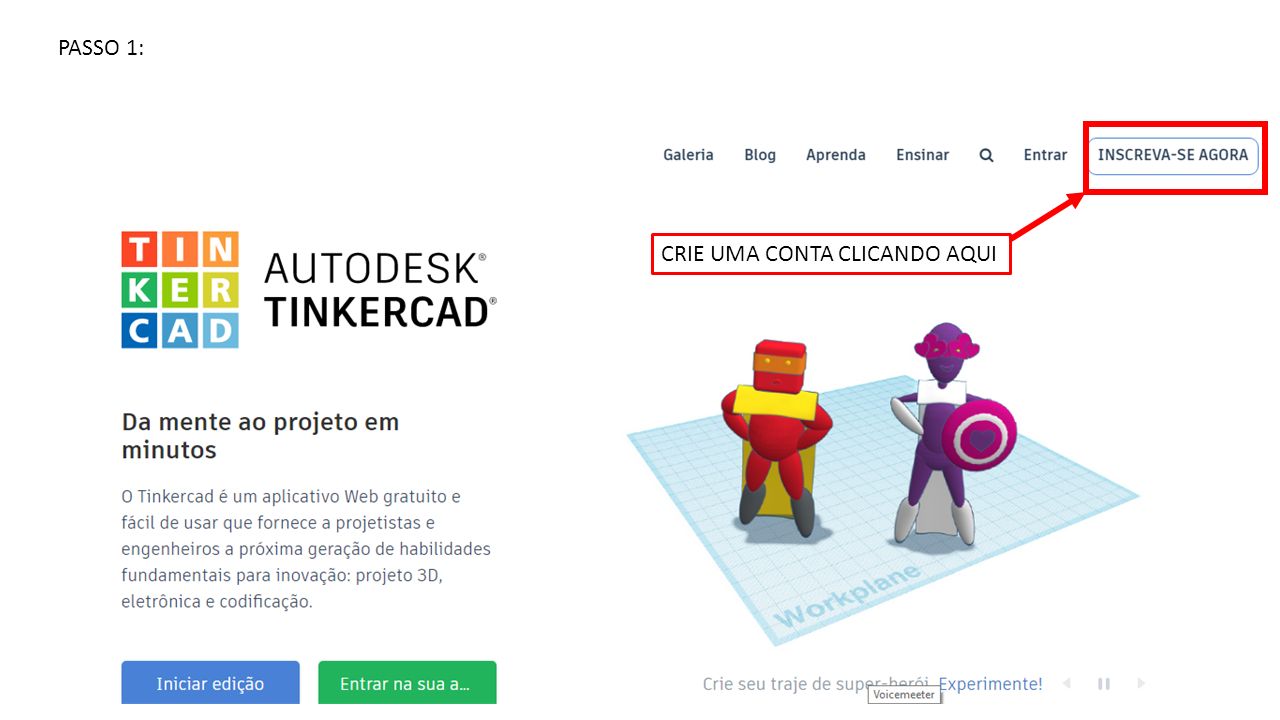

3 PASSO 1: CRIE UMA CONTA CLICANDO AQUI

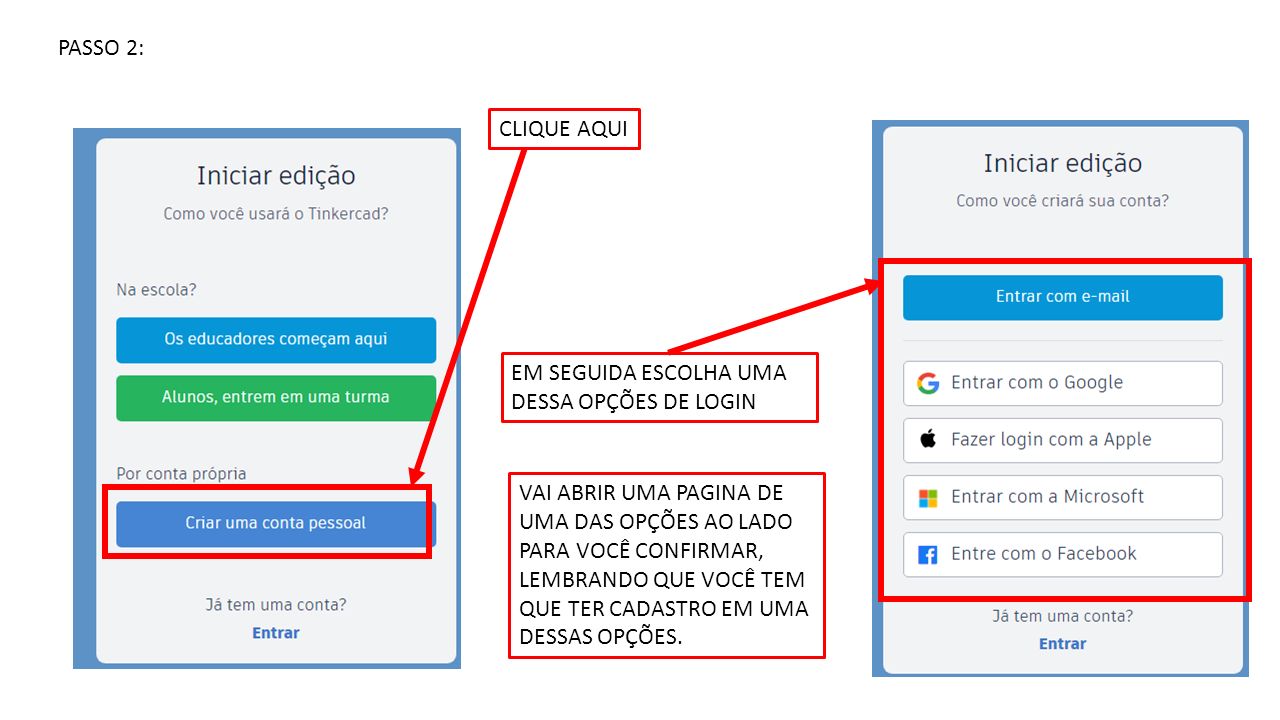

4 PASSO 2: CLIQUE AQUI EM SEGUIDA ESCOLHA UMA DESSA OPÇÕES DE LOGIN VAI ABRIR UMA PAGINA DE UMA DAS OPÇÕES AO LADO PARA VOCÊ CONFIRMAR, LEMBRANDO QUE VOCÊ TEM QUE TER CADASTRO EM UMA DESSAS OPÇÕES.

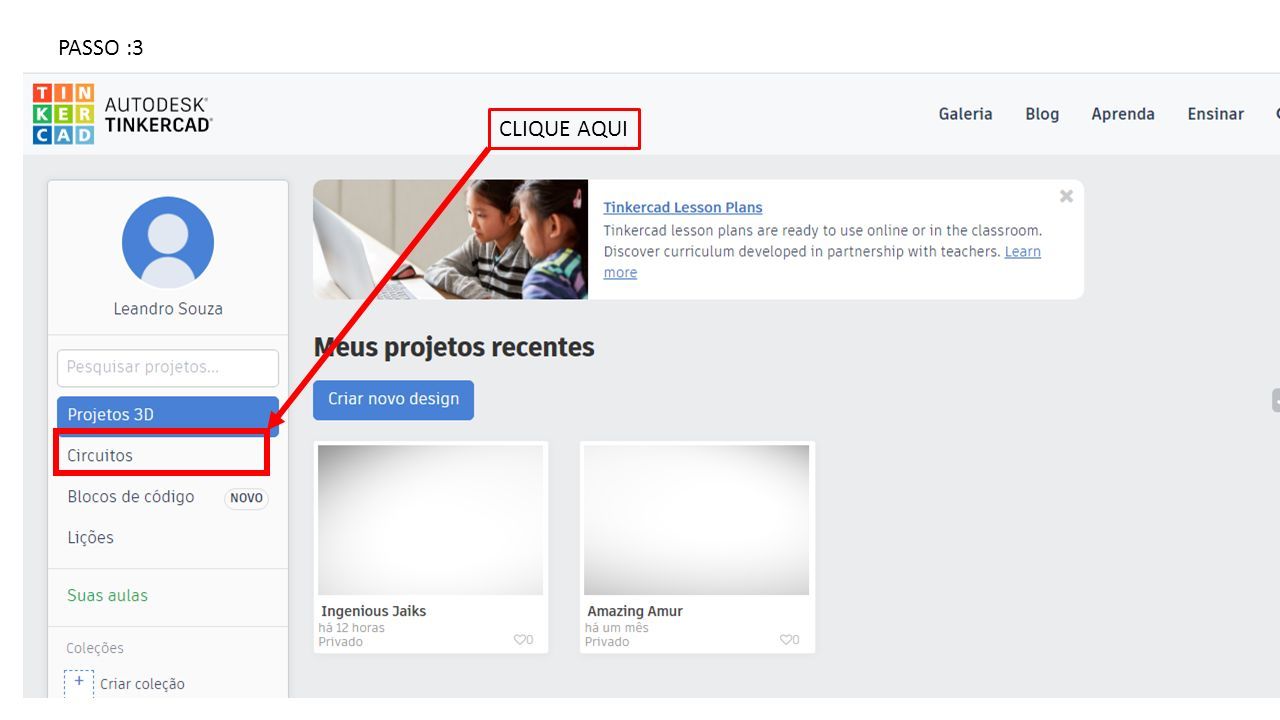

5 PASSO :3 CLIQUE AQUI

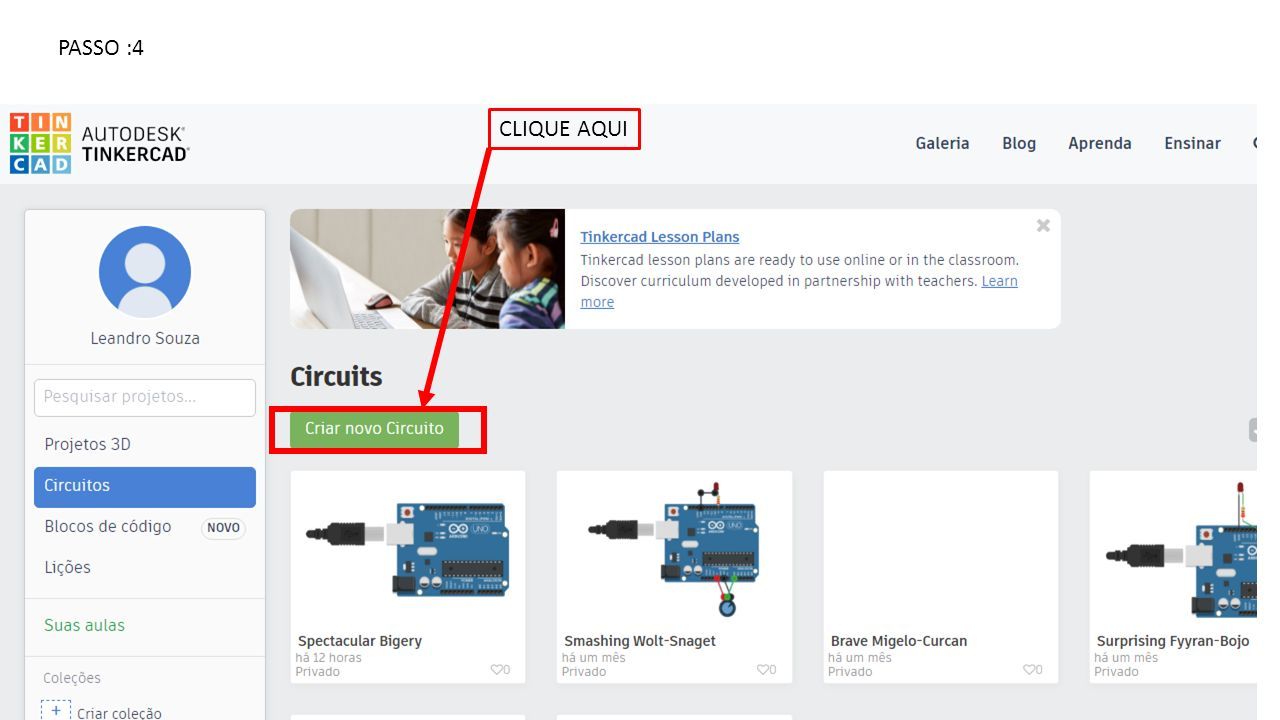

6 PASSO :4 CLIQUE AQUI

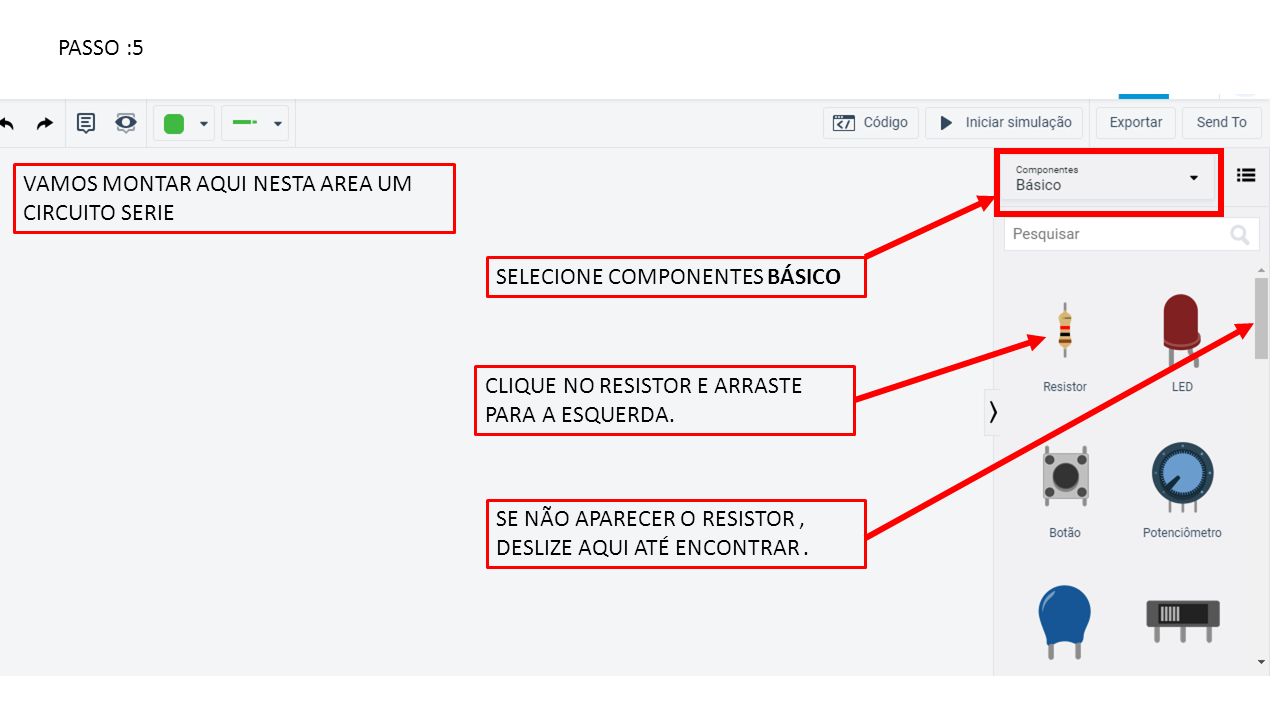

7 PASSO :5 VAMOS MONTAR AQUI NESTA AREA UM CIRCUITO SERIE SELECIONE COMPONENTES BÁSICO CLIQUE NO RESISTOR E ARRASTE PARA A ESQUERDA. SE NÃO APARECER O RESISTOR, DESLIZE AQUI ATÉ ENCONTRAR.

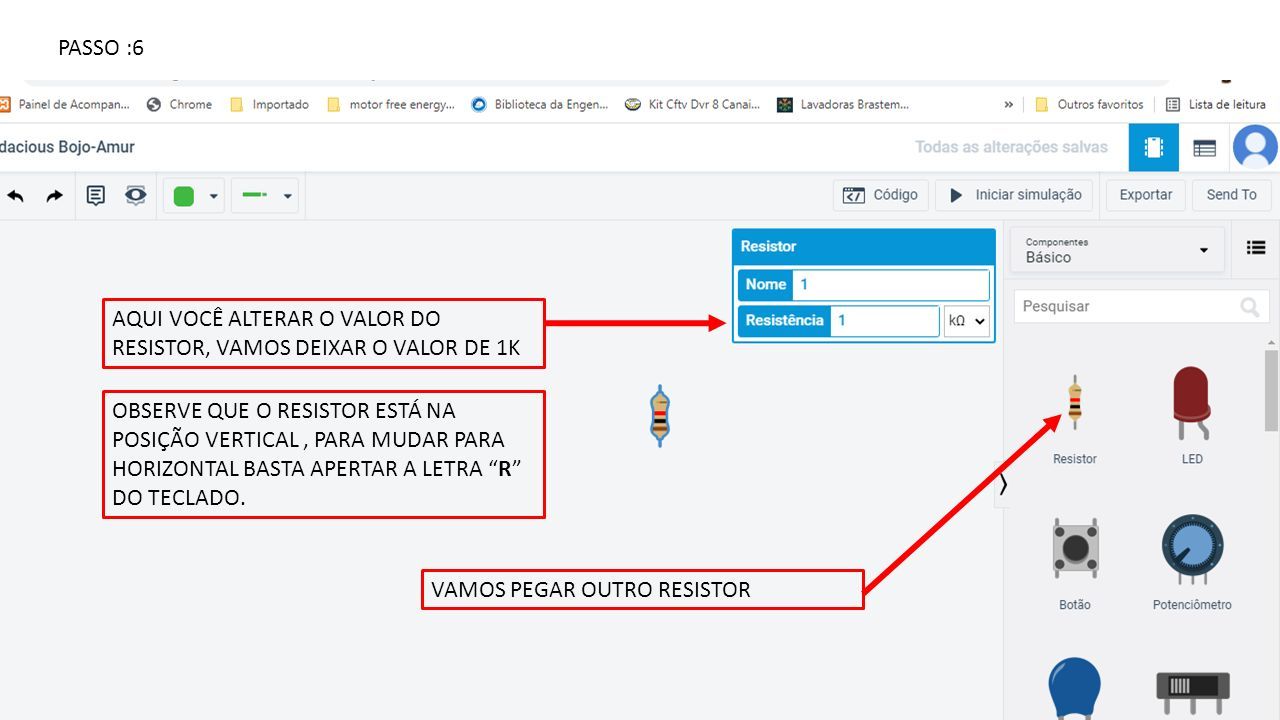

8 PASSO :6 AQUI VOCÊ ALTERAR O VALOR DO RESISTOR, VAMOS DEIXAR O VALOR DE 1K OBSERVE QUE O RESISTOR ESTÁ NA POSIÇÃO VERTICAL, PARA MUDAR PARA HORIZONTAL BASTA APERTAR A LETRA “R” DO TECLADO. VAMOS PEGAR OUTRO RESISTOR

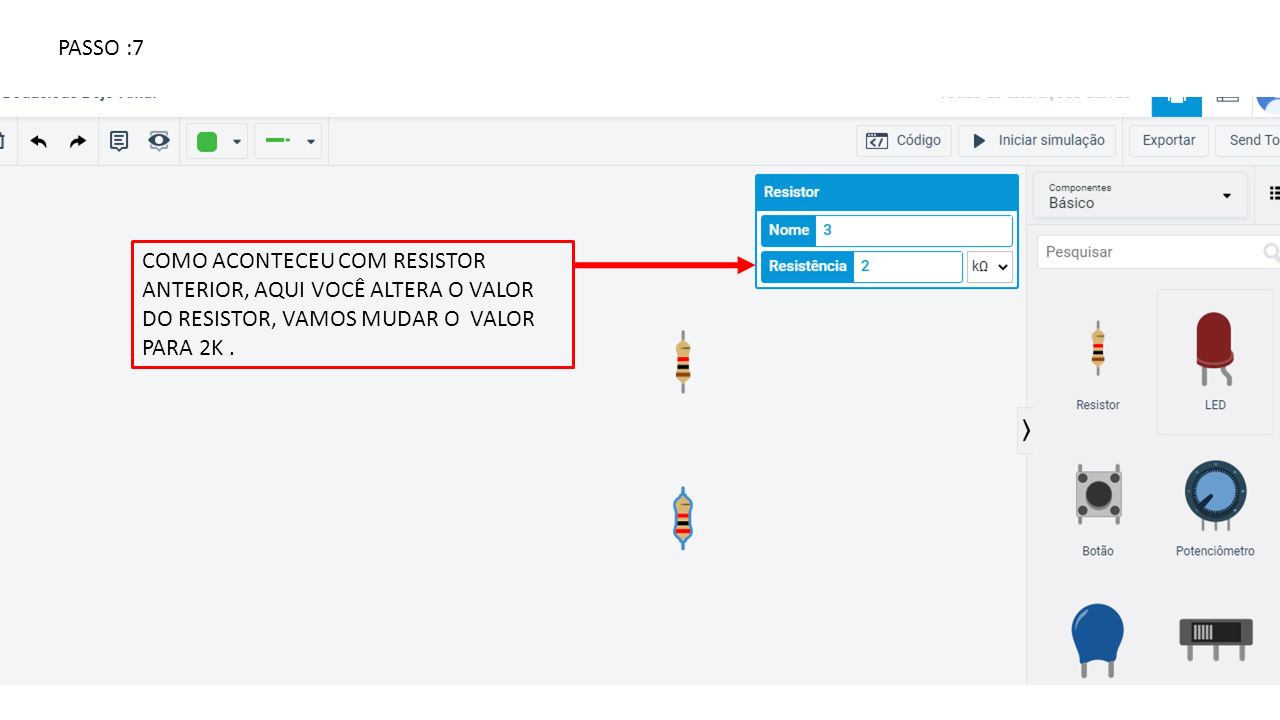

9 PASSO :7 AQUI VOCÊ ALTERAR O VALOR DO RESISTOR, VAMOS DEIXAR O VALOR DE 1K OBSERVE QUE O RESISTOR ESTÁ NA POSIÇÃO VERTICAL, PARA MUDAR PARA HORIZONTAL BASTA APERTAR A LETRA “R” DO TECLADO. VAMOS PEGAR OUTRO RESISTOR COMO ACONTECEU COM RESISTOR ANTERIOR, AQUI VOCÊ ALTERA O VALOR DO RESISTOR, VAMOS MUDAR O VALOR PARA 2K.

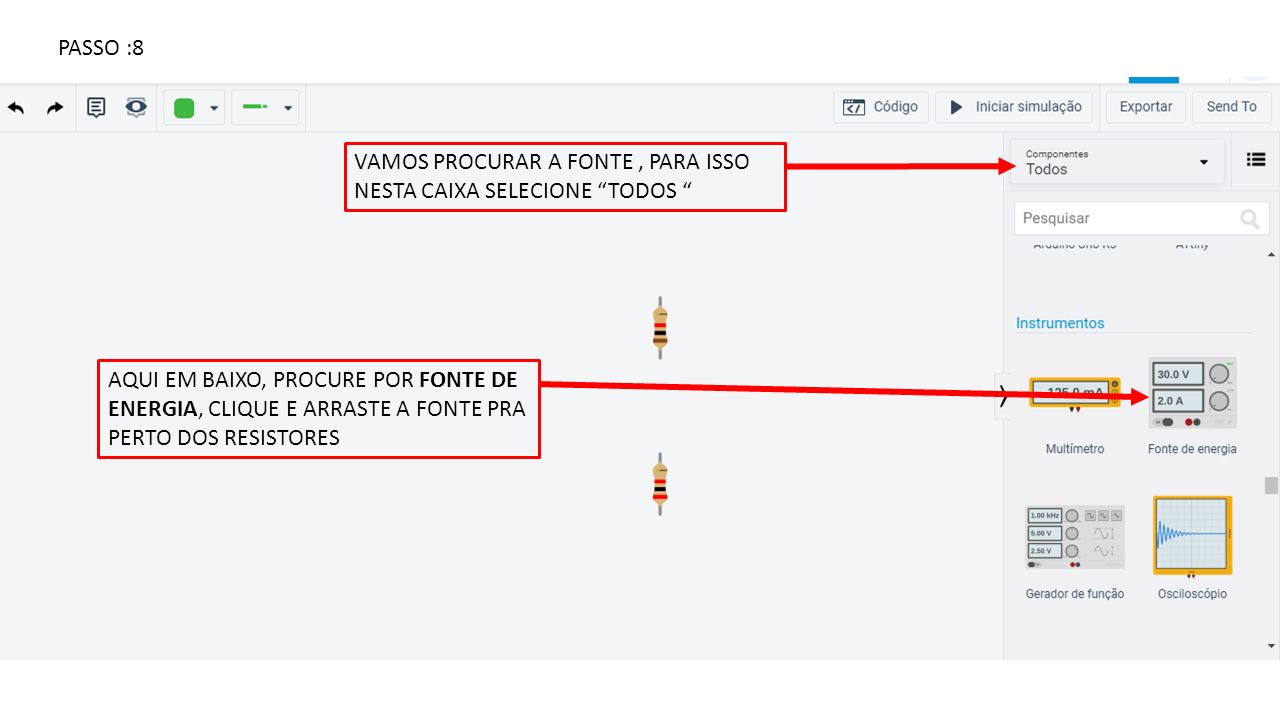

10 PASSO :8 VAMOS PROCURAR A FONTE, PARA ISSO NESTA CAIXA SELECIONE “TODOS “ AQUI EM BAIXO, PROCURE POR FONTE DE ENERGIA, CLIQUE E ARRASTE A FONTE PRA PERTO DOS RESISTORES

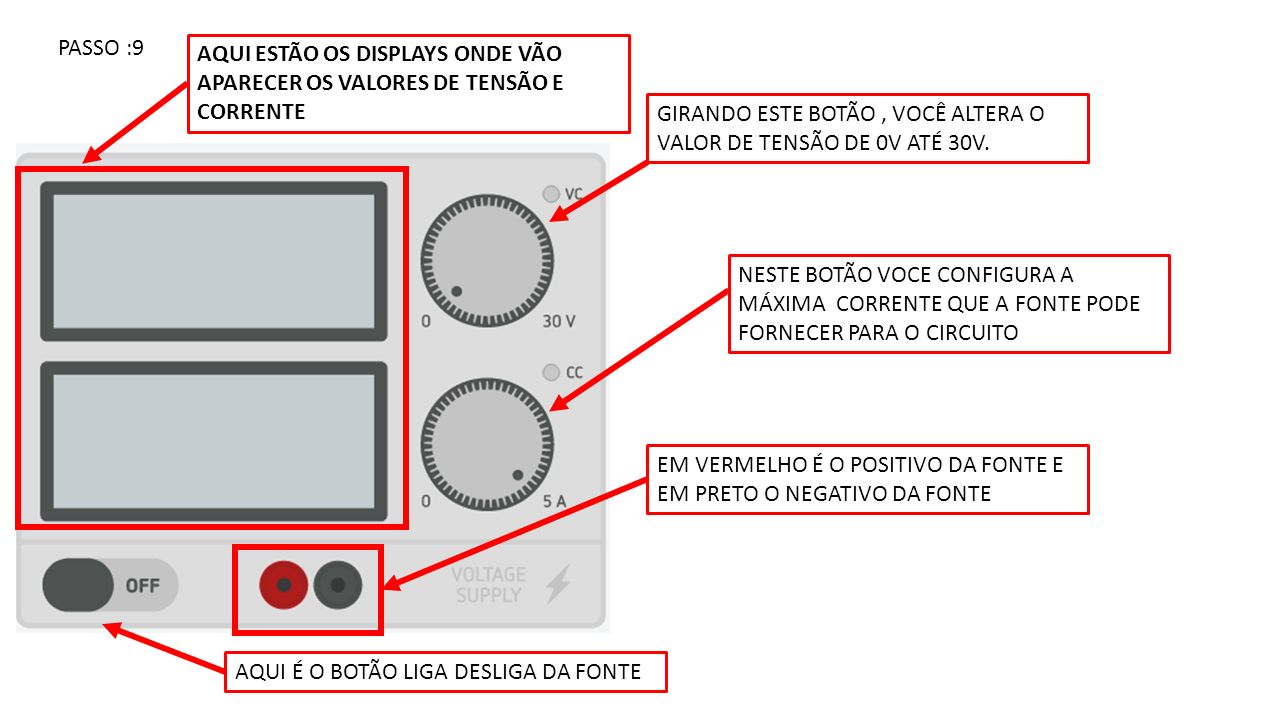

11 PASSO :9 GIRANDO ESTE BOTÃO, VOCÊ ALTERA O VALOR DE TENSÃO DE 0V ATÉ 30V. NESTE BOTÃO VOCE CONFIGURA A MÁXIMA CORRENTE QUE A FONTE PODE FORNECER PARA O CIRCUITO EM VERMELHO É O POSITIVO DA FONTE E EM PRETO O NEGATIVO DA FONTE AQUI É O BOTÃO LIGA DESLIGA DA FONTE AQUI ESTÃO OS DISPLAYS ONDE VÃO APARECER OS VALORES DE TENSÃO E CORRENTE

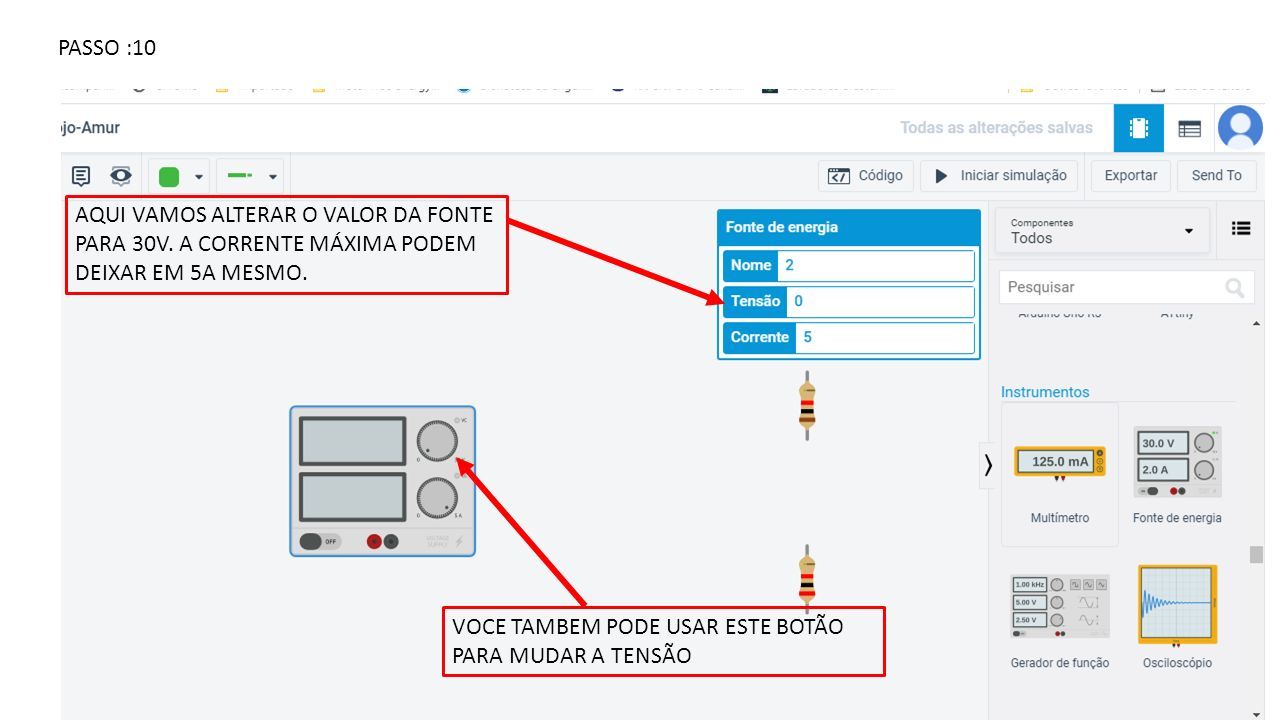

12 PASSO :10 VAMOS PROCURAR A FONTE, PARA ISSO NESTA CAIXA SELECIONE “TODOS “ AQUI EM BAIXO, PROCURE POR FONTE DE ENERGIA, CLIQUE E ARRASTE A FONTE PRA PERTO DOS RESISTORES AQUI VAMOS ALTERAR O VALOR DA FONTE PARA 30V. A CORRENTE MÁXIMA PODEM DEIXAR EM 5A MESMO. VOCE TAMBEM PODE USAR ESTE BOTÃO PARA MUDAR A TENSÃO

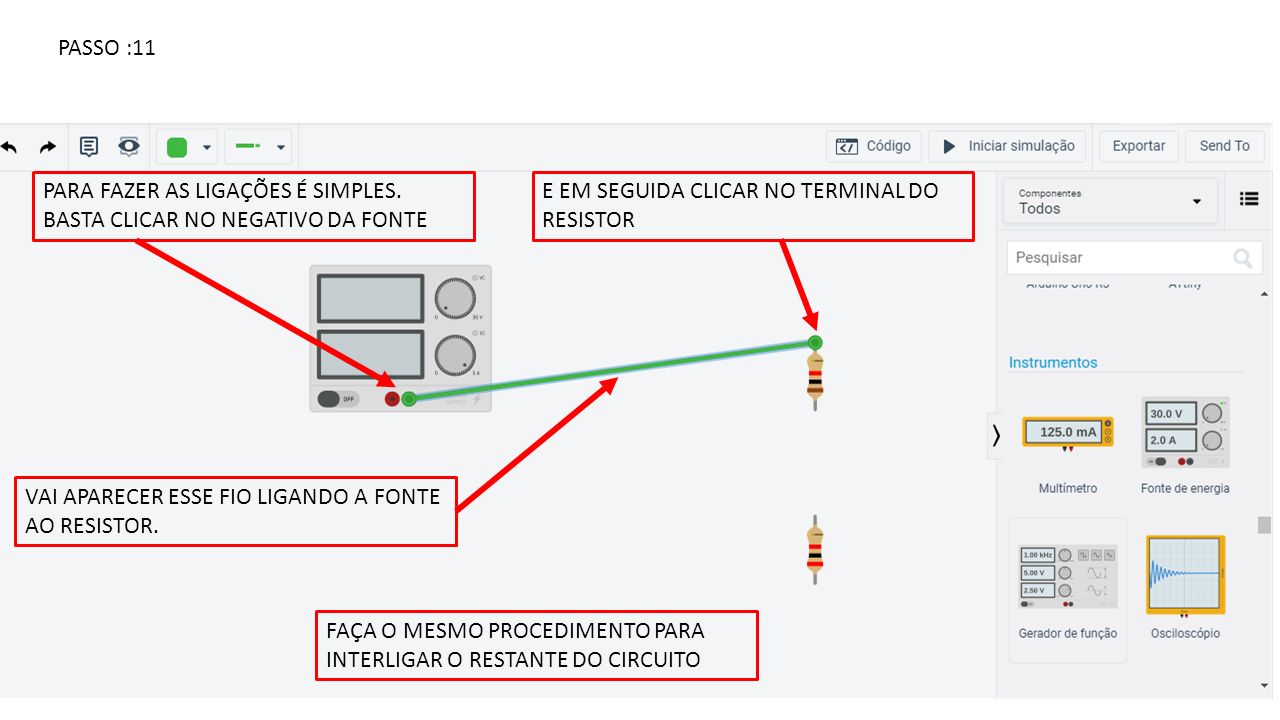

13 PASSO :11 PARA FAZER AS LIGAÇÕES É SIMPLES. BASTA CLICAR NO NEGATIVO DA FONTE VAI APARECER ESSE FIO LIGANDO A FONTE AO RESISTOR. E EM SEGUIDA CLICAR NO TERMINAL DO RESISTOR FAÇA O MESMO PROCEDIMENTO PARA INTERLIGAR O RESTANTE DO CIRCUITO

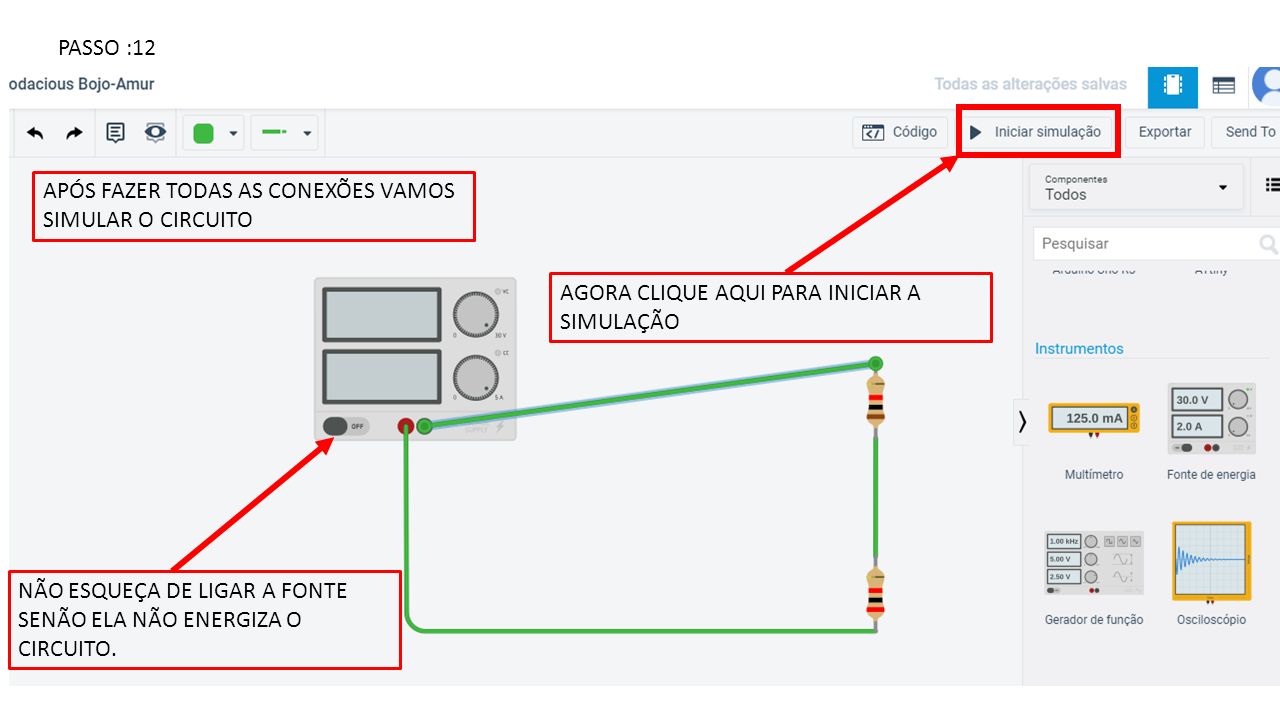

14 PASSO :12 APÓS FAZER TODAS AS CONEXÕES VAMOS SIMULAR O CIRCUITO AGORA CLIQUE AQUI PARA INICIAR A SIMULAÇÃO NÃO ESQUEÇA DE LIGAR A FONTE SENÃO ELA NÃO ENERGIZA O CIRCUITO.

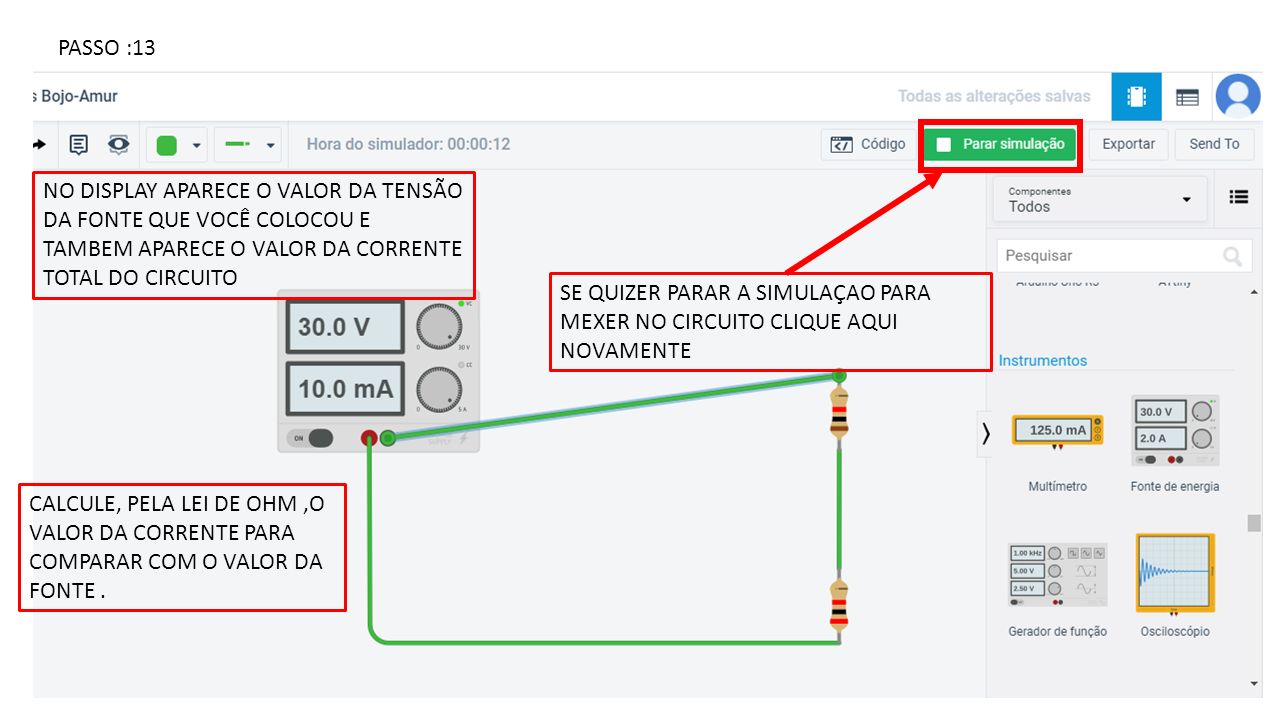

15 PASSO :13 NO DISPLAY APARECE O VALOR DA TENSÃO DA FONTE QUE VOCÊ COLOCOU E TAMBEM APARECE O VALOR DA CORRENTE TOTAL DO CIRCUITO SE QUIZER PARAR A SIMULAÇAO PARA MEXER NO CIRCUITO CLIQUE AQUI NOVAMENTE CALCULE, PELA LEI DE OHM,O VALOR DA CORRENTE PARA COMPARAR COM O VALOR DA FONTE.

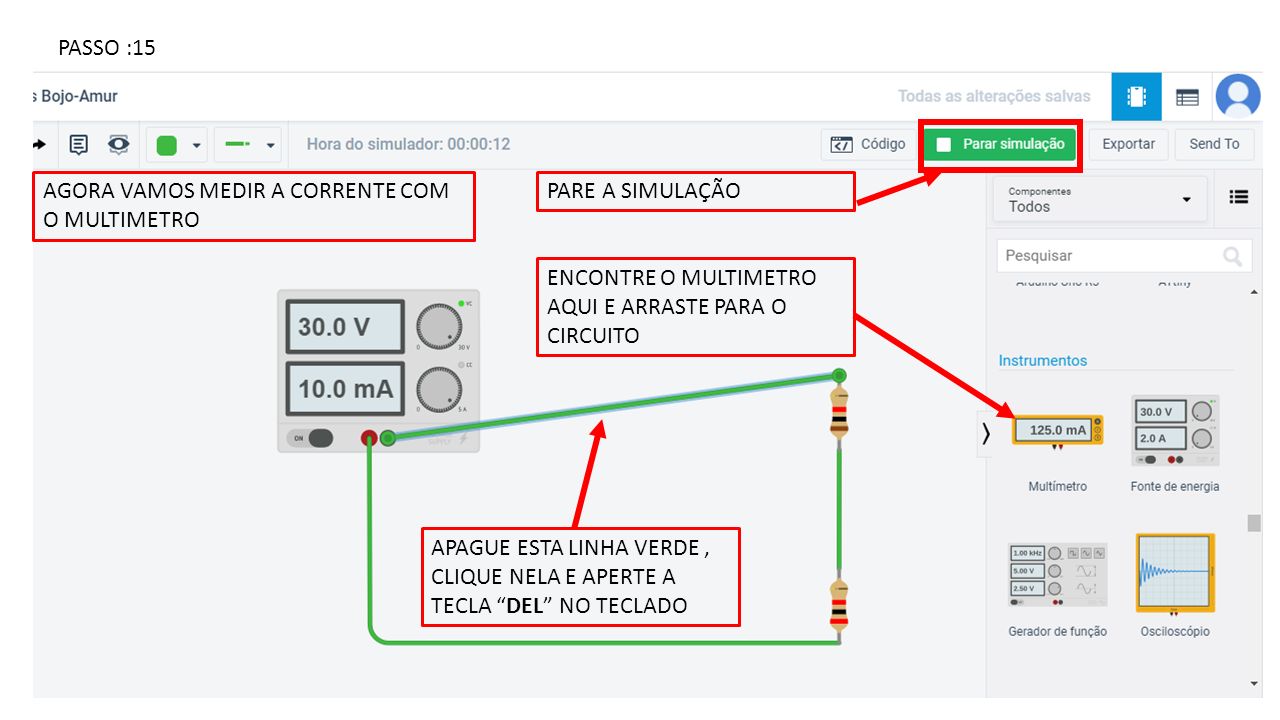

16 PASSO :15 AGORA VAMOS MEDIR A CORRENTE COM O MULTIMETRO PARE A SIMULAÇÃO ENCONTRE O MULTIMETRO AQUI E ARRASTE PARA O CIRCUITO APAGUE ESTA LINHA VERDE, CLIQUE NELA E APERTE A TECLA “DEL” NO TECLADO

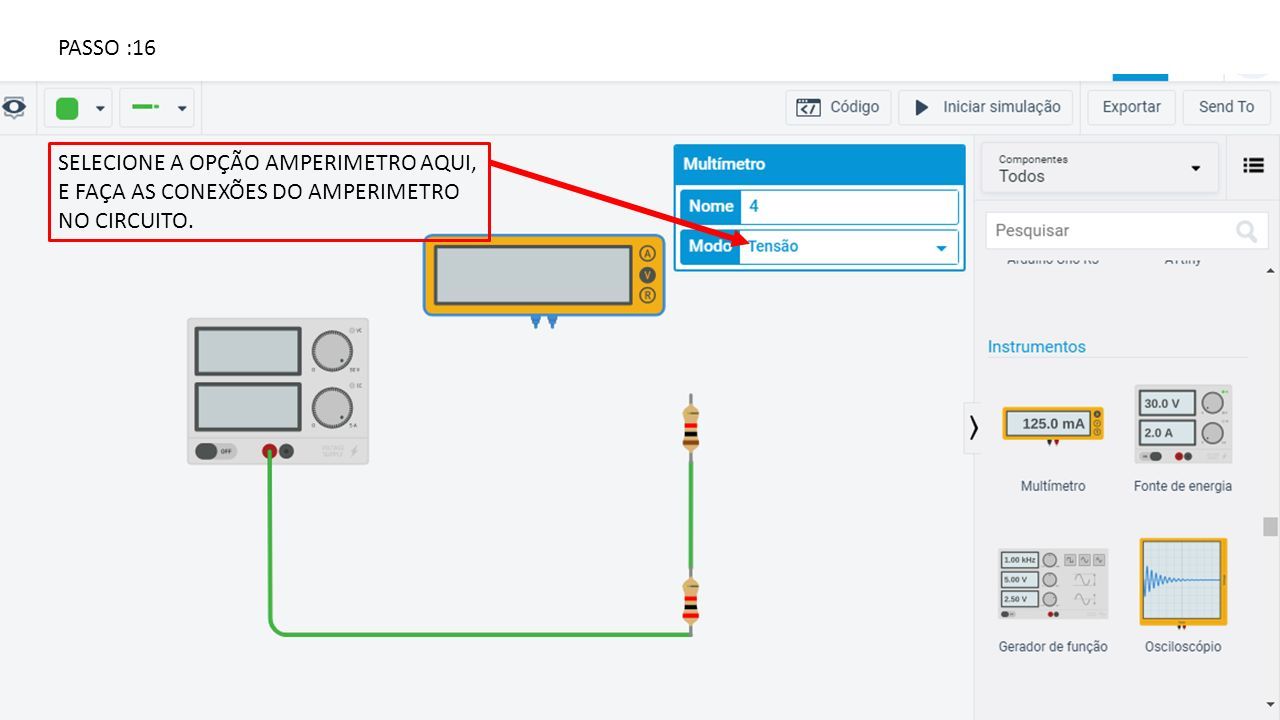

17 PASSO :16 SELECIONE A OPÇÃO AMPERIMETRO AQUI, E FAÇA AS CONEXÕES DO AMPERIMETRO NO CIRCUITO.

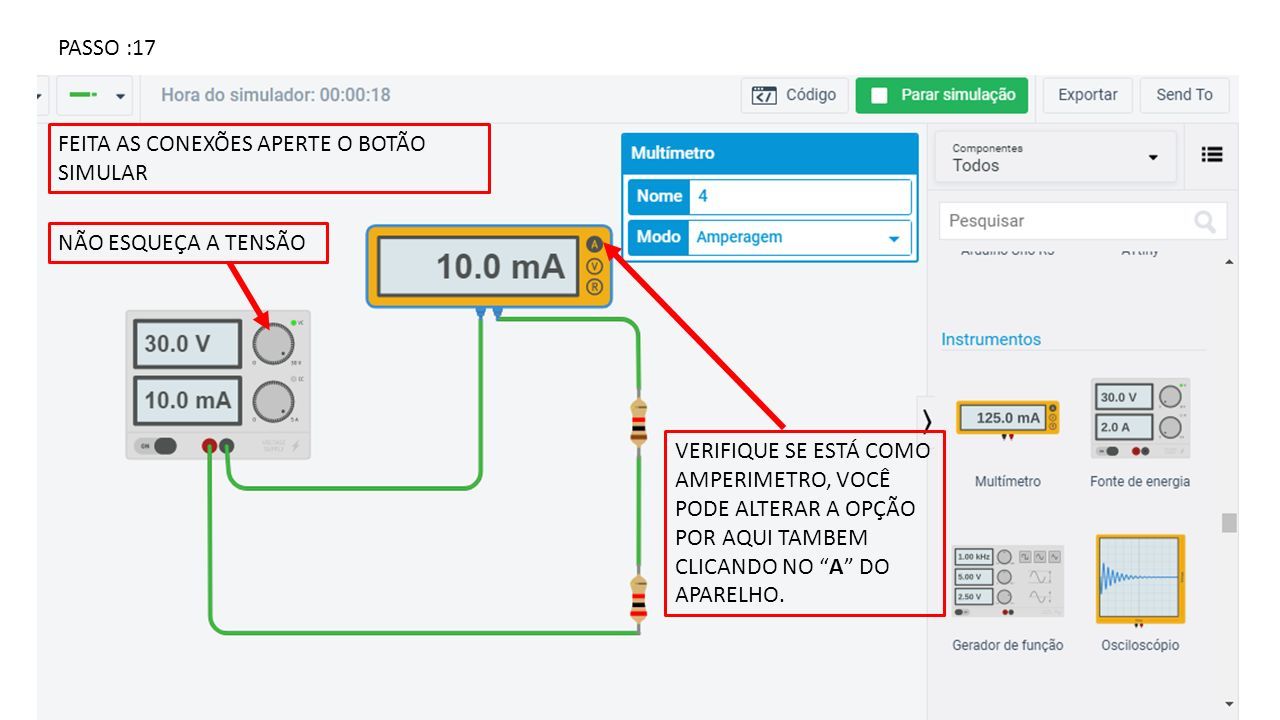

18 PASSO :17 FEITA AS CONEXÕES APERTE O BOTÃO SIMULAR NÃO ESQUEÇA A TENSÃO VERIFIQUE SE ESTÁ COMO AMPERIMETRO, VOCÊ PODE ALTERAR A OPÇÃO POR AQUI TAMBEM CLICANDO NO “A” DO APARELHO.

19 PASSO :18 PARA MEDIR TENSÃO NOS RESISTORES BASTA PEGAR O MULTIMETRO E COLOCAR NA ESCALA DE TENSÃO OU CLICAR NO “V” DO MULTIMETRO NÃO ESQUECE QUE O VOLTIMETRO SEMPRE É EM PARALELO COM O RESISTOR AS CONEXÕES SÃO FEITAS NO TERMINAL DO RESISTOR E NÃO NA LINHA VERDE. O PROGRAMA NÃO ACEITA NA LINHA VERDE, SÓ NO TERMINAL DO RESISTOR

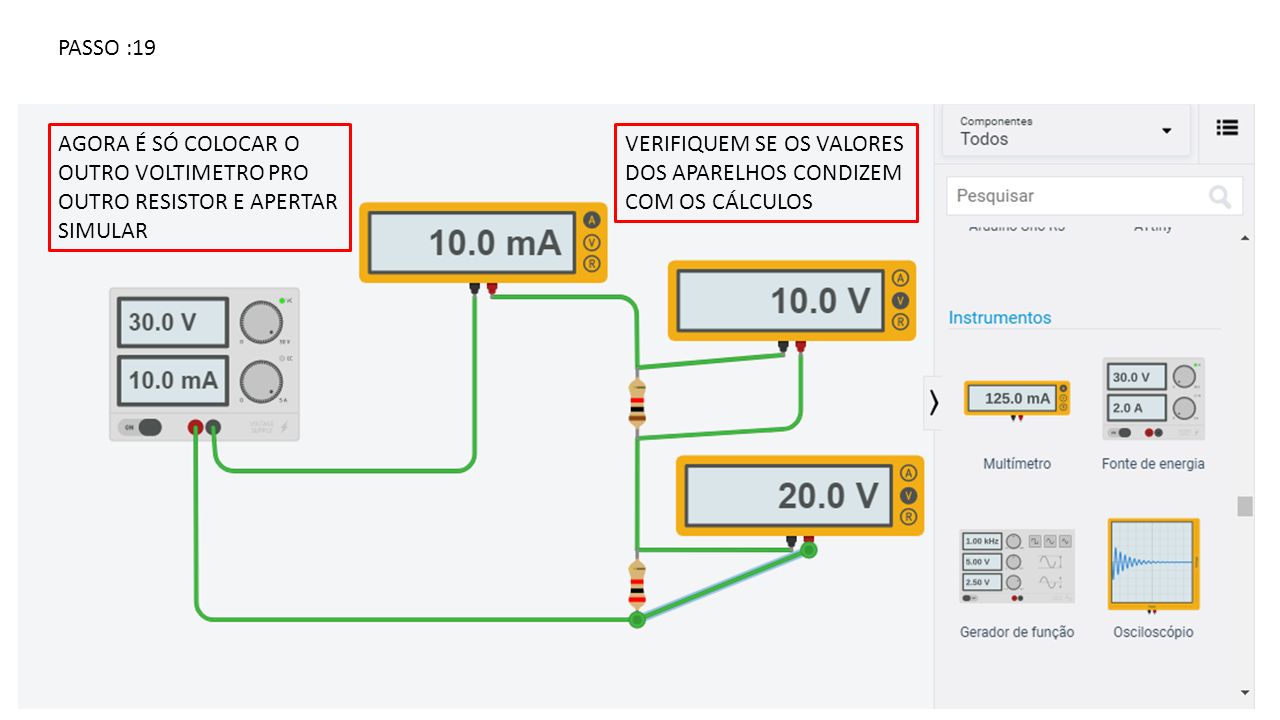

20 PASSO :19 AGORA É SÓ COLOCAR O OUTRO VOLTIMETRO PRO OUTRO RESISTOR E APERTAR SIMULAR VERIFIQUEM SE OS VALORES DOS APARELHOS CONDIZEM COM OS CÁLCULOS

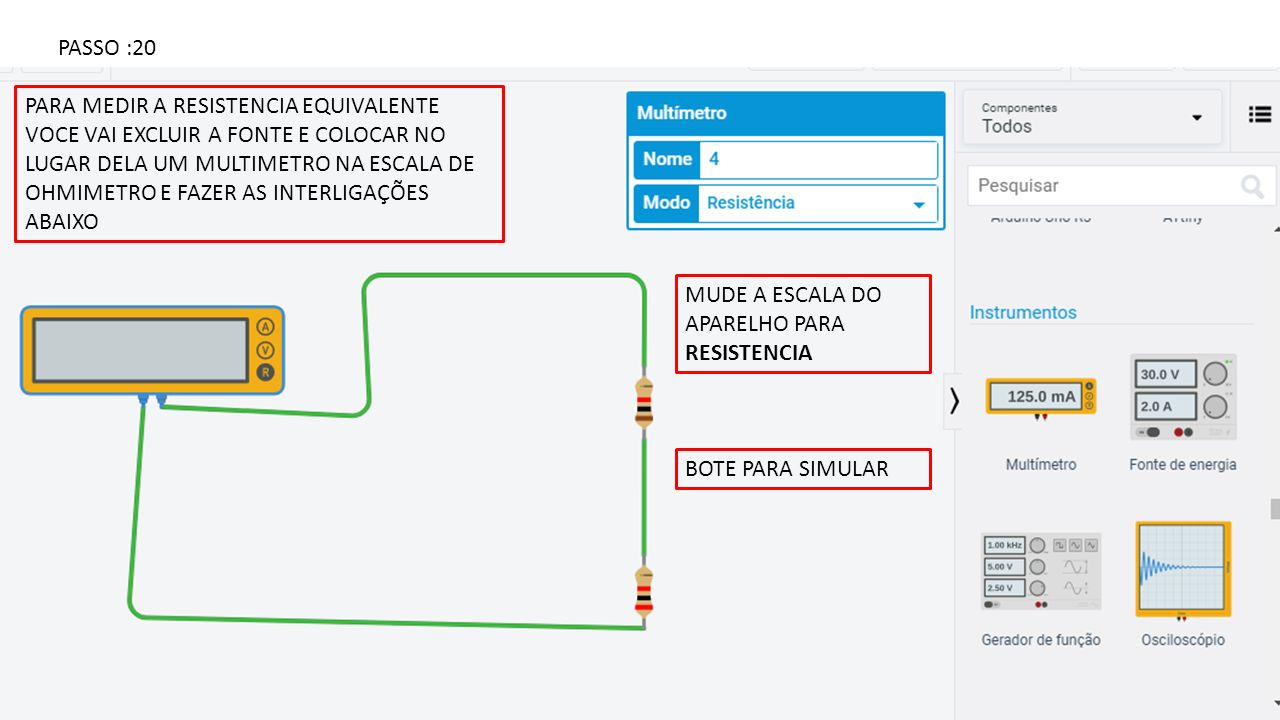

21 PARA MEDIR A RESISTENCIA EQUIVALENTE VOCE VAI EXCLUIR A FONTE E COLOCAR NO LUGAR DELA UM MULTIMETRO NA ESCALA DE OHMIMETRO E FAZER AS INTERLIGAÇÕES ABAIXO PASSO :20 MUDE A ESCALA DO APARELHO PARA RESISTENCIA BOTE PARA SIMULAR

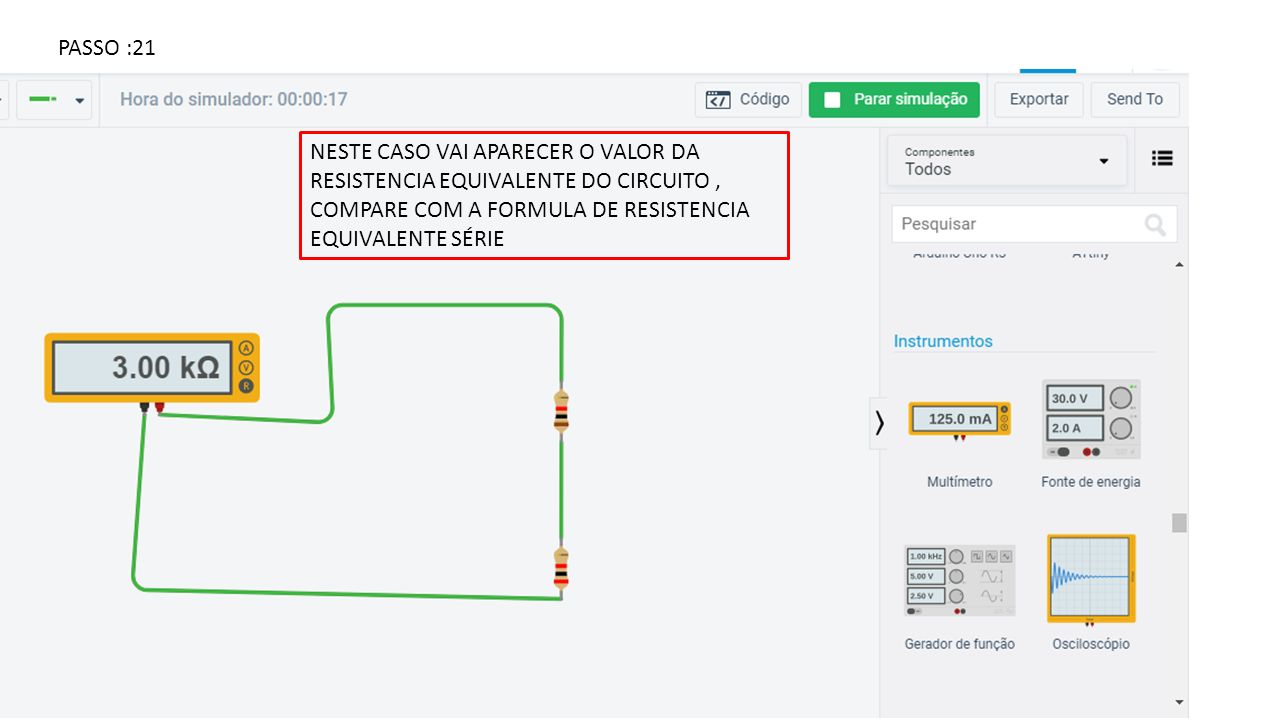

22 NESTE CASO VAI APARECER O VALOR DA RESISTENCIA EQUIVALENTE DO CIRCUITO, COMPARE COM A FORMULA DE RESISTENCIA EQUIVALENTE SÉRIE PASSO :21

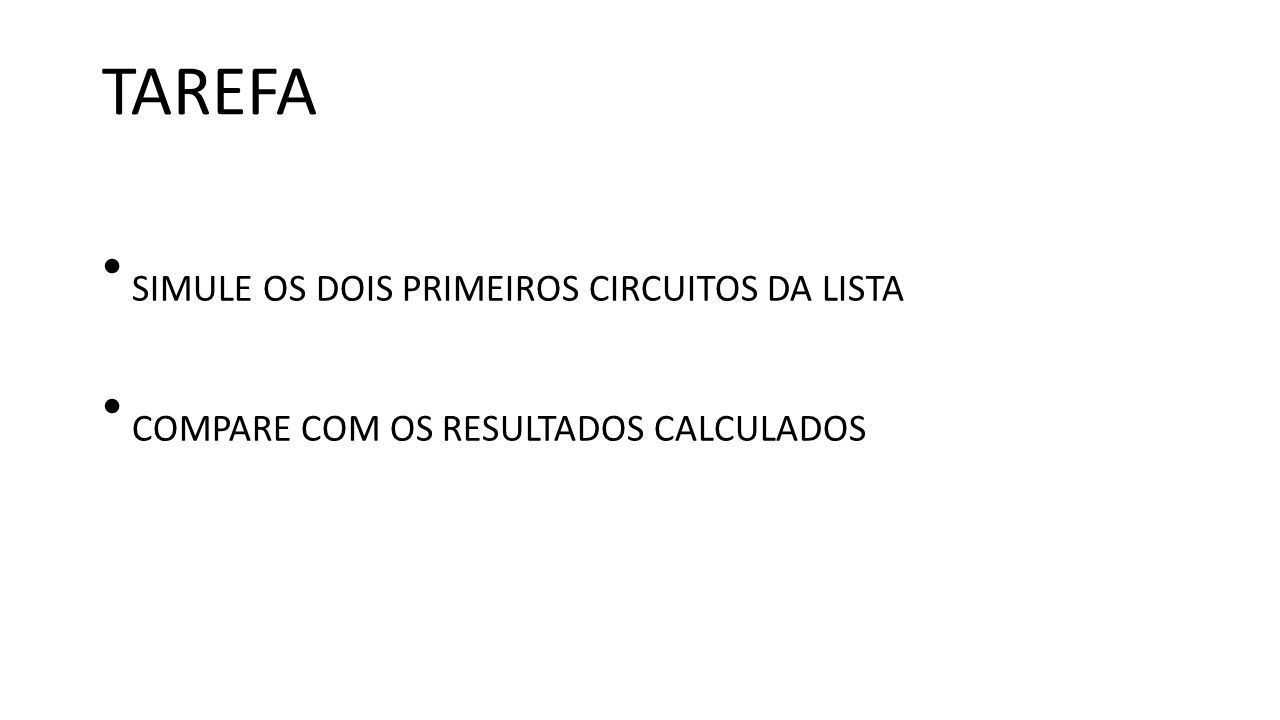

23 TAREFA SIMULE OS DOIS PRIMEIROS CIRCUITOS DA LISTA COMPARE COM OS RESULTADOS CALCULADOS
