Estudo para superação de Disjuntores

Apresentação em tema: "Estudo para superação de Disjuntores"— Transcrição da apresentação:

1 Estudo para superação de Disjuntores
Manual ANAFAS Estudo para superação de Disjuntores

2 Estudo de superação de disjuntores
Verificar se o arquivos de dados contém os dados das capacidades de interrupção em cada terminal do circuito Esses dados devem ser fornecidas no bloco de dados de circuito (código 37) Para inserir os dados, iremos utilizar o programa EDITCEPEL

3 EDITCEPEL No EDITCEPEL vamos verificar se existem os campos DJ_BF e DJ_BT (capacidade de interrupção do disjuntor localizado no terminal DE e capacidade de interrupção do disjuntor localizado no terminal PARA) Caso não tenha esses dados, devemos colocá-los nas colunas 123 à 128 (DJ_BF) e 132 à 137 (DJ_BT). Os dados devem ser colocados em kA

4

5 ANAFAS Após as modificações necessárias no arquivo de dados, vamos agora entrar no ANAFAS para fazer a simulação

6

7 No menu principal, escolher EXECUTAR ESTUDO (opção 1)

8 Escolher ESTUDO DE SUPERACAO DE DISJUNTORES (opção 8)

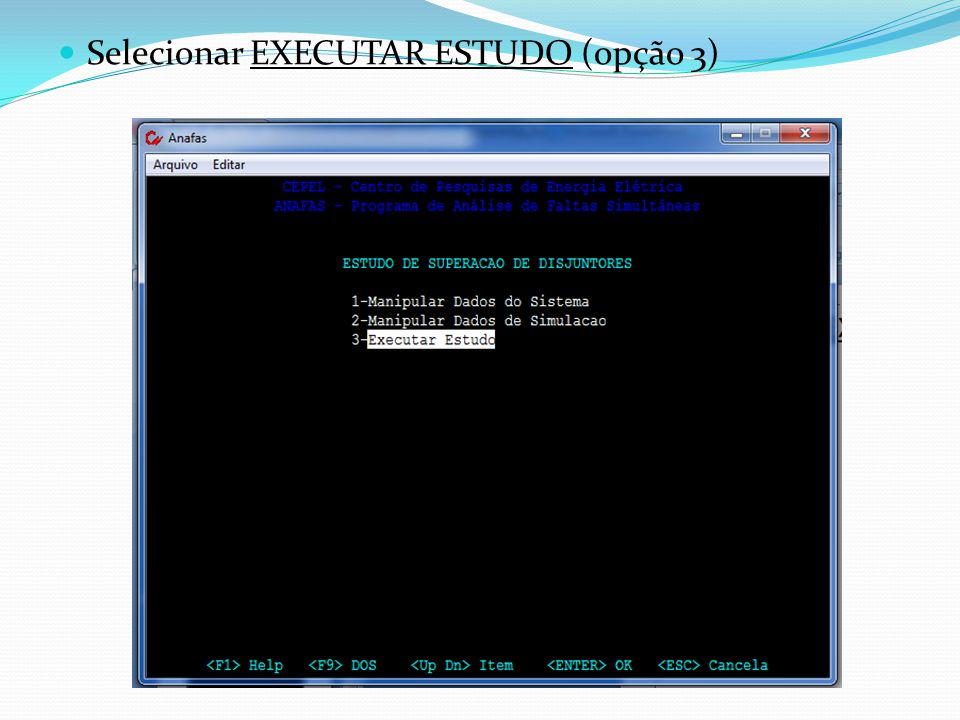

9 Selecionar EXECUTAR ESTUDO (opção 3)

10 Caso não haja nenhum arquivo previamente carregado, o sistema ira pedir um arquivo. Escolher PRIMARIO (PECO/ANAFAS) (opção 1)

11 Digitar ou selecionar o nome do arquivo desejado para ser lido

12 É apresentado um resumo do sistema selecionado

13 Agora, temos a opção de fazer a leitura do arquivo de pontos de falta em barra.
Caso queira, apenas selecionar ou digitar o arquivo Caso queira fazer a entrada de modo interativo, digitar < - >

14

15 Nesse exemplos, utilizaremos todos os conjuntos de barra
Nesse exemplos, utilizaremos todos os conjuntos de barra. Para isso, digita-se U Caso queira ver todas as opções disponíveis, teclar < F1 >

16 Caso tenha interesse ou necessidade, digitar o nome do arquivo do conjunto de barras definidas

17 Colocar o titulo

18 Analisar as varias opções para o relatório de saída, escolhendo as opções apropriadas

19 Digitar ou selecionar o nome do arquivo de saída

20 Na ultima tela, apresenta-se a mensagem de que o estudo foi executado, informado o nome e o local do arquivo de saída

21 Após a ultima tela, ao teclar < enter > o programa volta para a tela inicial
Para que possamos abrir o arquivo com o estudo, devemos utilizar qualquer programa editor de texto

22
