19/08/08 Prof.: Dímisson Abreu Louzada

Apresentação em tema: "19/08/08 Prof.: Dímisson Abreu Louzada"— Transcrição da apresentação:

1 19/08/08 Prof.: Dímisson Abreu Louzada E-mail: dimissonal@ifes.edu.br

2 19/08/08 MICRÔMETRO

3 19/08/08

4

5 Erros de medição : causados pelo operador. – Posicionamento do micrômetro; – Paralaxe (erros de visão); – Pressão através do tambor e não pela catraca. MICRÔMETRO

6 19/08/08 1- Micrômetros de medição externa; 2- Micrômetros de medição interna; 3- Micrômetros de medição de dentes de engrenagens; 4- Micrômetros de medição de rôscas; etc.. TIPOS DE MICRÔMETROS

7 19/08/08 TIPOS DE MICRÔMETROS

8 19/08/08 TIPOS DE MICRÔMETROS

9 19/08/08 TIPOS DE MICRÔMETROS

10 19/08/08 TIPOS DE MICRÔMETROS

11 19/08/08 MICRÔMETRO:Cuidados especiais ao se trabalhar com micrômetros: Não deixar cair no chão; Não riscar as suas marcações; Após o uso, limpar e lubrificar com óleo fino ou vaselina líquida, somente nas hastes.

12 19/08/08 EXEMPLOS DE MEDIÇÃO

13 19/08/08 EXEMPLOS DE MEDIÇÃO

14 19/08/08 Exercícios Exercícios a)b) R: 42,00+48x0, 01=42,48mm a) 3,00mm

15 19/08/08 c)d) R: 2,00+0,05+0,002=2,052mm R: 3,50+0,42+0,009=3,929mm

16 19/08/08 e)f) R: 1,50+0,009+0,006=1,596mm R: 53,00+0,09=53,09mm

17 19/08/08 g)h) R: 18,00+0,12=18,12mm R: 0,35+0,009=0,359mm

18 19/08/08 i)j) R: 8,00+0,38+0,002=8,382mm R: 7,00+0,32+0,004=7,324mm

19 19/08/08 k)l) R: 6,50+0,02=6,52mm R: 10,50+0,21+0,002=10,712mm

20 19/08/08 m)n) R: 26,50+0,15+0,006=26,656mm R: 63,00+0,21=63,21mm

21 19/08/08 o) R: 42x0,01= 0,42mm

22 19/08/08 Leitura no sistema inglês No sistema inglês, o micrômetro apresenta as seguintes características:No sistema inglês, o micrômetro apresenta as seguintes características: Na bainha está gravado o comprimento de uma polegada, dividido em 40 partes iguais. Desse modo, cada divisão equivale a 1" : 40 =.025";Na bainha está gravado o comprimento de uma polegada, dividido em 40 partes iguais. Desse modo, cada divisão equivale a 1" : 40 =.025"; O tambor do micrômetro, com resolução de.001", possui 25 divisões.O tambor do micrômetro, com resolução de.001", possui 25 divisões.

23 19/08/08 MICRÔMETRO - RESOLUÇÃO

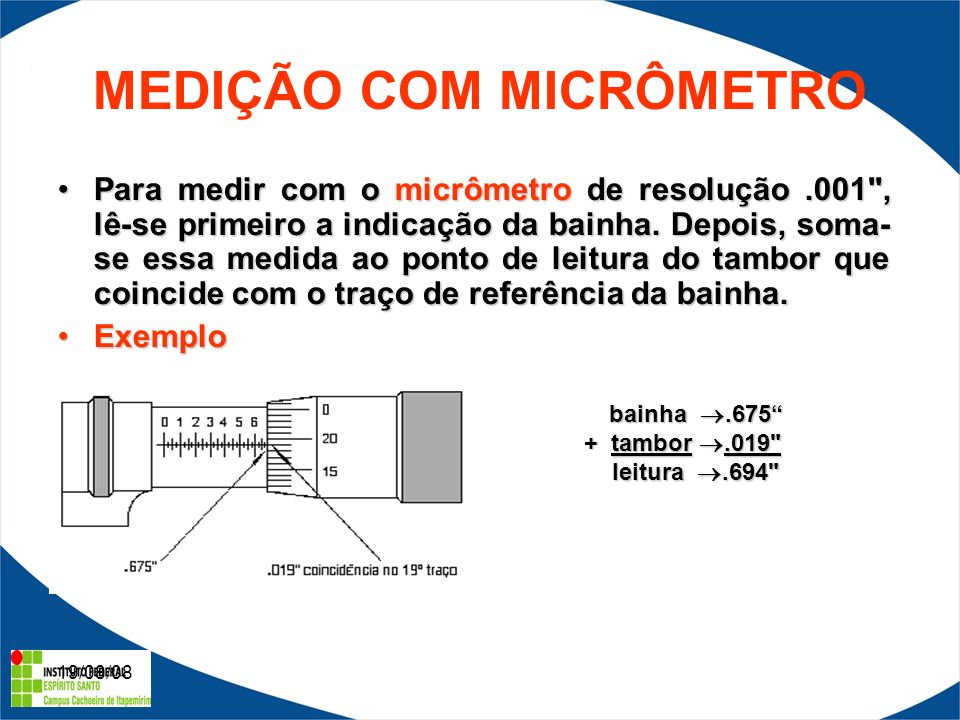

24 19/08/08 MEDIÇÃO COM MICRÔMETRO Para medir com o micrômetro de resolução.001", lê-se primeiro a indicação da bainha. Depois, soma- se essa medida ao ponto de leitura do tambor que coincide com o traço de referência da bainha.Para medir com o micrômetro de resolução.001", lê-se primeiro a indicação da bainha. Depois, soma- se essa medida ao ponto de leitura do tambor que coincide com o traço de referência da bainha. ExemploExemplo bainha.675 bainha.675 + tambor.019" leitura.694" leitura.694"

25 19/08/08 Verificando o entendimento Leia as medidas R:.214 R:.352

26 19/08/08 Micrômetro com resolução.0001" Para a leitura no micrômetro de.0001", além das graduações normais que existem na bainha (40 divisões), há um nônio com 10 (dez) divisões. O tambor divide-se, então, em 25 partes iguais.Para a leitura no micrômetro de.0001", além das graduações normais que existem na bainha (40 divisões), há um nônio com 10 (dez) divisões. O tambor divide-se, então, em 25 partes iguais.

27 19/08/08 Leitura do micrômetro é: Sem o nônioSem o nônio resolução = passo da rosca =.025 = 0.001 resolução = passo da rosca =.025 = 0.001 nº de divisões do tambor 25 nº de divisões do tambor 25 Com o nônioCom o nônio resolução = resolução do tambor =.001 = 0.0001 resolução = resolução do tambor =.001 = 0.0001 nº de divisões do nônio 10 nº de divisões do nônio 10 Para medir, basta adicionar as leituras da bainha, do tambor e do nônio.Para medir, basta adicionar as leituras da bainha, do tambor e do nônio.

28 19/08/08 MEDINDO COM MICRÔMETRO Para medir, basta adicionar as leituras da bainha,Para medir, basta adicionar as leituras da bainha, do tambor e do nônio.do tambor e do nônio. Exemplo Exemplo R: 0.3000+3x0.0250+5x0.0010+0.0004=0.3804

29 19/08/08 Verificando o entendimento Leia as medidas R:.4000+.0250+.0110+.0006=.4366 R:.0750+.0020+.0009=.0779

30 19/08/08 Exercícios a)a) b)b) R:.100+.075 =.175 R:.200 +.025+.013 =.238

31 19/08/08 EXERCÍCIOS c)c) d)d) R:.3000 +.0250 +.0060+.0003 =.3313 R:.1000+.0500 +.0140 +.0006 =.1646

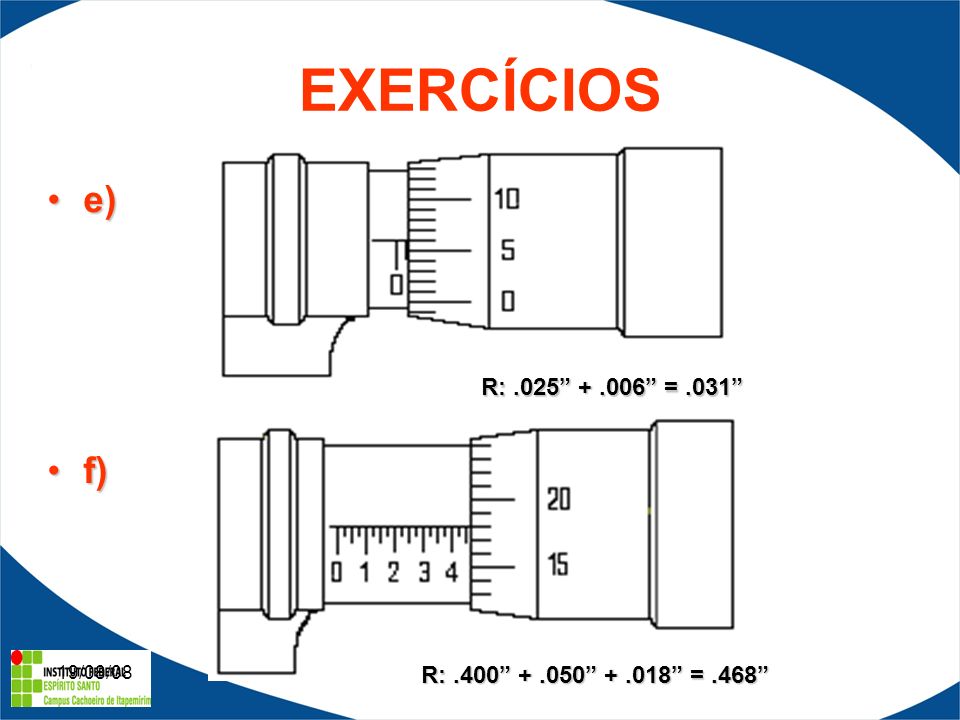

32 19/08/08 EXERCÍCIOS e)e) f)f) R:.025 +.006 =.031 R:.400 +.050 +.018 =.468

33 19/08/08 EXERCÍCIOS g)g) h)h) R:.0500 +.0100 +.0003 =.0603 R:.4000 +.0750 +.0010 +.0005 =.4765

34 19/08/08 Tipos de micrômetro interno Para medição de partes internas empregam-se dois tipos de micrômetros: micrômetro interno de três contatos, micrômetro interno de dois contatos (tubular e tipo paquímetro).Para medição de partes internas empregam-se dois tipos de micrômetros: micrômetro interno de três contatos, micrômetro interno de dois contatos (tubular e tipo paquímetro).

35 19/08/08 Micrômetro interno de três contatos Este tipo de micrômetro é usado exclusivamente para realizar medidas em superfícies cilíndricas internas, permitindo leitura rápida e direta. Sua característica principal é a de ser auto- centrante, devido à forma e à disposição de suas pontas de contato, que formam, entre si, um ângulo de 120ºEste tipo de micrômetro é usado exclusivamente para realizar medidas em superfícies cilíndricas internas, permitindo leitura rápida e direta. Sua característica principal é a de ser auto- centrante, devido à forma e à disposição de suas pontas de contato, que formam, entre si, um ângulo de 120º

36 19/08/08 Micrômetro interno de três contatos com pontas intercambiáveis Esse micrômetro é apropriado para medir furos roscados, canais e furos sem saída, pois suas pontas de contato podem ser trocadas de acordo com a peça que será medida.Esse micrômetro é apropriado para medir furos roscados, canais e furos sem saída, pois suas pontas de contato podem ser trocadas de acordo com a peça que será medida.

37 19/08/08 MICRÔMETRO INTERNO

38 19/08/08 MICRÔMETRO INTERNO Para obter a resolução, basta dividir o passo do fuso micrométrico pelo número de divisões do tambor.Para obter a resolução, basta dividir o passo do fuso micrométrico pelo número de divisões do tambor. Resolução =Resolução = passo do fuso = 0,5 = 0,005 mmpasso do fuso = 0,5 = 0,005 mm nº de divisor do tambor 100nº de divisor do tambor 100

39 19/08/08 Sua leitura é feita no sentido contrário à do micrômetro externo. A leitura é realizada da seguinte maneira: Na bainha o valor correspondente é : 22,000 mm No tambor o valor correspondente é : 0,315 mm O valor total da medida portanto é : 22,315 mm

40 19/08/08 Micrômetros internos de dois contatos Os micrômetros internos de dois contatos são do tipo tubular e do tipo paquímetro.Os micrômetros internos de dois contatos são do tipo tubular e do tipo paquímetro. Micrômetro interno tubular O micrômetro tubular é empregado para medições internas acima de 30 mm. Devido ao uso em grande escala do micrômetro interno de três contatos pela sua versatilidade, o micrômetro tubular atende quase que somente a casos especiais, principalmente as grandes dimensões.

41 19/08/08 MICRÔMETRO TUBULAR O micrômetro tubular utiliza hastes de extensão com dimensões de 25 a 2.000 mm. As hastes podem ser acopladas umas às outras. Nesse caso, há uma variação de 25 mm em relação a cada haste acoplada.O micrômetro tubular utiliza hastes de extensão com dimensões de 25 a 2.000 mm. As hastes podem ser acopladas umas às outras. Nesse caso, há uma variação de 25 mm em relação a cada haste acoplada. As figuras a seguir ilustram o posicionamento para a medição.As figuras a seguir ilustram o posicionamento para a medição.

42 19/08/08 MICRÔMETROS INTERNOS Micrômetro tipo paquímetroMicrômetro tipo paquímetro Esse micrômetro serve para medidas acima de 5 mm, a partir daí, varia de 25 em 25 mm.Esse micrômetro serve para medidas acima de 5 mm, a partir daí, varia de 25 em 25 mm. Observação: A calibração dos micrômetros internos tipo paquímetro e tubular é feita por meio de anéis de referência, dispositivos com blocos-padrão ou com micrômetro externo. Os micrômetros internos de três contatos são calibrados com anéis de referência.

43 19/08/08EXERCÍCIOS R: 17,00 + 0,50 + 0,16 = 17,66mm R: 28,00 + 0.50 + 0,24 + 0,005 = 28,745mm R: 30,00 + 0,03 + 0,005 = 30,035mm R: 6,00 + 0,41 + 0,004 = 6,414mm

44 19/08/08 EXERCÍCIOS R: 32,00 + 0.50 + 0,28 + 0.005 = 32,785mm R: 22,00 + 0,31 + 0,005 = 22,315mm
