1 Diagrama de Sequência

2 Definição: Usado em UML(Unified Modeling Language). Mostra como as mensagens entre os objetos são trocadas no decorrer do tempo para a realização de uma operação.

3 Ênfase a ordenação temporal. Mensagens são solicitações(objeto para objeto) e respostas para estas solicitações.

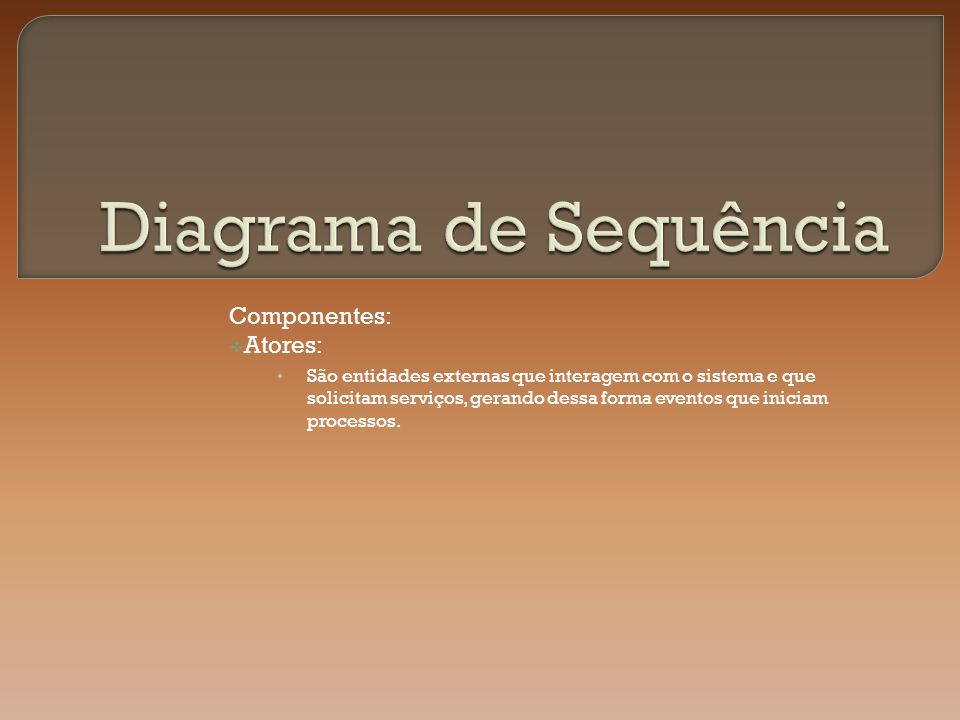

4 Componentes:  Atores: São entidades externas que interagem com o sistema e que solicitam serviços, gerando dessa forma eventos que iniciam processos.

5 Componentes:  Objetos: Representam as instâncias das classes representadas no processo. Os objetos são ilustrados como retângulos. Eles compõem a dimensão horizontal ( → ).

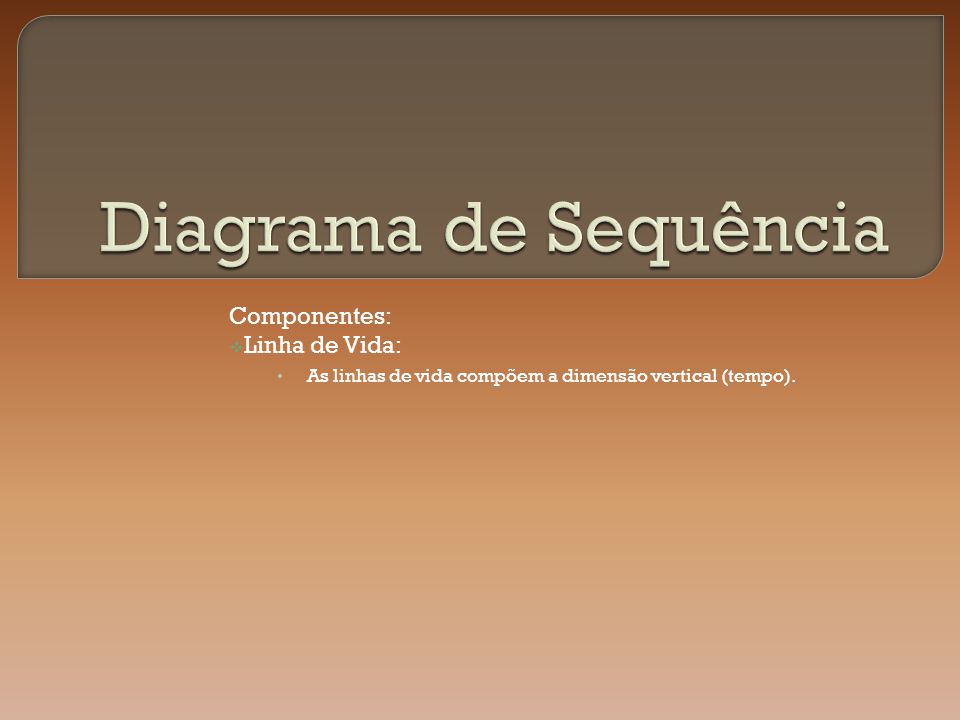

6 Componentes:  Linha de Vida: As linhas de vida compõem a dimensão vertical (tempo).

7

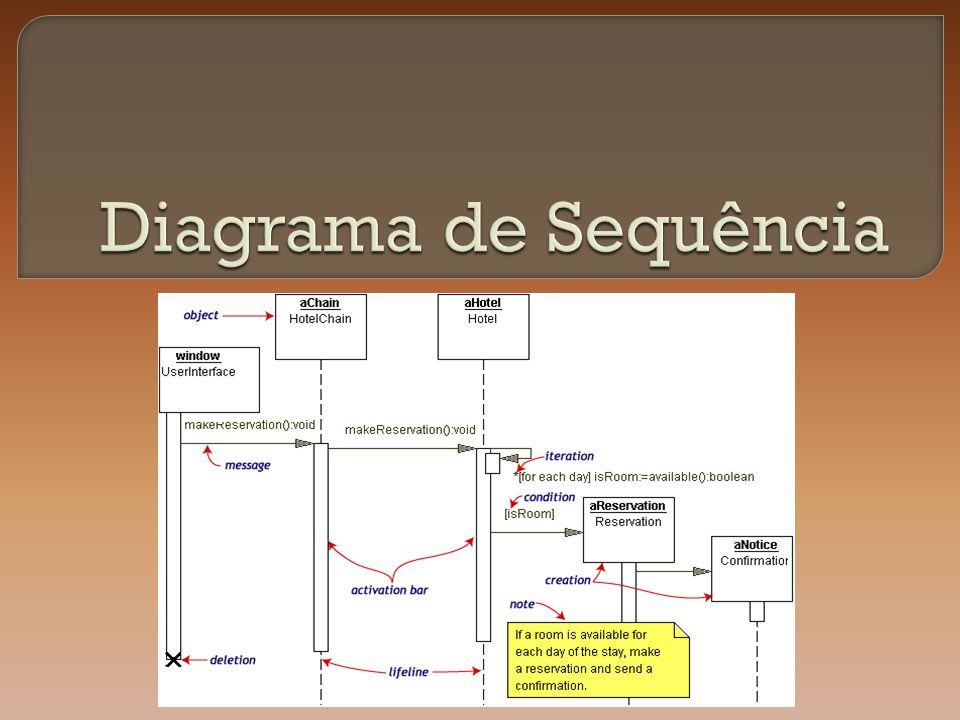

8 Elementos Representados no Diagrama:  Linhas verticais: Estas linhas verticais são preenchidas por barras verticais que indicam exatamente quando um objeto passou a existir. Quando um objeto desaparece, existe um "X" na parte inferior da barra

9

10 Elementos Representados no Diagrama:  Linhas horizontais ou diagonais: Estas linhas verticais são preenchidas por barras verticais que indicam exatamente quando um objeto passou a existir. Quando um objeto desaparece, existe um "X" na parte inferior da barr.a

11

12 Elementos Representados no Diagrama:  Condição: Uma condição é representada por uma mensagem cujo rótulo é envolvido por colchetes;

13

14 Elementos Representados no Diagrama:  Mesagens de retorno : Mesagens de retorno são representadas por linhas horizontais tracejadas. Este tipo de mensagem não é freqüentemente representada nos diagramas, muitas vezes porque sua utilização leva a um grande número de setas no diagrama, atrapalhando o entendimento do mesmo. Este tipo de mensagem só deve ser mostrada quando for fundamental para a clareza do diagrama.

15
