Adaptado Pelo Professor: Wildson Cruz

Apresentação em tema: "Adaptado Pelo Professor: Wildson Cruz"— Transcrição da apresentação:

1 Adaptado Pelo Professor: Wildson Cruz
ESTATÍSTICA AULA 04 Atividades Adaptado Pelo Professor: Wildson Cruz

2 PICTOGRAMAS Qual foi o aumento de produção entre os anos de 1996 e 1997?

3 PICTOGRAMA A cor que os alunos preferem em um determinado Jardim de Infancia. Quantos preferem a cor azul?

4 Quantos livros de autores portugueses se venderam?
Qual foi o genero de livro menos vendido nesse mês?

5 ( ) Lúcia tem mais moedas da Austrália do que do Canadá
( ) Lúcia tem mais moedas da Austrália do que do Canadá. ( )O país do qual a Lúcia possui mais moedas é a Suíça.

6 ( ) Lúcia tem mais 3 moedas do Brasil do que da Africa do Sul
( ) Lúcia tem menos moedas do Canadá do que do Brasil ( ) O número de moedas que a Lúcia tem na sua colecção é 84.

7 (a) Gráfico em linha/curva (d) Grafico em Barras
(b) Grafico em Colunas (e) Grafico em Setores (c) Pictograma (f) Cartograma

8 (a) Gráfico em linha/curva (d) Grafico em Barras
(b) Grafico em Colunas (e) Grafico em Setores (c) Pictograma (f) Cartograma

9 (a) Gráfico em linha/curva (d) Grafico em Barras
(b) Grafico em Colunas (e) Grafico em Setores (c) Pictograma ( f) Cartograma

10 Gráfico em Colunas Multiplas
Grafico em Barras Multiplas (c) Pictograma (d) Cartograma

11 (a) Gráfico em linha/curva (d) Grafico em Barras
(b) Grafico em Colunas (e) Grafico em Setores (c) Pictograma (f) Cartograma

12 REPRESENTAÇÃO GRÁFICA DE UMA DISTRIBUIÇÃO
Histograma, Polígono de Frequência, Polígono de Frequência Acumulada (Ogiva de Galton). Utilizam o primeiro quadrante do sistema de eixos coordenados cartesianos ortogonais. Eixo das abscissas: valores da variável. Eixo das ordenadas: freqüências.

13 HISTOGRAMAS Conjunto de retângulos (colunas) justapostos com bases sobre o eixo horizontal. Larguras = amplitudes dos intervalos de classe. Alturas proporcionais às freqüências das classes, sendo a amplitude dos intervalos iguais. Alturas numericamente iguais as frequências. Area de cada retângulo é proporcional à frequência da classe que ele representa. Soma dos valores correspondentes às áreas dos retângulos = à freqüência total.

14 HISTOGRAMAS

15 HISTOGRAMAS

16 HISTOGRAMAS Histograma referente à distribuição do número de candidatos segundo as notas finais acumuladas nas duas etapas, com os respectivos pesos UnB

17 POLÍGONO DE FREQUÊNCIA
Gráfico em linha, com as freqüências marcadas sobre as perpendiculares ao eixo horizontal, levantadas pelos pontos médios dos intervalos de classe. É a linha poligonal fechada que une ordenadas traçadas dos pontos médios das classes. Sua construção é feita, quase sempre, acompanhando a do histograma

18

19 Polígono de frequências sobre a duração das comunicações por telefones.

20 POLÍGONO DE FREQUÊNCIA ACUMULADA
Ogiva de Galton Sir Francis Galton Ogiva: gráfico de uma distribuição cumulativa

21 POLÍGONO DE FREQUÊNCIA ACUMULADA (OGIVA DE GALTON)
Representa frequência acumulada. Mantém o eixo das abscissas Altera a escala do eixo das ordenadas, conforme o tipo dessa frequência. Construção: marcamos na abscissa os valores da variável (limites superiores dos intervalos) e na ordenada as freqüências acumuladas. quer seja relativa ou percentual, crescente ou decrescente,

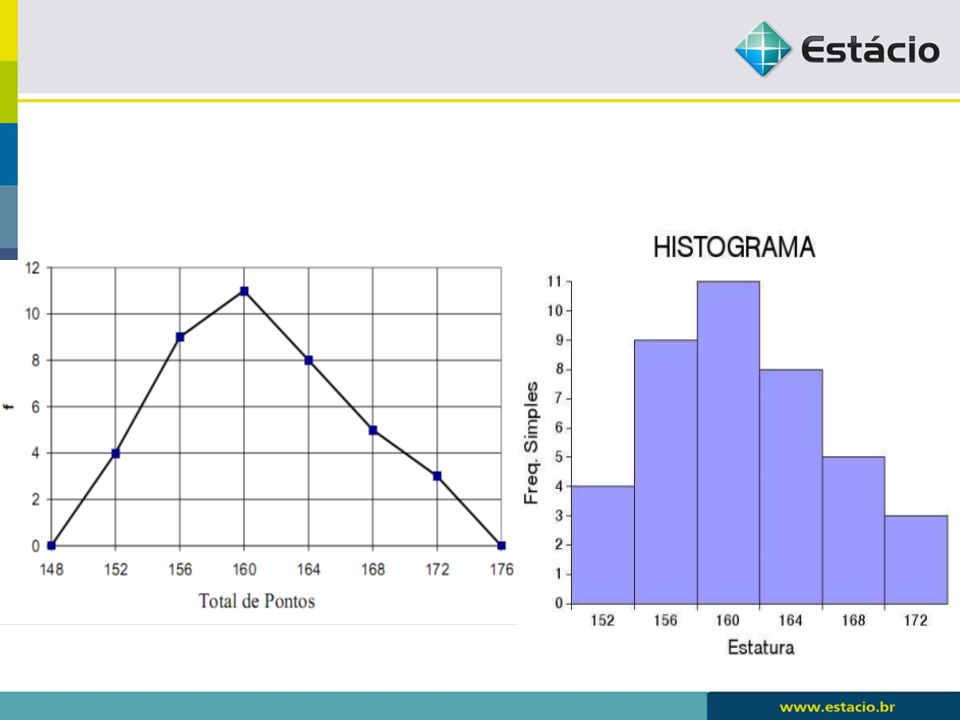

22 HISTOGRAMA/POLÍGONO DE FREQUÊNCIA

23 POLÍGONO DE FREQUÊNCIA ACUMULADA
