1 1 PROPRIEDADES MECÂNICAS DOS METAIS

2 2 PROPRIEDADES MECÂNICAS POR QUÊ ESTUDAR? A determinação e/ou conhecimento das propriedades mecânicas é muito importante para a escolha do material para uma determinada aplicação, bem como para o projeto e fabricação do componente. As propriedades mecânicas definem o comportamento do material quando sujeitos à esforços mecânicos, pois estas estão relacionadas à capacidade do material de resistir ou transmitir estes esforços aplicados sem romper e sem se deformar de forma incontrolável.

3 3 Principais propriedades mecânicas Resistência à tração Elasticidade Ductilidade Fluência Fadiga Dureza Tenacidade,.... Cada uma dessas propriedades está associada à habilidade do material de resistir às forças mecânicas e/ou de transmiti-las

4 4 TIPOS DE TENSÕES QUE UMA ESTRUTURA ESTA SUJEITA Tração Compressão Cisalhamento Torção

5 5 Como determinar as propriedades mecânicas? A determinação das propriedades mecânicas é feita através de ensaios mecânicos. Utiliza-se normalmente corpos de prova (amostra representativa do material) para o ensaio mecânico, já que por razões técnicas e econômicas não é praticável realizar o ensaio na própria peça, que seria o ideal. Geralmente, usa-se normas técnicas para o procedimento das medidas e confecção do corpo de prova para garantir que os resultados sejam comparáveis.

6 6 NORMAS TÉCNICAS As normas técnicas mais comuns são elaboradas pelas: ASTM (American Society for Testing and Materials) ABNT (Associação Brasileira de Normas Técnicas)

7 7 TESTES MAIS COMUNS PARA SE DETERMINAR AS PROPRIEDADES MECÂNICAS DOS METAIS Resistência à tração (+ comum, determina a elongação) Resistência à compressão Resistência à torção Resistência ao choque Resistência ao desgaste Resistência à fadiga Dureza Etc...

8 8 RESISTÊNCIA À TRAÇÃO É medida submetendo-se o material à uma carga ou força de tração, paulatinamente crescente, que promove uma deformação progressiva de aumento de comprimento NBR-6152 para metais

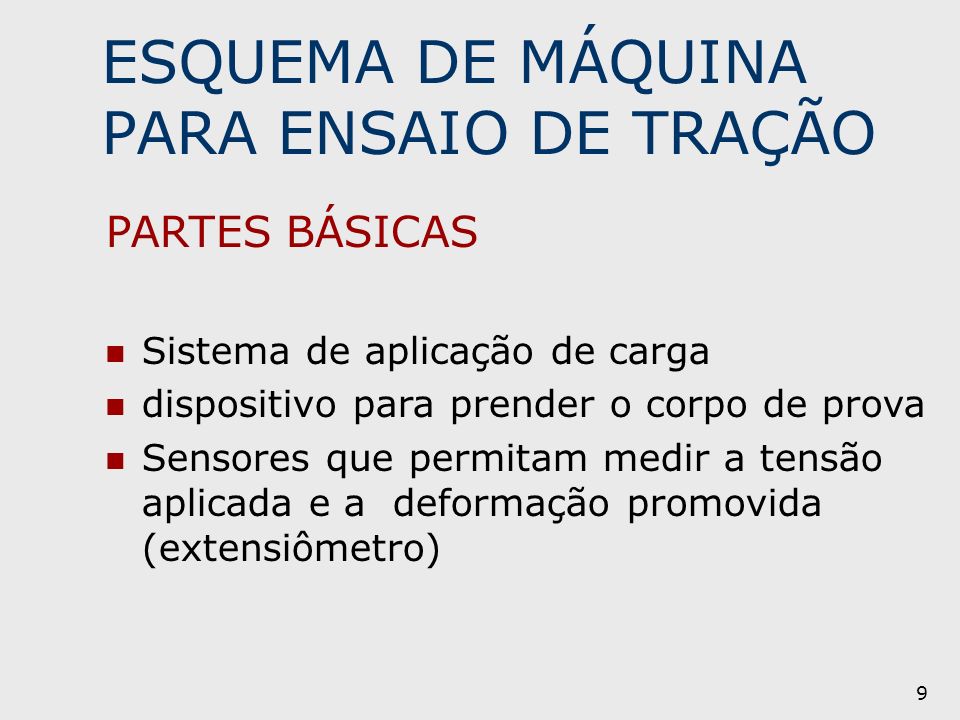

9 9 ESQUEMA DE MÁQUINA PARA ENSAIO DE TRAÇÃO PARTES BÁSICAS Sistema de aplicação de carga dispositivo para prender o corpo de prova Sensores que permitam medir a tensão aplicada e a deformação promovida (extensiômetro)

10 10 RESITÊNCIA À TRAÇÃO TENSÃO () X Deformação ()  = F/A o Kgf/cm 2 ou Kgf/mm 2 ou N/ mm 2 Como efeito da aplicação de uma tensão tem-se a deformação (variação dimensional). A deformação pode ser expressa: O número de milímetrosa de deformação por milímetros de comprimento O comprimento deformado como uma percentagem do comprimento original  ) Deformação(  )= l f -l o /l o = l/l o lo= comprimento inicial lf= comprimento final Força ou carga Área inicial da seção reta transversal

11 11 Comportamento dos metais quando submetidos à tração Resistência à tração Dentro de certos limites, a deformação é proporcional à tensão (a lei de Hooke é obedecida)   Lei de Hooke:  = E 

12 12 A deformação pode ser: Elástica Plástica

13 13 Deformação Elástica e Plástica DEFORMAÇÃO ELÁSTICA Prescede à deformação plástica É reversível Desaparece quando a tensão é removida É praticamente proporcional à tensão aplicada (obedece a lei de Hooke) DEFORMAÇÃO PLÁSTICA É provocada por tensões que ultrapassam o limite de elasticidade É irreversível porque é resultado do deslocamento permanente dos átomos e portanto não desaparece quando a tensão é removida Elástica Plástica

14 14 Módulo de elasticidade ou Módulo de Young / =Kgf/mm 2 E= /  =Kgf/mm 2 É o quociente entre a tensão aplicada e a deformação elástica resultante. Está relacionado com a rigidez do material ou à resist. à deformação elástica Está relacionado diretamente com as forças das ligações interatômicas   Lei de Hooke:  = E  P A lei de Hooke só é válida até este ponto Tg = E 

15 15 Módulo de Elasticidade para alguns metais Quanto maior o módulo de elasticidade mais rígido é o material ou menor é a sua deformação elástica quando aplicada uma dada tensão

16 16 Comportamento não-linear Alguns metais como ferro fundido cinzento, concreto e muitos polímeros apresentam um comportamento não linear na parte elástica da curva tensão x deformação

17 17 Considerações gerais sobre módulo de elasticidade Como consequência do módulo de elasticidade estar diretamente relacionado com as forças interatômicas: Os materiais cerâmicos tem alto módulo de elasticidade, enquanto os materiais poliméricos tem baixo Com o aumento da temperatura o módulo de elasticidade diminui * Considerando o mesmo material sendo este monocristalino, o módulo de elasticidade depende apenas da orientação cristalina

18 18 O COEFICIENTE DE POISSON PARA ELONGAÇÃO OU COMPRESSÃO Qualquer elongação ou compressão de uma estrutura cristalina em uma direção, causada por uma força uniaxial, produz um ajustamento nas dimensões perpendiculares à direção da força x z

19 19 O COEFICIENTE DE POISSON PARA TENSÕES DE CISALHAMENTO Tensões de cisalhamento produzem deslocamento de um plano de átomos em relação ao plano adjacente A deformação elástica de cisalhamento é dada (  ): = tg Módulo de Cisalhamento ou de rigidez

20 20 Forças de compressão, cisalhamento e torção O comportamento elástico também é observado quando forças compressivas, tensões de cisalhamento ou de torção são impostas ao material

21 21 O FENÔMENO DE ESCOAMENTO Esse fenômeno é nitidamente observado em alguns metais de natureza dúctil, como aços baixo teor de carbono. Caracteriza-se por um grande alongamento sem acréscimo de carga.

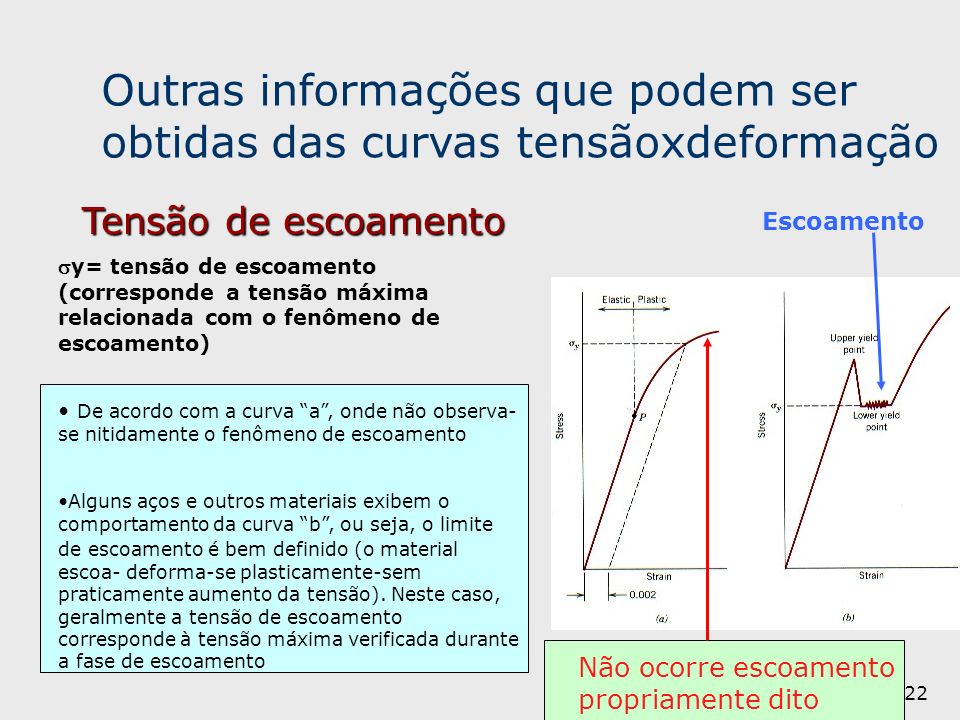

22 22 Outras informações que podem ser obtidas das curvas tensãoxdeformação Tensão de escoamento y= tensão de escoamento (corresponde a tensão máxima relacionada com o fenômeno de escoamento) De acordo com a curva “a”, onde não observa- se nitidamente o fenômeno de escoamento Alguns aços e outros materiais exibem o comportamento da curva “b”, ou seja, o limite de escoamento é bem definido (o material escoa- deforma-se plasticamente-sem praticamente aumento da tensão). Neste caso, geralmente a tensão de escoamento corresponde à tensão máxima verificada durante a fase de escoamento Não ocorre escoamento propriamente dito Escoamento

23 23 Limite de Escoamento quando não observa-se nitidamente o fenômeno de escoamento, a tensão de escoamento corresponde à tensão necessária para promover uma deformação permanente de 0,2% ou outro valor especificado (obtido pelo método gráfico indicado na fig. Ao lado) Fonte figura: Prof. Sidnei Paciornik do Departamento de Ciência dos Materiais e Metalurgia da PUC-Rio

24 24

25 25 Outras informações que podem ser obtidas das curvas tensãoxdeformação Resistência à Tração (Kgf/mm 2 ) Corresponde à tensão máxima aplicada ao material antes da ruptura É calculada dividindo-se a carga máxima suportada pelo material pela área de seção reta inicial

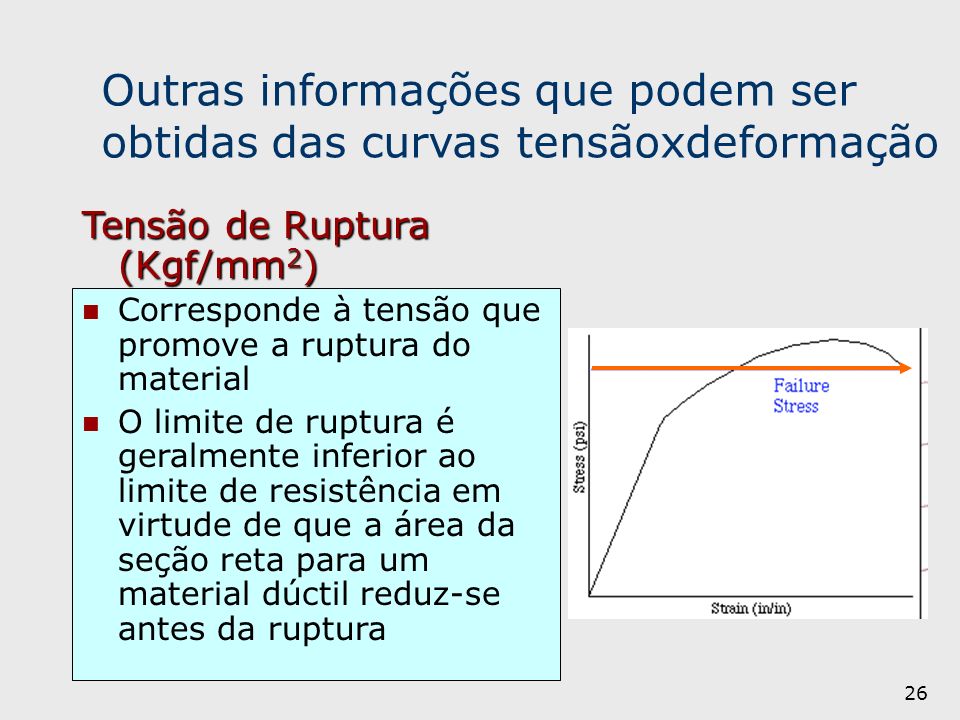

26 26 Outras informações que podem ser obtidas das curvas tensãoxdeformação Tensão de Ruptura (Kgf/mm 2 ) Corresponde à tensão que promove a ruptura do material O limite de ruptura é geralmente inferior ao limite de resistência em virtude de que a área da seção reta para um material dúctil reduz-se antes da ruptura

27 27 Corresponde ao alongamento total do material devido à deformação plástica %alongamento= (l f -l o /l o )x100 onde l o e l f correspondem ao comprimento inicial e final (após a ruptura), respectivamente Ductilidade em termos de alongamento ductilidade Outras informações que podem ser obtidas das curvas tensãoxdeformação

28 28 Ductilidade expressa como alongamento Como a deformação final é localizada, o valor da elongação só tem significado se indicado o comprimento de medida Ex: Alongamento: 30% em 50mm

29 29 Ductilidade expressa como estricção Corresponde à redução na área da seção reta do corpo, imediatamente antes da ruptura Os materiais dúcteis sofrem grande redução na área da seção reta antes da ruptura Estricção= área inicial-área final área inicial

30 30 Outras informações que podem ser obtidas das curvas tensãoxdeformação Resiliência Corresponde à capacidade do material de absorver energia quando este é deformado elasticamente A propriedade associada é dada pelo módulo de resiliência (U r ) U r =  esc 2 /2E Materiais resilientes são aqueles que têm alto limite de elasticidade e baixo módulo de elasticidade (como os materiais utilizados para molas)  esc

31 31 Outras informações que podem ser obtidas das curvas tensãoxdeformação Tenacidade Corresponde à capacidade do material de absorver energia até sua ruptura tenacidade

32 32 Algumas propriedades mecânicas para alguns metais

33 33 VARIAÇÃO DA PROPRIEDADES MECÂNICAS COM A TEMPERATURA

34 34 TENSÃO E DEFORMAÇÃO REAIS OU VERDADEIRAS A curva de tensão x deformação convencional, estudada anteriormente, não apresenta uma informação real das características tensão e deformação porque se baseia somente nas características dimensionais originais do corpo de prova ou amostra e que na verdade são continuamente alteradas durante o ensaio.

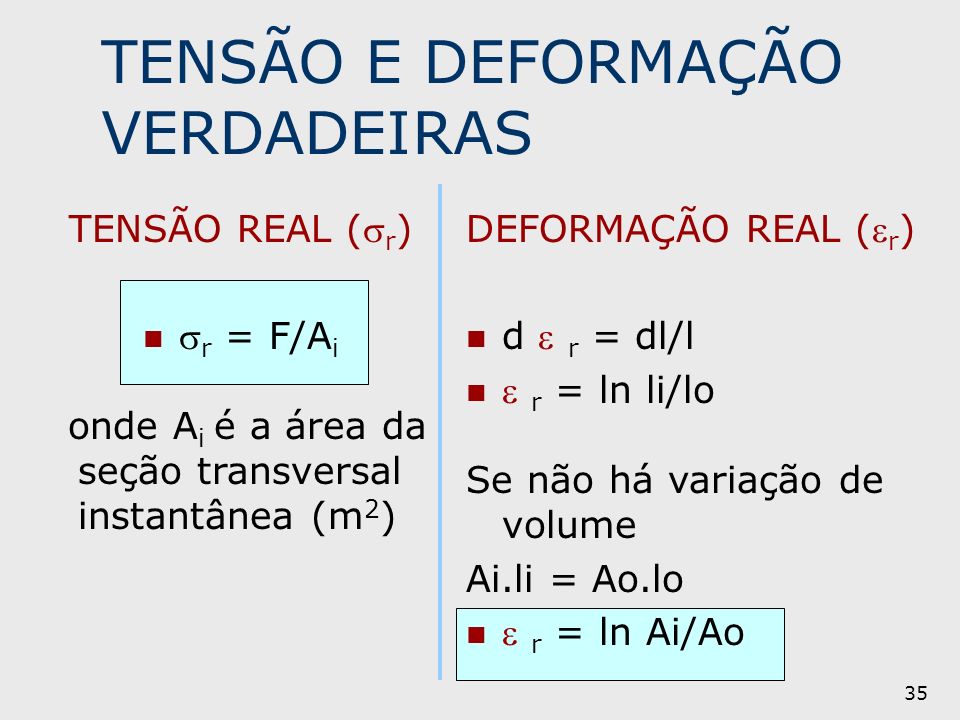

35 35 TENSÃO E DEFORMAÇÃO VERDADEIRAS TENSÃO REAL ( r )  r = F/A i onde A i é a área da seção transversal instantânea (m 2 ) DEFORMAÇÃO REAL ( r ) d  r = dl/l  r = ln li/lo Se não há variação de volume Ai.li = Ao.lo  r = ln Ai/Ao

36 36 RELAÇÕES ENTRE TENSÕES E DEFORMAÇÕES VERDADEIRAS E CONVENCIONAIS RELAÇÃO ENTRE TENSÃO REAL E CONVENCIONAL  r =  (1+ ) RELAÇÃO ENTRE DEFORMAÇÃO REAL E CONVENCIONAL  r = ln (1+ ) Estas equações são válidas para situações até a formação do pescoço

37 37 TENSÃO CORRETA PARA A REGIÃO ONDE INICIA-SE A FORMAÇÃO DO PESCOÇO  r = k n K e n são constantes que dependem do material e dependem do tratamento dado ao material, ou seja, se foram tratados termicamente ou encruados correta A tensão correta de ruptura é devido a outros componentes de tensões presentes, além da tensão axial

38 38 Outras propriedades mecânicas importantes Resistência ao impacto Dureza Fluência Fratura Serão vistos posterirormente Fadiga

39 39 K e n K= coeficiente de resistência (quantifica o nível de resistência que o material pode suportar) n= coeficiente de encruamento (representa a capacidade com que o material distribui a deformação)

40 40 Determinação de K e n Log  r =log k+ n log  r Para  r = 1  r =k 1 K Inclinação= n rr rr extrapolando
