Projeto de Reestruturação do Sistema de Transporte Público de Novo Hamburgo Novembro 2010.

Apresentação em tema: "Projeto de Reestruturação do Sistema de Transporte Público de Novo Hamburgo Novembro 2010."— Transcrição da apresentação:

1 Projeto de Reestruturação do Sistema de Transporte Público de Novo Hamburgo
Novembro 2010

2 CONCEITOS

3 Concepções Mobilidade é a capacidade que as pessoas tem de circular pela cidade. Esta capacidade depende das condições físicas e econômicas de cada indivíduo. Cabe ao Município assegurar que, independente destas condições, cada cidadão tenha garantia do atendimento de suas necessidade de mobilidade.

4 O quê foi realizado? Análise das características do Sistema de Transportes de Novo Hamburgo; Identificou-se as potencialidades e debilidades do Sistema de Transportes; Com base nas diretrizes do Plano Diretor e do Plano de Governo projetamos uma estratégia de reestruturação e qualificação do Sistema; Apresentamos as propostas ao Governo;

5 O que falta a ser realizado?
Elaborar o Edital de Licitação das linhas de transporte coletivo com base na proposta aprovada; Realizar o processo licitatório para escolha da operadora; Implantar e monitorar o novo Sistema de Transportes.

6 DIAGNÓSTICO

7 Estratégia do Proposta
Bacias Bairros Atendidos Leste Canudos, Aeroclube,Casca, Rondônia, Hamburgo Velho, São Jorge,Vila Kunz, Vila Kramer, Vila Iguaçu , Colúmbia, Redentora , São José, Deihl, Mauá; Sul Rondônia, Liberdade, 1º de Março, Vila Kroeff, Vila Marte, Ideal , Vila Campus, Santo Afonso, Eldorado; Centro-Norte Roselandia, Boa Saúde, Fenac, Petrópolis, Rincão, Vila Nova,Vila Rosa, Operário; Lomba Grande

8 Mapa por Bacia

9 BACIA LESTE Empresa Código da linha Nome da linha Total Passageiros
Total Viagens Total km Viação Hamburguesa 109 Canudos - Esmeralda 4712 130 1567,80 103 Canudos BR Centro 336 10 172,50 104A Canudos BR Móveis Líder 662 33 576,60 104 Canudos BR Viaduto 319 105 Canudos - Curitibanos 248 72,00 106 Canudos - Victor Hugo Kunz 286 16 200,00 107 Canudos - Vila Marte 1528 37 746,40 Canudos - Santo Afonso 1376 53 911,90 119 Casca/ Mundo Novo 3883 120 1051,50 101 Aeroclube 2995 83 834,10 118 Rondônia - Hamburgo Velho 990 40 467,30 São Jorge 787 57 336,20 110 Circular Casca 587 26 230,60 128 Vila Kunz 518 28 205,80 127 Vila Kraemer 754 38 304,00 112 Circular Mundo Novo 331 15 130,50 113 Santo Antonio 190 13 121,10 125 Vila Iguaçu 1 12,00 115 Kraemer - Vila Marte 77 5 78,40 108 Colúmbia 24 9,80 121 São José Kephas 1571 354,70 122 São José Momberguer 1966 80 537,40 117 Redentora 873 36 229,60 123 São José Pedreira 1013 41 296,40 Total Dia 26036 936 9619,1

10 BACIA SUL Empresa Código da linha Nome da linha Total Passageiros
Total Viagens Total km Viação Futura 65 Esmeralda - Rondônia 3659 120 1215,90 Viação Hamburguesa 102 Liberdade 1207 78 463,90 116 1º de Março 1687 68 530,40 61 Esmeralda - Visital - Guia Lopes 907 38 351,50 64 Rondônia - Esmeralda - Travessão 961 50 533,80 66 Vila Kroeff - Esmeralda 1283 54 805,20 126 Vila Marte 3761 1065,50 55 Ideal - 3 de Outubro 338 25 113,60 124 Vila Campus 217 17 141,40 63 Kroeff - Rondônia 402 11 75,80 57 Kroeff - Santa Clara 389 18 225,00 56 Kroeff - Brigada - Verdes Campos 218 15 131,60 Total dia 15029 610 5653,60

11 CENTRO NORTE Empresa Código da linha Nome da linha Total Passageiros
Total Viagens Total km dia Viação Courocap 14 Roselândia 2566 113 774,80 Viação Futura 52 Boa Saúde - Jardim Liberato 3047 101 718,00 53 Boa Saúde - Osvaldo Cruz 1238 41 304,70 20 Erno 977 57 411,00 13 Vila Nova - Hamburgo Velho 1150 282,10 54 Circular Fenac 1253 486,00 58 Circular Osvaldo Cruz 1137 36 338,40 18 Vila Nova - Sentido Horário 552 28 149,80 17 Vila Mentz 955 302,60 Viação Hamburguesa 111 Circular Hamburgo Velho 554 64 313,60 51 Circular Petrópolis 468 24 208,80 12 Colina do Vale 187 25 181,50 60 Boa Saúde - Paquistão 323 10 84,00 11 Cohaburgo 183 21 91,40 67 Boa Saúde - V.Torres 330 77,00 19 RS BR 116 149 7 97,90 15 RS 239- Guarani 124 87,30 16 São Luiz 234 80,00 114 Jardim Mauá 1057 65 252,90 Feitoria  Lomba Grande 2104 918 Escolar 760 38 342 Total dia 19348 895 6501,80

12 Quadro da situação atual do Sistema
Bacias Operacionais Viagens Km Passageiro Total Equivalente Leste 936 9619 26036 20829 Sul 610 5654 15029 12023 Centro Norte 840 5584 17244 13567 Lomba Grande 53 918 2104 1683 Total /dia 2.441 21.775 60.413 48.102 Fonte : Prefeitura dia útil de junho 2010

13 Diagnóstico do Sistema Atual
Superposição das linhas municipais; Descumprimento de horários; Excesso de ônibus na área central; Sistema complexo e sobreposto; Longo deslocamento dentro dos bairros; Intervalo entre os horários muito extenso; Grande quantidade de desdobramentos de uma mesma linha; Excessiva quilometragem não operacional; Muito grande o número de veículos e idade média alta Deficiência na oferta em algumas regiões( Roselândia e Aeroclube); Número excessivo de gratuidades e isenções ; Bilhetagem eletrônica implantada com deficiência sem integração.

14 PROPOSTA

15 Diretrizes da Proposta
O novo sitema não retira atendimento já existente; Permitir novos deslocamentos com uma mesma tarifa; Aumentar a oferta; Pontualidade e confiabilidade de todo o Sistema; Oportunizar a integração de todos os bairros com o modal Trem; Redução de percurso e diminuição do tempo de deslocamento; Implantação de infra-estrutura nos equipamentos públicos de integração com corredor de ônibus; Atender demanda reprimida. Bilhetagem com integração e tarifa única; Licitação do novo Sistema;

16 Mapa do Sistema Estruturador

17 Mapa do Sistema Estruturador

18 Mapa do Sistema Estruturador

19 Mapa do Sistema Estruturador

20 Mapa do Sistema Estruturador

21 Mapa do Sistema Estruturador

22 Mapa do Sistema Proposto

23 Circular Hamburgo Velho 14,00 554 42 504,00
Ponto de Integração Código da linha Nome da linha Extensão (km) C/B Extensão B/C (km) Total Passageiros Total de viagens Total km dia Centenário Troncal Troncal Vitor Hugo / Nações Unidas 9,50 13000 310 2945,00 T2 Transversal Kraemer - Vila Marte 10,40 12000 232 2412,00 T1 Transversal casca / Fenac 8,70 6600 114 992,00 109A Canudos/Iguaçu/Columbia 5,80 9467 299 957,00 119A Casca/ Mundo Novo 5,50 3883 120 341,00 101A Aeroclube 3,70 2995 83 355,20 127A Vila Kraemer 3,50 754 38 231,00 113A Santo Antonio 6,50 190 13 429,00 Mq de Souza São Jorge 787 57 118 Rondônia - Hamburgo Velho 8,30 990 40 547,80 121 São José Kephas 3,40 1571 53 224,40 122 São José Momberguer 1966 80 117 Redentora 3,80 873 36 136,80 123 São José Pedreira 4,00 1013 41 144,00 111 Circular Hamburgo Velho 14,00 554 42 504,00

24 Boa Saúde - Jardim Liberato 6,00 8,00 3047 101 718,00 53
Ponto de Integração Código da linha Nome da linha Extensão (km) C/B Extensão B/C (km) Total Passageiros Total de viagens Total km dia Shopping 14 Roselândia 6,70 7,00 2566 113 808,30 52 Boa Saúde - Jardim Liberato 6,00 8,00 3047 101 718,00 53 Boa Saúde - Osvaldo Cruz 5,50 9,90 1238 41 304,70 20 Erno 7,40 977 57 411,00 13 Vila Nova - Hamburgo Velho 5,00 4,90 1150 282,10 54 Circular Fenac 9,00 1253 486,00 58 Circular Osvaldo Cruz 9,40 1137 36 338,40 18 Vila Nova - Sentido Horário 4,40 6,30 552 28 149,80 17 Vila Mentz 4,80 5,80 955 302,60 12 Colina do Vale 7,50 187 25 181,50 60 Boa Saúde - Paquistão 9,80 323 10 84,00 11 Cohaburgo 4,30 183 21 91,40 67 Boa Saúde - V.Torres 7,70 330 77,00 19 RS BR 116 13,70 14,20 149 7 97,90 15 RS 239- Guarani 3,50 6,20 124 87,30 16 São Luiz 234 80,00 114 Jardim Mauá 4,50 3,30 1057 65 252,90

25 Esmeralda - Visital - Guia Lopes 9,50 9,00 907 38 351,50 64
Ponto de Integração Código da linha Nome da linha Extensão (km) C/B Extensão B/C (km) Total Passageiros Total de viagens Total km dia Fenac 65 Esmeralda - Rondônia 11,20 9,10 3659 120 1215,90 61 Esmeralda - Visital - Guia Lopes 9,50 9,00 907 38 351,50 64 Rondônia - Esmeralda - Travessão 11,00 10,40 961 50 533,80 66 Vila Kroeff - Esmeralda 16,00 13,90 1283 54 805,20 55 Ideal - 3 de Outubro 4,50 4,60 338 25 113,60 124 Vila Campus 9,80 7,00 217 17 141,40 63 Kroeff - Rondônia 6,80 402 11 75,80 57 Kroeff - Santa Clara 14,00 389 18 225,00 56 Kroeff - Brigada - Verdes Campos 10,00 7,70 218 15 131,60 Liberdade 102 6,00 5,90 1207 78 463,90 116 1º de Março 8,90 6,70 1687 68 530,40 126 Vila Marte 10,50 8,00 3761 1065,50

26 Dimensionamento da Proposta
Dados Passageiros Viagens km IPK Total Dia 48.114 3404 20.480 2,34 Bacias Operacionais Viagens Km Passageiro Total Equivalente Leste 1072 4682 26618 17302 Sul 712 2966 15829 7915 Centro Norte 840 5164 15633 7817 Lomba Grande 53 918 2104 1683 Sistema Troncal 716 6750 20613 13398 Total /dia 3404 20.480 60.413 48.114

27 Linha Novo Hamburgo / Lomba Grande
 Sentido Bairro Centro Saída:  Estrada Willy Mollecke, Estrada Afonso Strack, Estrada João  Aloysio Allgayer, Estrada da Integração, Rua Arcedino Francisco da Conceição, Rua Nemes Rodrigues Barbosa, Rua Arnoldo Schmidt, Rua Elísio Nogueira do Amaral, Rua Arcedino Francisco da Conceição, Estrada da Integração, Rua Guia Lopes, Rua Marcílio Dias, Av. 1º de Março. Sentido Centro Bairro Rua Dr. Magalhães Calvet, Av. Nicolau Becker, Rua José do Patrocínio, Rua Borges de Medeiros, Rua Castro Alves, Rua 25 de Julho, Rua Marcílio Dias, Rua Guia Lopes, Estrada da Integração, Rua Arcedino Francisco da Conceição, Rua Nemes Rodrigues Barbosa, Rua Arnoldo Schmidt, Rua Elísio Nogueira do Amaral, Rua Arcedino Francisco da Conceição, Estrada da Integração, Estrada João Aloysio  Allgayer, Estrada Afonso Strack e Estrada Willy Mollecke.

28 Linha Quilombo Lomba Grande
 Sentido Bairro Centro Saída: Rua José Afonso Hoher, Cristiano Winter, Rua Brasília  Aloysio Allgayer,Estrada Quilombo do Sul, Estrada Rotermund, Estrada para São Leopoldo, Estrada Leopoldo Petry, Estrada da Integração, Rua Guia Lopes, Rua Marcílio Dias, Av. 1º de Março, Sentido Centro Bairro Rua Dr. Magalhães Calvet, Av. Nicolau Becker, Rua José do Patrocínio, Rua Borges de Medeiros, Rua Castro Alves, Rua 25 de Julho, Rua Marcílio Dias, Rua Guia Lopes, Estrada da Integração, Estrada Leopoldo Petry, Estrada para São Leopoldo, Estrada Rotemburg, Estrada Quilombo do Sul, Estrada João Aloysio  Allgayer,Rua Brasília, Rua Cristiano Winter, Rua José Afonso Hoher.

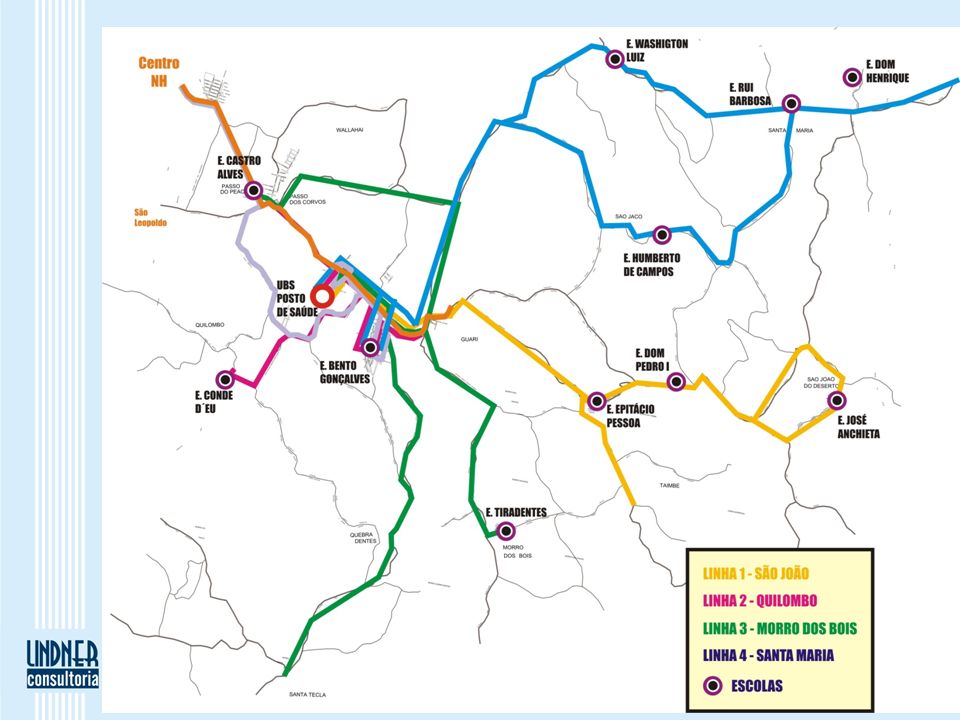

29 Itinerários das linhas Alimentadoras de Lomba Grande
Alimentadora 01 - SÃO JOÃO Lomba Grande, segue a estrada João Aloysio Allgayer, depois entra na estrada Willy Moelecke, segue na estrada Cerca de Pedra até o Bar do Renê, onde entra à esquerda indo até a Ponte São Jacó e seguindo a estrada Ciria de Mello onde entra à direita e segue para o Colégio Anchieta. Volta para a Estrada Willy Moelecke onde entra logo após no Taimbé, segue até a Igreja e retorna pelo mesmo itinerário, chegando então a Unidade Básica de Saúde.

30 Itinerários das linhas Alimentadoras de Lomba Grande
Alimentadora 02 - Estrada do Kilombo Entra ao lado da Mapela, segue a Estrada Rotermund, passa pelo Bar do Zé, segue Estrada do Kilombo e passa pelo Colégio Conde D’Eu, vai até o Salão da Amizade retorna pelo mesmo itinerário, entra ao lado da Mapela na Estrada João Aloysio Allgayer , passa pelo Colégio Bento Gonçalves e vai até o Panelão. Volta pelo mesmo itinerário e passa pelos colégios Bento Gonçalves, Madre Benícia e vai até o Colégio Castro Alves

31 Itinerários das linhas Alimentadoras de Lomba Grande
Alimentadora 03 - Morro dos Bois Saída do centro de Lomba Grande, segue pela Estrada João Aloysio Allgayer e entra na Sadi Cassel, vai até a divisa de Gravataí com Santa Tecla e retorna pelo mesmo itinerário até a estrada João Aloysio Allgayer, onde entra pela Estrada Morro dos Bois até o colégio Tiradentes. Volta pelo mesmo itinerário, passa pelo Colégio Madre Benícia, entra na estrada do Walla Ray passa pela Hípica, e sai na estrada da Integração com direção ao colégio Castro Alves.

32 Itinerários das linhas Alimentadoras de Lomba Grande
Alimentadora 04 - Santa Maria Saída do colégio Madre Benícia, pela estrada João Aloysio Allgayer, Afonso Strack, estrada do Amaral, estrada Ciria de Mello Afonso Strack até o Porto Satir, divisa com Sapiranga. Retorna pela estrada Afonso Strack, passa pelo colégio Waghiton Luís e vai para o centro da Lomba Grande, passa pelos colégios Bento Gonçalves e Madre Benícia

33

34

35

36

37 ETAPAS DE IMPLANTAÇÃO DO STP DE NOVO HAMBURGO
Apresentação do Projeto – 29/11/10 Conselho Municipal de Transportes SESMUR – 30/11/10 Reunião com os delegados do OP– 04/12/10 Aprovação da Lei pela Câmara de Vereadores – 09/12/10 Decreto da Bilhetagem Eletrônica - 13/12/10 Realização de Audiências Públicas – 13 a 20/12/10 Projeto Executivo da Bilhetagem – 17/12/10 Publicação do Edital de Licitação – 29/12/10 Homologação e Contratação da Operadora – 01/03/11 Implantação do novo STPP de NH – 01/07/11

38 Proposta de Equipamentos Públicos :

39

40

41

42

43

44

45
