PRODUÇÃO DE PÓ RSCP
2
Matéria Prima Tipos: Fabricação: Características: Manuseio
-Pós metálicos, de ligas metálicas e não-metálicos, Fabricação: - Moagem - se obtém partículas na forma angular; - Atomização – se obtém partículas na forma de gotas; - Redução – se obtém partículas na forma de esponjosa irregular; - Eletrólise - se obtém partículas na forma dentrítica. Características: -porosidade -compressibilidade: -tamanho da partícula -distribuição do tamanho: -estrutura da partícula: Manuseio
3
FABRICAÇÃO DOS PÓS 1.Processos Mecânicos • Moagem • Impacto • Atrito • Corte
4
2. Reações Químicas FeO(s)+H2(g) -Fe (s)+ H2O (g) 3. Deposição electrolítica
5
4. Atomização de Metal Líquido
6
Atomização horizontal
Fabricação dos pós Atomização Parâmetros: espessura do filete, pressão da água, ar ou gás, geometria do conjunto de pulverização e o tipo de atomização. Atomização a Gás Atomização vertical Atomização horizontal
7
A atomização é um processo para obtenção de pós metálicos que envolve a fusão do metal ou liga, geração de um filete de metal líquido, desintegração deste filete através de fluído pressurizado e classificação do produto particulado produzido. No caso de atomização a água, a pressurização é obtida por bombeamento. Uma planta de atomização conta com forno de indução, dois cadinhos basculantes (100kg e 50kg), panelas para geração de filete de metal líquido (tundish), duas câmaras de atomização, sistema de pressurização por bomba diesel, centrífuga, estufas, e peneiramento. O bocal de atomização, peça metálica que direciona o jato d'água contra o filete de metal líquido, e versátil e permite a obtenção de material particulado de diversas naturezas e com diferentes distribuições granulométricas.
8

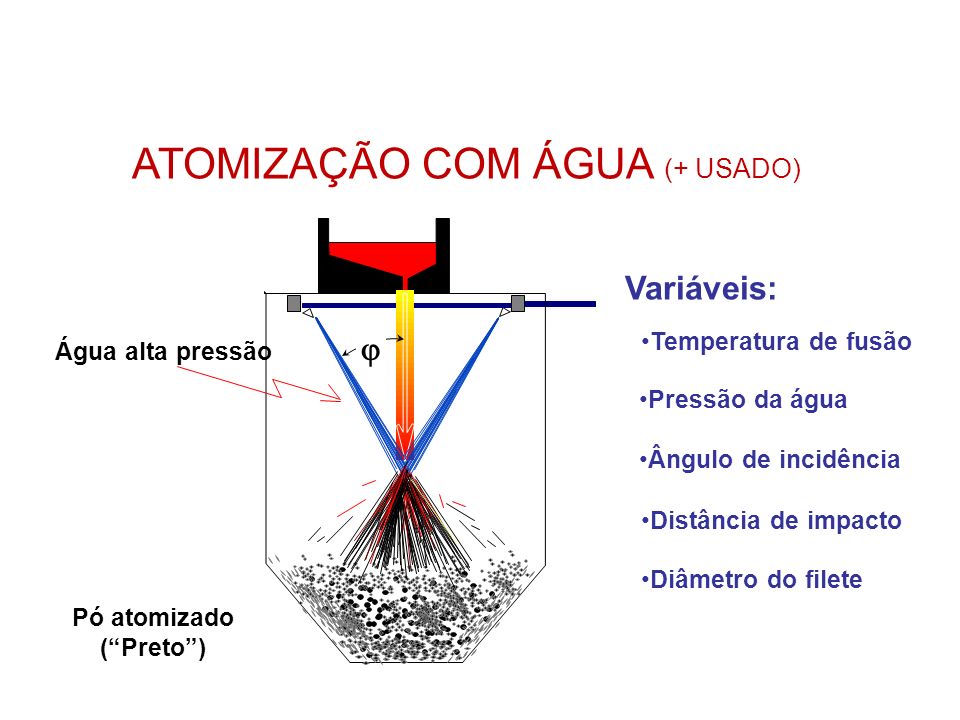

ATOMIZAÇÃO COM ÁGUA (+ USADO)
Variáveis: j Temperatura de fusão Água alta pressão Pressão da água Ângulo de incidência Distância de impacto Diâmetro do filete Pó atomizado (“Preto”)
9
Forno de Atomização
10
Mistura Homogeneidade Moinhos de bola, misturadores de pás
11
Manuseio - Embalagem: Feita em tambores, sacaria ou big-bag.
- Transporte: Proteção contra intempéries e maresia. - Armazenagem: Manter em local seco e com a embalagem sempre fechada
12
Formas e granulometria dos pós
13
Formas e granulometria dos pós
14
Formas e granulometria dos pós
15
Formas e granulometria dos pós
16
Formas e granulometria dos pós
17
Formas e granulometria dos pós
18
WC-Co
19
CW misturado com Co (3-30%)
20
CW misturado com Co (3-30%)
