1 DIAGRAMA HOMEM-MÁQUINA Acadêmicas: Anna Júlia Marques de Oliveira – 1200203 Jéssica Cardoso da Silva – 1200178 Polyanne Alencar Leite dos Santos – 1200210 Rosielma Silva Soares – 1200177 Centro Universitário Norte Brasil (UNIBRAS) ITPAC – INSTITUTO TOCANTINENSE PRESIDENTE ANTÔNIO CARLOS S.A.

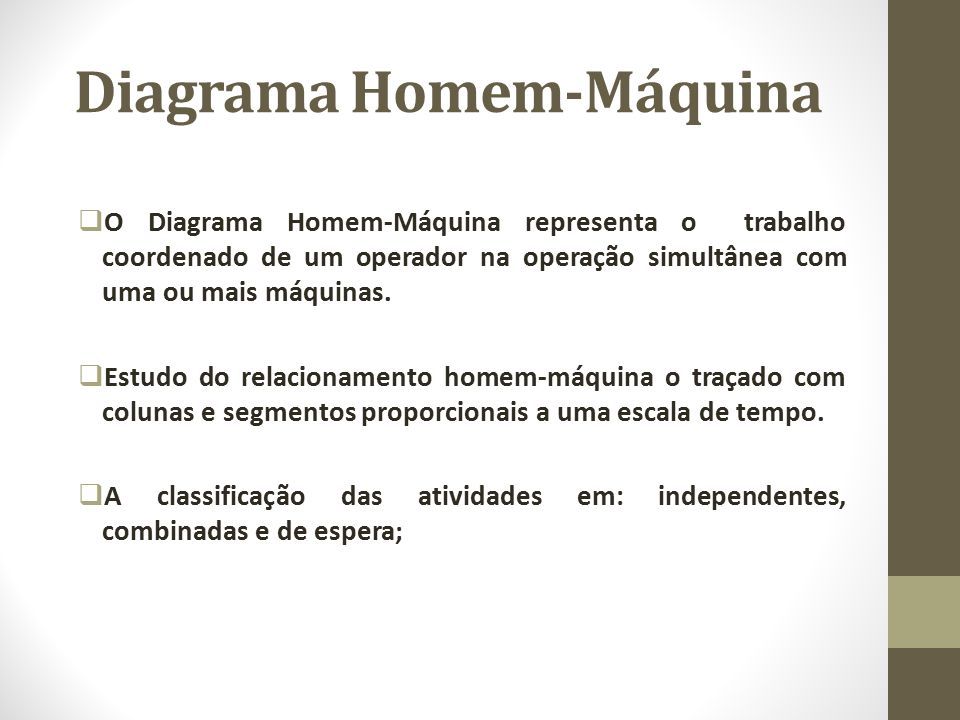

2 Diagrama Homem-Máquina  O Diagrama Homem-Máquina representa o trabalho coordenado de um operador na operação simultânea com uma ou mais máquinas.  Estudo do relacionamento homem-máquina o traçado com colunas e segmentos proporcionais a uma escala de tempo.  A classificação das atividades em: independentes, combinadas e de espera;

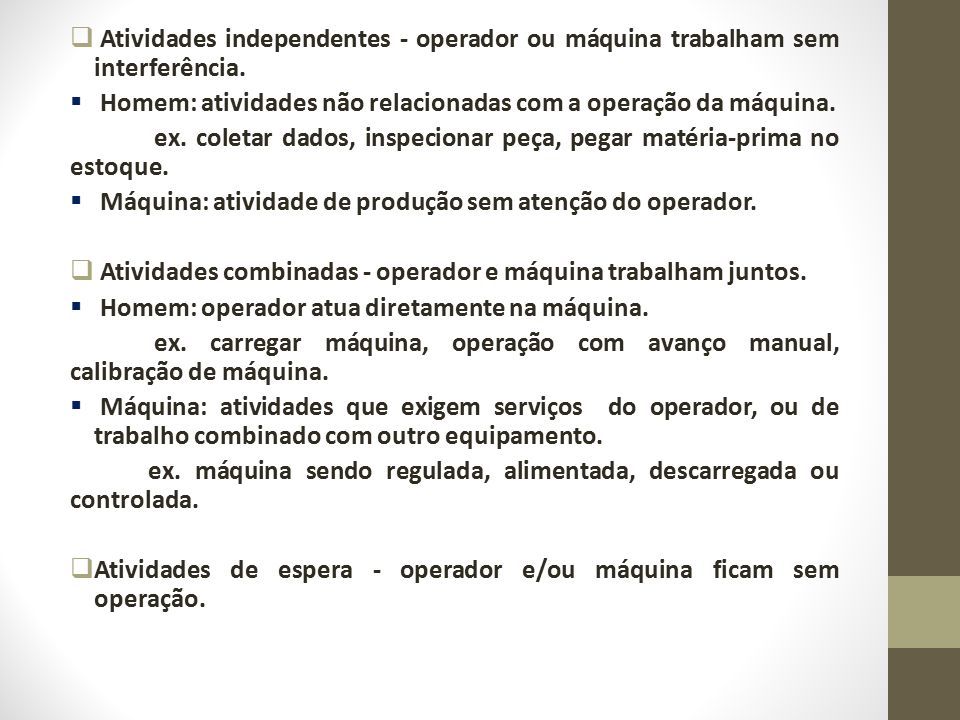

3  Atividades independentes - operador ou máquina trabalham sem interferência.  Homem: atividades não relacionadas com a operação da máquina. ex. coletar dados, inspecionar peça, pegar matéria-prima no estoque.  Máquina: atividade de produção sem atenção do operador.  Atividades combinadas - operador e máquina trabalham juntos.  Homem: operador atua diretamente na máquina. ex. carregar máquina, operação com avanço manual, calibração de máquina.  Máquina: atividades que exigem serviços do operador, ou de trabalho combinado com outro equipamento. ex. máquina sendo regulada, alimentada, descarregada ou controlada.  Atividades de espera - operador e/ou máquina ficam sem operação.

4 Objetivo: Minimização do tempo improdutivo (ou maximização da taxa de utilização da capacidade) dependendo do enfoque: o Parada dos equipamentos o Ociosidade da mão-de-obra o Redução do tempo de ciclo tempo decorrido durante uma sequência repetitiva de eventos.

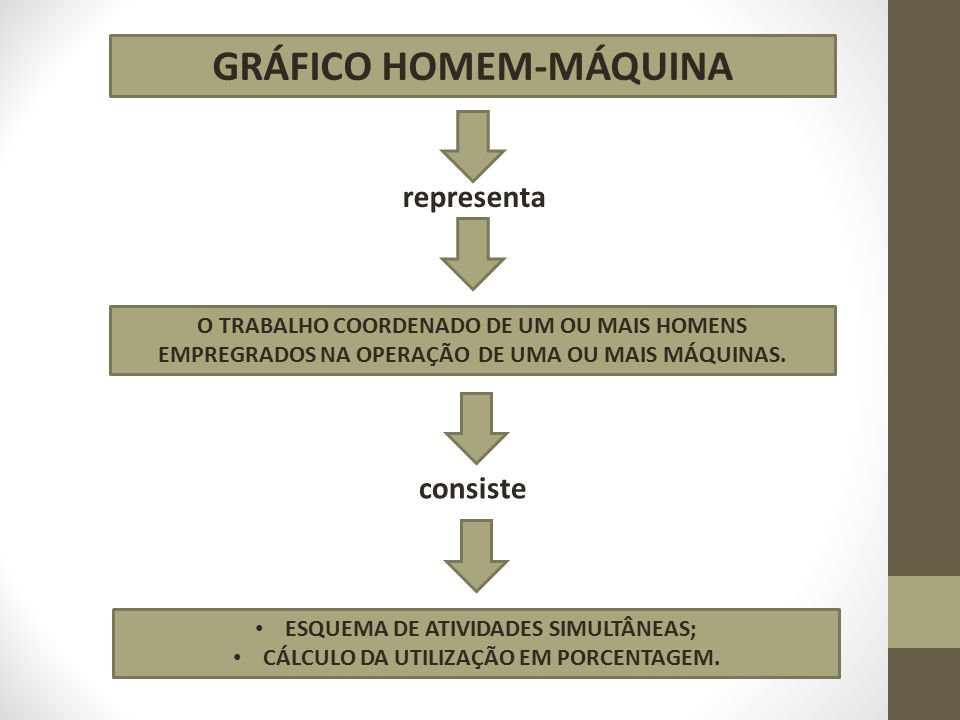

5 GRÁFICO HOMEM-MÁQUINA representa O TRABALHO COORDENADO DE UM OU MAIS HOMENS EMPREGRADOS NA OPERAÇÃO DE UMA OU MAIS MÁQUINAS. consiste ESQUEMA DE ATIVIDADES SIMULTÂNEAS; CÁLCULO DA UTILIZAÇÃO EM PORCENTAGEM.

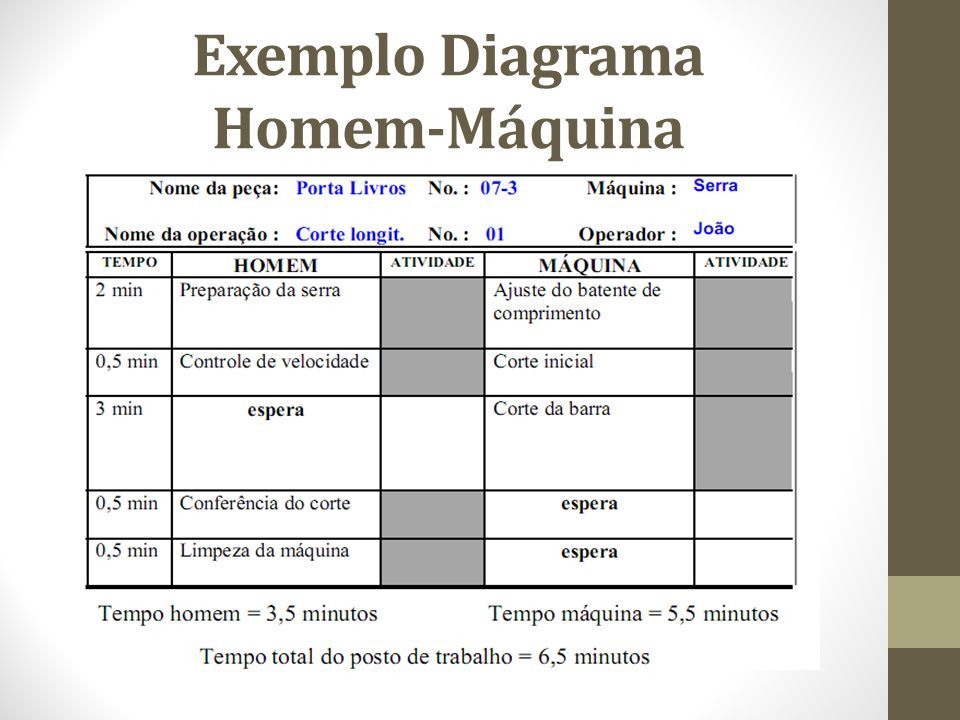

6 Exemplo Diagrama Homem-Máquina

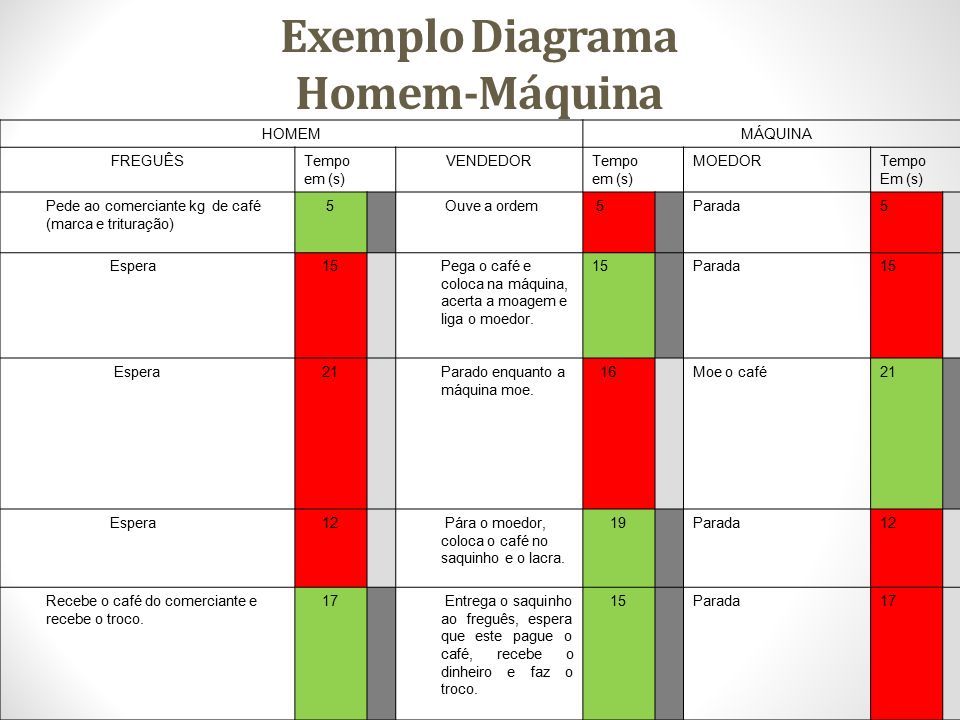

7 HOMEMMÁQUINA FREGUÊSTempo em (s) VENDEDORTempo em (s) MOEDORTempo Em (s) Pede ao comerciante kg de café (marca e trituração) 5 Ouve a ordem 5Parada5 Espera15 Pega o café e coloca na máquina, acerta a moagem e liga o moedor. 15Parada15 Espera21 Parado enquanto a máquina moe. 16Moe o café21 Espera12 Pára o moedor, coloca o café no saquinho e o lacra. 19Parada12 Recebe o café do comerciante e recebe o troco. 17 Entrega o saquinho ao freguês, espera que este pague o café, recebe o dinheiro e faz o troco. 15Parada17 Exemplo Diagrama Homem-Máquina

8 FREGUÊSVENDEDORMOEDOR Tempo parado48 s21 s49 s Tempo de trabalho224921 Tempo total do ciclo70 Utilização em porcentagemAtividade do freguês=Atividade do balconista= Utilização da máquina=  Resumo:

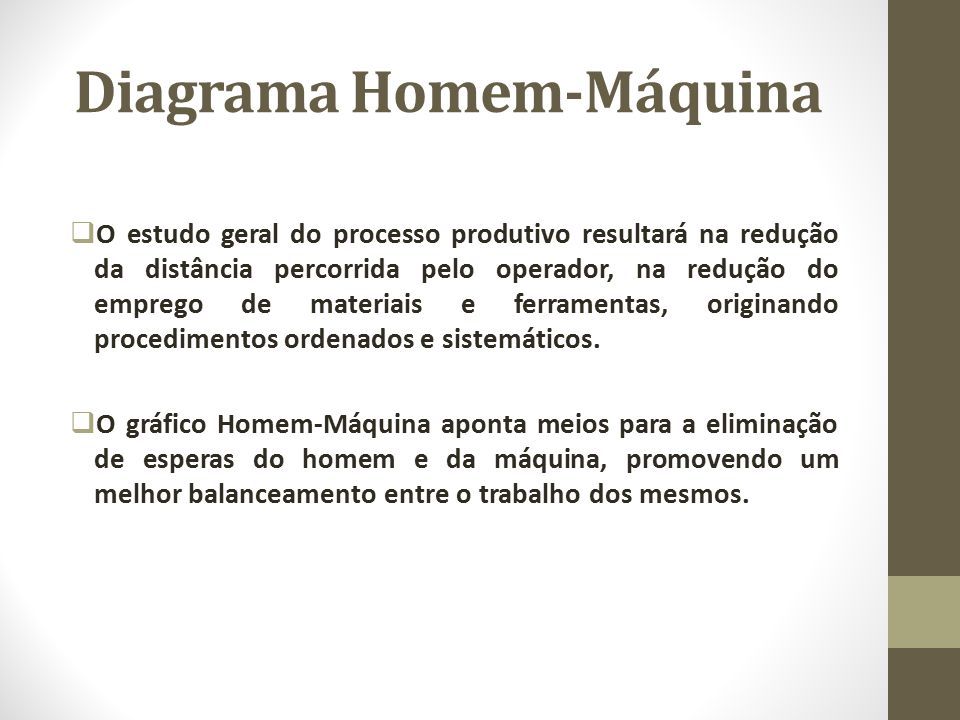

9 Diagrama Homem-Máquina  O estudo geral do processo produtivo resultará na redução da distância percorrida pelo operador, na redução do emprego de materiais e ferramentas, originando procedimentos ordenados e sistemáticos.  O gráfico Homem-Máquina aponta meios para a eliminação de esperas do homem e da máquina, promovendo um melhor balanceamento entre o trabalho dos mesmos.
