Automatizando seus indicadores com Excel

Apresentação em tema: "Automatizando seus indicadores com Excel"— Transcrição da apresentação:

1 Automatizando seus indicadores com Excel
AULA 5: GRÁFICO VELOCÍMETRO (PARTE 1)

2 Automatizando seus indicadores com Excel
NA AULA ANTERIOR (4) FILTRO POR GERENTE (CRIAR FÓRMULA) FINALIZAR TABELA DINÂMICA CRIAR O GRÁFICO COLUNAS x LINHA FORMATAÇÃO DO GRÁFICO CRIAR SEGMENTAÇÃO DE DADOS CRIAR PLANILHA “ACOMPANHAMENTO METAS” E TRANSFERIR GRÁFICOS E SEGMENTAÇÕES

3 Automatizando seus indicadores com Excel
AULA 5 Gráfico velocímetro (parte 1) CRIAR PLANILHA “DADOS VELOCÍMETRO” CRIAR ESTRUTURA DOS DADOS E GRÁFICO

4 Automatizando seus indicadores com Excel
CRIAR PLANILHA “DADOS VELOCÍMETRO” CRIAR ESTRUTURA DOS DADOS E GRÁFICO

5 Automatizando seus indicadores com Excel
CRIAR PLANILHA “DADOS VELOCÍMETRO” CRIAR ESTRUTURA DOS DADOS e GRÁFICO

6 Automatizando seus indicadores com Excel
GRÁFICO VELOCÍMETRO – 3 GRÁFICO DE ROSCA PREPARAR TABELA DE DADOS INSERIR O PRIMEIRO GRÁFICO DE ROSCA

7 Automatizando seus indicadores com Excel
BASE DE DADOS – GRÁFICO VELOCÍMETRO CRIAR O SEGUNDO GRÁFICO DE ROSCA

8 Automatizando seus indicadores com Excel
BASE DE DADOS – GRÁFICO VELOCÍMETRO RECORTAR GRÁFICO E COLAR DENTRO DO PRIMEIRO GRÁFICO

9 Automatizando seus indicadores com Excel
BASE DE DADOS – GRÁFICO VELOCÍMETRO CRIAR O GRÁFICO DE ROSCA 3, RECORTAR E COLAR NO PRIMEIRO GRÁFICO.

10 Automatizando seus indicadores com Excel
ROTACIONAR O GRÁFICO EM 270º Botão direito em cima de alguma rosca  Formatar Série de Dados

11 Automatizando seus indicadores com Excel
COR CINZA NA ÚLTIMA ROSCA: Selecionar somente a última rosca Botão Direito: Formatar série de dados Preenchimento:

12 Automatizando seus indicadores com Excel
BASE DE DADOS – GRÁFICO VELOCÍMETRO RETIRAR COR DA METADE DAS ROSCAS 1 e 2 Selecionar somente a parte inferior de uma das roscas (clicar 2 vezes pausadamente) Preenchimento: sem preenchimento

13 Automatizando seus indicadores com Excel
BASE DE DADOS – GRÁFICO VELOCÍMETRO LIMITES E NOTA MEDIDA: Nota Mínima Nota Máxima Nota Medida (Próx Aula)

14 Automatizando seus indicadores com Excel
BASE DE DADOS – GRÁFICO VELOCÍMETRO ÂNGULOS DO PONTEIRO PREPARAR DADOS MEDIDA/MÁXIMO * PI () COS (-) SEN

15 Automatizando seus indicadores com Excel
INCLUINDO GRÁFICO DE DISPERSÃO (X,Y) COPIAR INÍCIO + TÉRMINO + Y + X COLAR ESPECIAL DENTRO DO GRÁFICO (SELECIONAR GRÁFICO ANTES):

16 Automatizando seus indicadores com Excel
SELECIONAR ROSCA BOTÃO DIREITO  ALTERAR TIPO DE GRÁFICO DE SÉRIE SELECIONAR: “Dispersão com linhas retas”

17 Automatizando seus indicadores com Excel
Alterar o limites máximos e mínimos para os dois eixos:

18 Automatizando seus indicadores com Excel
BASE DE DADOS – GRÁFICO VELOCÍMETRO COR VERMELHO + AMARELO + VERDE Selecionar somente metade de uma rosca Botão Direito: Formatar série de dados Preenchimento:

19 Automatizando seus indicadores com Excel
LIMPEZA DO GRÁFICO Repetir procedimento na outra rosca. Deletar as linhas de grade do gráfico Deletar eixos Deletar Legenda

20 Automatizando seus indicadores com Excel
CORREÇÃO DA AGULHA Formatar série de dados da agulha (ponteiro) Cor da linha: sólida preta Estilo da linha  Tipo Final

21 Automatizando seus indicadores com Excel
CORREÇÃO DA AGULHA Selecionar ponteiro final Opções do Marcador Interno  Círculo tam 8 Preenchimento de Marcador  Sólido  Cor Preta

22 Automatizando seus indicadores com Excel
DEMARCAÇÃO DOS PRINCIPAIS PONTOS DO GRÁFICO

23 Automatizando seus indicadores com Excel
INCLUINDO NO GRÁFICO Copiar colunas COS e SEN Selecionar o Gráfico Colar Especial

24 Automatizando seus indicadores com Excel
FORMATAR OS PONTOS Selecionar a nova linha Formatar Série de Dados Opções de Marcador: interno Cor da linha: sem linha

25 Automatizando seus indicadores com Excel
INSERIR RÓTULO (VALOR) DE MEDIÇÃO Selecionar agulha (ponteiro) Selecionar só a seta da agulha Guia Layout Rótulos de Dados  “Acima” Link com a nota (selecionar e alterar na barra de fórmula)

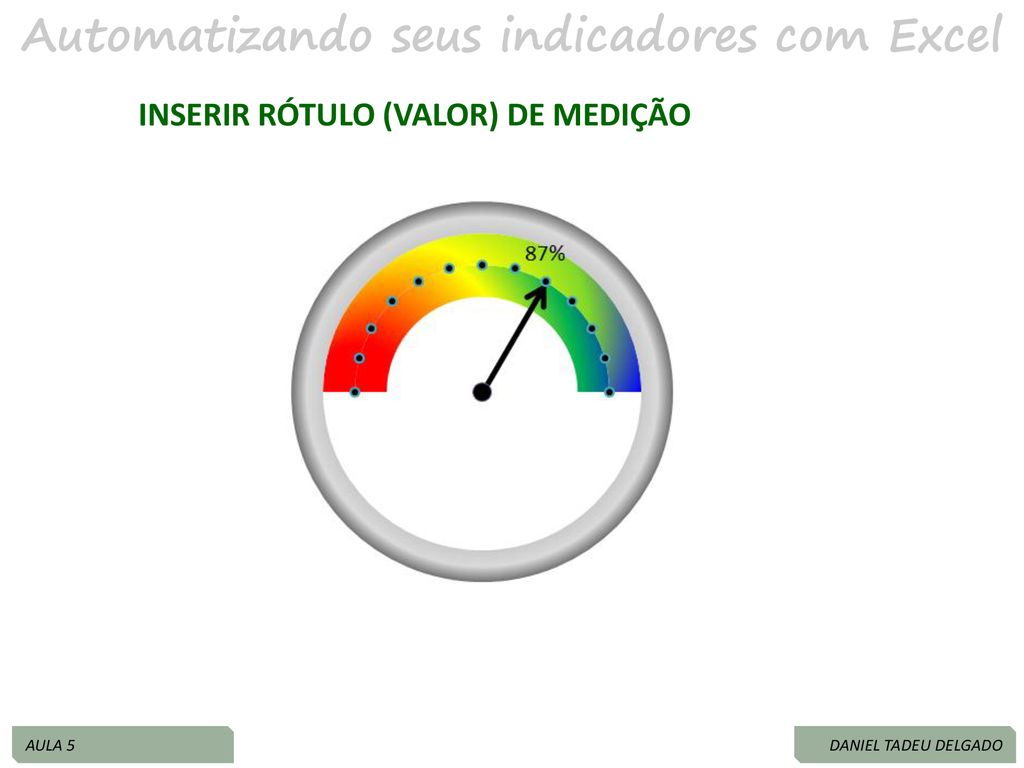

26 Automatizando seus indicadores com Excel
INSERIR RÓTULO (VALOR) DE MEDIÇÃO

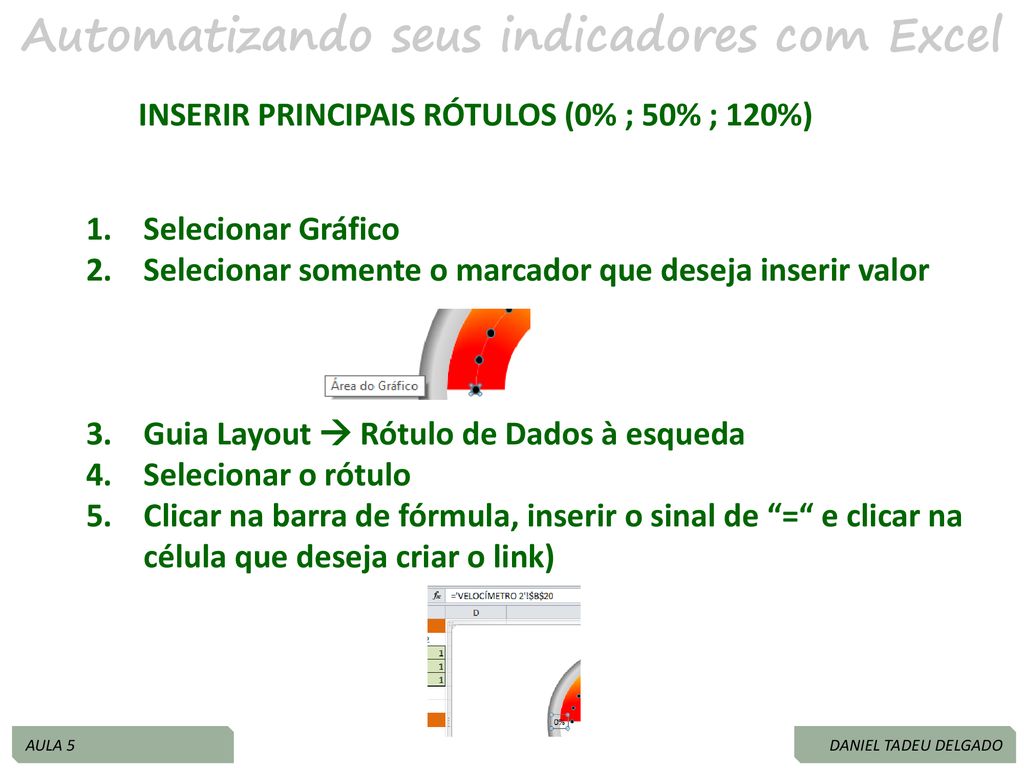

27 Automatizando seus indicadores com Excel
INSERIR PRINCIPAIS RÓTULOS (0% ; 50% ; 120%) Selecionar Gráfico Selecionar somente o marcador que deseja inserir valor Guia Layout  Rótulo de Dados à esqueda Selecionar o rótulo Clicar na barra de fórmula, inserir o sinal de “=“ e clicar na célula que deseja criar o link)

28 Automatizando seus indicadores com Excel
SALVAR ARQUIVO!!!

29 Automatizando seus indicadores com Excel
CONCLUSÃO CRIAR PLANILHA “DADOS VELOCÍMETRO” CRIAR ESTRUTURA DOS DADOS e GRÁFICO

30 Automatizando seus indicadores com Excel
PRÓXIMA AULA (6): FINALIZAR PLANILHA ACOMPANHAMENTO: BOTÃO PARA ALTERAR O MÊS FÓRMULA – RESULTADO GRÁFICO VELOCÍMETRO ORGANIZAR PLANILHA “ACOMPANHAMENTO” AUTOMATIZAÇÃO DOS TÍTULOS FINALIZAÇÃO (LINHAS DE GRADE, OCULTAR COLUNAS)
