GEOGRAFIA CARTOGRAFIA I
Prof. Groth
2
ORIENTAÇÃO GEOGRÁFICA
PÁG. 268 CARTOGRAFIA I - PROF. GROTH
3
N E S W NORTE: SETENTRIONAL ou BOREAL NOROESTE NORDESTE SUDESTE
SUDOESTE NNE ENE SSE ESE NNW N E S W SSW WSW WNW LESTE: NASCENTE ou ORIENTE OESTE: POENTE ou OCIDENTE SUL: MERIDIONAL ou AUSTRAL Pág. 268 PÁG. 268 CARTOGRAFIA I – PROF. GROTH
4
NORTE: SETENTRIONAL ou BOREAL
SUL: MERIDIONAL ou AUSTRAL OESTE: POENTE ou OCIDENTE LESTE: NASCENTE ou ORIENTE PÁG. 268 CARTOGRAFIA I – PROF. GROTH
5
COORDENADAS GEOGRÁFICAS
Pág. 266 PÁG. 266 CARTOGRAFIA I – PROF. GROTH
6

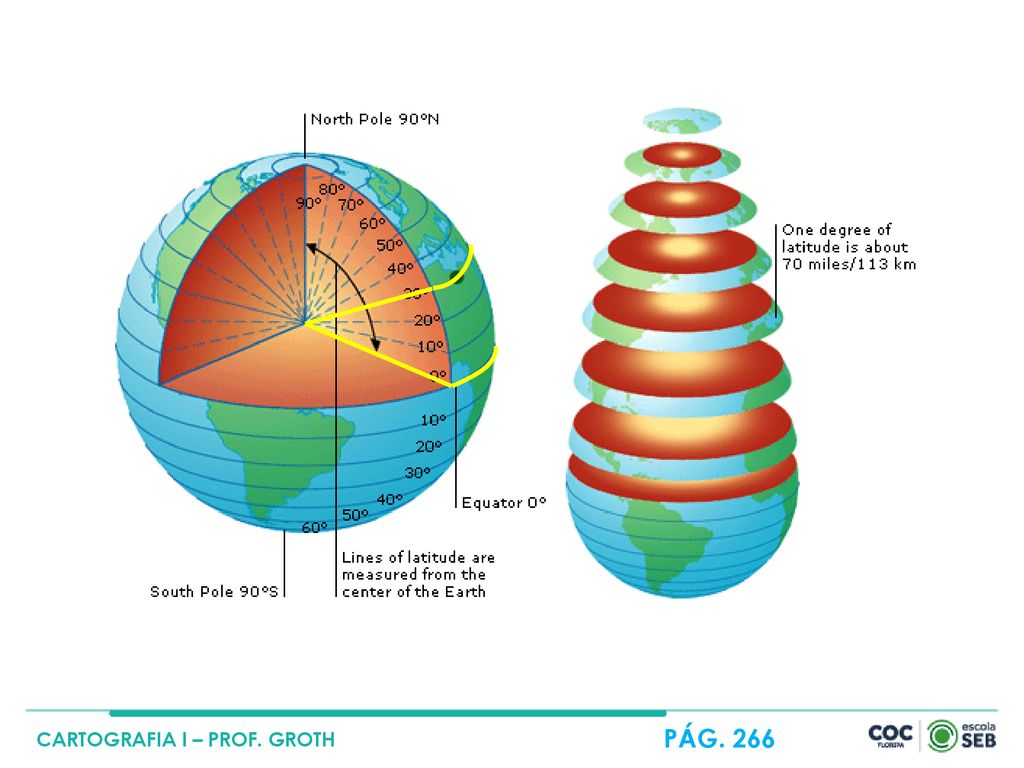

LATITUDES LATITUDE - é a distância em graus a partir da Linha do Equador, no sentido norte ou sul, de 0° a 90°, medida pelos paralelos. Pág. 266 PÁG. 266 CARTOGRAFIA I – PROF. GROTH
7
Pág. 266 PÁG. 266 CARTOGRAFIA I – PROF. GROTH
8
Zonas Térmicas, de Iluminação ou Climáticas
Círculo Polar Ártico Zona Glacial Ártica 66º33’ N Zona Temperada do Norte Trópico de Câncer 23º27’ N Zonas Térmicas, de Iluminação ou Climáticas Zona Tropical, Intertropical ou Tórrida Equador 0º Trópico de Capricórnio Zona Temperada do Sul 23º27’S Círculo Polar Antártico Zona Glacial Antártica 66º33’S Pág. 266 PÁG. 266 CARTOGRAFIA I – PROF. GROTH
9
LONGITUDES LONGITUDE - é a distância em graus a partir do Meridiano de Greenwich, no sentido leste ou oeste, de 0º a 180º, medida pelos meridianos. Pág. 266 PÁG. 266 CARTOGRAFIA I – PROF. GROTH
10
Pág. 266 PÁG. 266 CARTOGRAFIA I – PROF. GROTH
11

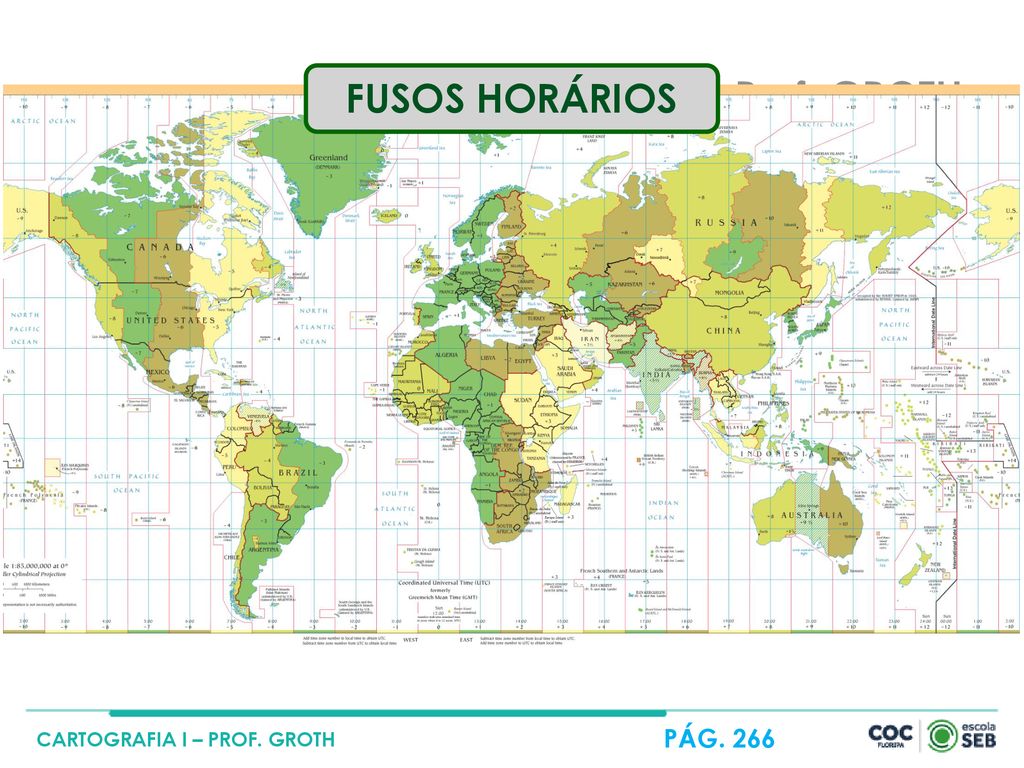

FUSOS HORÁRIOS Prof. GROTH Pág. 266 PÁG. 266
CARTOGRAFIA I – PROF. GROTH
12
Prof. GROTH Pág. 266 PÁG. 266 CARTOGRAFIA I – PROF. GROTH
13
Prof. GROTH Pág. 266 PÁG. 266 CARTOGRAFIA I – PROF. GROTH
14
GPS – Global Positioning System
Pág. 275 PÁG. 275 CARTOGRAFIA I – PROF. GROTH
15
Sistema de Posicionamento Global
Triangulação GPS Sistema de Posicionamento Global Pág. 275 PÁG. 275 CARTOGRAFIA I – PROF. GROTH
16
GPS – Global Positioning System
Beidou / Compass Gallileo Glonass Global Navigation Satellite System (GNSS) Pág. 275 PÁG. 275 CARTOGRAFIA I – PROF. GROTH
17
O Sistema de Informações Geográficas – SIG é um conjunto de sistemas de softwares e hardwares capazes de produzir, armazenar, processar, analisar e representar inúmeras informações sobre o espaço geográfico, tendo como produto final mapas temáticos, imagens de satélites, cartas topográficas, gráficos e tabelas. Esses produtos são importantes para a análise de evoluções espaciais e temporais de um fenômeno geográfico e as inter-relações entre diferentes fenômenos espaciais. Prof. GROTH PÁG. 275 CARTOGRAFIA I – PROF. GROTH
18
SENSORIAMENTO REMOTO PÁG. 275 CARTOGRAFIA I – PROF. GROTH
19
O sensoriamento remoto é uma tecnologia de obtenção de imagens e dados da superfície terrestre através da captação e registro da energia refletida/emitida pela superfície sem que haja contato físico entre o sensor e a superfície estudada (por isso é chamado de remoto). Os sensores óptico-eletrônicos utilizados para a captura dessa energia funcionam como uma câmera fotográfica (que capta e registra a radiação – luz – emitida/refletida pelo objeto) que tirasse fotos da superfície terrestre, só que um pouco mais sofisticados. Após feita a captura da imagem, estas serão analisadas, transformadas em mapas ou constituirão um banco de dados georreferenciados caracterizando o que chamamos de Geoprocessamento. PÁG. 275 CARTOGRAFIA I – PROF. GROTH
20
PÁG. 275 CARTOGRAFIA I – PROF. GROTH
21
A partir das informações acima, assinale a alternativa correta.
(UFU) As coordenadas geográficas são conceituadas como um conjunto de linhas imaginárias denominadas paralelos e meridianos que servem para localizar um ponto ou um acidente geográfico na superfície terrestre. A partir das informações acima, assinale a alternativa correta. CARTOGRAFIA I
22
V ( ) O ponto “A” está localizado a 50º de latitude sul e a 100º de longitude leste. CARTOGRAFIA I
23
V ( ) O ponto antípoda da localidade A está situado nas coordenadas geográficas: 50° de latitude norte e 80° de longitude oeste. CARTOGRAFIA I
24
V ( ) Uma aeronave que decola de uma localidade X (latitude 20 ° N e longitude 80° E) em direção à localidade Y (latitude 60° N e longitude 40° E), deve seguir rumo noroeste. CARTOGRAFIA I
25
leste. b) nordeste. c) sudeste. d) oeste. e) noroeste.
(UFPR) Ao planejar uma viagem de férias utilizando o programa Google Earth, você anotou as coordenadas geográficas de dois locais que gostaria de visitar na Ilha do Mel (PR), sendo o primeiro de coordenadas 25°33'26.28"S (latitude) e 48°18'30.75"O (longitude), e o segundo de coordenadas 25°33'46.27"S (latitude) e 48°18'10.10"O (longitude). Com base nos valores das coordenadas, é correto afirmar que do primeiro para o segundo ponto você se deslocou para: leste b) nordeste c) sudeste. d) oeste e) noroeste. CARTOGRAFIA I
26
Com base nestes dados, é correto afirmar: LOCAL LONGITUDE LATITUDE A
(UFPR) No quadro a seguir, estão indicadas as coordenadas geográficas de diferentes localidades. Com base nestes dados, é correto afirmar: LOCAL LONGITUDE LATITUDE A 43° W 23° S B 122° W 38° N C 48° N D 31° E 31° N E 49° W 28° S F 73° E 19° N a) Todas as localidades estão situadas entre o Círculo Polar Ártico e o Trópico de Capricórnio. CARTOGRAFIA I
27
c) As localidades mais próximas da linha do Equador são E e F. LOCAL
b) As localidades B e C estão situadas nos hemisférios Setentrional e Oriental. c) As localidades mais próximas da linha do Equador são E e F. LOCAL LONGITUDE LATITUDE A 43° W 23° S B 122° W 38° N C 48° N D 31° E 31° N E 49° W 28° S F 73° E 19° N d) A localidade D está a sudoeste da localidade F. CARTOGRAFIA I
28
e) As localidades A e F estão situadas na zona intertropical, nos hemisférios Meridional e Setentrional, respectivamente. LOCAL LONGITUDE LATITUDE A 43° W 23° S B 122° W 38° N C 48° N D 31° E 31° N E 49° W 28° S F 73° E 19° N CARTOGRAFIA I
