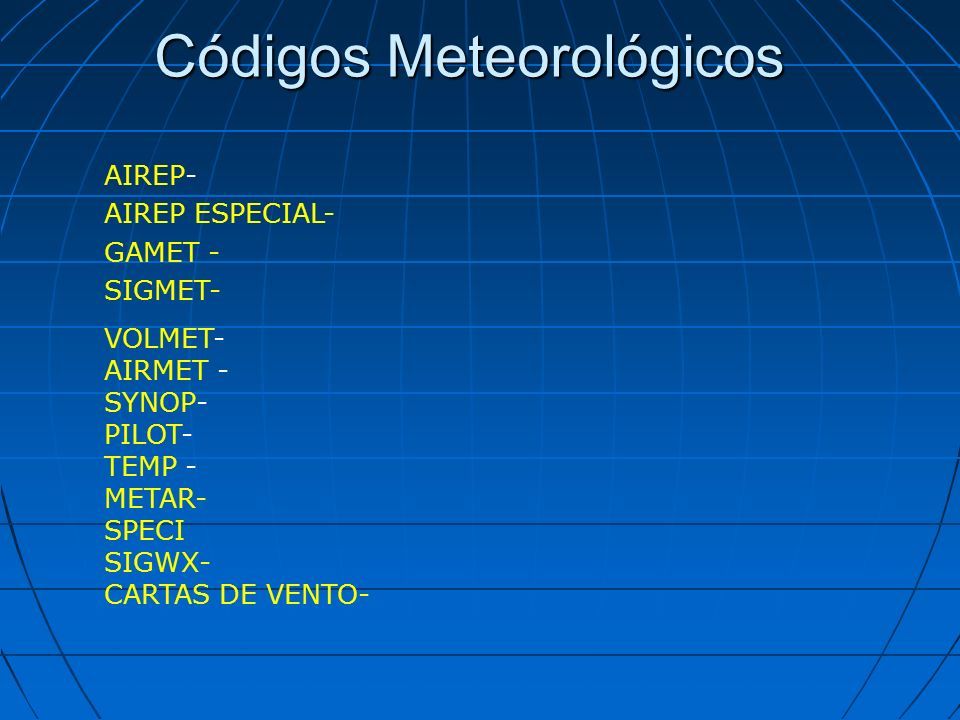

1 Códigos Meteorológicos AIREP- AIREP ESPECIAL- GAMET - SIGMET- VOLMET- AIRMET - SYNOP- PILOT- TEMP - METAR- SPECI SIGWX- CARTAS DE VENTO-

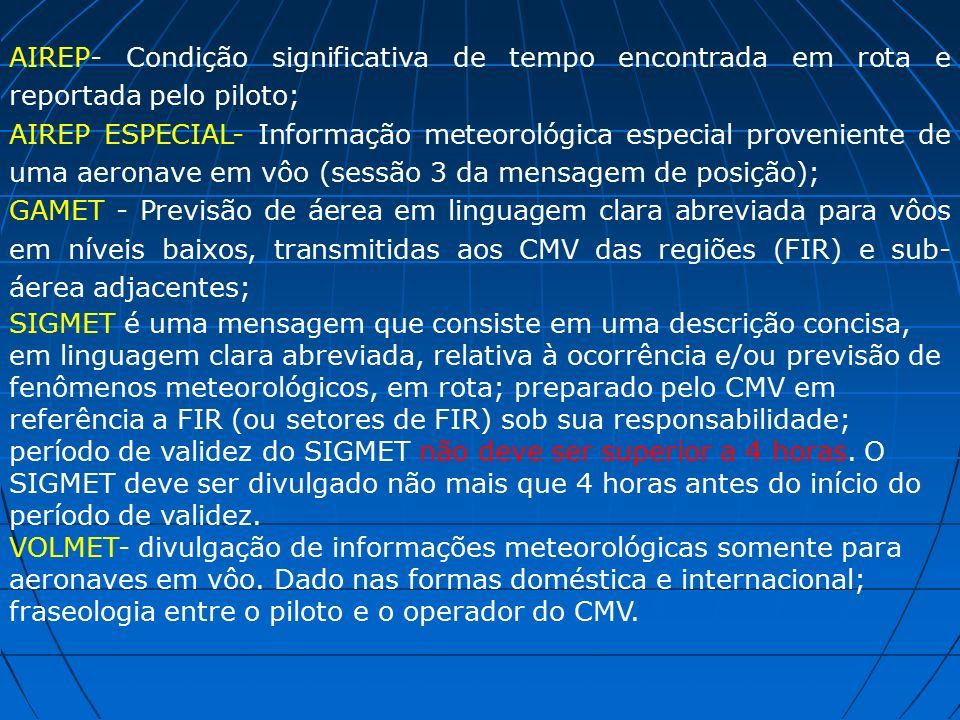

2 AIREP- Condição significativa de tempo encontrada em rota e reportada pelo piloto; AIREP ESPECIAL- Informação meteorológica especial proveniente de uma aeronave em vôo (sessão 3 da mensagem de posição); GAMET - Previsão de áerea em linguagem clara abreviada para vôos em níveis baixos, transmitidas aos CMV das regiões (FIR) e sub- áerea adjacentes; SIGMET é uma mensagem que consiste em uma descrição concisa, em linguagem clara abreviada, relativa à ocorrência e/ou previsão de fenômenos meteorológicos, em rota; preparado pelo CMV em referência a FIR (ou setores de FIR) sob sua responsabilidade; período de validez do SIGMET não deve ser superior a 4 horas. O SIGMET deve ser divulgado não mais que 4 horas antes do início do período de validez. VOLMET- divulgação de informações meteorológicas somente para aeronaves em vôo. Dado nas formas doméstica e internacional; fraseologia entre o piloto e o operador do CMV.

3 AIRMET - é uma mensagem que consiste em uma descrição concisa, em linguagem clara abreviada, relativa à ocorrência e/ou previsão de fenômenos meteorológicos, em rota,que não tenham sido incluídos na Seção I do GAMET e que possam afetar a segurança das operações aéreas abaixo do FL100 (ou FL150 para áreas montanhosas), e à evolução desses fenômenos no tempo e no espaço; deve ser preparado pelo CMV em referência a FIR (ou setores de FIR) sob sua responsabilidade; período de validez do AIRMET não deve ser superior a 4 horas. SYNOP- Observação meteorológica de superfície executada em horas sinóticas( 00:00Z, 03:00Z, 06:00Z,....).Fornece os dados que serão plotados nas cartas sinóticas para fins de climatologia; PILOT- é utilizado para informe de vento em altitude, procedente de estação terrestre fixa. PILOT SHIP; PILOT MOBIL TEMP - Observação meteorológica que fornece os valores de pressão, temperatura, umidade e vento em altitude,procedente de estação terrestre; TEMP SHIP- estação marítima; TEMP DROP- de sonda lançada de balão ou de aeronave; TEMP MOBIL- estação terrestre móvel.

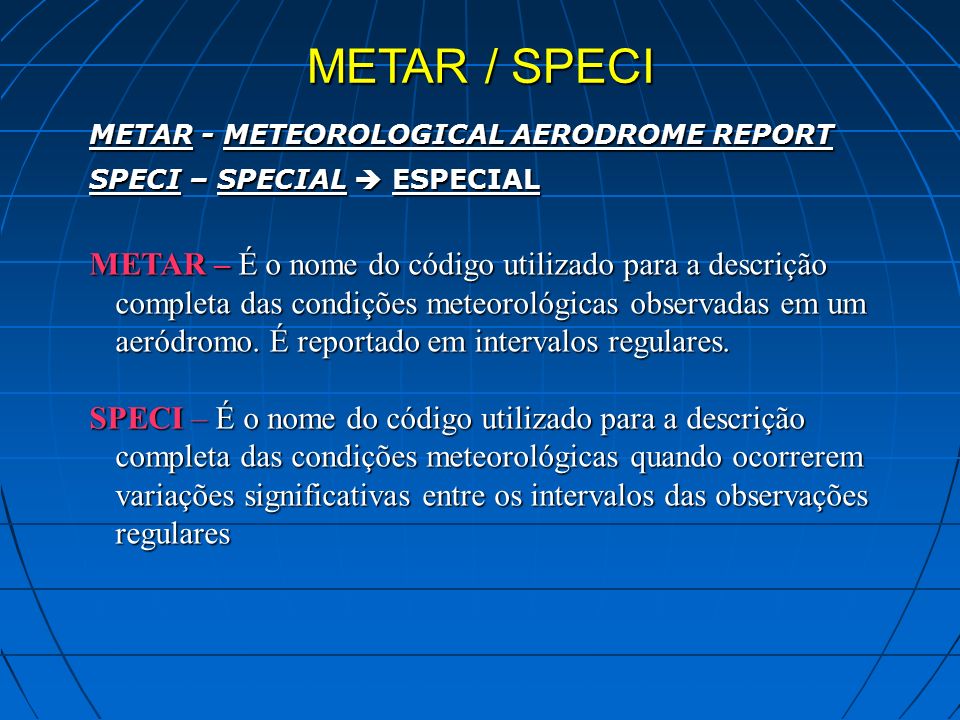

4 METAR / SPECI METAR - METEOROLOGICAL AERODROME REPORT SPECI – SPECIAL  ESPECIAL METAR – É o nome do código utilizado para a descrição completa das condições meteorológicas observadas em um aeródromo. É reportado em intervalos regulares. SPECI – É o nome do código utilizado para a descrição completa das condições meteorológicas quando ocorrerem variações significativas entre os intervalos das observações regulares

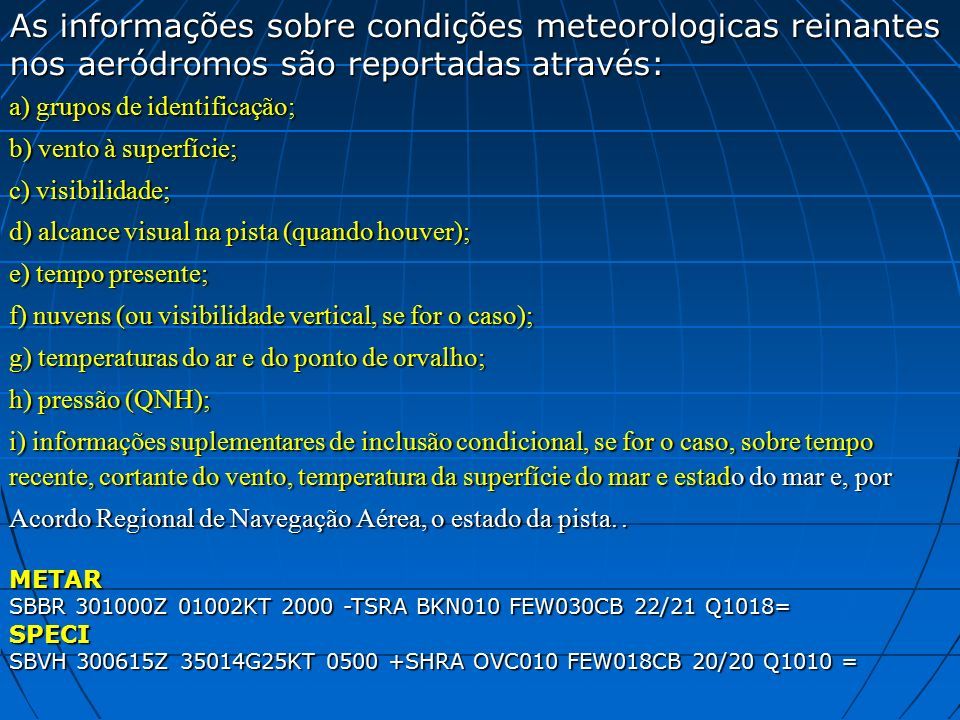

5 As informações sobre condições meteorologicas reinantes nos aeródromos são reportadas através: a) grupos de identificação; b) vento à superfície; c) visibilidade; d) alcance visual na pista (quando houver); e) tempo presente; f) nuvens (ou visibilidade vertical, se for o caso); g) temperaturas do ar e do ponto de orvalho; h) pressão (QNH); i) informações suplementares de inclusão condicional, se for o caso, sobre tempo recente, cortante do vento, temperatura da superfície do mar e estado do mar e, por Acordo Regional de Navegação Aérea, o estado da pista.. METAR SBBR 301000Z 01002KT 2000 -TSRA BKN010 FEW030CB 22/21 Q1018= SPECI SBVH 300615Z 35014G25KT 0500 +SHRA OVC010 FEW018CB 20/20 Q1010 =

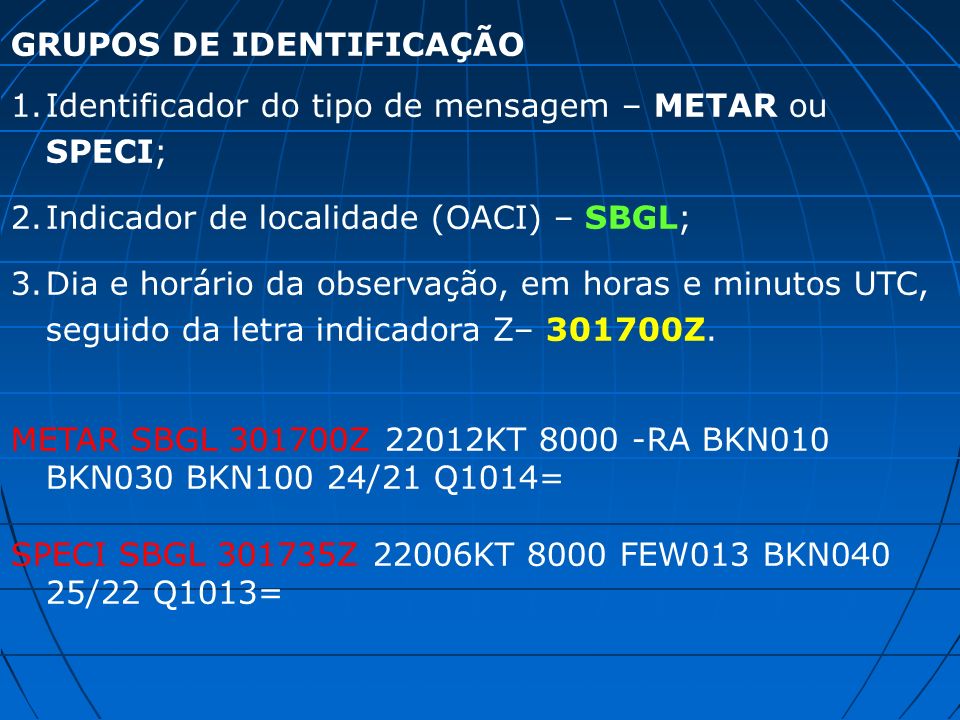

6 GRUPOS DE IDENTIFICAÇÃO 1.Identificador do tipo de mensagem – METAR ou SPECI; 2.Indicador de localidade (OACI) – SBGL; 3.Dia e horário da observação, em horas e minutos UTC, seguido da letra indicadora Z– 301700Z. METAR SBGL 301700Z 22012KT 8000 -RA BKN010 BKN030 BKN100 24/21 Q1014= SPECI SBGL 301735Z 22006KT 8000 FEW013 BKN040 25/22 Q1013=

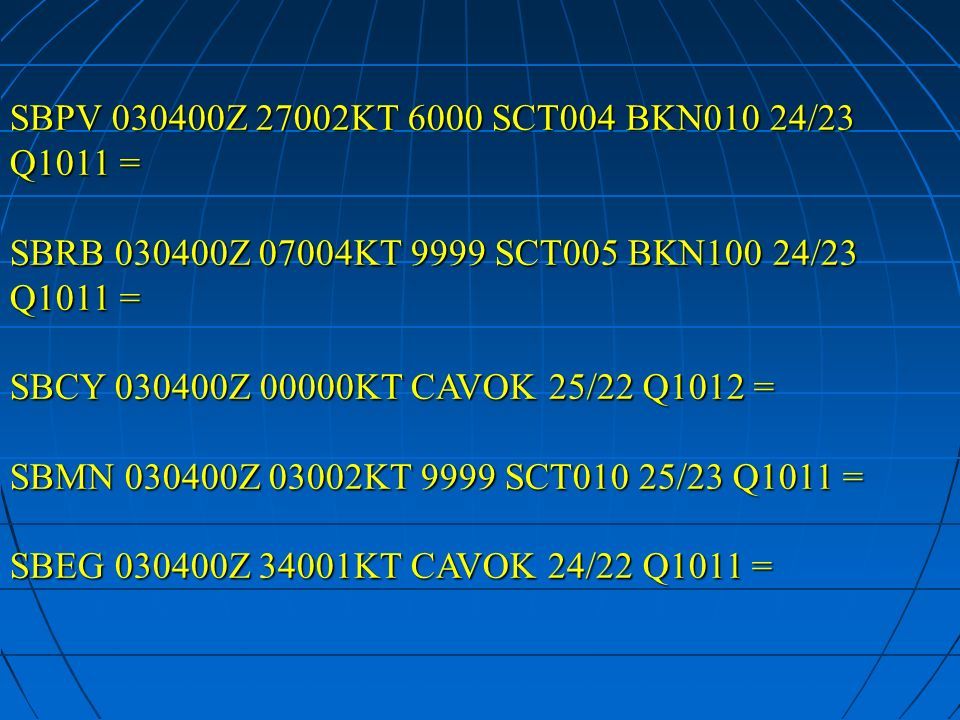

7 SBPV 030400Z 27002KT 6000 SCT004 BKN010 24/23 Q1011 = SBRB 030400Z 07004KT 9999 SCT005 BKN100 24/23 Q1011 = SBCY 030400Z 00000KT CAVOK 25/22 Q1012 = SBMN 030400Z 03002KT 9999 SCT010 25/23 Q1011 = SBEG 030400Z 34001KT CAVOK 24/22 Q1011 =

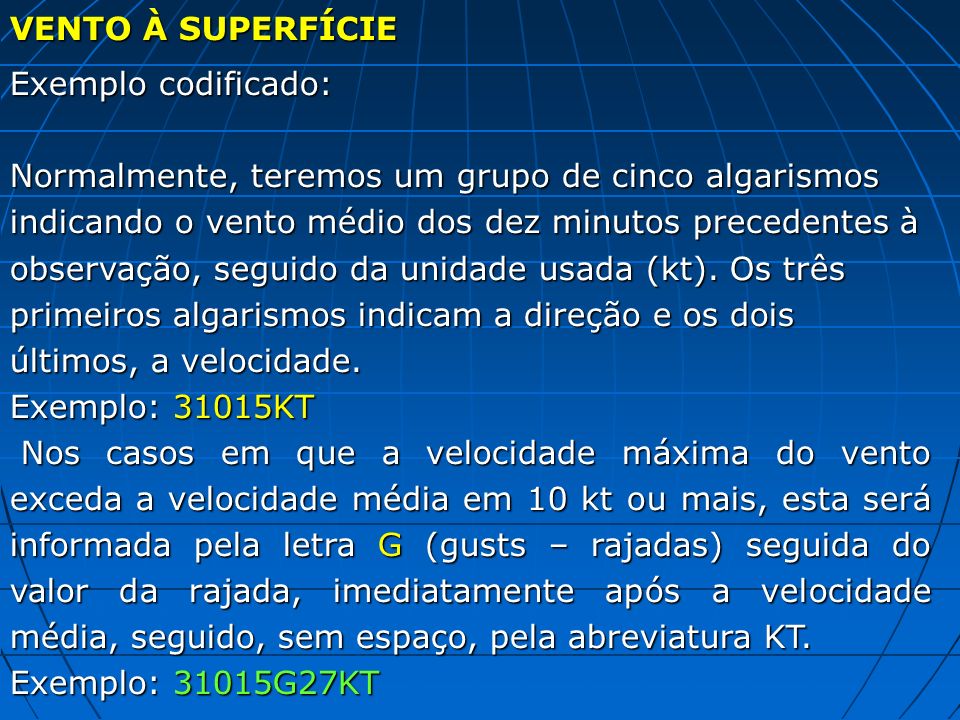

8 VENTO À SUPERFÍCIE Exemplo codificado: Normalmente, teremos um grupo de cinco algarismos indicando o vento médio dos dez minutos precedentes à observação, seguido da unidade usada (kt). Os três primeiros algarismos indicam a direção e os dois últimos, a velocidade. Exemplo: 31015KT Nos casos em que a velocidade máxima do vento exceda a velocidade média em 10 kt ou mais, esta será informada pela letra G (gusts – rajadas) seguida do valor da rajada, imediatamente após a velocidade média, seguido, sem espaço, pela abreviatura KT. Nos casos em que a velocidade máxima do vento exceda a velocidade média em 10 kt ou mais, esta será informada pela letra G (gusts – rajadas) seguida do valor da rajada, imediatamente após a velocidade média, seguido, sem espaço, pela abreviatura KT. Exemplo: 31015G27KT

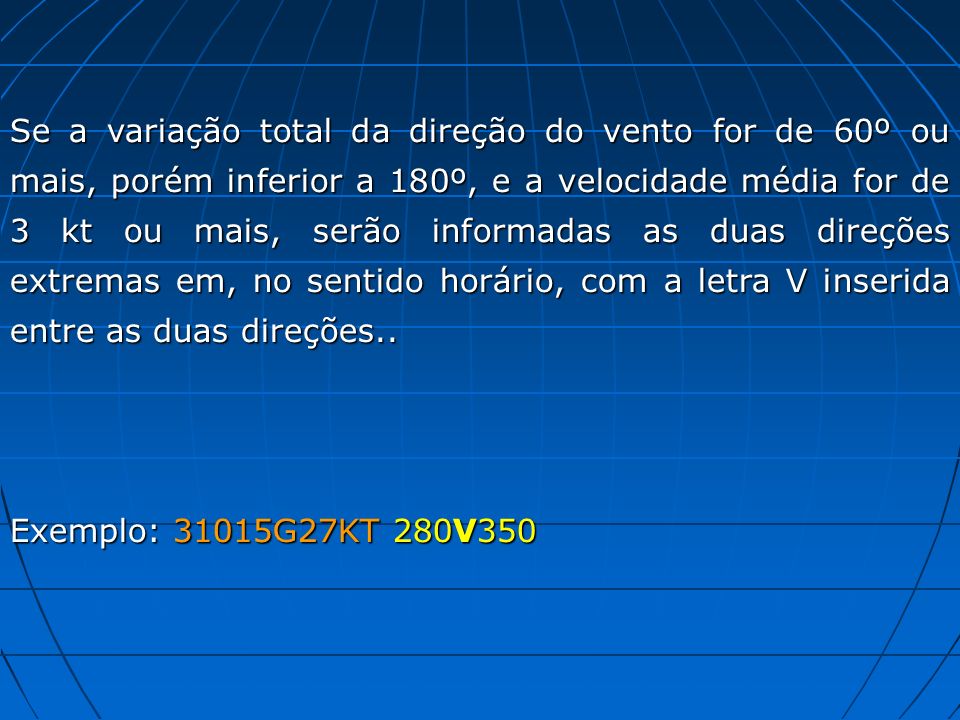

9 Se a variação total da direção do vento for de 60º ou mais, porém inferior a 180º, e a velocidade média for de 3 kt ou mais, serão informadas as duas direções extremas em, no sentido horário, com a letra V inserida entre as duas direções.. Exemplo: 31015G27KT 280V350

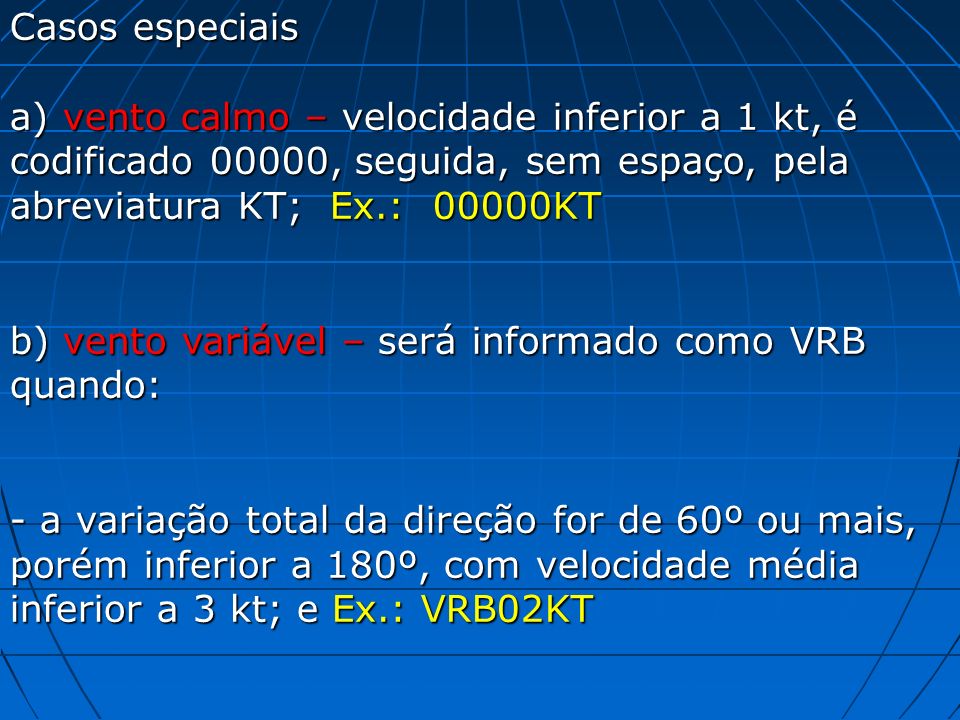

10 Casos especiais a) vento calmo – velocidade inferior a 1 kt, é codificado 00000, seguida, sem espaço, pela abreviatura KT; Ex.: 00000KT b) vento variável – será informado como VRB quando: - a variação total da direção for de 60º ou mais, porém inferior a 180º, com velocidade média inferior a 3 kt; e Ex.: VRB02KT METAR SBBR 301800Z 01002KT 2000 -TSRA BKN010 FEW030CB 22/21 Q1018= SPECI SBVH 180615Z 35014G25KT 0500 +SHRA OVC010 CB 20/20 Q1010=

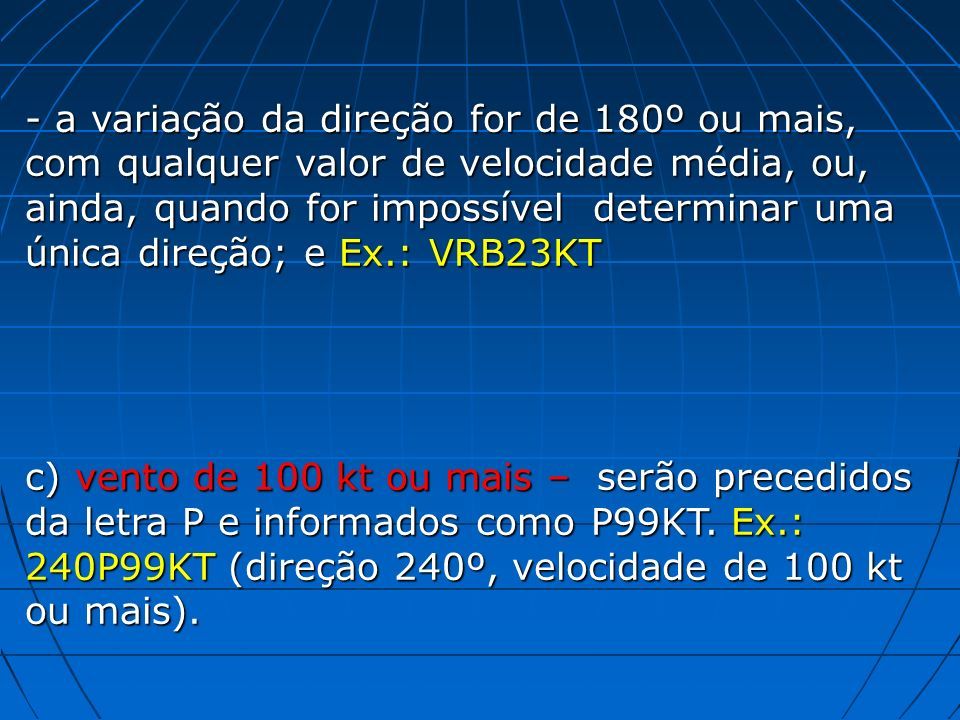

11 - a variação da direção for de 180º ou mais, com qualquer valor de velocidade média, ou, ainda, quando for impossível determinar uma única direção; e Ex.: VRB23KT c) vento de 100 kt ou mais – serão precedidos da letra P e informados como P99KT. Ex.: 240P99KT (direção 240º, velocidade de 100 kt ou mais).

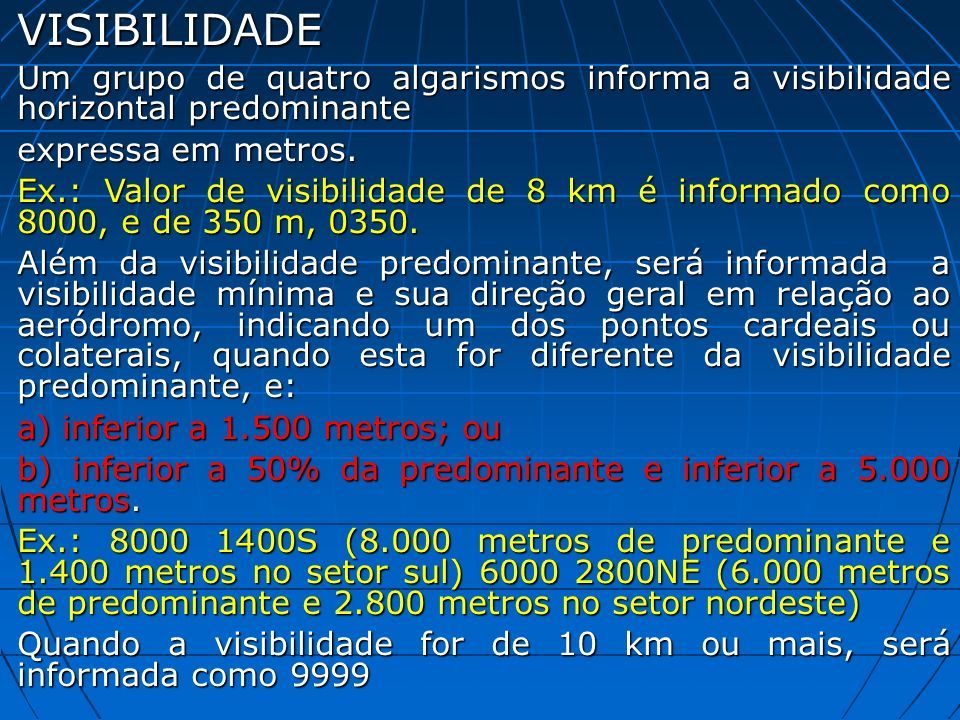

12 VISIBILIDADE Um grupo de quatro algarismos informa a visibilidade horizontal predominante expressa em metros. Ex.: Valor de visibilidade de 8 km é informado como 8000, e de 350 m, 0350. Além da visibilidade predominante, será informada a visibilidade mínima e sua direção geral em relação ao aeródromo, indicando um dos pontos cardeais ou colaterais, quando esta for diferente da visibilidade predominante, e: a) inferior a 1.500 metros; ou b) inferior a 50% da predominante e inferior a 5.000 metros. Ex.: 8000 1400S (8.000 metros de predominante e 1.400 metros no setor sul) 6000 2800NE (6.000 metros de predominante e 2.800 metros no setor nordeste) Quando a visibilidade for de 10 km ou mais, será informada como 9999

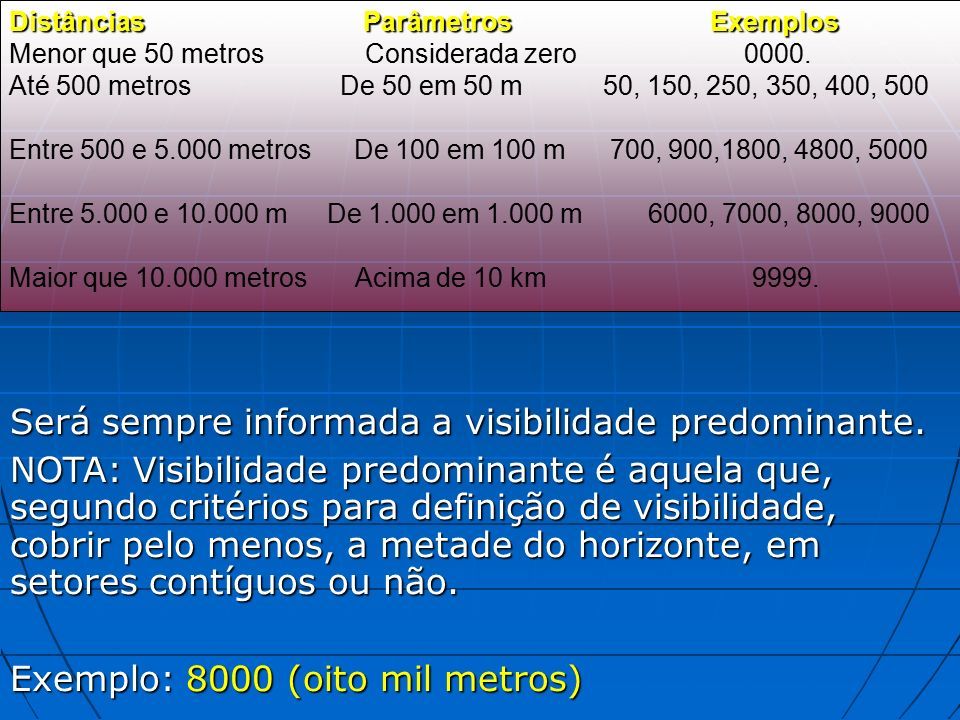

13 Será sempre informada a visibilidade predominante. NOTA: Visibilidade predominante é aquela que, segundo critérios para definição de visibilidade, cobrir pelo menos, a metade do horizonte, em setores contíguos ou não. Exemplo: 8000 (oito mil metros) Distâncias Parâmetros Exemplos Menor que 50 metros Considerada zero 0000. Até 500 metros De 50 em 50 m 50, 150, 250, 350, 400, 500 Entre 500 e 5.000 metros De 100 em 100 m 700, 900,1800, 4800, 5000 Entre 5.000 e 10.000 m De 1.000 em 1.000 m 6000, 7000, 8000, 9000 Maior que 10.000 metros Acima de 10 km 9999.

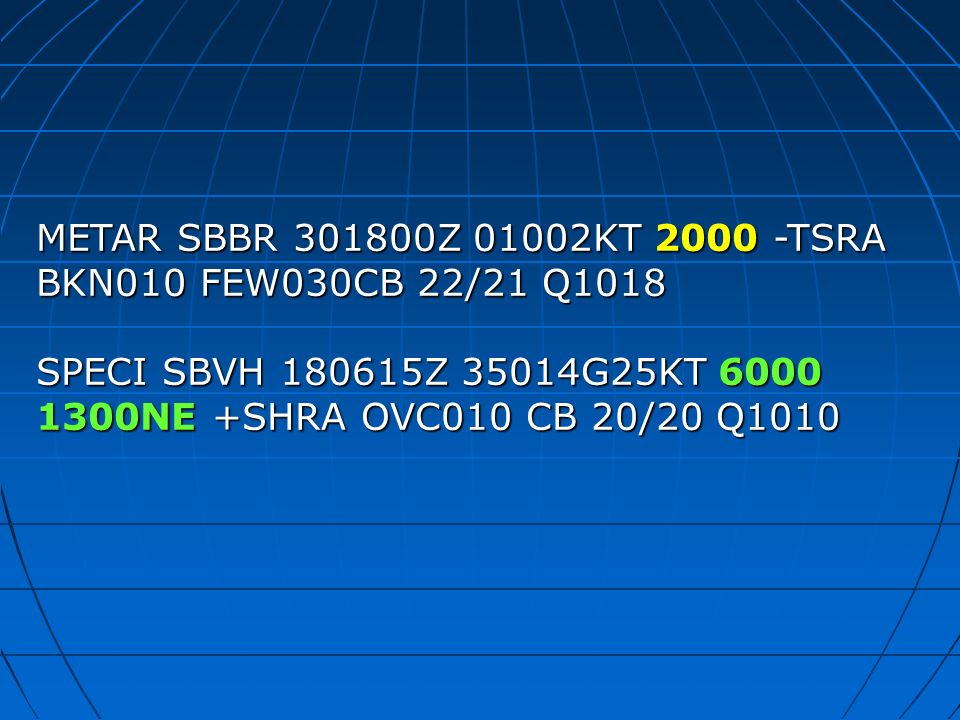

14 METAR SBBR 301800Z 01002KT 2000 -TSRA BKN010 FEW030CB 22/21 Q1018 SPECI SBVH 180615Z 35014G25KT 6000 1300NE +SHRA OVC010 CB 20/20 Q1010

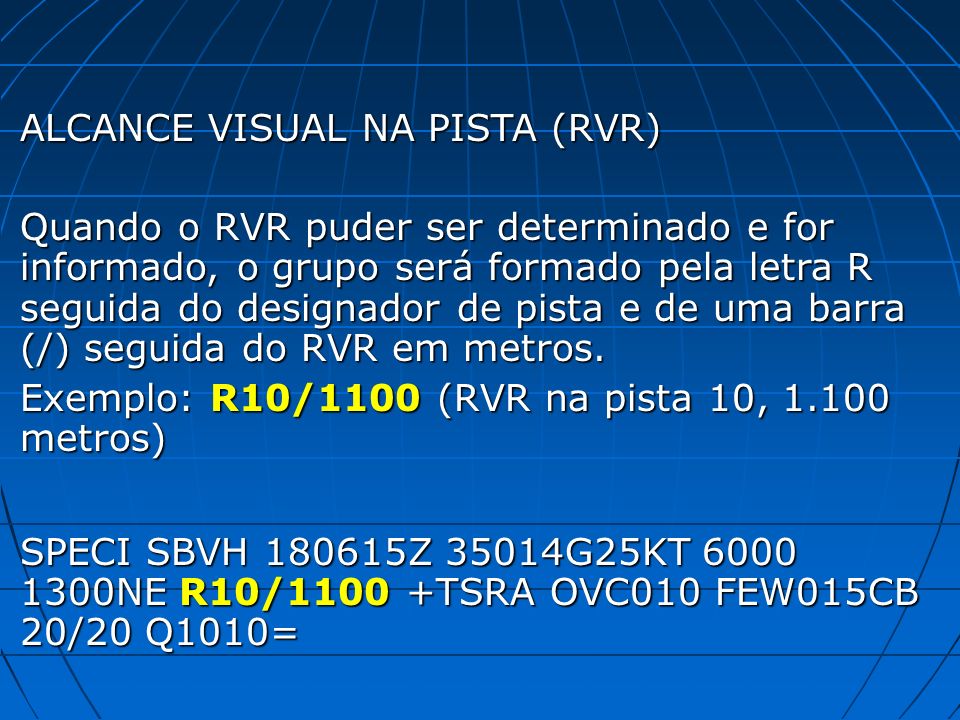

15 ALCANCE VISUAL NA PISTA (RVR) Quando o RVR puder ser determinado e for informado, o grupo será formado pela letra R seguida do designador de pista e de uma barra (/) seguida do RVR em metros. Exemplo: R10/1100 (RVR na pista 10, 1.100 metros) SPECI SBVH 180615Z 35014G25KT 6000 1300NE R10/1100 +TSRA OVC010 FEW015CB 20/20 Q1010=

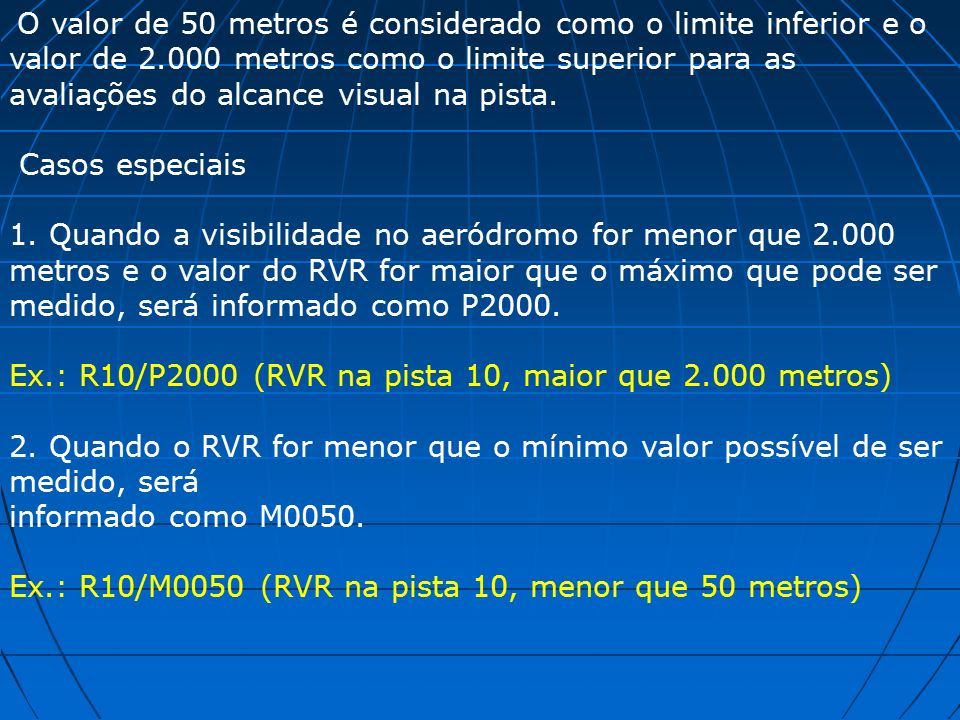

16 O valor de 50 metros é considerado como o limite inferior e o valor de 2.000 metros como o limite superior para as avaliações do alcance visual na pista. Casos especiais 1. Quando a visibilidade no aeródromo for menor que 2.000 metros e o valor do RVR for maior que o máximo que pode ser medido, será informado como P2000. Ex.: R10/P2000 (RVR na pista 10, maior que 2.000 metros) 2. Quando o RVR for menor que o mínimo valor possível de ser medido, será informado como M0050. Ex.: R10/M0050 (RVR na pista 10, menor que 50 metros)

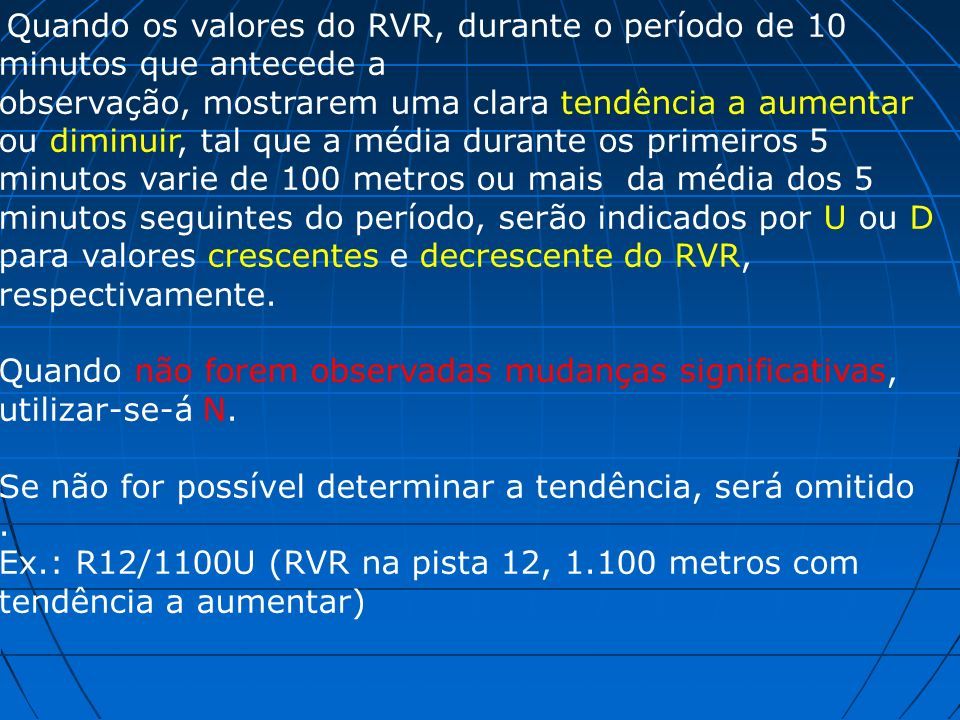

17 Quando os valores do RVR, durante o período de 10 minutos que antecede a observação, mostrarem uma clara tendência a aumentar ou diminuir, tal que a média durante os primeiros 5 minutos varie de 100 metros ou mais da média dos 5 minutos seguintes do período, serão indicados por U ou D para valores crescentes e decrescente do RVR, respectivamente. Quando não forem observadas mudanças significativas, utilizar-se-á N. Se não for possível determinar a tendência, será omitido. Ex.: R12/1100U (RVR na pista 12, 1.100 metros com tendência a aumentar)

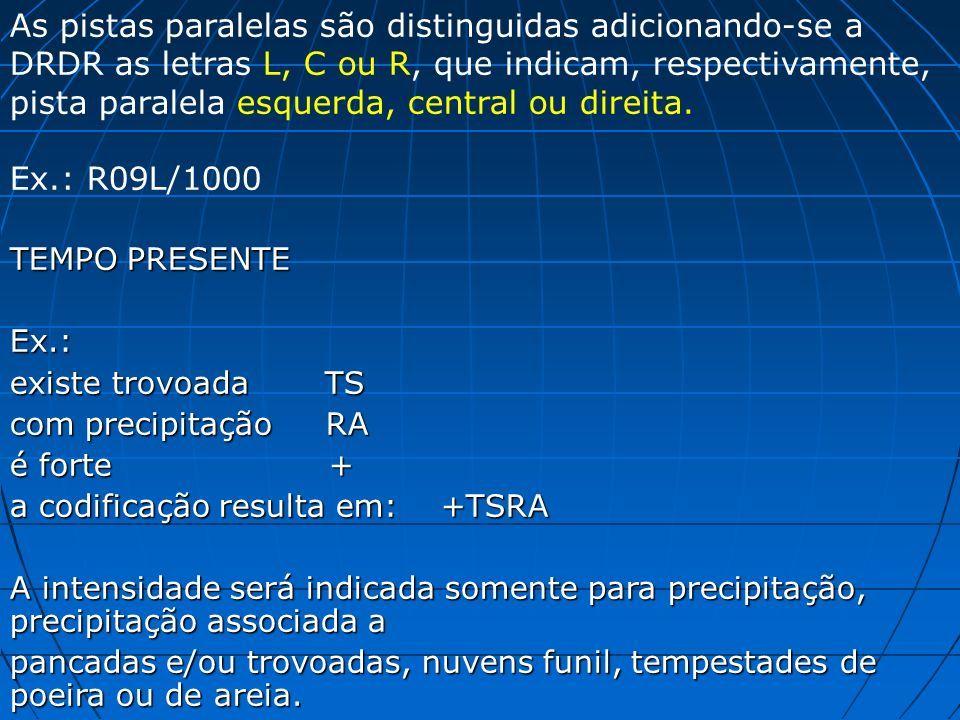

18 As pistas paralelas são distinguidas adicionando-se a DRDR as letras L, C ou R, que indicam, respectivamente, pista paralela esquerda, central ou direita. Ex.: R09L/1000 TEMPO PRESENTE Ex.: existe trovoada TS com precipitação RA é forte + a codificação resulta em: +TSRA A intensidade será indicada somente para precipitação, precipitação associada a pancadas e/ou trovoadas, nuvens funil, tempestades de poeira ou de areia.

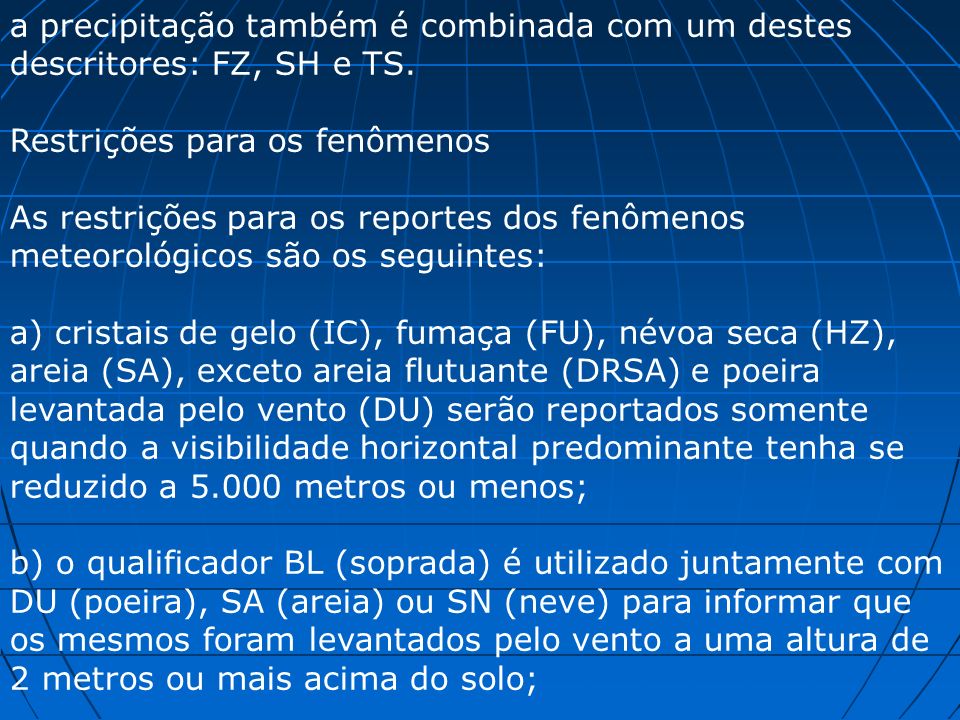

19 a precipitação também é combinada com um destes descritores: FZ, SH e TS. Restrições para os fenômenos As restrições para os reportes dos fenômenos meteorológicos são os seguintes: a) cristais de gelo (IC), fumaça (FU), névoa seca (HZ), areia (SA), exceto areia flutuante (DRSA) e poeira levantada pelo vento (DU) serão reportados somente quando a visibilidade horizontal predominante tenha se reduzido a 5.000 metros ou menos; b) o qualificador BL (soprada) é utilizado juntamente com DU (poeira), SA (areia) ou SN (neve) para informar que os mesmos foram levantados pelo vento a uma altura de 2 metros ou mais acima do solo; da camada de nevoeiro for menor que 1.000 metros e o nevoeiro se estender até 2 metros acima do nível do solo; h) granizo (GR) será usado somente quando o diâmetro dos maiores granizos observados for de 5 mm ou mais. A abreviatura GS será utilizada para indicar granizos pequenos (diâmetro inferior a 5 mm) e/ou pelotas de neve; i) o qualificador FZ é usado para informar gotas de água ou precipitação, em estado de congelamento, podendo ser acompanhado dos seguintes fenômenos: FG, DZ ou RA. Todo nevoeiro constituído predominantemente por gotículas d’água a temperaturas inferiores a 0ºC, é informado como nevoeiro congelante (FZFG), depositando escarcha ou não;

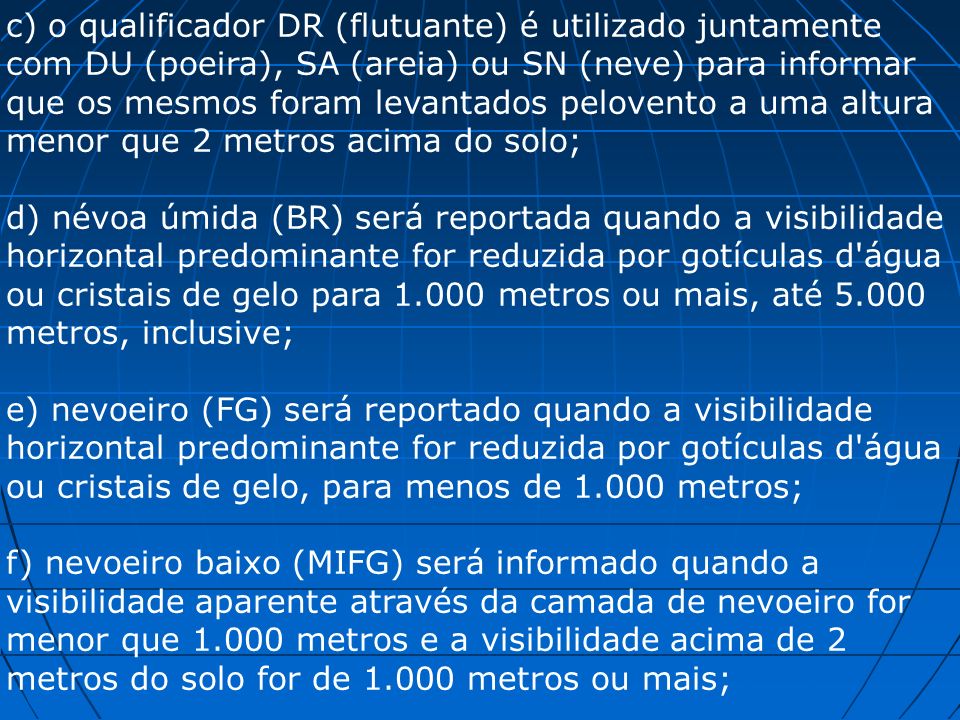

20 c) o qualificador DR (flutuante) é utilizado juntamente com DU (poeira), SA (areia) ou SN (neve) para informar que os mesmos foram levantados pelovento a uma altura menor que 2 metros acima do solo; d) névoa úmida (BR) será reportada quando a visibilidade horizontal predominante for reduzida por gotículas d'água ou cristais de gelo para 1.000 metros ou mais, até 5.000 metros, inclusive; e) nevoeiro (FG) será reportado quando a visibilidade horizontal predominante for reduzida por gotículas d'água ou cristais de gelo, para menos de 1.000 metros; f) nevoeiro baixo (MIFG) será informado quando a visibilidade aparente através da camada de nevoeiro for menor que 1.000 metros e a visibilidade acima de 2 metros do solo for de 1.000 metros ou mais;

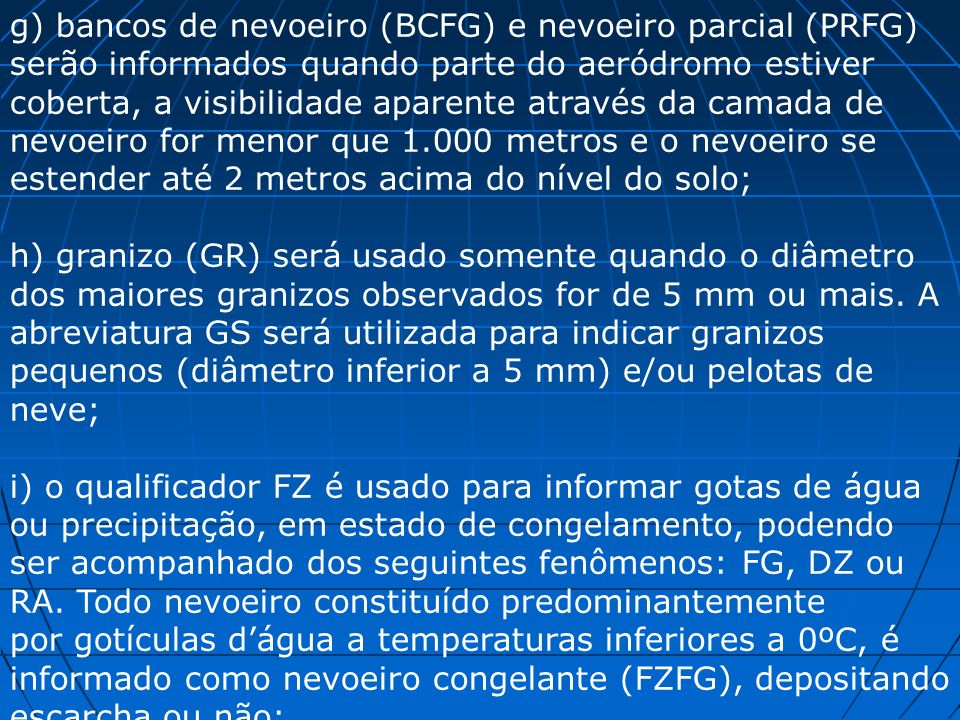

21 g) bancos de nevoeiro (BCFG) e nevoeiro parcial (PRFG) serão informados quando parte do aeródromo estiver coberta, a visibilidade aparente através da camada de nevoeiro for menor que 1.000 metros e o nevoeiro se estender até 2 metros acima do nível do solo; h) granizo (GR) será usado somente quando o diâmetro dos maiores granizos observados for de 5 mm ou mais. A abreviatura GS será utilizada para indicar granizos pequenos (diâmetro inferior a 5 mm) e/ou pelotas de neve; i) o qualificador FZ é usado para informar gotas de água ou precipitação, em estado de congelamento, podendo ser acompanhado dos seguintes fenômenos: FG, DZ ou RA. Todo nevoeiro constituído predominantemente por gotículas d’água a temperaturas inferiores a 0ºC, é informado como nevoeiro congelante (FZFG), depositando escarcha ou não;

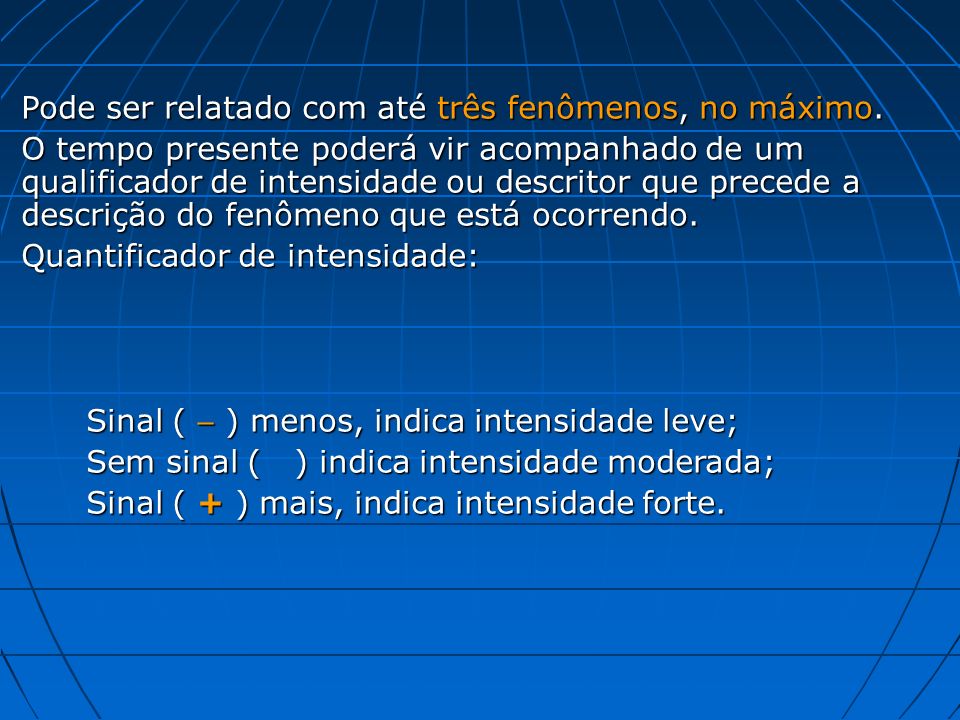

22 Pode ser relatado com até três fenômenos, no máximo. O tempo presente poderá vir acompanhado de um qualificador de intensidade ou descritor que precede a descrição do fenômeno que está ocorrendo. Quantificador de intensidade: Sinal (  ) menos, indica intensidade leve; Sinal (  ) menos, indica intensidade leve; Sem sinal ( ) indica intensidade moderada; Sem sinal ( ) indica intensidade moderada; Sinal ( + ) mais, indica intensidade forte. Sinal ( + ) mais, indica intensidade forte.

23

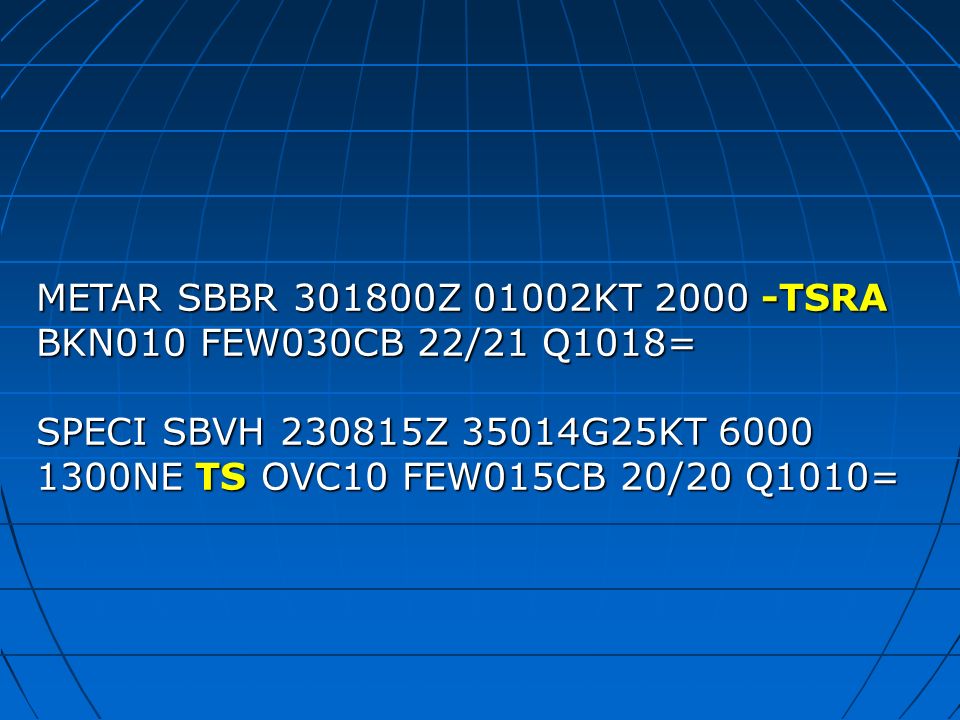

24 METAR SBBR 301800Z 01002KT 2000 -TSRA BKN010 FEW030CB 22/21 Q1018= SPECI SBVH 230815Z 35014G25KT 6000 1300NE TS OVC10 FEW015CB 20/20 Q1010=

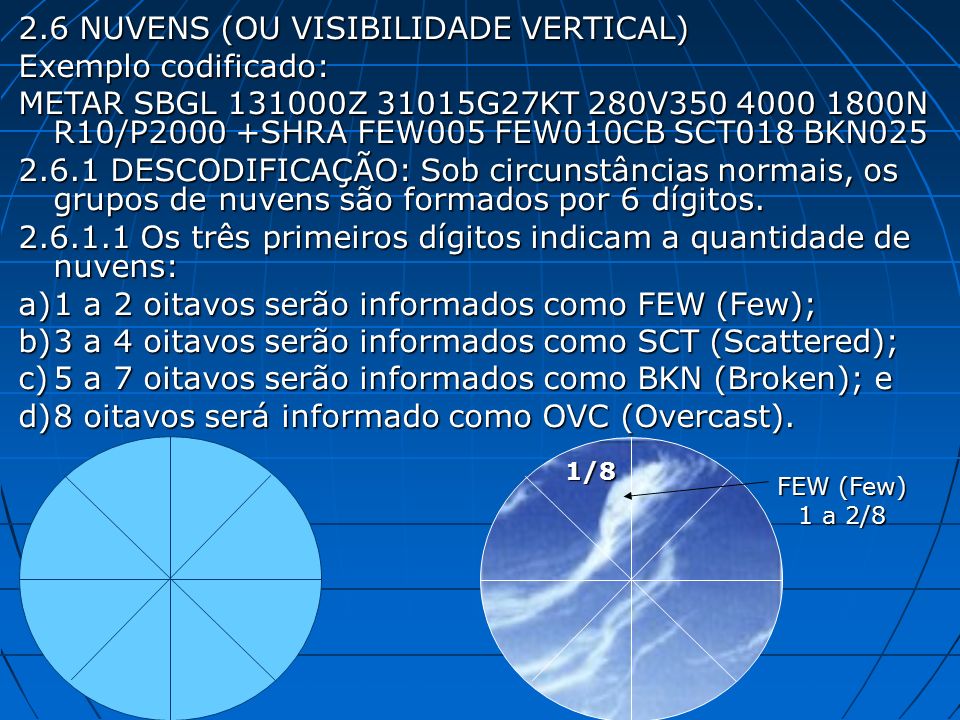

25 2.6 NUVENS (OU VISIBILIDADE VERTICAL) Exemplo codificado: METAR SBGL 131000Z 31015G27KT 280V350 4000 1800N R10/P2000 +SHRA FEW005 FEW010CB SCT018 BKN025 2.6.1 DESCODIFICAÇÃO: Sob circunstâncias normais, os grupos de nuvens são formados por 6 dígitos. 2.6.1.1 Os três primeiros dígitos indicam a quantidade de nuvens: a)1 a 2 oitavos serão informados como FEW (Few); b)3 a 4 oitavos serão informados como SCT (Scattered); c)5 a 7 oitavos serão informados como BKN (Broken); e d)8 oitavos será informado como OVC (Overcast). 1/8 FEW (Few) 1 a 2/8

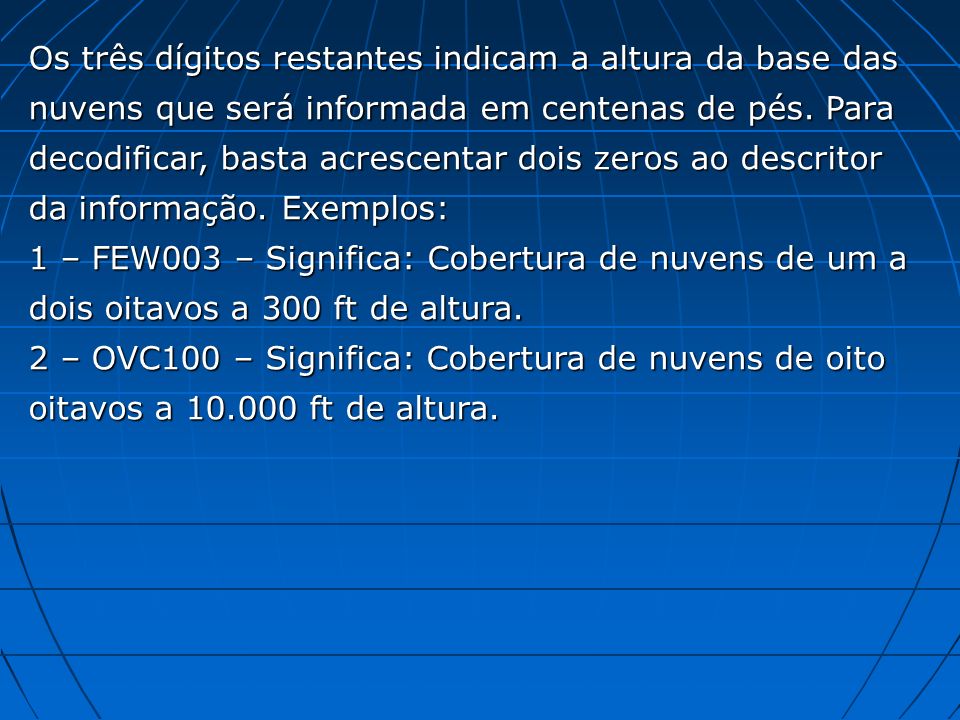

26 Os três dígitos restantes indicam a altura da base das nuvens que será informada em centenas de pés. Para decodificar, basta acrescentar dois zeros ao descritor da informação. Exemplos: 1 – FEW003 – Significa: Cobertura de nuvens de um a dois oitavos a 300 ft de altura. 2 – OVC100 – Significa: Cobertura de nuvens de oito oitavos a 10.000 ft de altura.

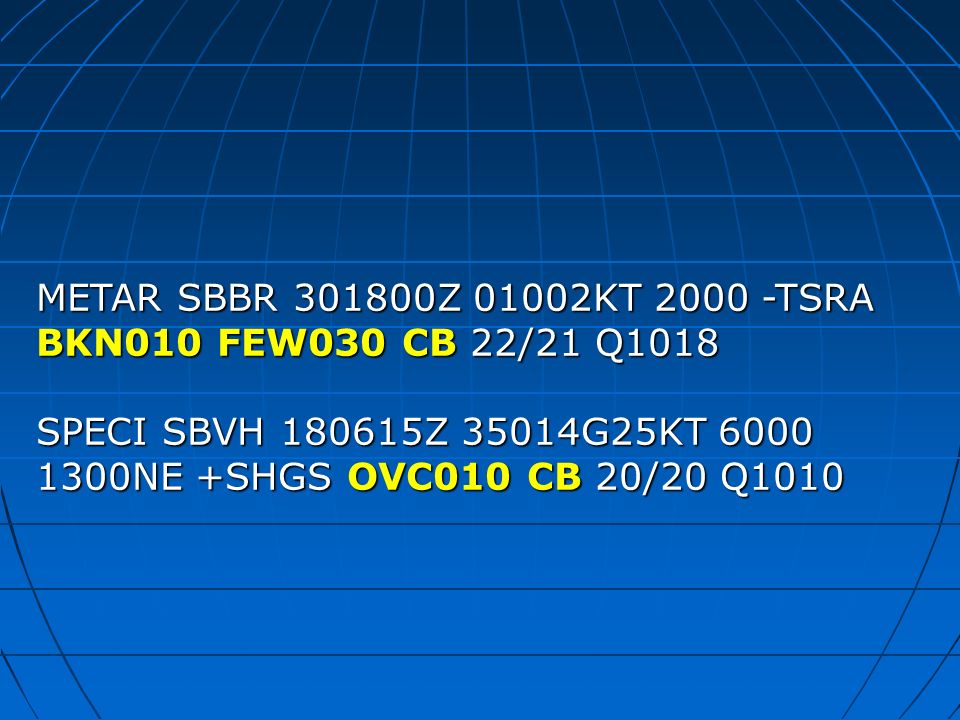

27 METAR SBBR 301800Z 01002KT 2000 -TSRA BKN010 FEW030 CB 22/21 Q1018 SPECI SBVH 180615Z 35014G25KT 6000 1300NE +SHGS OVC010 CB 20/20 Q1010

28 CASOS ESPECIAIS Em estações de montanha, quando ocasionalmente as nuvens podem estar abaixo do nível da estação, utiliza-se 3 barras (III) após o indicador de quantidade. 1 – OVC/// – Significa: Cobertura de nuvens de oito oitavos abaixo do nível da estação. 2 – BKN/// – Significa: Cobertura de nuvens de cinco a sete oitavos abaixo do nível da estação.

29 Quando o céu torna-se obscurecido, devido a fenômenos como nevoas, nevoeiros, precipitações ou tempestades será informada a visibilidade vertical: 1 - VV002 – Significa: Céu obscurecido com visibilidade vertical de 200 ft 2 - VV/// – Significa: Céu obscurecido com visibilidade vertical impossível de ser avaliada.

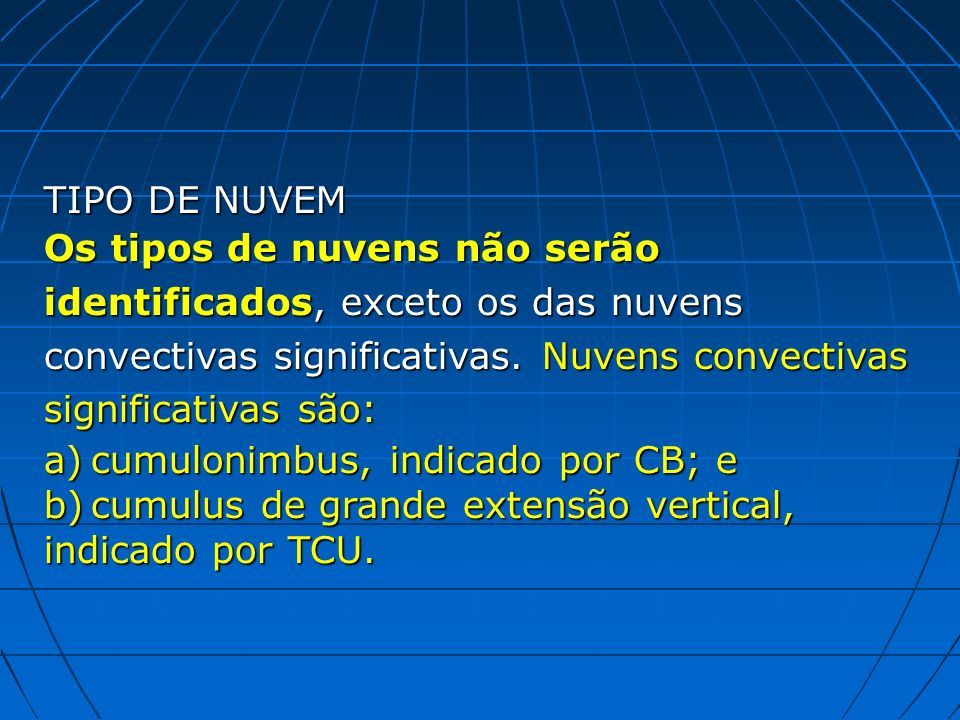

30 TIPO DE NUVEM Os tipos de nuvens não serão identificados, exceto os das nuvens convectivas significativas. Nuvens convectivas significativas são: a)cumulonimbus, indicado por CB; e b)cumulus de grande extensão vertical, indicado por TCU.

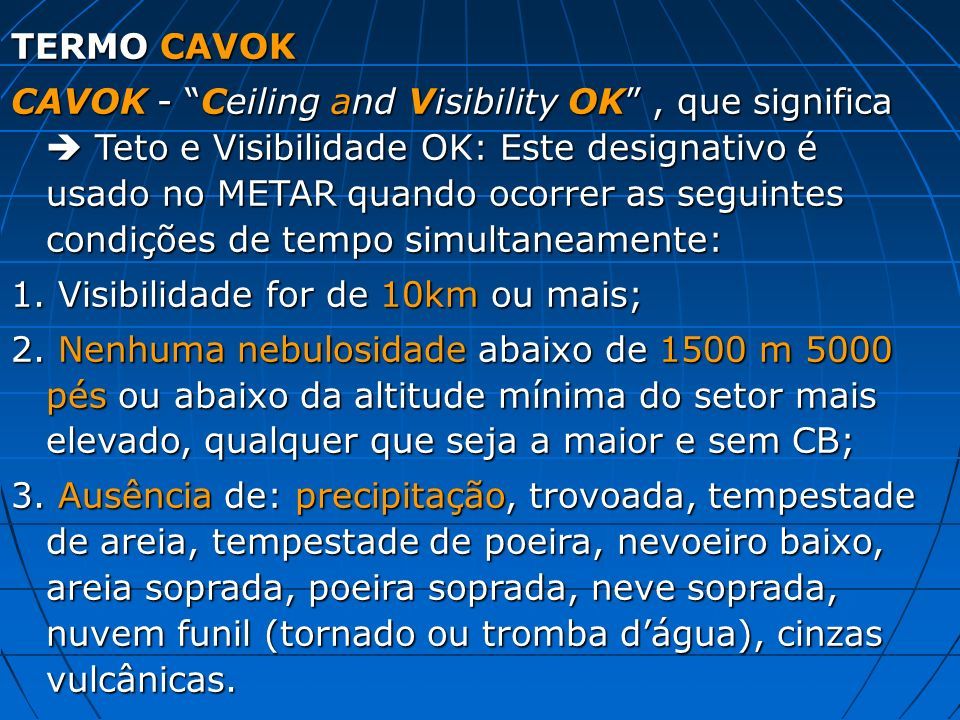

31 TERMO CAVOK CAVOK - “Ceiling and Visibility OK”, que significa  Teto e Visibilidade OK: Este designativo é usado no METAR quando ocorrer as seguintes condições de tempo simultaneamente: 1. Visibilidade for de 10km ou mais; 2. Nenhuma nebulosidade abaixo de 1500 m 5000 pés ou abaixo da altitude mínima do setor mais elevado, qualquer que seja a maior e sem CB; 3. Ausência de: precipitação, trovoada, tempestade de areia, tempestade de poeira, nevoeiro baixo, areia soprada, poeira soprada, neve soprada, nuvem funil (tornado ou tromba d’água), cinzas vulcânicas.

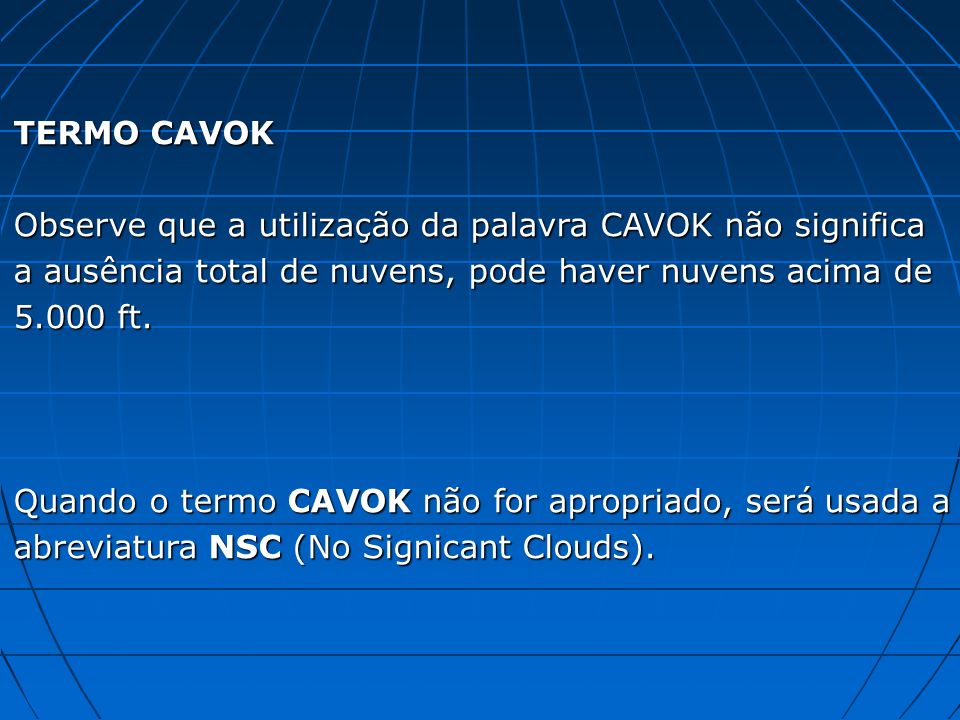

32 TERMO CAVOK Observe que a utilização da palavra CAVOK não significa a ausência total de nuvens, pode haver nuvens acima de 5.000 ft. Quando o termo CAVOK não for apropriado, será usada a abreviatura NSC (No Signicant Clouds).

33 METAR SBVH 160300Z 21004KT CAVOK 22/22 Q1016= METAR SBVH 160400Z 22004KT CAVOK 21/21 Q1015= METAR SBMN 160400Z 15003KT CAVOK 25/24 Q1012= METAR SBMN 160500Z 00000KT CAVOK 25/25 Q1011=

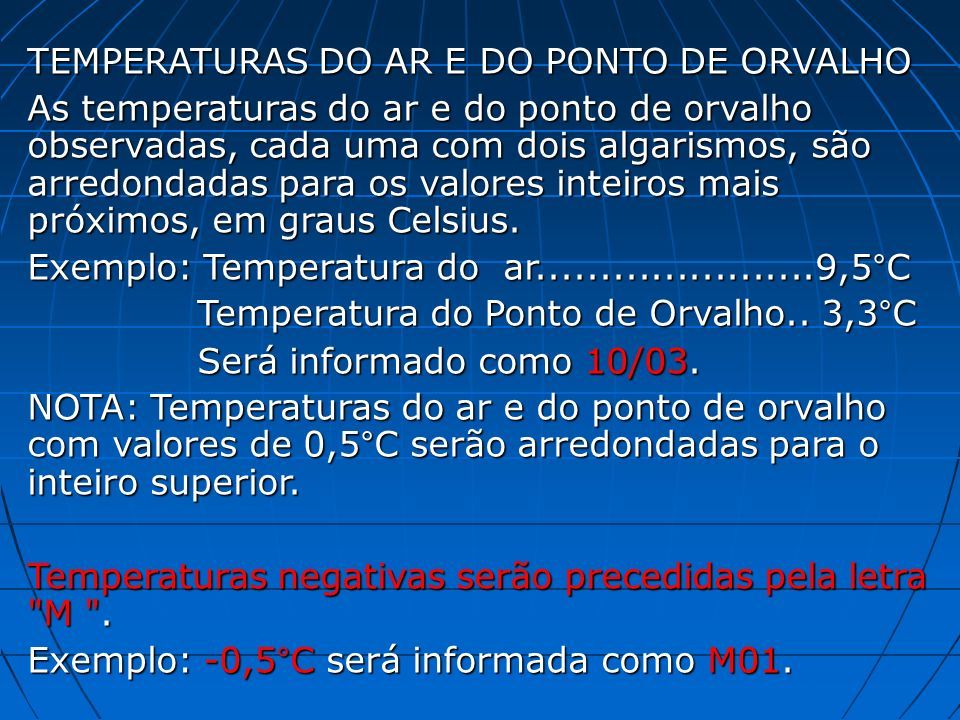

34 TEMPERATURAS DO AR E DO PONTO DE ORVALHO As temperaturas do ar e do ponto de orvalho observadas, cada uma com dois algarismos, são arredondadas para os valores inteiros mais próximos, em graus Celsius. Exemplo: Temperatura do ar......................9,5°C Temperatura do Ponto de Orvalho.. 3,3°C Temperatura do Ponto de Orvalho.. 3,3°C Será informado como 10/03. Será informado como 10/03. NOTA: Temperaturas do ar e do ponto de orvalho com valores de 0,5°C serão arredondadas para o inteiro superior. Temperaturas negativas serão precedidas pela letra "M ". Exemplo: -0,5°C será informada como M01.

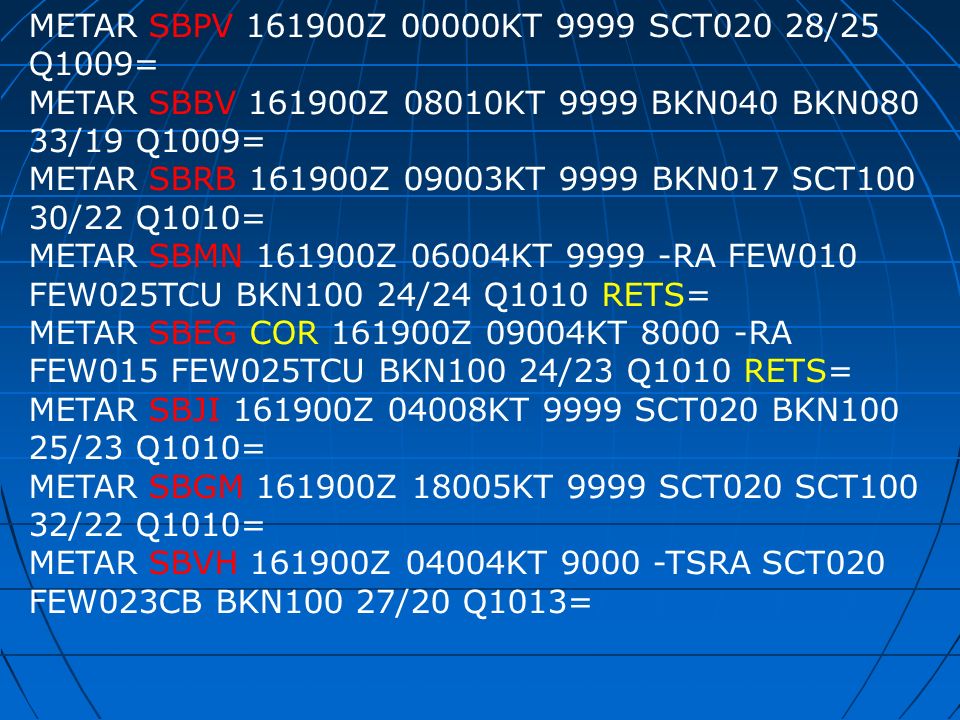

35 METAR SBPV 161900Z 00000KT 9999 SCT020 28/25 Q1009= METAR SBBV 161900Z 08010KT 9999 BKN040 BKN080 33/19 Q1009= METAR SBRB 161900Z 09003KT 9999 BKN017 SCT100 30/22 Q1010= METAR SBMN 161900Z 06004KT 9999 -RA FEW010 FEW025TCU BKN100 24/24 Q1010 RETS= METAR SBEG COR 161900Z 09004KT 8000 -RA FEW015 FEW025TCU BKN100 24/23 Q1010 RETS= METAR SBJI 161900Z 04008KT 9999 SCT020 BKN100 25/23 Q1010= METAR SBGM 161900Z 18005KT 9999 SCT020 SCT100 32/22 Q1010= METAR SBVH 161900Z 04004KT 9000 -TSRA SCT020 FEW023CB BKN100 27/20 Q1013=

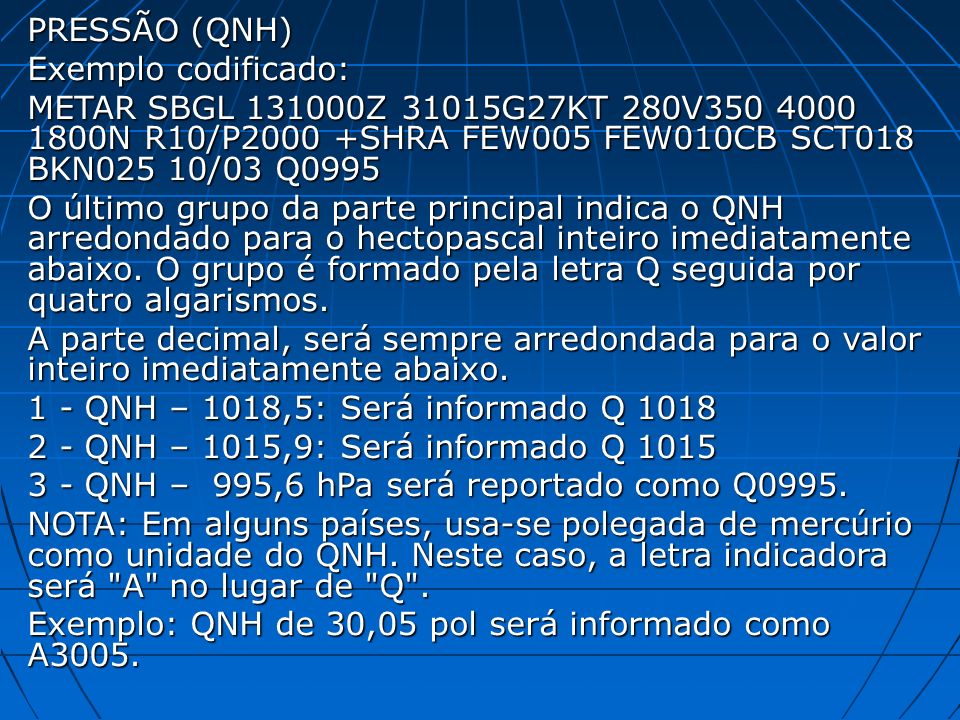

36 PRESSÃO (QNH) Exemplo codificado: METAR SBGL 131000Z 31015G27KT 280V350 4000 1800N R10/P2000 +SHRA FEW005 FEW010CB SCT018 BKN025 10/03 Q0995 O último grupo da parte principal indica o QNH arredondado para o hectopascal inteiro imediatamente abaixo. O grupo é formado pela letra Q seguida por quatro algarismos. A parte decimal, será sempre arredondada para o valor inteiro imediatamente abaixo. 1 - QNH – 1018,5: Será informado Q 1018 2 - QNH – 1015,9: Será informado Q 1015 3 - QNH – 995,6 hPa será reportado como Q0995. NOTA: Em alguns países, usa-se polegada de mercúrio como unidade do QNH. Neste caso, a letra indicadora será "A" no lugar de "Q". Exemplo: QNH de 30,05 pol será informado como A3005.

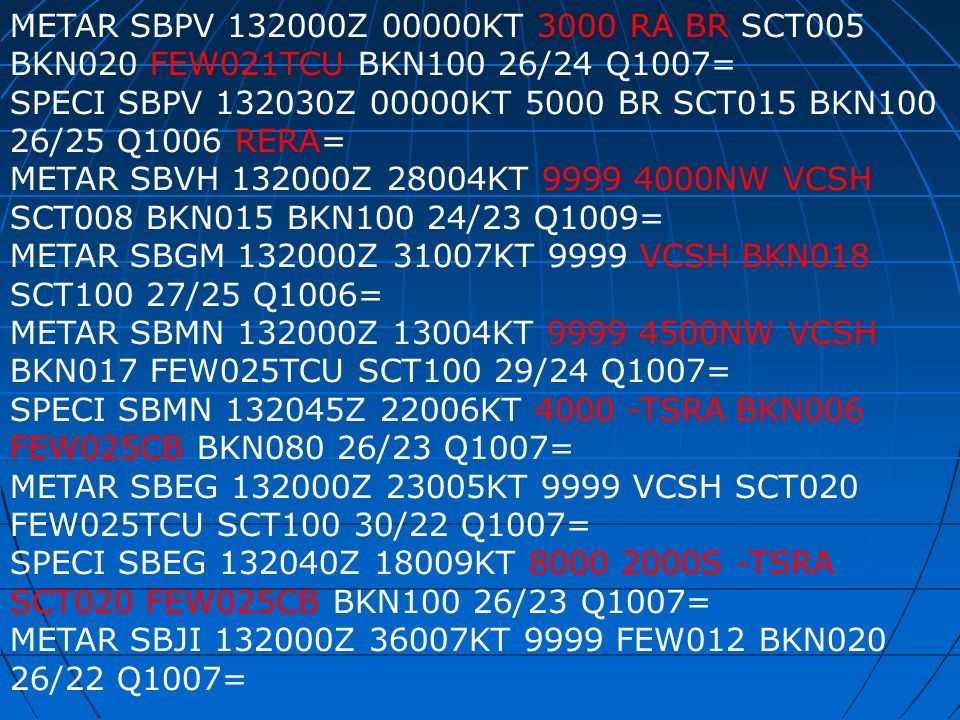

37 METAR SBPV 132000Z 00000KT 3000 RA BR SCT005 BKN020 FEW021TCU BKN100 26/24 Q1007= SPECI SBPV 132030Z 00000KT 5000 BR SCT015 BKN100 26/25 Q1006 RERA= METAR SBVH 132000Z 28004KT 9999 4000NW VCSH SCT008 BKN015 BKN100 24/23 Q1009= METAR SBGM 132000Z 31007KT 9999 VCSH BKN018 SCT100 27/25 Q1006= METAR SBMN 132000Z 13004KT 9999 4500NW VCSH BKN017 FEW025TCU SCT100 29/24 Q1007= SPECI SBMN 132045Z 22006KT 4000 -TSRA BKN006 FEW025CB BKN080 26/23 Q1007= METAR SBEG 132000Z 23005KT 9999 VCSH SCT020 FEW025TCU SCT100 30/22 Q1007= SPECI SBEG 132040Z 18009KT 8000 2000S -TSRA SCT020 FEW025CB BKN100 26/23 Q1007= METAR SBJI 132000Z 36007KT 9999 FEW012 BKN020 26/22 Q1007=

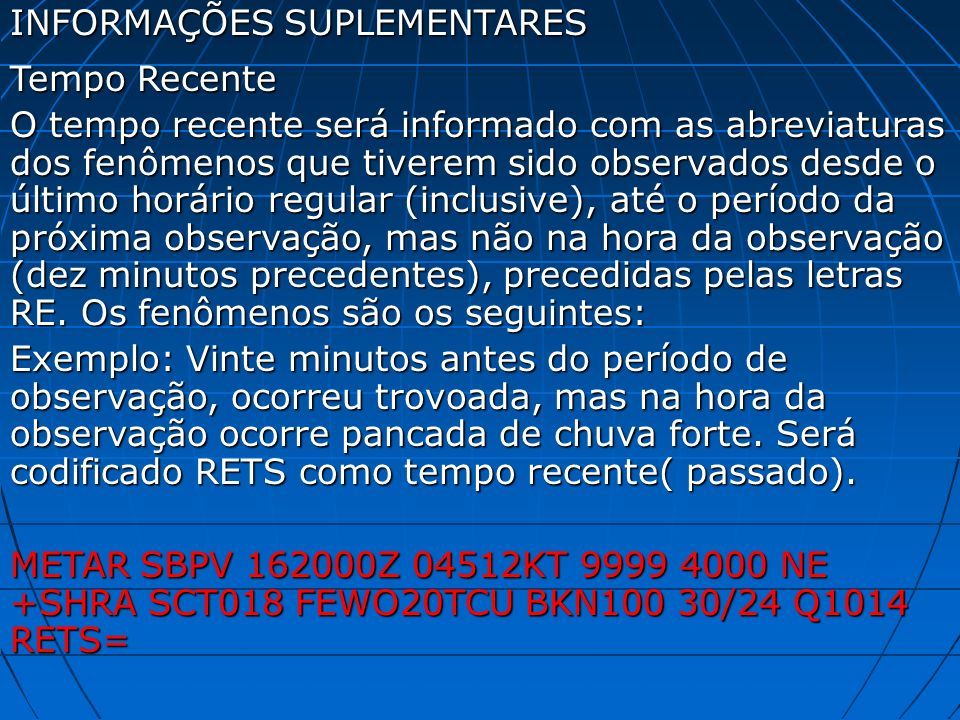

38 INFORMAÇÕES SUPLEMENTARES Tempo Recente O tempo recente será informado com as abreviaturas dos fenômenos que tiverem sido observados desde o último horário regular (inclusive), até o período da próxima observação, mas não na hora da observação (dez minutos precedentes), precedidas pelas letras RE. Os fenômenos são os seguintes: Exemplo: Vinte minutos antes do período de observação, ocorreu trovoada, mas na hora da observação ocorre pancada de chuva forte. Será codificado RETS como tempo recente( passado). METAR SBPV 162000Z 04512KT 9999 4000 NE +SHRA SCT018 FEWO20TCU BKN100 30/24 Q1014 RETS=

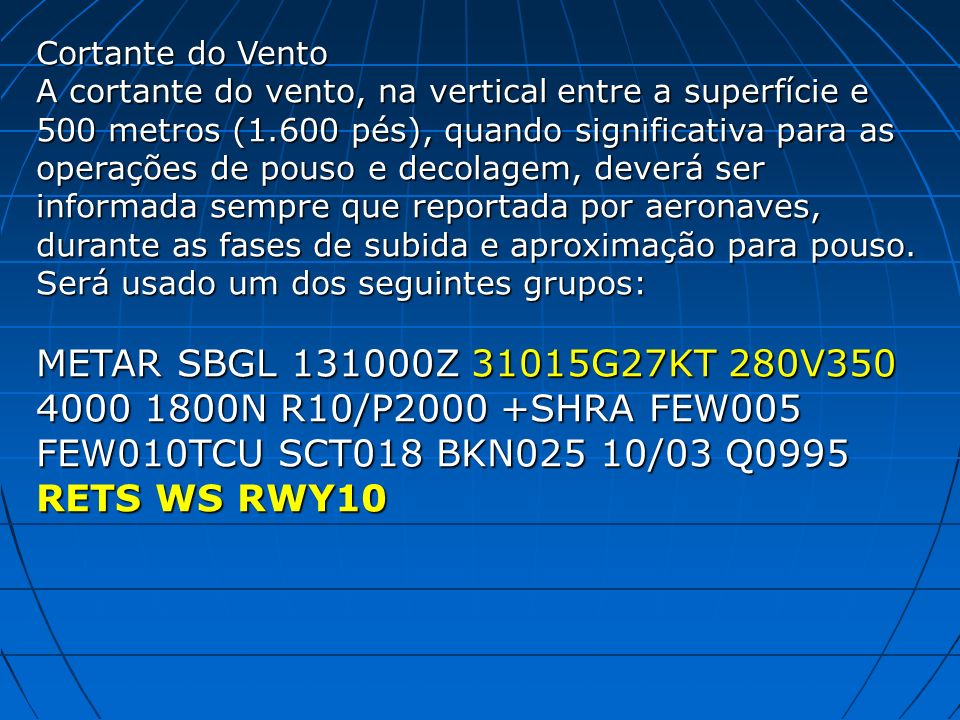

39 Cortante do Vento A cortante do vento, na vertical entre a superfície e 500 metros (1.600 pés), quando significativa para as operações de pouso e decolagem, deverá ser informada sempre que reportada por aeronaves, durante as fases de subida e aproximação para pouso. Será usado um dos seguintes grupos: METAR SBGL 131000Z 31015G27KT 280V350 4000 1800N R10/P2000 +SHRA FEW005 FEW010TCU SCT018 BKN025 10/03 Q0995 RETS WS RWY10

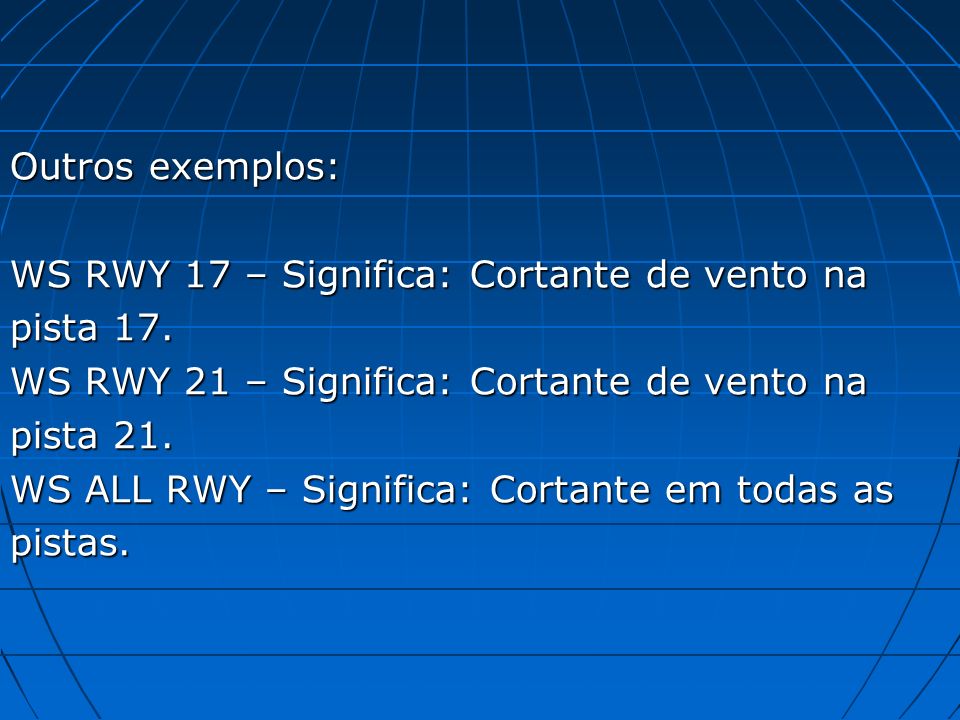

40 Outros exemplos: WS RWY 17 – Significa: Cortante de vento na pista 17. WS RWY 21 – Significa: Cortante de vento na pista 21. WS ALL RWY – Significa: Cortante em todas as pistas.

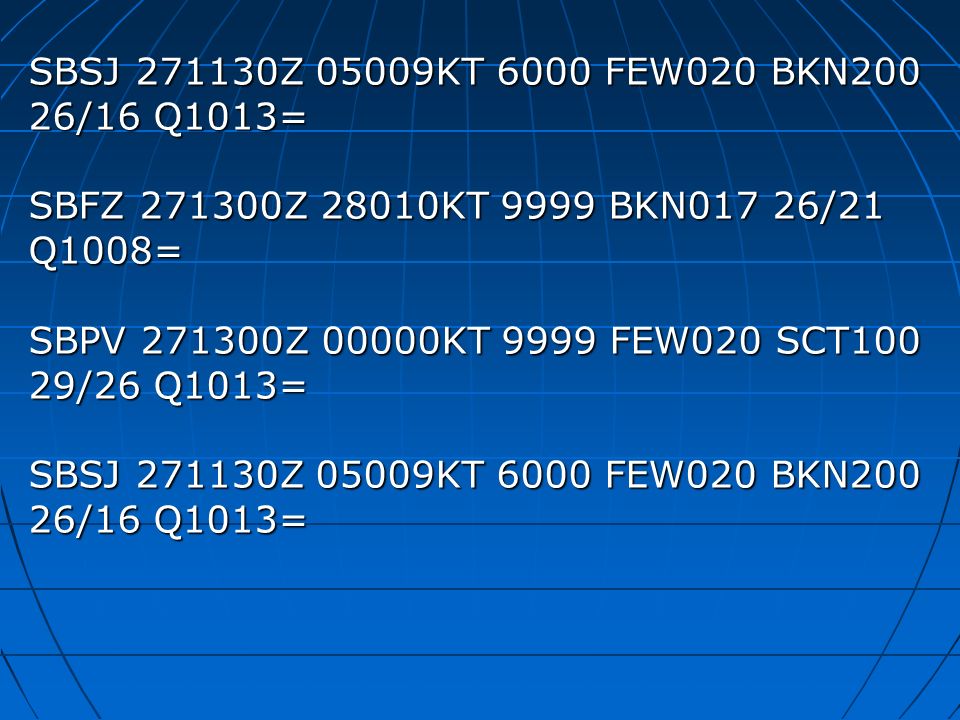

41 SBSJ 271130Z 05009KT 6000 FEW020 BKN200 26/16 Q1013= SBFZ 271300Z 28010KT 9999 BKN017 26/21 Q1008= SBPV 271300Z 00000KT 9999 FEW020 SCT100 29/26 Q1013= SBSJ 271130Z 05009KT 6000 FEW020 BKN200 26/16 Q1013=

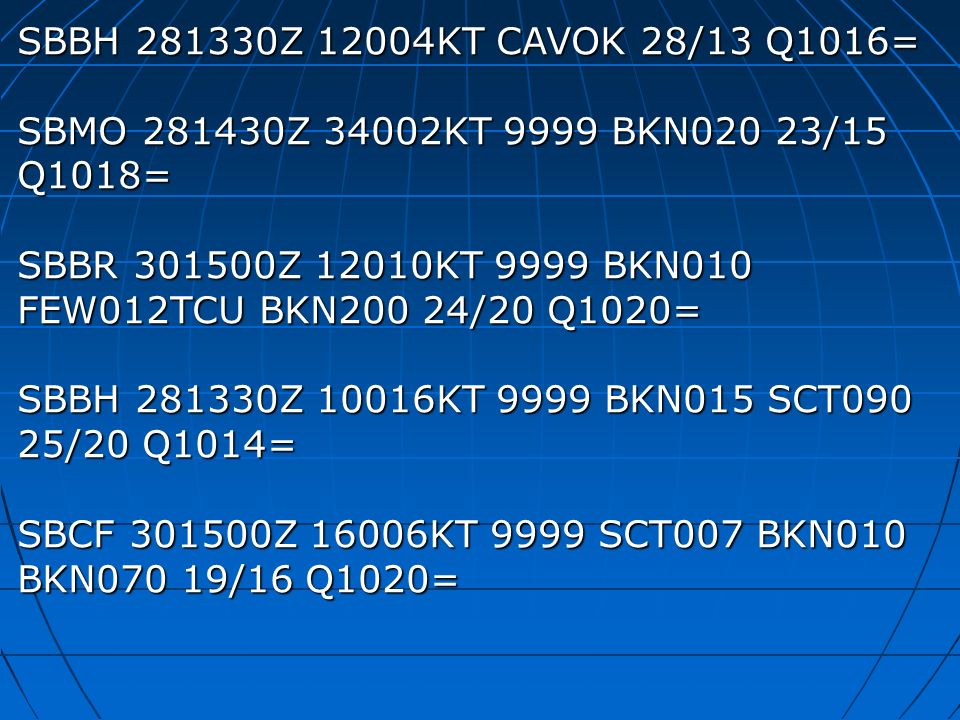

42 SBBH 281330Z 12004KT CAVOK 28/13 Q1016= SBMO 281430Z 34002KT 9999 BKN020 23/15 Q1018= SBBR 301500Z 12010KT 9999 BKN010 FEW012TCU BKN200 24/20 Q1020= SBBH 281330Z 10016KT 9999 BKN015 SCT090 25/20 Q1014= SBCF 301500Z 16006KT 9999 SCT007 BKN010 BKN070 19/16 Q1020=

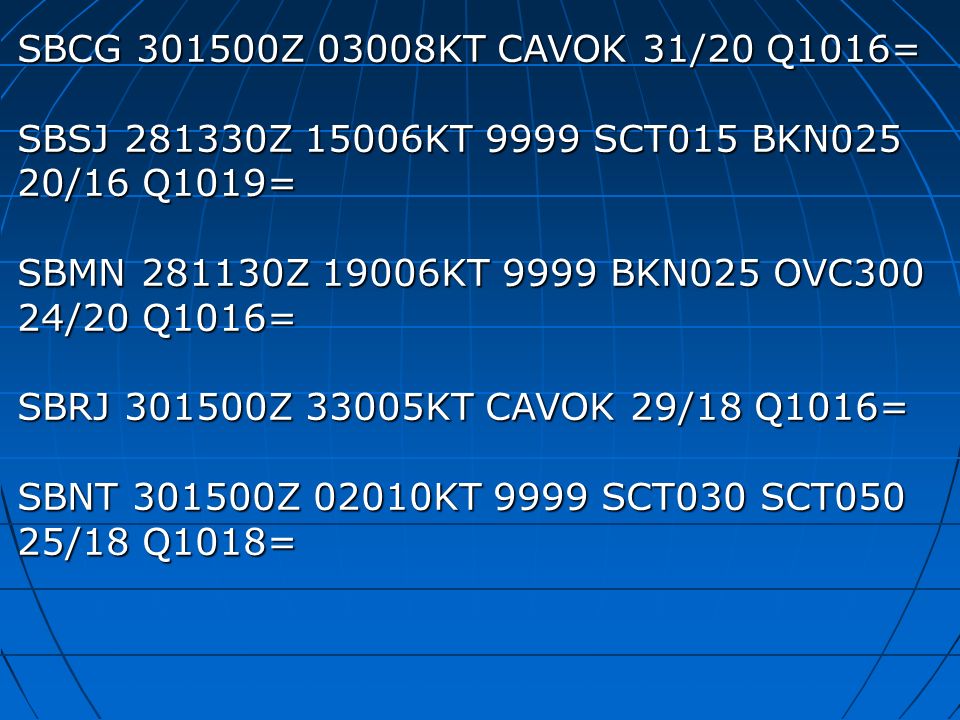

43 SBCG 301500Z 03008KT CAVOK 31/20 Q1016= SBSJ 281330Z 15006KT 9999 SCT015 BKN025 20/16 Q1019= SBMN 281130Z 19006KT 9999 BKN025 OVC300 24/20 Q1016= SBRJ 301500Z 33005KT CAVOK 29/18 Q1016= SBNT 301500Z 02010KT 9999 SCT030 SCT050 25/18 Q1018=

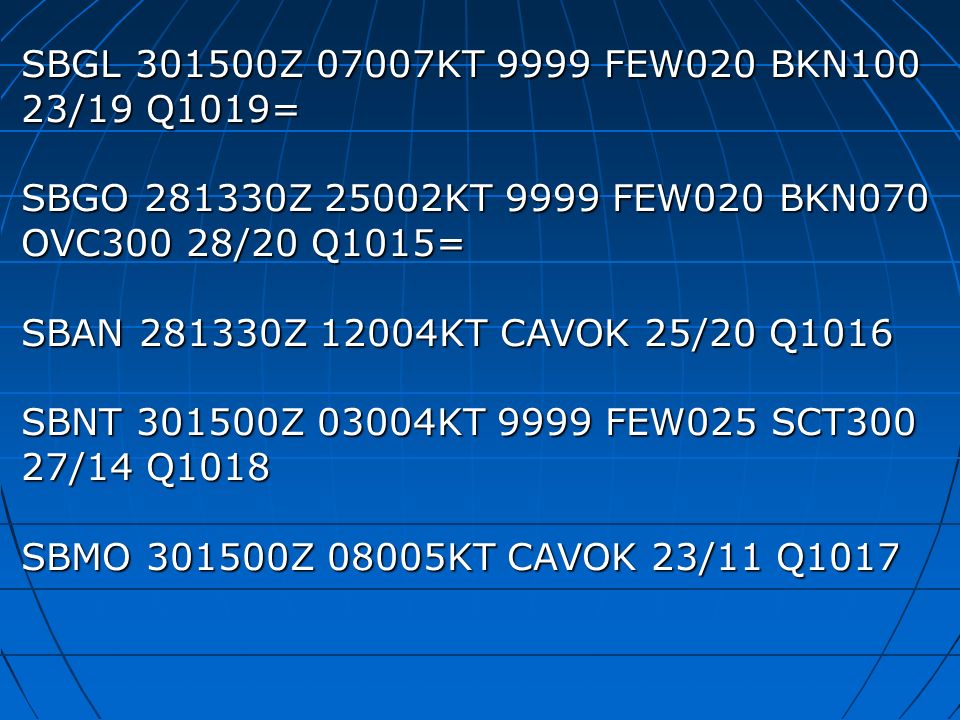

44 SBGL 301500Z 07007KT 9999 FEW020 BKN100 23/19 Q1019= SBGO 281330Z 25002KT 9999 FEW020 BKN070 OVC300 28/20 Q1015= SBAN 281330Z 12004KT CAVOK 25/20 Q1016 SBNT 301500Z 03004KT 9999 FEW025 SCT300 27/14 Q1018 SBMO 301500Z 08005KT CAVOK 23/11 Q1017

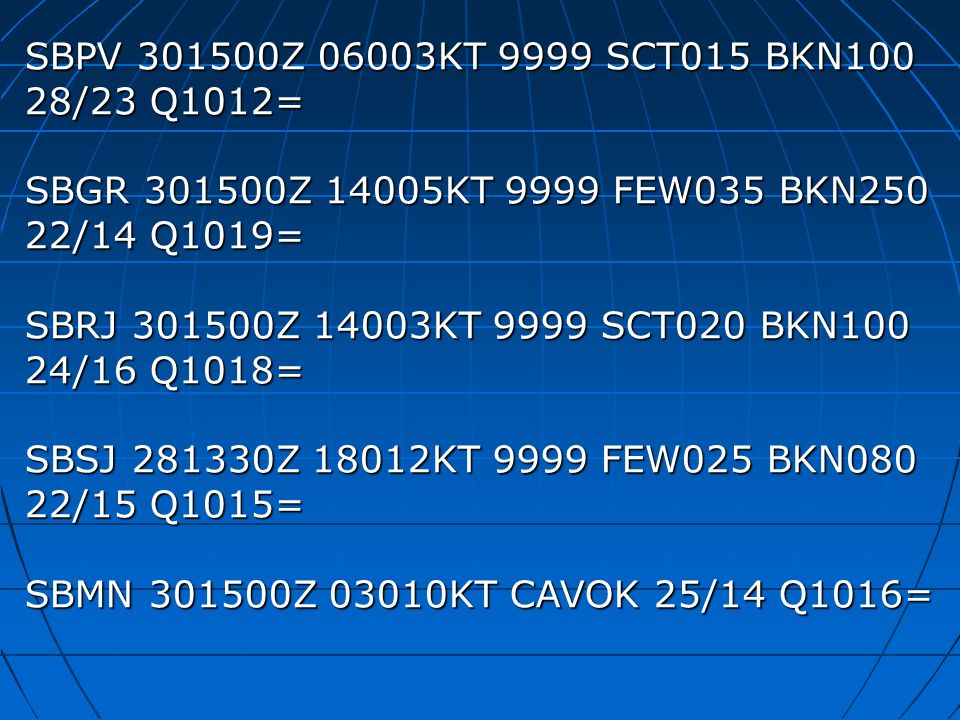

45 SBPV 301500Z 06003KT 9999 SCT015 BKN100 28/23 Q1012= SBGR 301500Z 14005KT 9999 FEW035 BKN250 22/14 Q1019= SBRJ 301500Z 14003KT 9999 SCT020 BKN100 24/16 Q1018= SBSJ 281330Z 18012KT 9999 FEW025 BKN080 22/15 Q1015= SBMN 301500Z 03010KT CAVOK 25/14 Q1016=

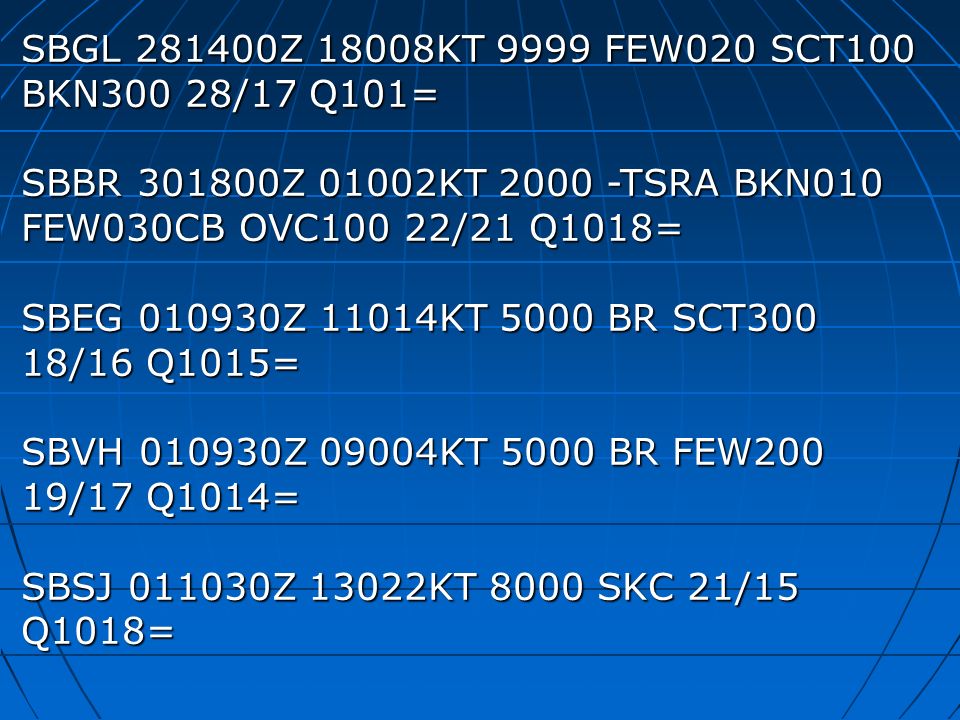

46 SBGL 281400Z 18008KT 9999 FEW020 SCT100 BKN300 28/17 Q101= SBBR 301800Z 01002KT 2000 -TSRA BKN010 FEW030CB OVC100 22/21 Q1018= SBEG 010930Z 11014KT 5000 BR SCT300 18/16 Q1015= SBVH 010930Z 09004KT 5000 BR FEW200 19/17 Q1014= SBSJ 011030Z 13022KT 8000 SKC 21/15 Q1018=

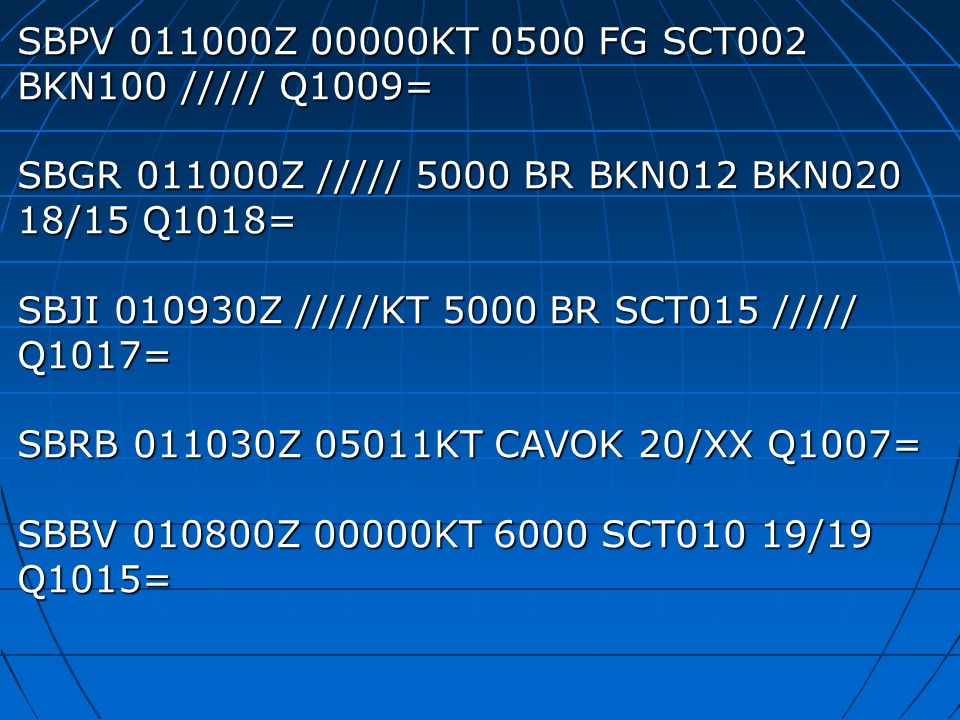

47 SBPV 011000Z 00000KT 0500 FG SCT002 BKN100 ///// Q1009= SBGR 011000Z ///// 5000 BR BKN012 BKN020 18/15 Q1018= SBJI 010930Z /////KT 5000 BR SCT015 ///// Q1017= SBRB 011030Z 05011KT CAVOK 20/XX Q1007= SBBV 010800Z 00000KT 6000 SCT010 19/19 Q1015=

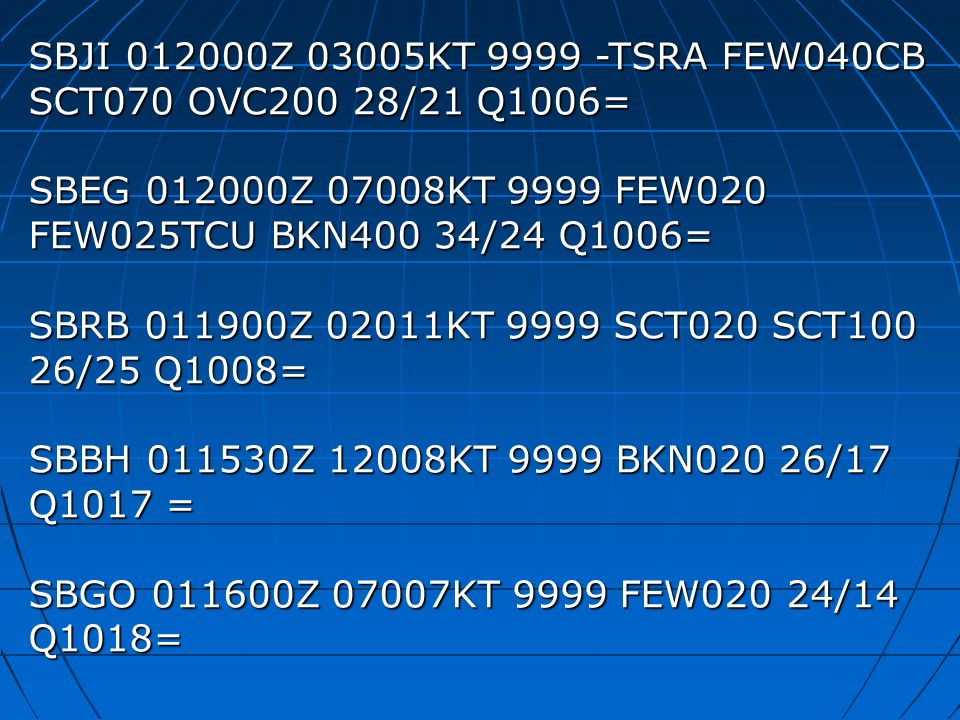

48 SBJI 012000Z 03005KT 9999 -TSRA FEW040CB SCT070 OVC200 28/21 Q1006= SBEG 012000Z 07008KT 9999 FEW020 FEW025TCU BKN400 34/24 Q1006= SBRB 011900Z 02011KT 9999 SCT020 SCT100 26/25 Q1008= SBBH 011530Z 12008KT 9999 BKN020 26/17 Q1017 = SBGO 011600Z 07007KT 9999 FEW020 24/14 Q1018=

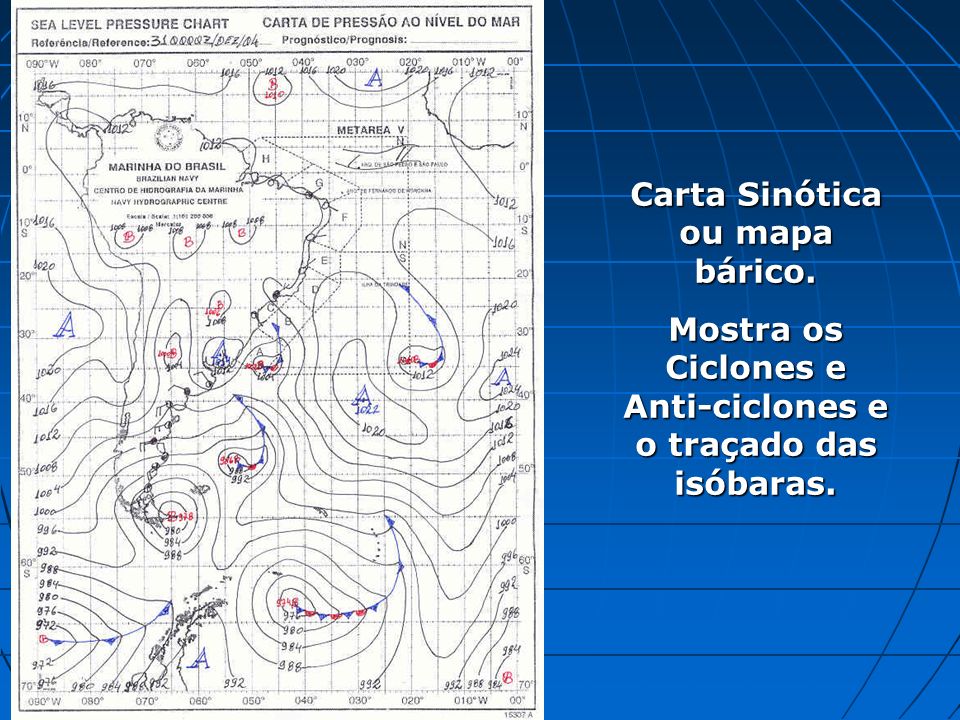

49 Carta Sinótica ou mapa bárico. Mostra os Ciclones e Anti-ciclones e o traçado das isóbaras.

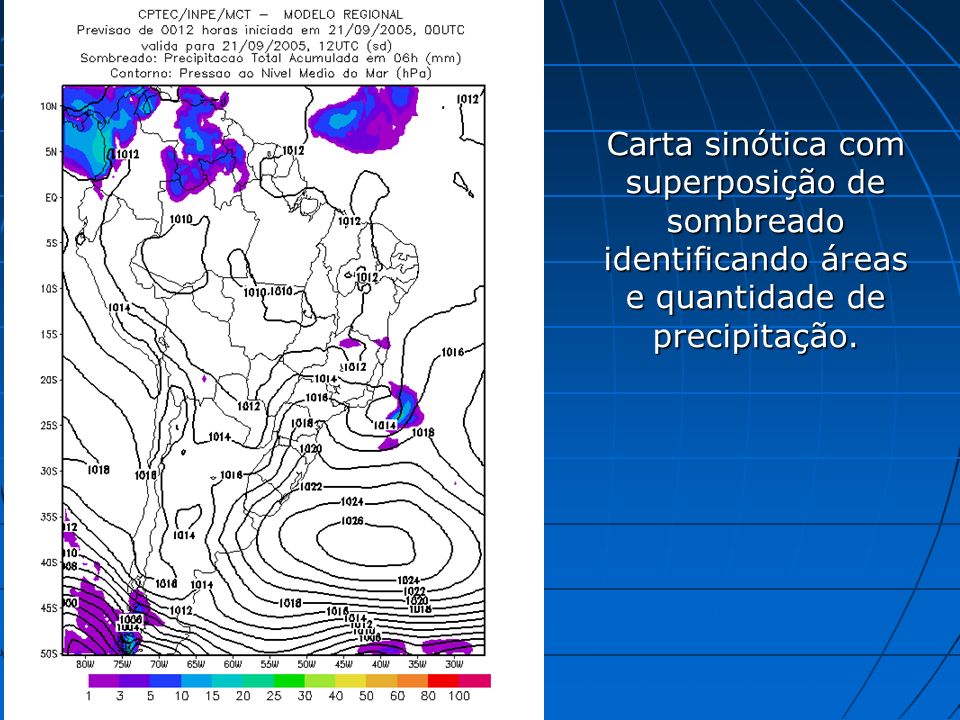

50 Carta sinótica com superposição de sombreado identificando áreas e quantidade de precipitação.

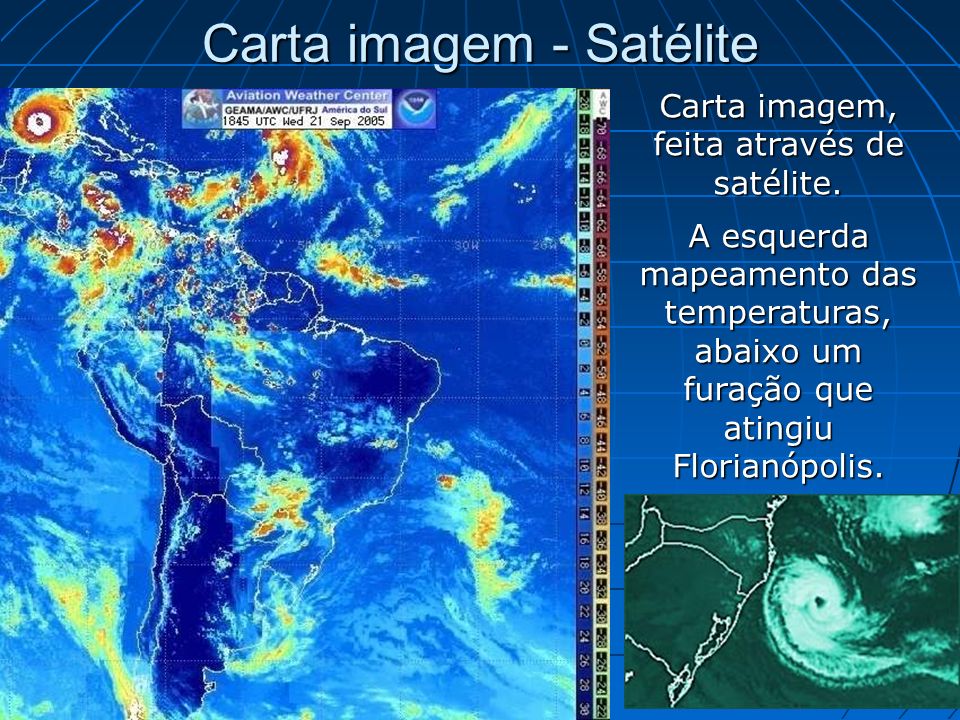

51 Carta imagem - Satélite Carta imagem, feita através de satélite. A esquerda mapeamento das temperaturas, abaixo um furação que atingiu Florianópolis.

52

53

54 Linha de Vieria

55

56

57

58

59

60

61

62

63

64

65

66

67
