1 Memória de Aula 04: Desenvolvimento de Sistemas Introdução a UML Diagramas de Caso de Uso Profª Eliane Costa Santana

2 3)Referenciais Bibliográficos BÁSICAS: GUEDES, Gilleanes T. A. UML 2 - Uma Abordagem Prática. Editora Novatec. BOOCH, Grady; RUMBAUGH, James, JACOBSON, Ivar UML – Guia do Usuário. Editora Campus. Profª Eliane Costa Santana

3 UML – Unified Modeling Language Desenvolvida por Grady Booch, James Rumbaugh, e Ivar Jacobson que são conhecidos como "os três amigos“ A UMLé a junção de três metodologias: Booch, OMT e OOSE/Objectory Profª Eliane Costa Santana

4 UML – Unified Modeling Language VersãoAnoPrincipais Fatos Ocorridos. UML 0.81995Lançamento do primeiro esboço da UML. UML 0.91996Integração de Jacobson à equipe da Rational Software, e seu método OOSE à expansão do escopo da UML; formação de um consórcio de empresas, com o objetivo de apoiar a definição da UML. UML 1.01997A UML foi submetida como candidata a linguagem-padrão de modelagem à OMG (Object Management Group, uma entidade de padronização estabelecida pela indústria de software). UML 1.11997Expansão do consórcio formado por empresas para apoiar a definição da UML, e aceitação da UML pela OMG. UML 1.21998Revisões e novas padronizações UML 1.31998Revisões e novas padronizações UML 1.4, 1.51999Revisões e novas padronizações UML 2.02000 a 2003Várias novidades em relação as versões anteriores UML 2.02005Versão oficial adotada pelo OMG (http://www.omg.org/) Profª Eliane Costa Santana

5 UML – Unified Modeling Language A UML não é uma linguagem, mas sim uma família de linguagens gráficas para modelar e construir sistemas – Inclui modelos para diferentes fases de desenvolvimento A UML foi pensada para o desenvolvimento de sistemas orientado a objetos, mas é independente da linguagem de programação a utilizar – Permite explorar o paradigma orientado a objetos Profª Eliane Costa Santana

6 UML – Unified Modeling Language UML não é uma metodologia – Não diz quem deve fazer o quê, quando e como A UML possibilita a trabalhar em diferentes níveis de abstração facilitando a comunicação e a análise Profª Eliane Costa Santana

7 UML – Unified Modeling Language A UML não é um processo de desenvolvimento de software, mas pode ser utilizada em diferentes processos A UML é suportada por ferramentas : – Rational Rose (IBM), Together (Borland), Visual Paradigm, Poseidon, Jude, Umbrela, etc.... Profª Eliane Costa Santana

8 O que a UML não é Uma linguagem de programação visual e sim uma linguagem para modelagem visual A UML não é um processo de desenvolvimento de software, mas pode e deve ser aplicado a um Profª Eliane Costa Santana

9 Objetivos da UML Auxiliar engenheiros de software a definir características do software como: – Requisitos – Comportamentos – Estrutura lógica – Dinâmica dos processos – Necessidades físicas – Etc... Profª Eliane Costa Santana

10 Propósitos da UML A UML é uma linguagem destinada a: – Documentar – Visualizar – Especificar – Construir Profª Eliane Costa Santana

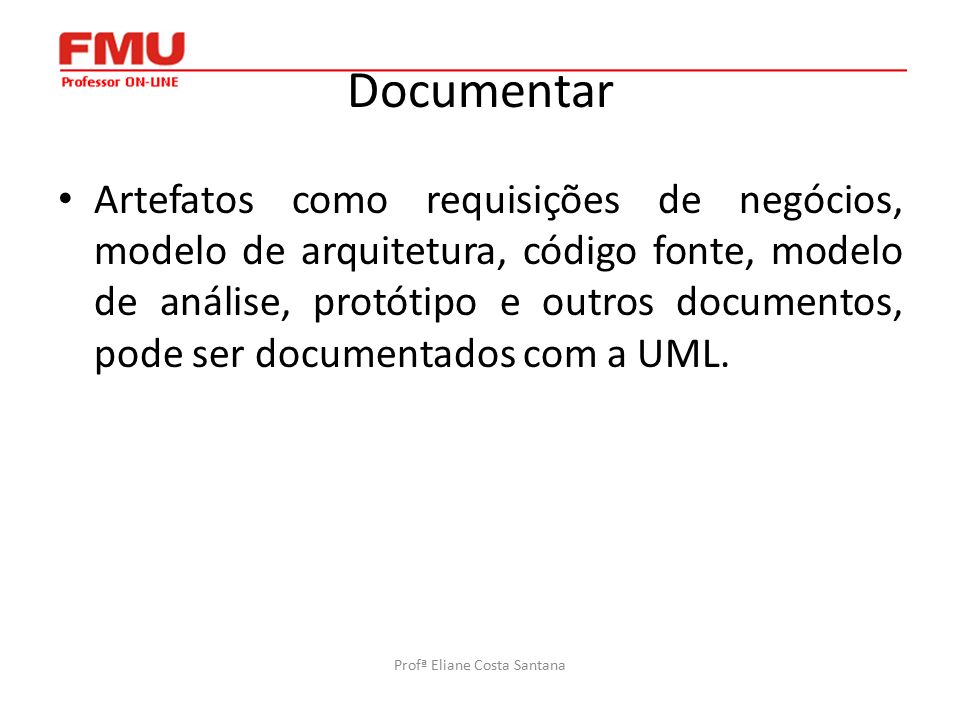

11 Documentar Artefatos como requisições de negócios, modelo de arquitetura, código fonte, modelo de análise, protótipo e outros documentos, pode ser documentados com a UML. Profª Eliane Costa Santana

12 Visualizar No processo de desenvolvimento de sistemas, é quase impossível a visualização de toda a sua estrutura sem um modelo que o represente. Dessa forma, a UML disponibiliza símbolos gráficos para a representação de artefatos de software Profª Eliane Costa Santana

13 Especificar Especificar significa: construir modelos precisos, sem ambigüidades e completos. A UML atende todos os requisitos de especificação dentro de um processo, desde a fase de análise até a fase de testes e implementação do sistema concluído

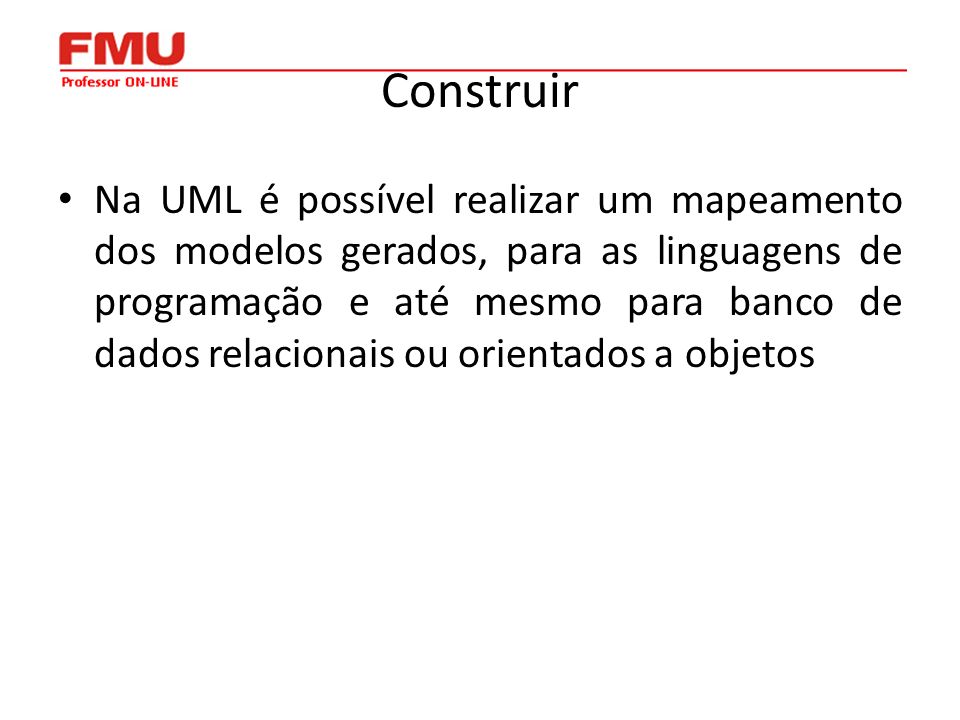

14 Construir Na UML é possível realizar um mapeamento dos modelos gerados, para as linguagens de programação e até mesmo para banco de dados relacionais ou orientados a objetos

15 Diagramas da UML Por que tantos diagramas??? – Fornecer múltiplas visões do sistema a ser modelado, analisando-o e modelando-o sob diversos aspectos. – Procurar atingir a completitude da modelagem, permitindo que cada diagrama complete o outro.

16 Diagramas da UML (continuação) Por que tantos diagramas??? – Cada diagrama da UML analisa o sistema, ou parte dele, sob uma determinada ótica. – A utilização de vários diagramas permite que falhas sejam descobertas, diminuindo a possibilidade da ocorrência de erros futuros.

17 Diagrama na UML Um diagrama é a apresentação gráfica de um conjunto de elementos, geralmente representados como gráficos de vértice (itens) e arcos (relacionamentos) (Booch, et al). Um diagrama constitui uma projeção de um determinado sistema.

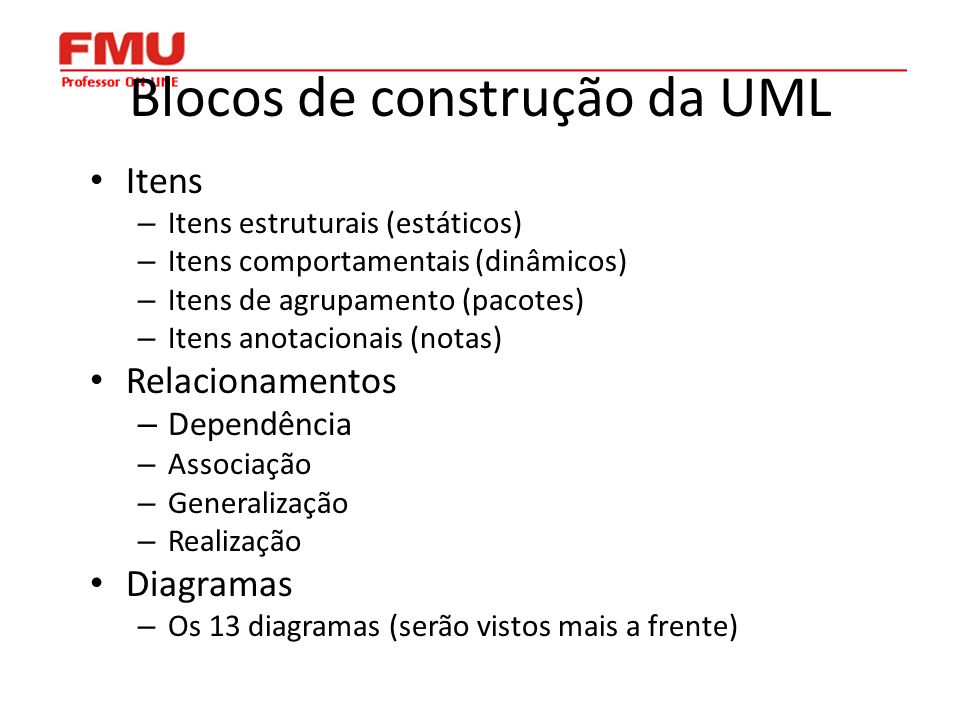

18 Blocos de construção da UML Itens – Itens estruturais (estáticos) – Itens comportamentais (dinâmicos) – Itens de agrupamento (pacotes) – Itens anotacionais (notas) Relacionamentos – Dependência – Associação – Generalização – Realização Diagramas – Os 13 diagramas (serão vistos mais a frente)

19 Itens Os itens são blocos de construção da modelagem orientada a objetos. Existem quatro tipos de itens na UML. São eles: – Itens estruturais (estáticos): representam a estrutura do modelo, elementos conceituais e físicos (classes, colaborações, caso de uso, etc.) – Itens comportamentais (dinâmicos): definem o comportamento do modelo (interações e estados dos objetos)

20 Itens (continuação) Os itens são blocos de construção da modelagem orientada a objetos. Existem quatro tipos de itens na UML. São eles: – Itens de agrupamento (pacotes): são partes organizacionais da UML. – Itens anotacionais (notas): são as partes explicativas da modelo na UML (comentário e observações de esclarecimentos no modelo

21 Itens estruturais (estáticos) São partes estáticas do modelo, representando elementos conceituais ou físicos. Ex: classe Caso de uso

22 Itens Comportamentais (dinâmicos) Os itens dinâmicos representam as partes de um sistema que possam ter alguma alteração. Ex: Mensagem

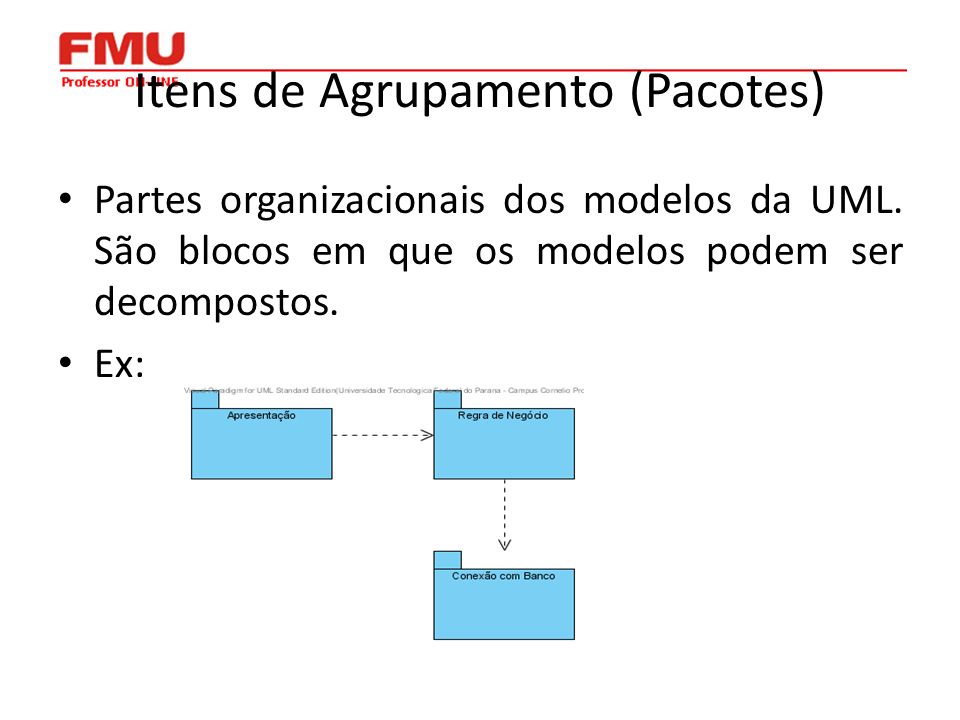

23 Itens de Agrupamento (Pacotes) Partes organizacionais dos modelos da UML. São blocos em que os modelos podem ser decompostos. Ex:

24 Itens Anotacionais (Notas) São partes explicativas dos modelos. São comentários, incluídos pra descrever, esclarecer e fazer alguma observação sobre qualquer elemento do modelo. Ex:

25 Relacionamentos na UML Associação Generalização Dependência Realização

26 Relacionamento Associação Associação: relacionamento estrutural entre classes que descreve um conjunto de ligações, em que as ligações são conexões entre objetos que são instâncias das classes Ex:

27 Relacionamento e Generalização Generalização: é um relacionamento de especialização/generalização, no qual os objetos dos elementos especializados (filhos) são substituíveis por objetos do elemento generalizado (os pais). Desta maneira, os filhos compartilham a estrutura e o comportamento dos pais (herança). Ex:

28 Relacionamentos Dependência Dependência: é um relacionamento semântico entre itens, nos quais a alteração de um (o item independente) pode afetar a semântica do outro (o item dependente) Ex:

29 Relacionamento de Realização Relacionamento especial que mistura características dos relacionamentos de generalização e dependência, utilizada no Diagrama de Classes por identificar classes que executam funções para as classes que representam interfaces. Ex:

30 Diagramas da UML 2.0 1.Diagrama de Caso de Uso 2.Diagrama de Classe 3.Diagrama de Objetos 4.Diagrama de Estrutura Composta 5.Diagrama de Seqüência 6.Diagrama de Colaborações (Comunicação na UML 2.0) 7.Diagrama de Gráfico de Estados (Máquina de Estados na UML 2.0) 8.Diagrama de atividades 9.Diagrama de componentes 10.Diagrama de implantação 11.Diagrama de Pacotes 12.Diagrama de Interação Geral 13.Diagrama de Tempo UML 2.0

31 Síntese Geral dos Diagramas – UML 2.0 Diagrama Diagrama Estrutural (estáticos)Diagrama Comportamental (dinâmicos) Diagrama de Classes Diagrama de Objetos Diagrama de Implantação Diagrama de Caso de Uso Diagrama de Atividades Diagrama de Máquina de Estados Diagrama de Estrutura Composta Diagrama de Componentes Diagrama de Pacotes Diagrama de Interação Diagrama de Seqüência Diagrama Interação Geral Diagrama de Comunicação Diagrama de Tempo

32 Diagramas de Caso de Uso Apresenta uma visão externa das funcionalidades que o sistema deverá oferecer aos usuários. Auxilia para a compreensão dos requisitos do sistema, ajudando a especificar, visualizar e documentar as características, funções e serviços do sistema desejados pelo usuário. Tenta identificar os tipos de usuários que irão interagir com o sistema, quais papéis esses usuários irão assumir e quais funções um usuário especifico poderá requisitar. O diagrama de Casos de Uso concentra-se em dois itens principais: atores e casos de uso. Prof. Eliane Costa Santana

33 Atores Representam os papéis desempenhados pelos diversos usuários que poderão utilizar, de alguma maneira, os serviços e funções do sistema; pode representar algum hardware especial ou mesmo outro software que interaja com o software. Prof. Eliane Costa Santana

34 Casos de Uso Referem-se aos serviços tarefas ou funcionalidades que podem ser utilizados de alguma maneira pelos atores que interagem com o sistema. São classificados como: – Casos de Uso primários – Casos de Uso secundários Prof. Eliane Costa Santana

35 Documentação de Casos de Uso Descrever a função em linhas gerais do caso de uso, quais atores interagem com ele, quais etapas devem ser executadas pelo ator e pelo sistema para que o caso de uso execute sua função, quais parâmetros devem ser fornecidos e quais restrições e validações o caso de uso deve ter. Prof. Eliane Costa Santana

36 Sugestão de como documentar o caso de uso Prof. Eliane Costa Santana

37 Associações Representam as interações ou relacionamentos entre os atores que fazem parte do diagrama, entre atores e casos de uso ou os relacionamentos entre casos de uso e outros casos de uso. Os relacionamentos entre casos de uso recebem nomes como inclusão, extensão e generalização. Prof. Eliane Costa Santana No exemplo o Ator Cliente utiliza a funcionalidade de Abrir Conta, representada pelo caso de uso, e que a informação trafega nas duas direções.

38 Generalização/Especialização É uma forma de associação entre casos de uso na qual existem dois ou mais casos de uso com características semelhantes, apresentando pequenas diferenças entre si. Define-se um caso de uso geral que descreve as características compartilhadas por todos os casos de uso em questão e então relacioná- lo com os outros casos de uso envolvidos, cuja documentação conterá apenas as características especificas de cada um. Prof. Eliane Costa Santana

39 Exemplo 1 Nesse exemplo há três opções de abertura de conta muito semelhantes entre si: abertura de conta comum, abertura de conta especial e abertura de conta poupança, cada uma representado por um caso de uso diferente. Prof. Eliane Costa Santana

40 Exemplo 2 O relacionamento de generalização/especialização pode ser aplicado sobre atores. Nesse exemplo existe um ator geral chamado Pessoa e dois atores especializados chamados respectivamente Pessoa Física e Pessoa Jurídica. Prof. Eliane Costa Santana

41 Inclusão Costuma ser utilizada quando existe um cenário, situação ou rotina comum a mais de um caso de uso, a documentação dessa rotina é colocada em um caso de uso especifico para que outros casos de uso utilizem esse serviço, evitando-se descrever a mesma sequência de passos em vários casos de uso. Os relacionamentos de inclusão indicam uma obrigatoriedade. É representada por uma reta tracejada contendo uma seta em uma de suas extremidades, a qual aponta para o caso de uso incluído no caso de uso posicionado na outra extremidade da reta. Prof. Eliane Costa Santana

42 Exemplo 3 Nesse exemplo sempre que um saque ou depósito ocorrer deve ser registrado para fins de histórico bancário. Prof. Eliane Costa Santana

43 Exemplo 4 Nesse outro exemplo, o cliente pode solicitar a visualização de seu carrinho sempre que quiser, mas no momento em que decidir concluir o pedido, obrigatoriamente deverá verificar ainda uma vez os livros por ele escolhidos e fornecer ainda uma última confirmação. Prof. Eliane Costa Santana

44 Extensão São utilizadas para descrever cenários opcionais de um caso de uso, casos de usos estendidos descrevem cenários que apenas ocorrerão em uma situação especifica se determinada condição for satisfeita. Prof. Eliane Costa Santana

45 Exemplo 5 Um caso de uso pode ter muitos relacionamentos de extensão, esse exemplo de extensão refere-se ao processo de encerramento de conta do sistema de controle bancário. Prof. Eliane Costa Santana

46 Restrições em Associações de Extensão Restrições são compostas por um texto entre chaves e utilizadas para definir validações, consistências, condições etc., que devem ser aplicadas a um determinado componente ou situação. Prof. Eliane Costa Santana

47 Pontos de Extensão Um ponto de extensão identifica um ponto no comportamento de um caso de uso a partir do qual esse comportamento poderá ser estendido pelo comportamento de outro caso de uso, se a condição para que isso ocorra for satisfeita. Prof. Eliane Costa Santana

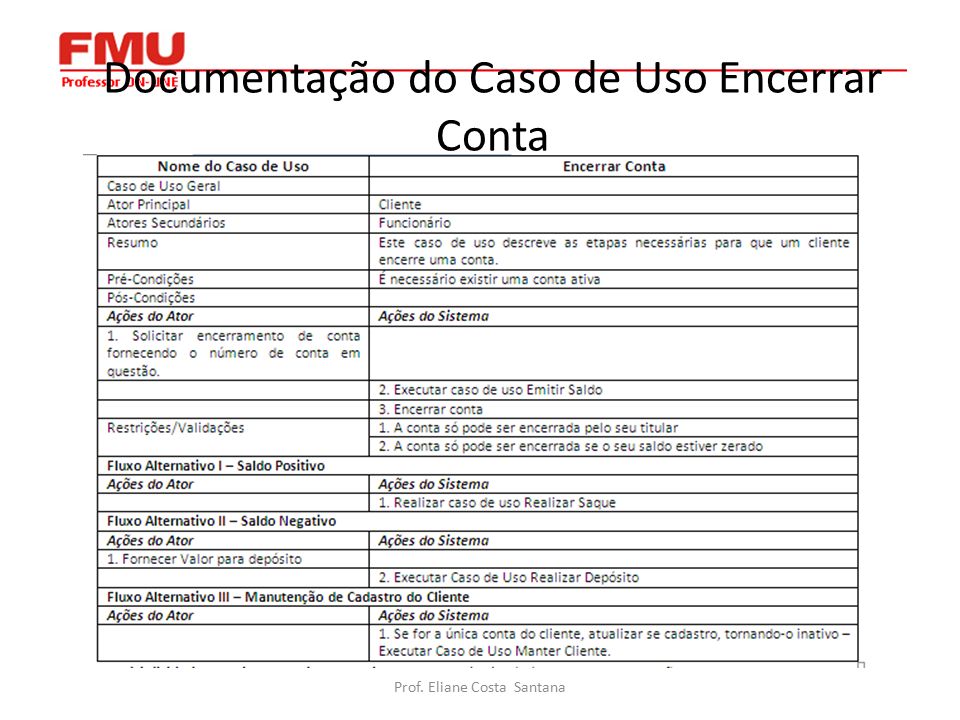

48 Documentação do Caso de Uso Encerrar Conta Prof. Eliane Costa Santana

49 Multiplicidade no Diagrama de Casos de Uso A multiplicidade em uma associação entre um ator e um caso de uso basicamente especifica o número de vezes que o ator pode utilizar um determinado caso de uso. Prof. Eliane Costa Santana

50 Fronteira do Sistema Identifica um classificador que contém um conjunto de casos de uso; permite identificar um subsistema ou mesmo um sistema completo, além de destacar o que está contido no sistema e o que não está. Prof. Eliane Costa Santana

51 Estereótipos Possibilitam certo grau de extensibilidade aos componentes ou associações da UML, além de permitir a identificação de componentes ou associações que, embora semelhantes aos outros, tenham alguma característica que os diferenciem, dando-lhes mais destaque no diagrama. Prof. Eliane Costa Santana
