Prof. Dr. José Luiz Miotto

Apresentação em tema: "Prof. Dr. José Luiz Miotto"— Transcrição da apresentação:

1 Prof. Dr. José Luiz Miotto
Universidade Estadual de Maringá – UEM Departamento de Engenharia Civil – DEC AGLOMERANTES Prof. Dr. José Luiz Miotto Março de 2010

2 GESSO Aglomerante de pega rápida Obtenção:
Desidratação total ou parcial da gipsita Gipsita = sulfato de cálcio hidratado com duas moléculas de água

3 GESSO Extração das rochas de jazidas Britadas Trituradas
Queimadas em fornos Aglomerante de baixo consumo energético → < 300 oC (CaSO4 + 2H2O) + calor = 150 oC → (CaSO4 + ½ H2O) gesso rápido (pega rápida) (CaSO4 + 2H2O) oC < calor < 300 oC → CaSO4 gesso anidro solúvel (pega lenta)

4 GESSO Velocidade de endurecimento da pasta depende:
Temperatura e tempo de calcinação Finura Quantidade da água de amassamento Presença de impurezas e aditivos Resistência à tração da pasta de gesso → 0,7 a 3,5 MPa Resistência à compressão da pasta de gesso → 5 a 15 MPa

5 Pastas e argamassas de gesso:
Aderem bem ao tijolo, pedra e ferro Não aderem na madeira Não podem ser utilizados em exteriores, pois são solúveis em água A plasticidade da pasta fresca e a lisura da superfície endurecida são propriedades importantes

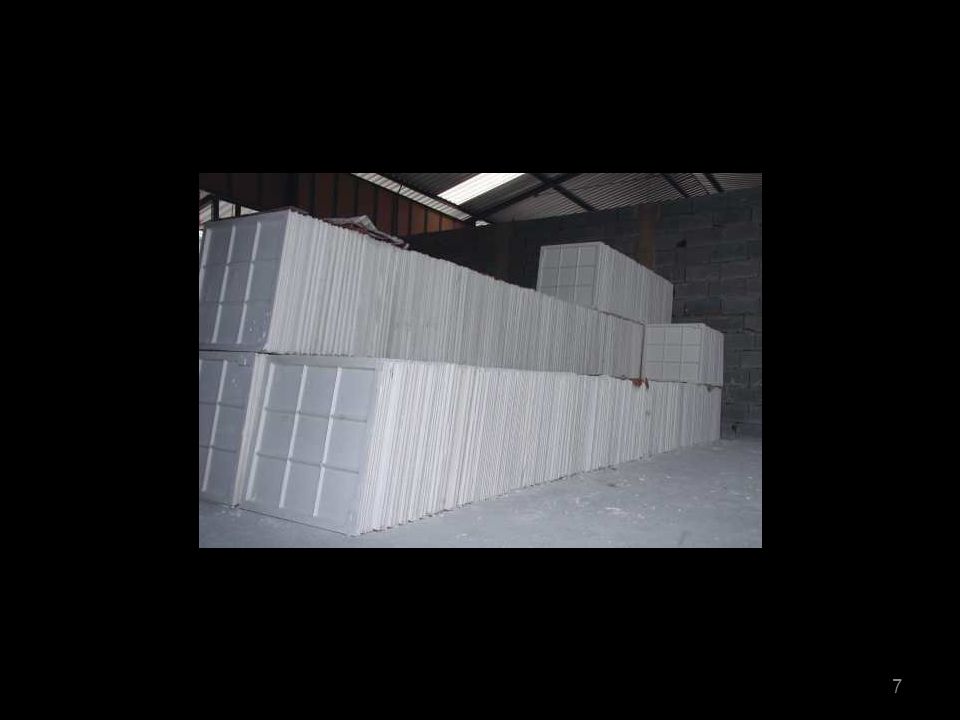

6 APLICAÇÕES DO GESSO

7

8 Necessidade de juntas de dilatação

9

10

11

12

13

14

15

16

17 Pó fino com propriedades aglutinantes
CIMENTO PORTLAND Pó fino com propriedades aglutinantes Aglomerante hidráulico Inventado em 1824 pelo construtor inglês Joseph Aspdin Cimento Portland devido à semelhança de cor com pedras provenientes da ilha de Portland

18 CIMENTO PORTLAND Matérias-primas: Calcário

19 CIMENTO PORTLAND Matérias-primas: Argila

20 CIMENTO PORTLAND Fabricação

21 CIMENTO PORTLAND Fabricação

22 CIMENTO PORTLAND Calcário + Argila Forno rotativo 1.450 oC Clínquer

23 CIMENTO PORTLAND

24 CIMENTO PORTLAND Clínquer → essência do cimento Calcário Argila CaCO3
SiO2 Al2O3 Fe2O3 etc. Silicatos e aluminatos Silicato bicálcico 2CaO.SiO (C2S) Silicato tricálcico 3CaO.SiO (C3S) Aluminato tricálcico 3CaO.Al2O (C3A) Ferro aluminato tretracálcico 4CaO.Al2O3.Fe2O3 (C4AF)

25 CIMENTO PORTLAND Argila
Silicatos complexos essencialmente constituídas de silicato de alumínio hidratado, geralmente contendo ferro, potássio, magnésio e outros SiO2 → 52 a 68% Al2O3 → 9 a 25% Fe2O3 → 4 a 9% CaO K2O → 0,1 a 7% Na2O 25

26 Teores médios dos componentes do cimento
CIMENTO PORTLAND Teores médios dos componentes do cimento 26

27 Comportamento mecânico dos componentes
CIMENTO PORTLAND Comportamento mecânico dos componentes 27

28 Aluminato tricálcico (C3A) → ganhos de resistência no primeiro dia
CIMENTO PORTLAND Contribuições Silicato tricálcico (C3S) → maior responsável pela resistência mecânica em todas as idades Silicato bicálcico (C2S) → maior responsável pelo ganho de resistência mecânica em idades mais avançadas Aluminato tricálcico (C3A) → ganhos de resistência no primeiro dia Silicato tricálcico (C3S) e Aluminato tricálcico (C3A) → contribuem para a liberação do calor de hidratação devido ao ganho de resistência que apresentam no 1º dia 28

29 Gesso → função de regular o tempo de pega do cimento
CIMENTO PORTLAND Adições Gesso → função de regular o tempo de pega do cimento Escória de alto-forno → subproduto obtido durante a produção do ferro-gusa, que contribui para a melhoria da durabilidade e resistência a agentes químicos 29

30 CIMENTO PORTLAND Adições
Pozolanas → rochas vulcânicas, certos tipos de argilas queimadas a elevadas temperaturas e derivados da queima do carvão mineral (cinzas volantes), conferem maior impermeabilidade às misturas com o cimento 30

31 CIMENTO PORTLAND Adições
Materiais carbonáticos → minerais moídos e calcinados, que contribuem para tornar a mistura mais trabalhável (lubrificante de partículas) A adição mineral interage química e fisicamente com os produtos da hidratação do clínquer, modificando a microestrutura da pasta 31

32 TIPOS DE CIMENTO PORTLAND
Diferenças baseiam-se nas adições Modificam características e propriedades Influem nos usos e aplicações Tipos Classes 32
