Apresentação em tema: "A partida compensadora ou chave compensadora é utilizada para partidas sob cargas de motores de indução trifásicos com rotor em."— Transcrição da apresentação:

1

2

3

4

5

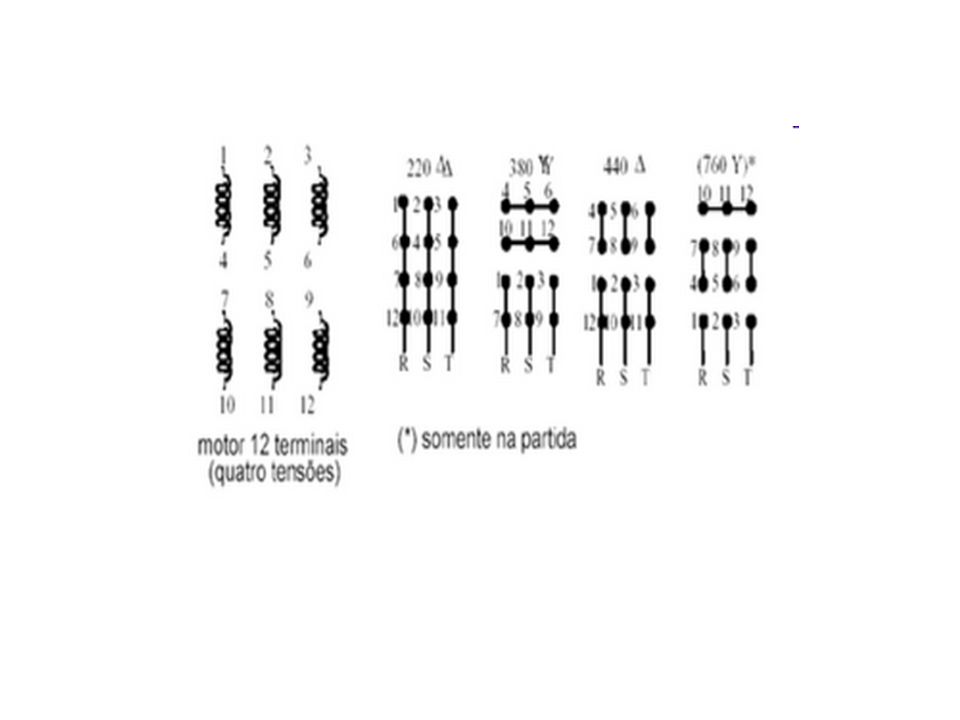

6

7

8

9

10

11

12

13 A partida compensadora ou chave compensadora é utilizada para partidas sob cargas de motores de indução trifásicos com rotor em curto-circuito, onde a chave estrela-triângulo é inadequada. A norma prevê a utilização desta chave para motores, cuja potência seja maior ou igual a 15 CV. Esta chave reduz a corrente de arranque, evitando sobrecarregar a linha de alimentação. Deixa, porém, o motor com conjugado suficiente para a partida.

14 A tensão na chave compensadora é reduzida através de um autotransformador trifásico que possui geralmente taps de 50%, 65 % e 80% da tensão nominal.

15 Historicamente, a retificação controlada de potência apareceu com o desenvolvimento da válvula a gás e posteriormente com o desenvolvimento dos semicondutores de potência. O elemento mais representativo da família dos semicondutores controlados de potência é o tiristor (SCR).

16 Os circuitos retificadores controlados constituem a principal aplicação dos tiristores em conversores estáticos. Esses circuitos possuem uma vasta aplicação industrial, com grande gama de especificações na alimentação de dispositivos de baixa até médio-alta potência, como por exemplo, no acionamento de motores de corrente contínua, no acionamento de locomotivas, etc.

17

18

19

20 O DIAC, ou DIode for Alternating Current, é um gatilho bidirecional, ou diodo que conduz corrente apenas após a tensão de disparo ser atingida, e pára de conduzir quando a corrente elétrica cai abaixo de um valor característico, chamada de corrente de corte. Este comportamento é o mesmo nas duas direções de condução de corrente. A tensão de disparo é por volta dos 30 volts para a maioria destes dispositivos. Este comportamento é de certa forma similar, porém mais precisamente controlado e ocorrendo em menor valor, ao comportamento de uma lâmpada de neon. diodovolts lâmpada de neon

21 Um TRIAC, ou Triode for Alternating Current é um componente eletrônico equivalente a dois retificadores controlados de silício (SCR/tiristores) ligados em antiparalelo e com o terminal de disparo gate ligados juntos. Este tipo de ligação resulta em uma chave eletrónica bidirecional que pode conduzir a corrente elétrica nos dois sentidos. O TRIAC faz parte da família de tiristores.componente eletrônicoretificadores controlados de silíciotiristorescorrente elétricafamíliatiristores Um TRIAC pode ser disparado tanto por uma corrente positiva quanto negativa aplicada no terminal de disparo (gate). Uma vez disparado, o dispositivo continua a conduzir até que a corrente elétrica caia abaixo do valor de corte, como o valor da tensão final da metade do ciclo de uma corrente alternada. Isto torna o TRIAC um conveniente dispositivo de controle para circuitos de corrente alternada ou C.A, que permite acionar grandes potências com circuitos acionados por correntes da ordem de miliampere.correnteterminal dispositivocorte corrente alternada miliampere

22 O nome IGBT, é uma sigla de origem na Língua Inglesa e significa Insulated Gate Bipolar Transistor ou, em Português Transistor Bipolar de Porta Isolada. O IGBT é um semicondutor de potência que alia as características de chaveamento dos transistores bipolares com a alta impedância dos MOSFETs apresentando baixa tensão de saturação e alta capacidade de corrente. O IGBT destaca-se por possuir alta eficiência e rápido chaveamento. Atualmente é muito utilizado em equipamentos modernos como carros elétricos ou híbridos, trens, aparelhos de ar condicionado e fontes chaveadas de alta potência. Devido a seu projeto que permite rápido chaveamento (liga/desliga), encontra aplicação também em amplificadores e geradores que necessitam sintetizar formas de onda complexa através de PWM e filtros passa-baixa.semicondutortransistores bipolaresimpedânciaMOSFETscorrentecarros elétricoshíbridosar condicionadofontes chaveadasamplificadoresgeradoresPWM

23 O transistor é um componente eletrônico que começou a popularizar-se na década de 1950, tendo sido o principal responsável pela revolução da eletrônica na década de São utilizados principalmente como amplificadores e interruptores de sinais elétricos. O termo vem de transfer resistor (resistor/resistência de transferência), como era conhecido pelos seus inventores.componente eletrônico década de 1950eletrônicadécada de 1960

24 O transístor de silício e germânio foi inventado nos Laboratórios da Bell Telephone por Bardeen e Brattain em 1947 e, inicialmente, demonstrado em 23 de Dezembro de 1948, por John Bardeen, Walter Houser Brattain e William Bradford Shockley, que foram laureados com o Nobel de Física em Ironicamente, eles pretendiam fabricar um transistor de efeito de campo (FET) idealizado por Julius Edgar Lilienfeld antes de 1925, mas acabaram por descobrir uma amplificação da corrente no ponto de contato do transistor. Isto evoluiu posteriormente para converter-se no transistor de junção bipolar (BJT). O objetivo do projeto era criar um dispositivo compacto e barato para substituir as válvulas termoiônicas usadas nos sistemas telefônicos da época.23 de Dezembro1948John BardeenWalter Houser BrattainWilliam Bradford ShockleyNobel de Física válvulas termoiônicas

25 Os transistores bipolares passaram, então, a ser incorporados a diversas aplicações, tais como aparelhos auditivos, seguidos rapidamente por rádios transistorizados. Mas a indústria norte-americana não adotou imediatamente o transistor nos equipamentos eletrônicos de consumo, preferindo continuar a usar as válvulas termoiônicas, cuja tecnologia era amplamente dominada. Foi por meio de produtos japoneses, notadamente os rádios portáteis fabricados pela Sony, que o transistor passou a ser adotado em escala mundial. Não houve muitas mudanças até então.válvulas termoiônicasSony

26

27 A grande vantagem dos transistores em relação às válvulas foi demonstrada em 1958, quando Jack Kilby, da Texas Instruments, desenvolveu o primeiro circuito integrado, consistindo de um transistor, três resistores e um capacitor, implementando um oscilador simples. A partir daí, via-se a possibilidade de criação de circuitos mais complexos, utilizando integração de componentes. Isto marcou uma transição na história dos transistores, que deixaram de ser vistos como substitutos das válvulas e passaram a ser encarados como dispositivos que possibilitam a criação de circuitos complexos, integrados.

28 O primeiro processador de 8 bits (Intel 8008) usava tecnologia PMOS e tinha freqüência de 0,2 MHz. Ano de fabricação: abril/1972 – 3500 transistores com 10 um ou nm, com uma tensão de trabalho de 5 V;Intel 8008PMOS 10 anos depois, a Intel lançou o 80286, com freqüências de 6, 10 e 12 MHz, fabricado com tecnologia CMOS – transistores 1,5 um ou 1500 nm, com uma tensão de trabalho de 5 V;80286CMOS O Pentium 4, lançado em janeiro de 2002, trabalha com freqüências de 1300 a 4000 MHz, com 55 milhões de transistores CMOS 130 nm. A série de chips Radeon 2000, por exemplo, atinge os 500 milhões de transistores, chegando à casa dos 40 nm.Pentium 4CMOS A Placa de vídeo da AMD Radeon HD 6870, lançada em outubro de 2010, trabalha com freqüências de 900Mhz na GPU, 4200Mhz de frequência de Memória GDDR5 interface 256Bits, atinge os 1,7 Bilhões de transistores, com processo de fabricação de 40 nm e um Core de 255 mm2.Radeon HD 6870

29 O transistor é considerado por muitos uma das maiores descobertas ou invenções da história moderna, tendo tornado possível a revolução dos computadores e equipamentos eletrônicos. A chave da importância do transistor na sociedade moderna é sua possibilidade de ser produzido em enormes quantidades usando técnicas simples, resultando preços irrisórios. É conveniente salientar que é praticamente impossível serem encontrados circuitos integrados que não possuam, internamente, centenas, milhares ou mesmo milhões de transistores, juntamente com outros componentes como resistências e condensadores. Por exemplo, o microprocessador Cell do console Playstation 3 tem aproximadamente 234 milhões de transistores, usando uma arquitetura de fabricação de 45 nanômetros, ou seja, a porta de controle de cada transistor tem apenas 45 milionésimos de um milímetro.circuitos integradoscondensadores CellPlaystation 3 Seu baixo custo permitiu que se transformasse num componente quase universal para tarefas não- mecânicas. Visto que um dispositivo comum, como um refrigerador, usaria um dispositivo mecânico para o controle, hoje é freqüente e muito mais barato usar um microprocessador contendo alguns milhões de transistores e um programa de computador apropriado para realizar a mesma tarefa. Os transistores, hoje em dia, têm substituído quase todos os dispositivos eletromecânicos, a maioria dos sistemas de controle, e aparecem em grandes quantidades em tudo que envolva eletrônica, desde os computadores aos carros.microprocessador Seu custo tem sido crucial no crescente movimento para digitalizar toda a informação. Com os computadores transistorizados a oferecer a habilidade de encontrar e ordenar rapidamente informações digitais, mais e mais esforços foram postos em tornar toda a informação digital. Hoje, quase todos os meios na sociedade moderna são fornecidos em formato digital, convertidos e apresentados por computadores. Formas analógicas comuns de informação, tais como a televisão ou os jornais, gastam a maioria do seu tempo com informação digital, sendo convertida no formato tradicional apenas numa pequena fração de tempo.televisão

30 O transistor MOSFET (acrônimo de Metal Oxide Semiconductor Field Effect Transistor, ou transistor de efeito de campo metal - óxido - semicondutor), é, de longe, o tipo mais comum de transístores de efeito de campo em circuitos tanto digitais quanto analógicos. Seu princípio básico foi proposto pela primeira vez por Julius Edgar Lilienfeld, em 1925.transístores de efeito de campo digitaisanalógicos Julius Edgar Lilienfeld

31 A palavra "metal" no nome é um anacronismo vindo dos primeiros chips, onde as comportas (gates) eram de metal. Os chips modernos usam comportas de polissilício, mas ainda são chamados de MOSFETs. Um MOSFET é composto de um canal de material semicondutor de tipo N ou de tipo P e é chamado respectivamente de NMOSFET ou PMOSFET. Geralmente o semicondutor escolhido é o silício, mas alguns fabricantes, principalmente a IBM, começaram a usar uma mistura de silício e germânio (SiGe) nos canais dos MOSFETs. Infelizmente muitos semicondutores com melhores propriedades elétricas do que o silício, tais como o arsenieto de gálio, não formam bons óxidos nas comportas e portanto não são adequados para os MOSFETs. O IGFET é um termo relacionado que significa Insulated-Gate Field Effect Transistor, e é quase sinônimo de MOSFET, embora ele possa se referir a um FET com comporta isolada por um isolante não óxido.semicondutorIBMsilíciogermâniogálio óxidosisolante

32
