1 Projeto de Processo e Dispositivos SUPREM e PISCES

2 Programas de CAD Simulação de processo: - SUPREM Simulação de dispositivos: - PISCES Reduz tempo de ajuste experimental e custo.

3 Fig.1

4 SUPREM Modelos de etapas de processo: –oxidação –difusão –implantação de íons –deposição de filmes: CVD e PVD –etching

5 SUPREM - cont. Descreve a estrutura em uma rede de pontos Resolve as equações dos modelos das etapas, versus parâmetros do processo: tempo, temperatura, ambiente, etc. Pode ser uni-, bi- ou tridimensional. Obtém-se a descrição física da estrutura do dispositivo.

6

7

8

9 Exemplo CCS1 Arquivo de entrada 1 dim –ver apostíla

10

11 Exemplo CCS2 Arquivo de entrada 2 dim. –Ver na apostíla.

12

13 PISCES Simula dispositivos Entrada: descrição da estrutura física e polarização do dispositivo. Resolve as equações básicas de semicondutores: Poisson e Continuidade.

14

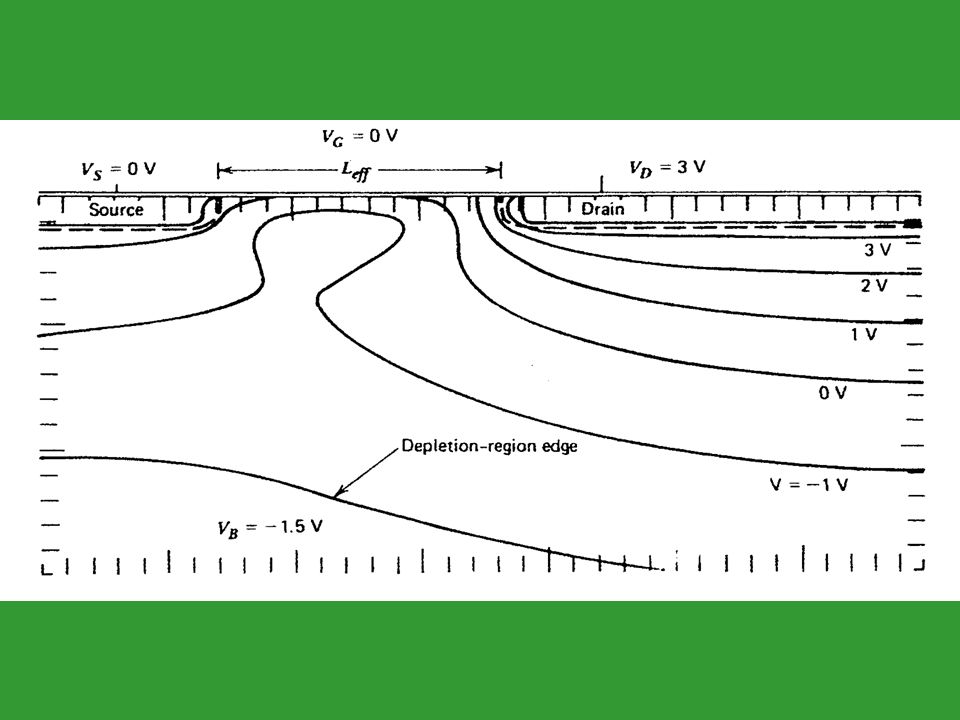

15 Resultados: Distribuição de potencial elétrico Distribuição de campo elétrico Dsitribuição de densidade de portadores Distribuição de densidades de correntes de portadores Corrente total pelos terminais do dispositivos

16

17 Exemplo PISCES - CCS Arquivo de entrada: ver apostíla Obtem-se os seguintes resultados abaixo: –corrente Ids x Vgs, para Vds = 2V –distribuição de potencial elétrico –distribuição de densidade de elétrons –distribuição de densidade de corrente de elétrons.

18

19

20

21

22

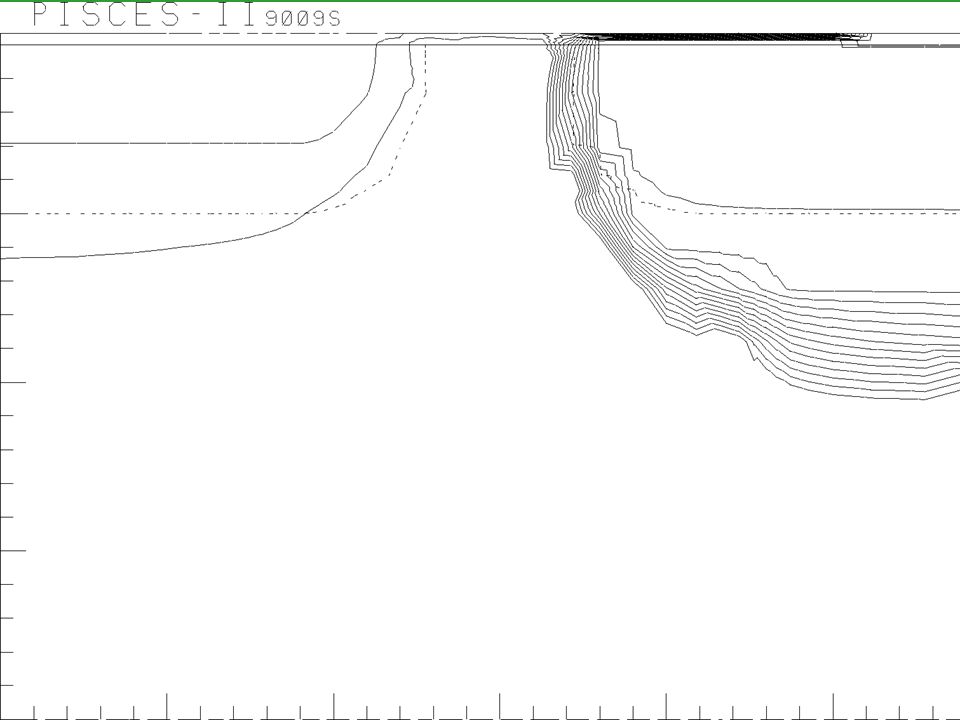

23 Como corrigir a anomalia? Aumentar a dopagem abaixo do canal. Obtem-se os seguintes resultados abaixo: –distribuição de potencial elétrico –distribuição de densidade de elétrons –distribuição de densidade de corrente de elétrons.

24

25

26

27

28
