1 Curso de Especialização em Banco de Dados – Sistema de Informações Geográficas – Campos e Objetos Geográficos CAMPOS E OBJETOS GEOGRÁFICOS Modelagem do Mundo Real Professora: Claudia Sadeck Burlamaqui

2 Curso de Especialização em Banco de Dados – Sistema de Informações Geográficas – Campos e Objetos Geográficos Modelos de Campos e Objetos Modelo de Campos (field model) –Mundo é uma superfície contínua –Os fenômenos geográficos variam segundo diferentes distribuições –O domínio é um abstração da região geográfica e o contra-domínio é o conjunto de valores que o campo pode receber –Enfatiza a descrição da variação do fenômeno geográfico sem preocupação com entidades independentes

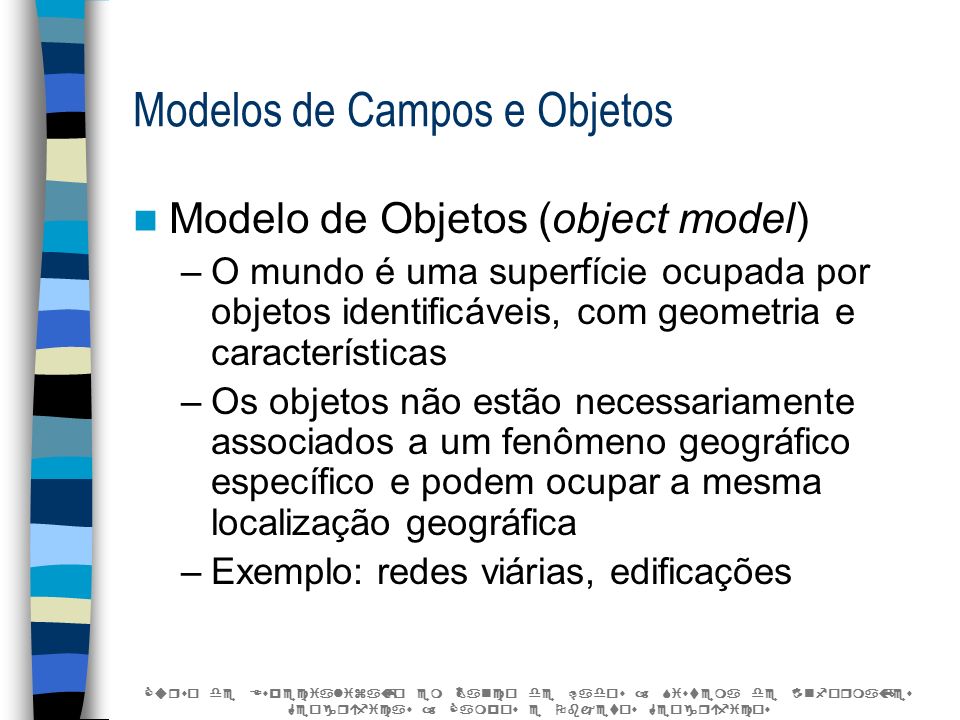

3 Curso de Especialização em Banco de Dados – Sistema de Informações Geográficas – Campos e Objetos Geográficos Modelos de Campos e Objetos Modelo de Objetos (object model) –O mundo é uma superfície ocupada por objetos identificáveis, com geometria e características –Os objetos não estão necessariamente associados a um fenômeno geográfico específico e podem ocupar a mesma localização geográfica –Exemplo: redes viárias, edificações

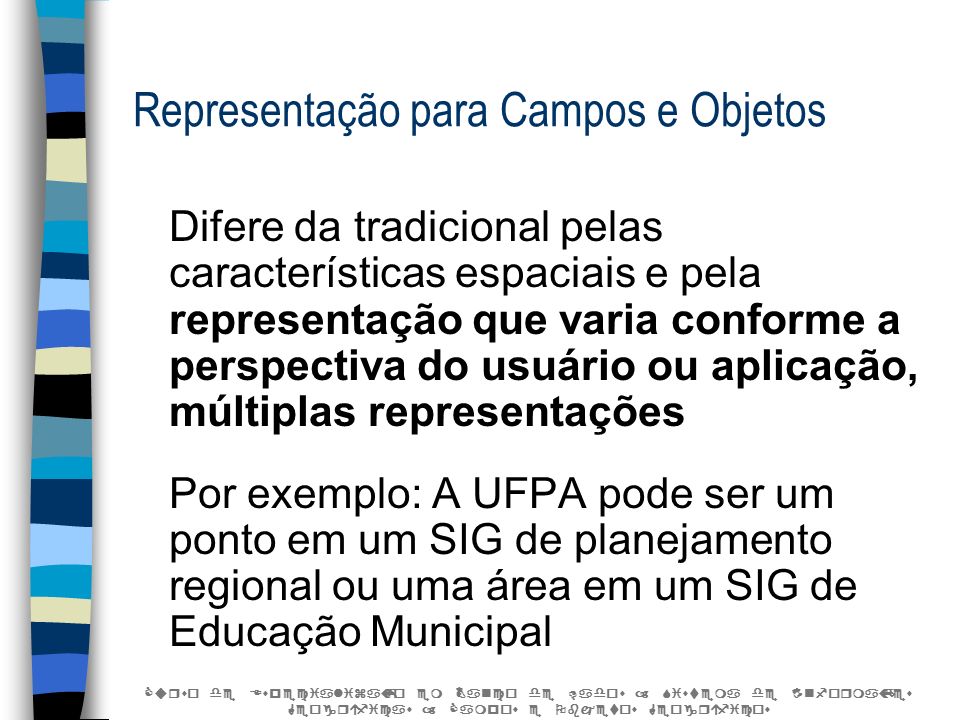

4 Curso de Especialização em Banco de Dados – Sistema de Informações Geográficas – Campos e Objetos Geográficos Representação para Campos e Objetos Difere da tradicional pelas características espaciais e pela representação que varia conforme a perspectiva do usuário ou aplicação, múltiplas representações Por exemplo: A UFPA pode ser um ponto em um SIG de planejamento regional ou uma área em um SIG de Educação Municipal

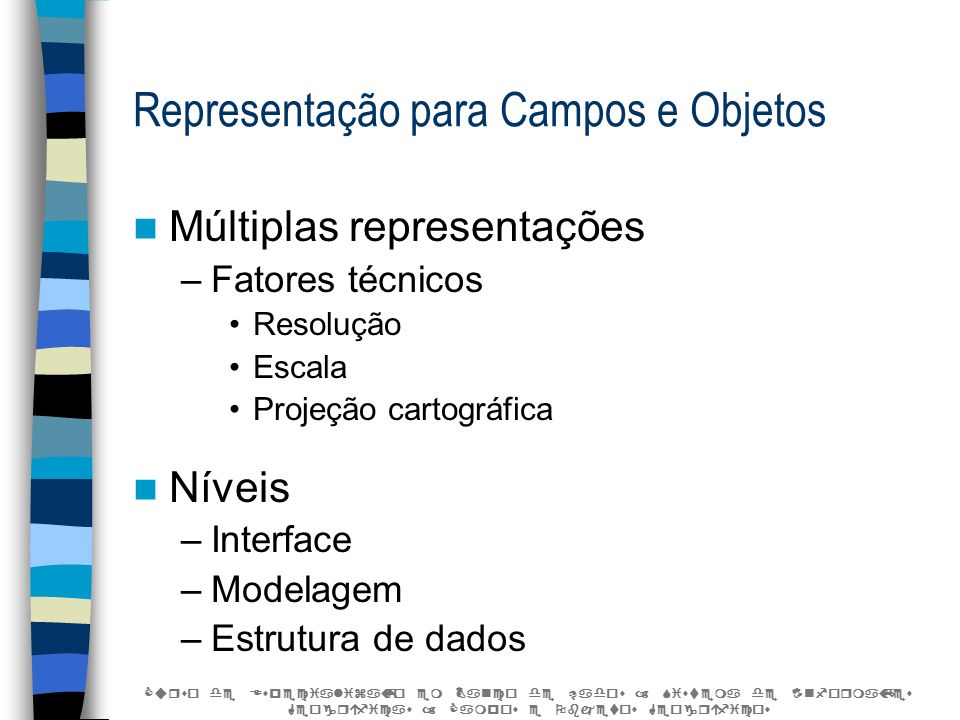

5 Curso de Especialização em Banco de Dados – Sistema de Informações Geográficas – Campos e Objetos Geográficos Representação para Campos e Objetos Múltiplas representações –Fatores técnicos Resolução Escala Projeção cartográfica Níveis –Interface –Modelagem –Estrutura de dados

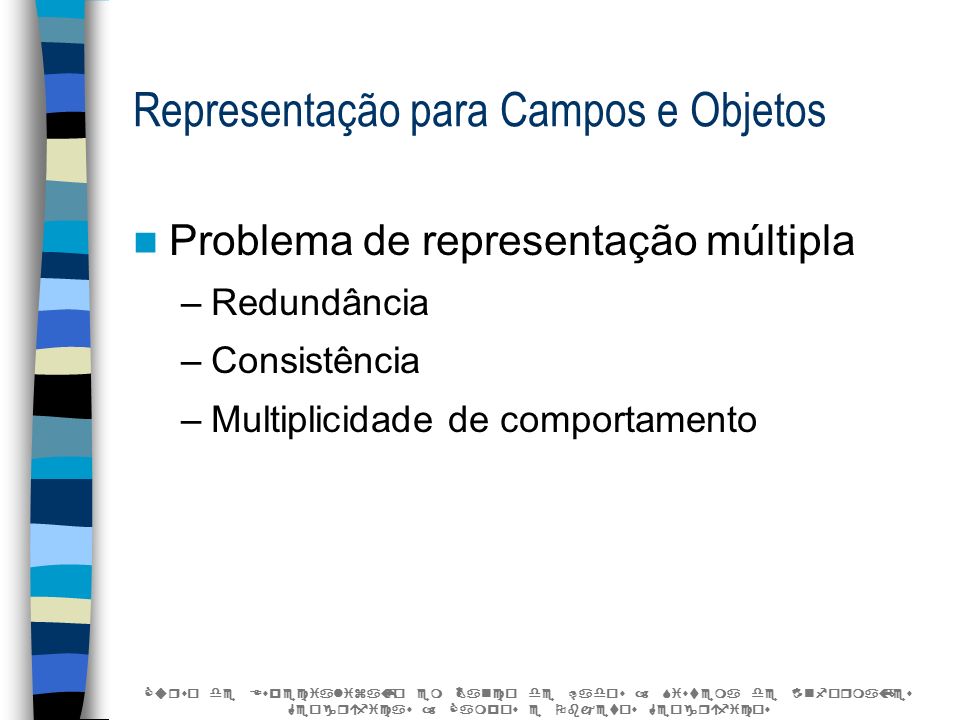

6 Curso de Especialização em Banco de Dados – Sistema de Informações Geográficas – Campos e Objetos Geográficos Representação para Campos e Objetos Problema de representação múltipla –Redundância –Consistência –Multiplicidade de comportamento

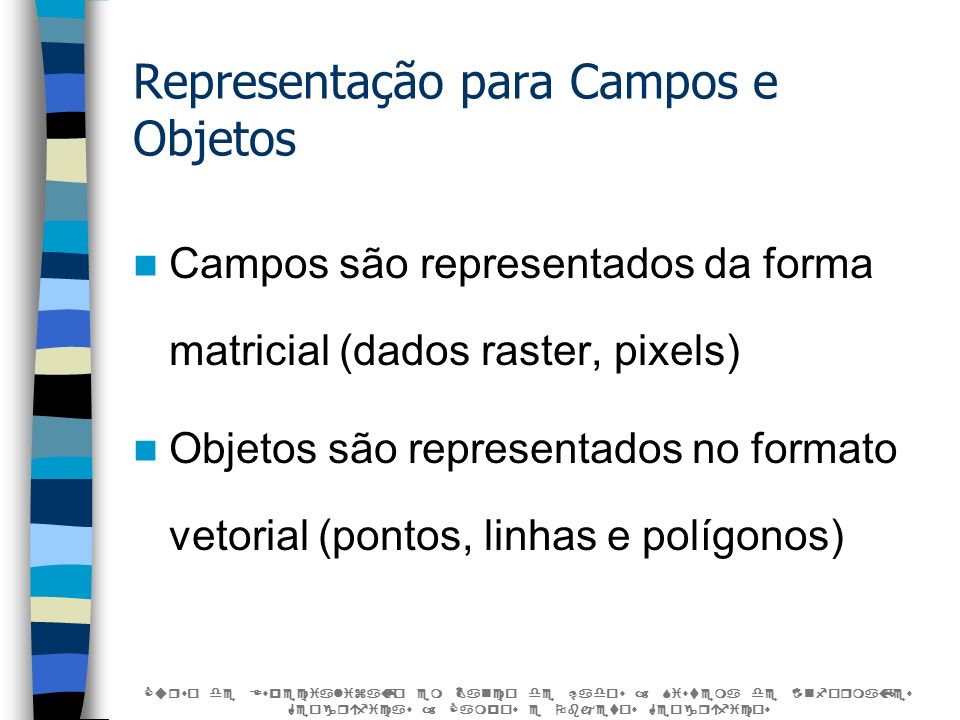

7 Curso de Especialização em Banco de Dados – Sistema de Informações Geográficas – Campos e Objetos Geográficos Representação para Campos e Objetos Campos são representados da forma matricial (dados raster, pixels) Objetos são representados no formato vetorial (pontos, linhas e polígonos)

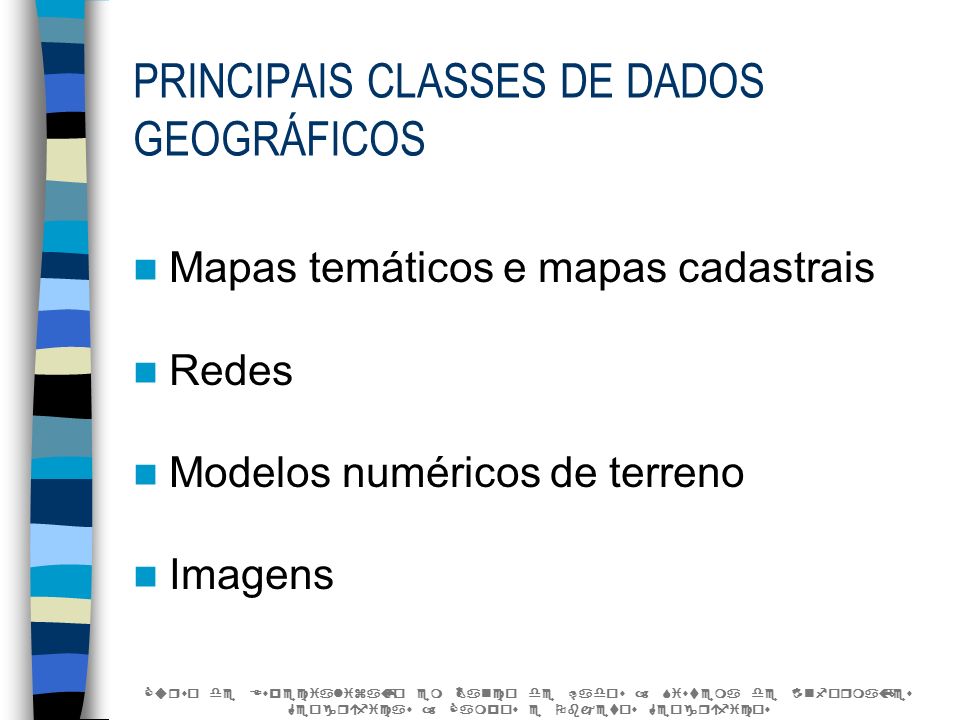

8 Curso de Especialização em Banco de Dados – Sistema de Informações Geográficas – Campos e Objetos Geográficos PRINCIPAIS CLASSES DE DADOS GEOGRÁFICOS Mapas temáticos e mapas cadastrais Redes Modelos numéricos de terreno Imagens
