1ª série EM – Colégio Nossa Senhora do Monte Calvário Prof. Gerson Diniz.

Apresentação em tema: "1ª série EM – Colégio Nossa Senhora do Monte Calvário Prof. Gerson Diniz."— Transcrição da apresentação:

1 1ª série EM – Colégio Nossa Senhora do Monte Calvário Prof. Gerson Diniz

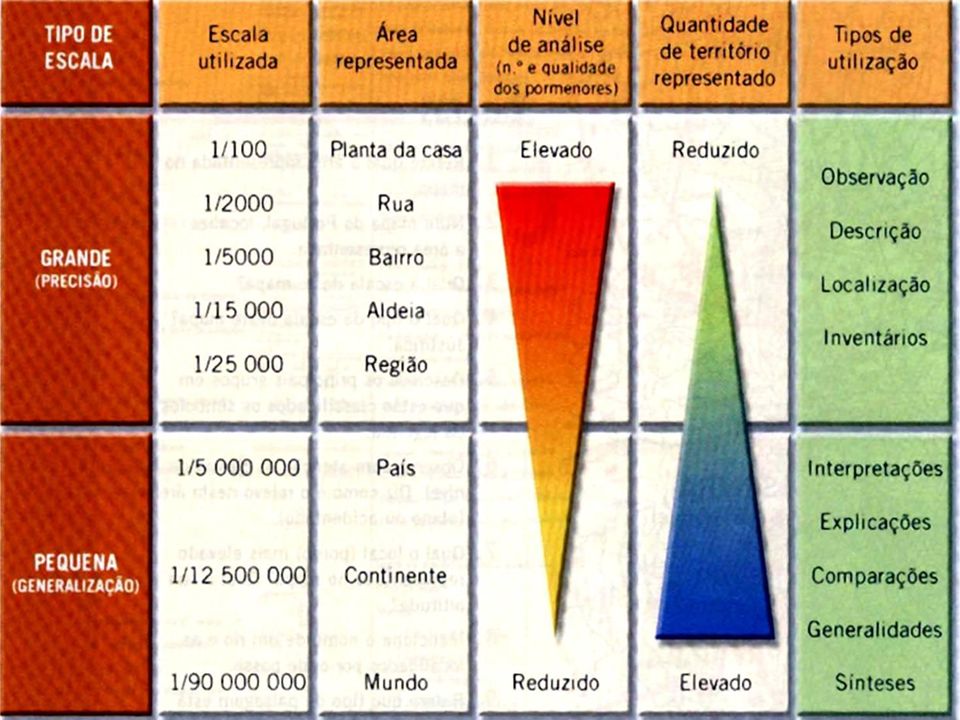

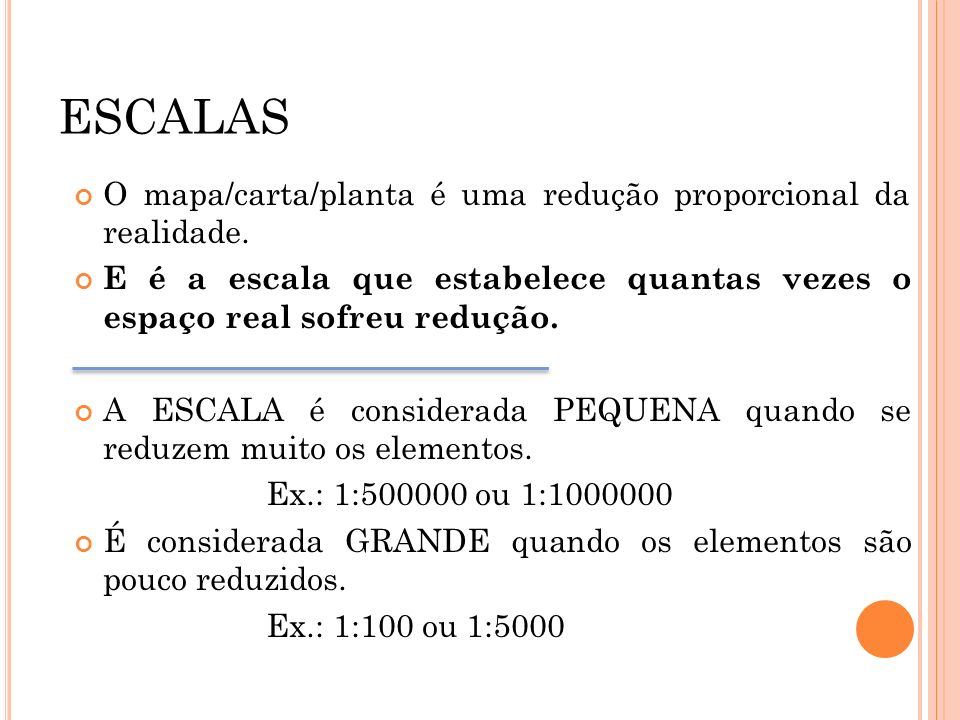

2 ESCALAS O mapa/carta/planta é uma redução proporcional da realidade. E é a escala que estabelece quantas vezes o espaço real sofreu redução. A ESCALA é considerada PEQUENA quando se reduzem muito os elementos. Ex.: 1:500000 ou 1:1000000 É considerada GRANDE quando os elementos são pouco reduzidos. Ex.: 1:100 ou 1:5000

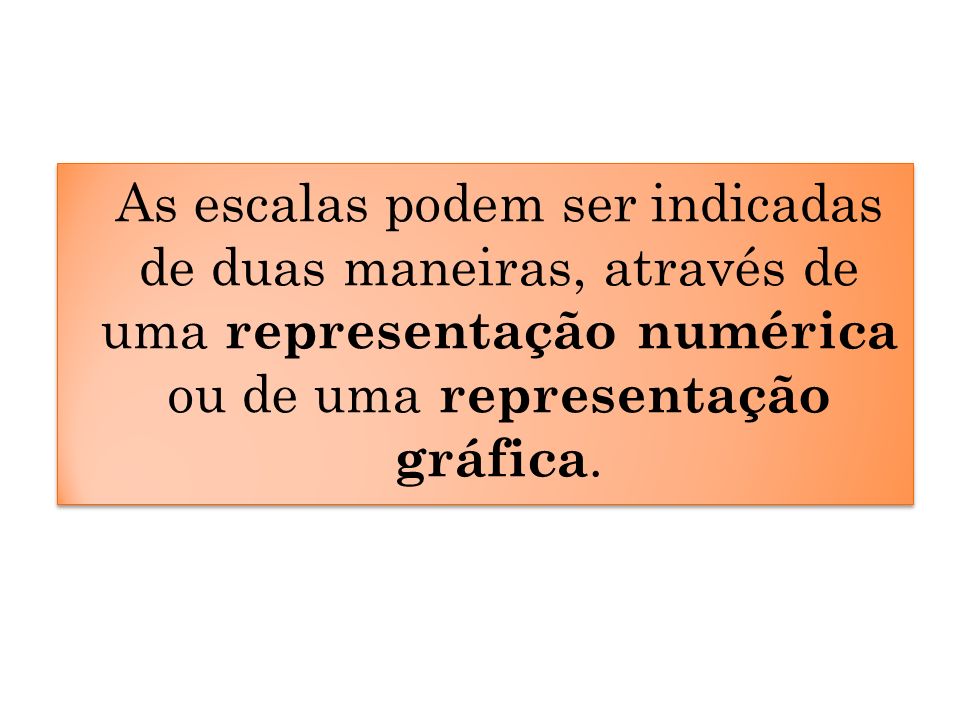

3 As escalas podem ser indicadas de duas maneiras, através de uma representação numérica ou de uma representação gráfica.

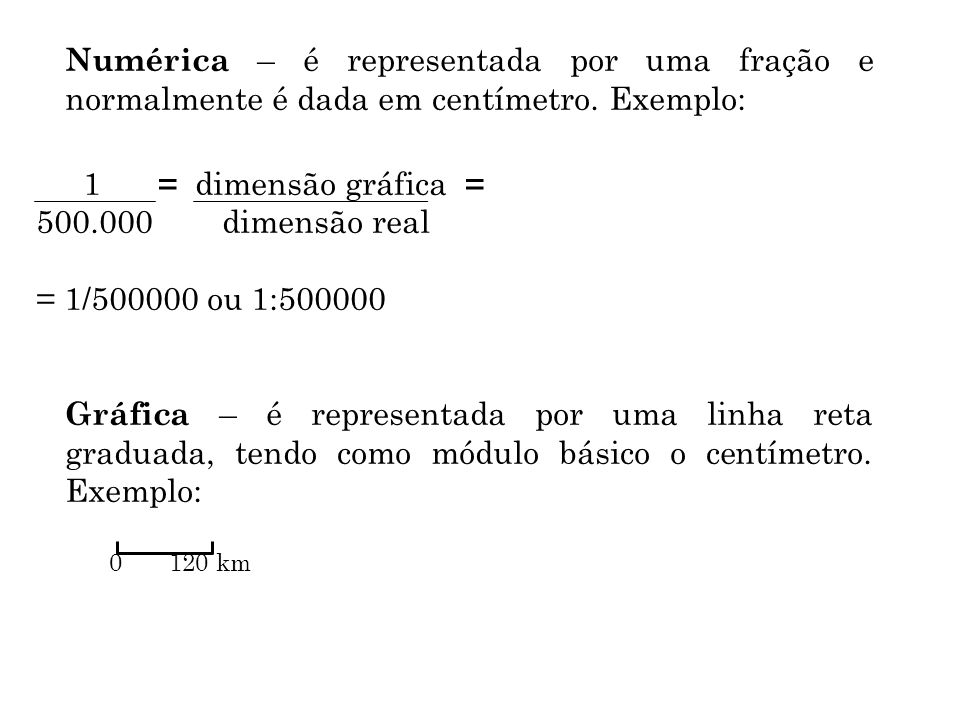

4 Numérica – é representada por uma fração e normalmente é dada em centímetro. Exemplo: 1 = dimensão gráfica = 500.000 dimensão real = 1/500000 ou 1:500000 Gráfica – é representada por uma linha reta graduada, tendo como módulo básico o centímetro. Exemplo: 0 120 km

5

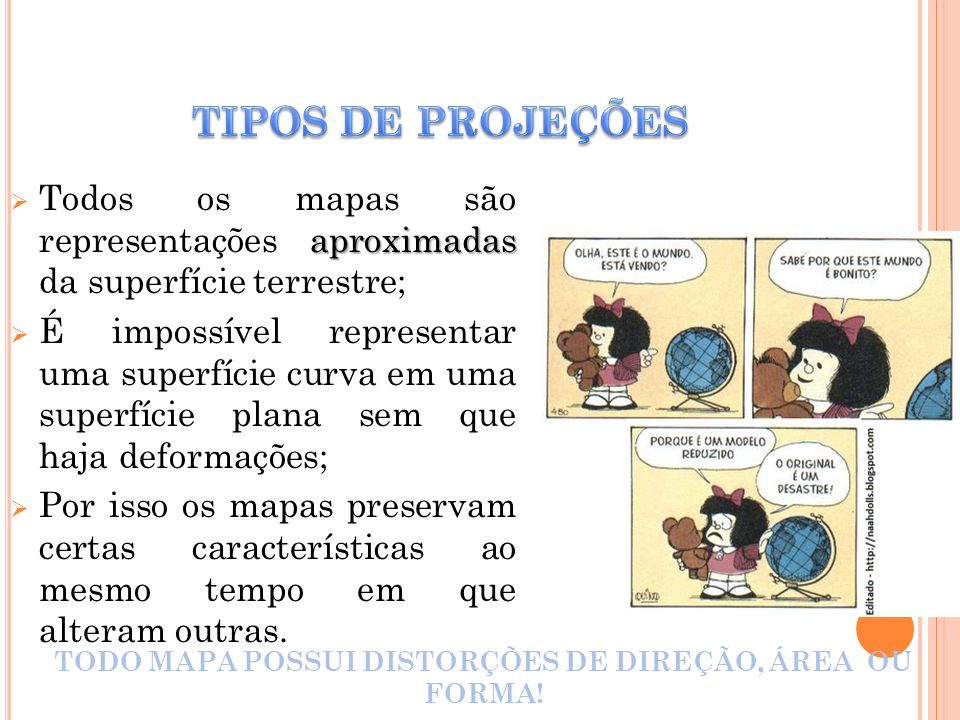

6 aproximadas  Todos os mapas são representações aproximadas da superfície terrestre;  É impossível representar uma superfície curva em uma superfície plana sem que haja deformações;  Por isso os mapas preservam certas características ao mesmo tempo em que alteram outras. TODO MAPA POSSUI DISTORÇÕES DE DIREÇÃO, ÁREA OU FORMA!

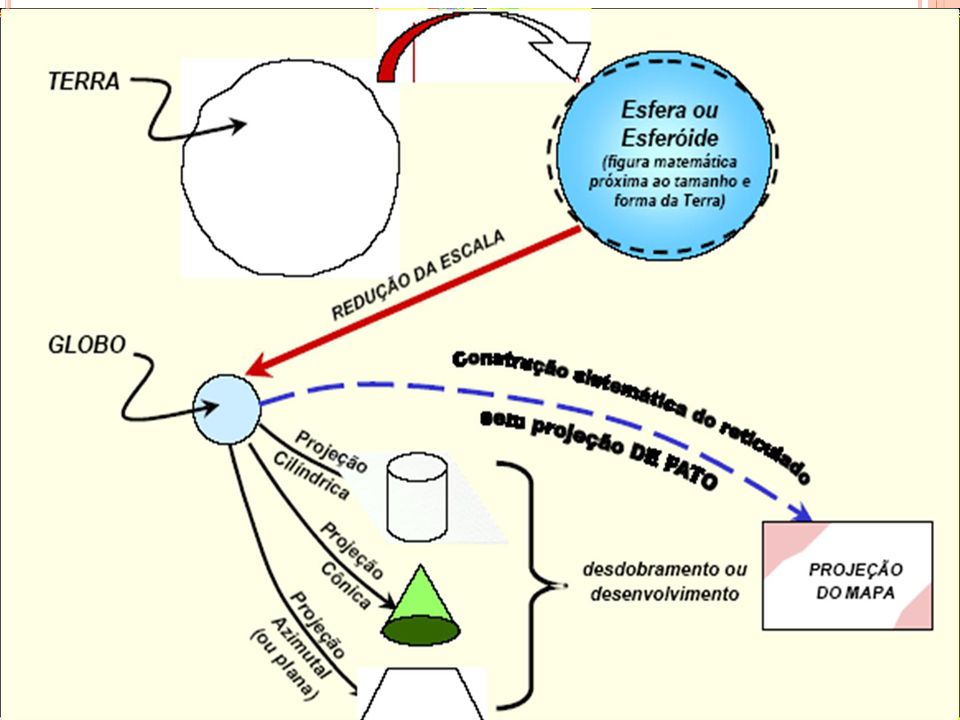

7

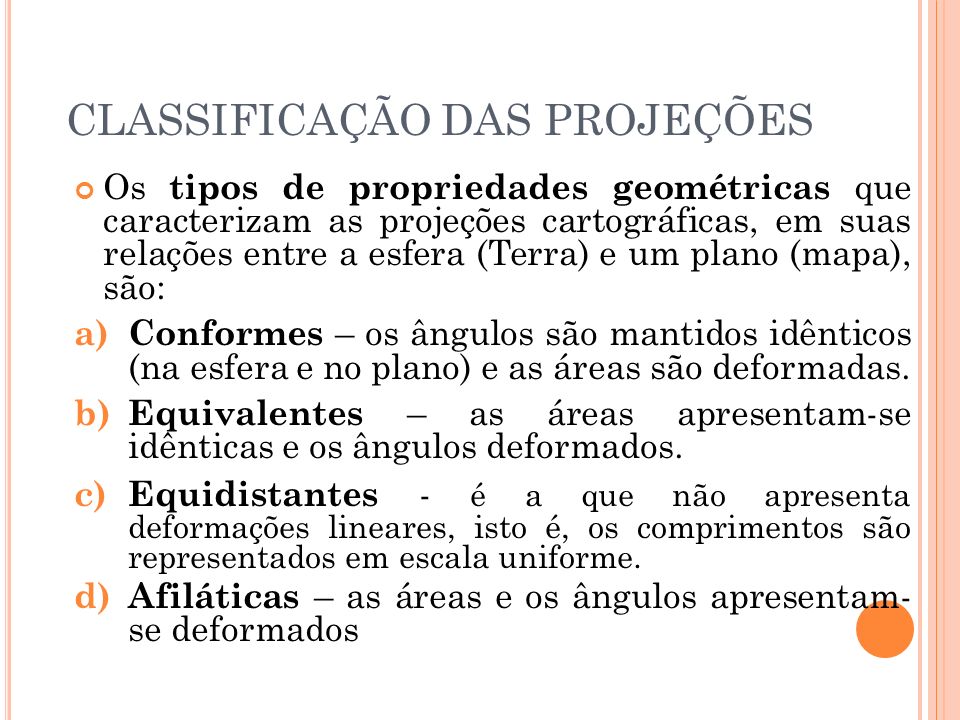

8 CLASSIFICAÇÃO DAS PROJEÇÕES Os tipos de propriedades geométricas que caracterizam as projeções cartográficas, em suas relações entre a esfera (Terra) e um plano (mapa), são: a) Conformes – os ângulos são mantidos idênticos (na esfera e no plano) e as áreas são deformadas. b) Equivalentes – as áreas apresentam-se idênticas e os ângulos deformados. c) Equidistantes - é a que não apresenta deformações lineares, isto é, os comprimentos são representados em escala uniforme. d) Afiláticas – as áreas e os ângulos apresentam- se deformados

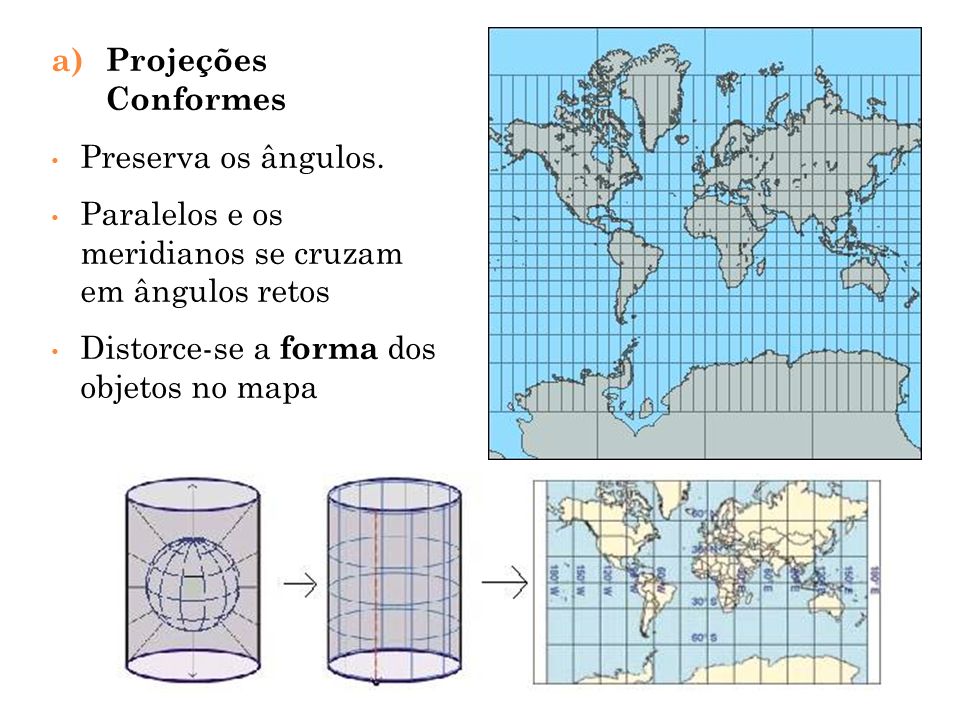

9 a) Projeções Conformes Preserva os ângulos. Paralelos e os meridianos se cruzam em ângulos retos Distorce-se a forma dos objetos no mapa

10 b)Projeções Equivalentes Não deformam áreas, conservando uma relação constante da área; Alteram as formas. Peters, cilíndrico equivalente

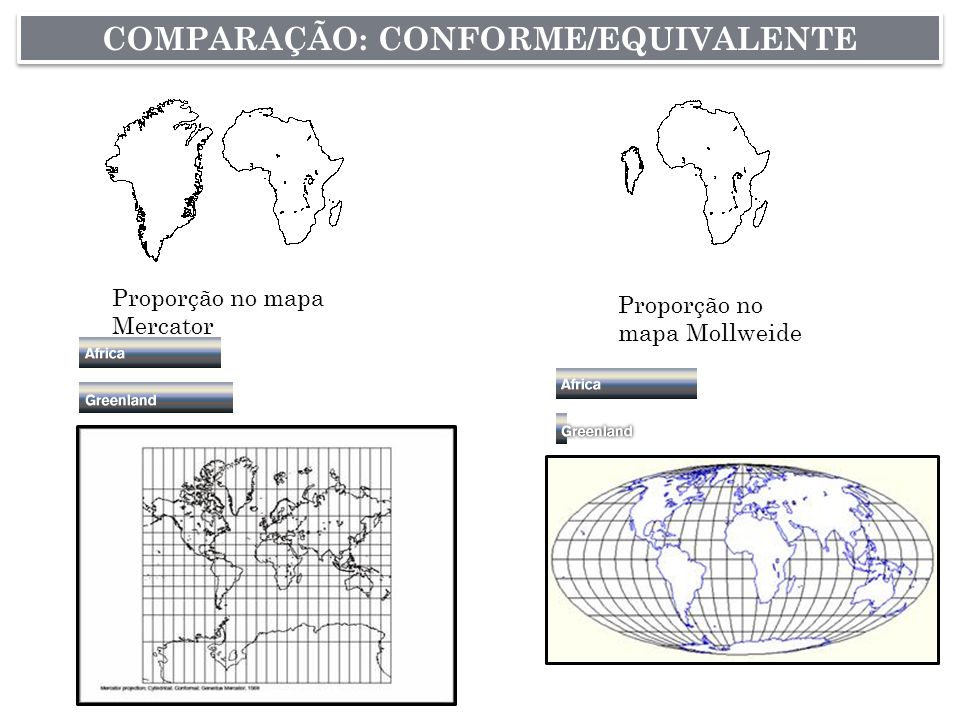

11 COMPARAÇÃO: CONFORME/EQUIVALENTE Proporção no mapa Mercator Proporção no mapa Mollweide

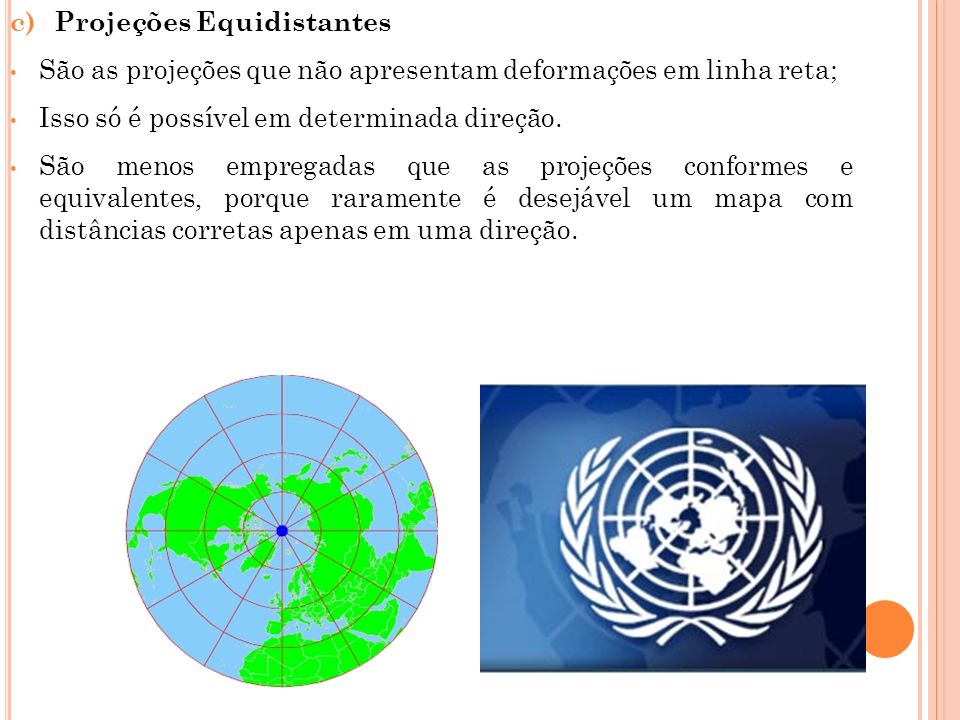

12 c) Projeções Equidistantes São as projeções que não apresentam deformações em linha reta; Isso só é possível em determinada direção. São menos empregadas que as projeções conformes e equivalentes, porque raramente é desejável um mapa com distâncias corretas apenas em uma direção.

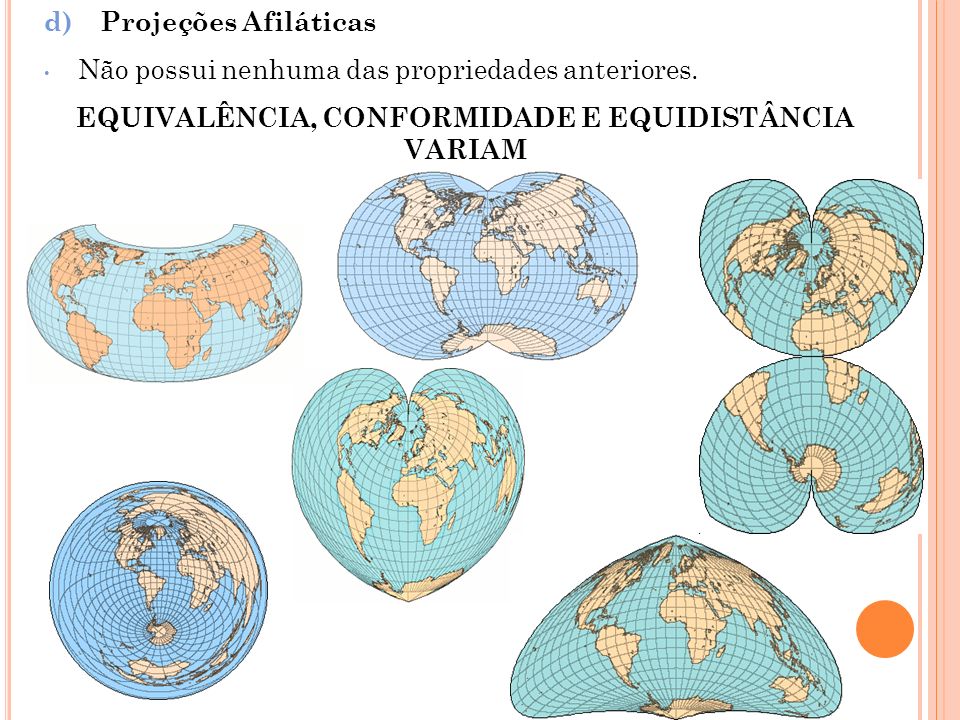

13 d) Projeções Afiláticas Não possui nenhuma das propriedades anteriores. EQUIVALÊNCIA, CONFORMIDADE E EQUIDISTÂNCIA VARIAM

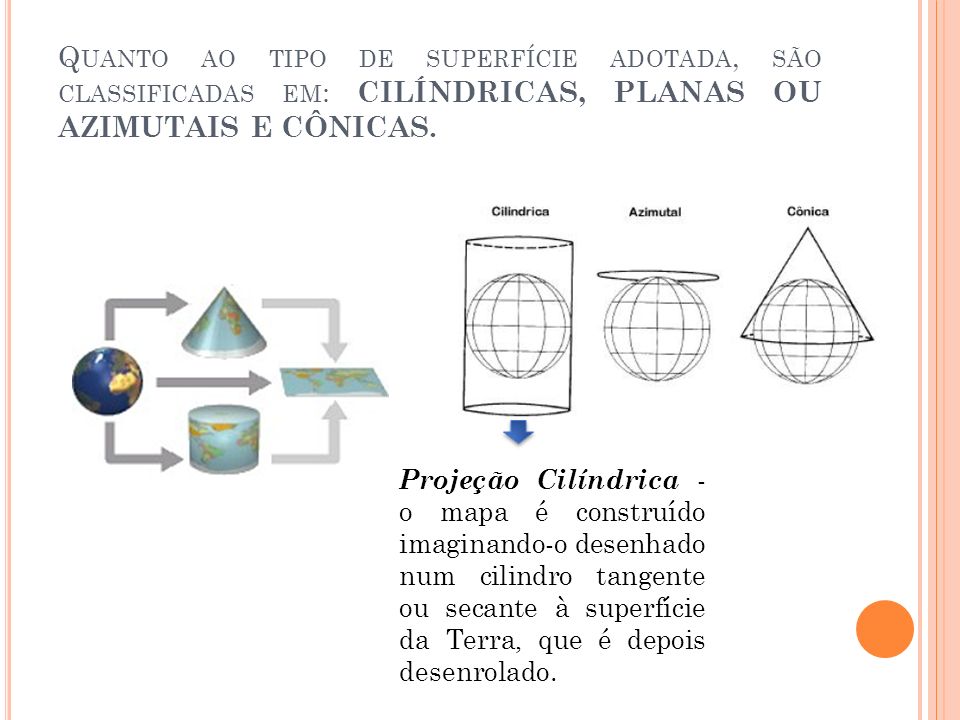

14 Q UANTO AO TIPO DE SUPERFÍCIE ADOTADA, SÃO CLASSIFICADAS EM : CILÍNDRICAS, PLANAS OU AZIMUTAIS E CÔNICAS. Projeção Cilíndrica - o mapa é construído imaginando-o desenhado num cilindro tangente ou secante à superfície da Terra, que é depois desenrolado.

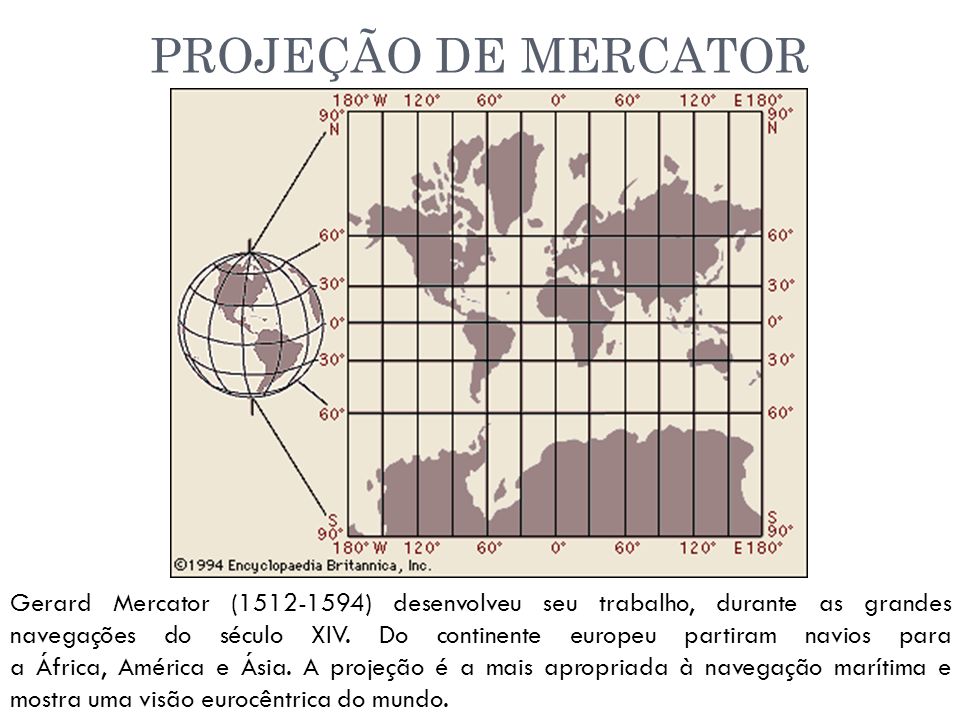

15 PROJEÇÃO DE MERCATOR Gerard Mercator (1512-1594) desenvolveu seu trabalho, durante as grandes navegações do século XIV. Do continente europeu partiram navios para a África, América e Ásia. A projeção é a mais apropriada à navegação marítima e mostra uma visão eurocêntrica do mundo.

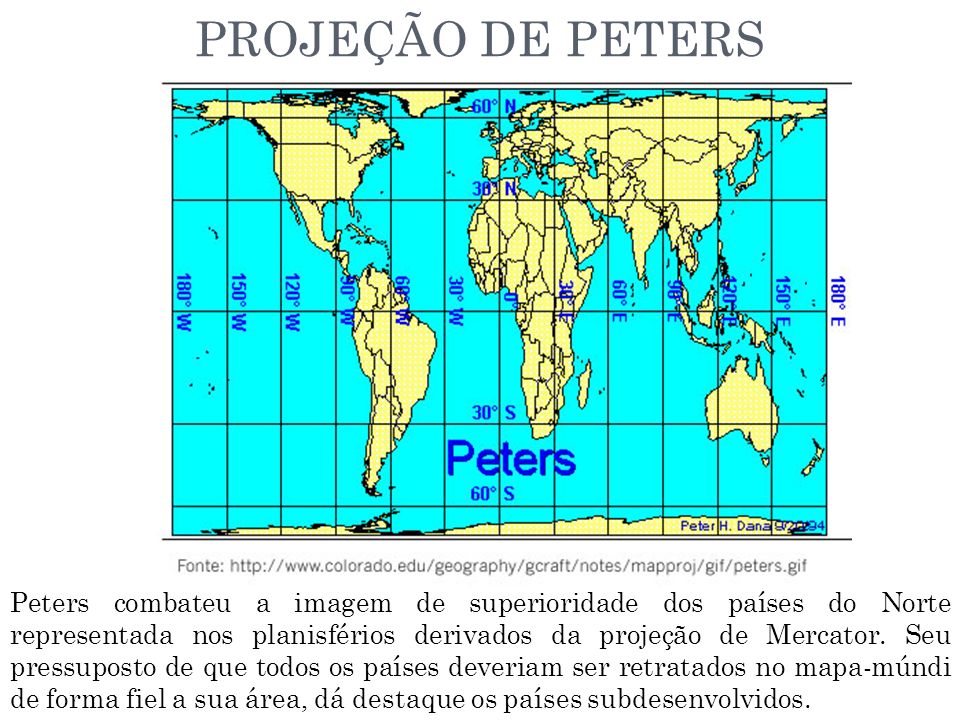

16 PROJEÇÃO DE PETERS Peters combateu a imagem de superioridade dos países do Norte representada nos planisférios derivados da projeção de Mercator. Seu pressuposto de que todos os países deveriam ser retratados no mapa-múndi de forma fiel a sua área, dá destaque os países subdesenvolvidos.

17 PROJEÇÃO DE HOBO-DYER

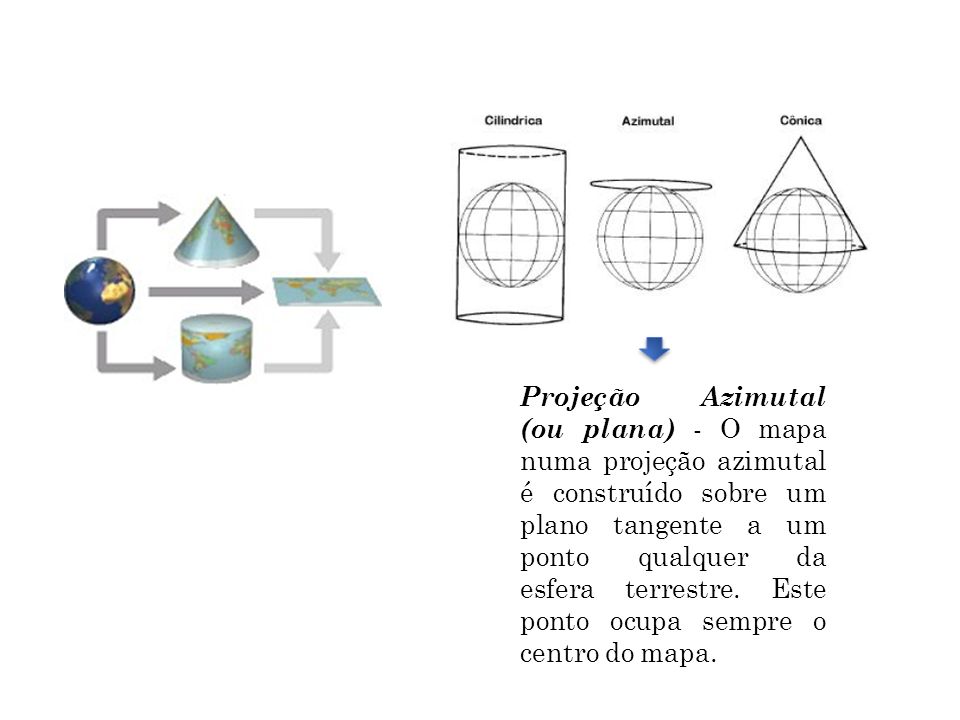

18 Projeção Azimutal (ou plana) - O mapa numa projeção azimutal é construído sobre um plano tangente a um ponto qualquer da esfera terrestre. Este ponto ocupa sempre o centro do mapa.

19 A projeção azimutal é usada, em geral, para representar as regiões polares e suas proximidades e para localizar um país na posição central, tornando possível o cálculo de sua distância em relação a qualquer ponto da superfície terrestre. O emblema da ONU é uma projeção azimutal.

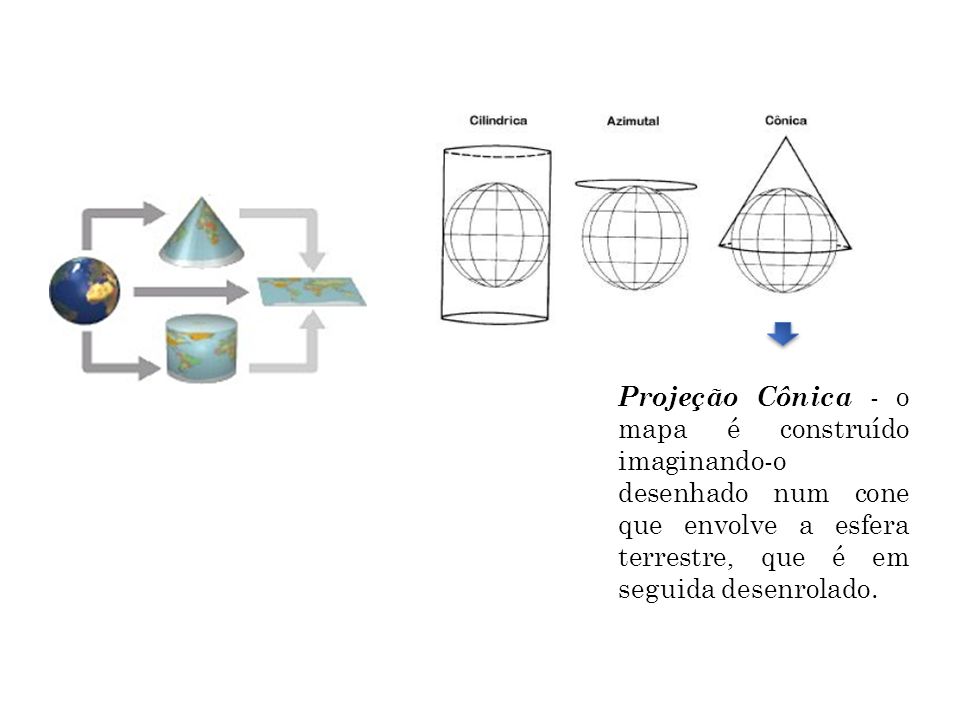

20 Projeção Cônica - o mapa é construído imaginando-o desenhado num cone que envolve a esfera terrestre, que é em seguida desenrolado.

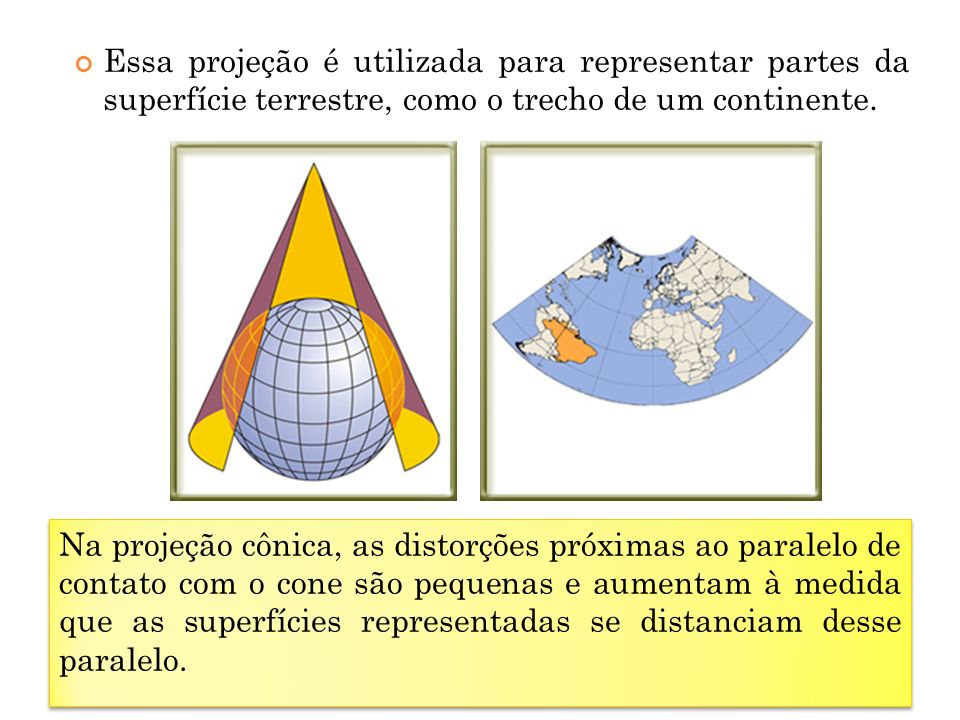

21 Essa projeção é utilizada para representar partes da superfície terrestre, como o trecho de um continente. Na projeção cônica, as distorções próximas ao paralelo de contato com o cone são pequenas e aumentam à medida que as superfícies representadas se distanciam desse paralelo.

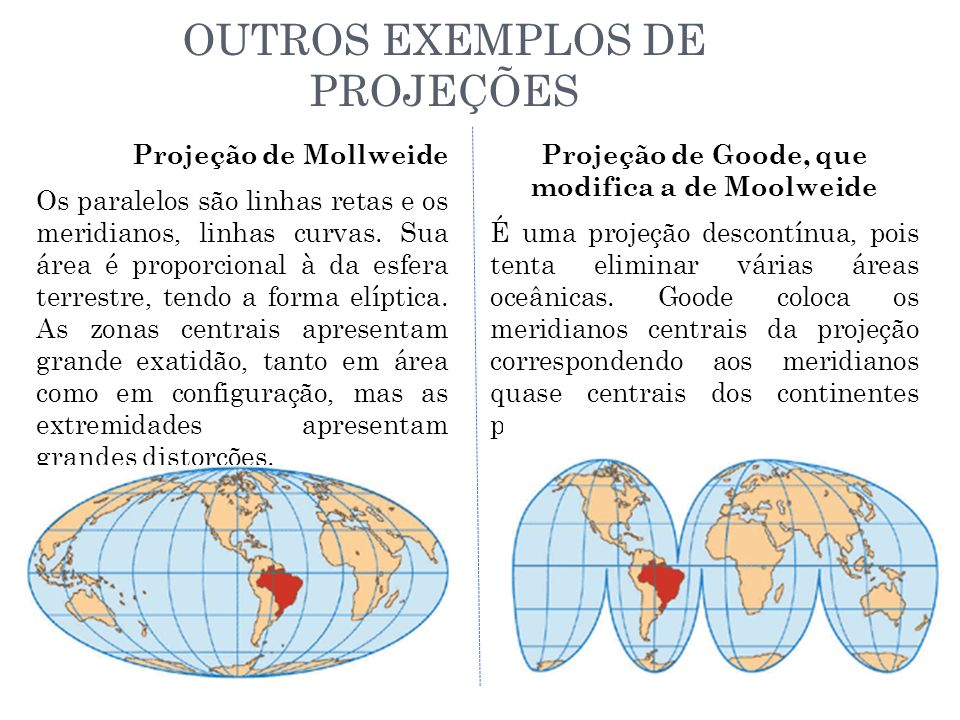

22 Projeção de Mollweide Os paralelos são linhas retas e os meridianos, linhas curvas. Sua área é proporcional à da esfera terrestre, tendo a forma elíptica. As zonas centrais apresentam grande exatidão, tanto em área como em configuração, mas as extremidades apresentam grandes distorções. OUTROS EXEMPLOS DE PROJEÇÕES Projeção de Goode, que modifica a de Moolweide É uma projeção descontínua, pois tenta eliminar várias áreas oceânicas. Goode coloca os meridianos centrais da projeção correspondendo aos meridianos quase centrais dos continentes para lograr maior exatidão.

23 OUTROS EXEMPLOS DE PROJEÇÕES Projeção de Holzel Projeção equivalente, seu contorno elipsoidal faz referência à forma aproximada da Terra que tem um ligeiro achatamento nos pólos.

24

25

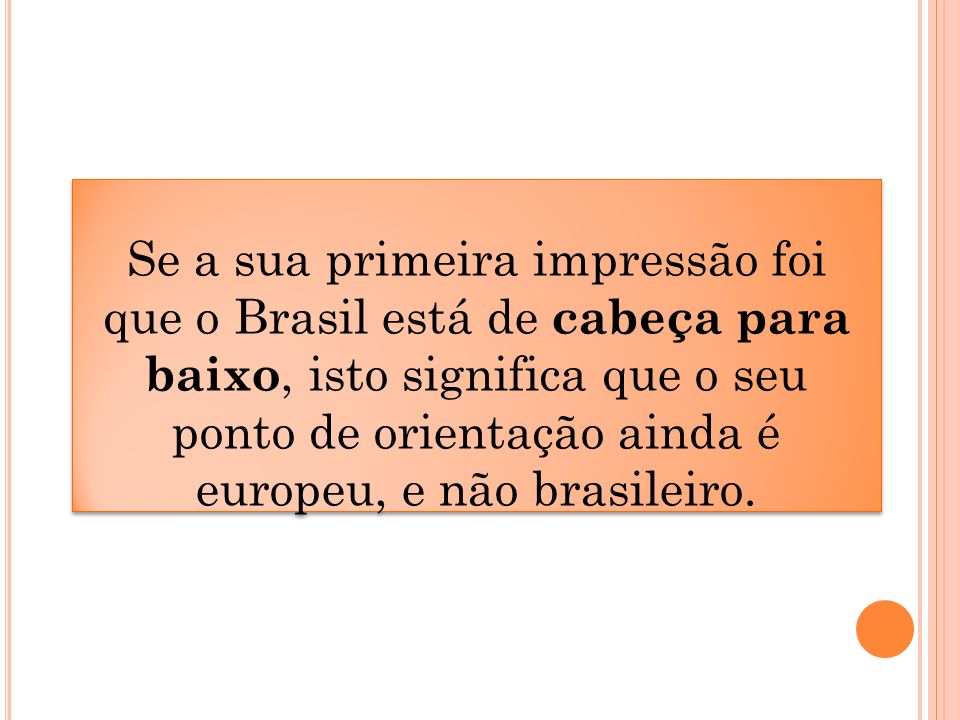

26 Se a sua primeira impressão foi que o Brasil está de cabeça para baixo, isto significa que o seu ponto de orientação ainda é europeu, e não brasileiro.

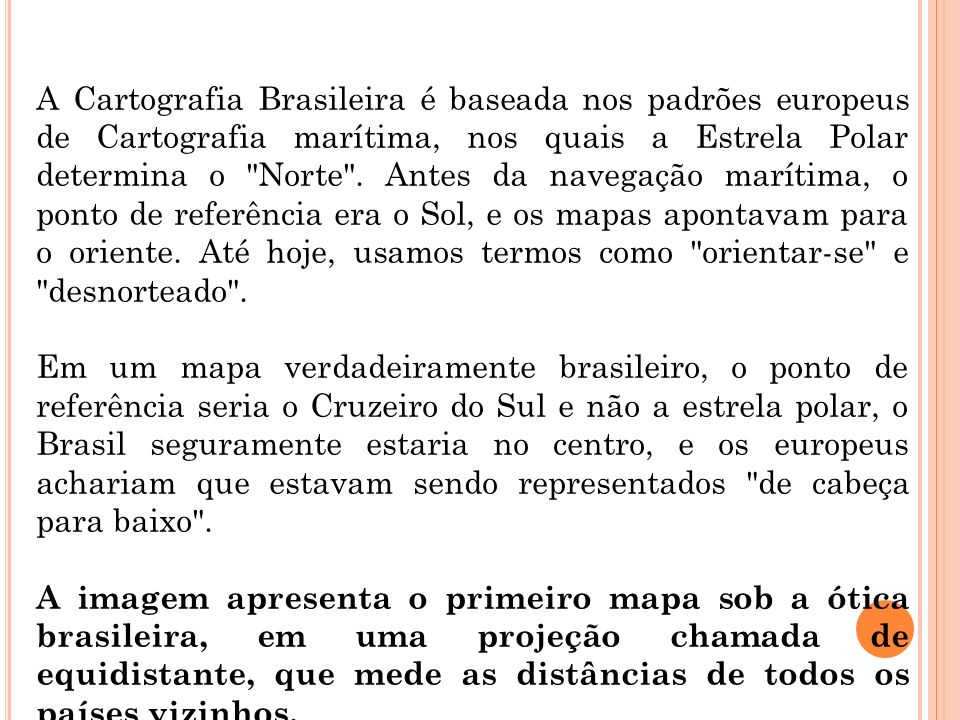

27 A Cartografia Brasileira é baseada nos padrões europeus de Cartografia marítima, nos quais a Estrela Polar determina o "Norte". Antes da navegação marítima, o ponto de referência era o Sol, e os mapas apontavam para o oriente. Até hoje, usamos termos como "orientar-se" e "desnorteado". Em um mapa verdadeiramente brasileiro, o ponto de referência seria o Cruzeiro do Sul e não a estrela polar, o Brasil seguramente estaria no centro, e os europeus achariam que estavam sendo representados "de cabeça para baixo". A imagem apresenta o primeiro mapa sob a ótica brasileira, em uma projeção chamada de equidistante, que mede as distâncias de todos os países vizinhos.

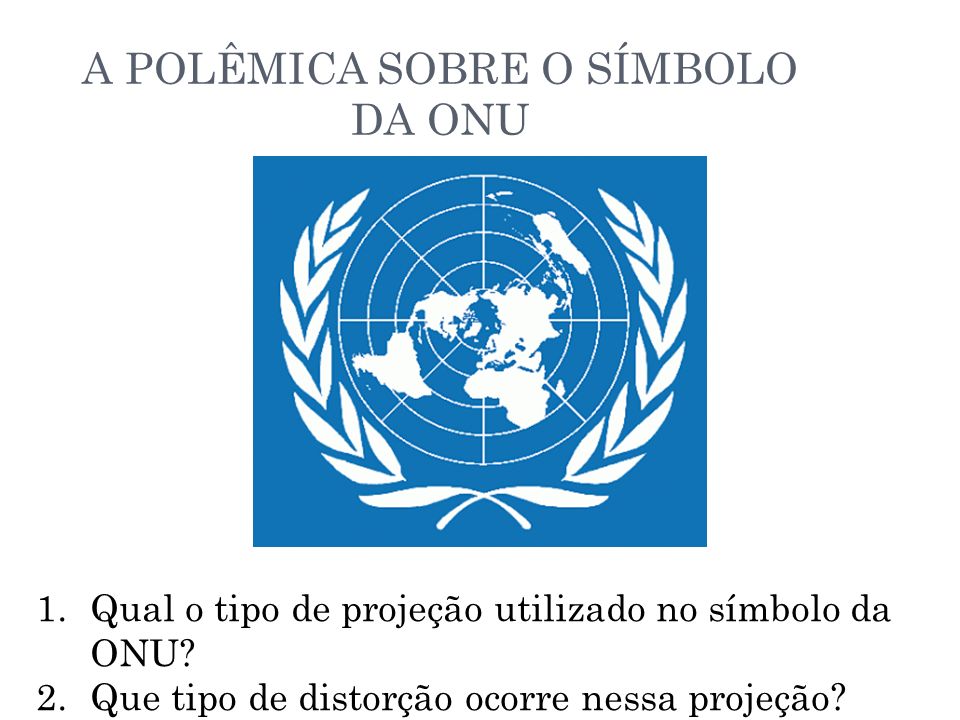

28 A POLÊMICA SOBRE O SÍMBOLO DA ONU 1.Qual o tipo de projeção utilizado no símbolo da ONU? 2.Que tipo de distorção ocorre nessa projeção?

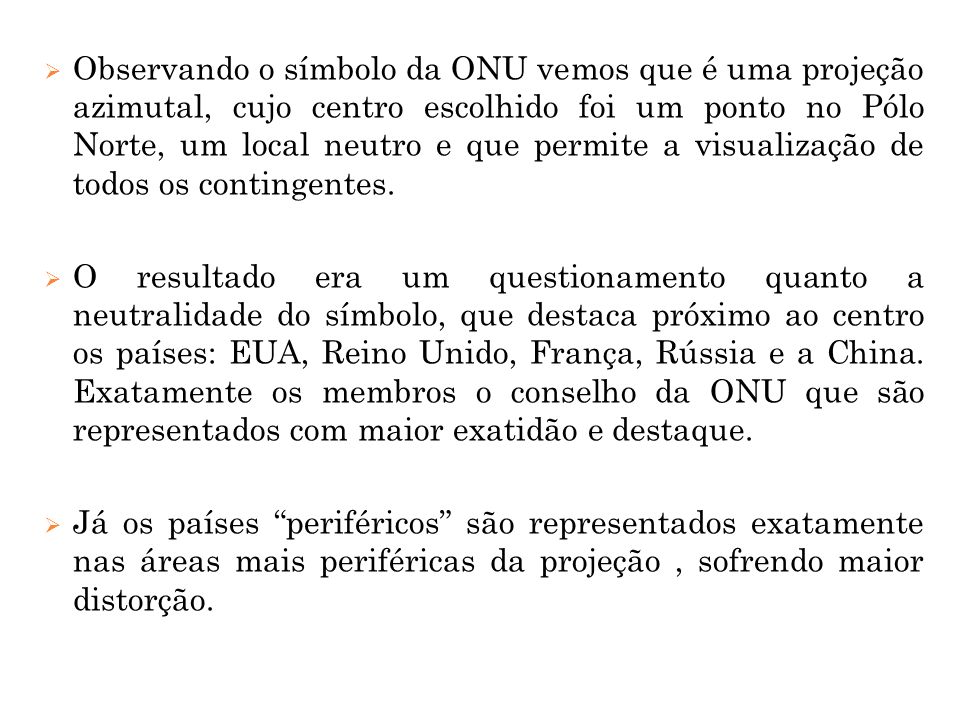

29  Observando o símbolo da ONU vemos que é uma projeção azimutal, cujo centro escolhido foi um ponto no Pólo Norte, um local neutro e que permite a visualização de todos os contingentes.  O resultado era um questionamento quanto a neutralidade do símbolo, que destaca próximo ao centro os países: EUA, Reino Unido, França, Rússia e a China. Exatamente os membros o conselho da ONU que são representados com maior exatidão e destaque.  Já os países “periféricos” são representados exatamente nas áreas mais periféricas da projeção, sofrendo maior distorção.

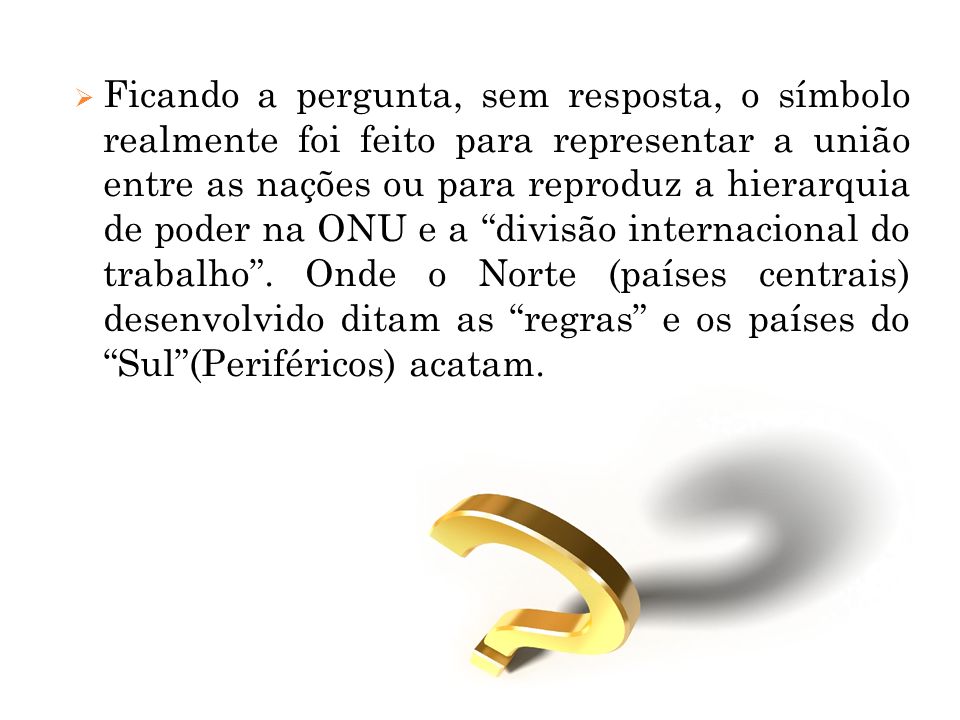

30  Ficando a pergunta, sem resposta, o símbolo realmente foi feito para representar a união entre as nações ou para reproduz a hierarquia de poder na ONU e a “divisão internacional do trabalho”. Onde o Norte (países centrais) desenvolvido ditam as “regras” e os países do “Sul”(Periféricos) acatam.

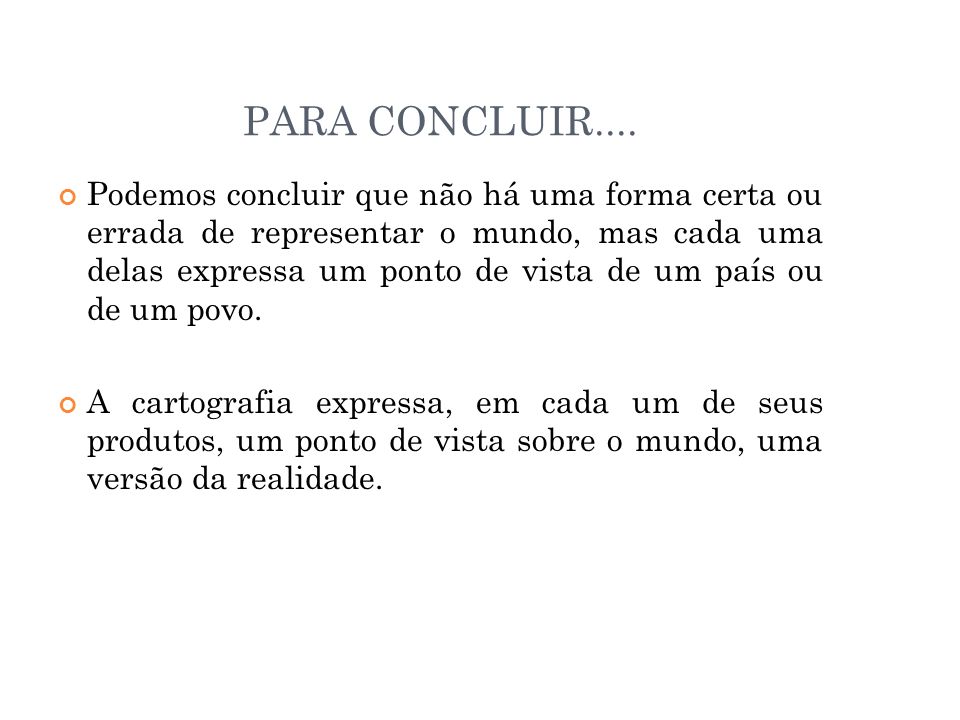

31 PARA CONCLUIR.... Podemos concluir que não há uma forma certa ou errada de representar o mundo, mas cada uma delas expressa um ponto de vista de um país ou de um povo. A cartografia expressa, em cada um de seus produtos, um ponto de vista sobre o mundo, uma versão da realidade.

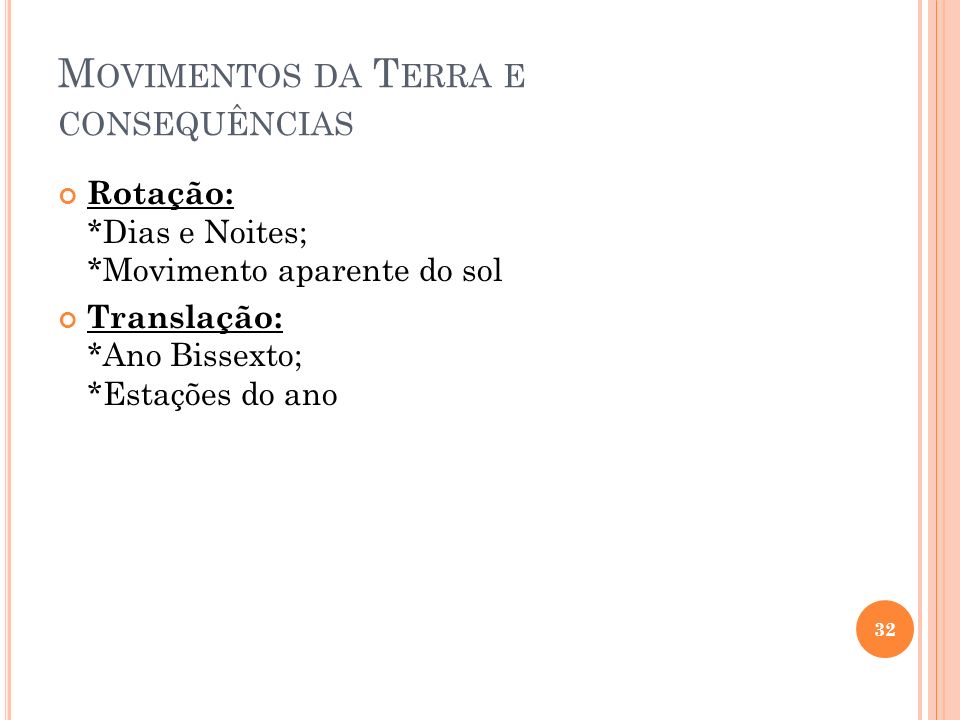

32 M OVIMENTOS DA T ERRA E CONSEQUÊNCIAS Rotação: *Dias e Noites; *Movimento aparente do sol Translação: *Ano Bissexto; *Estações do ano 32

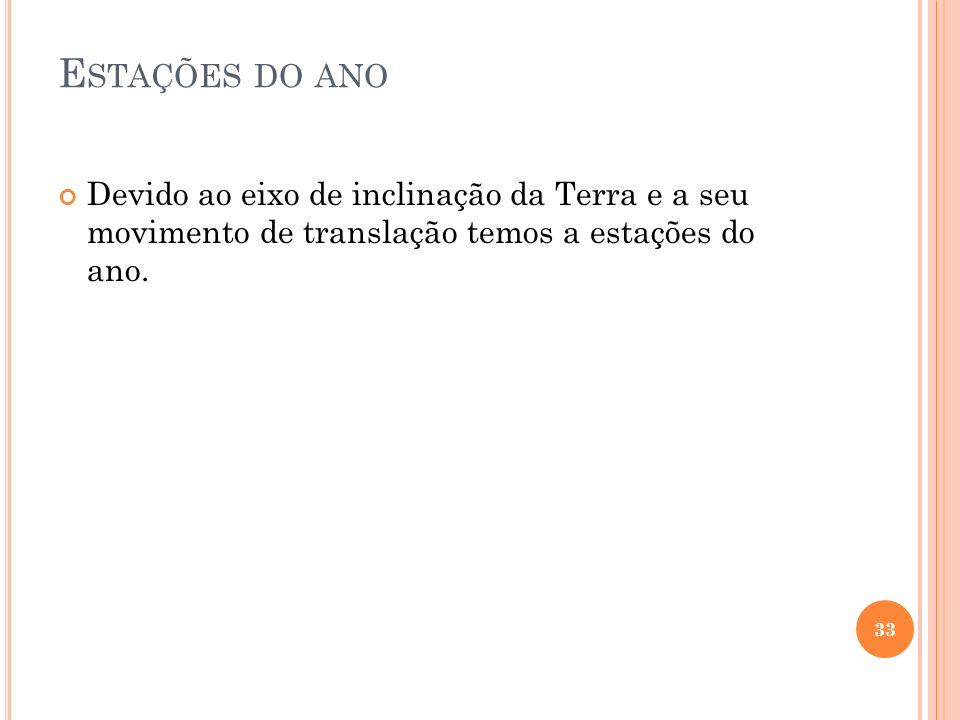

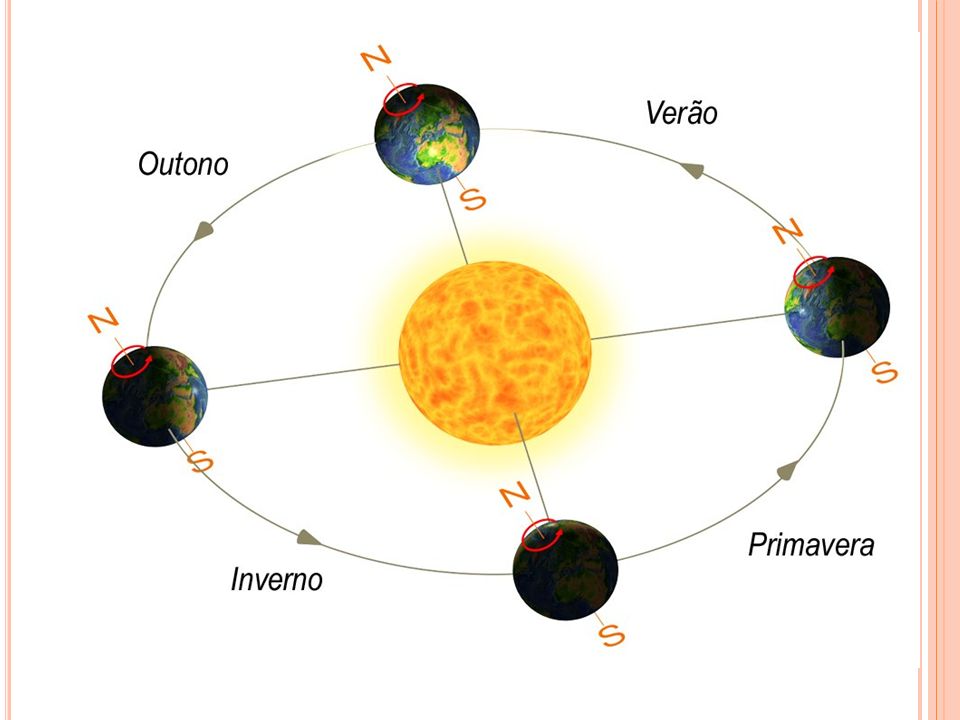

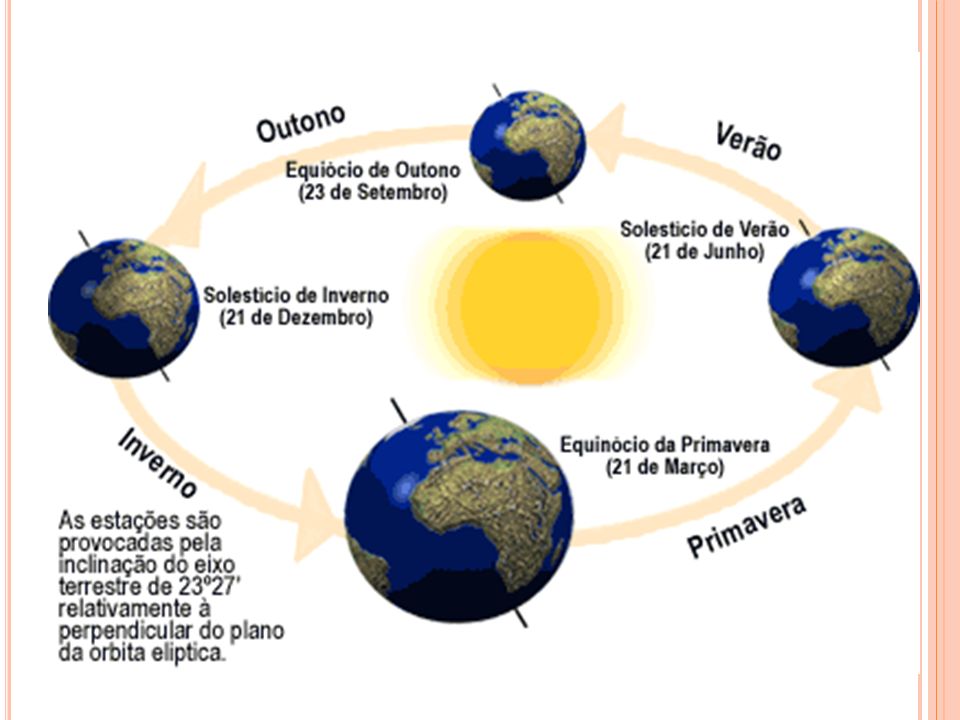

33 E STAÇÕES DO ANO Devido ao eixo de inclinação da Terra e a seu movimento de translação temos a estações do ano. 33

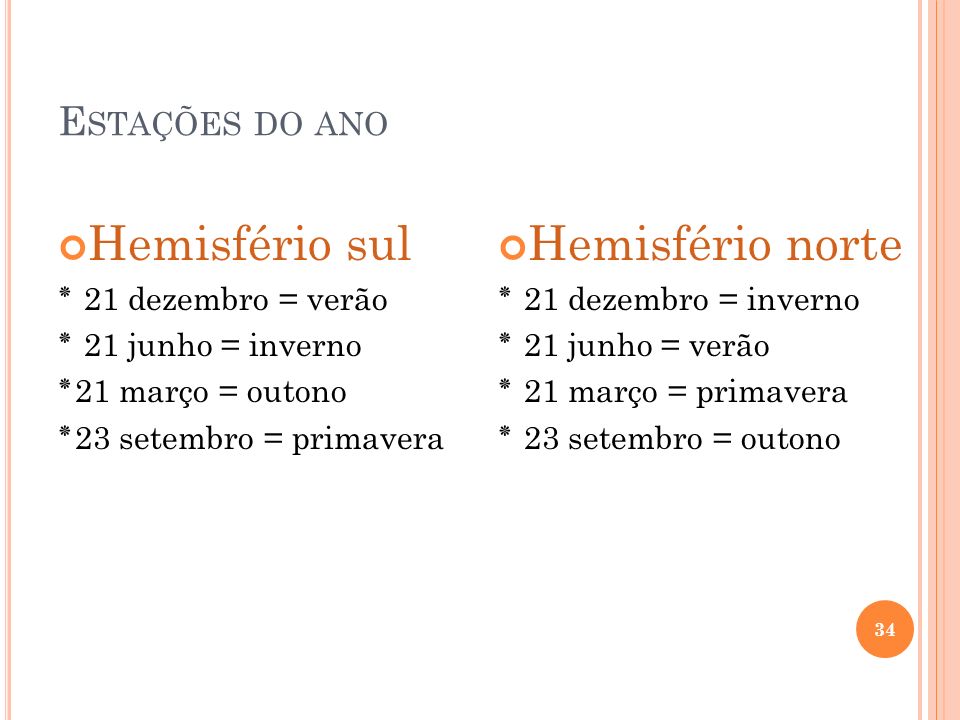

34 E STAÇÕES DO ANO 34 Hemisfério sul ٭ 21 dezembro = verão ٭ 21 junho = inverno ٭ 21 março = outono ٭ 23 setembro = primavera Hemisfério norte ٭ 21 dezembro = inverno ٭ 21 junho = verão ٭ 21 março = primavera ٭ 23 setembro = outono

35 35

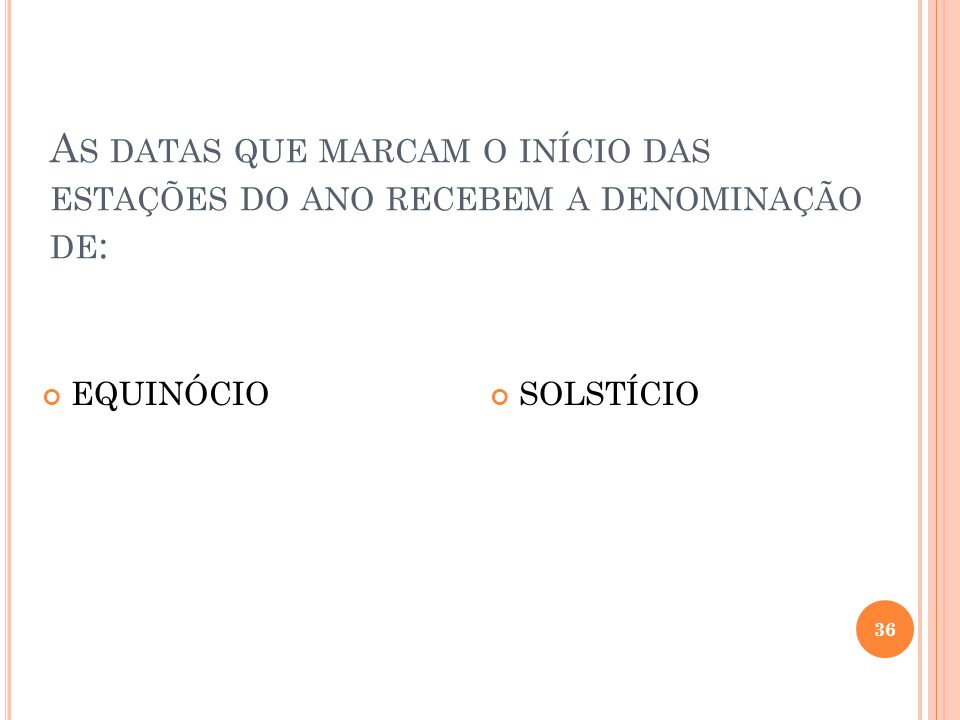

36 A S DATAS QUE MARCAM O INÍCIO DAS ESTAÇÕES DO ANO RECEBEM A DENOMINAÇÃO DE : 36 EQUINÓCIOSOLSTÍCIO

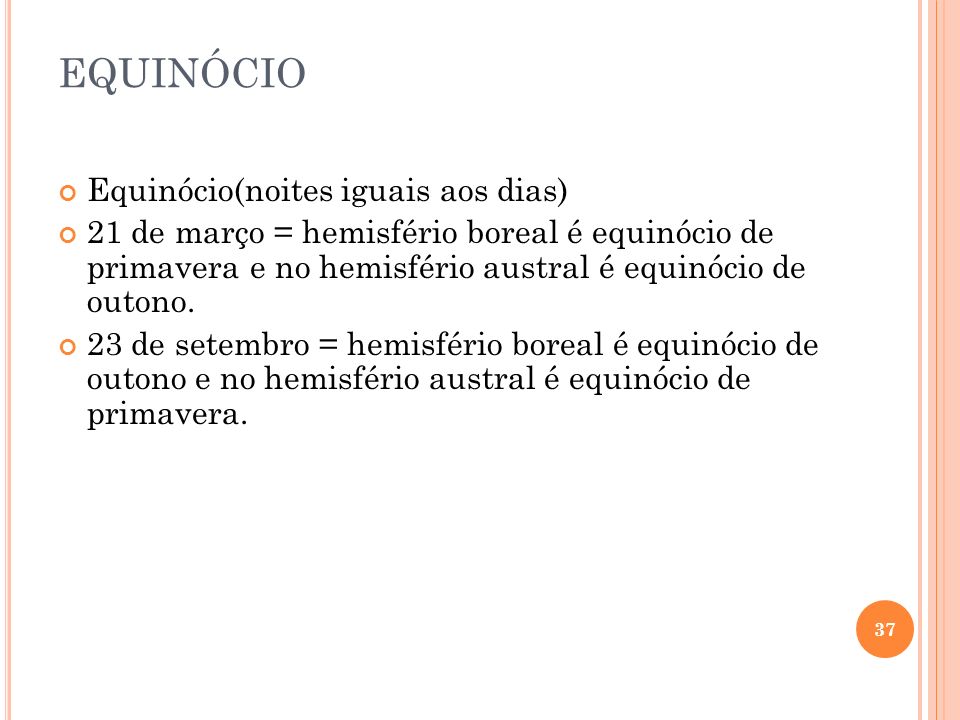

37 EQUINÓCIO Equinócio(noites iguais aos dias) 21 de março = hemisfério boreal é equinócio de primavera e no hemisfério austral é equinócio de outono. 23 de setembro = hemisfério boreal é equinócio de outono e no hemisfério austral é equinócio de primavera. 37

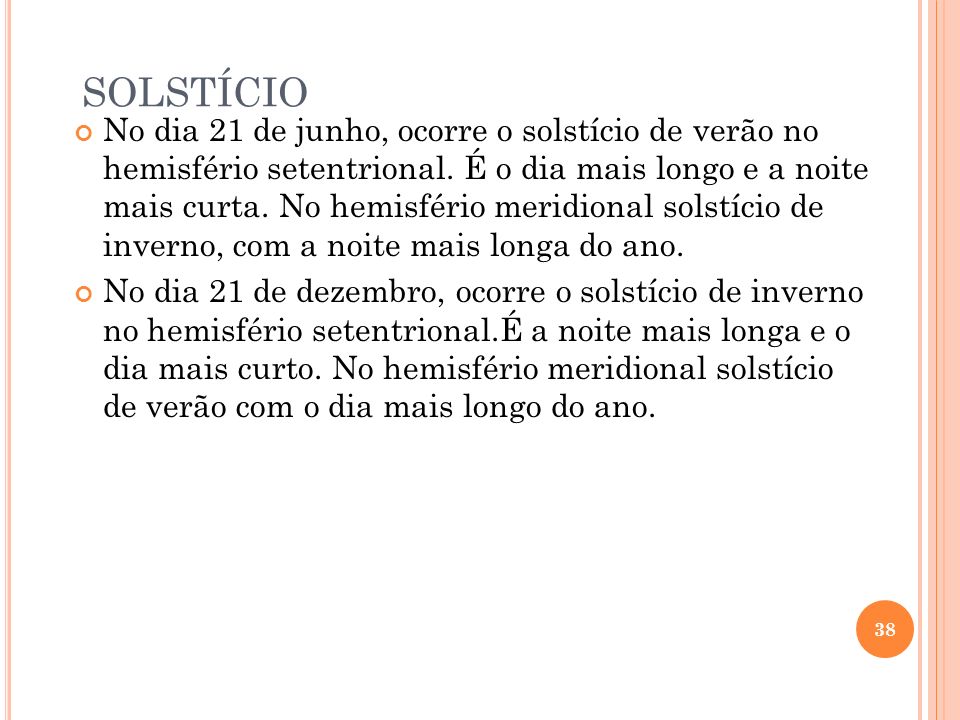

38 SOLSTÍCIO No dia 21 de junho, ocorre o solstício de verão no hemisfério setentrional. É o dia mais longo e a noite mais curta. No hemisfério meridional solstício de inverno, com a noite mais longa do ano. No dia 21 de dezembro, ocorre o solstício de inverno no hemisfério setentrional.É a noite mais longa e o dia mais curto. No hemisfério meridional solstício de verão com o dia mais longo do ano. 38

39 39
