1 INTRODUÇÃO À REPRESENTAÇÃO EM PROJETO URBANÍSTICO 4 Projeto de Monitoria Frederico Teixeira Prof. José Almir Farias Setembro | 2007

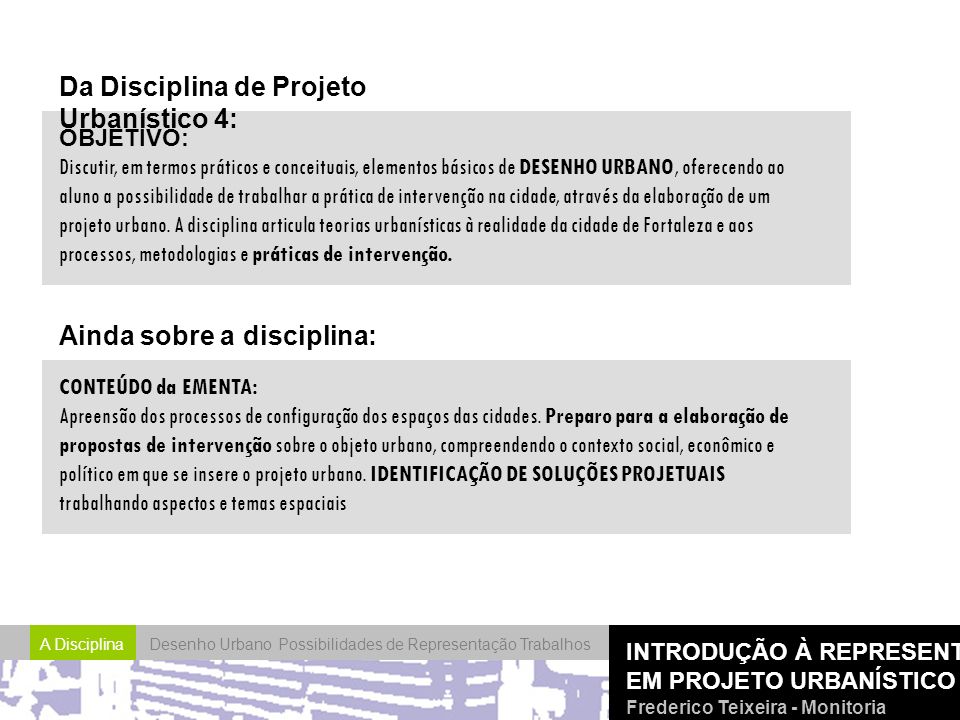

2 INTRODUÇÃO À REPRESENTAÇÃO EM PROJETO URBANÍSTICO 4 Frederico Teixeira - Monitoria A DisciplinaDesenho UrbanoPossibilidades de RepresentaçãoTrabalhos Da Disciplina de Projeto Urbanístico 4: OBJETIVO: Discutir, em termos práticos e conceituais, elementos básicos de DESENHO URBANO, oferecendo ao aluno a possibilidade de trabalhar a prática de intervenção na cidade, através da elaboração de um projeto urbano. A disciplina articula teorias urbanísticas à realidade da cidade de Fortaleza e aos processos, metodologias e práticas de intervenção. Ainda sobre a disciplina: CONTEÚDO da EMENTA: Apreensão dos processos de configuração dos espaços das cidades. Preparo para a elaboração de propostas de intervenção sobre o objeto urbano, compreendendo o contexto social, econômico e político em que se insere o projeto urbano. IDENTIFICAÇÃO DE SOLUÇÕES PROJETUAIS trabalhando aspectos e temas espaciais

3 A Disciplina INTRODUÇÃO À REPRESENTAÇÃO EM PROJETO URBANÍSTICO 4 Frederico Teixeira - Monitoria Desenho UrbanoPossibilidades de RepresentaçãoTrabalhos O que é desenho urbano? O desenho urbano pode ser definido como uma atividade multidisciplinar, interessada tanto no processo de transformação da forma urbana, quanto no espaço resultante de tal processo. Combinando questões técnicas, sociais e estéticas, projetistas urbanos atuam em todas as escalas do desenvolvimento sócio-espacial (1). Em poucas palavras, desenho urbano é a arte de fazer lugares para as pessoas. 1. MADANIPOUR, Ali. Design of urbanspace: an enquiry into a socio-spatial process. West Sussex, John Wiley & Sons, 1996. A Disciplina Para que serve? Entre outras utilidades: As intervenções urbanas resultantes desse processo de desenho promoveriam a melhora do ambiente natural das cidades e favoreceriam a prática das atividades culturais, através da criação de espaços físicos autênticos – porque inseridos na cultura dos lugares – e imaginativos – porque contribuindo para a cultura dos lugares – onde as pessoas se sentiriam atraídas a visitar, relaxar, trabalhar e conviver (2). 2. Desenhando cidades na era dos vôos econômicos - Paula Barros – Arquitextos 46

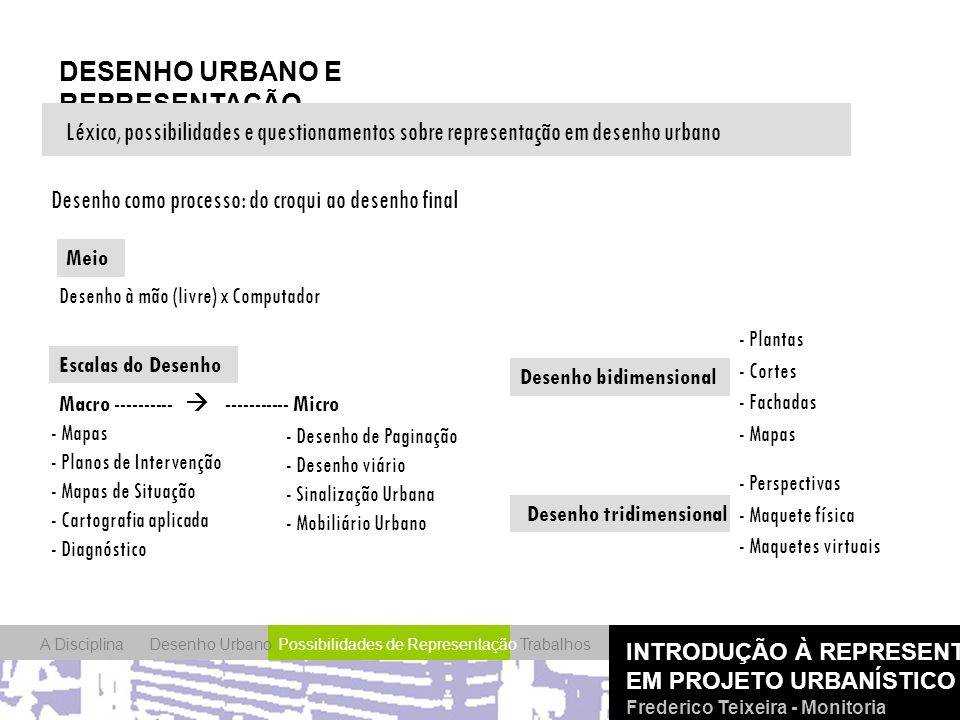

4 A Disciplina INTRODUÇÃO À REPRESENTAÇÃO EM PROJETO URBANÍSTICO 4 Frederico Teixeira - Monitoria Desenho UrbanoPossibilidades de RepresentaçãoTrabalhos DESENHO URBANO E REPRESENTAÇÃO A Disciplina Léxico, possibilidades e questionamentos sobre representação em desenho urbano Desenho bidimensional Desenho tridimensional - Perspectivas - Maquete física - Maquetes virtuais - Plantas - Cortes - Fachadas - Mapas - Planos de Intervenção - Mapas de Situação - Cartografia aplicada - Diagnóstico Escalas do Desenho Macro ----------  ----------- Micro - Desenho de Paginação - Desenho viário - Sinalização Urbana - Mobiliário Urbano Desenho como processo: do croqui ao desenho final Meio Desenho à mão (livre) x Computador

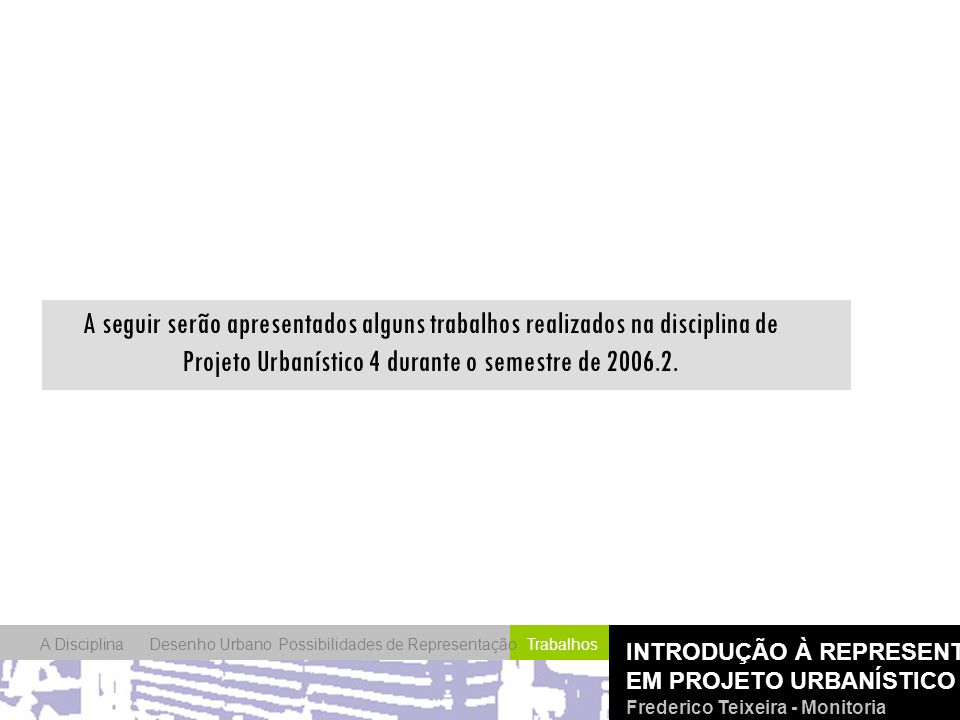

5 A Disciplina INTRODUÇÃO À REPRESENTAÇÃO EM PROJETO URBANÍSTICO 4 Frederico Teixeira - Monitoria Desenho UrbanoTrabalhosA DisciplinaPossibilidades de Representação A seguir serão apresentados alguns trabalhos realizados na disciplina de Projeto Urbanístico 4 durante o semestre de 2006.2.

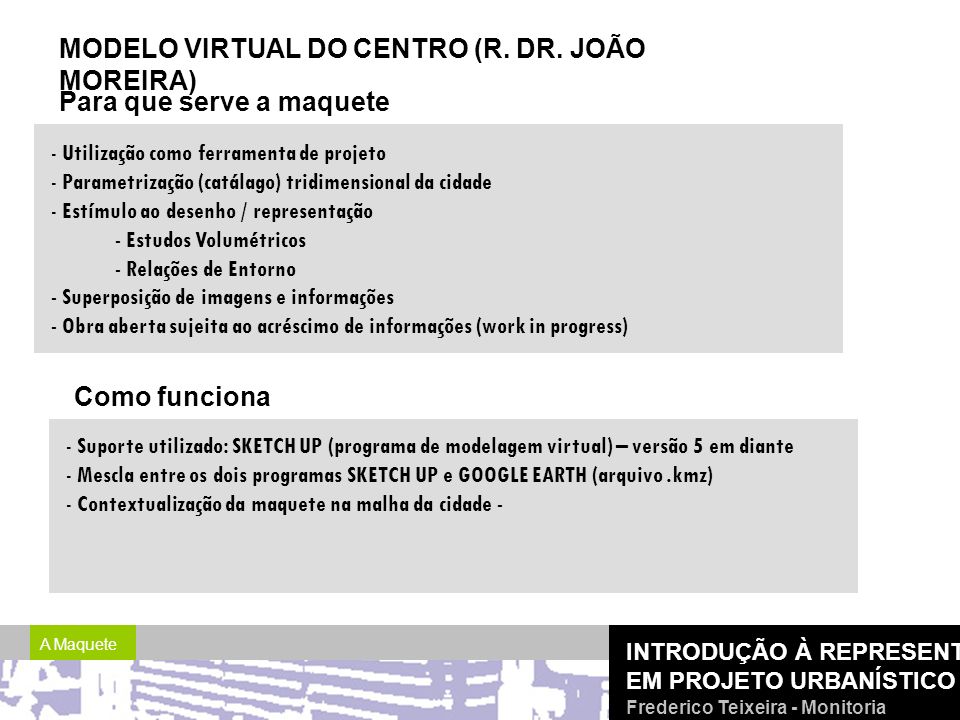

6 INTRODUÇÃO À REPRESENTAÇÃO EM PROJETO URBANÍSTICO 4 Frederico Teixeira - Monitoria A Maquete Para que serve a maquete - Utilização como ferramenta de projeto - Parametrização (catálago) tridimensional da cidade - Estímulo ao desenho / representação - Estudos Volumétricos - Relações de Entorno - Superposição de imagens e informações - Obra aberta sujeita ao acréscimo de informações (work in progress) MODELO VIRTUAL DO CENTRO (R. DR. JOÃO MOREIRA) Como funciona - Suporte utilizado: SKETCH UP (programa de modelagem virtual) – versão 5 em diante - Mescla entre os dois programas SKETCH UP e GOOGLE EARTH (arquivo.kmz) - Contextualização da maquete na malha da cidade -

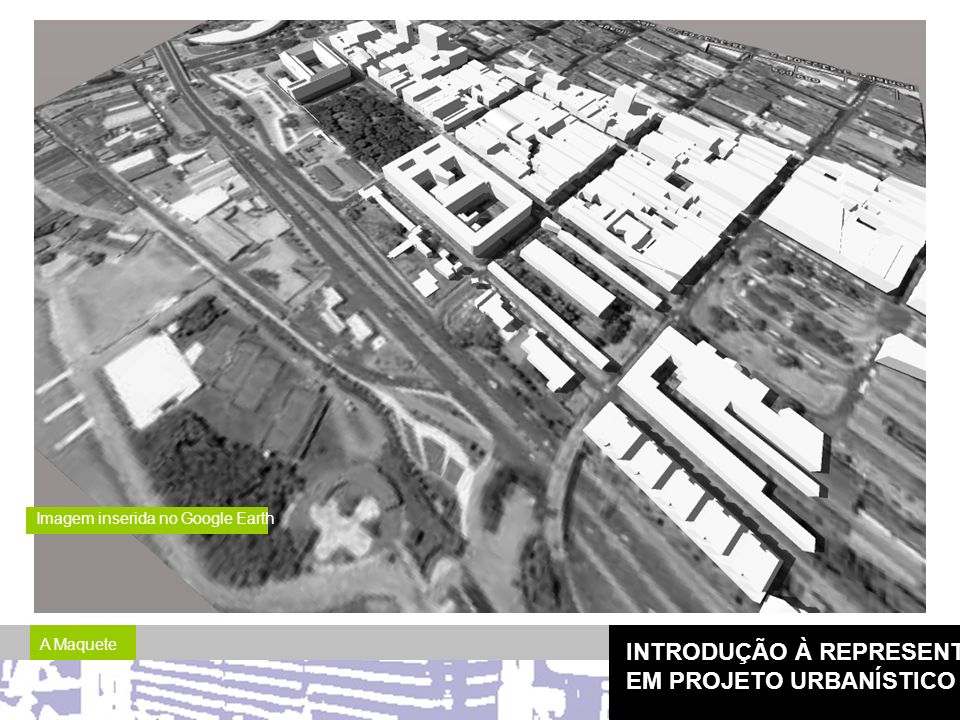

7 INTRODUÇÃO À REPRESENTAÇÃO EM PROJETO URBANÍSTICO 4 A Maquete Imagem inserida no Google Earth

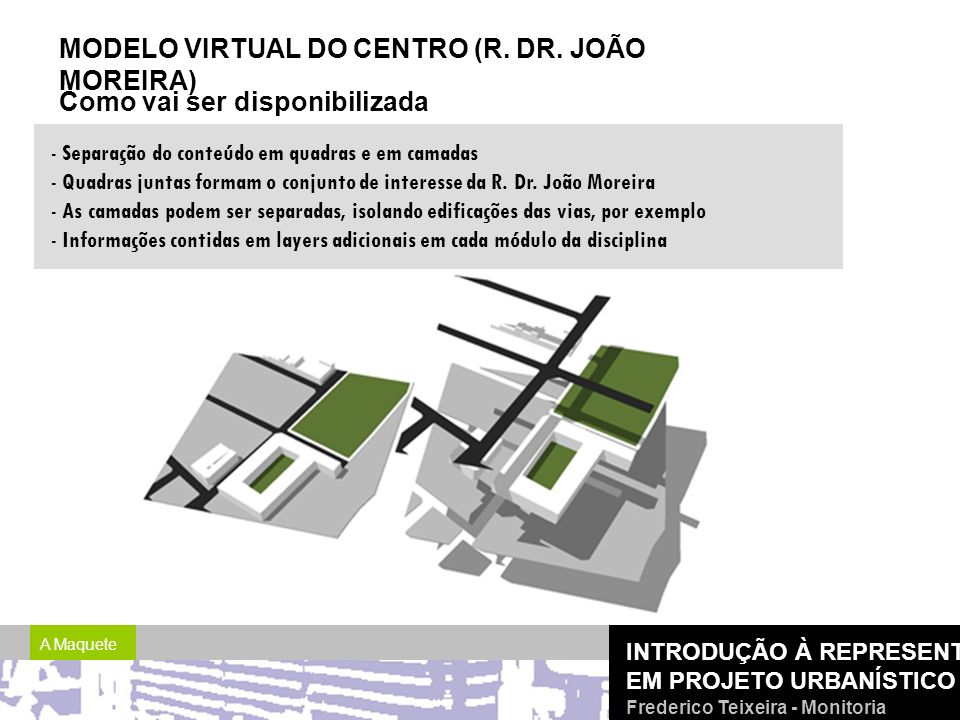

8 INTRODUÇÃO À REPRESENTAÇÃO EM PROJETO URBANÍSTICO 4 Frederico Teixeira - Monitoria A Maquete Como vai ser disponibilizada - Separação do conteúdo em quadras e em camadas - Quadras juntas formam o conjunto de interesse da R. Dr. João Moreira - As camadas podem ser separadas, isolando edificações das vias, por exemplo - Informações contidas em layers adicionais em cada módulo da disciplina MODELO VIRTUAL DO CENTRO (R. DR. JOÃO MOREIRA)

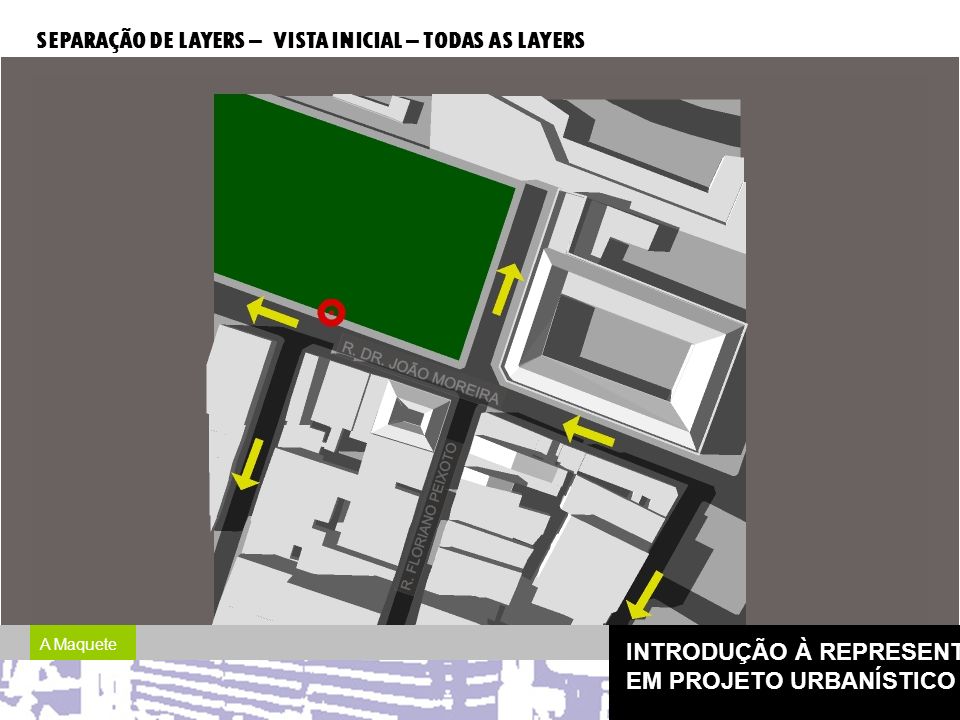

9 INTRODUÇÃO À REPRESENTAÇÃO EM PROJETO URBANÍSTICO 4 A Maquete SEPARAÇÃO DE LAYERS – VISTA INICIAL – TODAS AS LAYERS

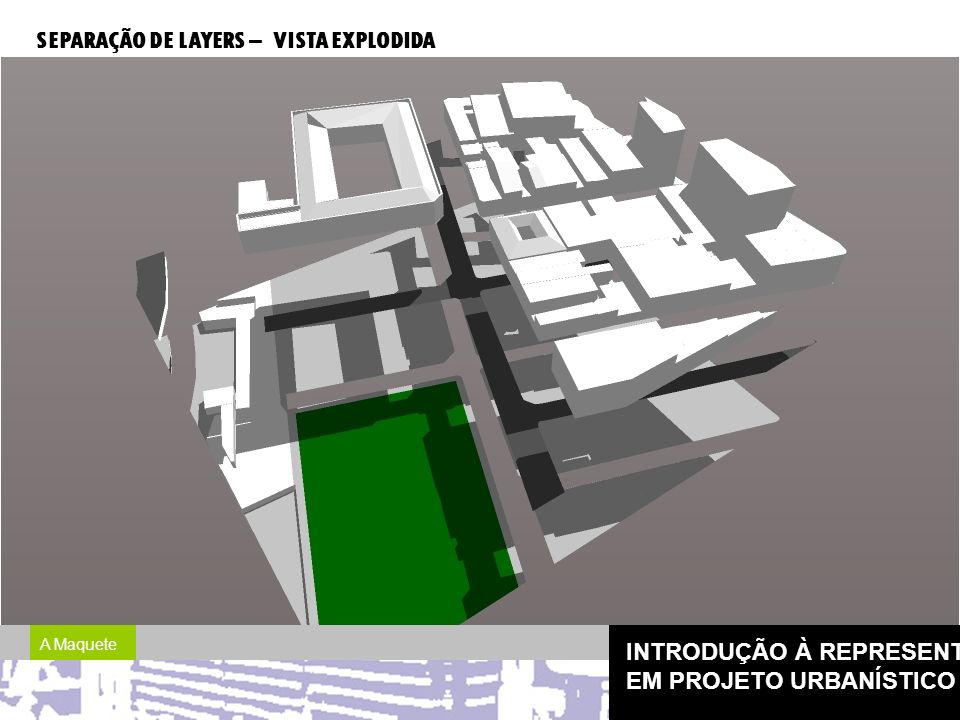

10 INTRODUÇÃO À REPRESENTAÇÃO EM PROJETO URBANÍSTICO 4 A Maquete SEPARAÇÃO DE LAYERS – VISTA EXPLODIDA

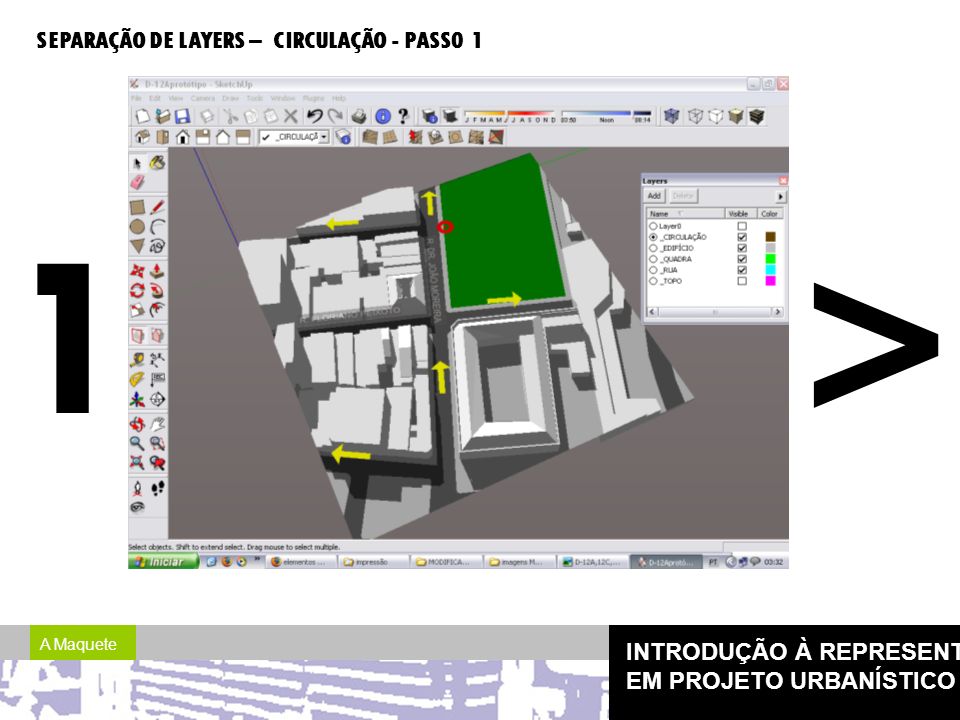

11 INTRODUÇÃO À REPRESENTAÇÃO EM PROJETO URBANÍSTICO 4 A Maquete SEPARAÇÃO DE LAYERS – CIRCULAÇÃO - PASS0 1 > 1

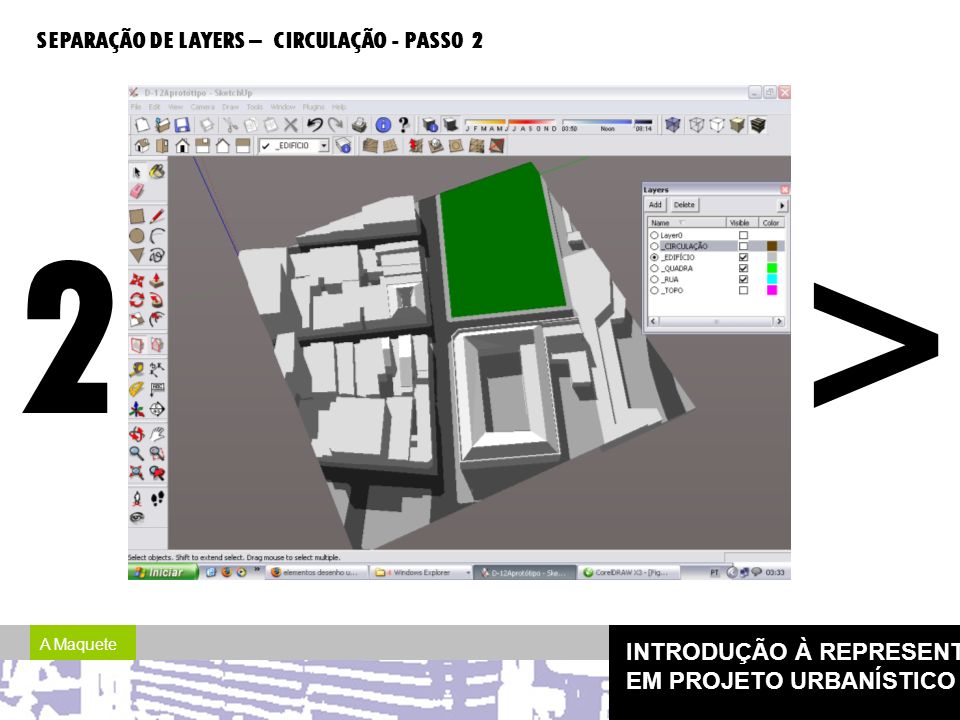

12 INTRODUÇÃO À REPRESENTAÇÃO EM PROJETO URBANÍSTICO 4 A Maquete SEPARAÇÃO DE LAYERS – CIRCULAÇÃO - PASS0 2 > 2

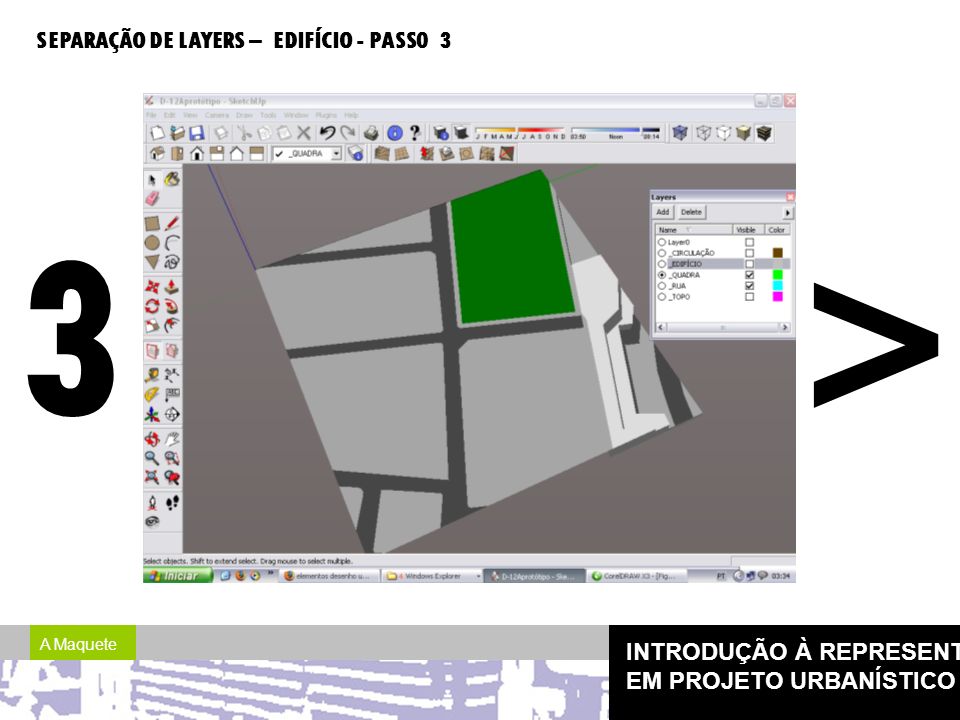

13 INTRODUÇÃO À REPRESENTAÇÃO EM PROJETO URBANÍSTICO 4 A Maquete SEPARAÇÃO DE LAYERS – EDIFÍCIO - PASS0 3 > 3

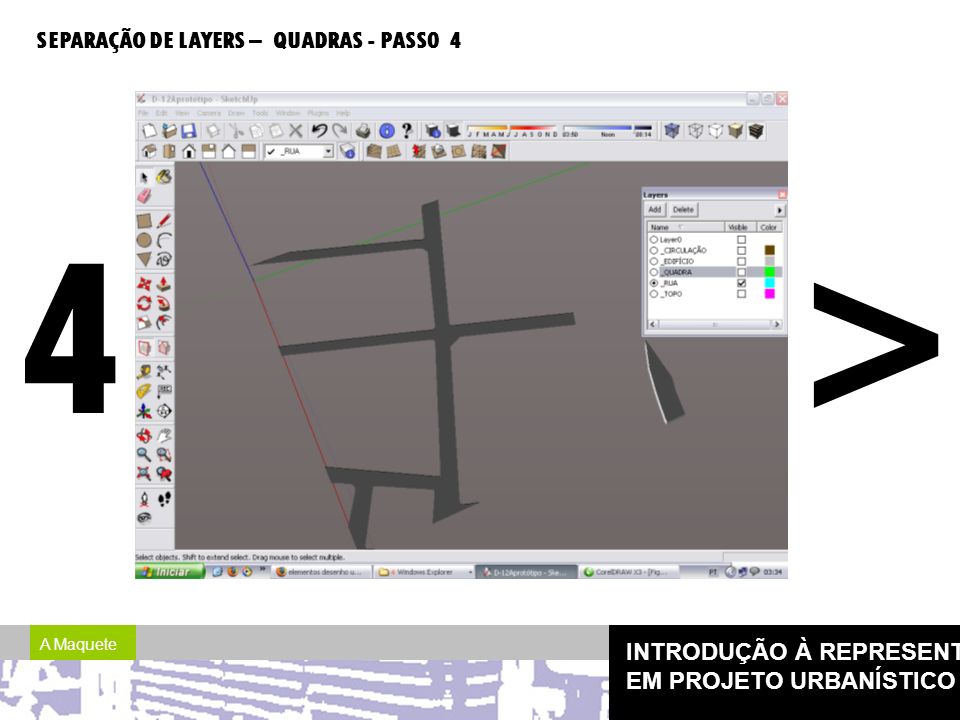

14 INTRODUÇÃO À REPRESENTAÇÃO EM PROJETO URBANÍSTICO 4 A Maquete SEPARAÇÃO DE LAYERS – QUADRAS - PASS0 4 > 4
