IMPACTOS DAS MUDANÇAS DE CLIMA NA ALOCAÇÃO DE ÁGUA NA BACIA ESTENDIDA DO SÃO FRANCISCO: Demandas Daniel Camelo Cid Salvador, 19 de fevereiro de 2016.

Apresentação em tema: "IMPACTOS DAS MUDANÇAS DE CLIMA NA ALOCAÇÃO DE ÁGUA NA BACIA ESTENDIDA DO SÃO FRANCISCO: Demandas Daniel Camelo Cid Salvador, 19 de fevereiro de 2016."— Transcrição da apresentação:

1 IMPACTOS DAS MUDANÇAS DE CLIMA NA ALOCAÇÃO DE ÁGUA NA BACIA ESTENDIDA DO SÃO FRANCISCO: Demandas Daniel Camelo Cid Salvador, 19 de fevereiro de 2016

2 Nordeste Setentrional 31 sub-bacias; 390 municípios; 71 municípios pertencentes ao Ramal do Agreste 10 municípios pertencentes ao BHSF Total: 471 municípios beneficiados pelo PISF Fonte: NT Ana 2005 Figura 1- Divisão das bacias do Nordeste Setentrional em sub-bacias

3 Coleta de dados de demandas 1) Nordeste Setentrional Documento ANA – Nota Técnica 2005 2) Bacia do São Francisco Dados da Conjuntura dos Recursos Hídricos de 2015 2)

4 Nordeste Setentrional 31 sub-bacias; 390 municípios; 71 municípios pertencentes ao Ramal do Agreste 10 municípios pentencentes ao BHSF Total: 471 municípios beneficiados pelo PISF Fonte: NT Ana 2005 Tabela 1 – Divisão das 31 sub-bacias do NS

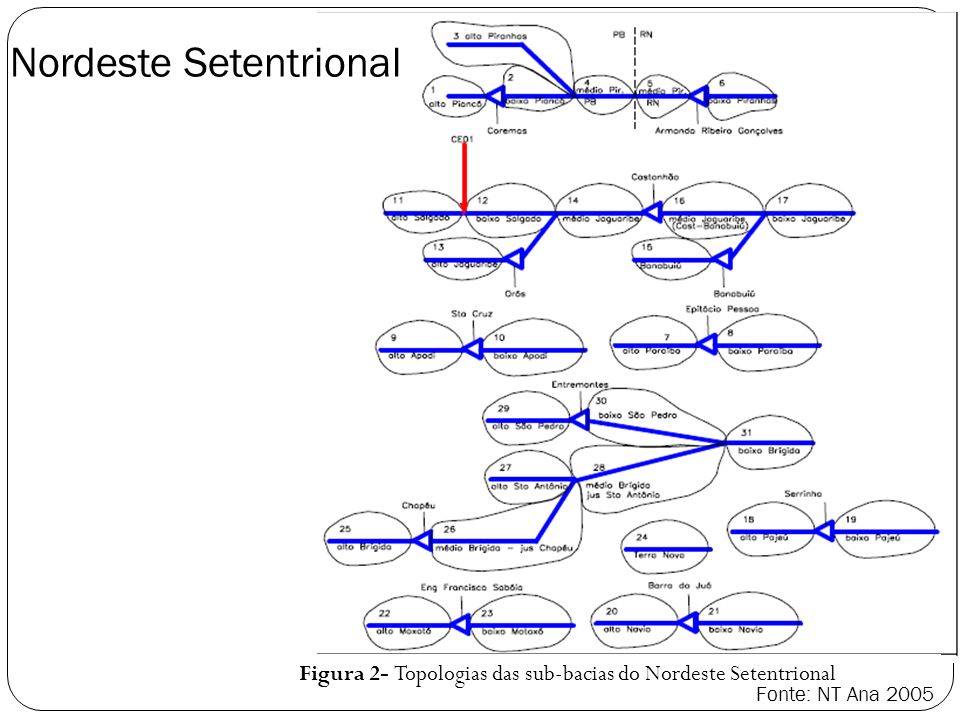

5 Nordeste Setentrional Figura 2- Topologias das sub-bacias do Nordeste Setentrional Fonte: NT Ana 2005

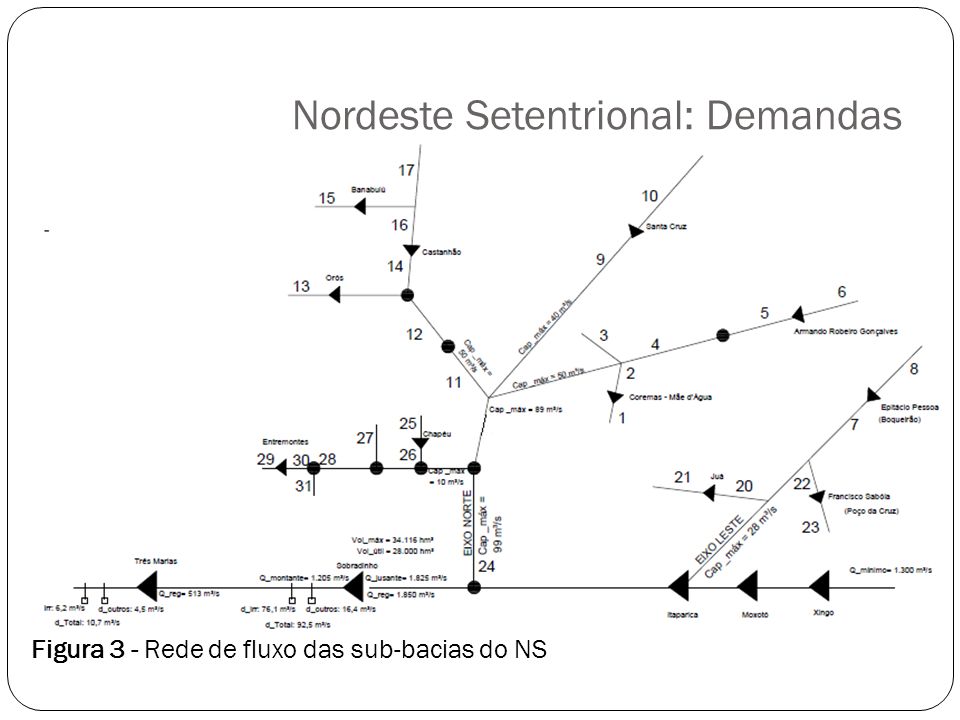

6 Nordeste Setentrional: Demandas Figura 3 - Rede de fluxo das sub-bacias do NS

7 Nordeste Setentrional: Demandas Sub-bacia QURBQRURQBEDAQPISCICULTURAQINDUSTRIALQIIRRIGAÇÃOQTOTAL 1Alto Piancó (Curemas) 0,220,160,1200,011,21,7 2Baixo Piancó (jusante Curemas) 0,280,01 002,032,32 3Alto Piranhas 0,270,150,10,060,10,991,66 4Médio Piranhas PB 0,10,060,040,030,061,371,65 5Médio Piranhas RN 0,510,210,230,040,023,64,61 6Baixo Piranhas 0,720,040,030,80,223,014,82 7Alto Paraíba 0,20,130,150,040,010,831,36 8Médio / Baixo Paraíba 3,440,310,170,061,943,359,26 9Alto Apodi 0,230,120,090,060,010,751,26 10Baixo Apodi 0,160,110,0800,12,442,89 11Alto Salgado 1,070,330,1700,163,645,37 12Baixo Salgado 0,10,06 0,090,031,031,38 13Alto Jaguaribe 0,520,350,360,010,053,454,75 14Médio Jaguaribe (Salgado-Castanhão) 0,140,090,140,060,021,291,74 15Banabuú 0,480,30,3300,051,72,86 16Médio Jaguaribe (Castanhão-Banabuiú) 0,060,080,07007,747,94 17Baixo Jaguaribe 7,570,080,0503,062,4513,21 18Alto Pajeú 0,350,190,110000,65 19Baixo Pajeú 0,040,020,030000,09 20Alto Navio 0,010,02 000,230,27 Tabela 2 - Demandas nas sub-bacias em 2005, estimadas pela ANA (m³/s). Fonte: NT Ana 2005

8 Sub-bacia QURBQRURQBEDAQPISCICULTURAQINDUSTRIALQIIRRIGAÇÃOQTOTAL 21Baixo Navio 000,02000,30,33 22Alto Moxotó 0,170,050,06 00,320,66 23Baixo Moxotó 0,09 0,0700,032,112,39 24Terra Nova 0,010,05 0,0200,110,24 25Alto Brígida 0,0400,01000,050,09 26Médio Brígida jusante Chapéu 00,060,050,0200,080,21 27Alto Santo Antônio 000,01000,310,32 28Médio Brígida jusante Santo Antônio 00,10,06000,110,27 29Alto São Pedro 000,01000,210,22 30Médio São Pedro jusante Entremontes 00,0100,0200,60,63 31Baixo Brígida * 0000000 Demanda total nas sub-bacias receptoras 16,773,172,681,385,8645,2875,14 50Ramal do Agreste 2,610000,8903,5 100São Francisco 0,32 000000,32 * Demanda total incluindo outras demandas atendidas pelo PISF 19,713,172,681,386,7545,2878,97 Tabela 2 (cont) - Demandas nas sub-bacias em 2005, estimadas pela ANA (m³/s) Fonte: NT Ana 2005 Nordeste Setentrional: Demandas

9 Projeções de crescimento das demandas taxa 4,6% aa taxa 2,3% aa Cenário 1) Utilização dos valores da Tabela 14 (NT 2005) como base para projeção e usar a taxa 4,6% aa, apresentada na Figura 5 (NT 2005); Cenário 2) Utilização dos valores da Tabela 14 (NT 2005) como base para projeção e usar a taxa 2,3% aa.

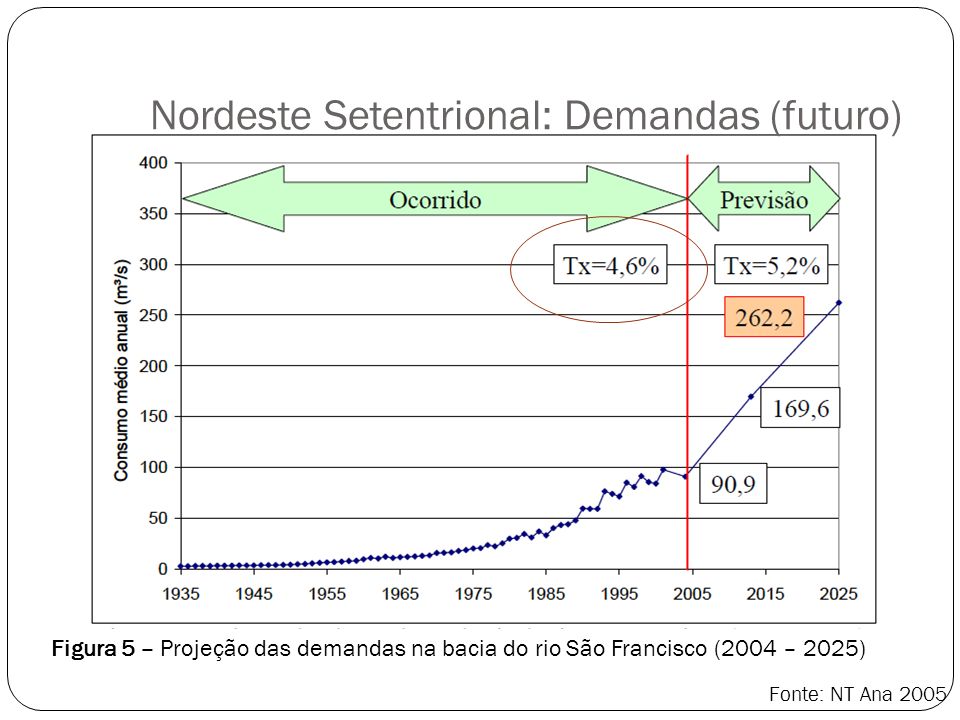

10 Nordeste Setentrional: Demandas (futuro) Fonte: NT Ana 2005 Figura 5 – Projeção das demandas na bacia do rio São Francisco (2004 – 2025)

11 Bacia Hidrográfica do São Francisco: Demandas Retirada total de água (m³/s) Consumo total de água (m³/s) Vazão de abastecimento humano urbano (m³/s) Vazão de consumo do abastecimento urbano (m³/s) Total605,7327,045,09,0 ReservatórioDemanda Irrigação (m³/s) Demanda outros usos (m³/s) Demanda total (m³/s) Sobradinho76,116,492,5 Três Marias6,24,510,7 Tabela 3 – Demanda* total da BHSF. * Estes dados de vazões foram calculados para 2010 e publicados pela ANA no relatório de Conjuntura [2011]. O recorte feito inclui qualquer município com área na região hidrográfica do São Francisco, ainda que a sede esteja fora dela. Tabela 4 – Demanda a montante dos reservatório Sobradinho e Três Marias Fonte: NT Ana 2013

12 Tabela 5 – Evolução dos usos consuntivos na bacia do rio São Francisco, a montante da UHE de Sobradinho. Fonte: NT Ana 2013 (Tabela 29) Bacia Hidrográfica do São Francisco: Demandas

13 Bacia Hidrográfica do São Francisco: - Demandas D0: Demanda atual: Dados da Conjuntura dos Recursos Hídricos (2015). Demanda de cada reservatório considerada pelos usos a montante D1:Crescimento a taxa anual de 2,3 % D2:Crescimento a taxa anual de 4,6 %

14 Bacia Hidrográfica do São Francisco: - Demandas D0: Demanda atual: Dados da Conjuntura dos Recursos Hídricos (2015). Demanda de cada reservatório considerada pelos usos a montante D1:Crescimento a taxa anual de 2,3 % D2:Crescimento a taxa anual de 4,6 %

15 Bacia Hidrográfica do São Francisco: - Demandas D0: Demanda atual: Dados da Conjuntura dos Recursos Hídricos (2015). Demanda de cada reservatório considerada pelos usos a montante D1:Crescimento a taxa anual de 2,3 % D2:Crescimento a taxa anual de 4,6 %

16 Nordeste Setentrional: Modelo de Operação Figura 5 – Modelo de Operação do PISF Sobradinho Três Marias Itaparica Eixo Leste Centro de Demandas Res. Equivalente Ceará Coremas-Mãe D’água Armando Ribeiro Gonçalves (Assú) Reservatório Eixo Norte

17 Bacia do São Francisco - PISF

18

19 OBRIGADO
