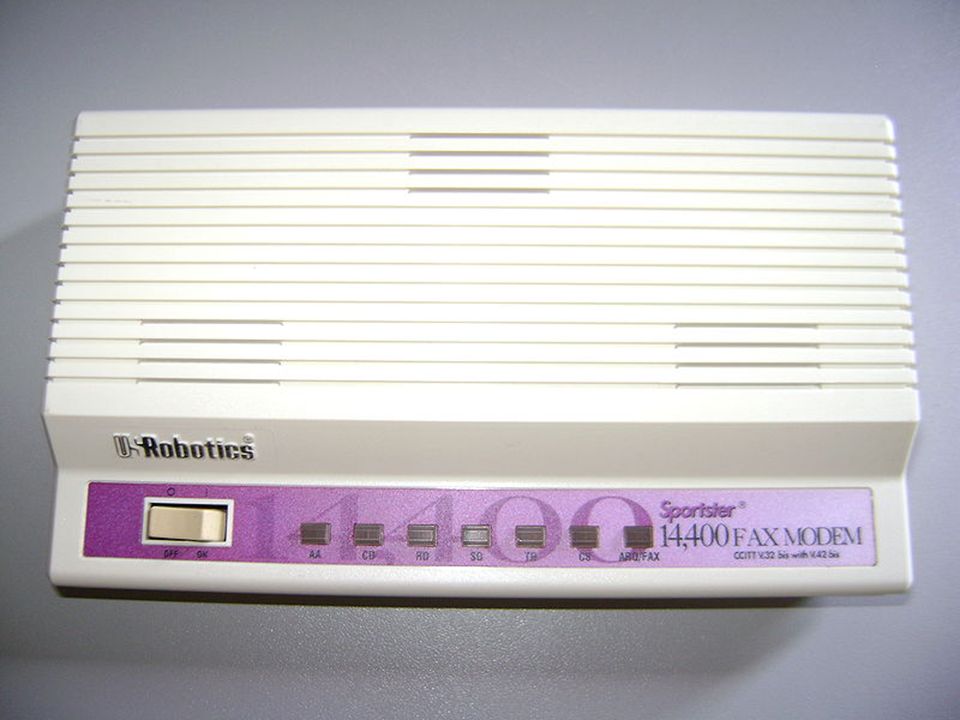

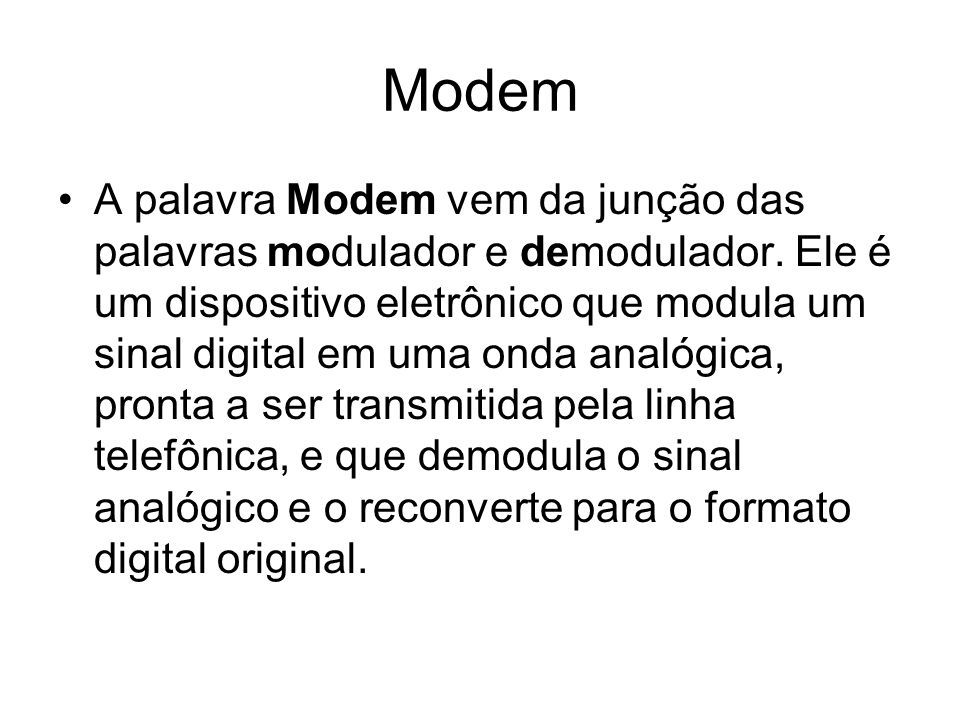

1 Modem A palavra Modem vem da junção das palavras modulador e demodulador. Ele é um dispositivo eletrônico que modula um sinal digital em uma onda analógica, pronta a ser transmitida pela linha telefônica, e que demodula o sinal analógico e o reconverte para o formato digital original.

2

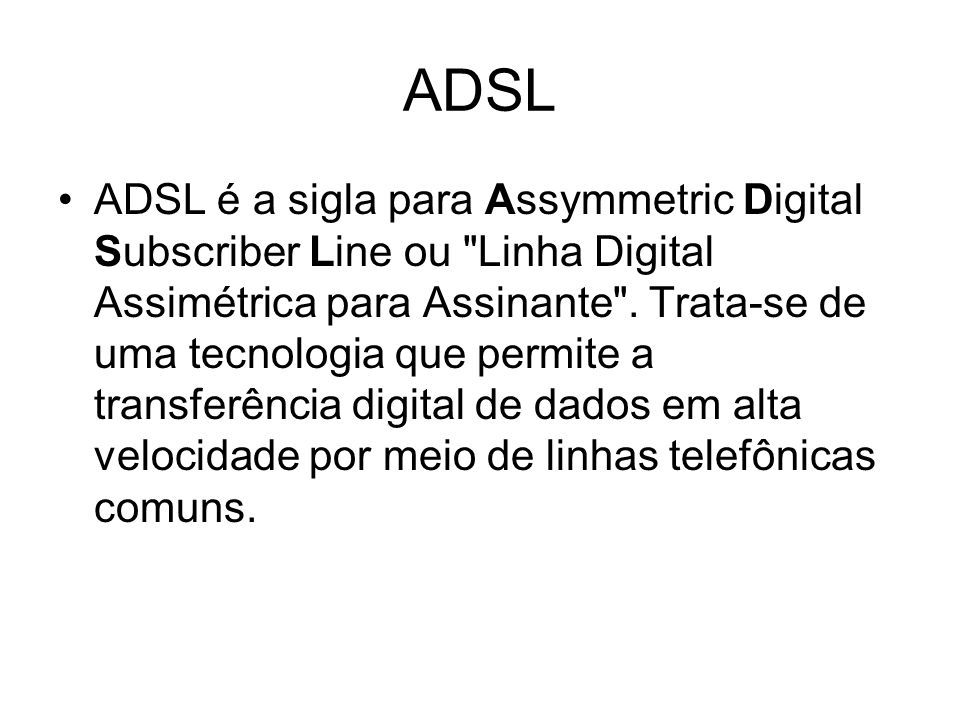

3 ADSL ADSL é a sigla para Assymmetric Digital Subscriber Line ou "Linha Digital Assimétrica para Assinante". Trata-se de uma tecnologia que permite a transferência digital de dados em alta velocidade por meio de linhas telefônicas comuns.

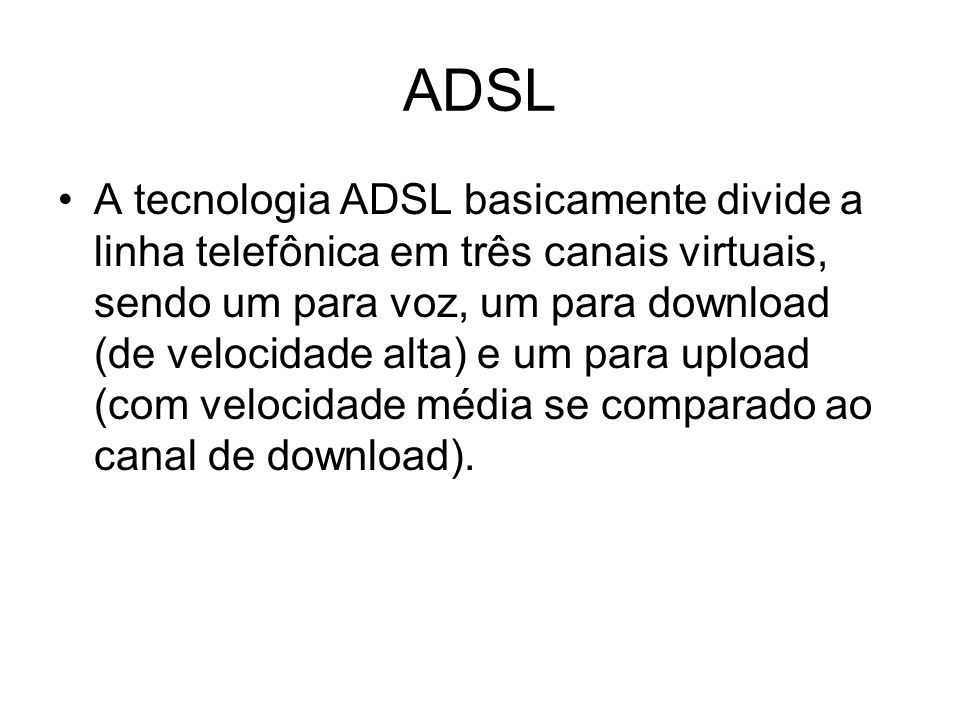

4 ADSL A tecnologia ADSL basicamente divide a linha telefônica em três canais virtuais, sendo um para voz, um para download (de velocidade alta) e um para upload (com velocidade média se comparado ao canal de download).

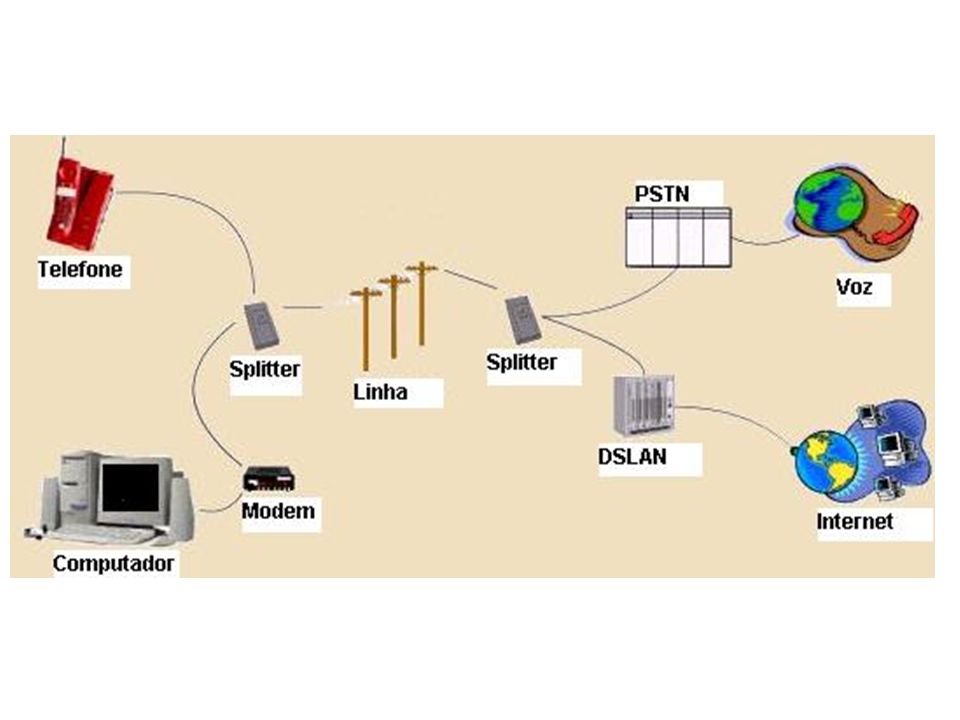

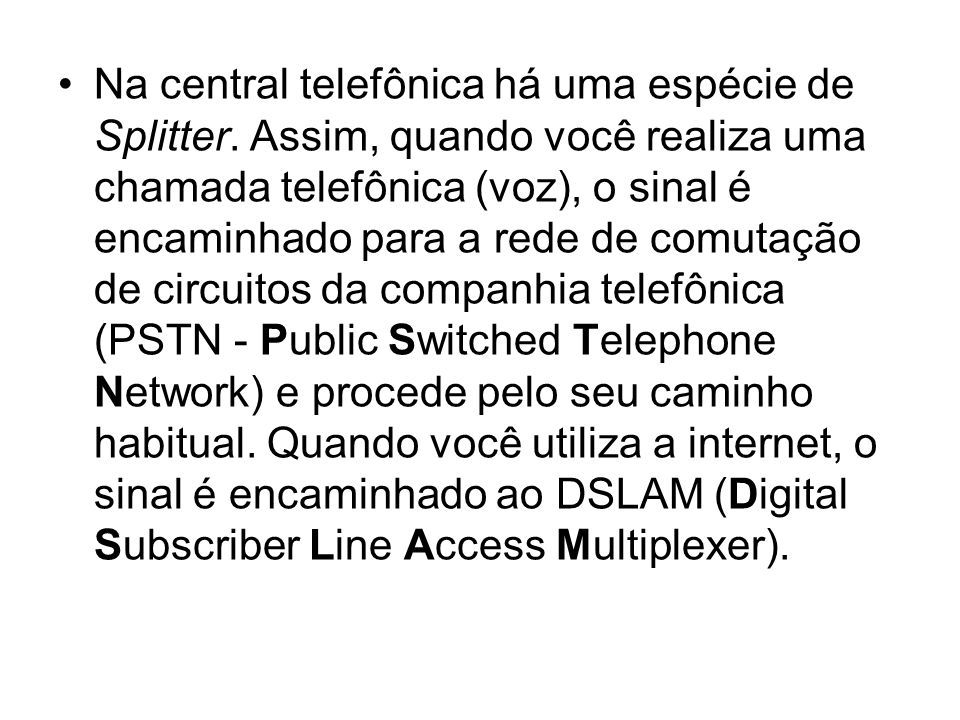

5 Na central telefônica há uma espécie de Splitter. Assim, quando você realiza uma chamada telefônica (voz), o sinal é encaminhado para a rede de comutação de circuitos da companhia telefônica (PSTN - Public Switched Telephone Network) e procede pelo seu caminho habitual. Quando você utiliza a internet, o sinal é encaminhado ao DSLAM (Digital Subscriber Line Access Multiplexer).

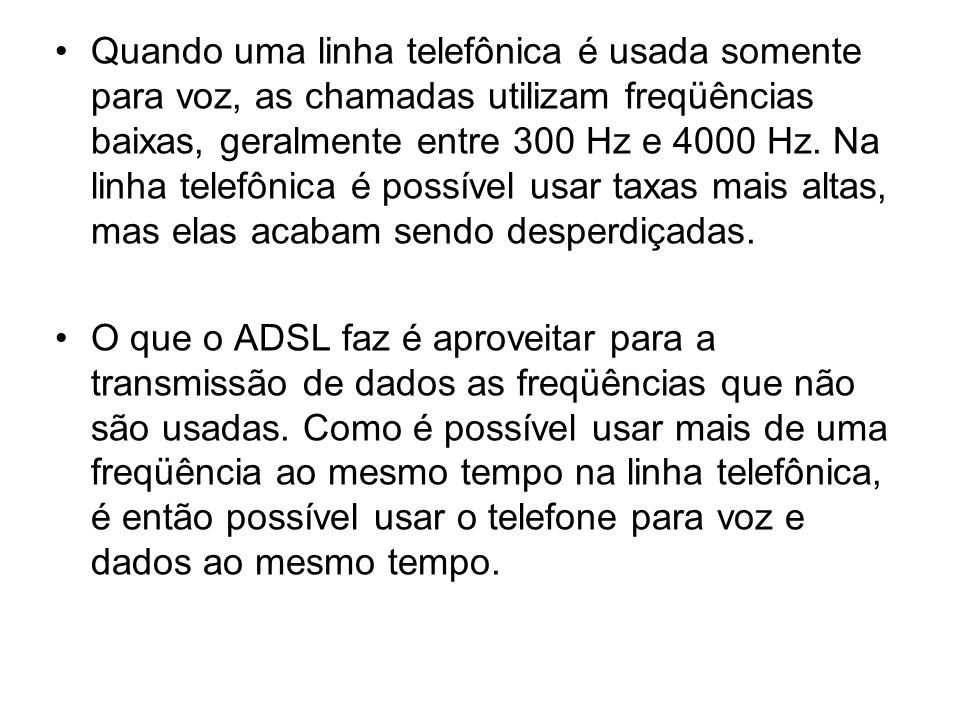

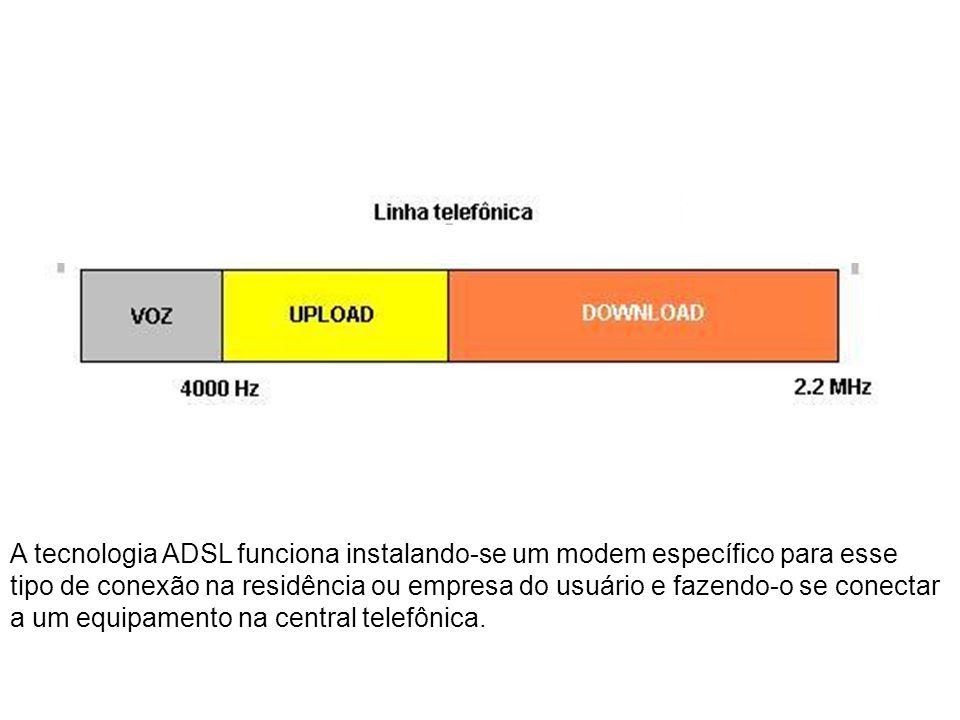

6 Quando uma linha telefônica é usada somente para voz, as chamadas utilizam freqüências baixas, geralmente entre 300 Hz e 4000 Hz. Na linha telefônica é possível usar taxas mais altas, mas elas acabam sendo desperdiçadas. O que o ADSL faz é aproveitar para a transmissão de dados as freqüências que não são usadas. Como é possível usar mais de uma freqüência ao mesmo tempo na linha telefônica, é então possível usar o telefone para voz e dados ao mesmo tempo.

7 A tecnologia ADSL funciona instalando-se um modem específico para esse tipo de conexão na residência ou empresa do usuário e fazendo-o se conectar a um equipamento na central telefônica.

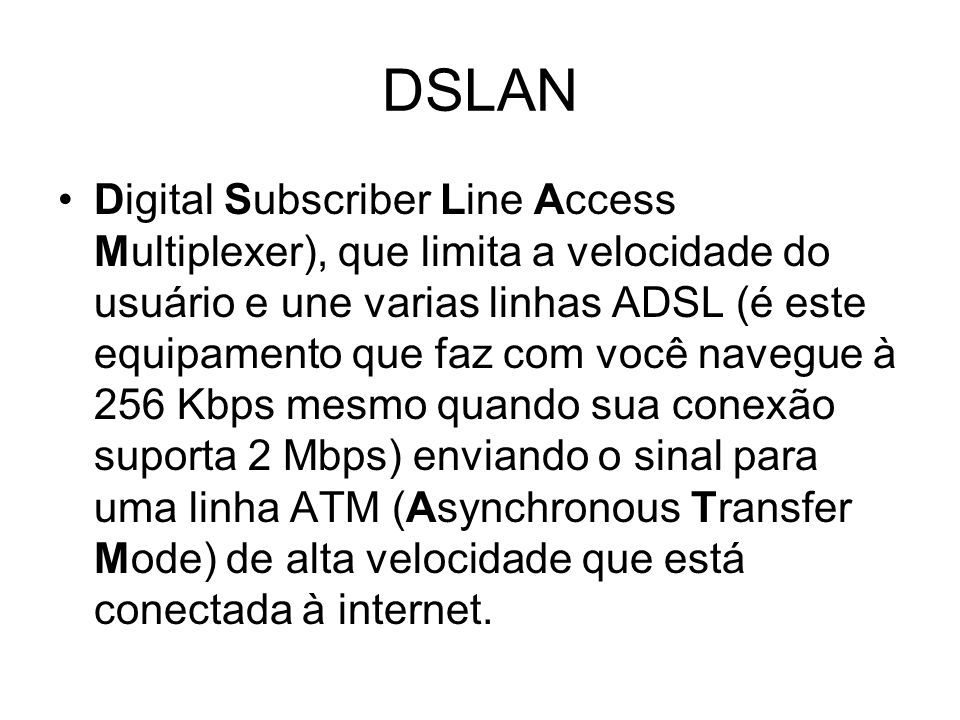

8 DSLAN Digital Subscriber Line Access Multiplexer), que limita a velocidade do usuário e une varias linhas ADSL (é este equipamento que faz com você navegue à 256 Kbps mesmo quando sua conexão suporta 2 Mbps) enviando o sinal para uma linha ATM (Asynchronous Transfer Mode) de alta velocidade que está conectada à internet.

9

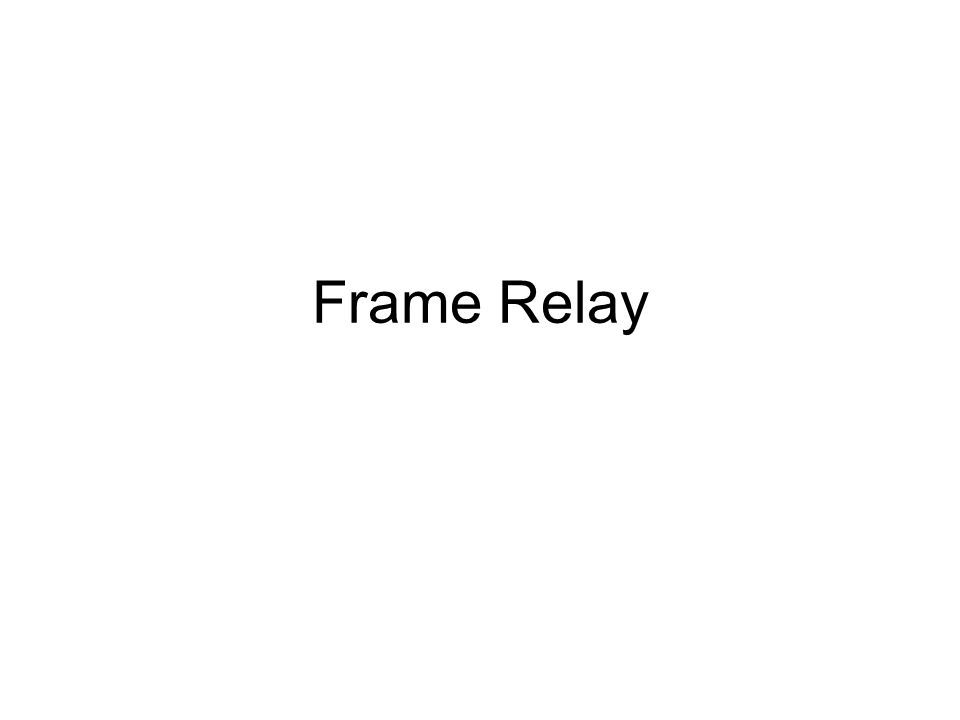

10 Frame Relay

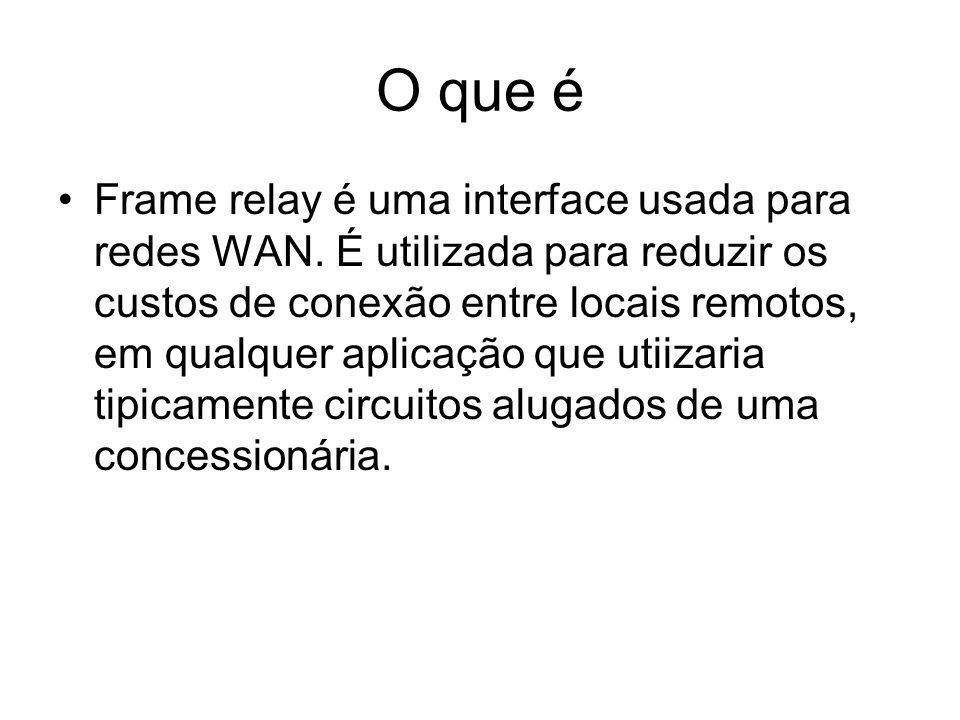

11 O que é Frame relay é uma interface usada para redes WAN. É utilizada para reduzir os custos de conexão entre locais remotos, em qualquer aplicação que utiizaria tipicamente circuitos alugados de uma concessionária.

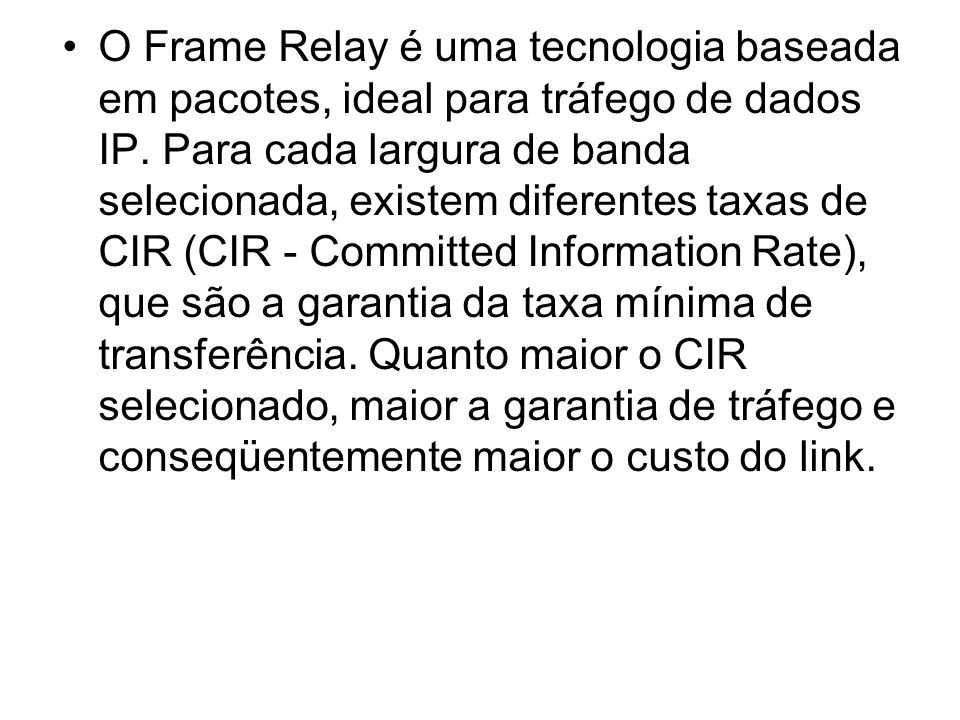

12 O Frame Relay é uma tecnologia baseada em pacotes, ideal para tráfego de dados IP. Para cada largura de banda selecionada, existem diferentes taxas de CIR (CIR - Committed Information Rate), que são a garantia da taxa mínima de transferência. Quanto maior o CIR selecionado, maior a garantia de tráfego e conseqüentemente maior o custo do link.

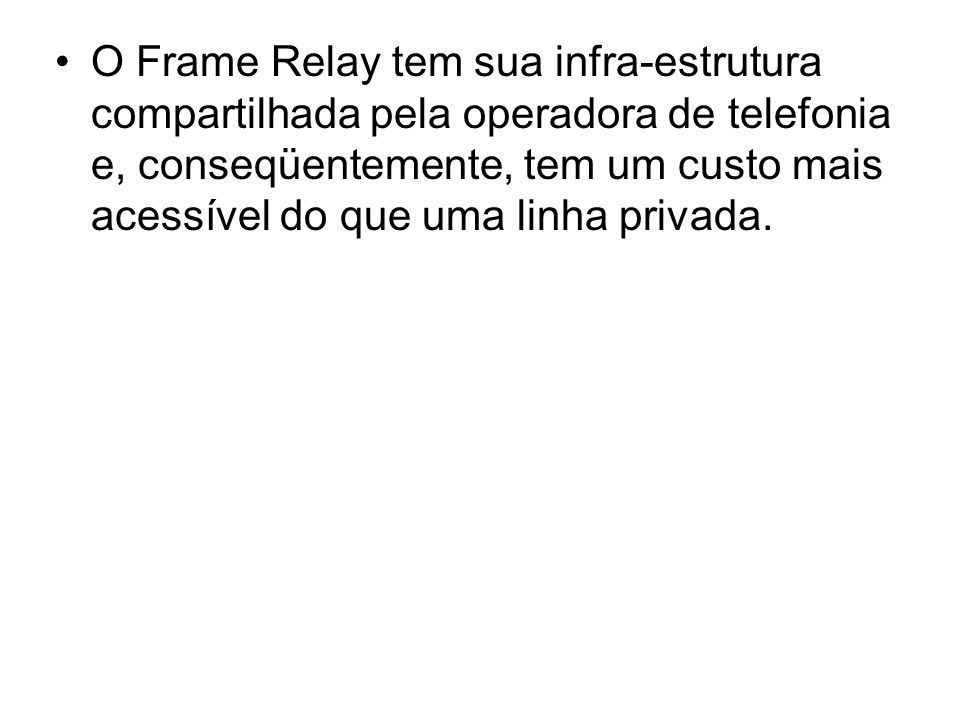

13 O Frame Relay tem sua infra-estrutura compartilhada pela operadora de telefonia e, conseqüentemente, tem um custo mais acessível do que uma linha privada.

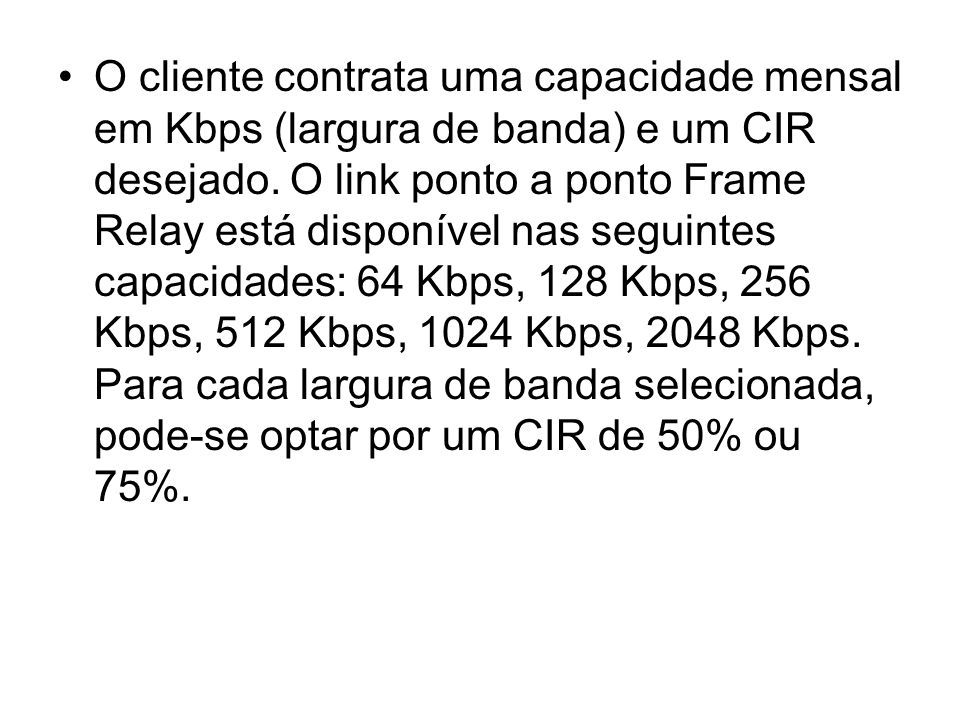

14 O cliente contrata uma capacidade mensal em Kbps (largura de banda) e um CIR desejado. O link ponto a ponto Frame Relay está disponível nas seguintes capacidades: 64 Kbps, 128 Kbps, 256 Kbps, 512 Kbps, 1024 Kbps, 2048 Kbps. Para cada largura de banda selecionada, pode-se optar por um CIR de 50% ou 75%.

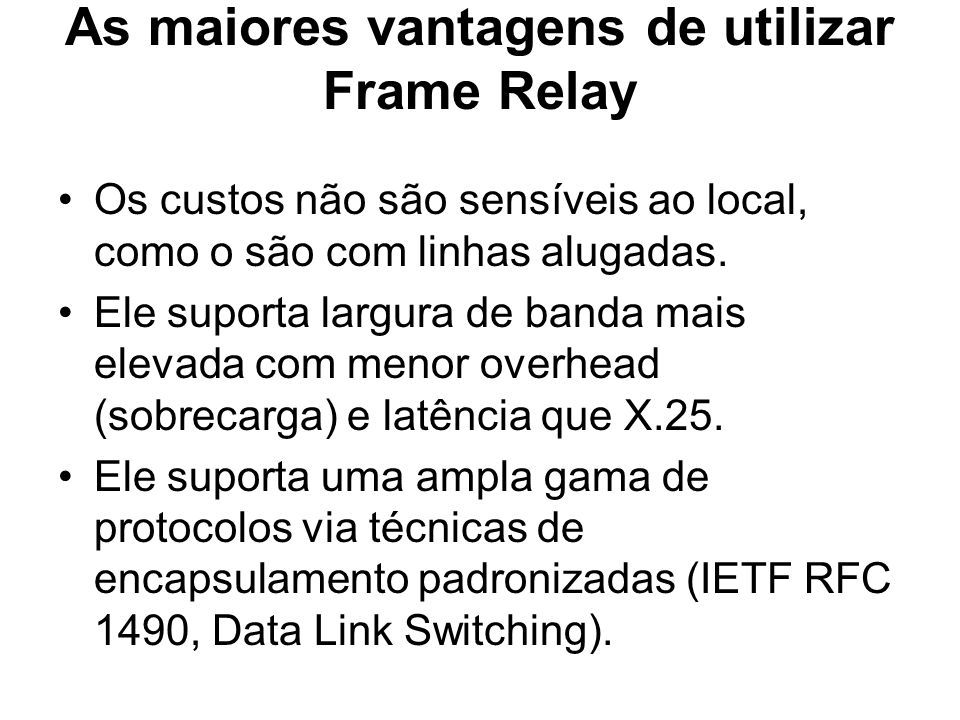

15 As maiores vantagens de utilizar Frame Relay Os custos não são sensíveis ao local, como o são com linhas alugadas. Ele suporta largura de banda mais elevada com menor overhead (sobrecarga) e latência que X.25. Ele suporta uma ampla gama de protocolos via técnicas de encapsulamento padronizadas (IETF RFC 1490, Data Link Switching).

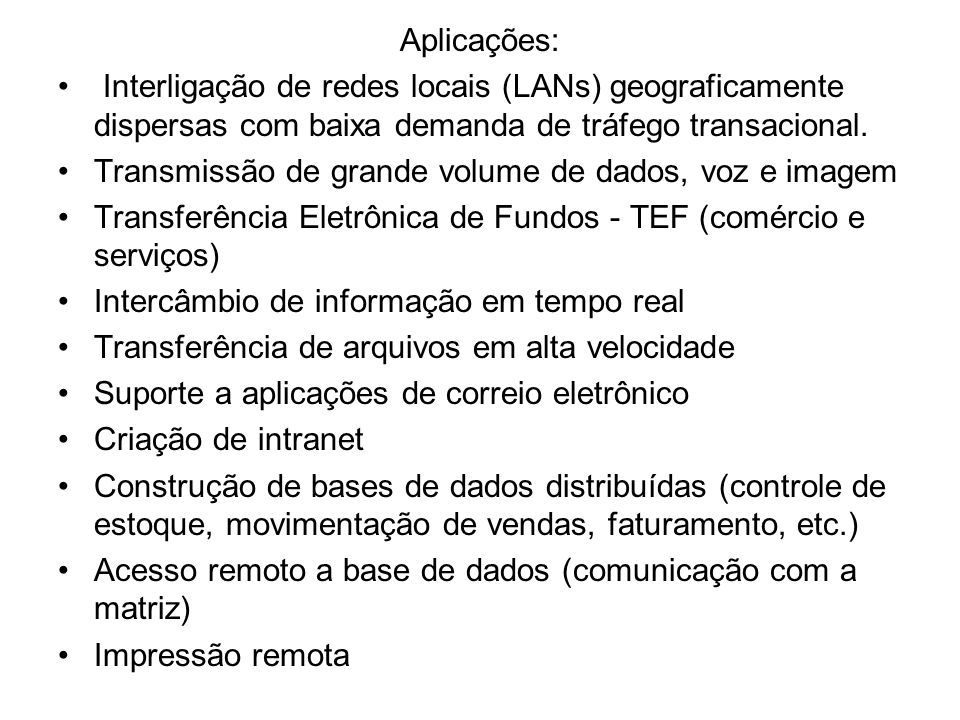

16 Aplicações: Interligação de redes locais (LANs) geograficamente dispersas com baixa demanda de tráfego transacional. Transmissão de grande volume de dados, voz e imagem Transferência Eletrônica de Fundos - TEF (comércio e serviços) Intercâmbio de informação em tempo real Transferência de arquivos em alta velocidade Suporte a aplicações de correio eletrônico Criação de intranet Construção de bases de dados distribuídas (controle de estoque, movimentação de vendas, faturamento, etc.) Acesso remoto a base de dados (comunicação com a matriz) Impressão remota

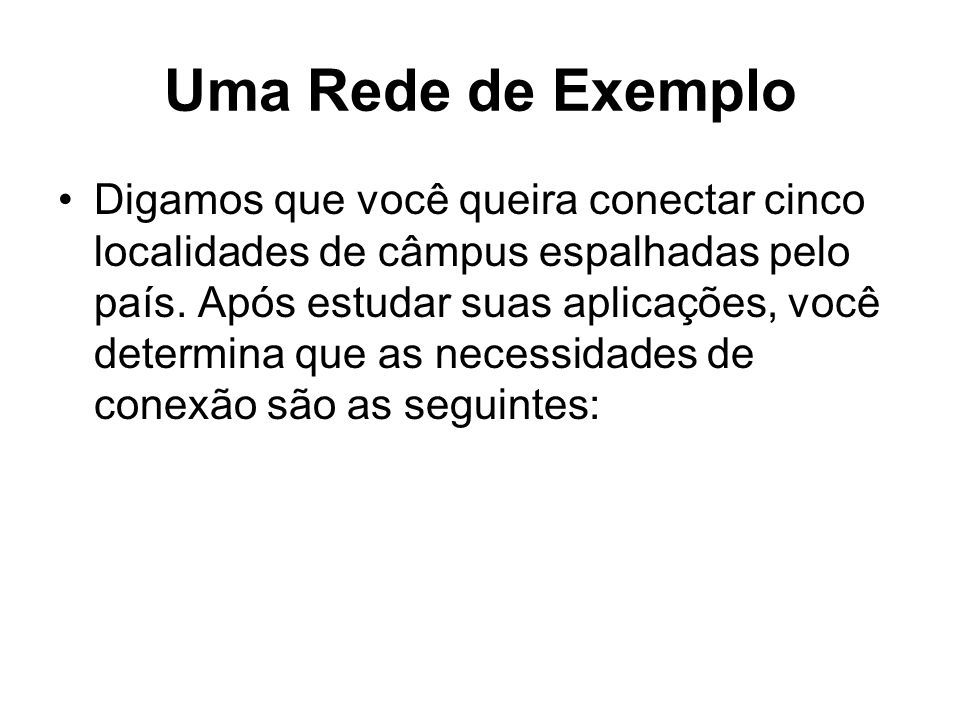

17 Uma Rede de Exemplo Digamos que você queira conectar cinco localidades de câmpus espalhadas pelo país. Após estudar suas aplicações, você determina que as necessidades de conexão são as seguintes:

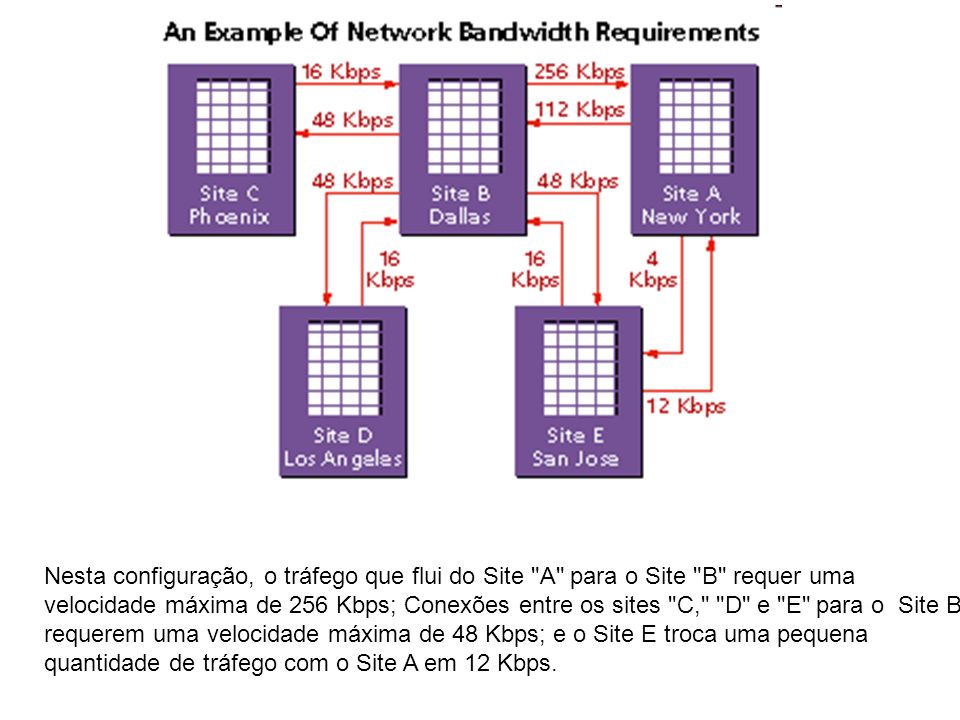

18 Nesta configuração, o tráfego que flui do Site "A" para o Site "B" requer uma velocidade máxima de 256 Kbps; Conexões entre os sites "C," "D" e "E" para o Site B requerem uma velocidade máxima de 48 Kbps; e o Site E troca uma pequena quantidade de tráfego com o Site A em 12 Kbps.

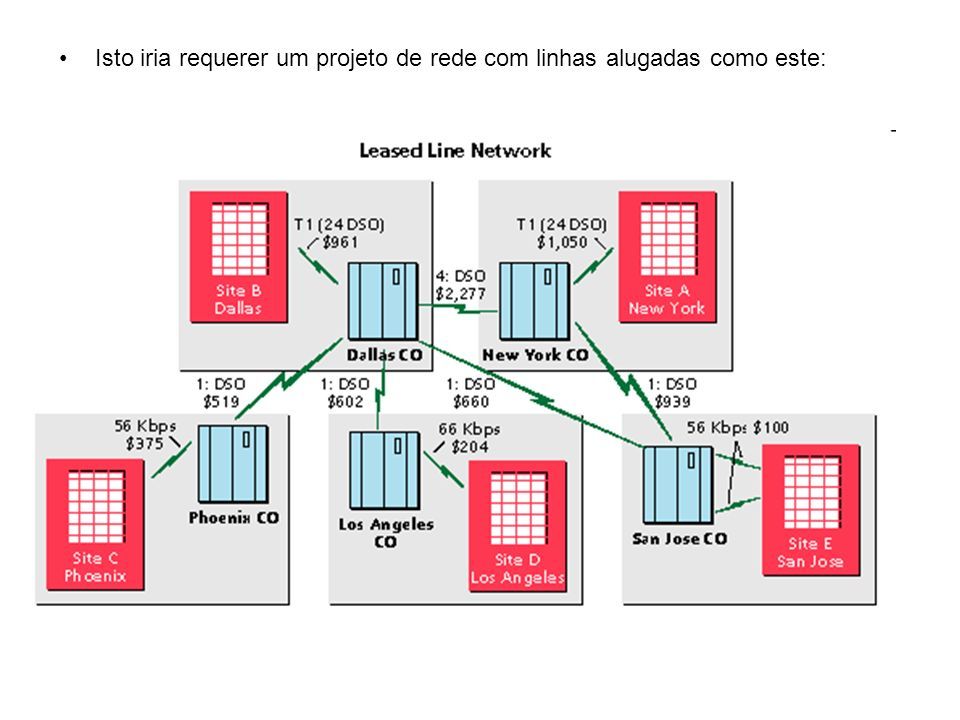

19 Isto iria requerer um projeto de rede com linhas alugadas como este:

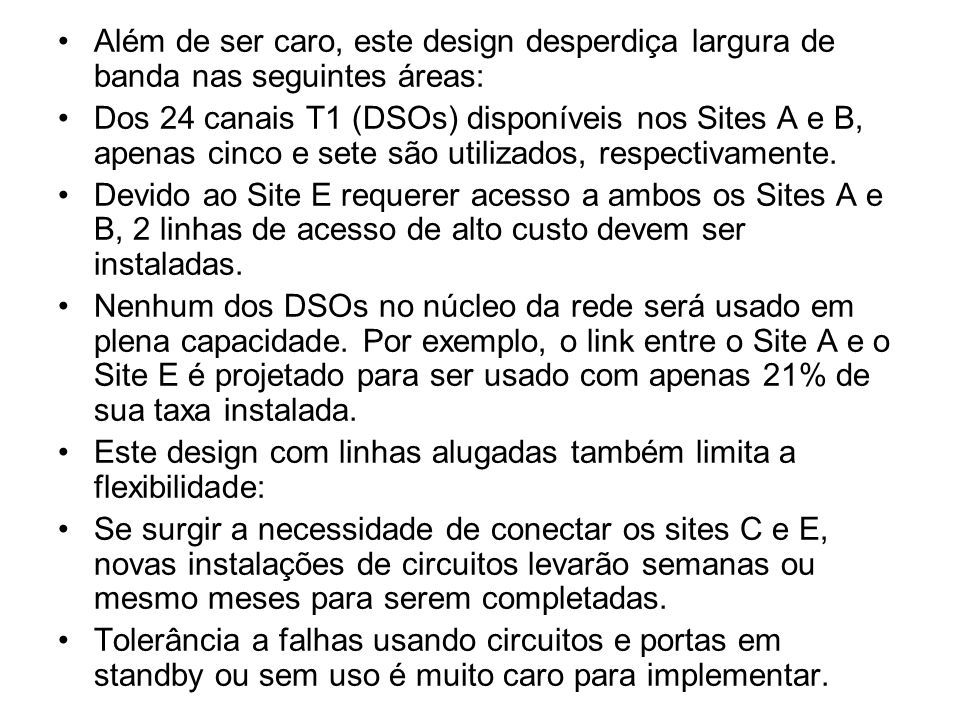

20 Além de ser caro, este design desperdiça largura de banda nas seguintes áreas: Dos 24 canais T1 (DSOs) disponíveis nos Sites A e B, apenas cinco e sete são utilizados, respectivamente. Devido ao Site E requerer acesso a ambos os Sites A e B, 2 linhas de acesso de alto custo devem ser instaladas. Nenhum dos DSOs no núcleo da rede será usado em plena capacidade. Por exemplo, o link entre o Site A e o Site E é projetado para ser usado com apenas 21% de sua taxa instalada. Este design com linhas alugadas também limita a flexibilidade: Se surgir a necessidade de conectar os sites C e E, novas instalações de circuitos levarão semanas ou mesmo meses para serem completadas. Tolerância a falhas usando circuitos e portas em standby ou sem uso é muito caro para implementar.

21 Estes requerimentos poderiam ser alcançados com um design de rede usando frame relay como este: Uma comparação de custos mostra que a rede frame relay economiza entre $26,872 e $37,192 no primeiro ano, e entre $31,872 e $42,192 A cada ano seguinte, se comparada com a alternativa com linhas de aluguel.

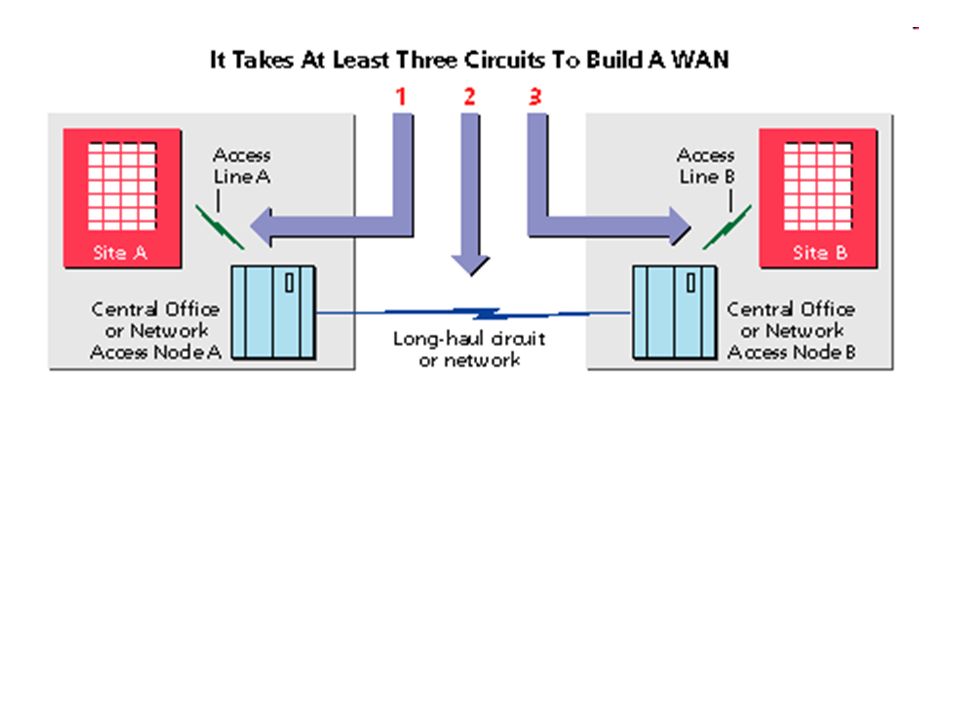

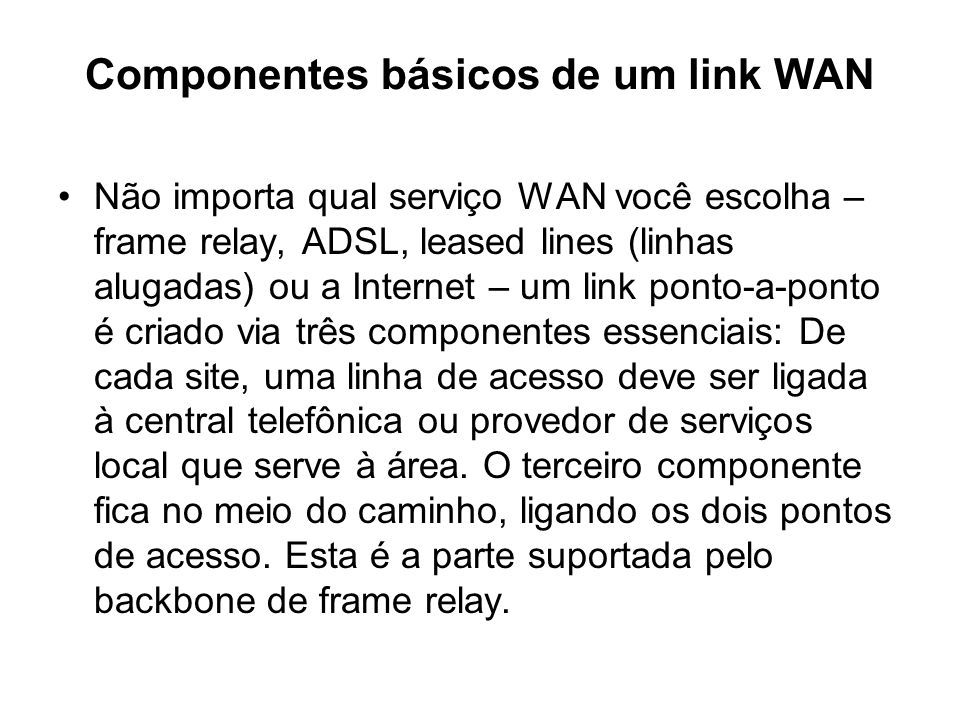

22 Componentes básicos de um link WAN Não importa qual serviço WAN você escolha – frame relay, ADSL, leased lines (linhas alugadas) ou a Internet – um link ponto-a-ponto é criado via três componentes essenciais: De cada site, uma linha de acesso deve ser ligada à central telefônica ou provedor de serviços local que serve à área. O terceiro componente fica no meio do caminho, ligando os dois pontos de acesso. Esta é a parte suportada pelo backbone de frame relay.

23

24 Tecnologia O Frame relay é em primeira instância uma interface, um método de multiplexação de tráfego que será submetido a uma WAN. As empresas de telefonia constroem redes frame relay usando equipamentos de empresas como Cisco. Como um cliente, seus dispositivos enxergam apenas a interface interna, e não vêem o entrelaçamento interno da rede da operadora, o qual pode ser construído com tecnologias de alta velocidade como T1, T3, Sonet e/ou ATM.

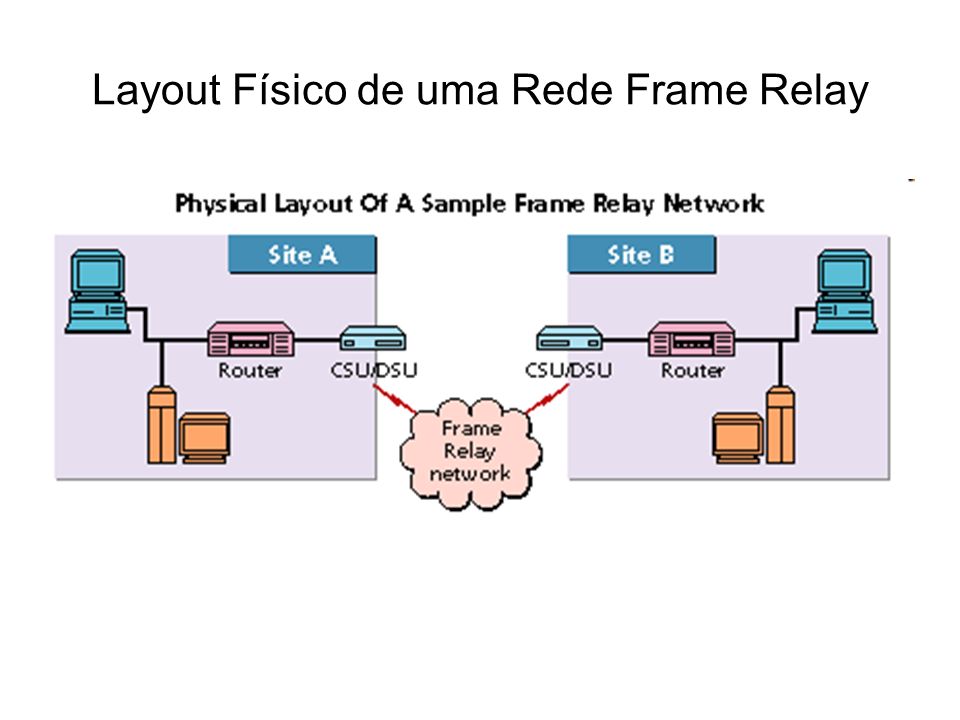

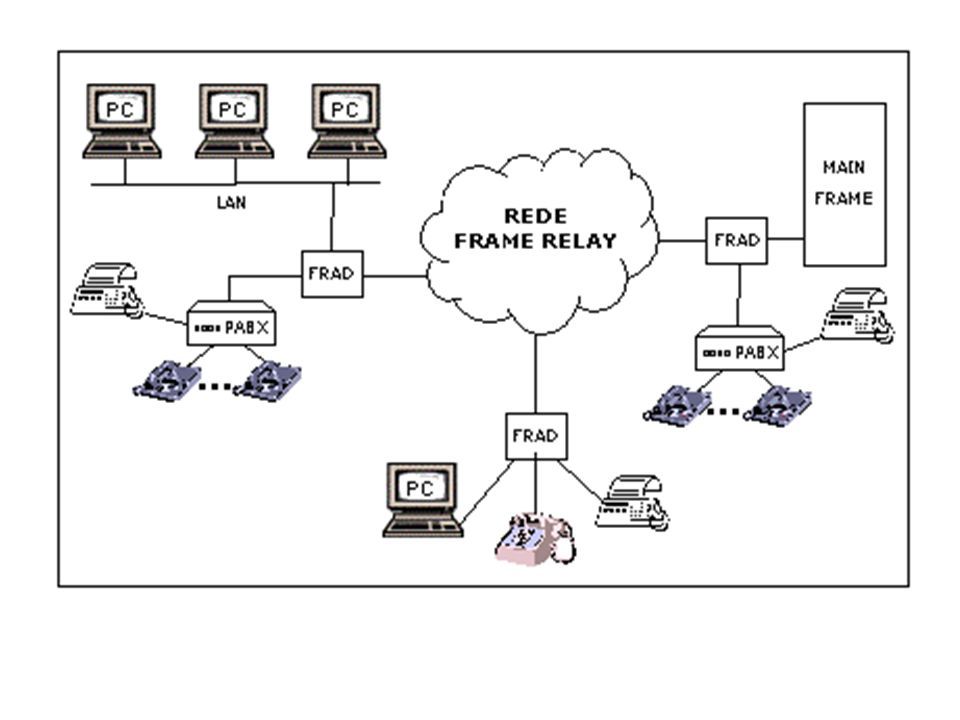

25 Layout Físico de uma Rede Frame Relay

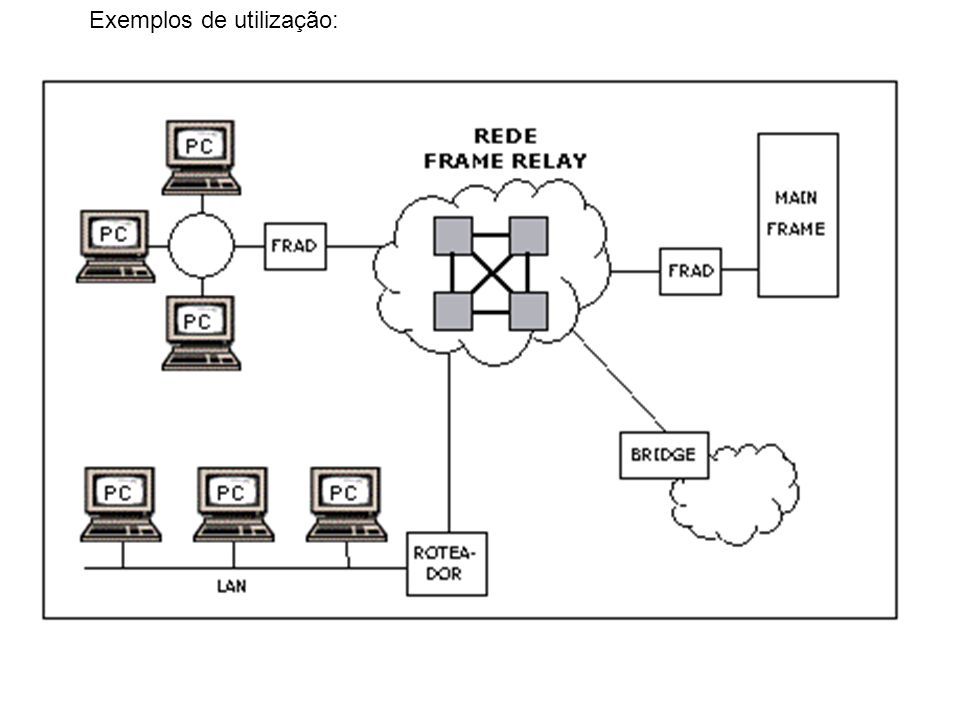

26 Exemplos de utilização:
