Ciências da Natureza e suas Tecnologias - Ciências Ensino Fundamental, 9º Ano Estados físicos da matéria e fatores que influenciam na mudança dos estados.

Apresentação em tema: "Ciências da Natureza e suas Tecnologias - Ciências Ensino Fundamental, 9º Ano Estados físicos da matéria e fatores que influenciam na mudança dos estados."— Transcrição da apresentação:

1

2 Ciências da Natureza e suas Tecnologias - Ciências Ensino Fundamental, 9º Ano Estados físicos da matéria e fatores que influenciam na mudança dos estados físicos

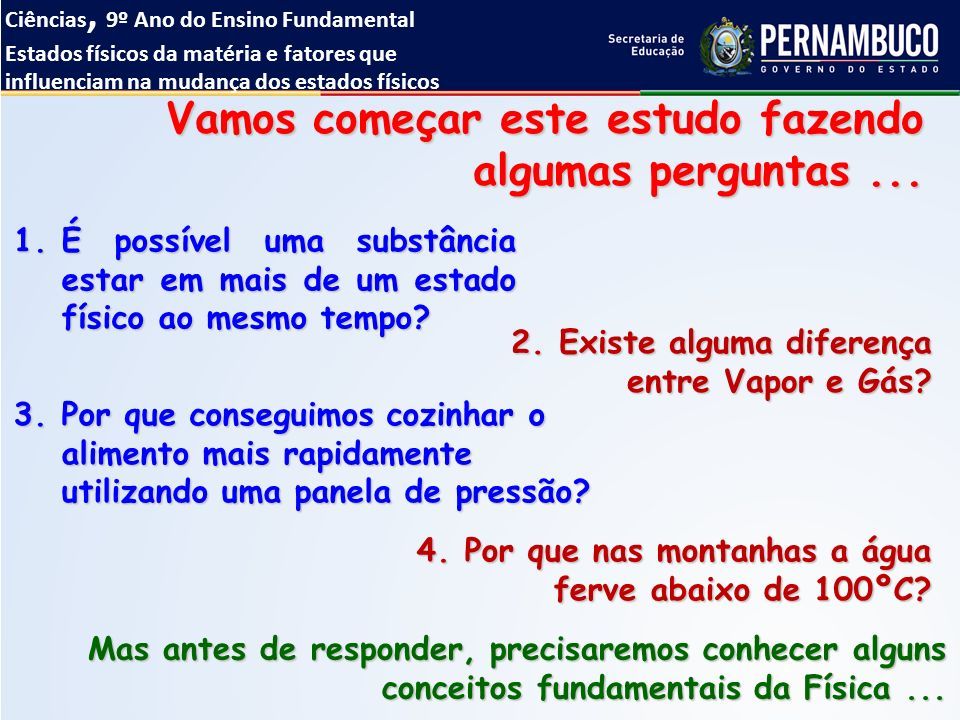

3 Vamos começar este estudo fazendo algumas perguntas... 1.É possível uma substância estar em mais de um estado físico ao mesmo tempo? Mas antes de responder, precisaremos conhecer alguns conceitos fundamentais da Física... 2.Existe alguma diferença entre Vapor e Gás? 3.Por que conseguimos cozinhar o alimento mais rapidamente utilizando uma panela de pressão? 4.Por que nas montanhas a água ferve abaixo de 100ºC? Ciências, 9º Ano do Ensino Fundamental Estados físicos da matéria e fatores que influenciam na mudança dos estados físicos

4 Estados Físicos da Matéria Estados físicos da matéria ou fases são as diferentes formas de como uma substância pode se apresentar no espaço. SólidoLíquido Vapor Os principais são: Imagem: Almirante Harley D. Nygren / domínio público. Imagem: kkic / GNU Free Documentation License. Imagem: Kevin Saff / Creative Commons Attribution-Share Alike 2.0 Generic. Ciências, 9º Ano do Ensino Fundamental Estados físicos da matéria e fatores que influenciam na mudança dos estados físicos

5 É quando os átomos das moléculas constituintes da matéria estão em um estado de agitação baixo, podendo ser concentrados mais átomos em um mesmo espaço físico. Possui forma e volume fixos. Ex.: Bola de bilhar. Por exemplo, a bola de bilhar, pode ser colocada em qualquer tipo de recipiente que ela não tomará a forma do recipiente, e o seu volume não vai aumentar ou diminuir. A força de atração é maior que a força de repulsão entre suas moléculas Sólido Sólido Imagem: Benjah-bmm27 / domínio público. Imagem: Stanton McCandish / GNU Free Documentation License. Ciências, 9º Ano do Ensino Fundamental Estados físicos da matéria e fatores que influenciam na mudança dos estados físicos

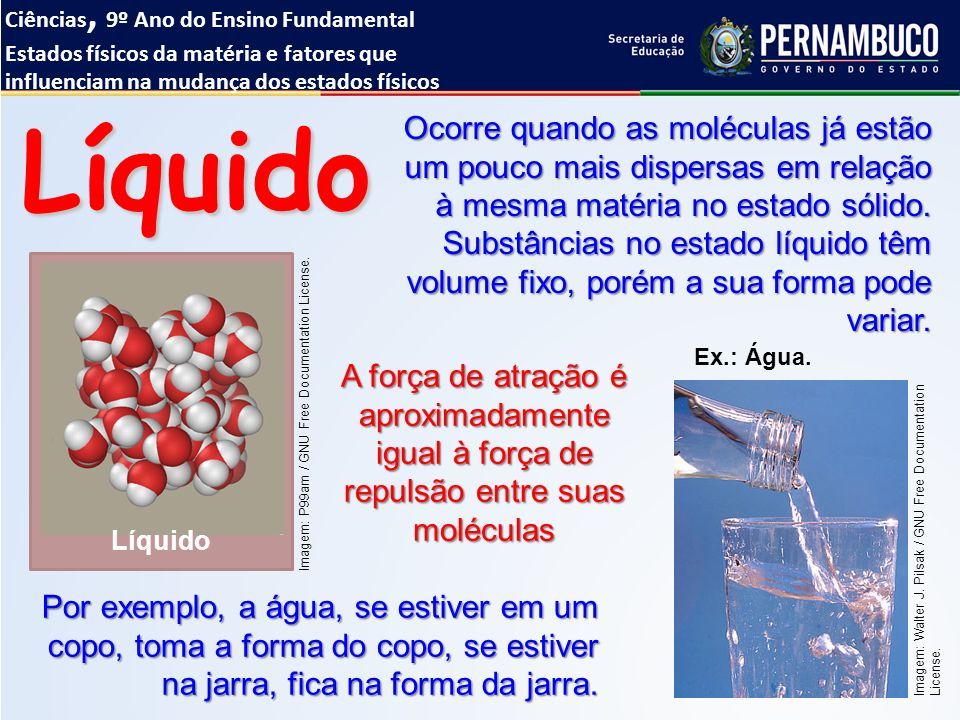

6 Líquido Ocorre quando as moléculas já estão um pouco mais dispersas em relação à mesma matéria no estado sólido. Substâncias no estado líquido têm volume fixo, porém a sua forma pode variar. A força de atração é aproximadamente igual à força de repulsão entre suas moléculas Por exemplo, a água, se estiver em um copo, toma a forma do copo, se estiver na jarra, fica na forma da jarra. Ex.: Água. Líquido Imagem: P99am / GNU Free Documentation License. Imagem: Walter J. Pilsak / GNU Free Documentation License. Ciências, 9º Ano do Ensino Fundamental Estados físicos da matéria e fatores que influenciam na mudança dos estados físicos

7 Vapor Acontece quando as partículas que formam a matéria estão bastante afastadas, dispersas no espaço. Por isso, elas podem ter a forma e o volume variáveis. A força de atração é menor que a força de repulsão entre suas moléculas Por exemplo, o oxigênio pode ser comprimido dentro de um cilindro e tomar a forma desse cilindro. Ex.: Oxigênio. Imagem: Jlpons / domínio público. Imagem: Vantey / GNU Free Documentation License. Ciências, 9º Ano do Ensino Fundamental Estados físicos da matéria e fatores que influenciam na mudança dos estados físicos

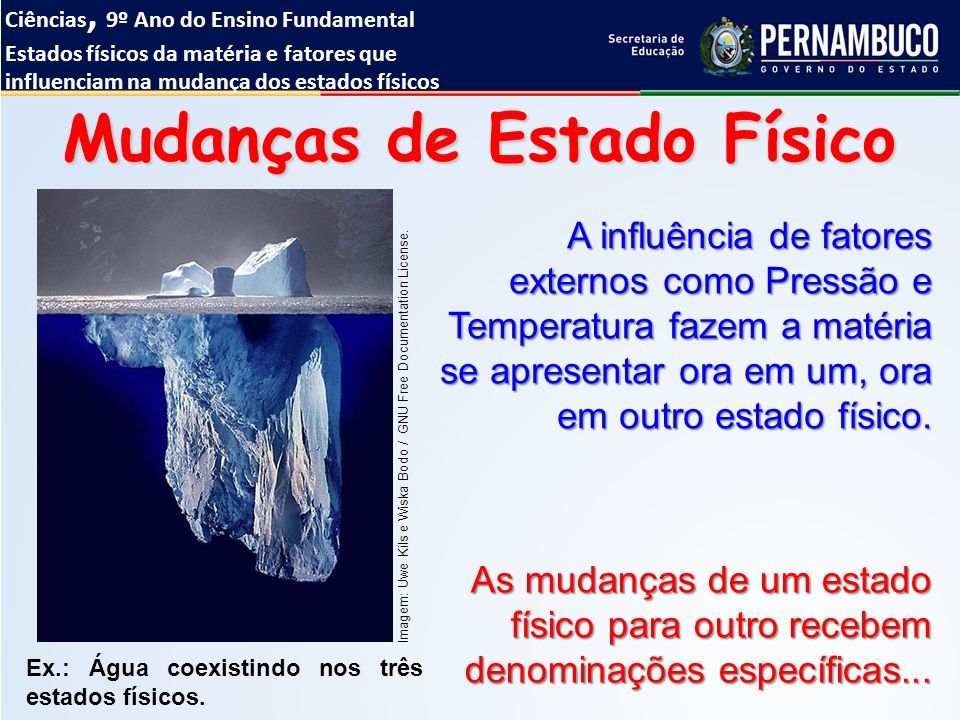

8 Mudanças de Estado Físico A influência de fatores externos como Pressão e Temperatura fazem a matéria se apresentar ora em um, ora em outro estado físico. As mudanças de um estado físico para outro recebem denominações específicas... Ex.: Água coexistindo nos três estados físicos. Imagem: Uwe Kils e Wiska Bodo / GNU Free Documentation License. Ciências, 9º Ano do Ensino Fundamental Estados físicos da matéria e fatores que influenciam na mudança dos estados físicos

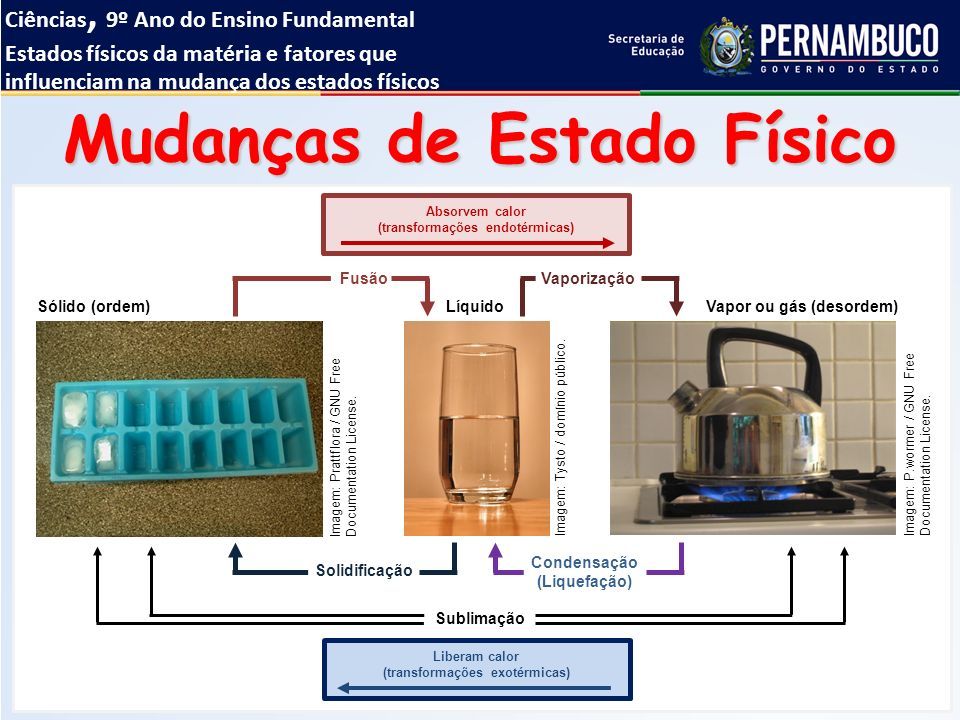

9 Mudanças de Estado Físico Absorvem calor (transformações endotérmicas) Liberam calor (transformações exotérmicas) Solidificação Condensação (Liquefação) Sólido (ordem) Líquido FusãoVaporização Sublimação Vapor ou gás (desordem) Imagem: Prattflora / GNU Free Documentation License. Imagem: Tysto / domínio público. Imagem: P.wormer / GNU Free Documentation License. Ciências, 9º Ano do Ensino Fundamental Estados físicos da matéria e fatores que influenciam na mudança dos estados físicos

10 Características Importantes nas Mudanças de Estado Físico Ponto de Fusão/Solidificação Ponto de Fusão (PF) é a temperatura em que uma substância muda do estado sólido para o estado líquido. Ponto de Solidificação (PS) corresponde ao processo inverso, embora as temperaturas sejam equivalentes. Obs. O PF e o PS são obtidos em uma dada pressão. Quando esta não é citada, considera-se a pressão atmosférica Ciências, 9º Ano do Ensino Fundamental Estados físicos da matéria e fatores que influenciam na mudança dos estados físicos

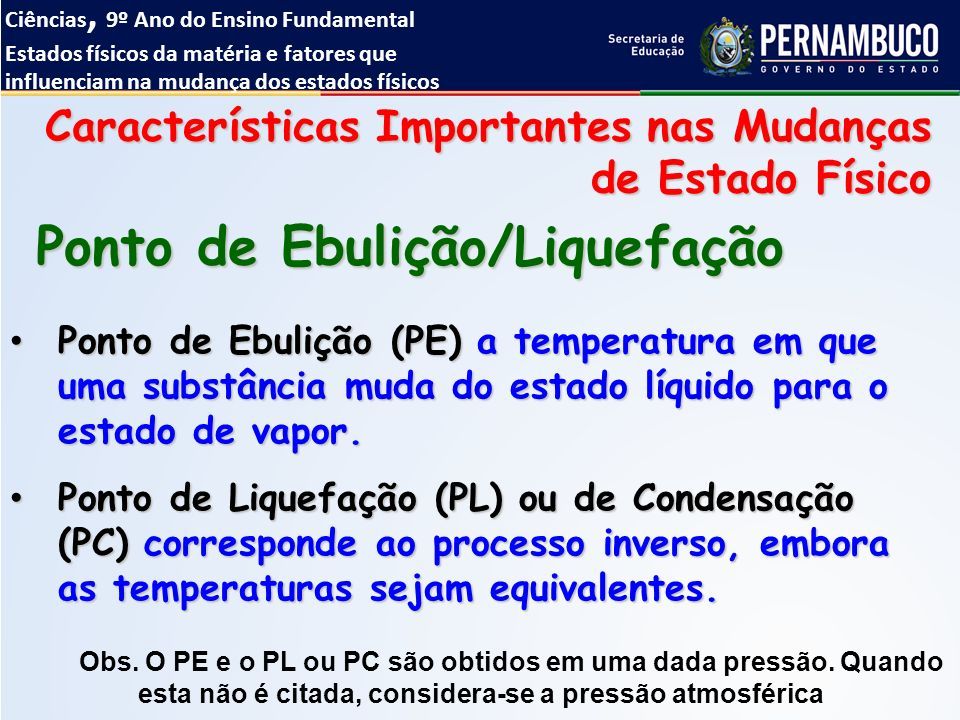

11 Características Importantes nas Mudanças de Estado Físico Ponto de Ebulição/Liquefação Ponto de Ebulição (PE) a temperatura em que uma substância muda do estado líquido para o estado de vapor. Ponto de Liquefação (PL) ou de Condensação (PC) corresponde ao processo inverso, embora as temperaturas sejam equivalentes. Obs. O PE e o PL ou PC são obtidos em uma dada pressão. Quando esta não é citada, considera-se a pressão atmosférica Ciências, 9º Ano do Ensino Fundamental Estados físicos da matéria e fatores que influenciam na mudança dos estados físicos

12 ÁGUA PURA Temperatura (°C) a 1 atm Tempo Sólido Sólido+Líquido Líquido+Vapor Vapor PF = 0°C PE = 100°C Líquido – 10°C Diagrama de Mudança de Estado Físico Ciências, 9º Ano do Ensino Fundamental Estados físicos da matéria e fatores que influenciam na mudança dos estados físicos

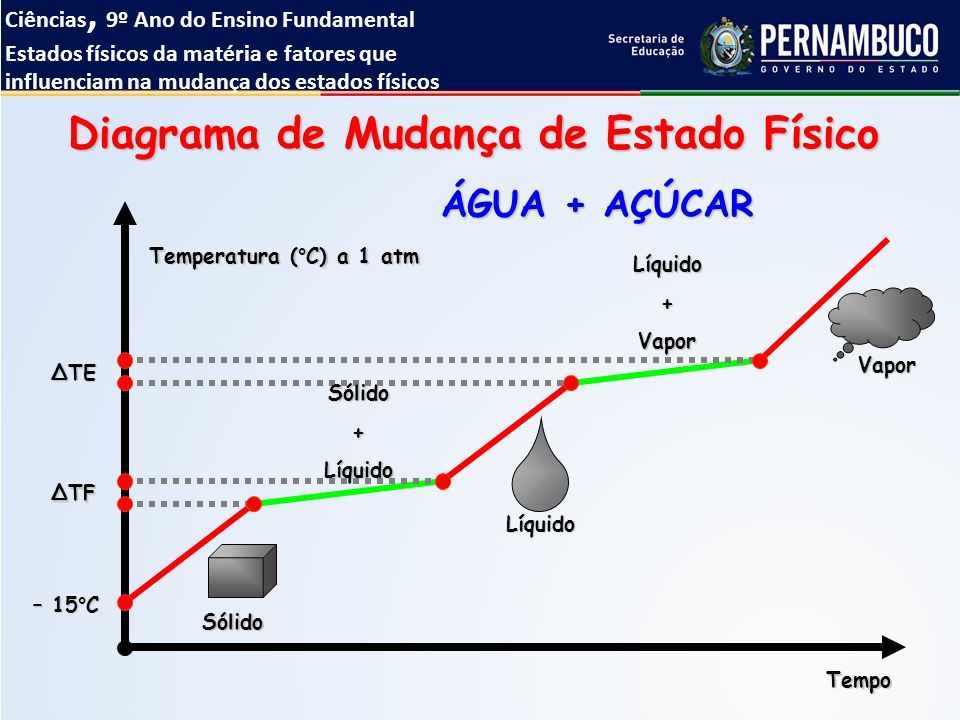

13 ÁGUA + AÇÚCAR Temperatura (°C) a 1 atm Tempo Sólido Sólido+Líquido Líquido+Vapor ∆TE – 15°C ∆TF Vapor Líquido Diagrama de Mudança de Estado Físico Ciências, 9º Ano do Ensino Fundamental Estados físicos da matéria e fatores que influenciam na mudança dos estados físicos

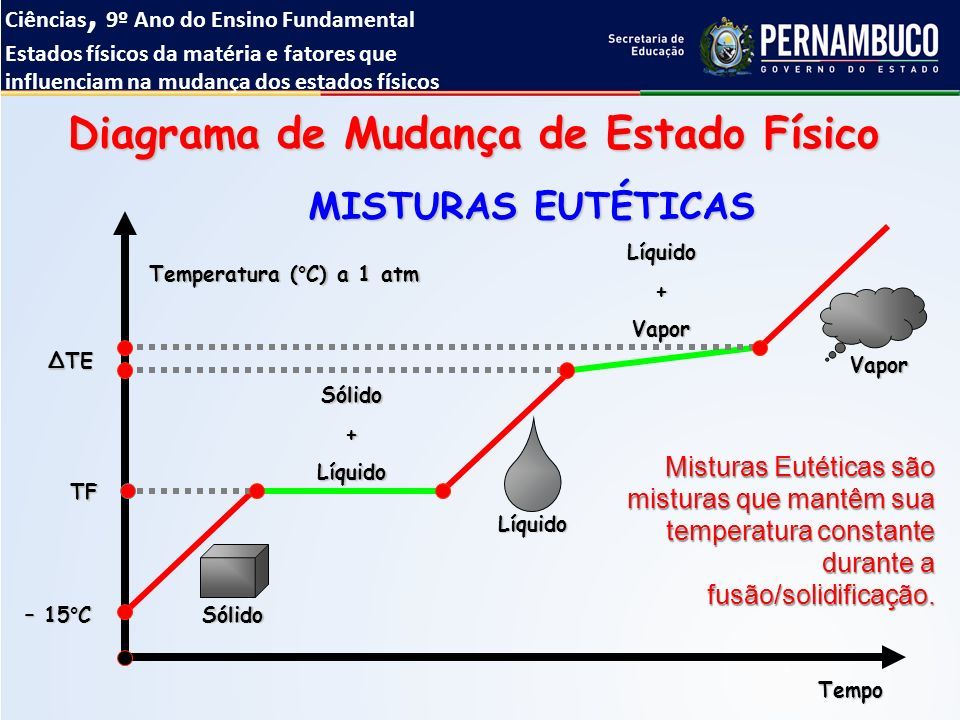

14 Temperatura (°C) a 1 atm Tempo Sólido+Líquido Líquido+Vapor MISTURAS EUTÉTICAS ∆TE – 15°C TF Sólido Vapor Líquido Misturas Eutéticas são misturas que mantêm sua temperatura constante durante a fusão/solidificação. Diagrama de Mudança de Estado Físico Ciências, 9º Ano do Ensino Fundamental Estados físicos da matéria e fatores que influenciam na mudança dos estados físicos

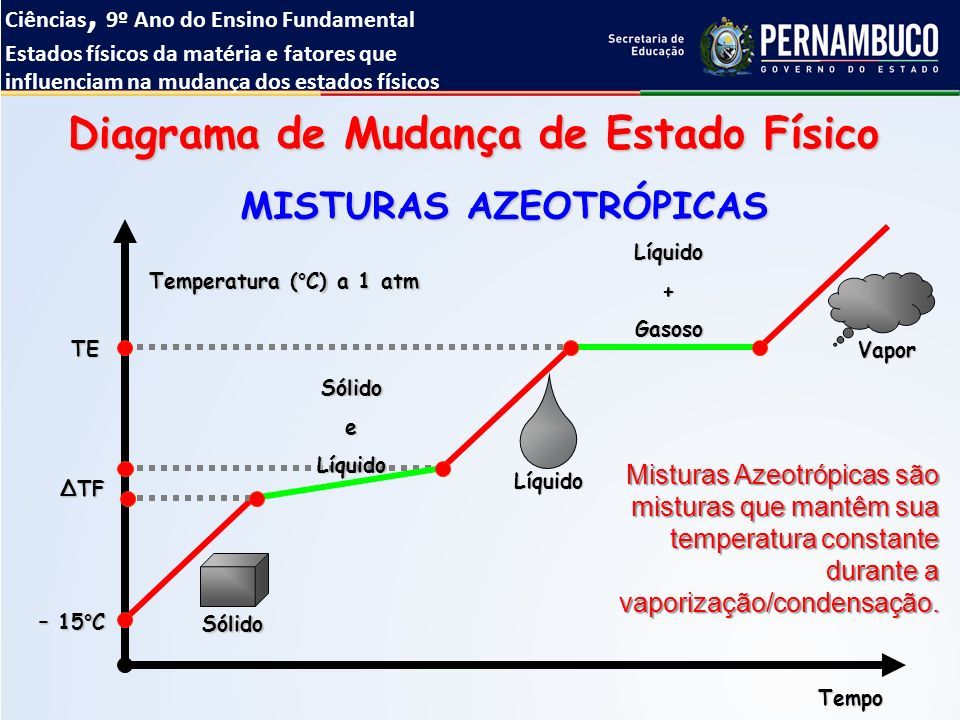

15 Temperatura (°C) a 1 atm Tempo SólidoeLíquido Líquido+Gasoso TE – 15°C ∆TF Sólido Vapor Líquido Misturas Azeotrópicas são misturas que mantêm sua temperatura constante durante a vaporização/condensação. Diagrama de Mudança de Estado Físico MISTURAS AZEOTRÓPICAS Ciências, 9º Ano do Ensino Fundamental Estados físicos da matéria e fatores que influenciam na mudança dos estados físicos

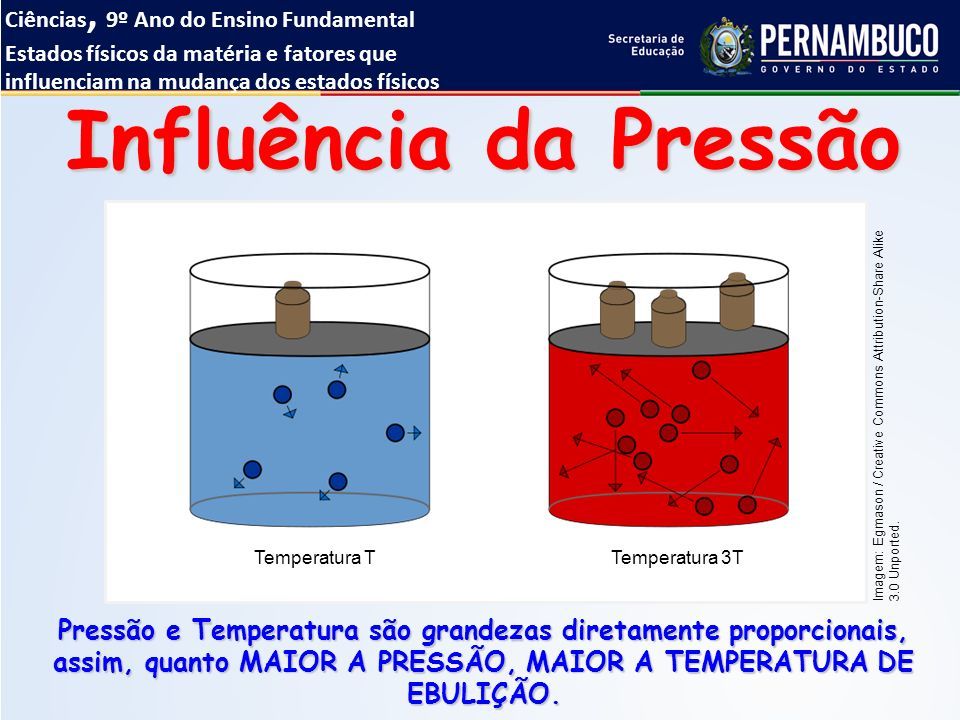

16 Influência da Pressão Pressão e Temperatura são grandezas diretamente proporcionais, assim, quanto MAIOR A PRESSÃO, MAIOR A TEMPERATURA DE EBULIÇÃO. Temperatura TTemperatura 3T Imagem: Egmason / Creative Commons Attribution-Share Alike 3.0 Unported. Ciências, 9º Ano do Ensino Fundamental Estados físicos da matéria e fatores que influenciam na mudança dos estados físicos

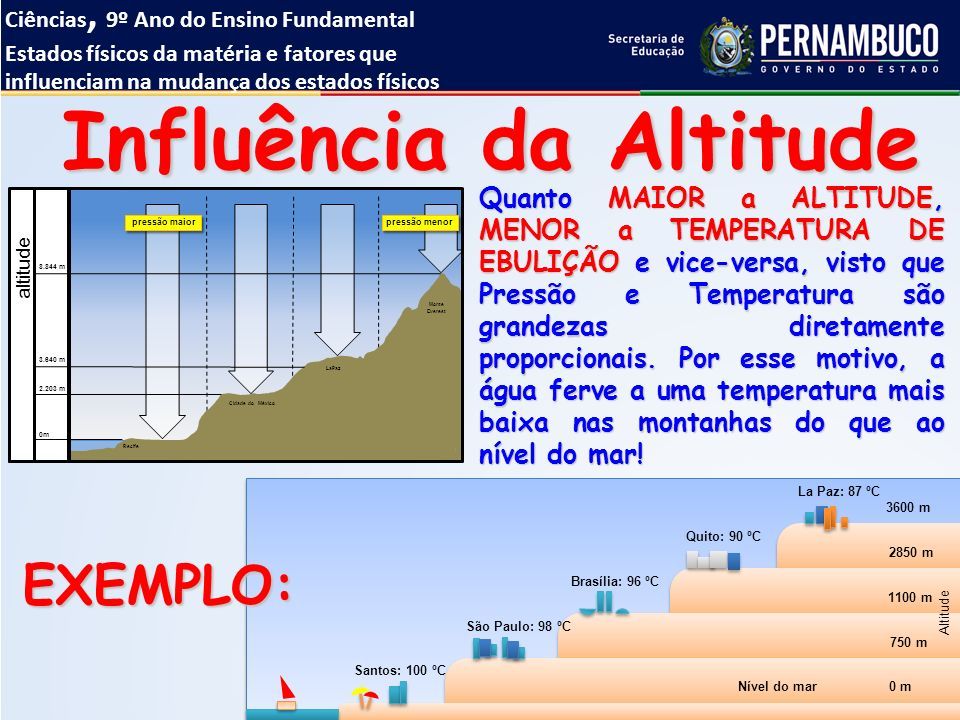

17 Influência da Altitude Quanto MAIOR a ALTITUDE, MENOR a TEMPERATURA DE EBULIÇÃO e vice-versa, visto que Pressão e Temperatura são grandezas diretamente proporcionais. Por esse motivo, a água ferve a uma temperatura mais baixa nas montanhas do que ao nível do mar! pressão maiorpressão menor altitude 0m 2.203 m 3.640 m 8.844 m Recife Cidade do México LaPaz Monte Everest La Paz: 87 ºC 3600 m Quito: 90 ºC 2850 m Brasília: 96 ºC 1100 m São Paulo: 98 ºC 750 m Santos: 100 ºC Nível do mar 0 m Altitude EXEMPLO: Ciências, 9º Ano do Ensino Fundamental Estados físicos da matéria e fatores que influenciam na mudança dos estados físicos

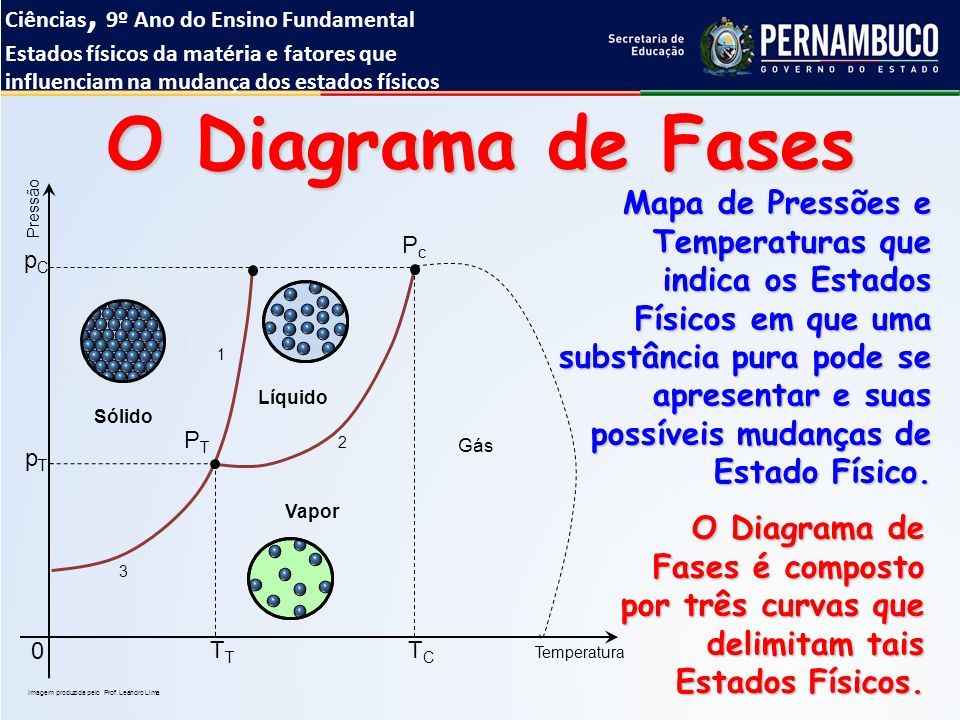

18 O Diagrama de Fases Mapa de Pressões e Temperaturas que indica os Estados Físicos em que uma substância pura pode se apresentar e suas possíveis mudanças de Estado Físico. O Diagrama de Fases é composto por três curvas que delimitam tais Estados Físicos. Pressão Temperatura 0 pTpT pCpC Imagem produzida pelo Prof. Leandro Lima Sólido Líquido Vapor Gás 1 PcPc PTPT 2 3 T TCTC Ciências, 9º Ano do Ensino Fundamental Estados físicos da matéria e fatores que influenciam na mudança dos estados físicos

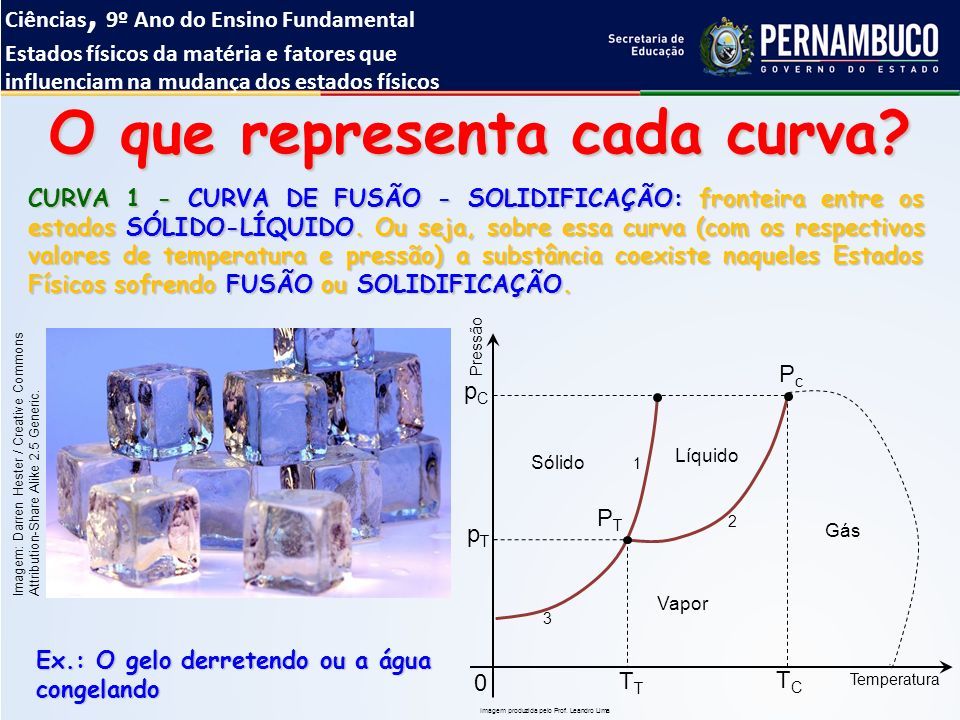

19 O que representa cada curva? CURVA 1 - CURVA DE FUSÃO - SOLIDIFICAÇÃO: fronteira entre os estados SÓLIDO-LÍQUIDO. Ou seja, sobre essa curva (com os respectivos valores de temperatura e pressão) a substância coexiste naqueles Estados Físicos sofrendo FUSÃO ou SOLIDIFICAÇÃO. Pressão Temperatura 0 pTpT pCpC Imagem produzida pelo Prof. Leandro Lima Sólido Líquido Vapor Gás 1 PcPc PTPT 2 3 T TCTC Ex.: O gelo derretendo ou a água congelando Imagem: Darren Hester / Creative Commons Attribution-Share Alike 2.5 Generic. Ciências, 9º Ano do Ensino Fundamental Estados físicos da matéria e fatores que influenciam na mudança dos estados físicos

20 CURVA 2 - CURVA DE VAPORIZAÇÃO - CONDENSAÇÃO: fronteira entre os estados LÍQUIDO-VAPOR. Ou seja, sobre essa curva a substância coexiste naqueles Estados Físicos, sofrendo VAPORIZAÇÃO ou CONDENSAÇÃO. Pressão Temperatura 0 pTpT pCpC Imagem produzida pelo Prof. Leandro Lima Sólido Líquido Vapor Gás 1 PcPc PTPT 2 3 T TCTC Ex.: A água evaporando ou a precipitação da chuva. Imagem: John M. Evans/USGS-USA Gov / domínio público. O que representa cada curva? Ciências, 9º Ano do Ensino Fundamental Estados físicos da matéria e fatores que influenciam na mudança dos estados físicos

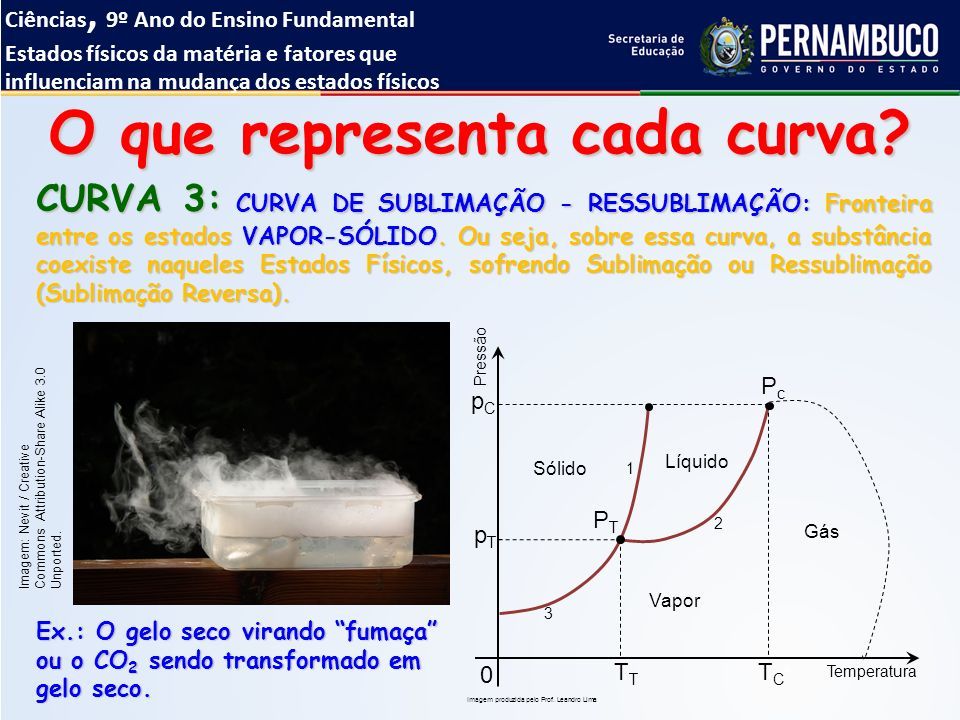

21 CURVA 3: CURVA DE SUBLIMAÇÃO - RESSUBLIMAÇÃO: Fronteira entre os estados VAPOR-SÓLIDO. Ou seja, sobre essa curva, a substância coexiste naqueles Estados Físicos, sofrendo Sublimação ou Ressublimação (Sublimação Reversa). Pressão Temperatura 0 pTpT pCpC Imagem produzida pelo Prof. Leandro Lima Sólido Líquido Vapor Gás 1 PcPc PTPT 2 3 T TCTC Ex.: O gelo seco virando “fumaça” ou o CO 2 sendo transformado em gelo seco. Imagem: Nevit / Creative Commons Attribution-Share Alike 3.0 Unported. O que representa cada curva? Ciências, 9º Ano do Ensino Fundamental Estados físicos da matéria e fatores que influenciam na mudança dos estados físicos

22 Pontos-Conceitos Importantes PT: PONTO TRIPLO: Indica os valores de pressão e temperatura nos quais a substância coexiste nos TRÊS ESTADOS FÍSICOS (Sólido, Líquido e Vapor). É o ponto em que as três curvas se interceptam. Pressão Temperatura 0 pTpT Imagem produzida pelo Prof. Leandro Lima Sólido Líquido Vapor Gás T PTPTPTPT Ciências, 9º Ano do Ensino Fundamental Estados físicos da matéria e fatores que influenciam na mudança dos estados físicos

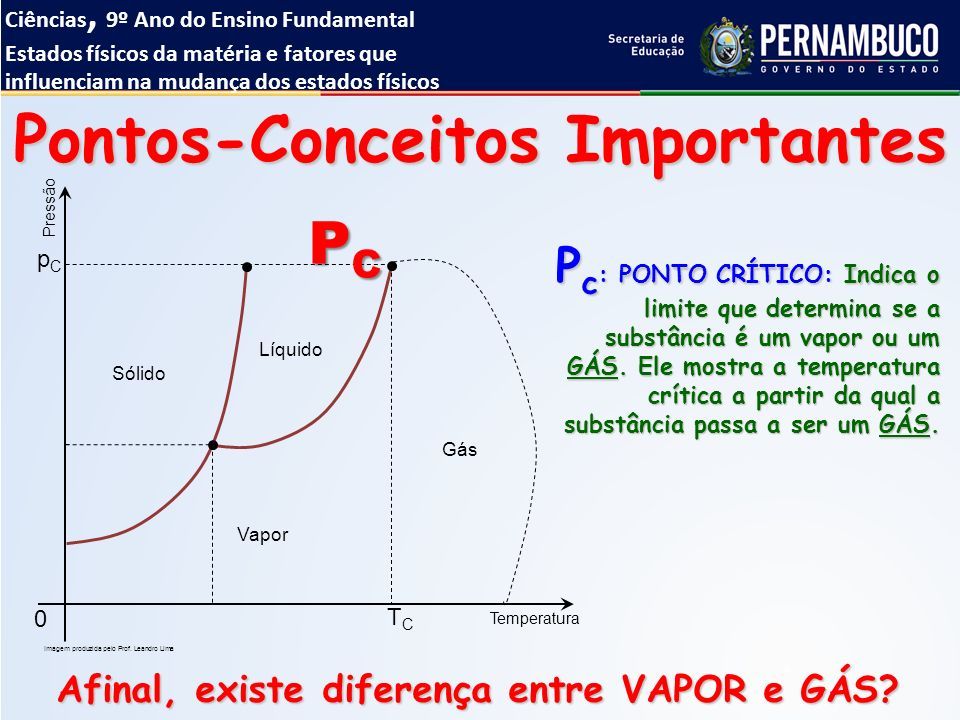

23 P c : PONTO CRÍTICO: Indica o limite que determina se a substância é um vapor ou um GÁS. Ele mostra a temperatura crítica a partir da qual a substância passa a ser um GÁS. Afinal, existe diferença entre VAPOR e GÁS? Pressão Temperatura 0 pCpC Imagem produzida pelo Prof. Leandro Lima Sólido Líquido Vapor Gás TCTC PCPCPCPC Pontos-Conceitos Importantes Ciências, 9º Ano do Ensino Fundamental Estados físicos da matéria e fatores que influenciam na mudança dos estados físicos

24 Qual a diferença entre VAPOR e GÁS? VAPOR: Estado Físico que é capaz de estar em equilíbrio com o Estado Líquido ou Sólido, ou transformar-se nesses estados a partir da variação da Pressão ou Temperatura. Ex.: Quando colocamos água para ferver numa chaleira, obtemos água no estado de vapor. Imagem: Erich Ferdinand / Creative Commons Attribution 2.0 Generic. Ciências, 9º Ano Ensino Fundamental Estados físicos da matéria e fatores que influenciam na mudança dos estados físicos

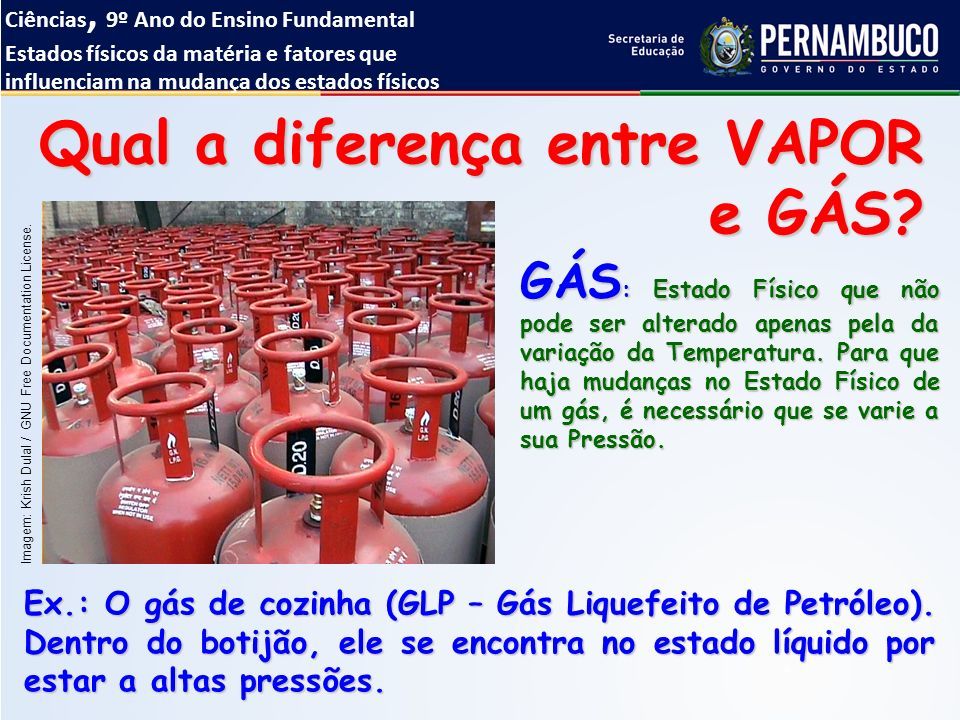

25 GÁS : Estado Físico que não pode ser alterado apenas pela da variação da Temperatura. Para que haja mudanças no Estado Físico de um gás, é necessário que se varie a sua Pressão. Ex.: O gás de cozinha (GLP – Gás Liquefeito de Petróleo). Dentro do botijão, ele se encontra no estado líquido por estar a altas pressões. Imagem: Krish Dulal / GNU Free Documentation License. Qual a diferença entre VAPOR e GÁS? Ciências, 9º Ano do Ensino Fundamental Estados físicos da matéria e fatores que influenciam na mudança dos estados físicos

26 Diagrama de Fases da Água No Ponto Triplo, temos: T T = 0,01ºC e p T = 4,579 mmHg (0,006 atm). Com esses valores de temperatura e pressão, poderemos observar a água simultaneamente nos três estados: sólido (gelo), líquido (água) e vapor (vapor d’água). Imagem: Uwe Kils e Wiska Bodo / GNU Free Documentation License. 760 4,579 0 0,01 100 P(mmHg) t(ºC) Água líquida Água sólida Água vapor Ponto triplo solidificação ebulição sublimação Ciências, 9º Ano do Ensino Fundamental Estados físicos da matéria e fatores que influenciam na mudança dos estados físicos

27 Leia a tirinha ao lado e dê uma explicação para o fato ocorrido. Tirinha encontrada em: http://meteoropole.com.br/site/wp- content/uploads/2011/10/agua-evapora.jpg Ciências, 9º Ano do Ensino Fundamental Estados físicos da matéria e fatores que influenciam na mudança dos estados físicos

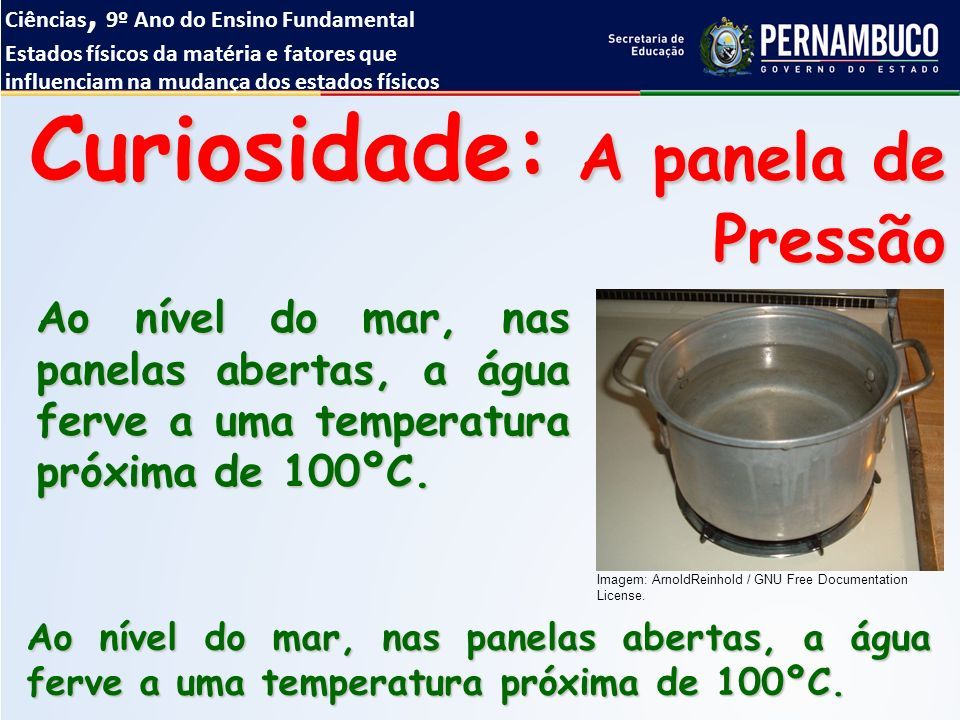

28 Curiosidade: A panela de Pressão Ao nível do mar, nas panelas abertas, a água ferve a uma temperatura próxima de 100ºC. Imagem: ArnoldReinhold / GNU Free Documentation License. Ciências, 9º Ano do Ensino Fundamental Estados físicos da matéria e fatores que influenciam na mudança dos estados físicos

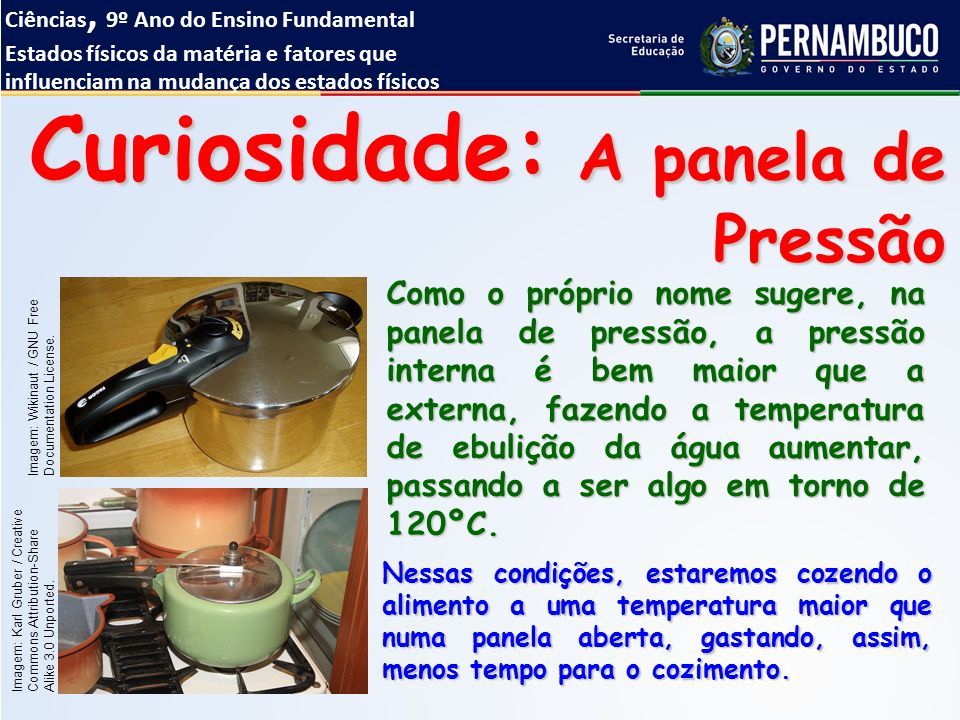

29 Como o próprio nome sugere, na panela de pressão, a pressão interna é bem maior que a externa, fazendo a temperatura de ebulição da água aumentar, passando a ser algo em torno de 120ºC. Nessas condições, estaremos cozendo o alimento a uma temperatura maior que numa panela aberta, gastando, assim, menos tempo para o cozimento. Imagem: Wikinaut / GNU Free Documentation License. Imagem: Karl Gruber / Creative Commons Attribution-Share Alike 3.0 Unported. Curiosidade: A panela de Pressão Ciências, 9º Ano do Ensino Fundamental Estados físicos da matéria e fatores que influenciam na mudança dos estados físicos

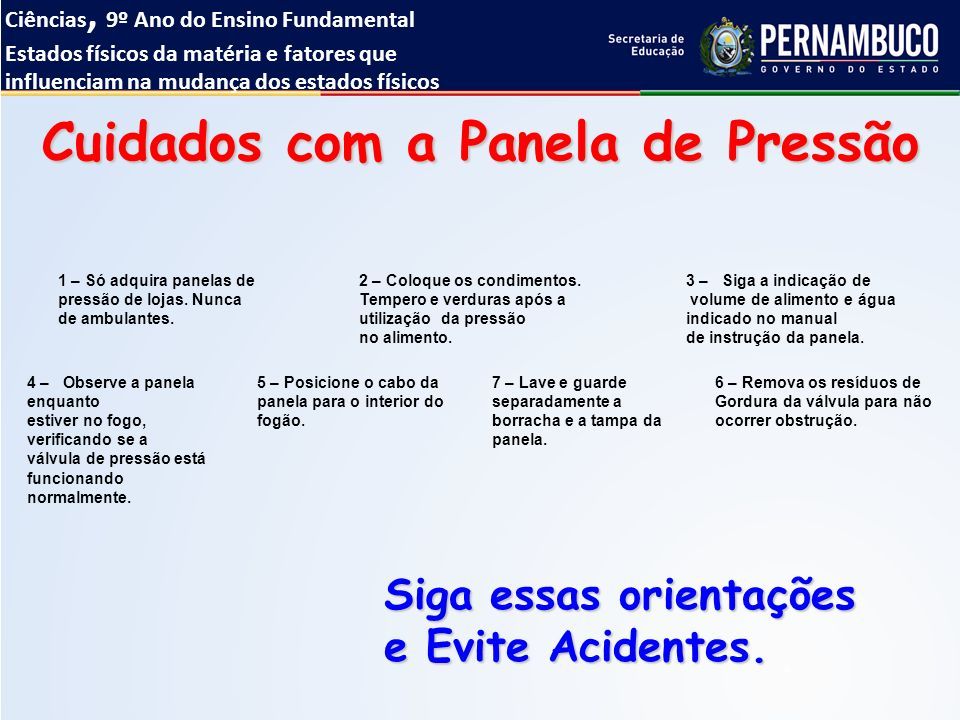

30 Cuidados com a Panela de Pressão Siga essas orientações e Evite Acidentes. 1 – Só adquira panelas de pressão de lojas. Nunca de ambulantes. 2 – Coloque os condimentos. Tempero e verduras após a utilização da pressão no alimento. 3 – Siga a indicação de volume de alimento e água indicado no manual de instrução da panela. 4 – Observe a panela enquanto estiver no fogo, verificando se a válvula de pressão está funcionando normalmente. 5 – Posicione o cabo da panela para o interior do fogão. 6 – Remova os resíduos de Gordura da válvula para não ocorrer obstrução. 7 – Lave e guarde separadamente a borracha e a tampa da panela. Ciências, 9º Ano do Ensino Fundamental Estados físicos da matéria e fatores que influenciam na mudança dos estados físicos

31 CIÊNCIAS, 9º ANO Estados físicos da matéria e fatores que influenciam na mudança dos estados físicos Vamos Exercitar? do Ensino Fundamental

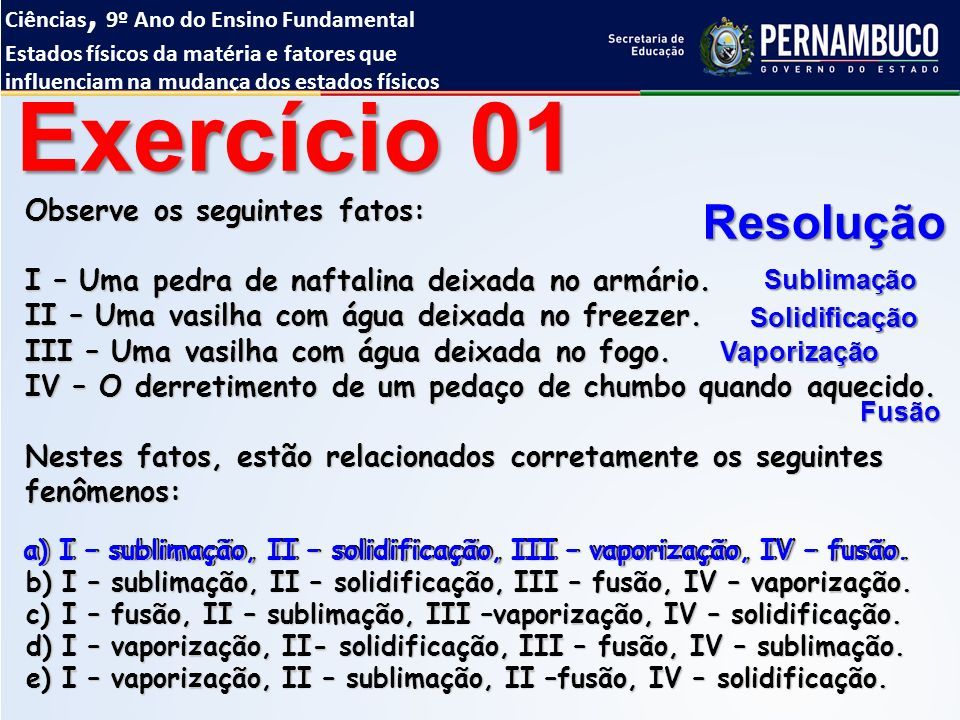

32 Observe os seguintes fatos: I – Uma pedra de naftalina deixada no armário. II – Uma vasilha com água deixada no freezer. III – Uma vasilha com água deixada no fogo. IV – O derretimento de um pedaço de chumbo quando aquecido. Nestes fatos, estão relacionados corretamente os seguintes fenômenos: a)I – sublimação, II – solidificação, III – vaporização, IV – fusão. b)I – sublimação, II – solidificação, III – fusão, IV – vaporização. c)I – fusão, II – sublimação, III –vaporização, IV – solidificação. d)I – vaporização, II- solidificação, III – fusão, IV – sublimação. e)I – vaporização, II – sublimação, II –fusão, IV – solidificação. Exercício 01 Resolução Sublimação Solidificação Vaporização Fusão a)I – sublimação, II – solidificação, III – vaporização, IV – fusão. Ciências, 9º Ano do Ensino Fundamental Estados físicos da matéria e fatores que influenciam na mudança dos estados físicos

33 CIÊNCIAS, 9º ANO Estados físicos da matéria e fatores que influenciam na mudança dos estados físicos (UFRJ) Podemos classificar como processo endotérmico e exotérmico, respectivamente, as mudanças de estado: a) liquefação e solidificação. b) condensação e sublimação. c) solidificação e evaporação. d) fusão e liquefação. e) evaporação e fusão. Exercício 02 Resolução Um PROCESSO ENDOTÉRMICO é aquele que necessita RECEBER calor para acontecer  Fusão, Vaporização e Sublimação Um PROCESSO EXOTÉRMICO é aquele que necessita PERDER calor para acontecer  Solidificação, Condensação/Liquefação e Ressublimação d) fusão e liquefação. do Ensino Fundamental

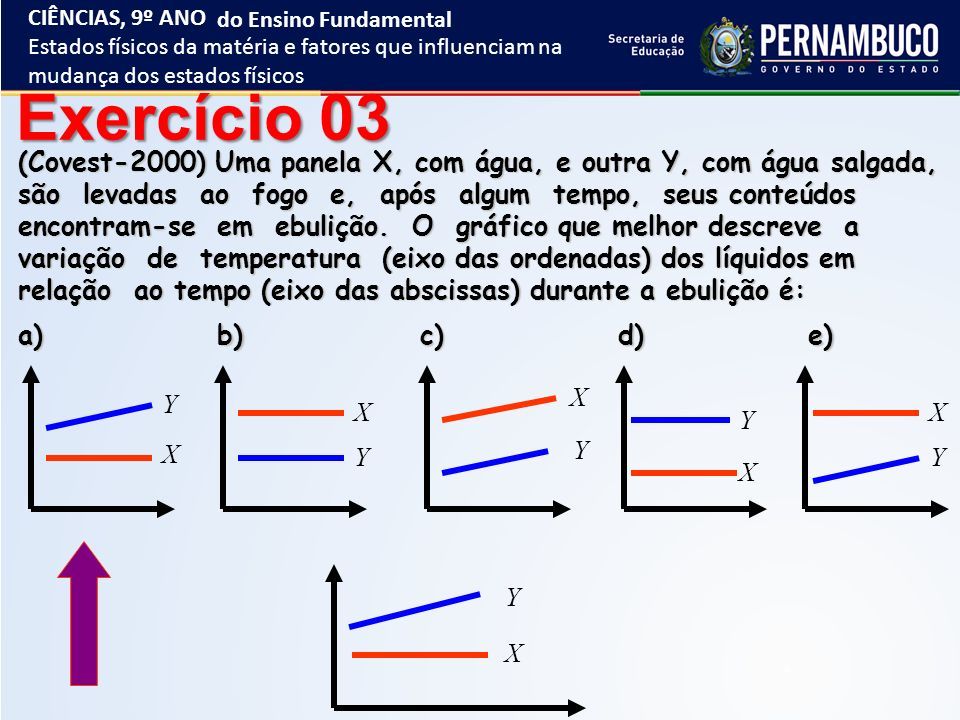

34 CIÊNCIAS, 9º ANO Estados físicos da matéria e fatores que influenciam na mudança dos estados físicos (Covest-2000) Uma panela X, com água, e outra Y, com água salgada, são levadas ao fogo e, após algum tempo, seus conteúdos encontram-se em ebulição. O gráfico que melhor descreve a variação de temperatura (eixo das ordenadas) dos líquidos em relação ao tempo (eixo das abscissas) durante a ebulição é: a)b)c)d)e) X Y X Y X Y X Y X Y X Y Exercício 03 do Ensino Fundamental

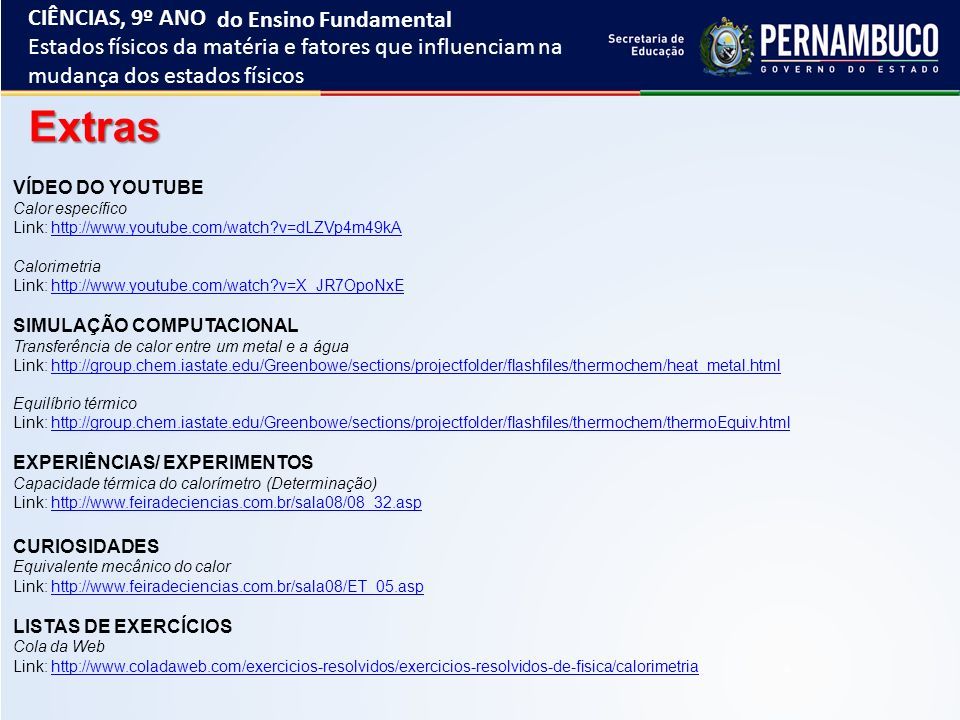

35 CIÊNCIAS, 9º ANO Estados físicos da matéria e fatores que influenciam na mudança dos estados físicos Extras VÍDEO DO YOUTUBE Calor específico Link: http://www.youtube.com/watch?v=dLZVp4m49kA Calorimetria Link: http://www.youtube.com/watch?v=X_JR7OpoNxE SIMULAÇÃO COMPUTACIONAL Transferência de calor entre um metal e a água Link: http://group.chem.iastate.edu/Greenbowe/sections/projectfolder/flashfiles/thermochem/heat_metal.html Equilíbrio térmico Link: http://group.chem.iastate.edu/Greenbowe/sections/projectfolder/flashfiles/thermochem/thermoEquiv.html EXPERIÊNCIAS/ EXPERIMENTOS Capacidade térmica do calorímetro (Determinação) Link: http://www.feiradeciencias.com.br/sala08/08_32.asp CURIOSIDADES Equivalente mecânico do calor Link: http://www.feiradeciencias.com.br/sala08/ET_05.asp LISTAS DE EXERCÍCIOS Cola da Web Link: http://www.coladaweb.com/exercicios-resolvidos/exercicios-resolvidos-de-fisica/calorimetria do Ensino Fundamental

36 Obrigado pela Atenção! Ciências, 9º Ano do Ensino Fundamental Estados físicos da matéria e fatores que influenciam na mudança dos estados físicos

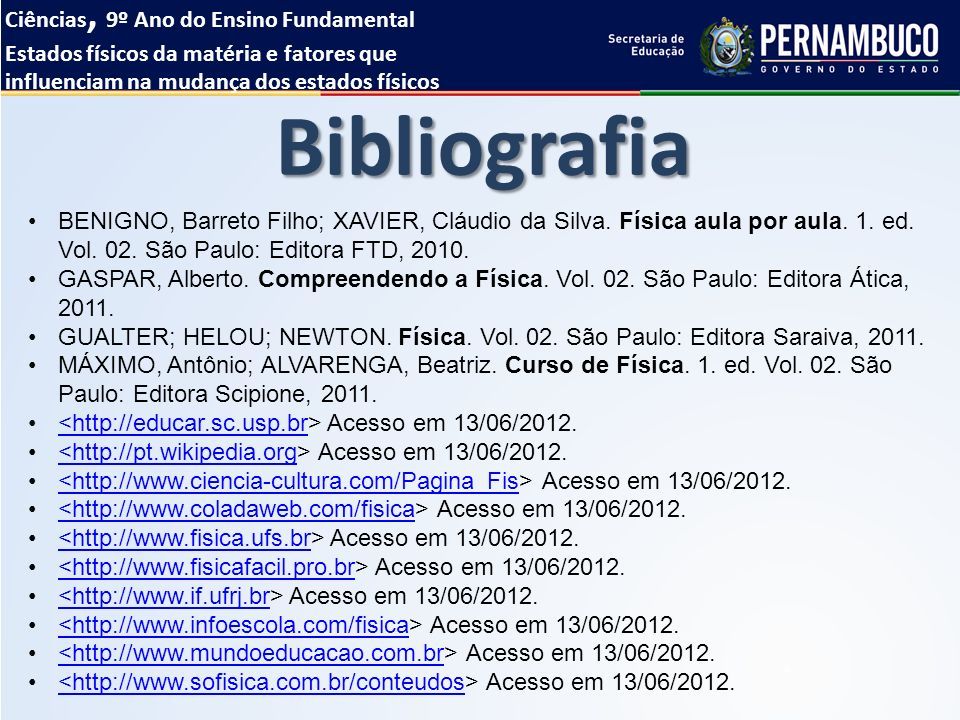

37 Bibliografia BENIGNO, Barreto Filho; XAVIER, Cláudio da Silva. Física aula por aula. 1. ed. Vol. 02. São Paulo: Editora FTD, 2010. GASPAR, Alberto. Compreendendo a Física. Vol. 02. São Paulo: Editora Ática, 2011. GUALTER; HELOU; NEWTON. Física. Vol. 02. São Paulo: Editora Saraiva, 2011. MÁXIMO, Antônio; ALVARENGA, Beatriz. Curso de Física. 1. ed. Vol. 02. São Paulo: Editora Scipione, 2011. Acesso em 13/06/2012.<http://educar.sc.usp.br Acesso em 13/06/2012.<http://pt.wikipedia.org Acesso em 13/06/2012.<http://www.ciencia-cultura.com/Pagina_Fis Acesso em 13/06/2012.<http://www.coladaweb.com/fisica Acesso em 13/06/2012.<http://www.fisica.ufs.br Acesso em 13/06/2012.<http://www.fisicafacil.pro.br Acesso em 13/06/2012.<http://www.if.ufrj.br Acesso em 13/06/2012.<http://www.infoescola.com/fisica Acesso em 13/06/2012.<http://www.mundoeducacao.com.br Acesso em 13/06/2012.<http://www.sofisica.com.br/conteudos Ciências, 9º Ano do Ensino Fundamental Estados físicos da matéria e fatores que influenciam na mudança dos estados físicos

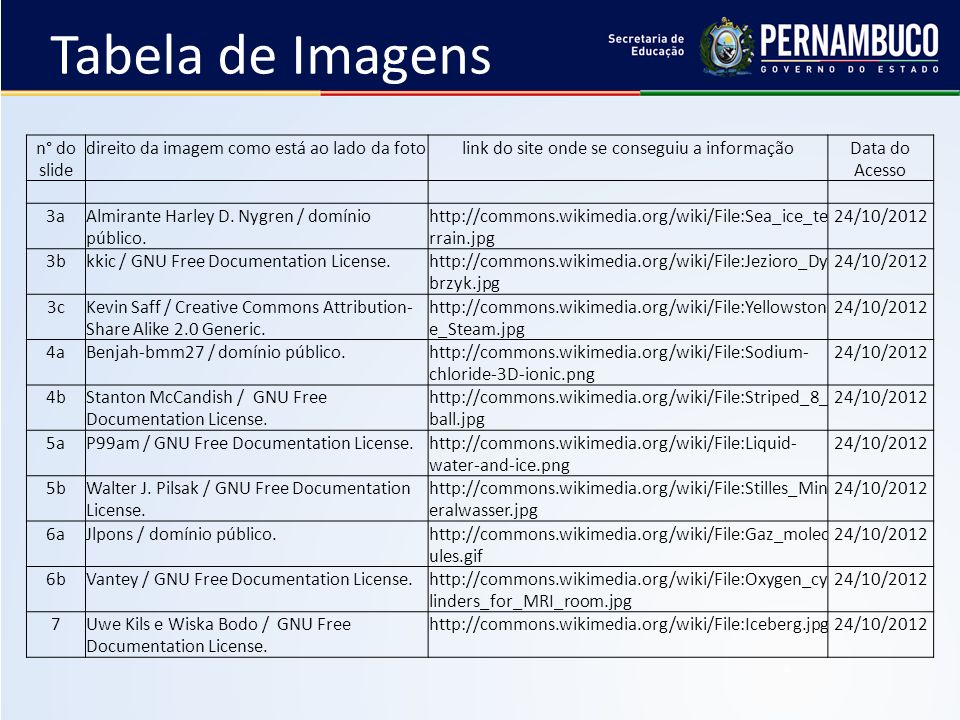

38 Tabela de Imagens n° do slide direito da imagem como está ao lado da fotolink do site onde se conseguiu a informaçãoData do Acesso 3aAlmirante Harley D. Nygren / domínio público. http://commons.wikimedia.org/wiki/File:Sea_ice_te rrain.jpg 24/10/2012 3bkkic / GNU Free Documentation License.http://commons.wikimedia.org/wiki/File:Jezioro_Dy brzyk.jpg 24/10/2012 3cKevin Saff / Creative Commons Attribution- Share Alike 2.0 Generic. http://commons.wikimedia.org/wiki/File:Yellowston e_Steam.jpg 24/10/2012 4aBenjah-bmm27 / domínio público.http://commons.wikimedia.org/wiki/File:Sodium- chloride-3D-ionic.png 24/10/2012 4bStanton McCandish / GNU Free Documentation License. http://commons.wikimedia.org/wiki/File:Striped_8_ ball.jpg 24/10/2012 5aP99am / GNU Free Documentation License.http://commons.wikimedia.org/wiki/File:Liquid- water-and-ice.png 24/10/2012 5bWalter J. Pilsak / GNU Free Documentation License. http://commons.wikimedia.org/wiki/File:Stilles_Min eralwasser.jpg 24/10/2012 6aJlpons / domínio público.http://commons.wikimedia.org/wiki/File:Gaz_molec ules.gif 24/10/2012 6bVantey / GNU Free Documentation License.http://commons.wikimedia.org/wiki/File:Oxygen_cy linders_for_MRI_room.jpg 24/10/2012 7Uwe Kils e Wiska Bodo / GNU Free Documentation License. http://commons.wikimedia.org/wiki/File:Iceberg.jpg24/10/2012

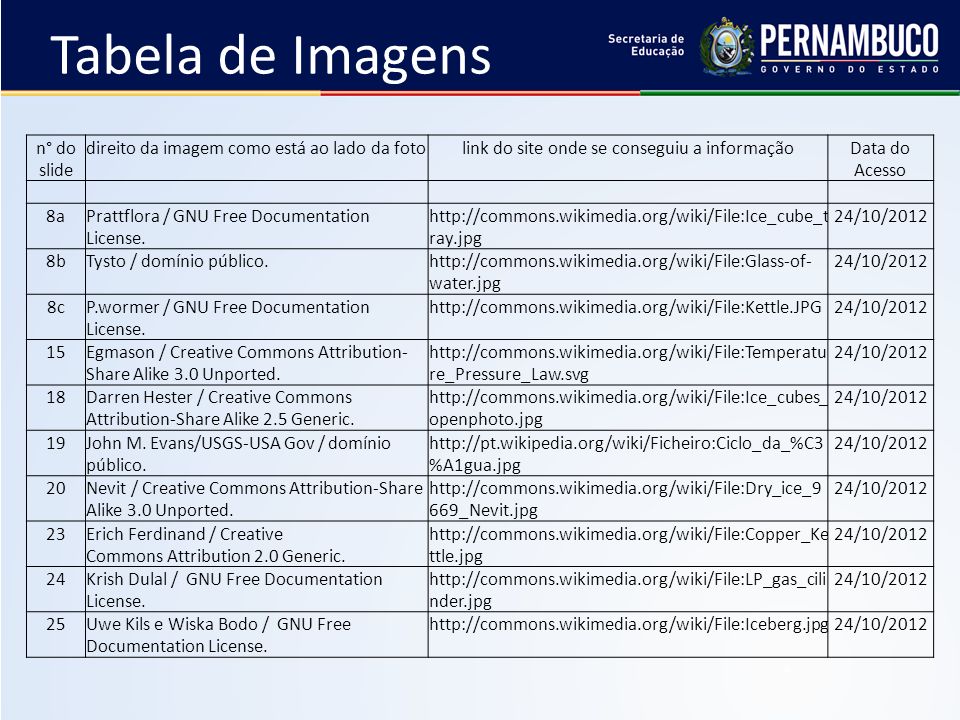

39 Tabela de Imagens n° do slide direito da imagem como está ao lado da fotolink do site onde se conseguiu a informaçãoData do Acesso 8aPrattflora / GNU Free Documentation License. http://commons.wikimedia.org/wiki/File:Ice_cube_t ray.jpg 24/10/2012 8bTysto / domínio público.http://commons.wikimedia.org/wiki/File:Glass-of- water.jpg 24/10/2012 8cP.wormer / GNU Free Documentation License. http://commons.wikimedia.org/wiki/File:Kettle.JPG24/10/2012 15Egmason / Creative Commons Attribution- Share Alike 3.0 Unported. http://commons.wikimedia.org/wiki/File:Temperatu re_Pressure_Law.svg 24/10/2012 18Darren Hester / Creative Commons Attribution-Share Alike 2.5 Generic. http://commons.wikimedia.org/wiki/File:Ice_cubes_ openphoto.jpg 24/10/2012 19John M. Evans/USGS-USA Gov / domínio público. http://pt.wikipedia.org/wiki/Ficheiro:Ciclo_da_%C3 %A1gua.jpg 24/10/2012 20Nevit / Creative Commons Attribution-Share Alike 3.0 Unported. http://commons.wikimedia.org/wiki/File:Dry_ice_9 669_Nevit.jpg 24/10/2012 23Erich Ferdinand / Creative Commons Attribution 2.0 Generic. http://commons.wikimedia.org/wiki/File:Copper_Ke ttle.jpg 24/10/2012 24Krish Dulal / GNU Free Documentation License. http://commons.wikimedia.org/wiki/File:LP_gas_cili nder.jpg 24/10/2012 25Uwe Kils e Wiska Bodo / GNU Free Documentation License. http://commons.wikimedia.org/wiki/File:Iceberg.jpg24/10/2012

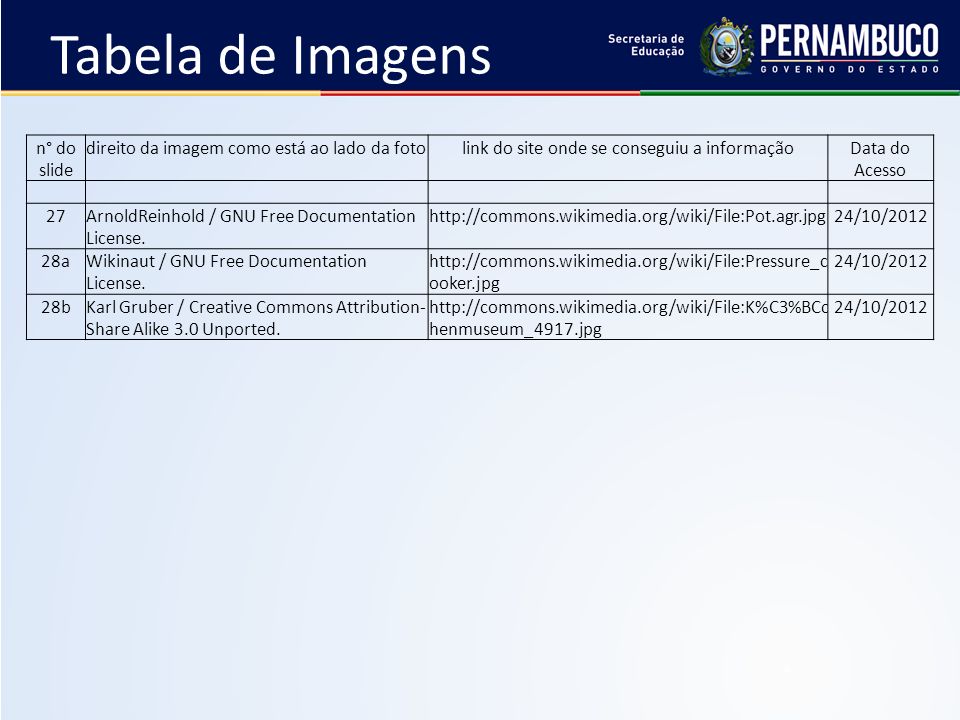

40 Tabela de Imagens n° do slide direito da imagem como está ao lado da fotolink do site onde se conseguiu a informaçãoData do Acesso 27ArnoldReinhold / GNU Free Documentation License. http://commons.wikimedia.org/wiki/File:Pot.agr.jpg24/10/2012 28aWikinaut / GNU Free Documentation License. http://commons.wikimedia.org/wiki/File:Pressure_c ooker.jpg 24/10/2012 28bKarl Gruber / Creative Commons Attribution- Share Alike 3.0 Unported. http://commons.wikimedia.org/wiki/File:K%C3%BCc henmuseum_4917.jpg 24/10/2012
