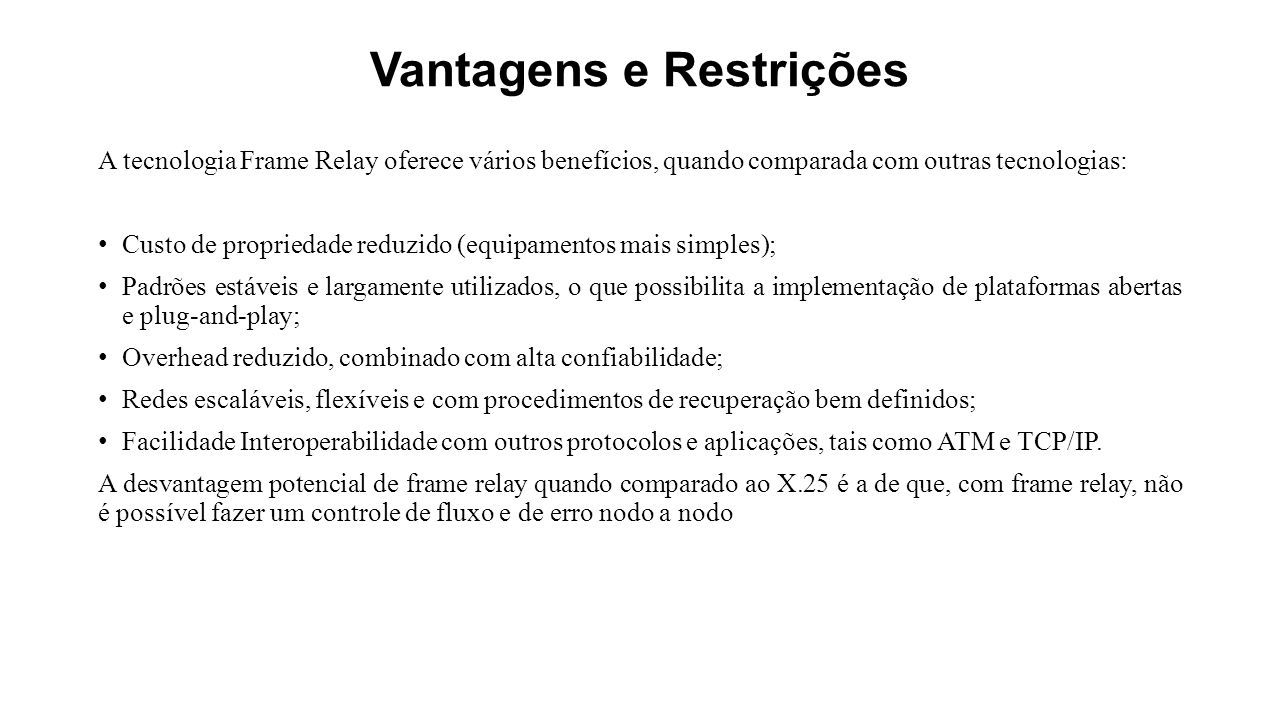

2 Vantagens e Restrições A tecnologia Frame Relay oferece vários benefícios, quando comparada com outras tecnologias: Custo de propriedade reduzido (equipamentos mais simples); Padrões estáveis e largamente utilizados, o que possibilita a implementação de plataformas abertas e plug-and-play; Overhead reduzido, combinado com alta confiabilidade; Redes escaláveis, flexíveis e com procedimentos de recuperação bem definidos; Facilidade Interoperabilidade com outros protocolos e aplicações, tais como ATM e TCP/IP. A desvantagem potencial de frame relay quando comparado ao X.25 é a de que, com frame relay, não é possível fazer um controle de fluxo e de erro nodo a nodo

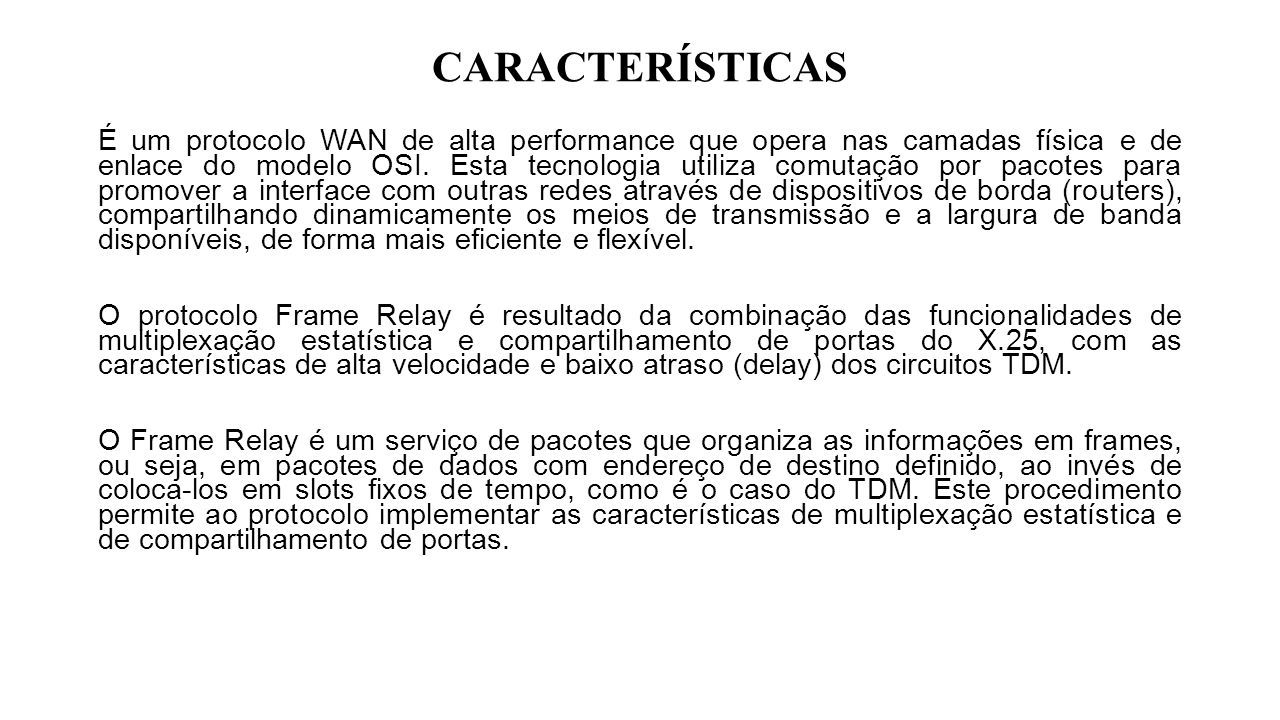

3 CARACTERÍSTICAS É um protocolo WAN de alta performance que opera nas camadas física e de enlace do modelo OSI. Esta tecnologia utiliza comutação por pacotes para promover a interface com outras redes através de dispositivos de borda (routers), compartilhando dinamicamente os meios de transmissão e a largura de banda disponíveis, de forma mais eficiente e flexível. O protocolo Frame Relay é resultado da combinação das funcionalidades de multiplexação estatística e compartilhamento de portas do X.25, com as características de alta velocidade e baixo atraso (delay) dos circuitos TDM. O Frame Relay é um serviço de pacotes que organiza as informações em frames, ou seja, em pacotes de dados com endereço de destino definido, ao invés de coloca-los em slots fixos de tempo, como é o caso do TDM. Este procedimento permite ao protocolo implementar as características de multiplexação estatística e de compartilhamento de portas.

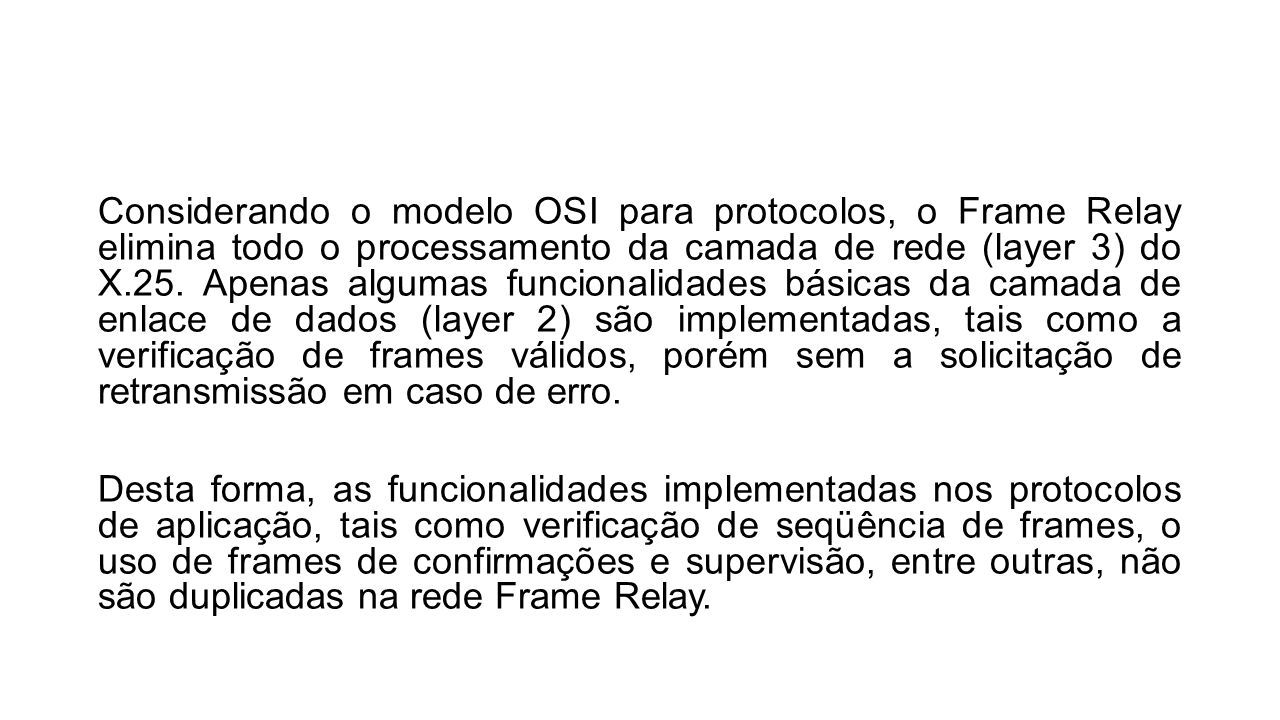

4 Considerando o modelo OSI para protocolos, o Frame Relay elimina todo o processamento da camada de rede (layer 3) do X.25. Apenas algumas funcionalidades básicas da camada de enlace de dados (layer 2) são implementadas, tais como a verificação de frames válidos, porém sem a solicitação de retransmissão em caso de erro. Desta forma, as funcionalidades implementadas nos protocolos de aplicação, tais como verificação de seqüência de frames, o uso de frames de confirmações e supervisão, entre outras, não são duplicadas na rede Frame Relay.

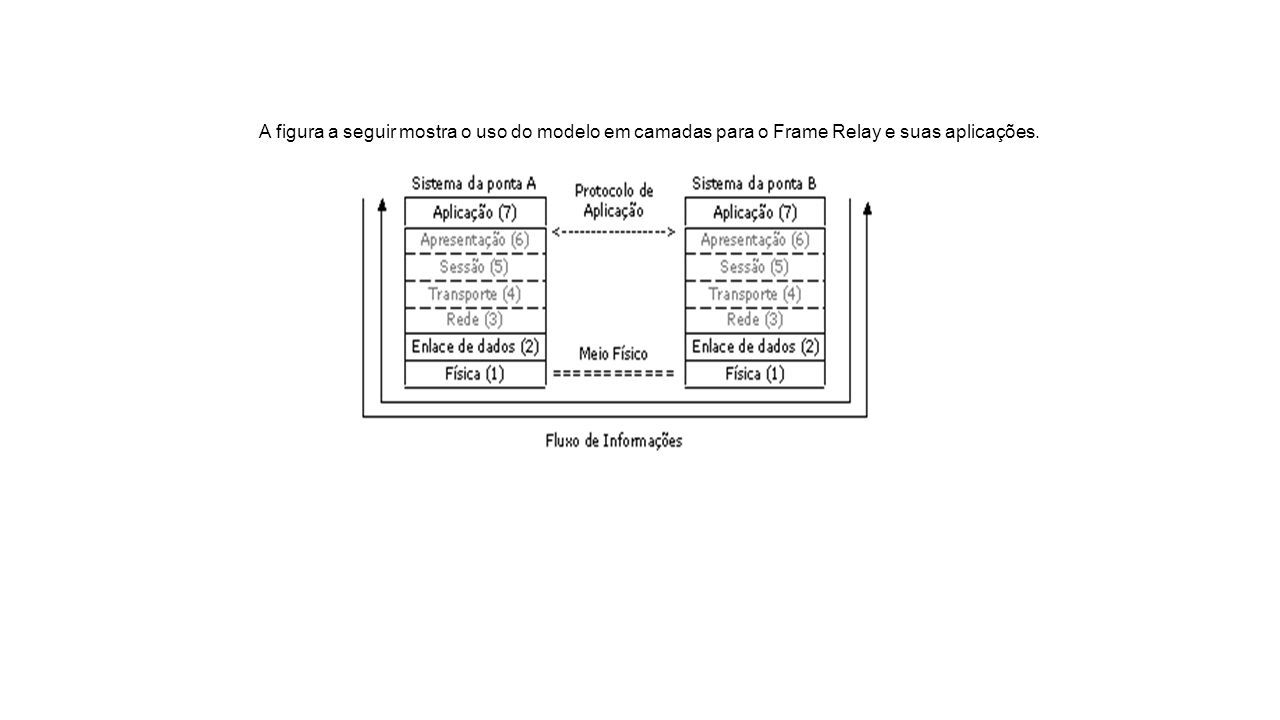

5 A figura a seguir mostra o uso do modelo em camadas para o Frame Relay e suas aplicações.

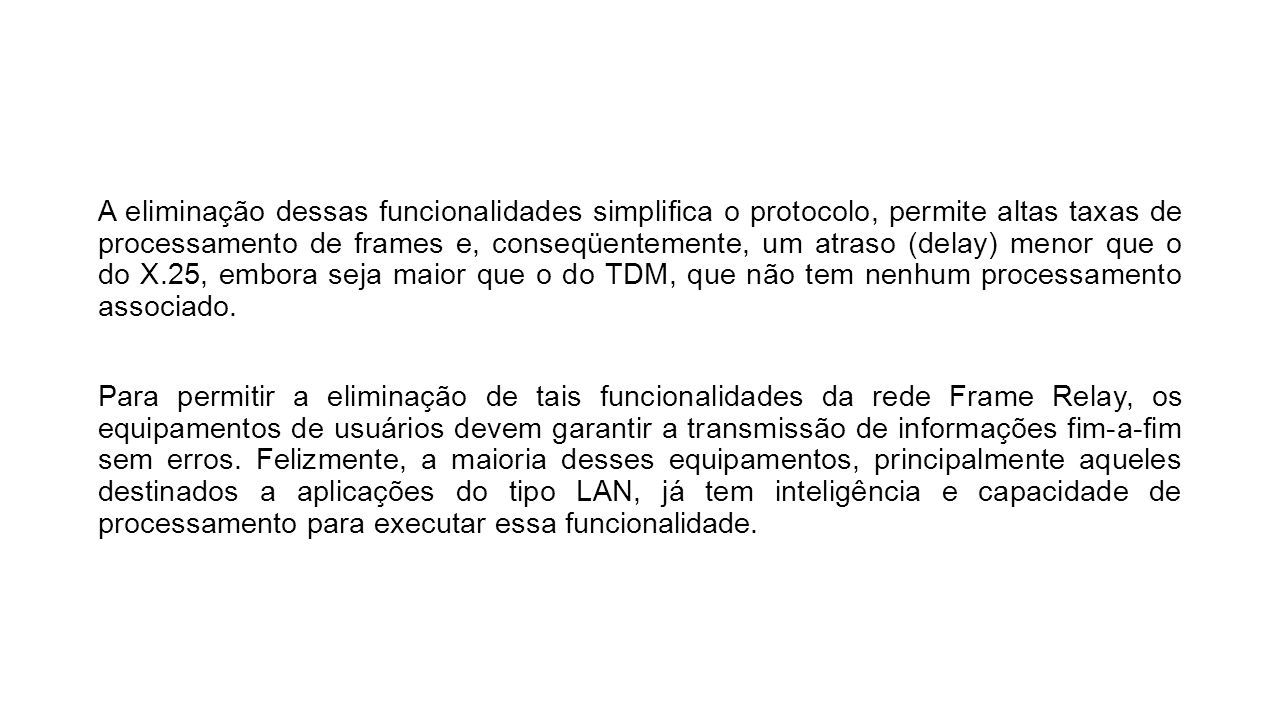

6 A eliminação dessas funcionalidades simplifica o protocolo, permite altas taxas de processamento de frames e, conseqüentemente, um atraso (delay) menor que o do X.25, embora seja maior que o do TDM, que não tem nenhum processamento associado. Para permitir a eliminação de tais funcionalidades da rede Frame Relay, os equipamentos de usuários devem garantir a transmissão de informações fim-a-fim sem erros. Felizmente, a maioria desses equipamentos, principalmente aqueles destinados a aplicações do tipo LAN, já tem inteligência e capacidade de processamento para executar essa funcionalidade.

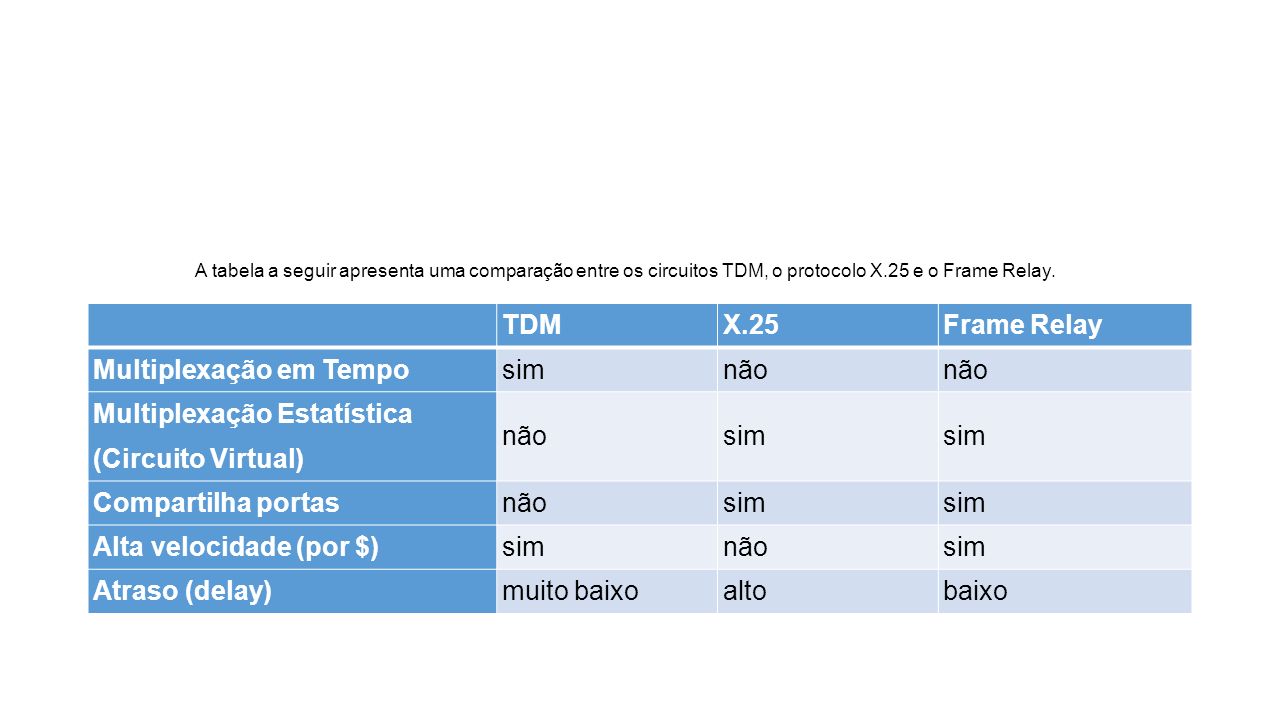

7 TDMX.25Frame Relay Multiplexação em Temposimnão Multiplexação Estatística (Circuito Virtual) nãosim Compartilha portasnãosim Alta velocidade (por $)simnãosim Atraso (delay)muito baixoaltobaixo A tabela a seguir apresenta uma comparação entre os circuitos TDM, o protocolo X.25 e o Frame Relay.

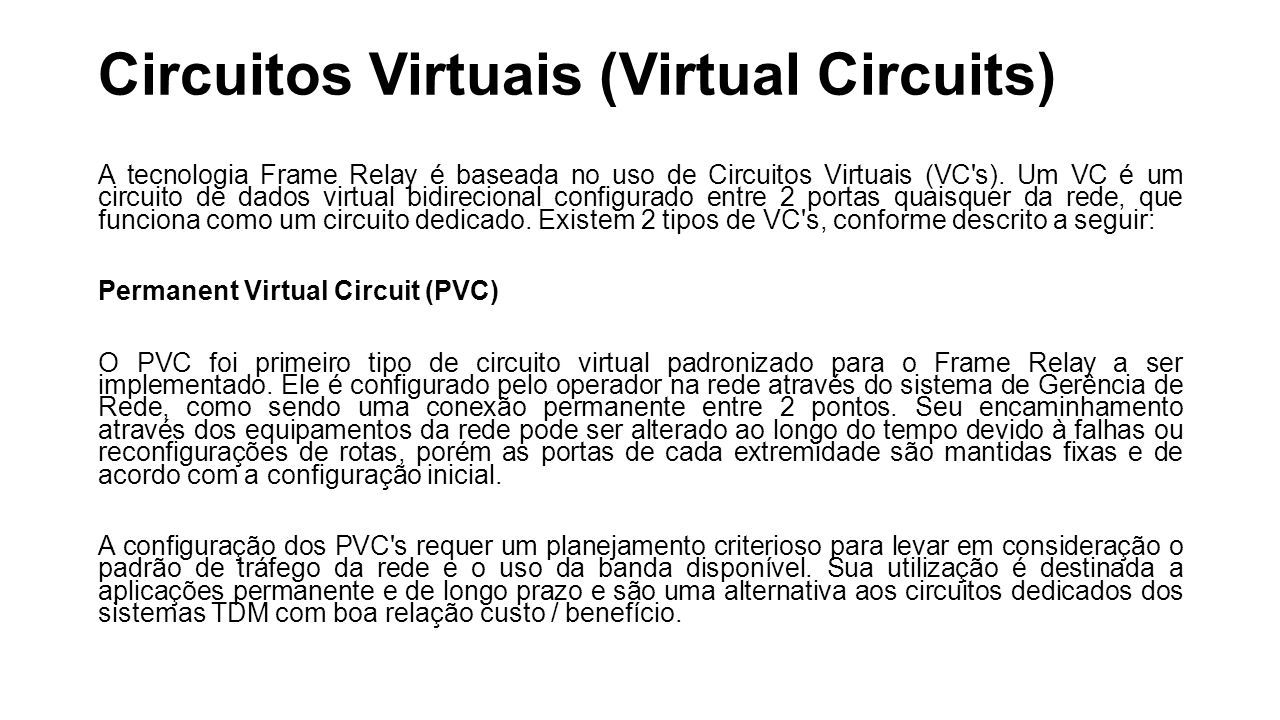

8 Circuitos Virtuais (Virtual Circuits) A tecnologia Frame Relay é baseada no uso de Circuitos Virtuais (VC's). Um VC é um circuito de dados virtual bidirecional configurado entre 2 portas quaisquer da rede, que funciona como um circuito dedicado. Existem 2 tipos de VC's, conforme descrito a seguir: Permanent Virtual Circuit (PVC) O PVC foi primeiro tipo de circuito virtual padronizado para o Frame Relay a ser implementado. Ele é configurado pelo operador na rede através do sistema de Gerência de Rede, como sendo uma conexão permanente entre 2 pontos. Seu encaminhamento através dos equipamentos da rede pode ser alterado ao longo do tempo devido à falhas ou reconfigurações de rotas, porém as portas de cada extremidade são mantidas fixas e de acordo com a configuração inicial. A configuração dos PVC's requer um planejamento criterioso para levar em consideração o padrão de tráfego da rede e o uso da banda disponível. Sua utilização é destinada a aplicações permanente e de longo prazo e são uma alternativa aos circuitos dedicados dos sistemas TDM com boa relação custo / benefício.

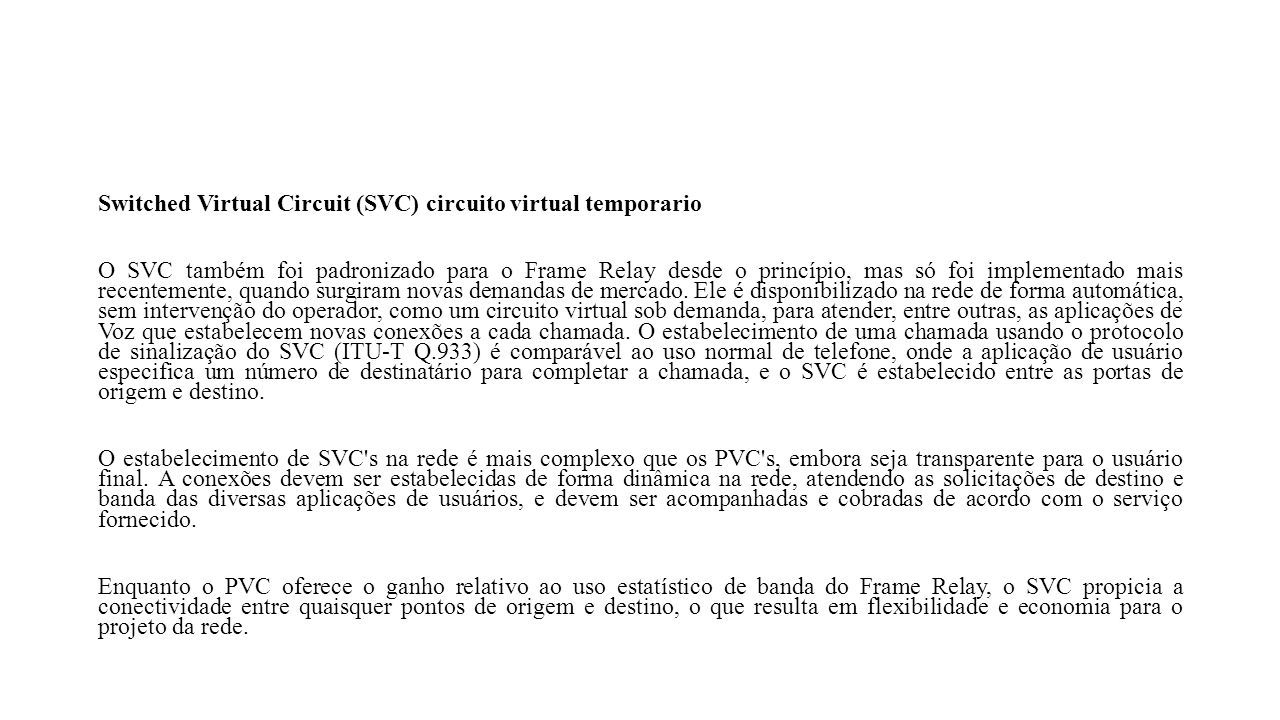

9 Switched Virtual Circuit (SVC) circuito virtual temporario O SVC também foi padronizado para o Frame Relay desde o princípio, mas só foi implementado mais recentemente, quando surgiram novas demandas de mercado. Ele é disponibilizado na rede de forma automática, sem intervenção do operador, como um circuito virtual sob demanda, para atender, entre outras, as aplicações de Voz que estabelecem novas conexões a cada chamada. O estabelecimento de uma chamada usando o protocolo de sinalização do SVC (ITU-T Q.933) é comparável ao uso normal de telefone, onde a aplicação de usuário especifica um número de destinatário para completar a chamada, e o SVC é estabelecido entre as portas de origem e destino. O estabelecimento de SVC's na rede é mais complexo que os PVC's, embora seja transparente para o usuário final. A conexões devem ser estabelecidas de forma dinâmica na rede, atendendo as solicitações de destino e banda das diversas aplicações de usuários, e devem ser acompanhadas e cobradas de acordo com o serviço fornecido. Enquanto o PVC oferece o ganho relativo ao uso estatístico de banda do Frame Relay, o SVC propicia a conectividade entre quaisquer pontos de origem e destino, o que resulta em flexibilidade e economia para o projeto da rede.
