1 GEOMETRIA MOLECULAR A forma geométrica de uma molécula pode ser
obtida a partir de vários meios, entre os quais destacamos as REGRAS DE HELFERICH, que podem ser resumidas da seguinte forma:

2 O H H MOLÉCULAS DO TIPO "AX " O C O 2
Estas moléculas podem ser LINEARES ou ANGULARES O H H O C O Se o átomo central “A” possui um ou mais pares de elétrons disponíveis, a molécula é ANGULAR Se o átomo central “A” não possui par de elétrons disponíveis, a molécula é LINEAR

3 Estas moléculas podem ser TRIGONAL PLANA ou PIRAMIDAL
MOLÉCULAS DO TIPO "AX " 3 Estas moléculas podem ser TRIGONAL PLANA ou PIRAMIDAL F F N Cl Cl B Cl F Se o átomo central “A” não possui par de elétrons disponíveis a geometria da molécula será TRIGONAL PLANA Se o átomo central “A” possui par de elétrons disponíveis a geometria da molécula será PIRAMIDAL

4 Estas moléculas terão uma geometria
MOLÉCULAS DO TIPO "AX " 4 Estas moléculas terão uma geometria TETRAÉDRICA C Cl

5 Estas moléculas terão uma geometria
MOLÉCULAS DO TIPO "AX " 5 Estas moléculas terão uma geometria BIPIRÂMIDE TRIGONAL moléculas do PCl 5

6 Estas moléculas terão uma geometria
MOLÉCULAS DO TIPO "AX " 6 Estas moléculas terão uma geometria OCTAÉDRICA moléculas do SF6

7 01) Dados os compostos covalentes, com as respectivas estruturas:
I : BeH linear. II : CH tetraédrica. III : H2O linear. IV : BF piramidal. V : NH trigonal plana. Verdadeiro Verdadeiro Falso Falso Falso Pode-se afirmar que estão corretas: a) apenas I e II. b) apenas II, IV e V. c) apenas II, III e IV. d) apenas I, III e V. e) todas.

8 possui par de elétrons disponíveis a geometria da molécula será
02) As moléculas do CH4 e NH3 apresentam, as seguintes respectivamente, as seguintes geometrias: a) quadrada plana e tetraédrica. b) pirâmide trigonal e angular. c) quadrada plana e triangular plana. d) pirâmide tetragonal e quadrada plana. e) tetraédrica e pirâmide triangular. Se o átomo central “A” possui par de elétrons disponíveis a geometria da molécula será PIRAMIDAL CH4 N H H Estas moléculas terão uma geometria TETRAÉDRICA H

9 é mais eletronegativo que o
LIGAÇÕES POLARES E APOLARES H Cl CLORO é mais eletronegativo que o HIDROGÊNIO A ligação entre os átomos de cloro e hidrogênio é POLAR

10 H H A ligação entre os átomos de hidrogênio é APOLAR
LIGAÇÕES POLARES E APOLARES H H A ligação entre os átomos de hidrogênio é APOLAR Os dois átomos possuem a mesma ELETRONEGATIVIDADE

11 MOLÉCULAS POLARES e APOLARES
A polaridade de uma molécula que possui mais de dois átomos é expressa pelo VETOR MOMENTO DE DIPOLO RESULTANTE ( ) u Se ele for NULO, a molécula será APOLAR; caso contrário, POLAR.

12 O C O MOLÉCULA DO " CO " 2 A resultante das forças é nula
(forças de mesma intensidade, mesma direção e sentidos opostos) A molécula do CO2 é APOLAR

13 A resultante das forças é
MOLÉCULA DA ÁGUA " H O" 2 O A resultante das forças é diferente de ZERO H H A molécula da água é POLAR

14 01) Assinale a opção na qual as duas substâncias são apolares:
a) NaCl e CCl4. b) HCl e N2. c) H2O e O2. d) CH4 e Cl2. e) CO2 e HF. CH4, CCl4, CO2, N2, O2, Cl2. CH4 e CCl4 têm geometria TETRAÉDRICA com todos os ligantes do carbono iguais, portanto, são APOLARES N2, O2 e Cl2 são substâncias SIMPLES, portanto, são APOLARES CO2 tem geometria LINEAR com todos os ligantes do carbono iguais, portanto, é APOLAR

15 piramidal, portanto, é POLAR
02) (UFES) A molécula que apresenta momento dipolar diferente de zero (molecular polar) é: a) CS2. b) CBr4. c) BCl3. d) BeH2. e) NH3. NH3 tem geometria piramidal, portanto, é POLAR

16 03) (UFRS) O momento dipolar é a medida quantitativa da polaridade de uma
ligação. Em moléculas apolares, a resultante dos momentos dipolares referentes a todas as ligações apresenta valor igual a zero. Entre as substâncias covalentes abaixo: I) CH II) CS III) HBr IV) N2 Quais as que apresentam a resultante do momento dipolar igual a zero? S C S H Br N N moléculas LINEARES com ligantes iguais são APOLARES moléculas DIATÔMICAS com ligantes diferentes são POLARES moléculas DIATÔMICAS com ligantes iguais são APOLARES CH4 Molécula tetraédrica que são APOLARES

17 LIGAÇÕES INTERMOLECULARES
São as ligações que resultam da interação ENTRE MOLÉCULAS, isto é, mantêm unidas moléculas de uma substância As ligações INTERMOLECULARES podem ser em: Dipolo permanente – dipolo permanente Dipolo induzido – dipolo induzido ou forças de dispersão de London Ponte de hidrogênio

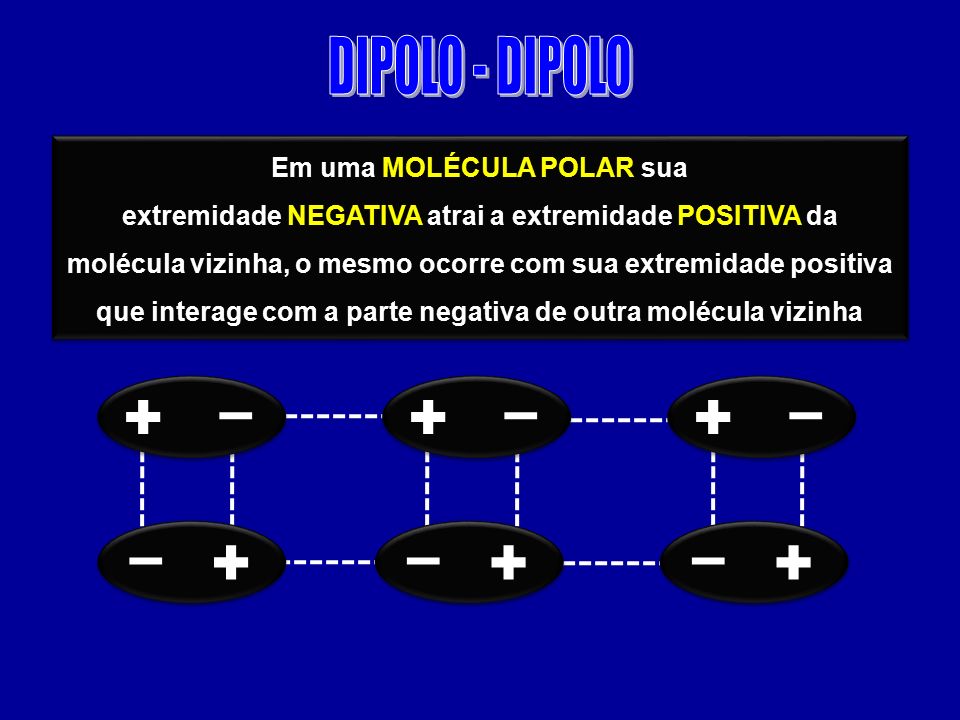

18 Em uma MOLÉCULA POLAR sua
DIPOLO - DIPOLO Em uma MOLÉCULA POLAR sua extremidade NEGATIVA atrai a extremidade POSITIVA da molécula vizinha, o mesmo ocorre com sua extremidade positiva que interage com a parte negativa de outra molécula vizinha – – – + + + – – – + + +

19 DIPOLO INDUZIDO Nas moléculas APOLARES, uma nuvem
de elétrons se encontra em constante movimento H H H H – – Se, durante uma fração de segundo, esta nuvem eletrônica estiver deslocada para um dos extremos da molécula, pode-se dizer que foi criado um DIPOLO INDUZIDO, isto é, por um pequeno espaço a molécula possui PÓLOS

20 PONTES DE HIDROGÊNIO Um caso extremo de atração dipolo – dipolo ocorre quando temos o HIDROGÊNIO ligado a átomos pequenos e muito eletronegativos, especialmente o FLÚOR, o OXIGÊNIO e o NITROGÊNIO. Esta forte atração chama-se PONTE DE HIDROGÊNIO, sendo verificada nos estados sólido e líquido F F H H F F H H

21 O H H H H O O H H O H H H O H O H H As pontes de hidrogênio são mais intensas que as forças dipolo – dipolo permanente, e estas mais intensas que as interações dipolo – dipolo induzido

22 01) Compostos de HF, NH3 e H2O apresentam pontos de
fusão e ebulição maiores quando comparados com H2S e HCl, por exemplo, devido às: a) forças de Van Der Waals. b) forças de London. c) pontes de hidrogênio. d) interações eletrostáticas. e) ligações iônicas.

23 02) (UCDB-DF) O CO2 no estado sólido (gelo seco) passa diretamente
para o estado gasoso em condições ambiente; por outro lado, o gelo comum derrete nas mesmas condições em água líquida, a qual passa para o estado gasoso numa temperatura próxima a 100°C. Nas três mudanças de estados físicos, respectivamente, são rompidas: ligações covalentes, pontes de hidrogênio e pontes de hidrogênio. b) interações de Van der Waals, ligações iônicas e ligações iônicas. c) interações de Van der Waals, pontes de hidrogênio e ligações covalentes. d) interações de Van der Waals, pontes de hidrogênio e pontes de hidrogênio. e) interações de Van der Waals, pontes de hidrogênio e interações de Van der Waals.

24 03) Considere o texto abaixo.
“Nos icebergs, as moléculas polares da água associam-se por No gelo seco, as moléculas apolares do dióxido de carbono unem-se por Conseqüentemente, a 1 atm de pressão, é possível prever que a mudança de estado de agregação do gelo ocorra a uma temperatura do que a do gelo seco.” I PONTES DE HIDROGÊNIO II FORÇAS DE VAN DER WAALS MAIOR III Para completá-lo corretamente, I, II e III devem ser substituídos, respectivamente, por: a) Forças de London, pontes de hidrogênio e menor. b) Pontes de hidrogênio, forças de Van der Waals e maior. c) Forças de Van der Waals, pontes de hidrogênio e maior. d) Forças de Van der Waals, forças de London e menor. e) Pontes de hidrogênio, pontes de hidrogênio e maior.
