1 DPM 2007 – Introdução Técnica Jason Buffington Senior Technical Product Manager Soluções de Armazenamento Baseadas noWindows incluindo System Center Data Protection Manager System Center Partner Airlift, 23-26 de Outubro de 2007, Seattle, WA

2 Agenda DPM 201 – Introdução Técnica Visão Geral do DPM 2007 DEMONSTRAÇÃO – Protegendo os dados do Windows Como ele realmente funciona DEMONSTRAÇÃO – Recuperando os dados Outros materiais

3 DPM 2007 Proteção Contínua dos Dados para as Aplicações Windows e Servidores de Arquivos Recuperação Rápida e Segura através de disco (e não fita) Tecnologia Avançada para empresas de todos os tamanhos com Disco e Fita integrados A Cada 15 minutos DPM 2007 Snapshots Online (até 512) Recuperação baseada em disco Fita offline Arquivo baseado em fita Active Directory® System State (Estado do Sistema) Windows Server 2003 Windows Server 2008 diretórios e compartilhamentos de arquivos Windows XP Windows Vista

4 Servidor DPM Também disponível como um Appliance OEM DPM executado no Windows Storage Server com Disco e Fita integrados a Cada 15 minutos DPM 2007 Active Directory® System State (Estado do Sistema) Windows Server 2003 Windows Server 2008 diretórios e compartilhamentos de arquivos Windows XP Windows Vista

5 DPML Padrão = Agente de arquivo por servidor protegido Sem Arquivo Aberto adicional ou módulos completares Active Directory® System State (Estado do Sistema) Windows Server 2003 Windows Server 2008 diretórios e compartilhamentos de arquivos Windows XP Windows Vista Servidor DPM Também disponível como um Appliance OEM DPM executado no Windows Storage Server com Disco e Fita integrados DPM 2007

6 DPML Padrão = Agente de arquivo Por servidor protegido Sem Arquivo Aberto ou módulos complementares Servidor DPM Também disponível como um Appliance OEM DPM executado no Windows Storage Server com Disco e Fita integrados DPM 2007 Active Directory® System State (Estado do Sistema) Windows Server 2003 Windows Server 2008 diretórios e compartilhamentos de arquivos Windows XP Windows Vista DPML Padrão – Agente de Aplicação – por servidor protegido Suporte unificado das aplicações MS SQL, Exchange, SharePoint e Virtual Server – e arquivos Protecão DPM 2 DPM 4 DR – recuperação de desastres Recuperação Completa (Bare Metal) O preço está sujeito a mudanças até que seja anunciado no microsoft.com/DPM

7 Demonstração Protegendo os Dados

8 COMO ELE FUNCIONA Express Full 8

9 DPM Encontra os Arquivos que Contêm os Dados D:\ + \SQL_data + \Customer.MDF E:\ + \SQL_logs + \Customer.LDF

10 DPM Identifica os Blocos que Compõem os Arquivos O filtro DPM cria uma mapa de volume para monitorar quais blocos de discos contêm parte dos arquivos a serem protegidos Filtro DPM – Mapa de Volume D:\ + \SQL_data + \Customer.MDF E:\ + \SQL_logs + \Customer.LDF

11 Início da Sincronização do Windows VOLUME (blocos de discos existentes) Hora = 10:00 Filtro DPM – Mapa de Volume

12 Observação das mudanças dos blocos Escrita de Arquivo VOLUME (blocos de discos existentes) Hora = 10:01

13 VOLUME (blocos de discos existentes) Hora = 10:06 Filtros DPM – Mapa de Volume Observação das mudanças dos blocos Escrita de Arquivo VOLUME (

14 VOLUME (blocos de discos existentes) Hora = 10:18 Escrita de Arquivo Filtro DPM – Mapa de Volume Observação das mudanças dos blocos

15 Escrita de Arquivo Hora = 10:26 Filtro DPM – Mapa de Volume Observação das mudanças dos blocos VOLUME (blocos de discos existentes)

16 1.VSS Snapshot encarregado do volume de produção para assegurar dados consistentes Sincronização DPM Hora = 10:30 (a cada 30 minutos, normalmente diário) Filtro DPM – Mapa de Volume VOLUME (blocos de discos existentes)

17 11 7 7 1 1 16 17 18 19 4 4 12 5 5 6 6 15 8 8 9 9 10 13 14 Ordem dos Blocos Sincronização DPM Hora = 10:30 :01 VOLUME (blocos de discos existentes) 1.VSS Snapshot encarregado do volume de produção para assegurar dados consistentes 2.O cache dos blocos alterados é enviado ao servidor DPM Filtro DPM – Mapa de Volume

18 1 1 2 2 3 3 4 4 5 5 6 6 7 7 8 8 9 9 10 11 12 13 14 15 16 17 Hora = 10:30 :02 1.VSS Snapshot encarregado do volume de produção para assegurar dados consistentes 2.O cache dos blocos alterados é enviado ao servidor DPM Filtro DPM – Mapa de Volume VOLUME (blocos de discos existentes) Transmissão dos blocos alterados das 10:00-10:30 para o servidor DPM Integridade dos dados preservada Transmissão dos blocos alterados das 10:00-10:30 para o servidor DPM Integridade dos dados preservada Ordem dos Blocos

19 E a entrada e saída de arquivos continua Hora = 10:30 :03 1.VSS Snapshot encarregado do volume de produção para assegurar dados consistentes 2.O cache dos blocos alterados é enviado ao servidor DPM, enquanto o disco de produção continua. Filtro DPM – Mapa de Volume VOLUME (blocos existentes) Transmissão dos blocos alterados das 10:00-10:30 para o servidor DPM Integridade dos dados preservada Transmissão dos blocos alterados das 10:00-10:30 para o servidor DPM Integridade dos dados preservada 1 1 2 2 3 3 4 4 5 5 6 6 7 7 8 8 9 9 10 11 12 13 14 15 16 17 Ordem dos Blocos

20 E o Processo Continua… Hora = 10:30 :04 1.VSS Snapshot encarregado do volume de produção para assegurar dados consistentes 2.O cache dos blocos alterados é enviado ao servidor DPM, enquanto o disco de produção continua. 3.VSS snapshot lançado Filtro DPM – Mapa de Volume VOLUME (blocos de discos existentes) E a entrada e saída de arquivos continua

21 COMO ISTO FUNCIONA Proteção de Transações para o Exchange e SQL Server 21

22 Proteção Eficiente com a Deduplicação Réplica do DPMServidor em Produção

23 Proteção Eficiente com a Deduplicação Espelhamento Inicial de Linha de Base Espelhamento Inicial de Linha de Base Réplica do DPMServidor em Produção

24 Proteção Eficiente com a Deduplicação Dia 0 : Logs Transacionais A cada 15 minutos, os logs transacionais fechados são enviados ao servidor DPM Réplica do DPM Sincronizaçao: 15 minutos Servidor em Produção

25 Proteção Eficiente com a Deduplicação Dia 0 : Logs Transacionais A cada 15 minutos, os logs transacionais fechados são enviados ao servidor DPM Réplica do DPM Sincronização: 15 minutos Servidor em Produção

26 Protecão Eficiente com a Deduplicação Dia 0 : Logs Transacionais A cada 15 minutos, os logs transacionais fechados são enviados ao servidor DPM Réplica do DPM Sincronização: 15 minutos Servidor em Produção

27 Proteção Eficiente com a Deduplicação Dia 0 : Logs Transacionais O DPM pode fazer a restauração do servidor a cada 15 minutos Base de Dados 0:00 Adia para 0:XX com os logs transacionais RestauraçãoRestauração Réplica do DPMServidor em Produção

28 Proteção Eficiente com a Deduplicação Dia 1 : DPM Express Full Express full Pelo menos uma vez por semana, mas normalmente diariamente, o DPM Express Full resincroniza uma Réplica do DPM Réplica do DPMServidor em Produção

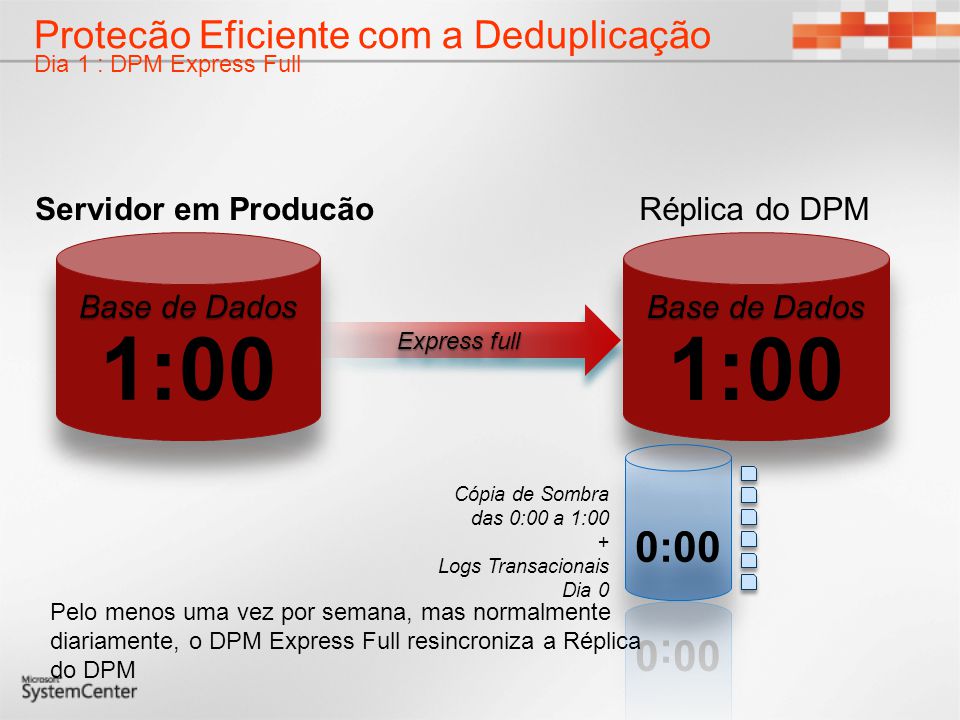

29 Protecão Eficiente com a Deduplicação Dia 1 : DPM Express Full Cópia de Sombra das 0:00 a 1:00 + Logs Transacionais Dia 0 Pelo menos uma vez por semana, mas normalmente diariamente, o DPM Express Full resincroniza a Réplica do DPM Express full Réplica do DPMServidor em Producão

30 Protecão Eficiente com a Deduplicação Dia 1 : Logs Transacionais Dia 1 : Mudanças de dados Cópia de Sombra de 0:00 a 1:00 + Logs Transacionais Dia 0 15 minutos Réplica do DPMServidor em Produção

31 Proteção Eficiente com a Deduplicação Dia 1 : Logs Transacionais Cópia de Sombra de 0:00 a 1:00 + Logs Transacionais Dia 0 Dia 1 : Mudanças de dados 15 minutos Réplica do DPMServidor em Produção

32 Proteção Eficiente com a Deduplicação Dia 1 : Logs Transacionais Cópia de Sombra de 0:00 a 1:00 + Logs Transacionais Dia 0 Dia 1 : Mudanças de dados 15 minutos Réplica do DPMServidor em Produção

33 Proteção Eficiente com a Deduplicação Dia 1 : Logs Transacionais DPM pode fazer a restauração para Hoje às 2:15 Use a réplica de 1:00 existente Adiante os logs para 2:15 Cópia de Sombra de 0:00 a 1:00 + Logs Transacionais Dia 0 Réplica do DPM RestauraçãoRestauração Servidor em Producão

34 Protecão Eficiente com a Deduplicação Dia 1 : Logs Transacionais DPM pode fazer a restauração para Ontem às 10:45 Cópia de Sombra de 0:00 para reconstruir o dia 0 Adia os logs para ontem às 10:45 Cópia de Sombra de 0:00 a 1:00 + Logs Transacionais Dia 0 Réplica do DPM RestauraçãoRestauração Servidor em Produção

35 Base de Dados 1:00 Base de Dados 1:00 Proteção Eficente com a Deduplicação Dia 2 : DPM Express Full Semana 2 : Express Full - resincronização Express Full Cópia de Sombra de 0:00 a 1:00 + Logs Transacionais Semana 0 Réplica do DPMServidor em Produção

36 Protecão Eficiente com a Deduplicação Dia 2 : DPM Express Full Semana 2 : Express Full – resincronização Réplica do DPM Express Full Servidor em Produção

37 Proteção Eficiente com a Deduplicação Até 512 semanas de dados recuperáveis em 15 minutos Até 512 cópias de sombra, mais seus logs 512s x 7d x 24h x 4 (15m) = 344.000 Pontos de Recuperação Réplica do DPMServidor em Produção

38 Demonstração Recuperando os Dados

39 DISPONIBILIDADE X PROTEÇÃO 39

40 SQL Server 2005 e 2008 Espelhamento de Base de Dados Operações de log replicadas em tempo quase que real e aplicadas ao dB secundário Alta Disponibilidade Alta Disponibilidade através de failover transparente e quase que imediato do cliente SQL de dB Primário para dB Secundário SQL Cluster SQL com base de dados espelhada SQL Secundário SQL Primário

41 Exchange Server 2007 Replicação Contínua CCR fornece failover baseado em distância entre os nós do Exchange LCR fornece redundância de dados dentro de um único servidor Exchange Exchange Server 2007 CCR Exchange Server 2007 Ativo Exchange Server 2007 Passivo Exchange Server 2007 LCR Exchange Server 2007 Ativo Backup

42 DFS-R (Distributed File Replication) Windows Server 2003 R2 Compatilhamentos de arquivos sincronizados usando tecnologia de compressão diferencial remota Abstrai compartilhamentos existentes dos usuários via namespace DFS Redirecionamento transparente dos compartilhamentos de arquivos de usuário DFS-R (Distributed File System Replication) FS1 FS2 \\ FS1 \ dados \\ FS2 \ dados DFS-N (Distributed File System Namespace) Acesso de usuário … \\ Teamwork \ data Se disponível, use \\ FS1 \ data Se indisponível, use \\ FS2 \ data

43 Aplicação Orientada a Disponibilidade Projetada dentro e para uma única aplicação/carga de trabalho para obter disponibilidade DFS-R (Distributed File System Replication) FS1 FS2 \\ FS1 \ data \\ FS2 \ data DFS-N (Distributed File System Namespace) Acesso de usuário … \\ Teamwork \ data Se disponível, use \\ FS1 \ data Se indisponível, use \\ FS2 \ data Exchange Server 2007 CCR Exchange Server 2007 Ativo Exchange Server 2007 Passivo Exchange Server 2007 LCR Exchange Server 2007 Ativo Backup SQL Cluster SQL 2005 com base de dados espelhada SQL Secundário SQL Primário

44 OUTROS MATERIAIS 44

45 Aplicações Protegidas Plataformas Microsoft com capacidades de VSS Exchange 2003 service pack 2 Exchange 2007 – incluindo configurações de LCR e CCR SQL Server 2000 service pack 4 SQL Server 2005 SQL Server 2008 Julho de 2007 customer preview SharePoint Server 2003 / WSS 2.0 – protegido como bancos de dados SQL SharePoint Server 2007 / WSS 3.0 Virtual Server 2005 R2 service pack 1 Windows Server 2003 service pack 1 Windows Server 2008 Windows XP Professional service pack 2 Windows Vista Business edition ou superior

46 Clusters da Microsoft Cluster MSCS Configuração tradicional de cluster, dois servidores – um dataset Failover Automático para o novo nome de servidor Protecão contínua nos cenários de failover e failback, sem necessidade de intervenção do usuário DPM detecta a configuração de cluster e os nomes dos servidores associados quando a proteção é instalada DPM Cluster MSCS Nó passivo Nó ativo

47 Opções de implantação de agente DPM Administrator Console (push) System Center Configuration Manager 2007 SMS 2003 Diretiva de Grupo WSUS Sistema Operacional Pré-Instalado.MSI instala binários no servidor Agente não executado Filtro não empregado Serviço não ativo CPU não sobregarregada

48 Roadmap do Data Protection Manager Versão 2 em diante… Data Protection Manager 2006 Recuperação e Proteção de Arquivos Rápida e segura recuperação de dados baseada em disco Proteção de dados contínua e eficiente Projetado para trabalhar com o software de arquivo em fita existente Backup Centralizado do Escritório Remoto Amplitude do Suporte: Microsoft Exchange Microsoft SQL Server Microsoft SharePoint® Server Microsoft Virtual Server 2005 R2 sp1 Windows File Servers Estações de trabalho Windows Profundidade do Suporte: Suporte à Fita System State (Estado do Sistema) e Recuperação Completa (Bare Metal) Proteção Contínua dos Dados Ambientes com Alta Disponibilidade

49 Principais Razões para Fazer Planos para o DPM 2007 Não mais ocorrer falhas na recuperação Perda de dados quase que zero para o Exchange, SQL e SharePoint Backups contínuos de Disco para Disco para Fita Recuperações em minutos, ao invés de horas Diretiva unificada permite a proteção de múltiplos tipos de dados em qualquer mídia – em um agendamento e com opções comuns de ajustes Elimina a janela de backup dos seus servidores em producão Reduza a perda potencial de dados para 15 minutos Recuperação de aplicação direto da interface de usuário de backup – sem pré-staging Permita que os usuários finais desenvolvam suas próprias recuperações Remova as fitas dos escritórios remotos e centralize os backups no centro de dados

50 Resumo Recuperação e proteção completa das cargas de trabalho da Microsoft, pela Microsoft Proteção de dados contínua e integrada para o backup de disco e de fita em uma única plataforma Parte integrante do Microsoft System Center Acesse http://www.microsoft.com/brasil/systemcenter

51 Recursos/Ferramentas para DPM Website www.microsoft.com/brasil/systemcenter Info Materiais sobre o DPM 2006 Webcast e Folheto contendo visão geral sobre o DPM 2007 Folhetos, Whitepapers Técnicos e webcasts sob demanda: Como Proteger o SQL Server com o DPM 2007 Como Proteger o Microsoft Exchange com o DPM 2007 Como Proteger o SharePoint com o DPM 2007 Como Proteger o Virtual Servers com o DPM 2007 TechNet Virtual Labs – para aprendizado prático do DPM (novo) E-mail dpmINFO@microsoft.com
