1 SISTEMAS DE DRENAGEM -Superficial - Percolados - Gases

2 DRENAGEM SUPERFICIAL

3 MÉTODO RACIONAL Q = C i m A/ 3,6 Onde - Q é a vazão máxima (m 3 /s) -I m é a intensidade média da precipitação sobre a área drenada de duração igual ao tempo de concentração (mm/h) - C coeficiente de escoamento superficial - A área drenada em km 2 Recomendado para áreas de até 0,5 km 2

4 C coeficiente de escoamento superficial -superfícies de telhados 0,70 a 0,95 - pavimentos 0,4 a 0,9 -vias e passeios apedregulhados 0,15 a 0,30 - superfícies não pavimentadas, quintais e lotes vazios 0,10 a 0,30 - parques, jardins, gramados, dependendo da declividade e do solo 0,05 a 0,30 Pequenas declividades (I<2%) – C=0,15 a 0,20 Médias declividades (27%) – C=0,25 a 0,30

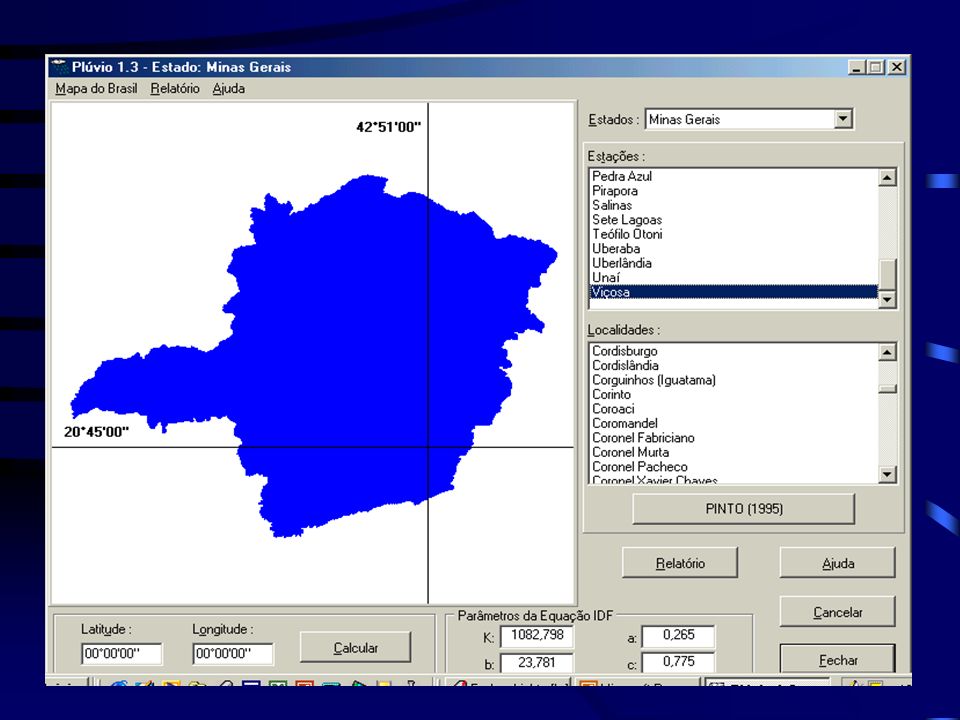

5 i m = K Tr a/(tc + b)c I m Intensidade da chuva Tr é o tempo de recorrência (vida útil do aterro) K, a, b e c parâmetros que dependem da localização do aterro (programa PLÚVIO) tc tempo de concentração

6

7

8 A – área da bacia em Km 2 ; L – comprimento horizontal desde a saída até o ponto mais afastado da bacia em quilômetros; H – diferença de cotas entre a saída e o ponto mais afastado da bacia em metros. tc (horas) = (A 1/ L)/0.8 H 1/2 tc tempo de concentração (Fórmula de Giandotti)

9 R h é o raio hidráulico (área molhada/perímetro molhado) S é a declividade n é o coeficiente de Manning Concreto polido 0,013 Concreto não-polido 0,015 Gabião0,035 Fórmula de Manning Q= R h 2/3 S b 1/2 A / n

10

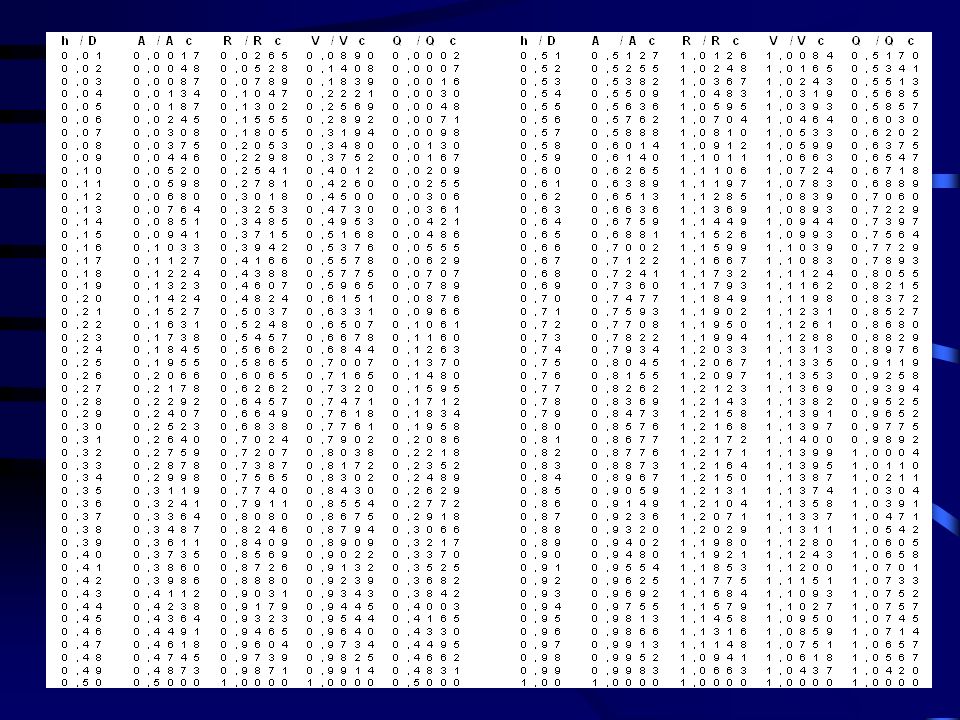

11

12

13 Cálculo de drenagem superficial

14 Tipos de drenos

15

16

17 Descida em Degraus

18

19 Caixa de Dissipação

20

21

22

23

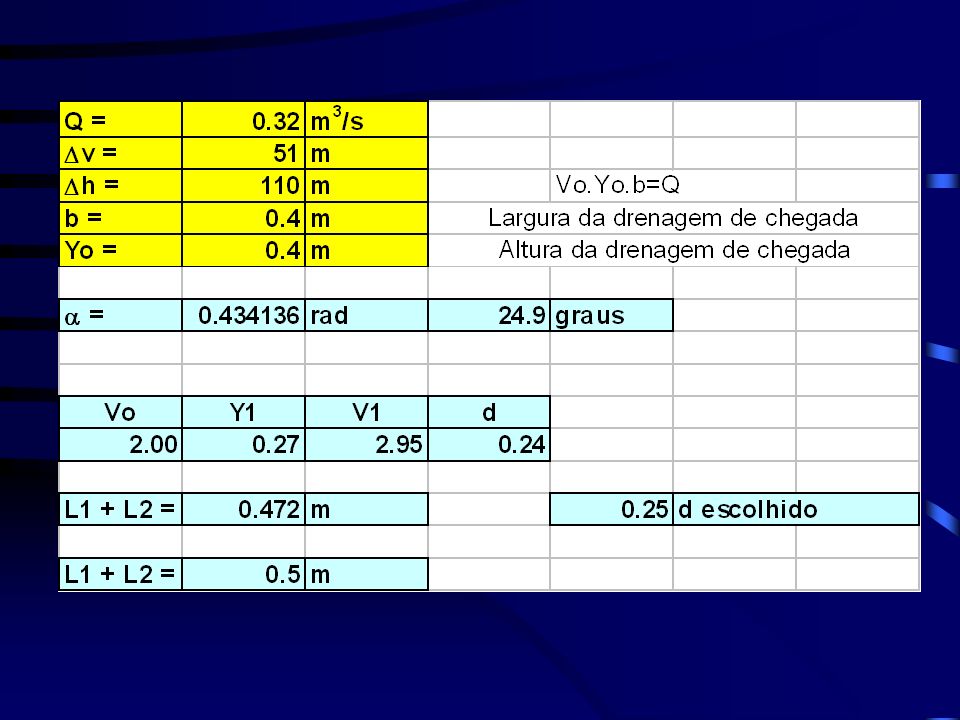

24

25

26

27
