1 Tivoli Storage Manager
IBM Systems | Storage Tivoli Storage Manager Principais componentes do TSM e modalidades de licenciamento Janeiro/2015 Mauricio Massa Client Technical Specialist © 2015 IBM Corporation

2 Importante 2 IBM Systems | Storage
As informações contidas neste documento são apenas um resumo para fins de consulta. Utilize sempre as cartas de anúncio de cada produto como referência. Este documento não tem valor legal, sendo meramente informativo. Em caso de conflito entre este documento e os contratos assinados pelo cliente com a IBM, o contrato anula o que está contido neste documento. 2 Tivoli Storage Manager © 2015 IBM Corporation

3 Agenda 3 IBM Systems | Storage Modalidades de licenciamento
Licenciamento por Processor Value Unit (PVU) Licenciamento por Capacidade (TB) Licenciamento por Servidor (TSM Entry) Componentes principais do TSM 3 Tivoli Storage Manager © 2015 IBM Corporation

4 Modalidades de licenciamento
IBM Systems | Storage Modalidades de licenciamento

5 Modalidades de licenciamento
IBM Systems | Storage Modalidades de licenciamento O TSM pode ser licenciado de várias formas: Por Processor Value Unit (Processador) Por Capacidade (TB) em Back End ou Front End TSM Suite for Unified Recovery (TSM SUR) TSM Suite for Unified Recovery (TSM SUR) Entry TSM Suite for Unified Recovery (TSM SUR) ProtecTIER Option TSM Suite for Unified Recovery (TSM SUR) Archive Option TSM Suite for Unified Recovery (TSM SUR) FrontEnd TSM Suite for Unified Recovery (TSM SUR) FrontEnd Entry Por Servidor TSM Entry 5 Tivoli Storage Manager © 2015 IBM Corporation

6 Licenciamento por Processor Value Unit (PVU)
IBM Systems | Storage Licenciamento por Processor Value Unit (PVU)

7 Licenciamento por Processor Value Unit (PVU)
IBM Systems | Storage Licenciamento por Processor Value Unit (PVU) O licenciamento por PVU leva em consideração a quantidade de cores de processamento dos equipamentos protegidos pelo TSM (incluindo o TSM Server), e os componentes instalados em cada um deles. Para calcular a quantidade a ser licenciada: Determinar a quantidade de cores de processamento de cada equipamento Multiplicar esta quantidade de acordo com a quantidade de PVU’s obtida neste site Determinar quais componentes do TSM serão necessários para cada equipamento (TSM for Mail, Databases, ERP, etc). O TSM (ou TSM Extended Edition), deve ser cotado para todos os equipamentos da solução, incluindo o TSM Server Somar a quantidade de PVU’s de cada componente do TSM e dividir estes totais por 10 (as licenças por PVU são vendidas em pacotes de 10 PVU’s) 7 Tivoli Storage Manager © 2015 IBM Corporation

8 Licenciamento por Processor Value Unit (PVU)
IBM Systems | Storage Licenciamento por Processor Value Unit (PVU) TSM Extended Edition Sempre que alguma das condições abaixo se aplicar ao ambiente, o TSM deve ser licenciado na modalidade Extended Edition (EE), em todos os equipamentos e para o TSM Server: Suporte a backup de equipamentos NAS via protocolo NDMP Suporte a tape libraries maiores que 4 drives ou 48 slots (físicas ou virtuais) Uso do componente Disaster Recovery Manager (DRM) do TSM Server Replicação de dados entre TSM Servers, através da função de Node Replication 8 Tivoli Storage Manager © 2015 IBM Corporation

9 Licenciamento por Processor Value Unit (PVU)
IBM Systems | Storage Licenciamento por Processor Value Unit (PVU) Exemplo: Considere o ambiente abaixo: Ambiente Servidores Proc Cores Processador SQL 1 2 8 E5-1600 Oracle 4 E7-2800 File Servers VMware 10 E7-4800 Exchange 6 TSM Server E7-5500 Este ambiente se utilizará de uma tape library com 96 slots, e portanto, demanda o licenciamento do TSM na modalidade Extended Edition (EE). 9 Tivoli Storage Manager © 2015 IBM Corporation

10 Licenciamento por Processor Value Unit (PVU)
IBM Systems | Storage Licenciamento por Processor Value Unit (PVU) Passo 1: Determinar a quantidade de cores de processamento de cada ambiente: Ambiente Servidores Proc Cores Processador Tot.Cores SQL 1 2 8 E5-1600 16 Oracle 4 E7-2800 File Servers 64 VMware 10 E7-4800 160 Exchange 6 120 TSM Server E7-5500 10 Tivoli Storage Manager © 2015 IBM Corporation

11 Licenciamento por Processor Value Unit (PVU)
IBM Systems | Storage Licenciamento por Processor Value Unit (PVU) Passo 2: Multiplicar a quantidade de cores de acordo com a quantidade de PVU’s obtida no site: Ambiente Servidores Proc Cores Processador Tot.Cores PVU/core PVU's SQL 1 2 8 E5-1600 16 70 1120 Oracle 4 E7-2800 560 File Servers 64 100 6400 VMware 10 E7-4800 160 16000 Exchange 6 120 14400 TSM Server E7-5500 11 Tivoli Storage Manager © 2015 IBM Corporation

12 Licenciamento por Processor Value Unit (PVU)
IBM Systems | Storage Licenciamento por Processor Value Unit (PVU) Passo 3: Determinar quais componentes do TSM serão necessários para cada equipamento: Ambiente Servidores Proc Cores Processador Tot.Cores PVU/core PVU's Componentes SQL 1 2 8 E5-1600 16 70 1120 TSM EE, TSM for Databases, TSM for SAN Oracle 4 E7-2800 560 TSM EE, TSM for Databases File Servers 64 100 6400 TSM EE VMware 10 E7-4800 160 16000 TSM EE, TSM for VE Exchange 6 120 14400 TSM EE, TSM for Mail TSM Server E7-5500 Observações: O TSM (ou TSM EE como neste exemplo), sempre deve ser licenciado em todos os servidores, com os demais componentes de acordo com a necessidade de cada ambiente Neste exemplo, o ambiente SQL tem a necessidade de backup via SAN (Lan-free), e por isso foi adicionado também o TSM for SAN a ele 12 Tivoli Storage Manager © 2015 IBM Corporation

13 Licenciamento por Processor Value Unit (PVU)
IBM Systems | Storage Licenciamento por Processor Value Unit (PVU) Passo 4: Somar a quantidade de PVU’s de cada componente do TSM e dividir estes totais por 10 (as licenças por PVU são vendidas em pacotes de 10 PVU’s): Ambiente PVU's Componentes TSM EE TSM DB TSM Mail TSM SAN TSM VE SQL 1120 TSM EE, TSM for Databases, TSM for SAN Oracle 560 TSM EE, TSM for Databases File Servers 6400 VMware 16000 TSM EE, TSM for VE Exchange 14400 TSM EE, TSM for Mail TSM Server Total PVU's: 39600 1680 Pacotes de 10 PVU's: 3960 168 1440 112 1600 13 Tivoli Storage Manager © 2015 IBM Corporation

14 Licenciamento por Processor Value Unit (PVU)
IBM Systems | Storage Licenciamento por Processor Value Unit (PVU) Links úteis: Tabela de conversão de PVU’s: Licenciamento por sub-capacidade (apenas alguns cores dos equipamentos): 14 Tivoli Storage Manager © 2015 IBM Corporation

15 Licenciamento por Capacidade
IBM Systems | Storage Licenciamento por Capacidade

16 Licenciamento por Capacidade
IBM Systems | Storage Licenciamento por Capacidade O licenciamento por capacidade considera o volume armazenado no TSM Server, independente da quantidade de servidores protegidos. As modalidades disponíveis são as seguintes: Modalidade Métrica Produtos incluídos TSM SUR (Suite for Unified Recovery) Volume total armazenado em áreas primárias no TSM Server ou FastBack Server (BackEnd), considerando políticas de retenção, ganhos com compressão, desduplicação, etc. 10 TSM SUR Entry Volume total armazenado em áreas primárias no TSM Server ou FastBack Server (BackEnd), considerando políticas de retenção, ganhos com compressão, desduplicação, etc., limitado à 100TB e 2 TSM Servers TSM SUR ProtecTIER Option Capacidade útil do virtualizador de tape IBM ProtecTIER disponível ao TSM Server, independente de desduplicação TSM SUR Archive Option Dados armazenados no TSM Server na modalidade de Archive (geralmente longa retenção), excluindo-se dados do TSM for ERP - TSM SUR Front End Volume total alvo de backup pelo TSM ou FastBack, independente do quanto ocupem posteriormente nos repositórios de backup TSM SUR Entry Front End Volume total alvo de backup pelo TSM ou FastBack, independente do quanto ocupem posteriormente nos repositórios de backup, limitado à 100TB e 2 TSM Servers Back End Front End 16 Tivoli Storage Manager © 2015 IBM Corporation

17 Back End e Front End 17 IBM Systems | Storage
Para fins de licenciamento do TSM, considera-se o seguinte: Back End: Volume total armazenado no TSM Server (disco e/ou fitas) e FastBack Server (disco): Devem ser excluídos dados duplicados para fins de DR (Copypools, Active Data, Replicação) Ganhos com processos de redução de dados do TSM (compressão, desduplicação) são considerados Influenciado pelas políticas de retenção Front End: Volume total alvo de backup nos clientes da solução Apenas o volume efetivamente backupeado é considerado (excluir volume alocado mas sem uso, por exemplo). Para bancos de dados e correio, excluir área de archive log Dados duplicados na origem (cluster, réplica entre servidores) são contados apenas uma vez Para clientes que já possuem TSM, existem scripts desenvolvidos pela IBM que podem fazer este levantamento (vide próximos slides) 17 Tivoli Storage Manager © 2015 IBM Corporation

18 (Alvo de backup, na origem)
IBM Systems | Storage Back End e Front End Considere o exemplo abaixo: Política de retenção: 1 backup full (4TB) 14 backups diários (14TB) Subtotal: 4+14 = 18TB Desduplicação e compressão: redução de 50% Retido no TSM efetivamente: 18TB – 50% = 9 TB TSM Clients TSM Server 10 TB total 4 TB em uso (protegidos pelo TSM) Destes 4TB, 1 TB é o backup diário (incremental) Front End = 4 TB (Alvo de backup, na origem) Back End = 9 TB (Armazenado no TSM) 18 Tivoli Storage Manager © 2015 IBM Corporation

19 Licenciamento por Capacidade
IBM Systems | Storage Licenciamento por Capacidade Os produtos abaixo fazem parte do TSM Suite for Unified Recovery (SUR): TSM Extended Edition TSM for Databases (SQL/Oracle) TSM for Mail (Exchange/Domino) TSM for SAN TSM for Virtual Environments (VMware/Hyper-V) TSM for ERP (SAP sob DB2 ou Oracle) TSM for Space Management (HSM para UNIX) TSM FastBack TSM FastBack for Exchange TSM FastBack Bare Machine Recovery TSM SUR TSM SUR Entry TSM SUR ProtecTIER Option TSM SUR Front End TSM SUR Entry Front End 10 produtos TSM FastBack for Workstations TSM HSM for Windows TSM for System Backup and Recovery System Storage Archive Manager Tivoli FlashCopy Manager TSM for z/OS Media AvePoint DocAve Cristie Bare Machine Recovery Demais componentes, quando presentes na solução, devem ser licenciados de acordo com suas métricas 19 Tivoli Storage Manager © 2015 IBM Corporation

20 Licenciamento por Capacidade
IBM Systems | Storage Licenciamento por Capacidade TSM SUR ProtecTIER Option Para ambientes com IBM ProtecTIER (virtualizador de tapes - VTL), o TSM SUR ProtecTIER Option pode ser licenciado, para possibilitar que os ganhos com desduplicação de dados reflitam em valor de licença: Destina-se a ambientes com IBM ProtecTIER somente (VTL’s de outros fabricantes estão fora) Deve ser licenciada a capacidade útil total do ProtecTIER disponível ao TSM, independente de sua ocupação 20 Tivoli Storage Manager © 2015 IBM Corporation

21 Licenciamento por Capacidade
IBM Systems | Storage Licenciamento por Capacidade TSM SUR ProtecTIER Option Considere como exemplo o cenário abaixo: Total de dados armazenados em pools primários do TSM: 1 PB Deste total, 600TB são migrados para ProtecTIER com 150TB de área útil (tirando proveito de desduplicação, à taxa de 4:1): Os 400TB restantes estão em tape Sem este componente, seria necessário licenciar 1PB de TSM, e agora pode-se licenciar 150TB de TSM SUR ProtecTIER, e 400TB de TSM SUR TSM Primary Storage Pool 1 PB 600 TB estão em ProtecTIER com 150TB de área ProtecTIER 400TB 600TB Cliente se beneficia de menor licenciamento 400TB 4X dedupe 150TB 21 Tivoli Storage Manager © 2015 IBM Corporation

22 Licenciamento por Capacidade
IBM Systems | Storage Licenciamento por Capacidade TSM SUR Archive Option Licenciamento para dados armazenados no TSM Server na modalidade de Archive (geralmente para longa retenção): Diferente de backups tradicionais, archives não possuem versionamento, e são retidos apenas por tempo Dados salvos através do TSM for ERP, embora contabilizados pelo TSM Server como Archive, não fazem parte deste licenciamento 22 Tivoli Storage Manager © 2015 IBM Corporation

23 Total armazenado no TSM Server
IBM Systems | Storage Licenciamento por Capacidade Para o TSM em Back End (SUR, SUR Archive, SUR ProtecTIER): TSM SUR Archive Option Volume armazenado como Archive (archives em disco, VTL/ProtecTIER ou Tape) TSM SUR ProtecTIER Option Volume armazenado em IBM ProtecTIER (backups) Área útil do IBM ProtecTIER, independente de sua utilização = TSM SUR Restante do volume armazenado no TSM Server como backups Total armazenado no TSM Server 23 Tivoli Storage Manager © 2015 IBM Corporation

24 Licenciamento por Capacidade
IBM Systems | Storage Licenciamento por Capacidade TSM SUR Front End / Entry Front End Considera o volume total alvo de backup nos clientes da solução, independente do quanto ocupará no TSM Server. Apenas o volume efetivamente alvo de backup (ou que seria recuperado em um restore total dos dados) é considerado (excluir volume alocado mas sem uso, por exemplo). Para bancos de dados e correio, excluir área de archive log Dados duplicados na origem (cluster, réplica entre servidores) são contados apenas uma vez 24 Tivoli Storage Manager © 2015 IBM Corporation

25 Licenciamento por Capacidade
IBM Systems | Storage Licenciamento por Capacidade TSM SUR Front End / Entry Front End Para dimensionamento de acordo com cada tipo de dado: Produto Informação para licenciamento TSM / TSM EE (Backup) Versões ativas dos arquivos TSM for DB - SQL Espaço alocado pelo banco de dados (excluir archive log) TSM for Mail - Exchange TSM for DB - Oracle TSM for Mail - Domino Versões ativas dos dados (excluir archive log) TSM for ERP - SAP TSM for VE (VMware) Espaço alocado (provisionado), em discos nas VM’s protegidas TSM for VE ( Hyper-V) TSM for SAN Não se aplica (apenas movimentação de dados) TSM for Space Management Melhor prática é fazer backup dos dados previamente, caso contrário será considerado o volume migrado para o TSM Server TSM FastBack Espaço alocado de todos os volumes protegidos TSM FastBack for Exchange Não se aplica (interface de recuperação apenas) TSM FastBack for BMR 25 Tivoli Storage Manager © 2015 IBM Corporation

26 Licenciamento por Capacidade
IBM Systems | Storage Licenciamento por Capacidade Links úteis: Scripts para medição de Back End (TSM SUR, TSM SUR Archive, TSM SUR Entry): https://www-304.ibm.com/support/docview.wss?uid=swg &wv=1 Scripts para medição de Front End (TSM SUR Front End, TSM SUR Entry Front End): ftp://public.dhe.ibm.com/storage/tivoli-storage-management/front_end_capacity_measurement_tools/ 26 Tivoli Storage Manager © 2015 IBM Corporation

27 Licenciamento por Servidor
IBM Systems | Storage Licenciamento por Servidor

28 Licenciamento por Servidor (TSM Entry)
IBM Systems | Storage Licenciamento por Servidor (TSM Entry) Esta modalidade de licenciamento leva em consideração a quantidade de servidores gerenciados pelo TSM, dentro das seguintes características: Voltado para ambientes pequenos, com até 50 licenças de servidores (equivalente a 100 nodes no TSM Server), dos quais até 5 podem ser hypervisors (p.e, VMware ESX) Para clientes Windows e Linux sob Intel, ou Linux sob Power Até 2 TSM Servers por cliente (inclui a funcionalidade de Node Replication entre eles, para DR) Até 4 drives ou 48 slots Não suporta backup de NAS via NDMP Volume armazenado no TSM Server ilimitado Inclui suporte aos 6 componentes principais do TSM, desduplicação de dados e backup via SAN 28 Tivoli Storage Manager © 2015 IBM Corporation

29 Licenciamento por Servidor (TSM Entry)
IBM Systems | Storage Licenciamento por Servidor (TSM Entry) Os produtos abaixo fazem parte do TSM Entry: TSM Extended Edition TSM for Databases (SQL/Oracle) TSM for Mail (Exchange/Domino) TSM for SAN TSM for Virtual Environments (VMware/Hyper-V) TSM for ERP (SAP sob DB2 ou Oracle) 6 produtos TSM Entry TSM for Space Management (HSM para UNIX) TSM FastBack TSM FastBack for Exchange TSM FastBack Bare Machine Recovery TSM FastBack for Workstations TSM HSM for Windows TSM for System Backup and Recovery System Storage Archive Manager Tivoli FlashCopy Manager TSM for z/OS Media AvePoint DocAve Cristie Bare Machine Recovery Se desejada a utilização de outros componentes que não os 6 acima listados, o TSM Entry não poderá ser utilizado 29 Tivoli Storage Manager © 2015 IBM Corporation

30 Licenciamento por Servidor (TSM Entry)
IBM Systems | Storage Licenciamento por Servidor (TSM Entry) Métricas: Componente Métrica Observações TSM Server Por servidor Uma licença de TSM Entry para cada TSM Server TSM (Backup Archive Client) Uma licença de TSM Entry para cada cliente Windows ou Linux protegido, a menos que o Backup/Archive Cliente seja instalado junto de algum agente de aplicação (TSM for Mail, TSM for Databases, etc). TSM for Mail Por servidor de correio (Domino ou Exchange) Uma licença de TSM Entry para cada servidor de correio, físico ou virtual TSM for Databases Por servidor de banco de dados (SQL ou Oracle) Uma licença de TSM Entry para cada servidor de banco de dados, físico ou virtual TSM for ERP Por servidor SAP protegido Uma licença de TSM Entry para cada servidor SAP, físico ou virtual TSM for SAN Uma licença de TSM Entry para cada servidor que fizer backup via SAN TSM for Virtual Environments Por servidor ESX Uma licença de TSM Entry para cada servidor ESX 30 Tivoli Storage Manager © 2015 IBM Corporation

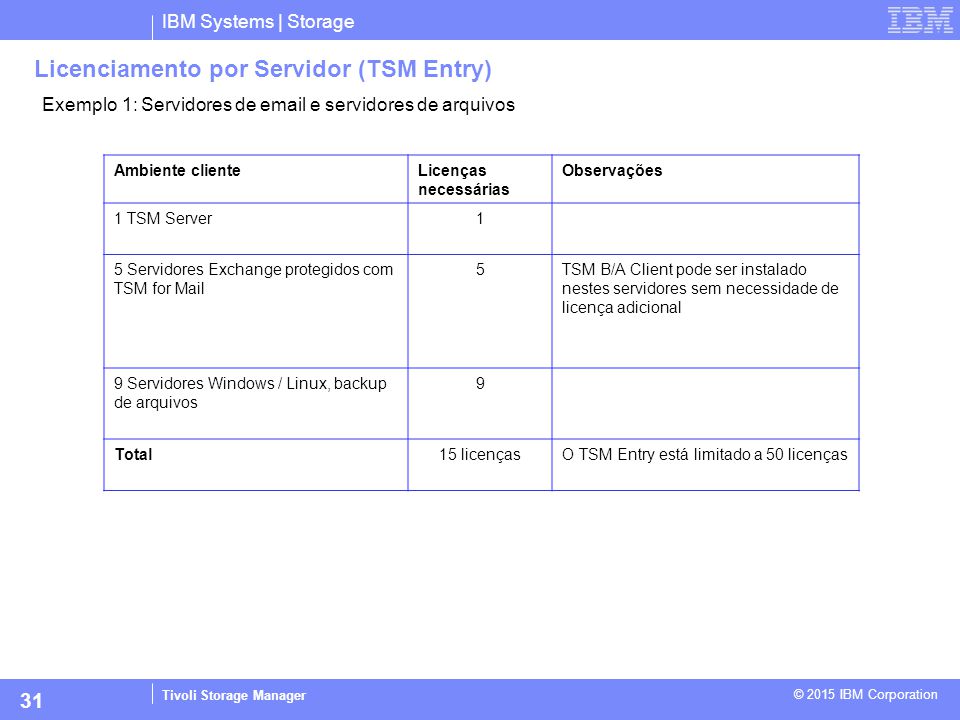

31 Licenciamento por Servidor (TSM Entry)
IBM Systems | Storage Licenciamento por Servidor (TSM Entry) Exemplo 1: Servidores de e servidores de arquivos Ambiente cliente Licenças necessárias Observações 1 TSM Server 1 5 Servidores Exchange protegidos com TSM for Mail 5 TSM B/A Client pode ser instalado nestes servidores sem necessidade de licença adicional 9 Servidores Windows / Linux, backup de arquivos 9 Total 15 licenças O TSM Entry está limitado a 50 licenças 31 Tivoli Storage Manager © 2015 IBM Corporation

32 Licenciamento por Servidor (TSM Entry)
IBM Systems | Storage Licenciamento por Servidor (TSM Entry) Exemplo 2: Ambientes virtuais e precisa somente de TSM for VE Ambiente cliente Licenças necessárias Observações 1 TSM Server 1 TSM for VE protegendo 4 Servidores ESX, cada um com 10 VM’s 4 1 licença para cada servidor ESX. O número de VM’s não é relevante para fins de licenciamento, a menos que algum agente diferente do TSM B/A Client seja utilizado Total 5 licenças O TSM Entry está limitado a 50 licenças 32 Tivoli Storage Manager © 2015 IBM Corporation

33 Licenciamento por Servidor (TSM Entry)
IBM Systems | Storage Licenciamento por Servidor (TSM Entry) Exemplo 3: TSM for VE e também o TSM clients/agents dentro das VMs no mesmo ambiente: Ambiente cliente Licenças necessárias Observações 1 TSM Server 1 2 Servidores ESX: 10 VM’s no total 5 VM’s rodam MS-SQL (TSM for Databases) 2 5 2 licenças para servidores ESX, que permitem uso do B/A Client em todas as VM’s destes 2 hosts 5 licenças, apenas para os agentes do TSM for Databases do TSM dentro das VM’s Total 8 licenças O TSM Entry está limitado a 50 licenças 33 Tivoli Storage Manager © 2015 IBM Corporation

34 Licenciamento por Servidor (TSM Entry)
IBM Systems | Storage Licenciamento por Servidor (TSM Entry) Exemplo 4: TSM for Mail dentro das VMs, alguns em ambientes físicos e alguns em ambientes virtuais e utiliza o TSM for SAN para fazer o backup de banco de dados lan-free Ambiente cliente Licenças necessárias Observações 2 TSM Servers 2 7 Servidores de correio, dos quais: 5 são físicos 2 são virtualizados 7 1 licença para cada agente do TSM for Mail 5 Servidores de banco de dados 5 1 licença para cada agente do TSM for Databases 5 Servidores de banco de dados com backup via SAN 1 licença para cada servidor com backup via SAN 1 Servidor ESX, com 15 VM’s 1 1 licença, que permite o uso do TSM B/A Client em todas as VM’s deste host Total 20 licenças O TSM Entry está limitado a 50 licenças 34 Tivoli Storage Manager © 2015 IBM Corporation

35 IBM Systems | Storage Regras de conversão

36 Regras de conversão 36 IBM Systems | Storage
De forma geral, para conversão entre os modelos de licenciamento, são válidas as seguintes opções: Modalidade PVU SUR (Back End) SUR Entry SUR FrontEnd SUR Entry FrontEnd Entry (por servidor) Legenda: Conversão permitida Conversão não é possível Exceção Não aplicável 36 Tivoli Storage Manager © 2015 IBM Corporation

37 IBM Systems | Storage Resumo

38 Resumo 38 IBM Systems | Storage Métrica Por servidor Por PVU
Por capacidade Front End Back End Produto(s) TSM Entry Todos os produtos à escolha TSM Suite for Unified Recovery (SUR) Front End TSM Suite for Unified Recovery (SUR) Agentes incluídos 6 De acordo com licenciamento 10 O que é licenciado Servidores gerenciados (físicos ou virtuais quando utilizados agentes) Cores de processador ou outras métricas exclusivas de cada componente TB alvo de backup nos clientes da solução, independente da retenção TB protegidos em primary pools pelo TSM (BackEnd) Limites principais 50 servidores protegidos (100 nodes) 2 TSM Servers (Node Replication) Até 5 servidores ESX Até 4 drives/48 slots Clientes Windows/Linux Intel ou Intel sob Power somente Requer TSM Extended Edition (EE) quando: Tape libraries maiores que 4 drives ou 48 slots Backup via NDMP Uso do componente DRM do TSM Server Uso de Node Replication TSM SUR Entry Front End: Até 100 TB (alvo de backup) 2 TSM Servers TSM SUR Entry: Até 100 TB (armazenados) Outros componentes - TSM Extended Edition (EE) SUR Entry Front End SUR Entry SUR ProtecTIER Option SUR Archive Option Observações NDMP ou agentes fora do pacote de 6 componentes requerem utilização de outro tipo de licenciamento para a solução Disponível licenciamento por sub-capacidade Apenas volume alvo de backup é considerado Para DB/Correio, excluir área de archive log Dados duplicados na origem são contados apenas uma vez Dados duplicados para fins de DR (Copy Pools, Active-Data Pools, Node Replication) não são contabilizados 38 Tivoli Storage Manager © 2015 IBM Corporation

39 Cartas de anúncio para informações adicionais
IBM Systems | Storage Cartas de anúncio para informações adicionais Para detalhes de cada modalidade de licenciamento: 39 Tivoli Storage Manager © 2015 IBM Corporation

40 IBM Systems | Storage Componentes principais do TSM

41 TSM / TSM Extended Edition (EE)
IBM Systems | Storage TSM / TSM Extended Edition (EE) Proteção de: Arquivos e filesystems. Licenciado tanto nos clientes como no servidor de backup. Principais benefícios Backup incremental progressivo Gerência de tape libraries físicas e virtualizadas Gerência de migração de dados entre mídias Reciclagem de cartuchos Desduplicação de dados (origem ou destino) Replicação de dados entre TSM Servers Backup online de bases DB2 Observações: Para soluções com: Suporte a backup de NAS via protocolo NDMP Suporte a tape libraries maiores que 4 drives ou 48 slots Suporte ao Disaster Recovery Manager (DRM) do TSM Server Deve ser licenciado o TSM Extended Edition. Licenciamento PVU ou integrante de ofertas de licenciamento por capacidade Se utilizado licenciamento por PVU Licenciar todos os equipamentos da solução 41 Tivoli Storage Manager © 2015 IBM Corporation

42 TSM for Databases 42 IBM Systems | Storage Proteção de:
Oracle e MS-SQL Server Principais benefícios Backup online das bases de dados Integrado ao Oracle Recovery Manager (RMAN) Backup diferencial de MSSQL Backup de bancos de dados e redologs Backup em múltiplos streams e com opção de Lan-free backup Integração com MS-SQL Always On Availability Groups (AAG) Observações: DB2 e Informix integram-se ao TSM nativamente, sem necessidade de agentes adicionais Licenciamento PVU ou integrante de ofertas de licenciamento por capacidade Se utilizado licenciamento por PVU Licenciar os equipamentos com bases Oracle ou MS-SQL 42 Tivoli Storage Manager © 2015 IBM Corporation

43 TSM for Mail 43 IBM Systems | Storage Proteção de: MS-Exchange
Lotus Domino Principais benefícios Backup online Backup/restore completo de bases Exchange Recuperação granular por caixa (Exchange e Domino) de mensagens e objetos individuais, como s, calendarios, etc (Exchange) a partir do mesmo backup completo Backup em múltiplos streams e com opção de Lan-free backup (via SAN) Integração com Exchange DAG’s (Database Availabity Groups) Backup de Domino integrado com archive logs, quando habilitado pelos administradores Observações: - Licenciamento PVU ou integrante de ofertas de licenciamento por capacidade Se utilizado licenciamento por PVU Licenciar os equipamentos com MS-Exchange ou Lotus Domino 43 Tivoli Storage Manager © 2015 IBM Corporation

44 TSM for Enterprise Resource Planning (ERP)
IBM Systems | Storage TSM for Enterprise Resource Planning (ERP) Proteção de: SAP sob Oracle ou DB2 Principais benefícios Backup online, offline e de archive logs das bases SAP Integrado ao SAP Backup/Recovery Tools (BRTools) para Oracle Backup em múltiplos streams e com opção de Lan-free backup Integração com SAP HANA (sob Linux) Interface gráfica (WEB) de acompanhamento embutida no produto (Admin Assistant) Observações: - Licenciamento PVU ou integrante de ofertas de licenciamento por capacidade Se utilizado licenciamento por PVU Licenciar os servidores SAP que executem banco de dados Oracle ou DB2 (Application Servers não precisam ser licenciados com o TSM for ERP) 44 Tivoli Storage Manager © 2015 IBM Corporation

45 TSM for Virtual Environments (VE)
IBM Systems | Storage TSM for Virtual Environments (VE) Proteção de: Ambiente virtualizados sob VMware e Hyper-V Principais benefícios Backup online de maquinas virtuais Backup apenas de blocos novos/alterados Restore granular (arquivos/pastas) a partir do mesmo backup de máquinas virtuais Paralelismo e controle de recursos controlado pelo TSM VE Interface GUI (plugin) integrada ao vCenter (VMware) Autodescoberta de novas máquinas virtuais Integração com bancos MS-SQL e MS-Exchange virtualizados dispensam agentes para backup/restore, exceto para restore granular de MS-Exchange (VMware) Observações: - Licenciamento PVU ou integrante de ofertas de licenciamento por capacidade Se utilizado licenciamento por PVU Licenciar os servidores ESX onde estão as máquinas virtuais para backup (não há necessidade de licenciar o servidor Proxy onde o TSM for VE é efetivamente instalado, a exceção apenas se o TSM for SAN for instalado neste equipamento) 45 Tivoli Storage Manager © 2015 IBM Corporation

46 TSM for Storage Area Networks (SAN)
IBM Systems | Storage TSM for Storage Area Networks (SAN) Proteção de: Complementa o TSM Client e outros agentes para execução de Lan-free backups (através da SAN) Principais benefícios Elimina carga de rede permitindo backup direto via FC para tape ou VTL Redur carga no TSM Server Maior desempenho para rotinas de bancos de dados e arquivos grandes (>1GB) de forma geral Menor janela de backup e restore Observações: - Licenciamento PVU ou integrante de ofertas de licenciamento por capacidade Se utilizado licenciamento por PVU Licenciar os servidores em que se deseje fazer backup através da SAN 46 Tivoli Storage Manager © 2015 IBM Corporation

47 TSM HSM for Windows 47 IBM Systems | Storage Proteção de:
Migração de arquivos pouco acessados para o TSM Server automaticamente, para ambientes Windows Principais benefícios Racionaliza o uso das áreas de disco de acordo com o acesso aos dados Recall automatico de arquivos quando acessados pelos usuários/aplicações Menores janelas de backup e restore, eliminando processamento de arquivos pouco acessados Uso do TSM Server como repositório permite migração entre camadas de disco, VTL, Tape automaticamente Observações: - Licenciamento TB armazenados no TSM Server decorrentes da migração de dados Se utilizado licenciamento por PVU Não se aplica 47 Tivoli Storage Manager © 2015 IBM Corporation

48 TSM for Space Management
IBM Systems | Storage TSM for Space Management Proteção de: Migração de arquivos pouco acessados para o TSM Server automaticamente, para ambientes UNIX: AIX – GPFS / JFS2 Linux – GPFS Solaris – VxFS HPUX (Itanium) – VxFS Principais benefícios Racionaliza o uso das áreas de disco de acordo com o acesso aos dados Recall automatico de arquivos quando acessados pelos usuários/aplicações Menores janelas de backup e restore, eliminando processamento de arquivos pouco acessados Uso do TSM Server como repositório permite migração entre camadas de disco, VTL, Tape automaticamente Observações: - Licenciamento PVU ou integrante de ofertas de licenciamento por capacidade Se utilizado licenciamento por PVU Licenciar os servidores a partir de onde se deseja migrar os dados 48 Tivoli Storage Manager © 2015 IBM Corporation

49 TSM FastBack 49 IBM Systems | Storage Proteção de:
Ambientes baseados em MS-Windows® ou Linux (RH/Suse x86), distribuídos ou de alta criticidade, com janelas limitadas de backup e recuperação. Ambintes remotos em que se deseje backup em disco e replicação dos dados para DR Principais benefícios Backup baseado em em tecnologia disk-to-disk (D2D) Desduplicação de dados embutida Backup incremental permanente de volumes por blocos Tecnologia de recuperação de volumes sob demanda Replicação de informações entre sites pela própria ferramenta Observações: - Licenciamento PVU ou integrante de ofertas de licenciamento por capacidade Se utilizado licenciamento por PVU Licenciar todos os equipamentos da solução Fastback (incluindo o servidor) 49 Tivoli Storage Manager © 2015 IBM Corporation

50 TSM FastBack for Exchange
IBM Systems | Storage TSM FastBack for Exchange Proteção de: Recuperação granular de objetos do Exchange ( s, Itens de calendário, etc) a partir do servidor FastBack Principais benefícios Recuperação drag-and-drop de objetos pelos administradores Através de Instant Mount, posições anteriores do MS-Exchange podem ser acessadas Controle de acesso via credenciais de AD Filtros de busca por data, assunto, remetente, etc Observações: - Licenciamento PVU ou integrante de ofertas de licenciamento por capacidade Se utilizado licenciamento por PVU Licenciar para os servidores Exchange 50 Tivoli Storage Manager © 2015 IBM Corporation

51 TSM FastBack for Bare Machine Recovery (BMR)
IBM Systems | Storage TSM FastBack for Bare Machine Recovery (BMR) Proteção de: Recuperação completa de equipamentos (sistema operacional, aplicações e configurações) em caso de falha, a partir de imagens armazenadas no FastBack Server. Principais benefícios Recuperação completa de equipamentos: Hardware similar Hardware dissimilar Para máquina virtual Integrado à rotinas de replicação de backup A partir de backups completos ou de incrementais Observações: - Licenciamento PVU ou integrante de ofertas de licenciamento por capacidade Se utilizado licenciamento por PVU Licenciar para os servidores onde se deseja ter a função de BMR 51 Tivoli Storage Manager © 2015 IBM Corporation

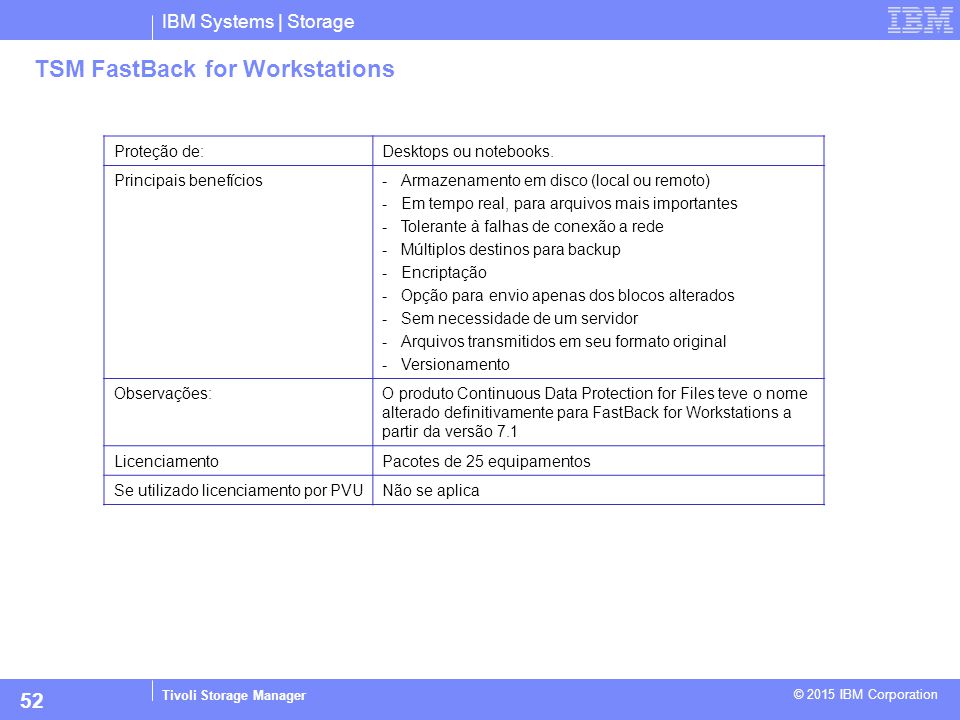

52 TSM FastBack for Workstations
IBM Systems | Storage TSM FastBack for Workstations Proteção de: Desktops ou notebooks. Principais benefícios Armazenamento em disco (local ou remoto) Em tempo real, para arquivos mais importantes Tolerante à falhas de conexão a rede Múltiplos destinos para backup Encriptação Opção para envio apenas dos blocos alterados Sem necessidade de um servidor Arquivos transmitidos em seu formato original Versionamento Observações: O produto Continuous Data Protection for Files teve o nome alterado definitivamente para FastBack for Workstations a partir da versão 7.1 Licenciamento Pacotes de 25 equipamentos Se utilizado licenciamento por PVU Não se aplica 52 Tivoli Storage Manager © 2015 IBM Corporation

53 TSM for System Backup and Recovery (Sysback)
IBM Systems | Storage TSM for System Backup and Recovery (Sysback) Proteção de: Imagem de sistema operacional AIX Principais benefícios Recuperação completa de sistema operacional AIX Integrado com o TSM (storage pools, DR, etc) Integrado ao SMIT Boot local ou pela rede (NIM) Backup full ou incremental Observações: - Licenciamento PVU Se utilizado licenciamento por PVU Licenciar para os servidores AIX em que se deseja backup do sistema operacional completo 53 Tivoli Storage Manager © 2015 IBM Corporation

54 System Storage Archive Manager (SSAM)
IBM Systems | Storage System Storage Archive Manager (SSAM) Proteção de: Dados que requerem controle de retenção Principais benefícios O SSAM é um TSM Server que possui funções especializadas no controle de retenção de dados regulatórios Previne a deleção/alteração de retenção de dados antes que sua data de expiração seja atingida Alteração ou destruição de qualquer dado armazenado antes do tempo previsto Observações: O SSAM possui apenas funções de Archive/Retrieve, e não se destina ao uso em backup/restore tradicional Licenciamento PVU Se utilizado licenciamento por PVU Licenciar no servidor onde será instalado o SSAM Server 54 Tivoli Storage Manager © 2015 IBM Corporation

55 Tivoli FlashCopy Manager (FCM)
IBM Systems | Storage Tivoli FlashCopy Manager (FCM) Proteção de: Automatiza os processos de cópia instantânea baseadas em snapshots de discos com a proteção de diversas aplicações online. Principais benefícios Possibilita integração das aplicações abaixo com os processos de snapshot de hardware (FlashCopy) de discos IBM ou virtualizados sob IBM SVC (SAN Volume Controller): Oracle, DB2, SAP (Oracle ou DB2), SQL, Exchange, Vmware, Filesystems ou qualquer aplicação que possa ser colocada em modo de backup (FCM for Custom Applications) Observações: - Licenciamento TB ocupados em áreas primárias do storage Se utilizado licenciamento por PVU Não se aplica 55 Tivoli Storage Manager © 2015 IBM Corporation

56 Tivoli FlashCopy Manager (FCM)
IBM Systems | Storage Tivoli FlashCopy Manager (FCM) Funcionamento Pode gerenciar a retenção e execução destes snapshots apenas em discos, ou integrá-los com o Tivoli Storage Manager (TSM), para retenções mais longas em fitas por exemplo. Restore de qualquer snapshot disponível (discos, VTL, fitas) Se desejado, snapshots podem ser montados em servidores diferentes para reduzir impacto do backup sobre a produção Consulte a matriz de compatibilidade do FCM para detalhes de suporte para cada fabricante de hardware 56 Tivoli Storage Manager © 2015 IBM Corporation

57 TSM for z/OS Media 57 IBM Systems | Storage Proteção de:
Ambientes distribuídos protegidos pelo TSM Server em AIX ou em Linux sob System Z (Mainframe) Principais benefícios Possibilita o uso compartilhado dos dispositivos controlados pelo z/OS por servidores TSM em AIX ou Linux sob System Z Permite que o TSM Server utilize dispositivos conectados via FICON nestes ambientes Autenticação de acesso aos recursos através do IBM RACF Observações: - Licenciamento Millions of Service Units (MSU's) Para maiores detalhes, consulte a carta de anúncio do produto neste link. Se utilizado licenciamento por PVU Não se aplica 57 Tivoli Storage Manager © 2015 IBM Corporation

58 AvePoint DocAve (Sharepoint)
IBM Systems | Storage AvePoint DocAve (Sharepoint) Proteção de: Ambientes MS-Sharepoint Principais benefícios Oferta combinada com produto da DocAve (que compunha o TSM for Sharepoint no passado). Suporte e manutenção são vendidos diretamente pela DocAve, com produto (eletronic delivery) fornecido pela IBM/parceiros. Backup online e integrado de todo ambiente Sharepoint, com opção de restore granularde objetos, utilizando o TSM Server como repositório dos dados Observações: - Licenciamento Servidores: - Quantidade de Microsoft SharePoint servers - Quantidade de SharePoint web servers - Quantidade de SharePoint application servers - Quantidade de User facing front-end web servers Obs: os servidores SQL para o Sharepoint não precisam ser licenciados. Se utilizado licenciamento por PVU Não se aplica 58 Tivoli Storage Manager © 2015 IBM Corporation

59 Cristie Bare Machine Recovery (CBMR/TBMR)
IBM Systems | Storage Cristie Bare Machine Recovery (CBMR/TBMR) Proteção de: Recuperação completa de equipamentos (sistema operacional, aplicações e configurações) em caso de falha, a partir de dados armazenadas no TSM Server. Principais benefícios Recuperação completa de equipamentos: Hardware similar Hardware dissimilar Para máquina virtual A partir de backups completos ou de incrementais utilizando o TSM Server como repositório comum Observações: - Licenciamento Número de servidores Se utilizado licenciamento por PVU Não se aplica 59 Tivoli Storage Manager © 2015 IBM Corporation

60 D ú vidas ? 60 IBM Systems | Storage
O conteúdo deste documento não pode ser duplicado, usado ou publicado, no total ou em sua parte, para qualquer outro propósito que não de avaliação. Este documento não tem valor legal, sendo meramente informativo. Em caso de conflito entre este documento e os contratos assinados pelo cliente com a IBM, o contrato anula o que está contido neste documento. © IBM Brasil - Todos os direitos reservados. 60 Tivoli Storage Manager © 2015 IBM Corporation
