Elementos Básicos de Operações Aula 06: BOMBAS INDUTRIAIS.

Apresentações semelhantes


Apresentação em tema: "Elementos Básicos de Operações Aula 06: BOMBAS INDUTRIAIS."— Transcrição da apresentação:

1 Elementos Básicos de Operações Aula 06: BOMBAS INDUTRIAIS

2 BOMBAS INDUSTRIAIS

3 Definição Bombas são equipamentos mecânicos destinados á transferência de líquidos de um ponto para outro com auxílio de tubulações, fornecendo-lhe um acréscimo de energia. Essa transferência ocorre em função da bomba fornecer ao liquido aumento de energia de pressão e velocidade Aplicações: –Usos Domiciliares –Industria Petrolífera –Industria Química –Serviço de abastecimento d' água –Serviço de esgoto –Casas de força –Sistema de drenagem

4 Tipos de Bombas Centrífugas Alternativas Rotativas

5 Comparativo

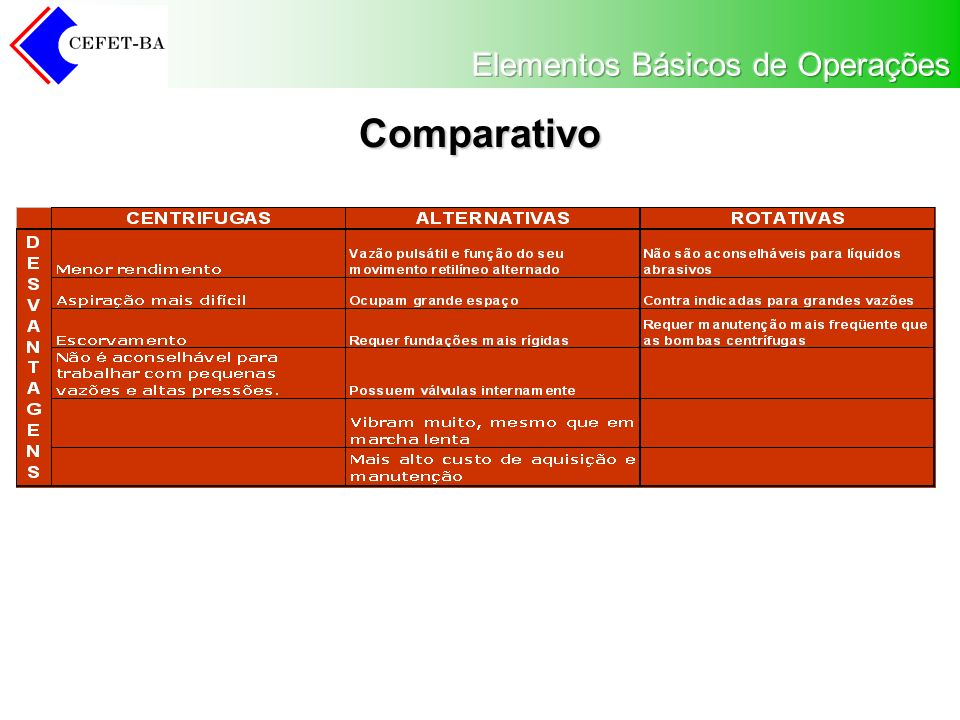

6 Comparativo

7 Bombas Centrífugas (BC) Todo o funcionamento da bomba se baseia na criação de um diferencial de pressão no seu interior 1.Escorvamento 2.Rotação (centrípeta) 3.Vácuo Centro 4.Crescimento da área de liq. na perif. 5.Diminuição da velocidade 6.Aumento Pressão

8 Constituição da BC

9 Exemplos - Bombas da linha INIBLOC são indicadas para Irrigação, sistemas de água gelada e água de condensação (ar condicionado), Saneamento, Indústrias Químicas e Petroquímicas, Papel e Celulose, Usinas de Açúcar e Destilarias. - Bombas da linha INK são indicadas para Indústrias químicas e petroquímicas, refinarias, indústrias alimentícias, destilarias, têxteis, usinas de açúcar, nas indústrias de papel e celulose e na circulação de óleo térmicos e condensados.

10

11 Operação das Bombas PARTIDA - VÁLVULA LIMPEZA - ÁREA SEGURANÇA PESSOAL SEGURANÇA DO EQUIPAMENTO (ÓLEO, Q, REFIRG.)

12 Problemas Mais Comuns Corrosão - Ataques Químicos (interna) - Meio Ambiente (externa) -- Falta de Limpeza (interna) -- Cavitação

13 Cavitação Ocorre quando a pressão de sucção está abaixo da requerida pela bomba, formando bolhas de vapor nas cavidades do rotor e são transportados para a região de alta pressão ocorre vibração do equipamento e destruição.

14 Problemas com o Acionador problemas mecânicos na bomba; altura manométrica total muito baixa, bombeando líquido demais; altura manométrica total do sistema mais elevada que a de projeto da bomba; rotor parcial ou totalmente obstruído; viscosidade ou densidade do líquido bombeado diferente daquela para a qual a bomba foi projetada. Fatores externos ao acionador que provocam sobrecarga de corrente:
