Instrumentação Nuclear 2003 Interação de partículas carregadas e da radiação eletromagnética com a matéria Detectores Eletrônica NIM Aquisição de Dados.

Apresentações semelhantes


Apresentação em tema: "Instrumentação Nuclear 2003 Interação de partículas carregadas e da radiação eletromagnética com a matéria Detectores Eletrônica NIM Aquisição de Dados."— Transcrição da apresentação:

1 Instrumentação Nuclear 2003 Interação de partículas carregadas e da radiação eletromagnética com a matéria Detectores Eletrônica NIM Aquisição de Dados

2 Avaliação Trabalho escrito sobre a instrumentação a ser utilizada na tese/dissertação (capítulo da tese) Trabalho escrito sobre instrumentação a ser definida.

3 Interação de Íons com a Matéria A perda de energia de uma partícula carregada pesada em grande velocidade, i.é.: v >> v o ; v o =c/137 é a velocidade de Bohr se dá principalmente por transferência de energia a elétrons atômicos do meio freador. (freamento eletrônico) Para velocidades abaixo de v o, as colisões elásticas íon-átomo começam a dominar (freamento nuclear)

4 Freamento Eletrônico Região de altas velocidades: O íon em recuo está completamente ionizado. Esta é a região Bethe-Block, onde dE/dx ~ 1/E (região melhor conhecida) Região intermediária: A carga do íon varia rapidamente, num processo dinâmico de captura e perda de elétrons. À medida que sua velocidade diminui, a carga iônica média vai diminuindo. Esta é a região onde a força freadora atinge seu valor máximo, também conhecido como pico de Bragg. Região de baixas velocidades (LSS): Nesta região, a força freadora é aproximadamente proporcional à velocidade do íon.

5

6

7 Programa stopx proj 16o en en absb – 27al 1.5 (Al, mg/cm2) – Al2O3 2.3 (composto) – c1h4 GAS (composto, gás, 30 cm) –.1*(C 1H4)+.9*40AR GAS (mistura)

8 Absorção de Fótons

9 Distribuição Angular Compton

10 Detectores a gás - Propriedades Gerais Modo corrente (monitoração e dosimetria) – um fluxo grande de radiação incide sobre o detector. O resultado da medida é o número médio de partículas/s incidindo no detector. Modo pulso – Coleta-se a carga depositada individualmente por cada partícula incidente no detector. Este é o modo empregado nos detectores empregado na espectroscopia nuclear.

11 Coleção de carga e formação do pulso a)Detector ideal (RC=0) b) c)

12 Caracterização de um detector Resolução em energia: – N=número de portadores de carga coletados (resolução limite): F=Fator de Fano (0

13 Eficiência Absoluta: Intrinseca: Relativa:

14 Produção de pares e-íon Ao atravessar o gás, uma partícula carregada produz uma coluna de íons positivos e elétrons. Embora a energia média de ionização de gases seja por volta de eV, a energia média (W) para produção de um par elétron-íon positivo é de cerca de eV. 1MeV = pares

15 Coleção da carga livre A tendência natural das cargas produzidas é a recombinação. Aplicando-se um campo elétrico nas extremidades do volume de gás, pode-se separar os elétrons dos íons positivos, evitando-se a recombinação. Para campos suficientemente fortes, atinge-se a corrente de saturação, quando não há mais recombinação.

16 A Corrente de Ionização Na região de saturação, produz- se uma quantidade de carga proporcional à energia do íon. O número de elétrons coletados no anodo é: onde W é a energia média necessária para a formação de um par e E a energia da partícula.

17 Mobilidade das Cargas Íons têm massa grande e mobilidade baixa: onde E é o campo elétrico aplicado, p a pressão e a mobilidade. Velocidade de arrasto de elétrons

18 Multiplicação da Carga Aumentando-se a tensão, além da região de satu- ração, faz com que os elétrons adquiram energia suficiente para produzir outras ionizações, num processo chamado Avalanche de Townsend.

19 Câmara de Ionização Trabalho efetuado para a coleção das cargas:

20 Forma do Pulso no resistor R V max depende da posição em que a ionização ocorre!

21 Grade de Frisch

22 Desempenho Boa resolução: Se toda a energia da partícula for convertida em ionização, a variânça de n o será nula. Se o processo for puramente estatístico, será n o (Poisson). Normalmente ela é algo intermediário: V o pequeno: E=1 MeV: V 0 ~ V

23 Detector Proporcional Com campo elétrico aplicado grande (ma non troppo), a avalanche de Townsend produz uma multiplicação de cargas que é proporcional a n o.

24 Geometria para Amplificação Cilíndro: Campo pró-ximo ao anodo (raio pequeno) muito intenso. b=raio externo a=raio do anodo

25 Pulsos Espúrios Fótons na região visível e UV emitidos na de- excitação de átomos do gás podem provocar a ejeção de um elétron do catodo por efeito fotoelétrico. Este elétron poderá iniciar uma nova avalanche. Íons positivos, ao se aproximar do catodo, podem arrancar mais de um elétron do mesmo, também produzindo novas avalanches. Adiciona-se uma pequena fração de gás poliatômico ao gás monoatômico usado nesses detectores para evitar estes problemas (Geiger!)

26 Desempenho Fator de amplificação médio M~10 2 – 10 4 Resolução mínima: F~0.12 (fator de Fano), b~0.5 ( flutuações em M) Outros fatores, como uniformidade do anodo, estabilidade da tensão, etc. limitam a resolução. Processo de formação do pulso: próximo ao anodo -> não há necessidade de grades!

27 Detectores Sensíveis a Posição

28 Grandes áreas: Múltiplos Anodos

29 Contador Geiger-Mueller Geiger: aluno do Rutherford em Manchester (medidas do espalhamento de ´s em Au). Limite extremo do processo de multipli- cação: A quantidade de carga produzida é independente da ionização inicial ( pares e-íons). Tensão no resistor ~1V.

30 Descarga Geiger

31 Extinção (Quenching) Com altos fatores de multiplicação, mesmo com a adição de gás poliatômico, o processo de multiplicação continua, com um grande número de avalanches, atingindo praticamente toda a extensão do anodo. A um certo momento (dezenas de s) a quantidade de íons positivos (lentos!) nas proximidades do anodo é tão grande, que o campo elétrico efetivo diminui, impedindo novos processos de multiplicação, e a descarga se extingue.

32 Tempo Morto Grande Após a extinção da descarga, devido a baixa mobilidade dos íons positivos, o campo elétrico efetivo na região do anodo permanece baixo, impedindo a formação de novas avalanches. A função do gás molecular (quenching gas) nestes detectores, é impedir que os íons positivos, ao chegar próximo ao catodo, arranquem mais de 1 elétron, provocando avalanches secundárias.

33 Vida Útil Contadores Geigers são normalmente selados. Ao longo do tempo, a deteriorização das moléculas do gás poliatômico e contaminação do gás, principalmente com oxigênio liberado das superfícies metálicas do catodo, fazem com que o fator de multiplicação diminua. Detectores Proporcionais usam fluxo contínuo da mistura gasosa para evitar esses problemas.

34 Cintiladores Converter a energia depositada em um pulso de luz, com grande eficiência. Intensidade de luz energia depositada. Meio transparente para a luz produzida. Tempo de emissão curto. Fácil de produzir em grandes dimensões. Índice de refração próximo ao do vidro.

35

36 Tipos Orgânicos – Líquidos: NE213, NE216,... – Plásticos: NE103, NE105,... Inorgânicos – Ativados: NaI(Tl), CsI(Na),... – Puros: BGO (Bi 4 Ge 3 O 12 ), BaF 2

37 Mecanismo de Cintilação (orgânicos)

38 Inorgânicos Ativados

39 Emissão de Luz

40 Material max (nm) ( s)fotons/MeV NaI(Tl)4150, NE102A4320, BGO5050, BaF2 (S)3100, BaF2 (F)2200,0006 -

41

42 Fotomultiplicadora

43 Características Material dos dinodos: – NEA: G ~ 55 N – Convencional: G ~ 5 N Ganho (~10 7 ) Características temporais. Sensíveis a campos magnéticos.

44 Variações: Microchannel Plate

45

46 Fotodiodos (conv./avalanche) Pequenas dimensões. Não é sensível a campos magnéticos. Baixas tensões, baixa potência. Baixo rendimento (convencional) Alto ruído (avalanche)

47 Detectores Semicondutores Pequenas dimensões Portátil Boa resolução em energia Boa resolução temporal.

48

49

50

51

52 Contato Ohmico Se pegarmos um cristal semicontutor e nas extremidades aplicarmos uma diferença de potencial, o efeito será (à temperatura ambiente) como num resistor comum. Essa corrente elétrica pode ser bloqueada pela elaboração de uma junção retificadora (junção pn)

53

54 Junção pn difusa O processo de difusão térmica produz a junção a cerca de 1-2 m da superfície. A junção é difusa, com extensão de alguns microns. Esses fatos implicam numa zona morta relativamente espessa, na parte frontal do detector, por onde entram as partículas a serem detectadas.

55 Barreira de Superfície (culinária!) Peque um disco fino de Si tipo n. Limpe bem a superfície do Si com ataque químico (etching). Deixe a superfície oxidar ligeiramente. Evapore uma fino filme de Au.

56

57 O detector Científico

58 Zona de Depleção (exaustão)

59 Detectores de Ge Para radiação, necessário volume grande e elementos pesados (Z grande). Ge: (Z=32>>Z=14 do Si) – é possível a produção de amostras extremamente puras e em grandes quantidades. Por ter gap pequeno (~0.66 eV) a corrente à temperatura ambiente é muito grande: devem ser resfriados.

60 Refinamento por zona de fusão O material bruto, já de altíssima pureza (grau eletrônico) é preparado na forma de um lingote de ~8x4x60 cm) Num tubo de quartzo inclinado o material é localmente aquecido (indução) até a fusão. Deslocando-se o aquecedor da parte inferior à superior, desloca-se a zona fundida, e com ela as impurezas (que são mais solúveis na fase líquida)

61 Germânio Hiper-Puro O material resultante contém impurezas em quantidades menores que 10 9 átomos/cm 3. À partir de uma semente, cresce-se um mono cristal cilíndrico de dimensões de até ~12 cm de diâmetro por ~ 20 de comprimento. (zona de depleção de até ~3cm) Alto custo (20 – 100K US$)

62

63 Características Resolução: ~1.5 – 2.2 keV (FWHM) para a linha de 1.33 MeV do 60 Co Eficiência relativa: 10 a 110% da eficiência (fotoelétrico) de um cintilador NaI de 7.5 cm de diâmetro por 7.5 cm de comprimento (3x3 polegadas) Resolução temporal: Ruim em coaxiais, boa em planares.

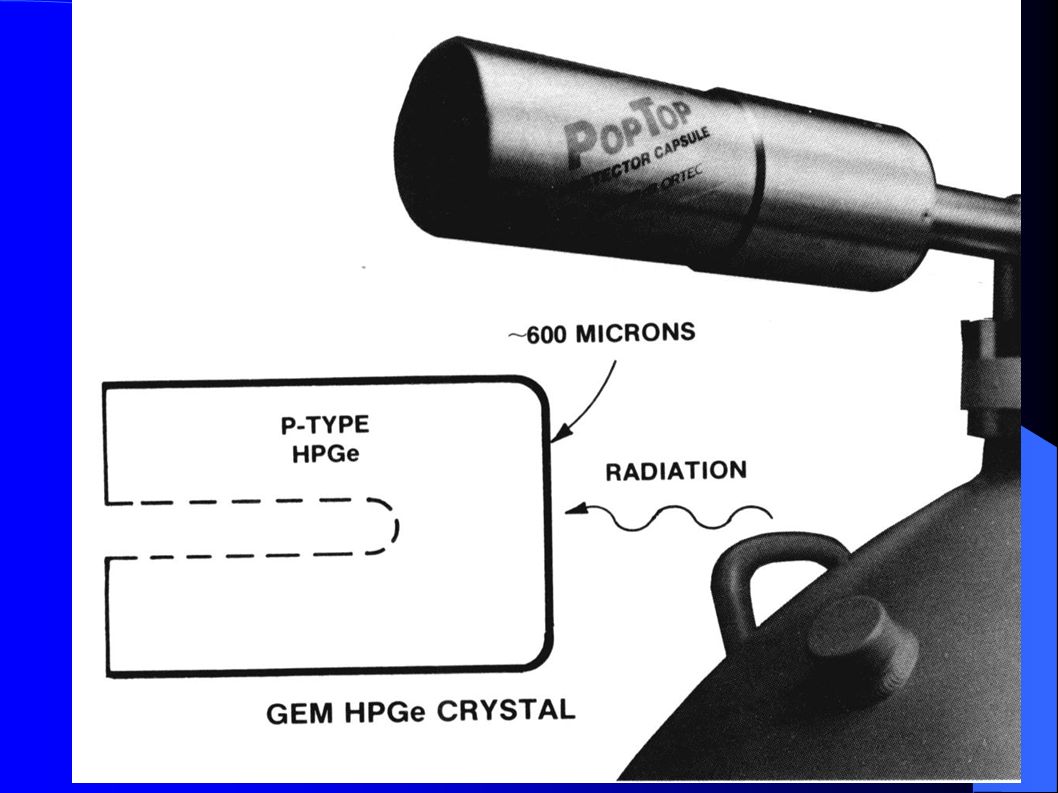

64 Tipo-n Cristais hiper-puros tipo p são mais fáceis de se fabricar. Cristais tipo n são mais resistentes a nêutrons e podem ser reciclados por processo de recozimento (anealing)

65

66

67

68 Filtros Anti-Compton

69 Grandes Detectores

70 Detectores Segmentados

71 AGATA/GRETA

72
