1 I NSTITUTO FEDERAL DO ESPÍRITO SANTO CONCURSO PÚBLICO – EDITAL Nº 001 – 2018 PROVA DE DESEMPENHO DIDÁTICO Desenho Mecânico: Projeções ortogonais, vistas auxiliares e vista parcial PROF.º Msc. Hércules de Melo Barcelos Data da Apresentação: 07/02/2018

2 Sumário: Definição de projeções 1. Definição de projeções 1.1 Projeções cônicas e cilíndricas 2. Diedro de Projeção 3. Épura 4. Vistas ortográficas 4.1 Vista superior e frontal 4.2 Plano de perfil 4.2.3 Vista lateral esquerda 5. Vistas auxiliares e corte rebatido 6. Autoavaliação 7. Perguntas 8. Bibliografia

3 L EMBRETE DA AULA ANTERIOR

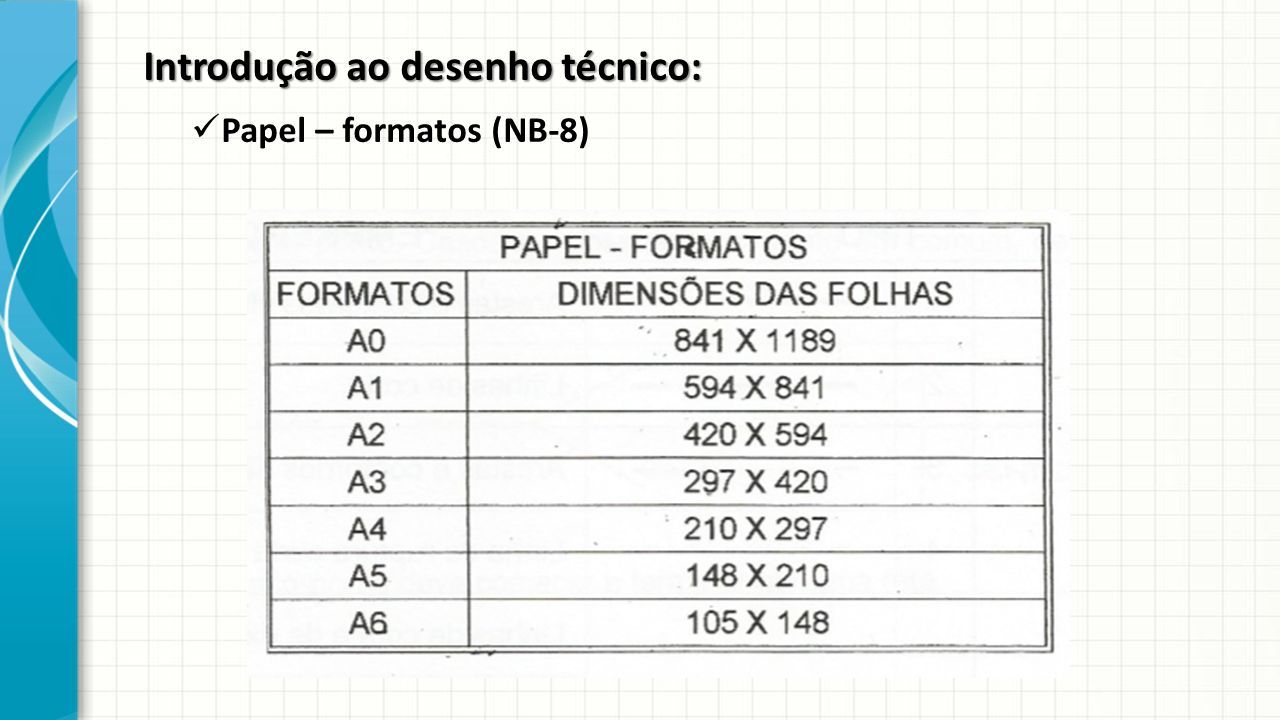

4 Introdução ao desenho técnico: Papel – formatos (NB-8)

5 Introdução ao desenho técnico: Corte de folha A0

6 Introdução ao desenho técnico: Linhas: NB - 8

7 Introdução ao desenho técnico: Demais assuntos:  Escalas  Símbolos convencionais  Perspectiva Cavaleira  Fugitivas  Perspectivas isométrica  Escala gráfica  Construção  Perspectivas isométricas de Círculo

8 1. D EFINIÇÃO DE P ROJEÇÕES.

9 1 - Projeções O desenho técnico de um objeto é expresso por meio de vistas ortográficas e perspectiva[4], onde ambas são aplicações do estudo de projeções ao desenho. Exemplo da operação geométrica de projeção: Projetando um ponto (A)Sobre uma superfície Qualquer sem localização

10 1 - Projeções Projeção cônica: Projeção cônica ou central ocorre quando o centro de projeção está a uma distância finita do plano ou superfície

11 1 - Projeções Projeção cilíndrica: Projeção cilíndrica ou paralela ocorre quando o centro de projeção está a uma distância infinita do plano ou superfície

12 1 - Projeções Projeção cilíndrica: A projeção cilíndrica pode ser classificada em 2 tipos:

13 2. D IEDRO DE PROJEÇÕES

14 2 - Diedro de projeção É fácil entender que uma única projeção ortogonal não é suficiente para localizar um determinado ponto do espaço: (A)

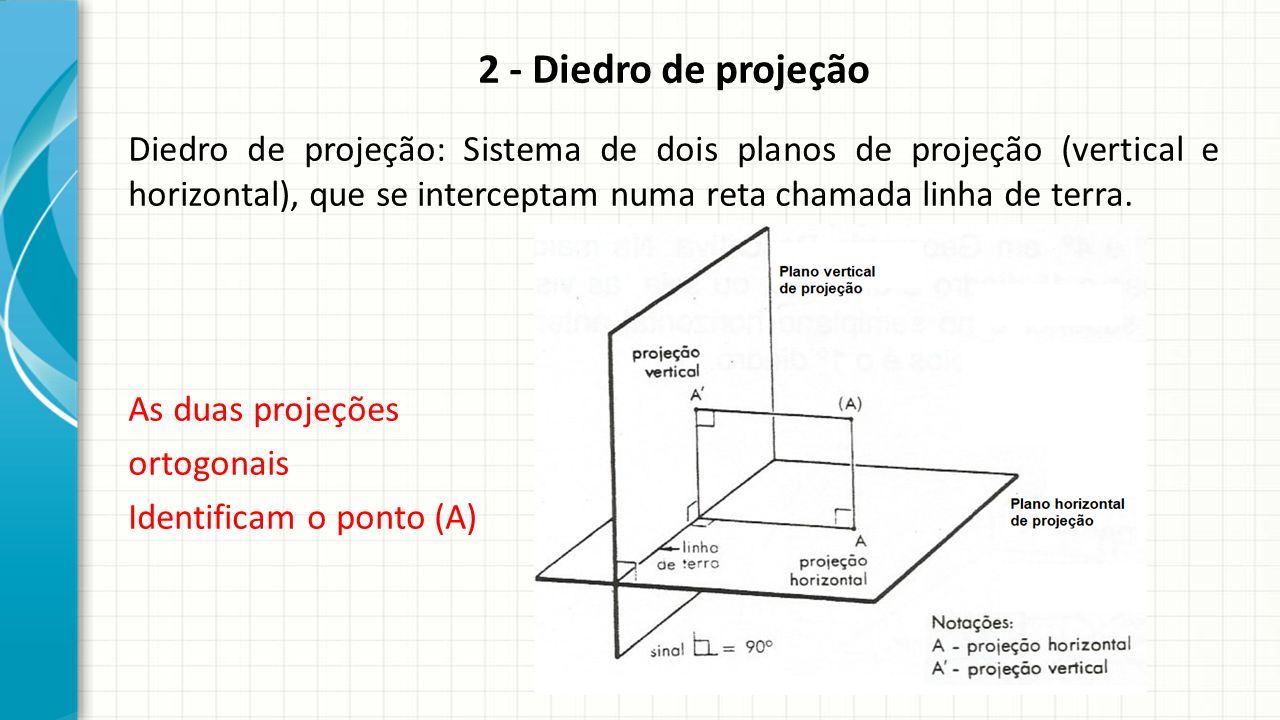

15 2 - Diedro de projeção Diedro de projeção: Sistema de dois planos de projeção (vertical e horizontal), que se interceptam numa reta chamada linha de terra. As duas projeções ortogonais Identificam o ponto (A)

16 3. É PURA

17 3 - Épura Segundo o dicionário Michaelis: Épura é uma representação, no plano, de uma entidade geométrica, mediante projeções ortogonais.

18 3 - Épura A Épura garante que dois planos de projeção sejam representados na mesma superfície, facilitando a leitura e interpretação do desenho, desta maneira o plano horizontal fica rebatido em 90º

19 3 - Épura Nota: a)O plano horizontal e vertical formam 4 diedros iguais e retos, denominados 1º, 2º, 3º e 4º em geometria descritiva. b)No Brasil, usa-se apenas o 1º Diedro, onde as vistas são tomadas no semipleno vertical superior e no semipleno horizontal anterior

20 4. V ISTAS ORTOGRÁFICAS

21 4 – Vistas ortográficas No desenho técnico, a projeção vertical corresponde a vista frontal (ou de frente) e a projeção horizontal à vista superior (ou de cima). Com a especificação das vistas, a linha terra pode ser suprimida.

22 4 – Vistas ortográficas 4.1 – Vista frontal e superior a)Vista frontal Projeção vertical do objeto

23 4 – Vistas ortográficas 4.1 – Vista frontal e superior b) Vista superior Projeção horizontal do objeto

24 4 – Vistas ortográficas 4.2 – Plano perfil Corresponde a um terceiro plano, perpendicular simultaneamente ao vertical e horizontal, ou seja, é um plano perfil que auxilia a interpretação do desenho técnico. Para esta terceira vista gerada, a localização do plano é arbitrária, contudo supõe-se que esteja situado à direita do objeto e que o observador olha da esquerda para a direita.

25 4 – Vistas ortográficas 4.2 – Plano perfil b) Vista lateral esquerda Projeção ortogonal rebatida à direita da projeção Frontal, executando a épura.

26 4 – Vistas ortográficas 4.2 – Plano perfil b) Vista lateral esquerda Projeção ortogonal rebatida à direita da projeção Frontal.

27 4 – Vistas ortográficas 4.2 – Plano perfil – Vista lateral esquerda Nota 1: A vista lateral pode ser obtida, em épura descrevendo um giro de 90º do plano perfil:

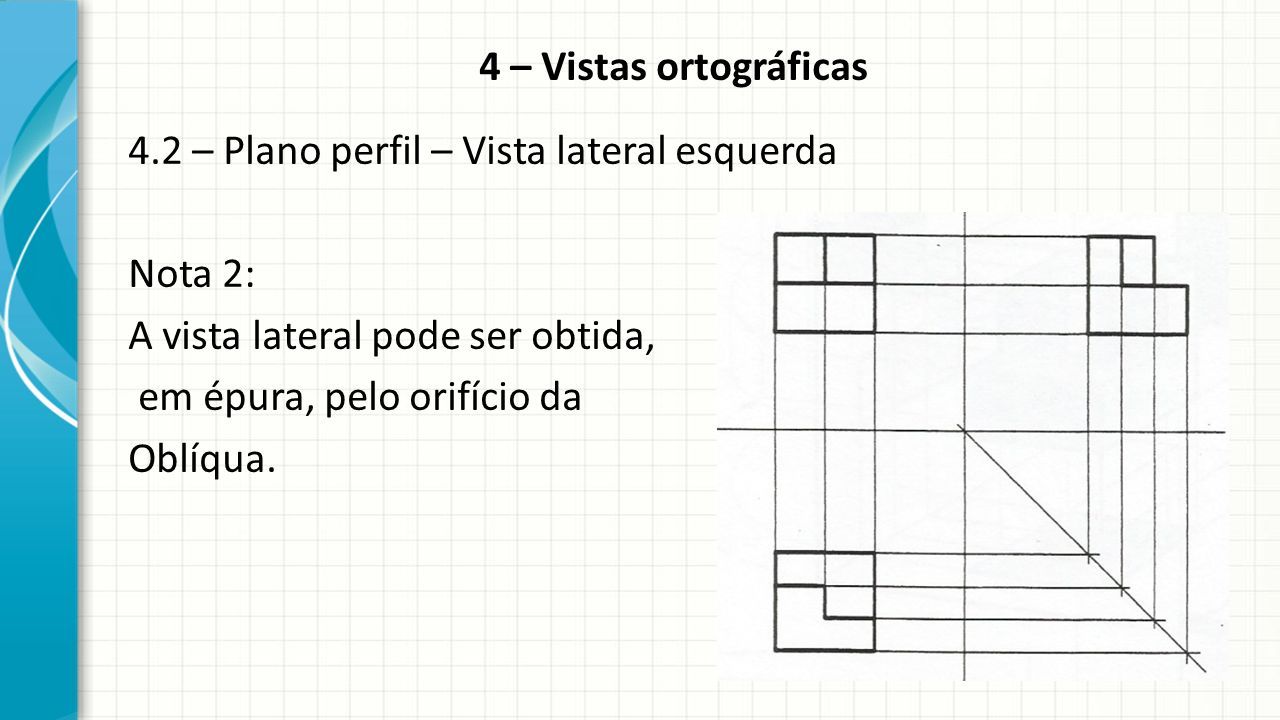

28 4 – Vistas ortográficas 4.2 – Plano perfil – Vista lateral esquerda Nota 2: A vista lateral pode ser obtida, em épura, pelo orifício da Oblíqua.

29 4 – Vistas ortográficas 4.2 – Plano perfil – Vista lateral esquerda Nota 3: Identificado as 3 vistas, eliminam-se as retas de interseção entre planos.

30 5. V ISTAS AUXILIARES

31 5 – Vistas auxiliares Existem situações durante a fabricação de uma peça, em que certas regiões geométricas não ficam representadas em sua verdadeira grandeza nos planos ortogonais.

32 5 – Vistas auxiliares Com isto, problemas podem surgir caso todas as geometrias da peça não estejam em sua verdadeira grandeza, como por exemplo: A)Compra de anéis de vedação com diâmetros errados B)Fabricação de furos fora de posição nas peças. C)Mandrilhamento inadequado, impedindo a montagem de certos componentes

33 5 – Vistas auxiliares Para resolver este problema, utiliza-se as vistas auxiliares, que são projeções em épura de planos auxiliares, onde estas representam a verdadeira grandeza uma região específica da peça.

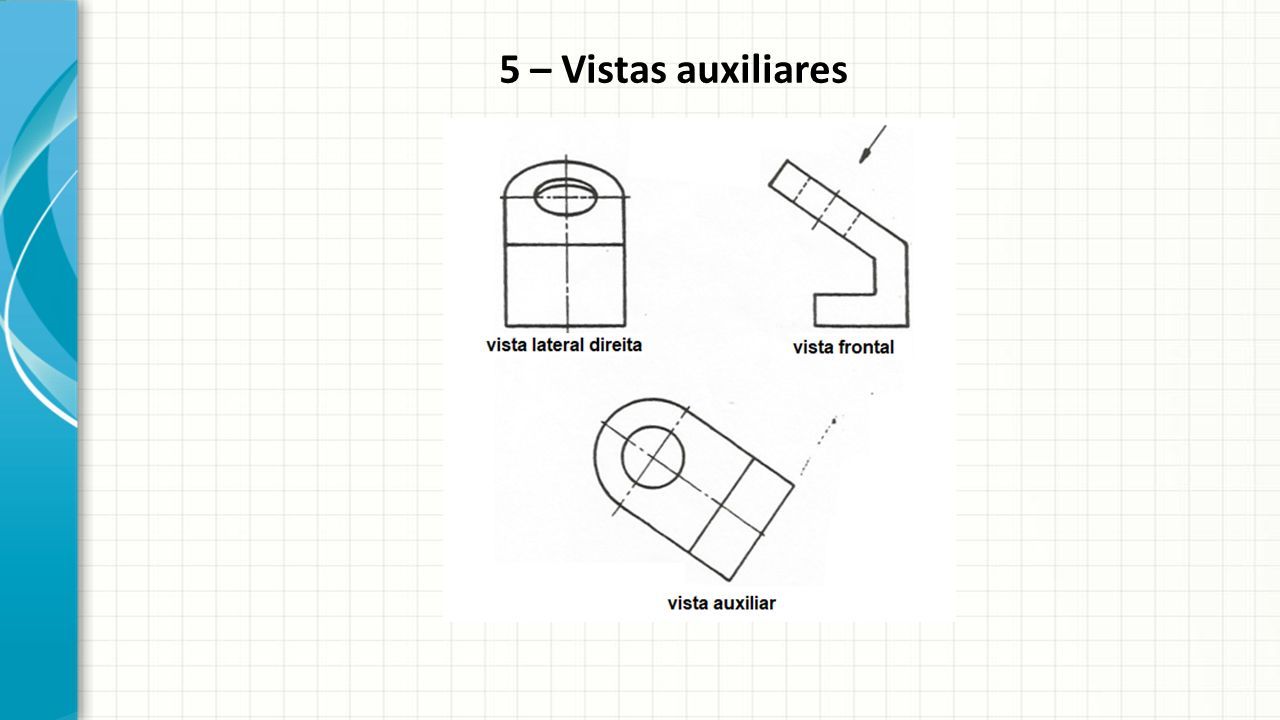

34 5 – Vistas auxiliares

35 6. Auto avaliação

36 Exercício de fixação: 1 - Identifique as vistas no desenho técnico abaixo marcando: VF para vista frontal, VS para vista superior e VL para vista lateral. Nota: nas cotas abaixo, números grandes simbolizam item de medida, Letras representam superfícies e números pequenos os valores ou dimensões de cotas. 2. Com base no exemplo anterior, responda (V) ou (F). ( ) – A linha “E” da vista lateral está representada na vista superior pela linha “F”. ( ) – A medida “1” da vista frontal é de 36 mm. ( ) – A superfície “A” da lateral está representada na vista frontal pela linha “B”. ( ) – O medida “2” da vista lateral é de 18 mm. ( ) – A altura maior da peça é de 45 mm. ( ) – A medida 3 superior é de 50 mm. ( ) – A linha “D” da vista superior está funcionando apenas como um eixo de simetria. ( ) – A superfície “G” da frontal é representada na lateral pela linha “H”.

37 Exercício de fixação: 1 - Identifique as vistas no desenho técnico abaixo marcando: VF para vista frontal, VS para vista superior e VL para vista lateral. Nota: nas cotas abaixo, números grandes simbolizam item de medida, Letras representam superfícies e números pequenos os valores ou dimensões de cotas. 2. Com base no exemplo anterior, responda (V) ou (F). ( ) – A linha “E” da vista lateral está representada na vista superior pela linha “F”. ( ) – A medida “1” da vista frontal é de 36 mm. ( ) – A superfície “A” da lateral está representada na vista frontal pela linha “B”. ( ) – O medida “2” da vista lateral é de 18 mm. ( ) – A altura maior da peça é de 45 mm. ( ) – A medida 3 superior é de 50 mm. ( ) – A linha “D” da vista superior está funcionando apenas como um eixo de simetria. ( ) – A superfície “G” da frontal é representada na lateral pela linha “H”. VF VS VL V F V F V V V V

38 Para a próxima aula Cotagem, Cortes e acabamento.
