1 Como evitar as consequências de um sismo Ciclo de conferências no âmbito do Centenário do Sismo de 1909 Benavente, 26 de Junho de 2009 CONCEPÇÃO ANTI-SÍSMICA DE EDIFÍCIOS E CONSTRUÇÕES DE PEQUENO PORTE Mário Lopes, IST

2 Como evitar as consequências de um sismo 1 – Construção 2 – Protecção Civil

3 Como evitar as consequências de um sismo As construções podem ser calculadas e construídas (ou reforçadas) para resistir a sismos violentos Sismo de 1998, Açores

4 Como evitar as consequências de um sismo Sismo de 1998, Açores – construções próximas na freguesia de Pedro Miguel Igreja: construção antiga em alvenaria Escola: construção recente em betão armado

5 Como evitar as consequências de um sismo O que faz o Estado português: -Investigação (LNEC, LREC, Universidades) -Regulamentação (RSA, REBAP, EC8) -Protecção Civil (ANPC, Serviços de Protecção Civil Regionais e Municipais)

6 Como evitar as consequências de um sismo O que o Estado português tem a obrigação de fazer e não faz (salvo raras excepções): -Promover a fiscalização da construção -Reabilitação estrutural -Avaliação e reforço de: Infraestruturas (energia, comunicações, água, esgotos, gás, instações críticas) Indústria Monumentos - Preparação da população (ex: tsunami, compra de habitação)

7 Como evitar as consequências de um sismo Exemplo: regime jurídico da urbanização e da edificação (Decreto-Lei 555/99, de 16 de Dezembro com a redacção do Decreto-Lei nº177/2001, de 4 de Junho Artigo 20º Apreciação dos projectos de obras de edificação 8 – As declarações da responsabilidade dos autores dos projectos das especialidades que estejam inscritos em associação pública constituem garantia bastante do cumprimento das normas legais e regulamentares aplicáveis aos projectos, excluindo a sua apreciação prévia pelos serviços municipais. Conclusões: - O Estado disponibiliza os meios que tornam possível a protecção de pessoas e bens contra os efeitos dos sismos - O Estado não assume as suas responsabilidades, pois, além das omissões, não se esforça para que os meios que disponibiliza sejam aplicados

8 Como evitar as consequências de um sismo Objectivo desta Conferência: Transmitir à população informação sobre: -Enquadramento do problema sísmico -Resistência sísmica das construções (não chega para tirar conclusões sobre a resistência sísmica das construções mas pode alertar para a necessidade de consultar um engenheiro)

9 Como evitar as consequências de um sismo

10 Conceitos básicos: -Resistência a forças de inércia (principalmente horizontais) -Capacidade de deformação e dissipação de energia

11 Como evitar as consequências de um sismo CONCEPÇÃO Condições externas Edifícios de gaveto Terrenos inclinados

12 Como evitar as consequências de um sismo Turquia, 1999

13 Como evitar as consequências de um sismo

14 Construção sobre falhas activas

15 Como evitar as consequências de um sismo CONCEPÇÃO Condições internas Sistema laje, viga, pilar Pórtico Estrutura mista pórtico-parede Plantas SISTEMAS ESTRUTURAIS

16 Como evitar as consequências de um sismo Critérios de boa concepção: - Boa ligação entre elementos - Redundância - Simetria - Uniformidade em altura - Uniformidade em planta

17 Como evitar as consequências de um sismo Boa ligação entre elementos Piso rígido no seu plano

18 Como evitar as consequências de um sismo Redundância

19 Como evitar as consequências de um sismo Simetria ( boa concepção ) Falta de simetria (má concepção)

20 Como evitar as consequências de um sismo Resistência à rotação em planta

21 Como evitar as consequências de um sismo Uniformidade em altura

22 Como evitar as consequências de um sismo

23

24

25 L´Áquila - Hotel Duca degli Abruzzi – Antes do sismo (Abril de 2009)

26 Como evitar as consequências de um sismo Hotel Duca degli Abruzzi – Após o sismo

27 Como evitar as consequências de um sismo Influência negativa de elementos secundários

28 Como evitar as consequências de um sismo Fundações

29 Como evitar as consequências de um sismo LIQUEFACÇÃO

30 Como evitar as consequências de um sismo PORMENORIZAÇÃO

31 Como evitar as consequências de um sismo

32 Utilização de varões lisos e armadura transversal insuficiente (muito espaçada)

33 Como evitar as consequências de um sismo Utilização de varões lisos e armadura transversal insuficiente (muito espaçada)

34 Como evitar as consequências de um sismo EXECUÇÃO

35 Como evitar as consequências de um sismo Turquia, 1999 Portugal

36 Como evitar as consequências de um sismo Construções de pequeno porte: boa concepção + boa pormenorização e execução boa resistência sísmica Concepção: - Travamento de paredes de alvenaria para fora do seu plano - Disposição, dimensões e reforço das aberturas - Evitar irregularidades em planta e em altura - Ligação entre paredes ortogonais - Confinamento e reforço de paíneis de alvenaria

37 Como evitar as consequências de um sismo

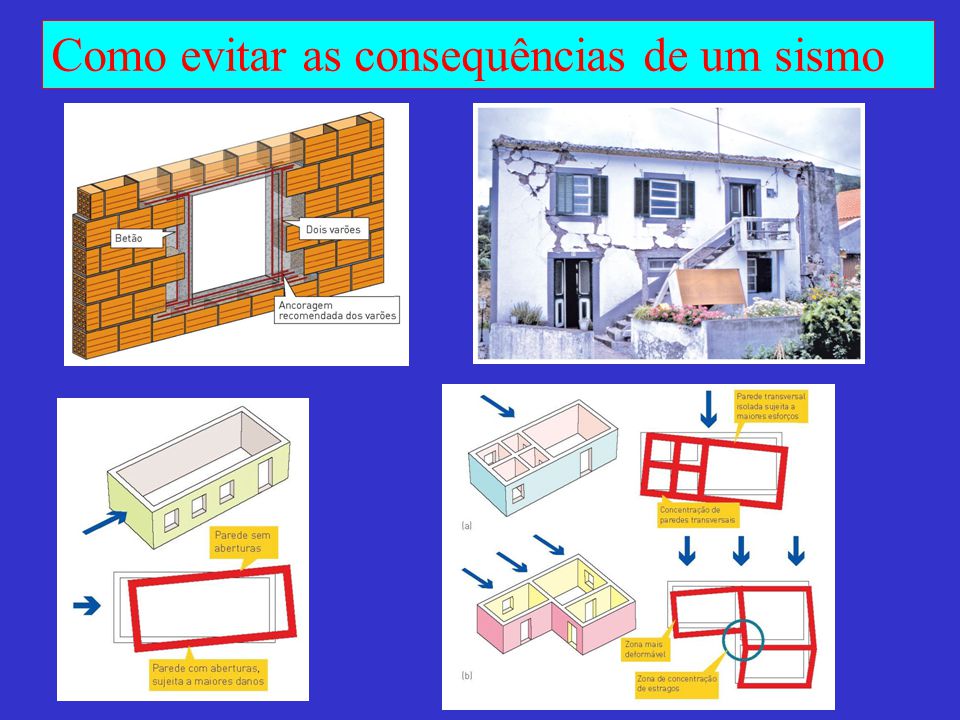

38

39

40 Danos em paredes – sismo de LÁquila

41 Como evitar as consequências de um sismo

42 Má ligação entre alvenarias e estrutura de betão armado

43 Como evitar as consequências de um sismo

44 Paineis de alvenaria não confinados por elementos de betão

45 Como evitar as consequências de um sismo Danos em paredes interiores

46 Como evitar as consequências de um sismo Mecanismo de rotura das alvenarias para fora do seu plano

47 Como evitar as consequências de um sismo Reforço de paredes de alvenaria

48 Como evitar as consequências de um sismo Ciclo de conferências no âmbito do Centenário do Sismo de 1909 Benavente, 26 de Junho de 2009 CONCEPÇÃO ANTI-SÍSMICA DE EDIFÍCIOS E CONSTRUÇÕES DE PEQUENO PORTE Mário Lopes, IST
