1 Capítulo 37 Difração

2 ONDA PLANA e ONDA ESFÉRICA

3 Difração e a teoria ondulatória da luz
Difração por uma fenda máximo central máximos secundários ou laterais

4 Difração e a teoria ondulatória da luz
tela Objeto opaco fonte canto região de sombra I/I0 Luz na sombra ou sombra na luz! Séc. XVII – Francesco Grimaldi – “diffractio” – desvio da luz a partir de sua propagação retilínea

5 O ponto claro de Fresnel
Também pto. Poisson ou Arago Augustin Jean Fresnel 1819

6 Difração por uma fenda: posições dos mínimos
q a/2 r2 q q Dif. de caminho Supondo D >> a

7 … 5 e 3 (destrutiva): 1o. min. 3 e 1 (destrutiva): 5 e 4 (destrutiva):
(min. – fr. escuras)

8 Verificação Produzimos uma figura de difração em uma tela iluminando uma fenda longa e estreita com luz azul. A figura se dilata (os máximos e mínimos se afastam do centro) ou se contrai (os máximos e mínimos se aproximam do centro) quando (a) substituímos a luz azul por uma luz amarela ou (b) diminuímos a largura da fenda?

9 The Optics project: http://webtop.msstate.edu/index.html
(a)

10 (a)

11 (b)

12 (b)

13 Determinação da intensidade da luz difratada por uma fenda método qualitativo
dif. de fase ondas 2arias. dif. de dist. percorrida Condição para mínimos Pto. P Þ amplitudes DE N regiões Dx Cada: ondas secund. Huygens Fasores

14 Fasores x(t) = xo sen wt v(t) = vo sen (wt + f )

15 Fasores 1o. min. 2o. max. central f

16 Determinação da intensidade da luz difratada por uma fenda método quantitativo
Condição para mínimos

17 Fasores f f/2 a ; Logo: a= Como: Então: Ondas secund.

18 Mínimos em: Substituindo a: Ou: (min. – fr. escuras)

19 Exercícios e Problemas
37-10E. Uma luz monocromática com um comprimento de onda de 538 nm incide em uma fenda com uma largura de 0,025 mm. A distância entre a fenda e a tela é de 3,5 m. Considere um ponto na tela a 1,1 cm do máximo central. (a) Calcule o valor de q neste ponto (ângulo entre a reta ligando o ponto central da fenda à tela e a reta ligando o ponto central da fenda ao ponto em questão na tela). (b) Calcule o valor de a. (c) Calcule a razão entre a intensidade neste ponto e a intensidade no máximo central.

20 a) b) c)

21 Difração por uma abertura circular
Importante: aberturas sistemas ópticos Primeiro mínimo: d Disco de Airy (círculo central)

22 Critério de resolução de Rayleigh
Fontes bem resolvidas

23 Critério de resolução de Rayleigh
A mínima separação angular possível de ser resolvida ou o limite angular de resolução é: máximo do disco de Airy de uma das fontes coincide com o primeiro mínimo do padrão de difração da outra fonte. Como ângulos são pequenos:

24 Critério de resolução de Rayleigh
Maior aproximação Difícil separação

25 Critério de resolução de Rayleigh

26 Verificação Suponha que você mal consiga resolver dois pontos vermelhos por causa da difração na pupila do olho. Se a iluminação ambiente aumentar, fazendo a pupila diminuir de diâmetro, será mais fácil ou mais difícil distinguir os pontos? Considere apenas o efeito da difração.

27 Lembrando: Portanto diminuindo d ficaria mais difícil resolver as duas fontes.

28 Exercícios e Problemas
O pintor neoimpressionista Georges Seurat (final do século XIX) pertencia a escola do pontilhismo. Suas obras consistiam em um enorme número de pequenos pontos igualmente espaçados (aprox. 2,54 mm) de pigmento puro. A ilusão da mistura de cores é produzida somente nos olhos do observador. A que distância mínima de uma pintura como esta deveria o observador estar para observar a mistura desejada de cores? Le Pont de Courbevoie

29 O diâmetro da pupila humana varia com certeza, mas tomando uma media para situação de claridade, como sendo de aproximadamente 2mm, para um comprimento de onda de 550nm: Onde Dl é 2,54mm, a distância entre os pigmentos, e d a distância do observador, portanto:

30 Difração por duas fendas

31

32 Difração por duas fendas
onda incidente

33 Difração por duas fendas
=

34 Difração por duas fendas
fenda dupla fenda simples Fator de interferência Fator de difração onde

35 Redes de difração Grande número de fendas (ranhuras) Rede de difração

36 10 fendas 5 fendas

37 Redes de difração (máx. linhas) ordem m 1 1 2 2 Laser de He-Ne

38 Largura das linhas Capacidade de resolver Þ largura das linhas
(meia-largura da linha em q)

39 Uma aplicação das redes de difração

40 Linhas de emissão do neônio

41 Uma outra aplicação das redes de difração
Ponto de vista Abertura Espectroscópio feito em casa Fonte de luz Fenda Pedaço de CD

42 Exercícios e Problemas

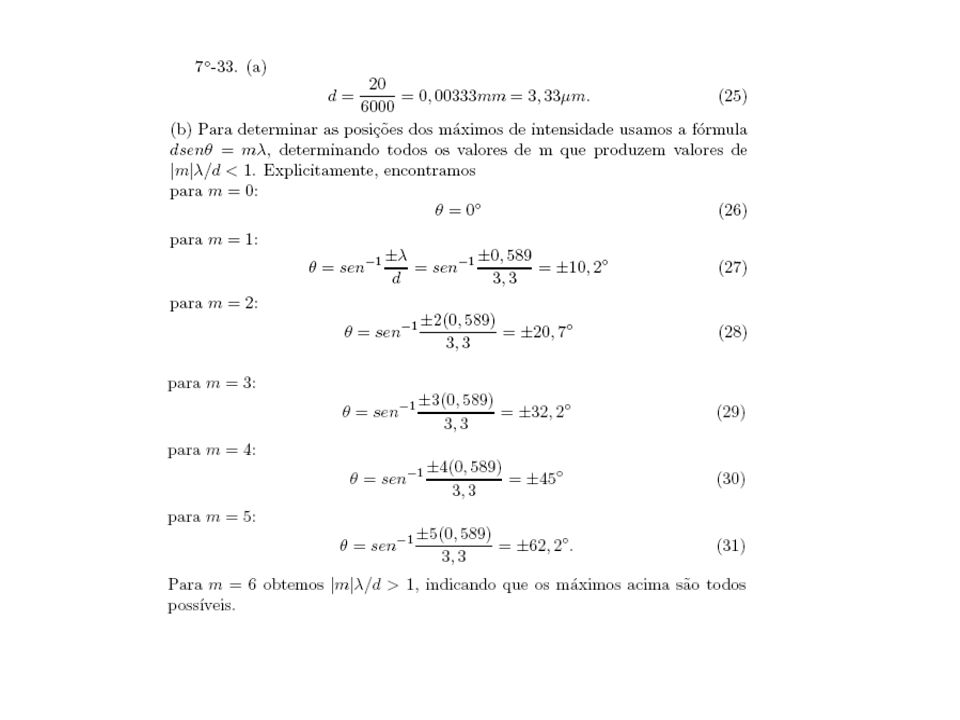

37-33E. Uma rede de difração com 20,0 mm de largura possui 6000 ranhuras. (a) Calcule a distância d entre ranhuras vizinhas. (b) Para que ângulos q ocorrerão máximos de intensidade em uma tela de observação se a radiação incidente na rede de difração tiver um comprimento de onda de 589 nm?

43

44 Redes de difração: dispersão e resolução
Dispersão (D): separação de l próximos (definição) E numa rede de difração?

45 Para a rede: Diferenciando: Para ângulos pequenos: Logo:

46 Resolução (R): largura de linha
(definição) Para a rede: Lembrando que: Temos então: Ou:

47 Comparação entre dispersão e resolução
Rede A intensidade 13,4 q (graus) Rede B intensidade 13,4 q (graus) l = 589 nm e m = 1 Rede C intensidade 25,5 q (graus)

48 Exercícios e Problemas

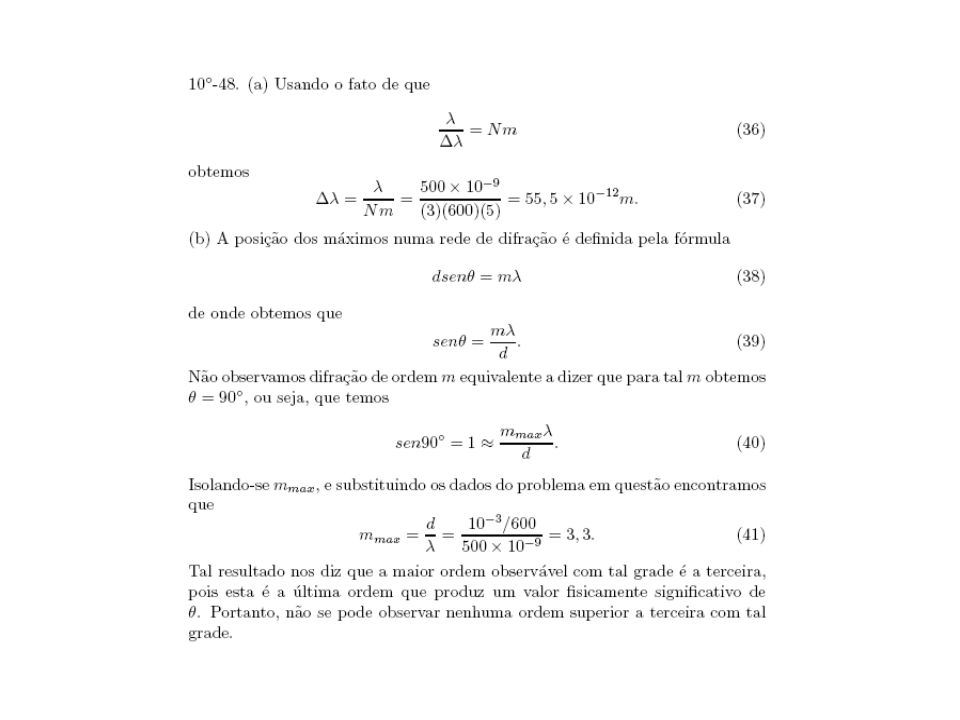

37-48E. Uma rede de difração tem 600 ranhuras/mm e 5,0 mm de largura. (a) Qual é o menor intervalo de comprimentos de onda que a rede é capaz de resolver em terceira ordem para l=500 nm? (b) Quantas ordens acima da terceira podem ser observadas?

49

50 Difração de raios-x Raios-X Þ l » 1 Å

51 Difração de Raios-X Raios-x Cristal Tubo de raios-x Filme fotográfico
(CCAGTACTGG)2 Colimador Filme fotográfico Cristal Tubo de raios-x Raios-x

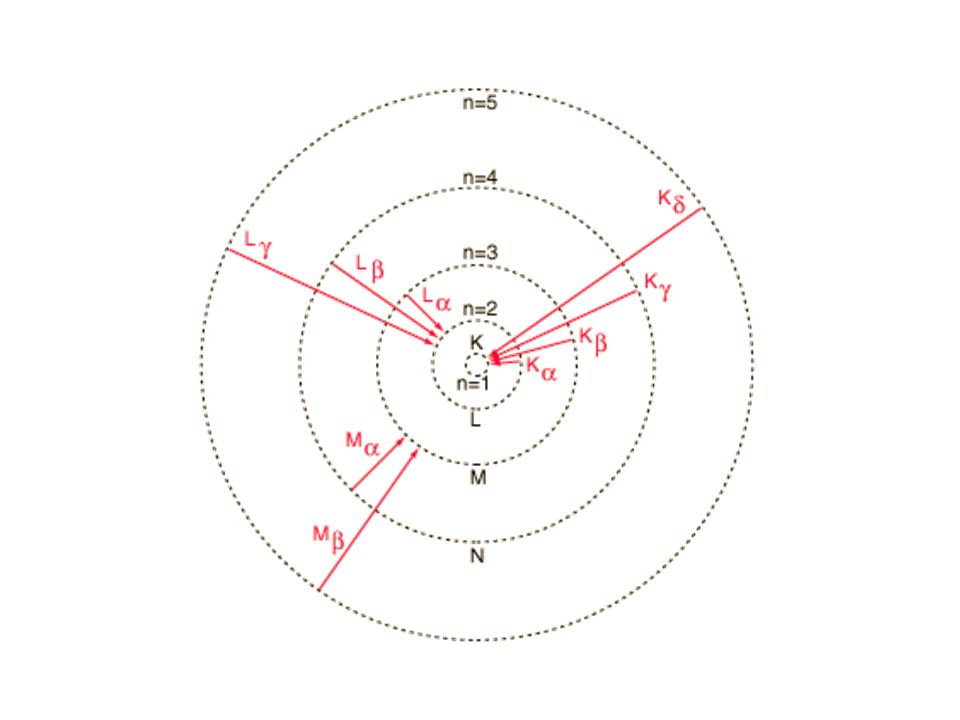

52 Os espectros de raios X dos elementos

53

54 O espectro contínuo de raios X
lmin

55 Verificação O comprimento de onda da linha espectral Ka do espectro de raios X do cobalto (Z=27) e 179 pm, aproximadamente. O comprimento de onda da linha Ka do níquel (Z=28) e maior ou menor que 179 pm?

56 Verificação O comprimento de onda de corte lmin do espectro contínuo de raios X aumenta, diminui ou permanece constante quando (a) a energia cinética dos elétrons que incidem no alvo aumenta, (b) a espessura do alvo aumenta, (c) o alvo é substituído por um outro com um elemento de maior numero atômico?

57 Exercícios e problemas
36E. Qual a menor diferença de potencial a que um elétron deve ser submetido em um tubo de raios X para produzir raios X com um comprimento de onda de 0,100 nm?

58 O espectro característico de raios X

59 A Lei de Moseley Henry G. J. Moseley ( )

60 O gráfico de Moseley Para o hidrogênio:
Para átomos com mais de 1 elétron: Para Ka:

61 Lei de Bragg

62 Lei de Bragg (lei de Bragg) Plano superior Plano inferior
Feixe incidente Feixe refletido (lei de Bragg)

63 Exercícios e Problemas

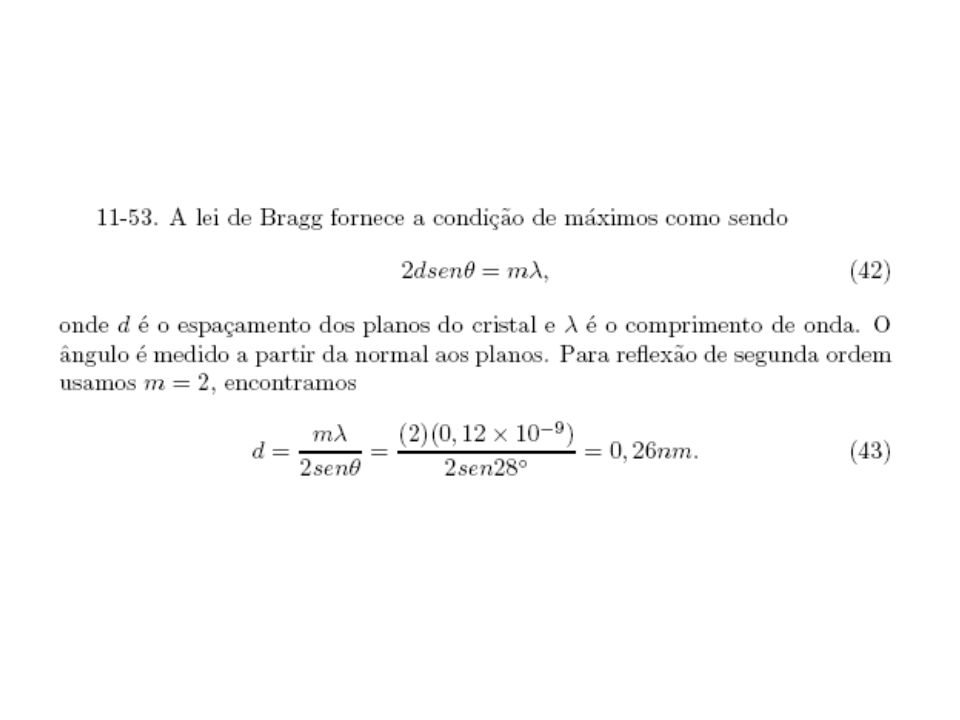

37-53E. Raios-X de comprimento de onda de 0,12 nm sofrem reflexão de segunda ordem em um cristal de fluoreto de lítio para um ângulo de Bragg de 28o. Qual é a distância interplanar dos planos cristalinos responsáveis pela reflexão?

64

65 Indice de refração de raios X

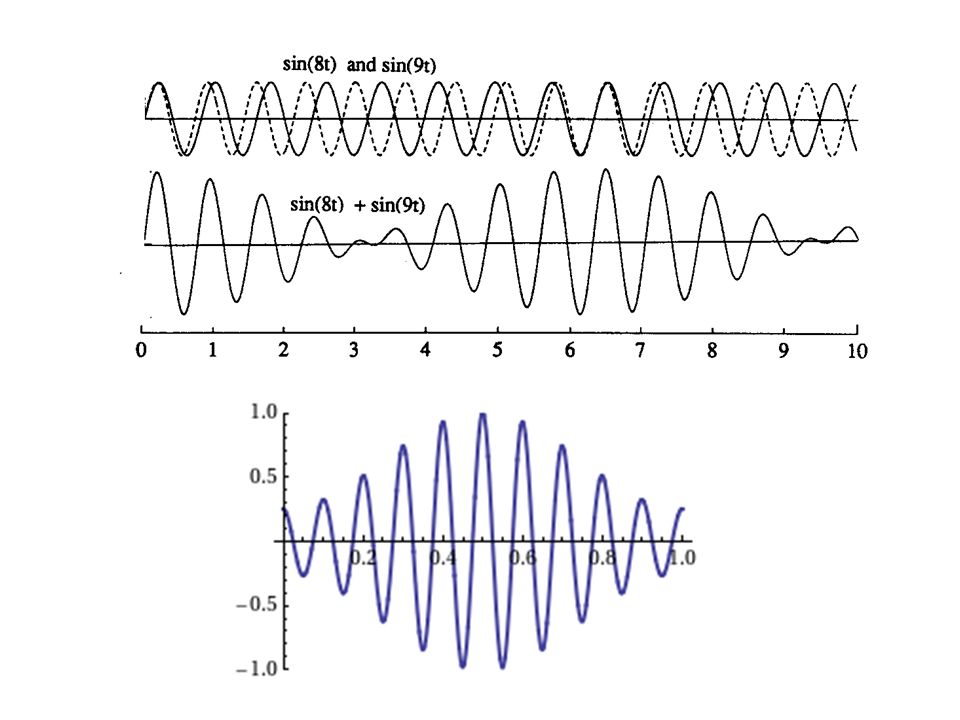

66 Velocidade de Fase e Velocidade de Grupo

67

68 1 D: 3 D:

69 l no interior do meio material:
lo incidente no meio material:

70 Exercicio: Determine relações entre as velocidades de
fase e de grupo.

71 Observação: Ondas materiais

72 Difração de Fresnel e difração de Fraunhofer
O padrão de difração difere em tamanho e forma conforme a distância da abertura e a sua projeção. Número de Fresnel : F >> 1 óptica geométrica F ≥ 1 difração de Fresnel F << 1 difração de Fraunhofer a é o tamanho característico da abertura L é a distância entre a abertura e a tela l é o comprimento de onda incidente

73 Uso de lentes

74

75

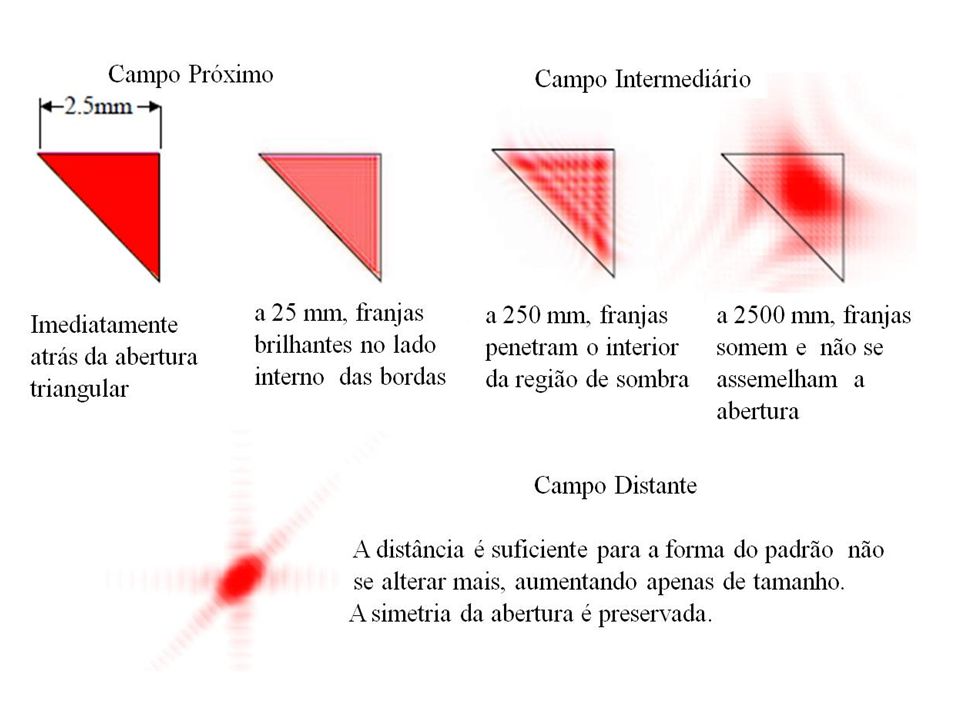

76 Limite da região de campo próximo :
Fenda de 0.1mm e comprimento de onda incidente de 500nm Aproximação admitida em aula ou Limite da região de campo próximo :

77 Introdução a teoria da difração escalar
Onda plana monocromática: Fasor: Equação de onda escalar (meio com índice de refração n): Equação de Helmholtz:

78 Teorema Integral de Helmholtz e Kirchhoff

79 Formalismo de Kirchhoff da difração

80 Condições de contorno de Kirchhoff
(campo distante)

81 Condições de contorno de Kirchhoff
(campo próximo)

82 Difração de Fraunhofer

83 Difração de Fresnel
