Eletrocardiografia Clínica
MÓDULO VII Sobrecarga de Câmaras Atriais
2
Sobrecarga de Câmaras Fundamentos Básicos para os Critérios de Sobrecarga de Câmaras Aumento da intensidade da corrente elétrica gerada pelo aumento da massa miocárdica - aumento da amplitude da corrente. Redução da velocidade de condução da corrente elétrica: no sistema específico de condução e na condução anisotrópica do miocárdio - retardo na condução. Distúrbios da repolarização ventricular - sistólico e diastólico.
3
Sobrecarga de Câmaras Atriais
Registro eletrocardiográfico Amplitude, Duração e Morfologia da onda P Eixo elétrico da onda P - SÂP
4
Sobrecarga de Câmaras Atriais
Registro eletrocardiográfico Amplitude, Duração e Morfologia da onda P Eixo elétrico da onda P - SÂP
5
Câmaras Atriais Onda P Normal Plano Frontal - Derivação D2 Entalhe
2,5 mm AD AE ± 0 100 ms
6
Câmaras Atriais Onda P Normal Plano Horizontal - Derivação V1
< 30 ms Intrinsecóide da fase negativa AD < 2mm AE 100 ms
7
Sobrecarga de Câmaras Atriais
Registro eletrocardiográfico Amplitude, Duração e Morfologia da onda P Eixo elétrico da onda P - SÂP
8
P ELETROCARDIOGRAFIA Eixo elétrico da onda P no Plano Frontal DI DII
DIII D3 D3 aVF D2 D2 aVf aVf
9
P ELETROCARDIOGRAFIA Eixo elétrico da onda P no Plano Horizontal V6 V5
VI V2
10
Sobrecarga de Câmaras Atriais
Sobrecarga Atrial Esquerda Sobrecarga Atrial Direita Sobrecarga Biatrial
11
Sobrecarga de Câmaras Atriais
Sobrecarga Atrial Esquerda Sobrecarga Atrial Direita Sobrecarga Biatrial
12
Câmara Atrial Esquerda
AE
13
Sobrecarga de Câmara Atrial Esquerda
Plano Frontal - Derivação D2 Critérios eletrocardiográficos ► Amplitude: normal ► Duração: aumentada Entalhe ► Morfologia: anormal 2,5 mm AD AE 150 ms
14
Sobrecarga de Câmara Atrial Esquerda
Plano Frontal - Derivação D2 ≥ 300 Critérios eletrocardiográficos ► Eixo Elétrico: para esquerda D1 aVf
15
Sobrecarga de Câmara Atrial Esquerda
Plano Horizontal - Derivação V1 Critérios eletrocardiográficos ► Morfologia: anormal > 30 mseg ► Amplitude: normal ► Duração: maior as custas da intrinsecóide 2,5 mm 150 mseg
16
Sobrecarga de Câmara Atrial Esquerda
Plano Horizontal - Derivação V1 Critérios eletrocardiográficos ≥ 300 ► Eixo Elétrico: anormal V6 V1 V2
17
Sobrecarga de Câmara Atrial Esquerda
Critérios eletrocardiográficos Entalhe Entalhe Modificado de: Waldemar Deccache. Eletrocardiograma. Revinter RJ 1993
18
Sobrecarga de Câmara Atrial Esquerda
Critérios eletrocardiográficos 0,06 Modificado de: Waldemar Deccache. Eletrocardiograma. Revinter RJ 1993
19
Sobrecarga de Câmaras Atriais
Sobrecarga Atrial Esquerda Sobrecarga Atrial Direita Sobrecarga Biatrial
20

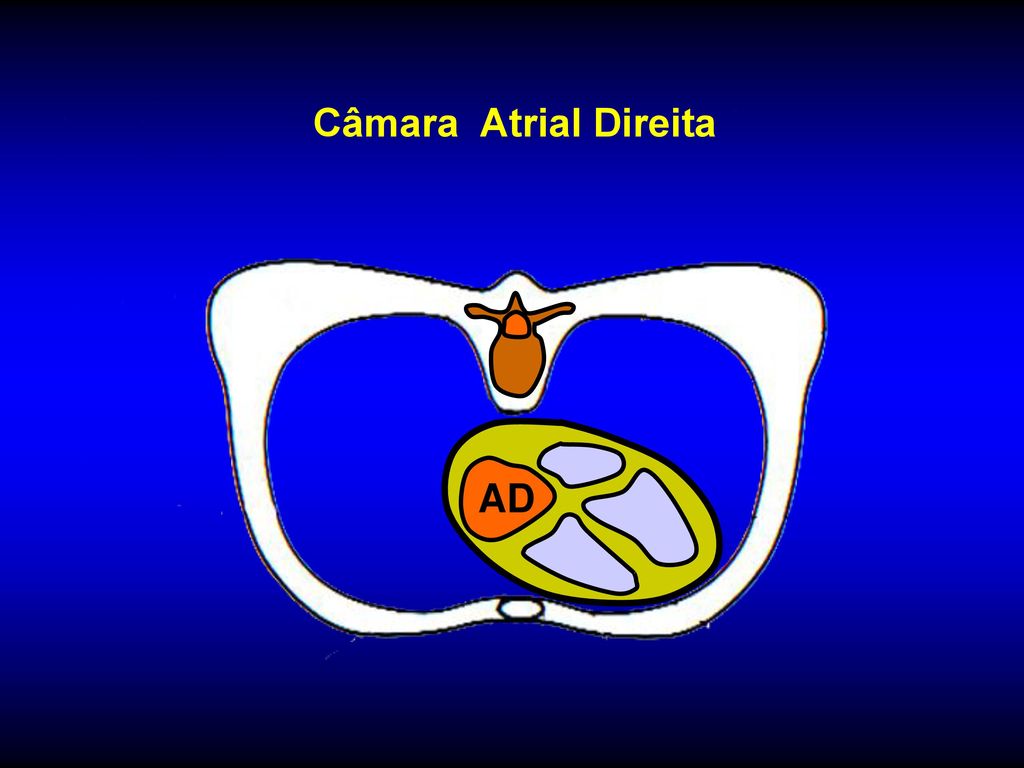

Câmara Atrial Direita AD
21
Sobrecarga de Câmara Atrial Direita
Plano Frontal - Derivação D2 Critérios eletrocardiográficos ► Amplitude: aumentada 3,5 mm ► Duração: normal ► Morfologia: pontiaguda AD AE 100 ms
22
Sobrecarga de Câmara Atrial Direita
Plano Frontal - Derivação D2 Critérios eletrocardiográficos ► Eixo Elétrico: para direita D1 + 1200 aVf
23

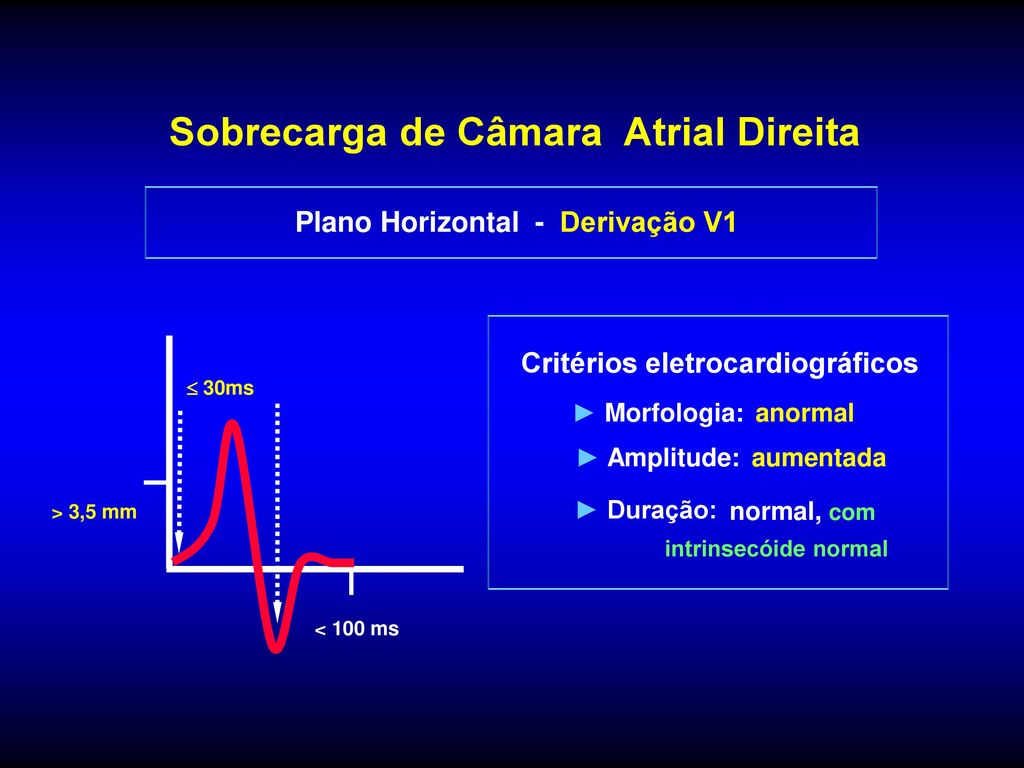

Sobrecarga de Câmara Atrial Direita
Plano Horizontal - Derivação V1 Critérios eletrocardiográficos 30ms ► Morfologia: anormal ► Amplitude: aumentada ► Duração: normal, com intrinsecóide normal > 3,5 mm < 100 ms
24
Sobrecarga de Câmara Atrial Direita
Plano Horizontal - Derivação V1 Critérios eletrocardiográficos ► Eixo Elétrico: para direita V6 V1 V2 + 1200
25
Sobrecarga de Câmara Atrial Direita
Critérios eletrocardiográficos Amplitude 4mm Duração 70 ms Modificado de: Waldemar Deccache. Eletrocardiograma. Revinter RJ 1993
26
Sobrecarga de Câmara Atrial Direita
Critérios eletrocardiográficos Amplitude Duração Modificado de: Waldemar Deccache. Eletrocardiograma. Revinter RJ 1993
27
< 0,03 4 mm 3 mm 2 mm 1 mm Modificado de: Waldemar Deccache. Eletrocardiograma. Revinter RJ 1993
28
Sobrecarga de Câmara Atrial Direita
Critérios eletrocardiográficos - Alterações do QRS Peñaloza e Tranchesi Sodi e Palhares
29
Diferença de amplitude do QRS entre V1 < V2 Sinal Peñhaloza e
G.P.O. 11/07/97 Diferença de amplitude do QRS entre V1 < V2 Sinal Peñhaloza e Tranchesi Ritmo de F. A.
30
Ritmo: Sinusal Diferença de amplitude do QRS entre V1 < V2 Sinal Peñhaloza e Tranchesi
31
Sinal de Peñhaloza e Tranchesi V1 < V2
32
G.P.O. 11/07/97 Ritmo: F. A. Sinal de Sodi e Palhares padrão qR V1
33
Sinal de Sodi e Palhares
G.P.O. 24/11/95 Sinal de Sodi e Palhares padrão qR V1 Ritmo Sinusal
34
Sobrecarga de Câmaras Atriais
Sobrecarga Atrial Esquerda Sobrecarga Atrial Direita Sobrecarga Biatrial
35
Sobrecarga Biatrial AE AD
36
Sobrecarga Biatrial Onda P difásica em V1 com o componente
inicial com amplitude aumentada, maior que 1.5 mm, fase terminal negativa com baixa amplitude, menor do que 1 mm e duração 0.04 sg. Onda P ampla, ≥ 1.5 mm em precordial direita e onda P com duração aumentada e entalhada em V4.V5.V6. Amplitude de P igual ou maior que 2.5 mm e duração maior que 0.12 sg. Em qualquer derivação. Sinal de Peñaloza e Tranchesi . Sinal de Sodi e Palhares.
37
Eletrocardiografia Clínica
Obrigado Rubens Nassar Darwich
