Movimento Retilínio Uniforme Variado - Gráficos
Uma breve explanação sobre o tema. Professor: Willian Charles
2
Gráfico da velocidade em função do tempo (v x t)
Gráficos do MRUV O movimento de um corpo pode ser descrito por uma função horária, mas também se pode usar diagramas. Para isso é importante conhecer as características de cada função. Gráfico da velocidade em função do tempo (v x t) A função horária da velocidade de um MRUV é dada por v = vo + a.t, que é uma função do primeiro grau. Então a representação gráfica é uma reta de inclinação não nula.
3
Observe que no gráfico I a função é crescente e neste caso a aceleração é positiva. No gráfico II, a função é decrescente e a aceleração é negativa
4
Lembrando que em todo gráfico v x t a área delimitada pelo eixo dos tempos e a reta representativa é numericamente igual ao deslocamento ΔS, entre dois instantes t1 e t2. Outra propriedade importante do gráfico v x t, é o da inclinação da reta. O ângulo a que a reta do gráfico v x t forma com um eixo horizontal é tal que sua tangente é numericamente igual à aceleração do corpo, também denominada coeficiente angular da reta ou declividade da reta.
5

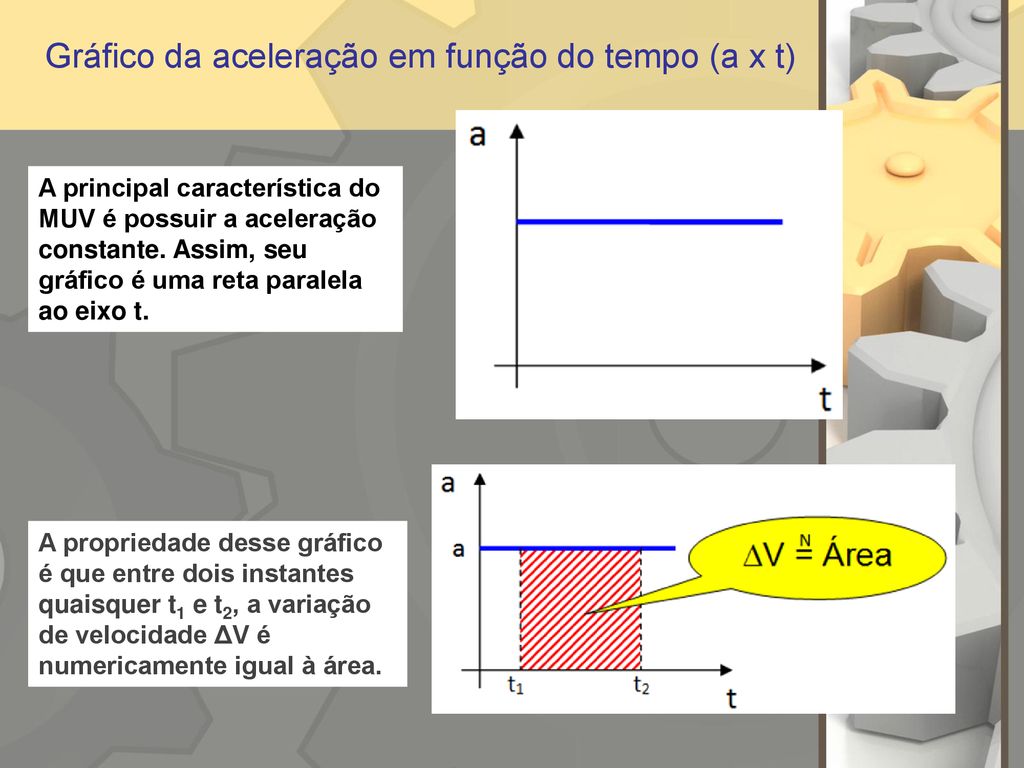

Gráfico da aceleração em função do tempo (a x t)
A principal característica do MUV é possuir a aceleração constante. Assim, seu gráfico é uma reta paralela ao eixo t. A propriedade desse gráfico é que entre dois instantes quaisquer t1 e t2, a variação de velocidade ΔV é numericamente igual à área.
6
Gráfico do espaço em função do tempo (S x t)
A função horária do MUV é uma função do segundo grau S = So + vo.t + at²/2, então a representação gráfica será uma parábola. Quem determina se a concavidade da parábola é para cima ou para baixo é o sinal da aceleração (a).
7
Análisando o gráfico observa-se que no vértice da parábola ocorre a inversão no sentido do movimento concluindo que a velocidade do corpo é nula
8
Analisando mais profundamente o gráfico S x t, tem-se:
Gráfico com a concavidade voltada para cima ® a > 0. - O ponto onde a curva toca o eixo S corresponde ao espaço inicial So . - Nos instantes t1 e t2 o corpo passa pela origem dos espaços (S = 0). - No instante t2 o corpo inverte o sentido de seu movimento (v = 0). - Do instante 0 até t2 – o espaço diminui, o movimento é retrógrado (v < 0) e retardado, pois a e V tem sinais contrários (a > 0 e V < 0). - Após t2 – o espaço aumenta, o movimento é progressivo (v > 0) e acelerado, pois a e V tem mesmo sinal (a > 0 e V > 0).
9
Gráfico com a concavidade voltada para baixo ® a < 0.
- O ponto onde a curva toca o eixo S corresponde ao espaço inicial So . - No instante t2 o corpo passa pela origem dos espaços (S = 0). - No instante t1 o corpo inverte o sentido de seu movimento (v = 0). - Do instante 0 até t1 – o espaço aumenta, o movimento é progressivo (v > 0) e retardado, pois a e V tem sinais contrários (a < 0 e V > 0). - Após t1 – o espaço diminui, o movimento é retrógrado (v < 0) e acelerado, pois a e V tem mesmo sinal (a < 0 e V < 0). É importante salientar que o gráfico S x t não representa a forma da trajetória do corpo. Apenas apresentam as funções horárias do movimento.
10
Revisão
