1 CAMPO ELÉTRICO Adaptado de Professor Rogério Andrade - UFC Resumo:Apresentação em Power Point sobre campo elétrico, Lei de Coulomb, raios etc. Fonte: Pion – Ligado na Física (pion.sbfisica.org.br)pion.sbfisica.org.br Prof. Hans R. Zimermann

2 alteração massaimãcarga elétrica É uma alteração produzida no espaço onde há uma massa, um imã ou uma carga elétrica. Tipos de Campo Campo Gravitacional Campo Magnético Campo Elétrico

3 carga fonte carga de prova força de atraçãorepulsãocarga fonte É uma propriedade física estabelecida em todos os pontos do espaço que estão sob a influência de uma carga elétrica (carga fonte), tal que uma outra carga (carga de prova), ao ser colocada num desses pontos fica sujeita a uma força de atração ou de repulsão exercida pela carga fonte. É uma propriedade física estabelecida em todos os pontos do espaço que estão sob a influência de uma carga elétrica (carga fonte), tal que uma outra carga (carga de prova), ao ser colocada num desses pontos fica sujeita a uma f ff força de atração ou de r rr repulsão exercida pela c cc carga fonte. Em todos os ponto do espaço onde for colocada uma carga de prova existe uma Força. Carga Fonte Carga de prova - - + - + + Q + F F F F F F q q q q q q

4 AFASTAMENTOAPROXIMAÇÃO

5

6 Em todos os pontos do espaço há um campo elétrico quando uma carga de prova ai colocada, em repouso, fica sujeita a ação de uma força Elétrica.

7 Características do vetor E E P carga puntiforme positivaP  O vetor E terá, no ponto P, a direção e o sentido da força que atua em uma carga puntiforme positiva colocada em P. E  O módulo de E é dado por: Unidade: N/C Em todos os pontos do espaço há um campo elétrico quando uma carga de prova ai colocada, em repouso, fica sujeita a ação de uma força Elétrica. E O campo elétrico pode ser representado, em cada ponto do espaço, por um vetor, simbolizado por E.

8 Sendo q qq q > 0, F FF F e E EE E têm o m mm mesmo sentido; sendo q qq q < 0, F FF F e E EE E têm s ss sentidos contrários. F FF F e E EE E têm sempre a m mm mesma direção.+q -q +q -q + Q - Q E F F F F E E E CONCLUSÕESCONCLUSÕES (Q > O) afastamento. Carga fonte positiva (Q > O) gera campo elétrico de afastamento. (Q < O) aproximação Carga fonte negativa (Q < O) gera campo elétrico de aproximação. (Q) vetor campo nulo Uma partícula eletrizada (Q) gera campo elétrico na região do espaço que a circunda, porém, no ponto onde foi colocada, o vetor campo, devido à própria partícula é nulo.

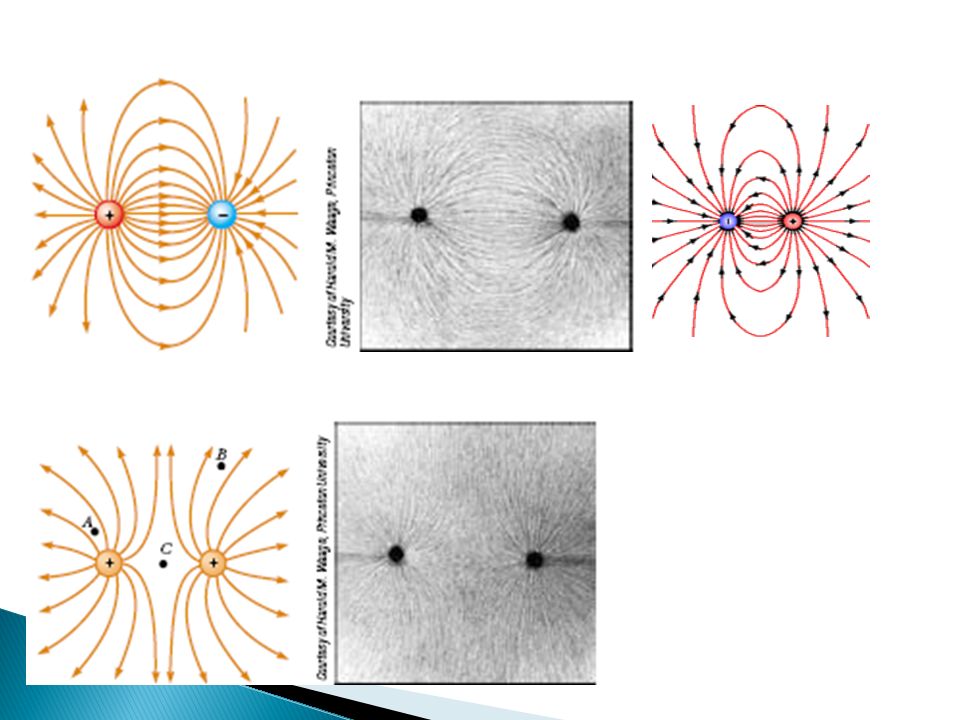

9

10 d + Q E Q.q d2d2 k E  q F + q Q d2d2 k Cálculo do Campo Elétrico E  F q F q

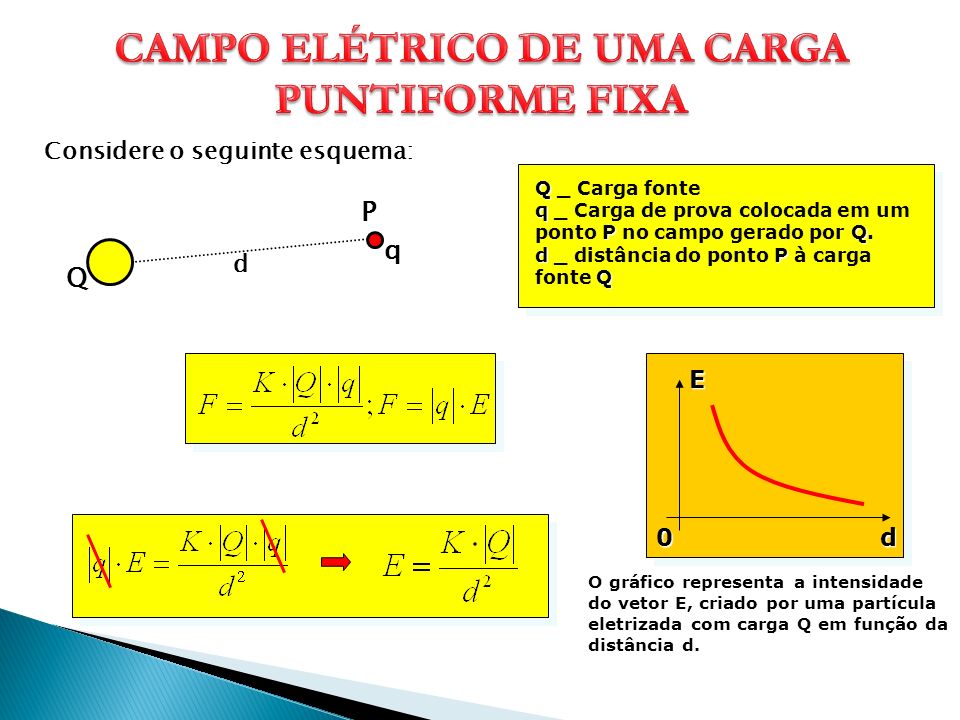

11 Considere o seguinte esquema: Q Q _ Carga fonte q PQ q _ Carga de prova colocada em um ponto P no campo gerado por Q. dP Q d _ distância do ponto P à carga fonte Q Q d qP E d0 E Q d O gráfico representa a intensidade do vetor E, criado por uma partícula eletrizada com carga Q em função da distância d.

12 campo elétrico carga de prova campo elétrico carga de prova É importante salientar que a existência do campo elétrico em um ponto não depende da presença da carga de prova naquele ponto. Assim, existe um campo elétrico em cada um dos pontos, embora não haja carga de prova em nenhum deles. Sistema Internacional de Unidades (SI) V/m A unidade de intensidade de campo elétrico no Sistema Internacional de Unidades (SI) é o volt por metro ( V/m ), conforme veremos mais adiante. intensidadedireçãosentido campocarga meio A intensidade, direção e sentido dependem do ponto do campo, da carga do corpo que produz o campo e do meio que o envolve.

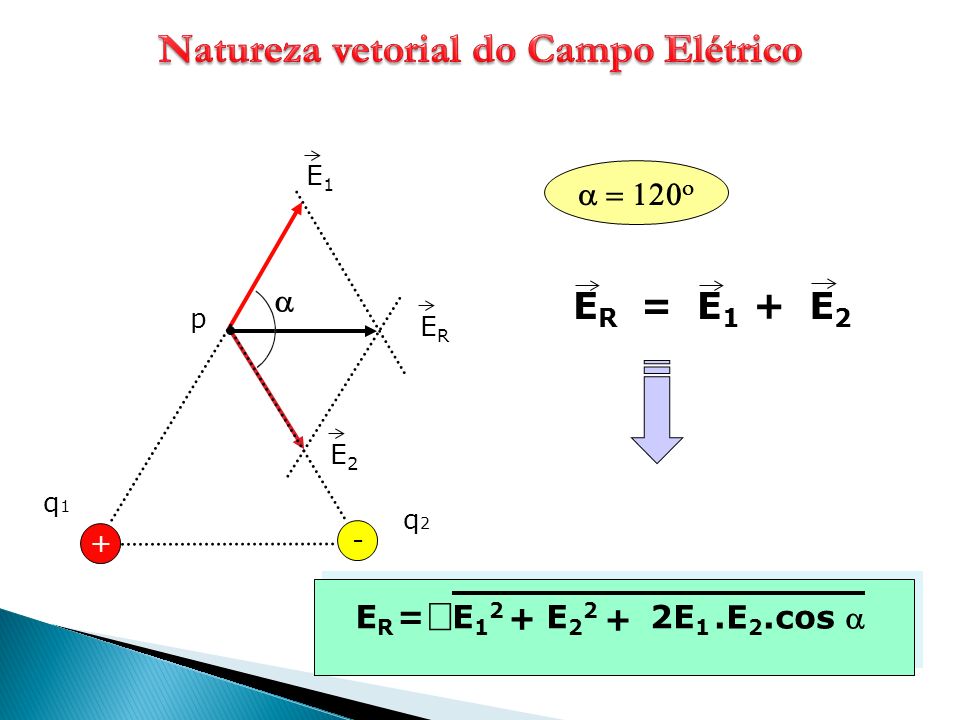

13 E1E1 E2E2 ERER ERER = E1E1 E2E2 + + ERER =E12E12 E22E22 + 2E 1.E 2.cos      + q1q1 p - q2q2

14 +- Dipolo Elétrico + + + + + + + - - - - - - - Placas Paralelas Campo Uniforme Campo Variado

15 1. O vetor campo elétrico é tangente à linha de força. 2. Quanto mais próximas as linhas estiverem entre si, mais intenso é o campo elétrico. 3. Duas linhas de campo de uma mesma carga jamais se cruzam. 4. As linhas de campo sempre Iniciam em cargas positivas e terminam em cargas negativas. 5. O número de linhas que entram em uma carga ou saem dela é proporcional ao valor da carga. 6.Na ausência de campo elétrico, não existem linhas de campo.

16 2) O vetor compo elétrico é sempre tangente a uma linha de força em qualquer ponto. +- E E E E

17 3) A concentração de linhas de força é diretamente proporcional a intensidade do campo elétrico. +- + + + + + + + + - - - - - - - A B A B B A Em A a densidade de linhas é maior do que em B. Em A a densidade de linhas é maior do que em B. E A > E B E A = E B

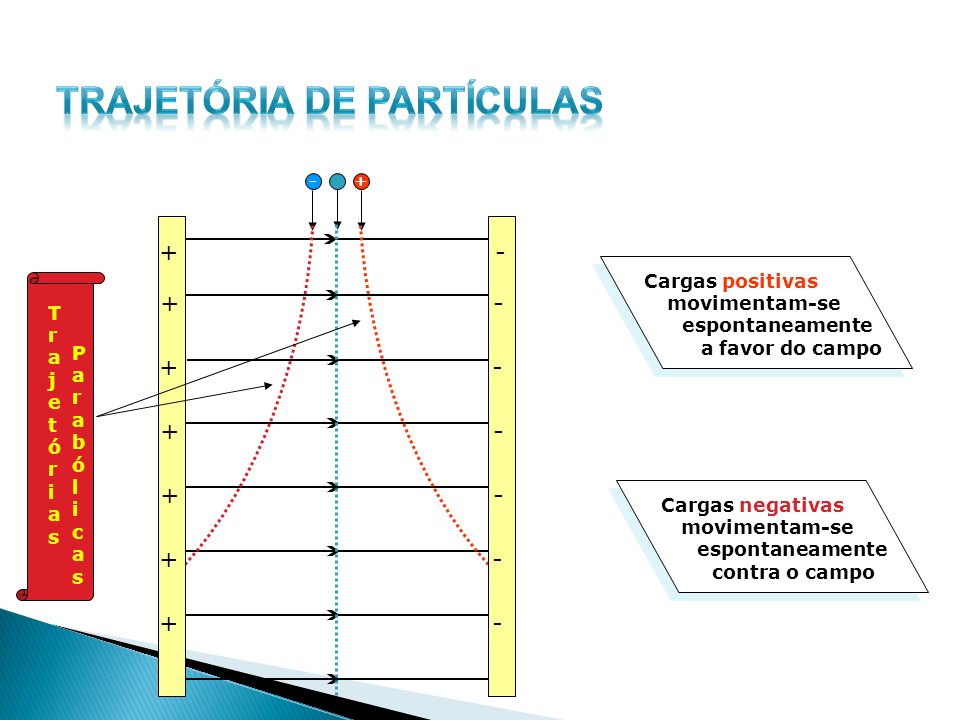

18 +- - - - - - - - + + + + + + + TrajetóriasTrajetórias ParabólicasParabólicas Cargas positivas movimentam-se espontaneamente a favor do campo Cargas negativas movimentam-se espontaneamente contra o campo

19 No interior de um condutor em equilíbrio eletrostático todas as cargas de um condutor se distribuem unifomemente na superfície

20 Os condutores ocos protegem eletrostaticamente os corpos em seu interior.

21 O Campo Elétrico no interior de um condutor é nulo. = 0

22

23 O dP E d O R d - distância do centro da esfera ao ponto considerado na parte externa. Q - carga da esfera, que se comporta como uma carga puntiforme no centro da mesma. Campo Elétrico de um condutor esférico carregado

24 As tempestades envolvem grandes nuvens de chuva chamadas "cumulus nimbus". Estas são nuvens "carregadas", medindo 10 ou mais quilômetros de diâmetro na base, e de10 a 20 quilômetros de altura. Leitura Recomendada: JOHN M. WALLACE and PETER V. HOBBs. Atmospheric Science: An Introductory Survey, 2nd Ed., Elsevier 2006.

25 Campo Elétrico ioniza o ar Descarga líder (100 km / s) invisível Quando a descarga líder está entre 20 e 50 m do solo surge a descarga de conexão esta sim visível

26 Campo Elétrico ioniza o ar Descarga líder (100 km / s) invisível Quando a descarga líder está entre 20 e 50 m do solo surge a descarga de conexão esta sim visível As cargas positivas que parecem subir, na verdade significam a ionização do ar onde as cargas negativas passaram. Só quem se move são as cargas negativas.

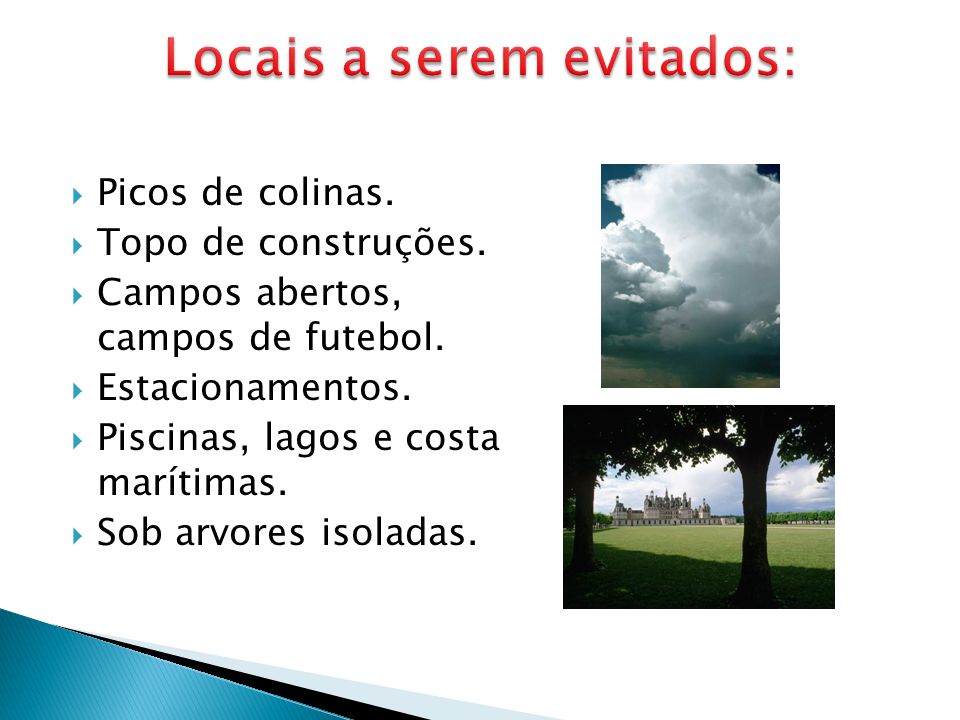

27  Picos de colinas.  Topo de construções.  Campos abertos, campos de futebol.  Estacionamentos.  Piscinas, lagos e costa marítimas.  Sob arvores isoladas.

28  Raio: é uma gigantesca faísca elétrica, dissipada rapidamente sobre a terra, causando efeitos danosos.  Relâmpago: é a luz gerada pelo arco elétrico do raio.  Trovoada: é ao ruído ( estrondo) produzido pelo deslocamento do ar devido ao súbito aquecimento causado pela descarga do raio.

29 a) Sistema de captação. b) Sistema de descidas. c) Sistema de aterramento.

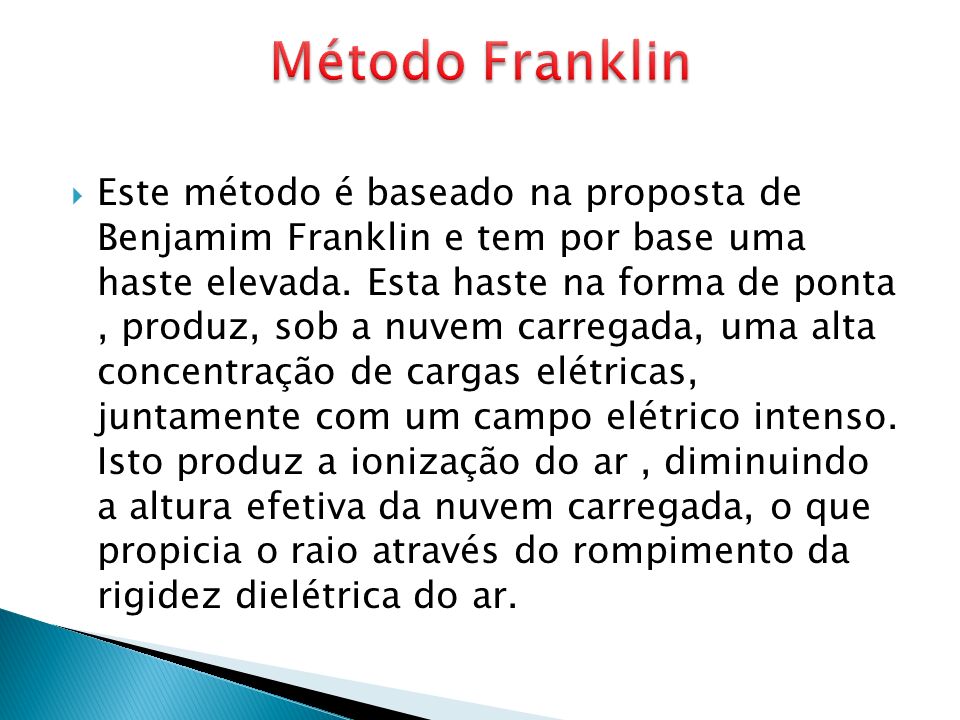

30  Este método é baseado na proposta de Benjamim Franklin e tem por base uma haste elevada. Esta haste na forma de ponta, produz, sob a nuvem carregada, uma alta concentração de cargas elétricas, juntamente com um campo elétrico intenso. Isto produz a ionização do ar, diminuindo a altura efetiva da nuvem carregada, o que propicia o raio através do rompimento da rigidez dielétrica do ar.

31 -É uma consequência da lei de Coulomb. -Outro procedimento para o cálculo dos campos elétricos. ⇒mais indicado para o cálculo do campo elétrico de distribuições de carga simétrica. -Guia para o entendimento de problemas mais complicados.

32 σ =Q/L LINEAR SUPERFICIAL VOLUMETRICA σ =Q/A σ =Q/V

33

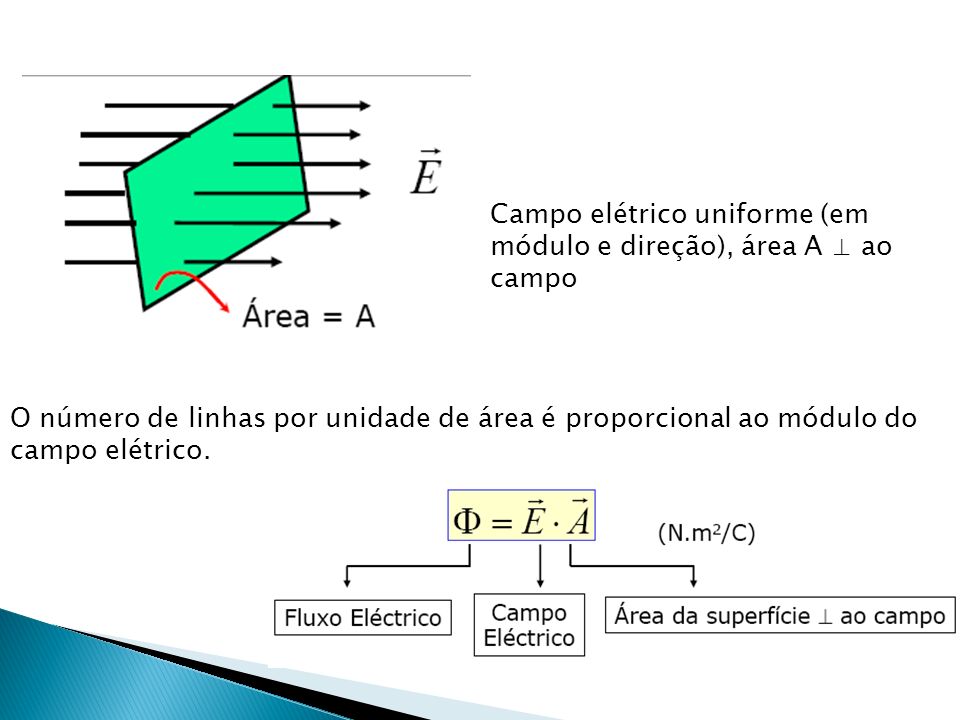

34 Campo elétrico uniforme (em módulo e direção), área A ⊥ ao campo O número de linhas por unidade de área é proporcional ao módulo do campo elétrico.

35

36
